Пресови фитинги за металопластични тръби: видове, маркировка, предназначение + пример за монтажни работи

Свързването на тръби от металопластик се извършва чрез компресионни фитинги под затягане и техните аналози под опресовка. Монтажът на тръбопроводите и в двата случая не изисква наличие на сложно оборудване и висока квалификация от майстора.

Първият начин е по-прост за изпълнение, но не толкова надежден. А пресовите фитинги за металопластични тръби дават възможност да се формира дълготрайна система с минимален риск от разкъсване.

Нека разберем какви видове свързващи елементи има в продажба, как да изберем необходимия пресов фитинг и да осъществим неговия монтаж.

Общо описание на муфите под опресовка

Пресовото фитингово съединение е един от най-надеждните начини за свързване на металопластични тръби. Тръбопроводът в резултат на такъв монтаж става неразглобяем, но много надежден. Ако след сглобяването се наложи да се промени неговата схема, ще се наложи много да се преработва наново, но за сметка на това течовете са практически изключени.

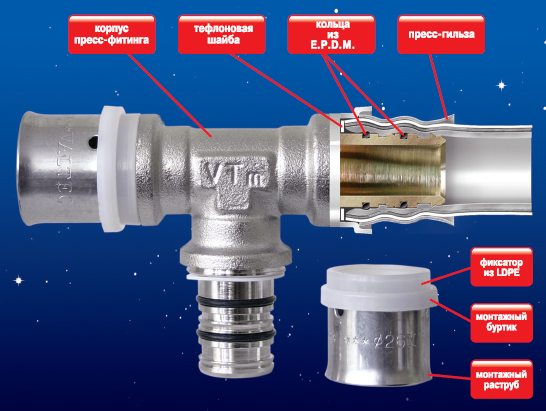

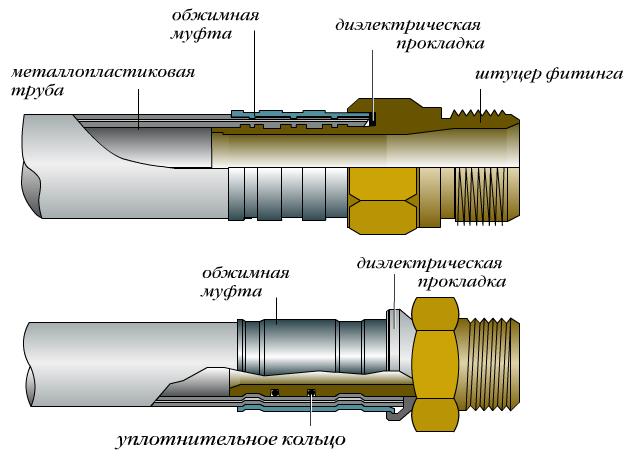

Надеждността на пресовото съединение се осигурява чрез обтискане на тръбата около фитинговия шуцер със специална втулка от неръждаем метал. Ако се наложи да се смени тръбата, опресовеният участък ще трябва да се изреже (+)

Пресовите фитинги се отнасят към неразглобяемия вид съединения, получавани в този случай чрез обтискане на метална втулка около уплътнителен пръстен. При това в резултат на извършеното обтискане пръстенът се деформира необратимо. Свалянето му и повторната му употреба са невъзможни. Леко се променя и геометрията на самата тръба.

За металопластични тръби фитингите под опресовка се изработват от следните материали:

• месинг;
• неръждаема стомана.

Първият вариант е по-предпочитан. Той е по-надежден и по-издръжлив в условия на повишена влажност.

Недобросъвестни производители често използват за изработката на разглежданите фитинги алуминий и други меки метали. Лесно могат да бъдат разпознати по тегло – месингът в ръцете е заведомо по-тежък от тези фалшификати.

Използването на подобни изделия за обтискане на металопластични тръби категорично не се препоръчва. Те по определение не са способни плътно да обтиснат шуцера и тръбния пластмас.

Фитингите за пресово съединение и тръбите от металопластик за монтаж на вътрешнодомови тръбопроводни системи трябва да се вземат от един производител, иначе за абсолютната надеждност на съединението може да се забрави.

Всеки производител на тръби от металопластика препоръчва да се закупи неговият комплект прес-фитинги. И не напразно. Тръбните изделия и фитингите при различните производители могат да се различават по диаметър буквално с милиметър.

Съвсем малко, но това е напълно достатъчно, за да се намали надеждността на съединението. По-добре тук да не се пести, като се рискува да се получи скъсване и теч.

Единен стандарт за очертанията и точните размери на штуцерите не съществува. Всеки от производителите самостоятелно избира тези параметри за своите изделия.

Някои продавачи предлагат универсални прес-фитинги, но това е банална рекламна уловка. Прилагането на подобни свързващи части неизбежно и в близко бъдеще след монтажа ще доведе до течове.

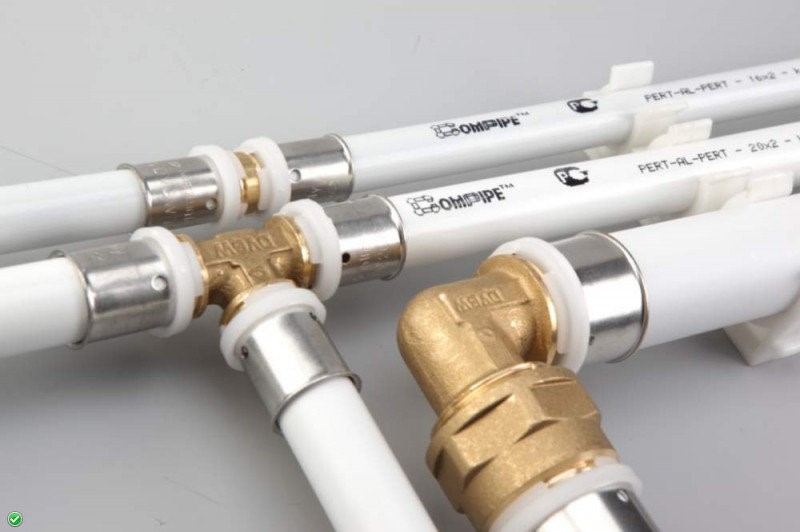

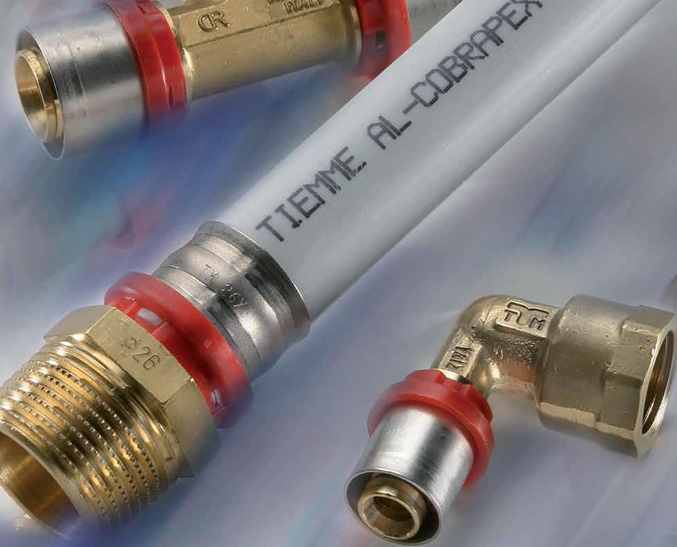

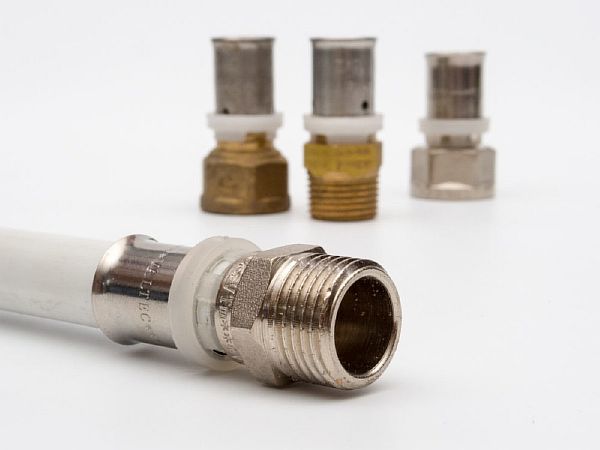

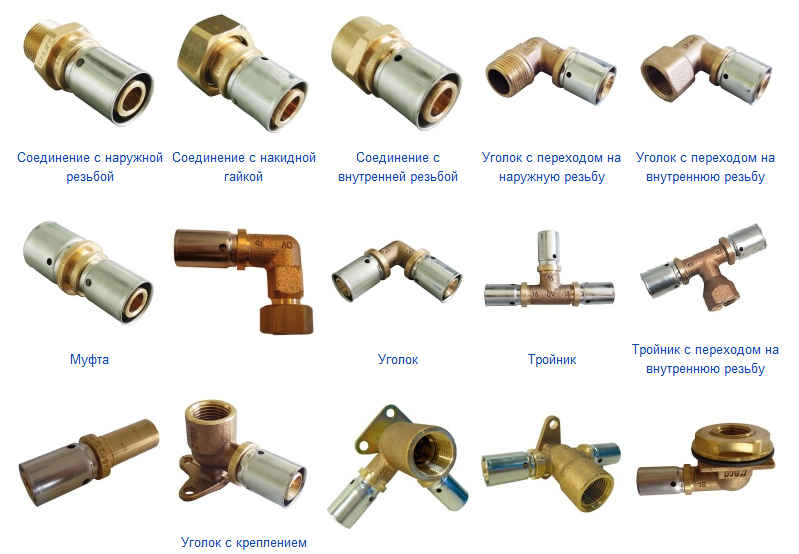

Видове пресови фитинги за тръби от металопластик

Разглежданите свързващи елементи на пазара за водопроводни инсталации са представени от:

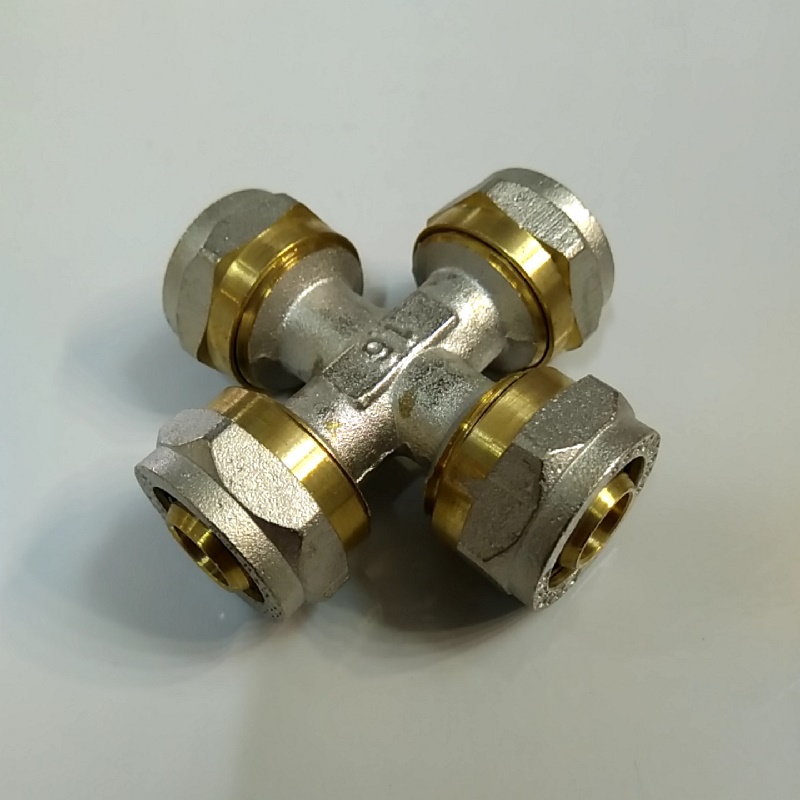

• кръстовини;
• тройници;
• ъгълници;
• муфи с навиваща гайка;
• преходници с външна и вътрешна резба.

Такова разнообразие от фитинги позволява да се сглоби металопластиков тръбопровод с всякаква конфигурация и предназначение. Ограничения тук няма никакви.

По формата на втория край и предназначението, фитинговите муфи за тръби от металопластика не се различават по нищо от свързващите части за тръбни изделия от други материали (+)

По начина на пресоване на гилзата, прес-фитингите се делят на обхващащи и надвижни. В първия случай пръстенът се обхваща със специални клещи. Във втория той се изтегля върху штуцера с помощта на хидравлична или ръчна преса.

В зависимост от своята форма, прес-фитингите се използват за различни цели.

Тип #1: Обтискащи

Гилзата на такъв прес-фитинг може да бъде отделен елемент или веднага закрепена на корпуса част. След поставянето, обхващането на металопластиковата тръба върху штуцера се извършва с прес-клещи. Този инструмент е специализиран и не е предназначен за други цели.

Той може да се използва изключително за монтажа на тръбопроводи чрез притискане на обхващащото метално пръстенче.

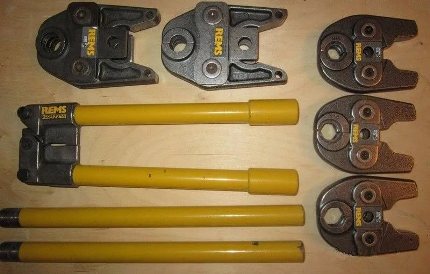

Инструментът за прес-съединение има в комплекта си няколко наставки за тръби с различен диаметър — няма да се налага да закупувате два-три чифта клещи.

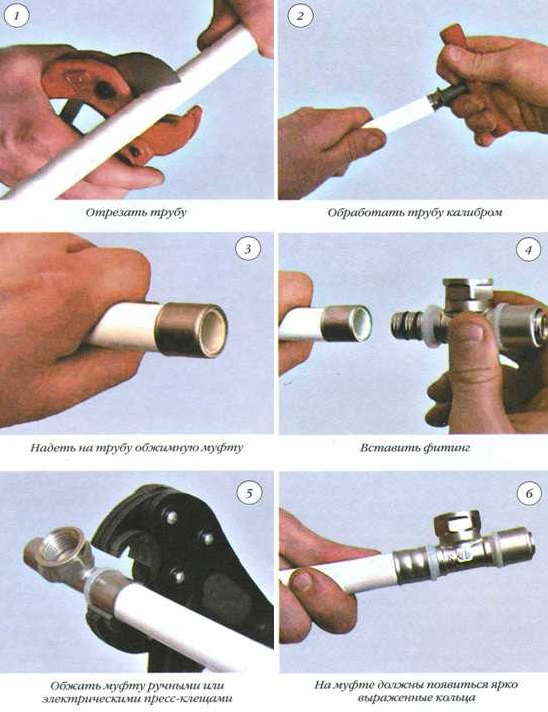

Монтажът на металопластични тръби с обжимни прес-фитинги се извършва по следния начин:

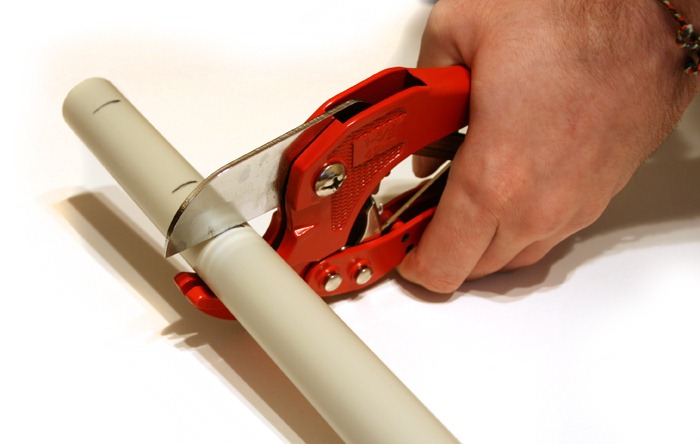

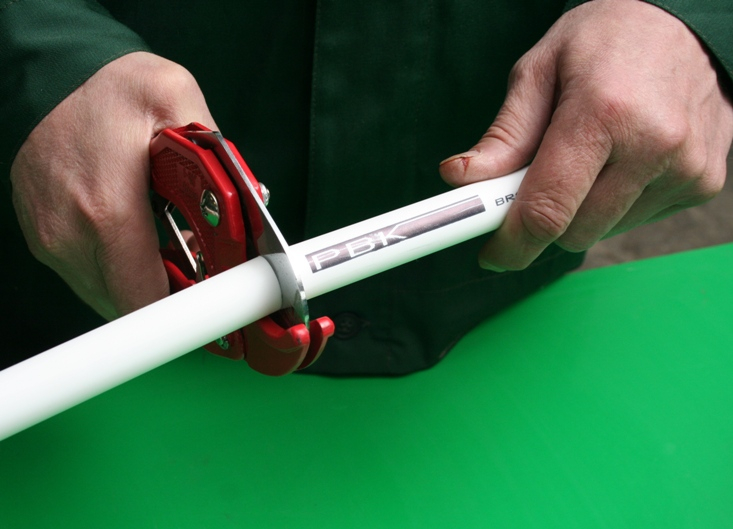

1. Подготвя се необходимата дължина на тръбата – за рязане се използва тръборез за металопластични тръби.
2. От края на този отрез се сваля вътрешната фаска.

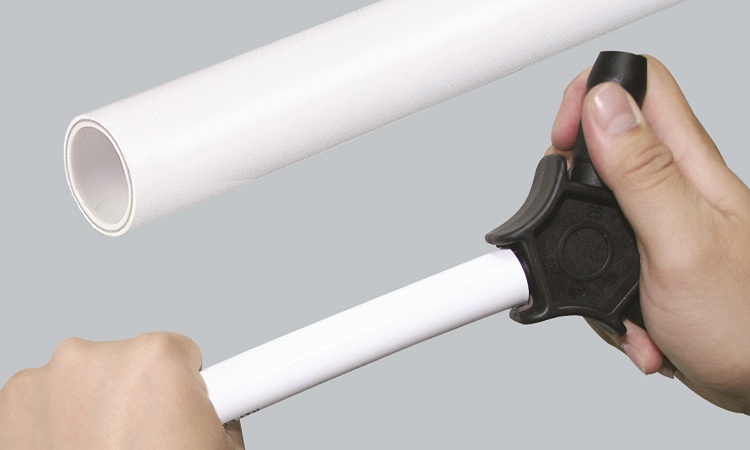

3. За да се избегне овалността, която възниква в резултат на притискането на пластмасата от режещия инструмент, се използва калибър.
4. На тръбата се поставя обжимният пръстен.
5. На штуцера се надяват диелектрична подложка и уплътнителни пръстени, след което той се втиква в тръбата.

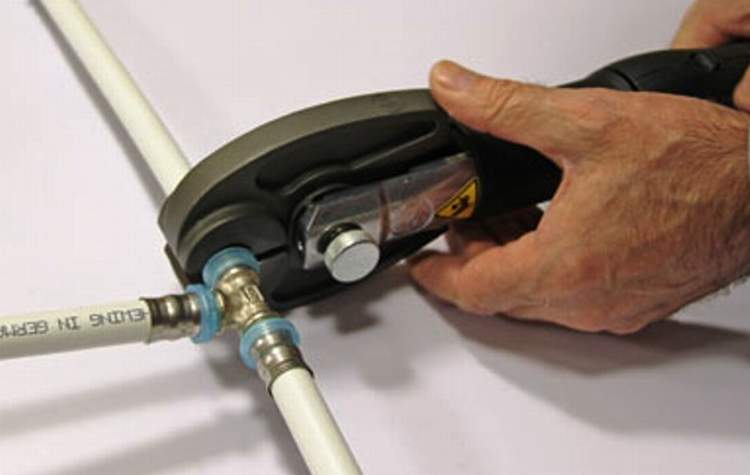

6. Извършва се обжим на металната муфа с пресови клещи.

Ако всичко е направено правилно, върху пръстена трябва да се образуват две ясно изразени вдлъбнати ивици по цялата обиколка. Освен това тези зони на максимално свиване не трябва да съвпадат с местата, където на штуцера са поставени уплътнителните пръстени от гума.

При извършване на обжима е изключително важно да се избегне образуването на прекомерно напрежение в материала на уплътнителя. Не трябва да се допуска прекомерното му притискане.

За да се избегне електрокорозията, пресовите фитинги за металопластични тръби се оборудват с диелектрична подложка, която изключва прякото съприкосновение на алуминия с метала на штуцера (+).

Уплътнителните подложки са предназначени за компенсиране на температурните деформации в стените на тръбата. Ако при обжима на пресовия фитинг те бъдат прекомерно притиснати, гумата ще загуби своите еластични свойства и тогава при температурни колебания на водата пластмасата ще започне постепенно да се разрушава.

В резултат вместо обявените от производителите 20–30 години, пресовото съединение ще издържи най-много 5–10.

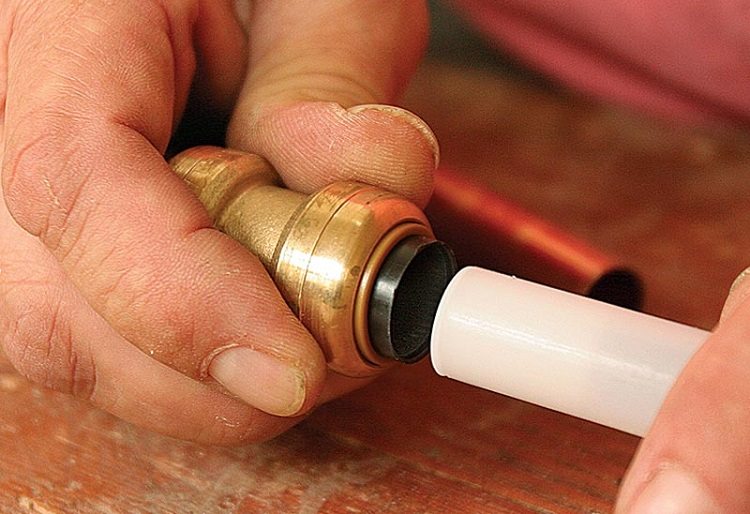

Тръбата трябва да се надяне на штуцера до упор. За да не сбърка водопроводчикът тук, на много обжимни муфи има малки отвори, през които отлично се вижда бялата пластмаса. Трябва само да се приложи леко усилие, а след това да се обжимне фитингът с клещи.

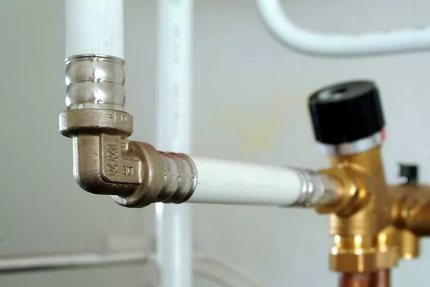

Полученото съединение може без опасение да се зазида в бетон. То без изтичания ще издържи толкова, колкото и самите металопластични тръби.

Тип #2: Напресовъчни (надвижни)

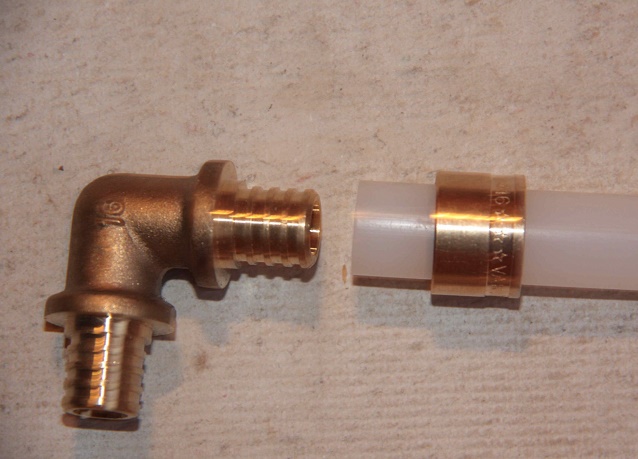

Вторият вариант на пресови фитинги предполага не обжимане на пръстена, а неговото натягане върху тръбата, в която е вкаран штуцерът. Подобно съединение се получава не по-малко здраво, отколкото в първия случай с обжима.

Само че за извършване на монтажа на металопластични тръби с фитинги по напресовъчен начин се използват не клещи, а специална преса.

Използването на обжимни и надвижни пресови фитинги практически изключва грешките при сглобяване на тръбопровода – тук просто няма какво да се затяга твърде силно или твърде слабо.

За свързване на металопластични тръби с напресовъчни пресови фитинги трябва последователно да се изпълнят четири действия:

1. Да се надене металният пръстен на тръбата.
2. Да се разшири диаметърът на тръбата, като се обработи краят ѝ с експандер.
3. Поставете штуцера на мястото, предназначено за него, до упор.
4. Затегнете надвижната муфа с челюстите на пресата и я напресувайте върху штуцера.

Този метод изисква използване освен на пресовия инструмент и на експандер. Той е предназначен за разширяване на тръбата в мястото на среза. Без това не може да се навлече върху штуцера. Всички диаметри са изчислени по такъв начин, че ръчно без предварителна подготовка това е невъзможно.

Инструментът за опресоване на пресови съединения трябва да се използва само този, който е препоръчан от производителя на металопластични тръбни изделия – от това зависи херметичността на съединенията (+)

Надеждността на съединението се осигурява от една страна от надвижния пръстен, а от друга – от свойствата на омрежения полиетилен, от който са направени металопластичните тръби. След разширяване и насаждане върху штуцера, този пластик се стреми да възстанови първоначалните си размери.

Получава се неизбежно и плътно обхващане на разема на фитинга от него. А отгоре всичко това се стяга допълнително от метален пръстен.

За монтаж на надвижни прес-фитинги инструмент има както ръчен, така и акумулаторен, и електрически от мрежата. Ако предстои да свързвате много тръби, тогава си струва да изберете втория вариант. За единични работи напълно е достатъчен по-евтиният ръчен аналог. Не се изискват особени усилия при обхващането на този фитинг.

Разлики от компресионните аналози

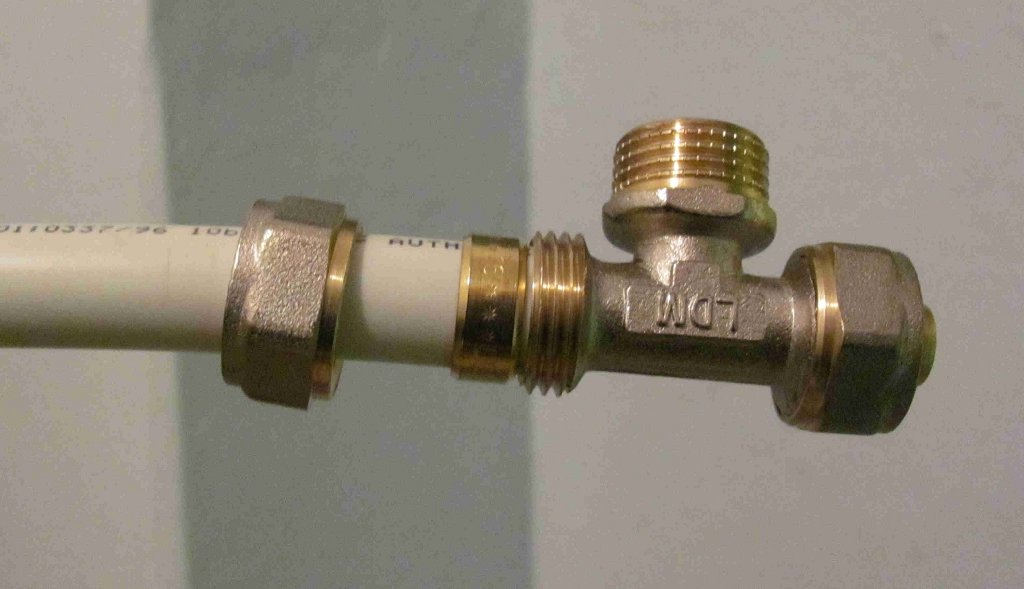

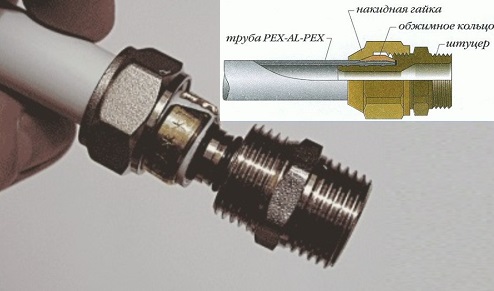

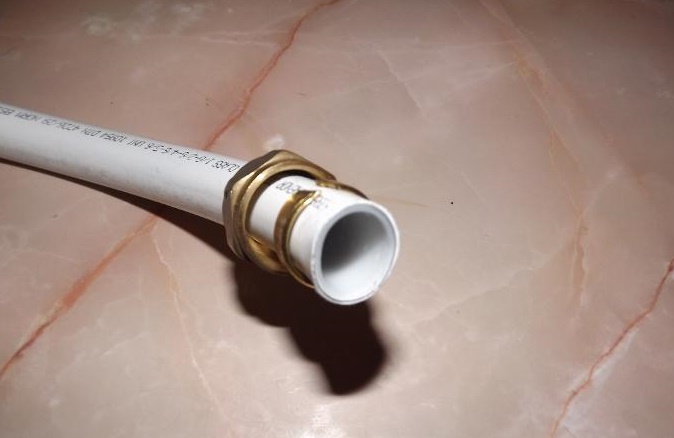

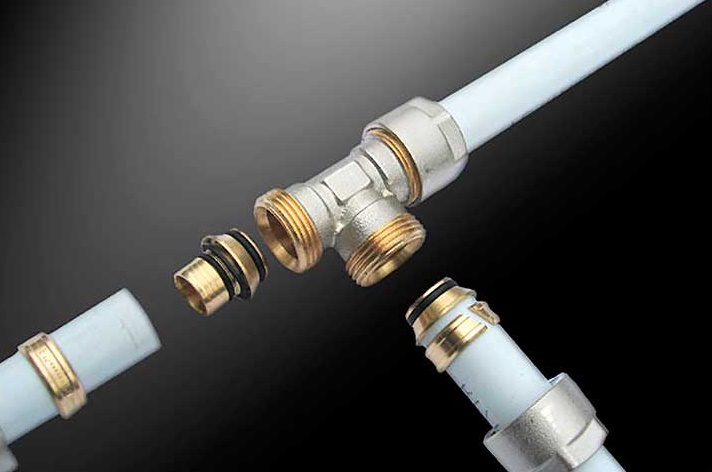

Поради неопитност и непознаване на всички нюанси на монтажа на тръби от металопластика, прес-фитингите могат да бъдат объркани с компресионни фитинги. Те също имат штуцер и гилза. Само че обхващането на последната се извършва не с инструмент, а посредством наличната в конструкцията накидна гайка.

Основната разлика между тези части е различният тип съединение, получено в резултат на монтажа. Компресионният вариант при необходимост може да се разглоби, а с опресования това не може да се направи. Пресовият фитинг може само да се отреже от тръбата за замяна с нов.

При образуване на теч в мястото на съединението гайката на компресионния фитинг може да се затегне, а необслужваемият пресов фитинг ще трябва да се свали изцяло (+)

Обаче вероятността за образуване на теч в пресовото съединение е практически нулева. Не напразно точно този начин на монтаж се препоръчва да се използва при изграждане на топли подове под замазка и при вграждане на тръбопроводи в стена.

Случаите, когато такива фитинги започнат да текат в бетона, в практиката на водопроводчиците се срещат изключително рядко. Това по-скоро е изключение от правилото.

От друга страна, за монтажа и на двата типа пресови фитинги е необходим специализиран инструмент. А за затягане на гайките на компресионните изделия е нужен само чифт гаечни ключове.

В крайна сметка – на едната страна на везната «скъп инструмент + по-висока надеждност на съединението», а на другата «липса на излишни разходи + малко по-висок риск от течове». Изборът тук е само на майстора и собственика на дома, където се извършва полагането на тръбопровода.

Особености на монтажа и избора на фитинги

Металопластичните тръби от омрежен полиетилен първоначално не са предназначени за заваряване и слепване. Заваръчните шевове по тях след няколко месеца така или иначе ще се напукат и ще се разпаднат. А лепилото не се използва поради устойчивостта на този пластмаса към разтворители и ниската ѝ адхезия. Остава за монтажа да се използват само специализирани фитинги.

Всички разфасовки на металопластичната тръба трябва да се извършват единствено под ъгъл от 90 градуса, дори незначителни отклонения могат да се отразят пагубно на качеството на съединението.

При избора на пресов фитинг, основното внимание трябва да се обърне на обтегателния пръстен. Той трябва да е изработен от здрав метал. И никакви шевове на тази метална повърхност, само лята безшевна щамповка. Всеки шев е точка за разрушаване.

По-добре веднага да се намали или напълно да се изключи вероятността от скъсване на тръбопровода с наводняване на дома. За евтиния тук определено не си струва да се гони.

Типоразмерите на пресовия фитинг са посочени в маркировката както на пръстена, така и на корпуса му. Подобна информация се съдържа и на тръбата. Всичко трябва да съвпада.

Още веднъж – не си струва да се купуват фитинги и тръби от металопластика от различни производители. В повечето случаи такова несъответствие води до проблеми както на етапа на монтажа, така и после при експлоатация.

Тръбата след обтискане на фитинга не може да се огъва близо до последния. Това може да доведе до излишно напрежение в съединението. Недопустимо е също така да се прилага каквото и да е странично усилие върху пресовия фитинг. Самият той няма да бъде повреден, но пластмасата наблизо може да се разруши.

Допълнителна информация относно монтажа и опресоването на металопластични тръби е дадена в статиите:

1. Монтаж на металопластични тръби със собствените си ръце: технология на свързване + примери за разпределение
2. Опресовка на металлопластикови тръби: инструкция и съвети за изпълнение на работите

Изводи и полезно видео по темата

Монтажът на разглежданите фитинги не трябва да предизвиква проблеми. Въпреки това, все пак съществуват нюанси при извършването на свързването на металопластични тръби с тях. И преди да започнете работа, препоръчваме да разгледате долупосочените видеоинструкции, за да избегнете грешките на начинаещите.

Сравнение на обтискни (компресионни) фитинги и пресфитинги:

Поетапна инструкция за обтискване на пресфитинги:

Преглед на плюсовете и минусите на обтискните фитинги:

Производителите на металопластични тръби дават на своите изделия гаранция до половин век. Въпреки това, тръбопроводната система от тях ще работи изправно през всичките тези десетилетия само при условие на правилен монтаж на фитингите. Не си струва да пестите. За сглобяване на тръбопровода от металопластик трябва да се закупуват изключително качествени съединителни части.

Пресфитингите трябва да бъдат съвместими с монтираните тръби. Оптималният вариант е, когато всички компоненти са произведени от един производител. За щастие, изборът им на пазара в момента е обширен, има от кого да се избира.

Имате ли какво да добавите, или имате въпроси по темата за приложението на пресфитинги за металопластични тръби? Моля, оставете коментари към публикацията. Формата за връзка се намира в долния блок.
