Фитинги за металопластични тръби: видове, приложение, обзор на най-добрите производители

Металопластичните тръби по експлоатационни характеристики идеално подхождат за създаване на системи за водоснабдяване и отопление. По правилата за монтаж, за свързване на отделни фрагменти е необходимо да се използват фитинги за металопластични тръби, други варианти не подхождат.

В представената от нас статия подробно са описани видовете фитинги и начините за техния монтаж. Дадени са ценни препоръки, осигуряващи извършването на грамотен избор на съединителите. С оглед на нашите съвети Вие ще можете самостоятелно да се справите със сглобяването и инсталирането на системата.

Плюсове и минуси на металопластичните изделия

Металопластикът притежава характеристики, които позволяват създаването на надеждни системи, които имат срок на експлоатация от 15 до 50 години. Външният диаметър на изделията е 16-63 мм. Фитингите трябва напълно да съответстват на тръбите по диаметър, като при това дебелината на стените (2-3 мм) също е необходимо да се вземе предвид.

За вътрешно разпределение най-оптимален е диаметър 32 мм. Подаването на вода към отоплителните уреди най-често се извършва през по-тесни изделия – от 22 мм до 24 мм.

Съединяването на две тръби от металопластик става посредством фитинги, които също имат различни диаметри, отличават се по начин на монтаж, предназначение и конфигурация. Материал на изработка – неръждаема стомана и месинг.

Тръбопроводите от металопластик издържат на температура до +95ºС (с интервално повишаване до +110ºС), поради което те се използват за сглобяване на отоплителни системи. Съществува праг, при който става замръзване на тръбите – това е -40ºС. Работното налягане е 1 кПа. При понижаване на температурата налягането може да се повиши без риск от разрушаване на системата до 2,5 кПа.

Предимства на металопластичните тръбопроводи (при сравнение с аналози от метал, ПВХ и полипропилен):

• Бърз монтаж. За свързване на отделни отрязъци не се изисква заваряване или спояване, достатъчни са ключове или специален обтегателен инструмент.
• Не е необходимо да се покрива със защитна боя с антикорозионен състав.
• Системите с неразглобяеми съединения са предназначени за монтаж в замазка или в стени.
• Теглото на тръбите и фитингите е малко, което също улеснява монтажа по различни начини.
• При монтажа се получава минимум отпадъци.
• Защитени са от блуждаещи токове.
• Тръбопроводите с разглобяеми съединения се ремонтират лесно, извършва се подмяна на фитинги.
• Имат възможност за присъединяване на допълнителни уреди без разглобяване на цялата система.
• С помощта на специални фитинги се съвместяват с метални тръби.

Недостатъци също има и те трябва да се вземат предвид при самостоятелно инсталиране на разводката. Цената на МП тръбите е доста висока, съответно и фитингите струват повече. Можете да сравните характеристиките на металопластичните и полипропиленовите тръби, като се запознаете с препоръчваната от нас статия.

Ако температурата на течността в отоплителния тръбопровод постоянно се поддържа около максимума (+95°C), експлоатационният живот на тръбопровода се намалява наполовина. Полимерният слой се разрушава от слънчевите лъчи, следователно тръбите не трябва да се намират в зоната на въздействие на ултравиолетовите лъчи.

Видове фитинги за металопластик

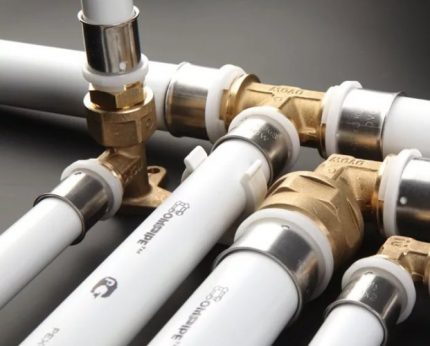

За прокарване на водопровод или отоплителна разводка са необходими различни фитинги. Добре е, че в момента в магазина можете да закупите свързващи елементи с всякаква конфигурация и не е нужно да измисляте нищо сами. Обикновено обковът се купува заедно с тръбите, за да съвпада диаметърът. Нека разгледаме кои фитинги могат да бъдат полезни.

Класификация на арматурата по предназначение

От предназначението на детайла зависи неговата форма (права, ъглова, кръстовидна). Основните видове ще разгледаме на примера на продуктите на VALTEC, които често се предпочитат пред други марки поради удачното съотношение цена/качество:

Освен изброените елементи се използват запушалки, шуцери, преходници за тръби с друг диаметър, водни розетки.

За да разберете кои точно фитинги ще са необходими за сглобяване на комуникациите, е необходимо да съставите обща схема и да преброите броя на съединенията, ъглите, кръстовищата и т.н.

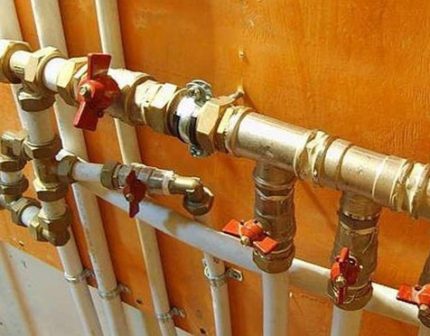

Здравината на детайлите се осигурява от високоякостна латун, от която е изработен корпусът, и неръждаема стомана за прес-втулките. Максималната работна температура, за която са проектирани – +115°C.

Класификация по начин на свързване

Често може да се срещне класификация, при която фитингите за металопластични тръби се делят на три групи: резбови, компресионни и прес-фитинги. Това е неправилно деление, тъй като резбовият вид предполага наличие на фабрична или самостоятелно направена вътрешна или външна резба на тръбата и на фитинга.

Металопластичните тръби, за разлика от металните, не се нарязват на краищата преди обжима, затова е правилно да се разглеждат две категории фитинги:

• компресионни (цангови, обжимни);
• прес-фитинги.

Разновидността на детайла се избира в зависимост от схемата на монтаж и нуждата от монолитна или сглобяема разводка.

Вариант #1 – компресионни фитинги

Обжимното съединение се използва доста често, особено на открити участъци от тръбопровода. Процесът на извършване на обжима е следният.

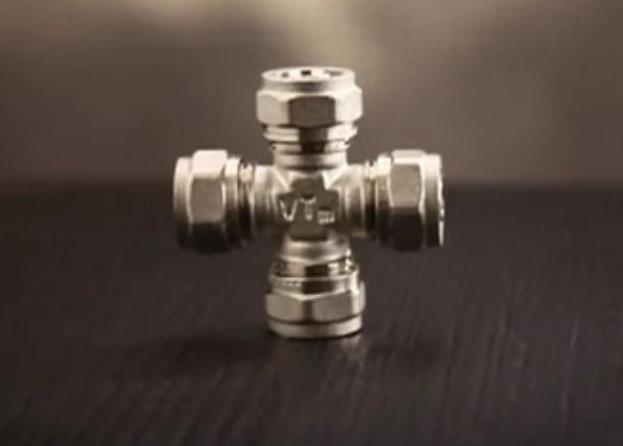

При затягане на накидната гайка (поставена върху тръбата от външната страна) разрязаният пръстен (цанга) натиска външната повърхност на тръбата, вследствие на което вътрешната повърхност на тръбата се притиска плътно към шуцера. В резултат се образува условно разглобяемо съединение, здраво, но което изисква от време на време дообтягане.

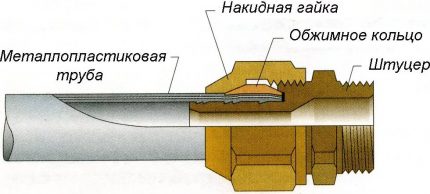

Схема на обжимния фитинг. Преди шуцерът да се постави в тръбата, върху нея последователно се поставят първо накидната гайка, след това разрязаният пръстен. В процеса на обжима всички елементи плътно прилягат един към друг, образувайки херметична връзка.

Струва си да се знае, че съществуват две разновидности на обжимните фитинги:

• С интегриран шуцер. Шуцерът и корпусът представляват неделима част. При обжима шуцерът се вкарва вътре в тръбата, корпусът остава отвън. Корпусът обикновено се изработва от месинг, понякога се никелира.
• С резбов адаптер. Отличава се с вставен тип шуцер. Има конкретно предназначение – изпълнява ролята на крайни съединители при монтажа на радиатори, колектори, арматура за тръби.

Размерите на адаптерите зависят от диаметъра и дебелината на стената на тръбата. Също така адаптерите се различават по размери и форма на обжимната гайка, форма на уплътнението (плоско или конусно).

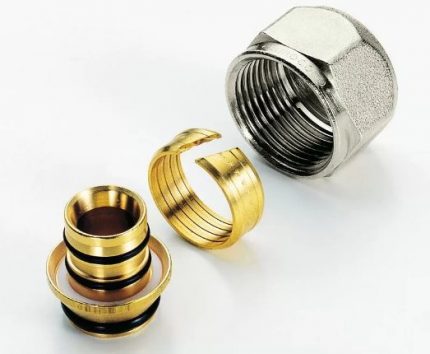

Образец на адаптер, чийто шуцер има леко удължено, стеснено от едната страна конусно уплътнение (Евроконус). Материал на изработка – никелиран месинг. Технически характеристики: диаметър – 20 мм, максимална работна температура – +95°C, налягане – 10 бара.

За обжима не е необходим специален инструмент. Обикновено се използват гаечни или разводни ключове.

Вариант #2 – прес-фитинги

Съединителните елементи от втория тип се различават от компресионните аналози по конструкция и резултат от обжима.

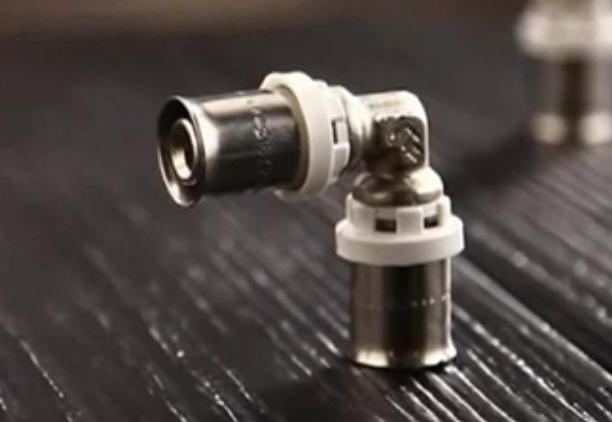

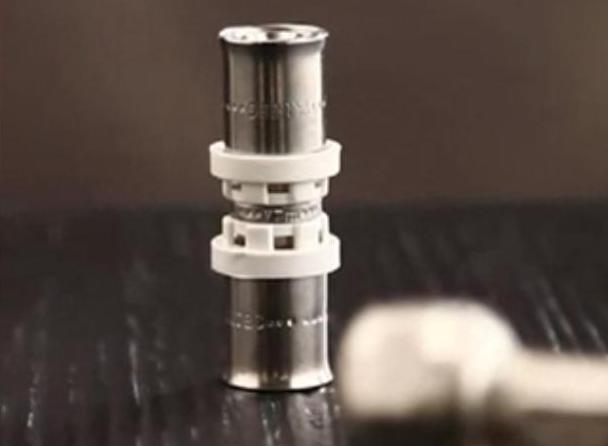

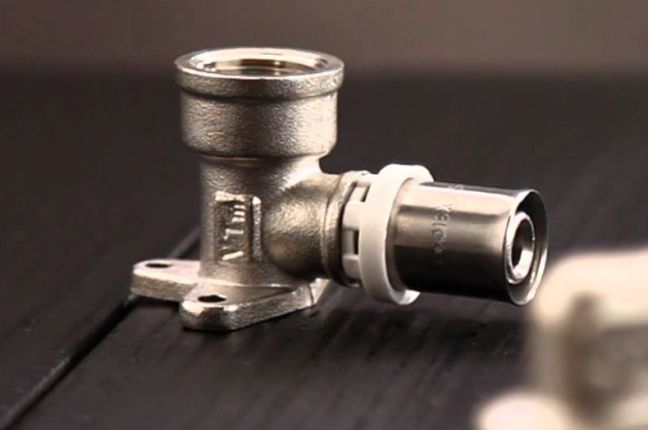

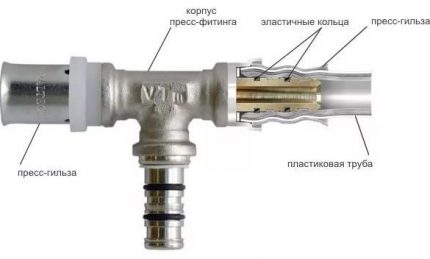

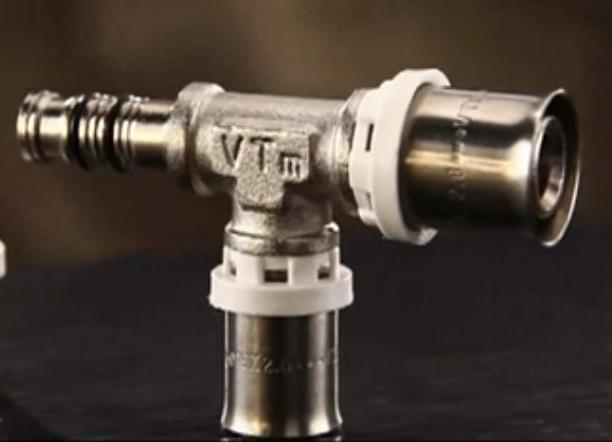

Конструкцията на радиалния пресов фитинг се основава на три съставни части: месингов корпус, стоманена пресова втулка и пластмасов пръстен за фиксиране. Правилно монтираният свързващ елемент по здравина не отстъпва на материала на тръбата.

За идеален материал за корпуса се признава месингът, но някои производители използват и бронза. И двата материала служат добре без допълнително покритие, но калаените и никелираните детали също са много популярни. Наред с месинга се използват полимери PPSU и PVDF – по-евтини, здрави и не подложени на корозия.

Най-добрият материал за пресова втулка е неръждаема стомана AISI 304. Тя е по-здрава и по-стабилна от алуминия, който се използва много по-рядко. Някои втулки имат ревизионни отвори за наблюдение, необходими за контрол на пресоването.

Уплътнителните пръстени (прокладки) се изработват от EPDM или NBR. Вариантите с две уплътнения се срещат по-често от тези с едно.

Пластмасовите опорни пръстени се намират между втулката и корпуса. Те предпазват металните части от електротехнически повреди. Някои производители оцветяват пластмасата в различни цветове, за да се определи по-лесно диаметърът. Понякога пръстените са снабдени с малка издатина за точно монтиране на пресовия инструмент.

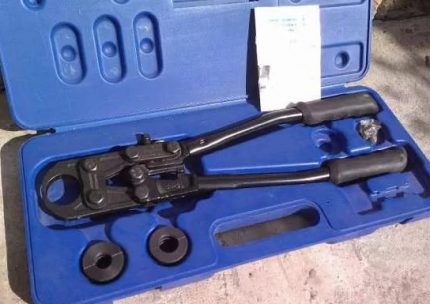

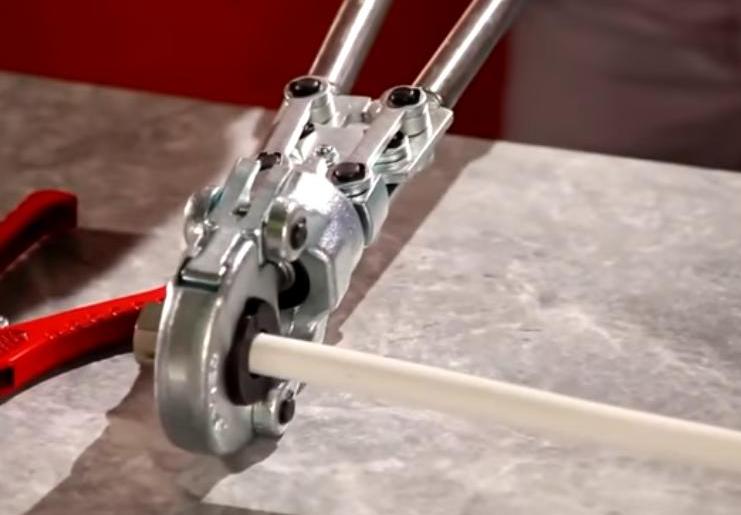

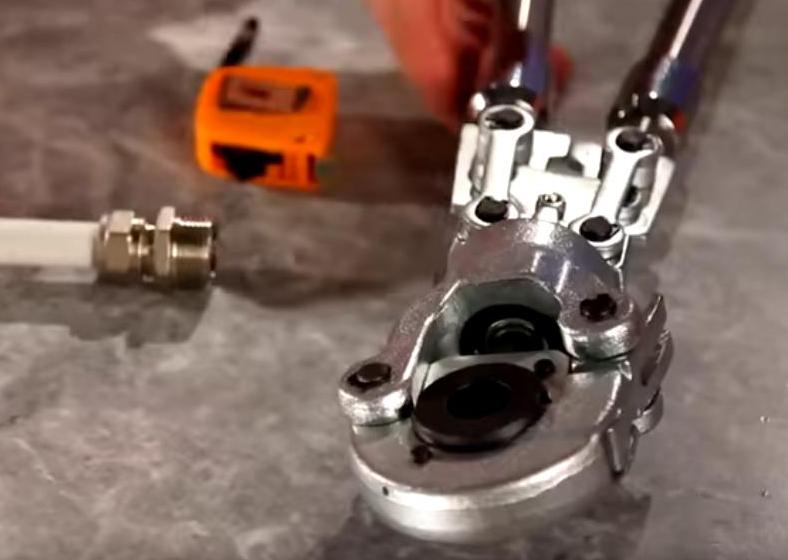

Съгласно правилата монтажът на пресови фитинги се извършва с помощта на специален инструмент – пресови клещи. Любителите обикновено използват ръчна модификация, на професионалистите им е по-удобно да работят с хидравлични и електромеханични уреди, които опростяват процеса на пресоване.

Пресовите клещи са универсален инструмент, тъй като разполагат с комплект сменни накрайници. Изборът на определен типоразмер на обзавеждането се извършва въз основа на диаметъра на МП тръбата и формата на профила. Популярните размери са 16, 20, 26, 32 мм.

Уплътнителните пръстени на фитингите от различни производители са разположени на различни места. В процеса на пресоване инструментът притиска максимално плътно втулката, и разположението на пръстените играе изключително важна роля.

По тази причина настоятелно се препоръчва да се използват пресови фитинги и инструмент за пресоване от един и същ производител, в противен случай технологията на свързване ще бъде нарушена. Изключение прави продукцията на компании, които предвидливо произвеждат универсални системи.

Технология на монтаж на обтегателен фитинг

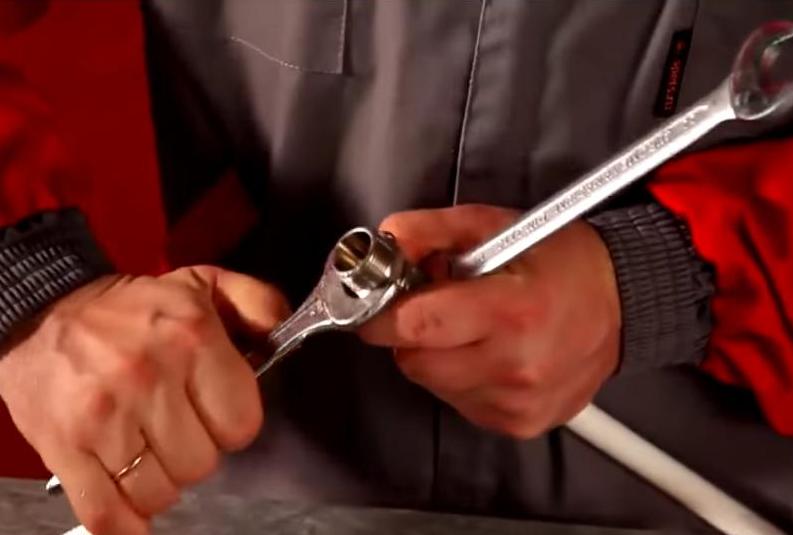

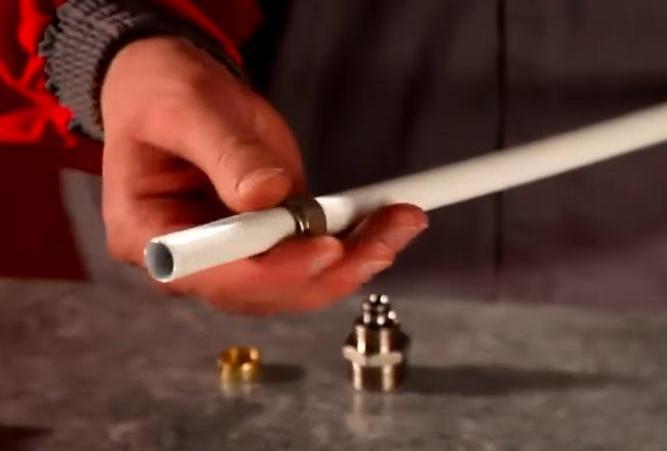

Когато необходимият инструмент е под ръка, процесът на пресоване на компресионния фитинг става бързо и лесно. След двадесет процедури ръката се набива и всяко движение се довежда до автоматизъм. Вероятно по тази причина тръбопроводите, събрани от професионални водопроводчици, служат около 7 години дори без допълнително достягане (въпреки че се препоръчва).

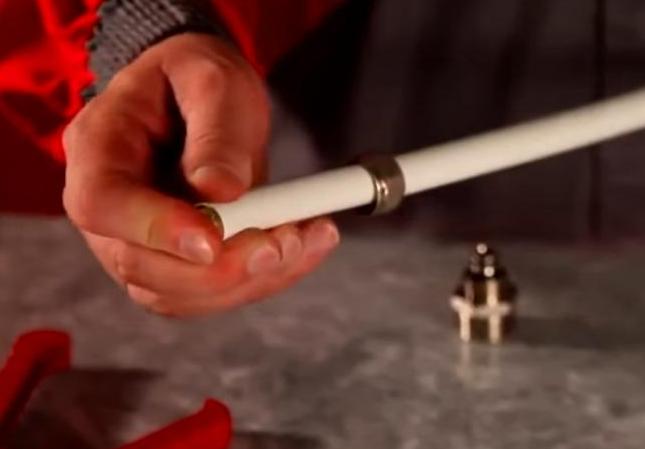

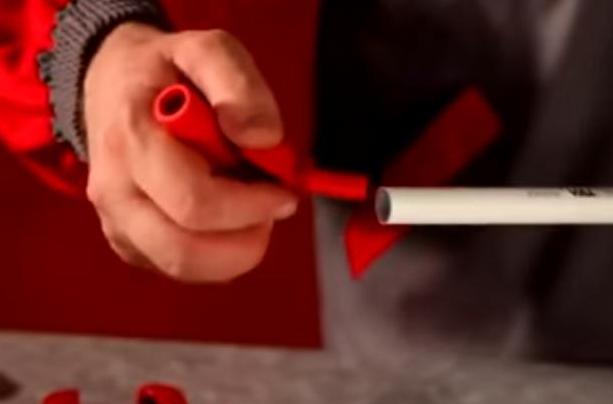

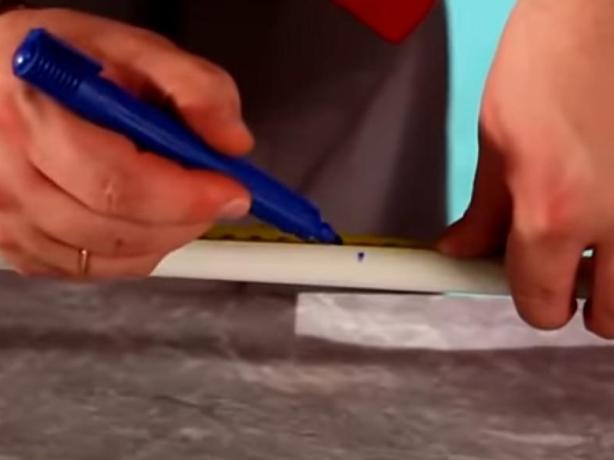

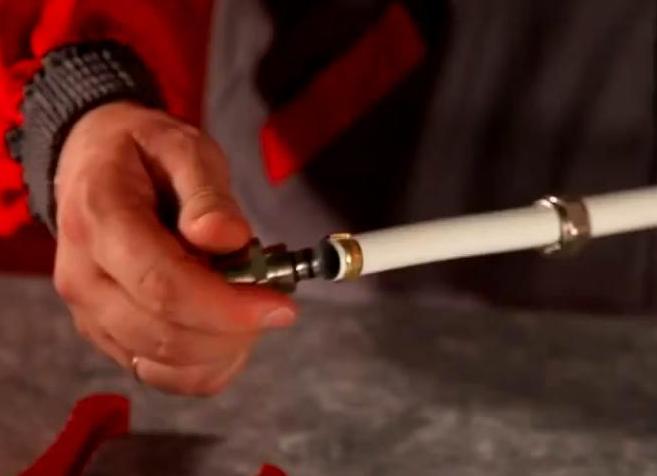

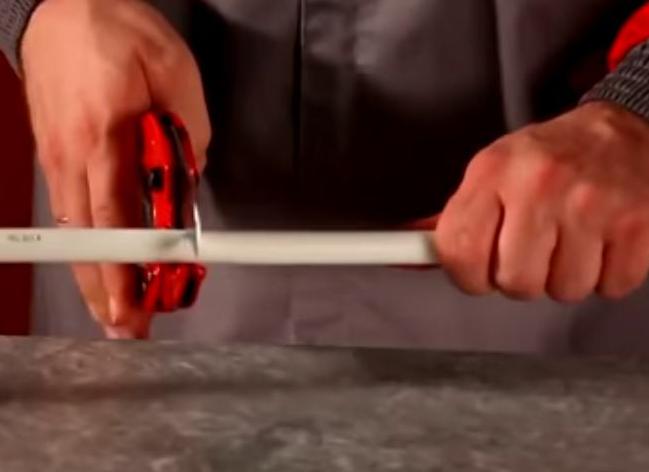

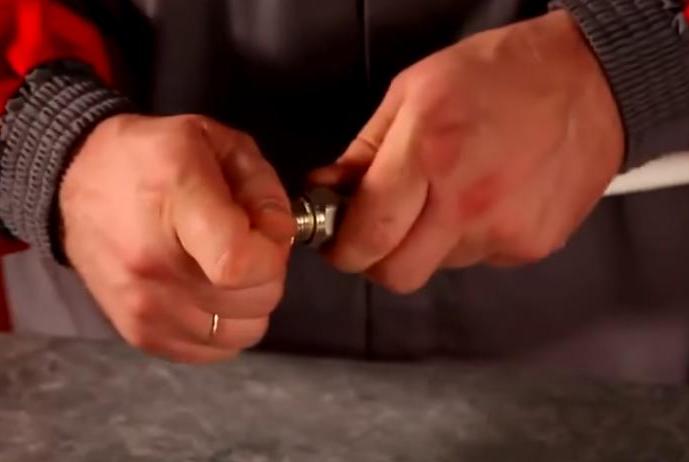

И така, за монтиране на компресионен фитинг върху металопластична тръба ще са необходими ножици (тръборез), калибратор, гаечни ключове по размер. Ръчно изправете участъка от тръбата, който ще се обжима, и действайте по следната инструкция:

В резултат на обжима набивната гайка не трябва да се движи по тръбата, дори ако се опитате да я преместите с ръка.

Няколко професионални съвета ще Ви помогнат да избегнете недостатъци при монтажа на компресионен фитинг:

• Преди монтажа на шуцера в тръбата задължително проверете наличието на уплътнителни пръстени: те трябва да се намират в предназначените за тях канали. За да не се разместват пръстените при монтажа, някои майстори смазват шуцера със сапунен разтвор.
• Ако шуцерът не влиза в тръбата, а уплътнителните пръстени при монтажа се събарят, задължително трябва да се извърши развалцуване с калибратор. Нямате под ръка специален инструмент – използвайте края на гаечен ключ.
• При затягане на набивната гайка контролирайте усилието: прекаленото старание може да доведе до повреда на ръбовете и деформация на частите на фитинга.
• При монтажа се използват два ключа: с единия задръжте фитинга, с другия затегнете гайката. Размерите е по-добре да се подберат предварително, тъй като най-често не са стандартни. Ако няма подходящ размер, ще Ви помогне разводен ключ.

Правилно монтираният компресионен фитинг ще издържи на налягането в системата дори при работа на компресор или помпа. Приблизително веднъж годишно е необходимо да се извършва преглед, и ако се открие подкапване, се препоръчва да се дотегнат гайките.

Технология на инсталиране на прес-фитинги

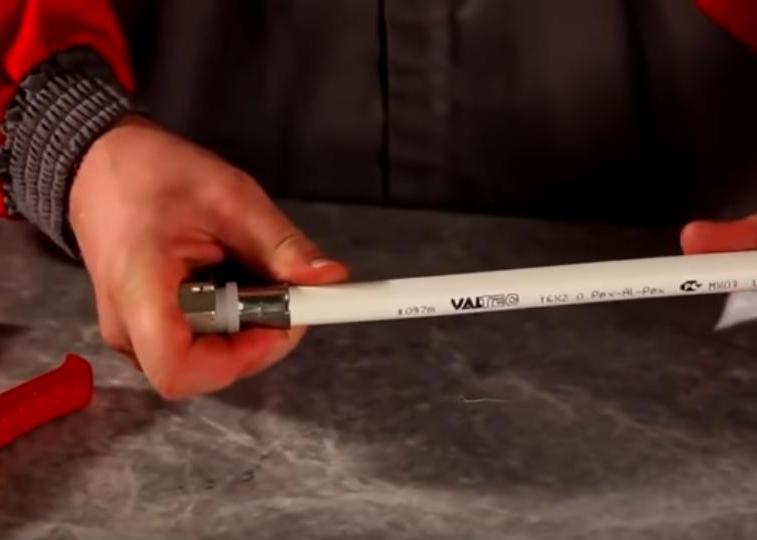

Прес-фитингите се отличават по конструкция и, съответно, по начин на монтаж. Преди монтажа на съединителя трябва внимателно да се прегледат съединителите за металопластични тръби (гилзата, уплътнителите) и да се подготвят прес-клещите, подходящи по профил и размер (в идеалния случай – от същия производител).

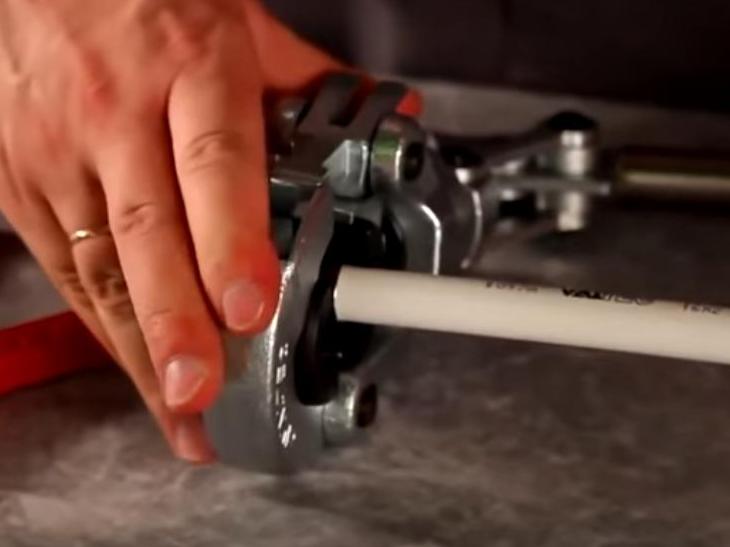

Тръбата подготвяме по същия начин, както за обтисков фитинг – изправяме, разчертаваме, внимателно отрязваме с тръборез, предназначен за работа с металопластик. Важно е да обработим челната част: да премахнем издравките, да направим ръба гладък и равен. Монтираме фитинга в следния ред:

Когато работите с ръчен инструмент, е необходимо да имате предвид една тънкост на опресовката: тя трябва да бъде извършена два пъти. Тоест след първото затягане е необходимо да разхлабите фиксацията, да завъртите клещите по оста приблизително на 30º и да повторите процедурата.

Със съвети и ценни препоръки относно извършването на опресовка на тръби от металопластик ще се запознаете, като прочетете препоръчваната от нас статия.

Какво трябва да знаете за разликата в начините?

Преди избора на вида фитинги, монтирани на водопровод или отоплителна система, е необходимо да се запознаете с различията на два различни начина на обтискане:

• Тръбопроводът с компресионни фитинги е обслужваем (нуждае се от достягане на гайки приблизително веднъж годишно), а системата с прес-фитинги е монолитна, необслужваема.
• За монтажа на компресионни детайли са достатъчни обикновени инструменти, а за монтирането на прес-гилза са необходими специални прес-клещи.
• Системата с компресионни фитинги във всеки момент може да се разглоби за смяна на детайли или ремонт, а тръбопроводът с прес-фитинги, ако трябва да се сменя, то изцяло.
• Разглобяемата система трябва да бъде на видно място (за редовно обслужване), а монолитните съединения могат да се заливат с циментова замазка и да се маскират в стените.

Ако е важна цената на комплекта от свързващи елементи, то имайте предвид, че прес-фитингите са приблизително 1,5 пъти по-евтини от обтисковите аналози.

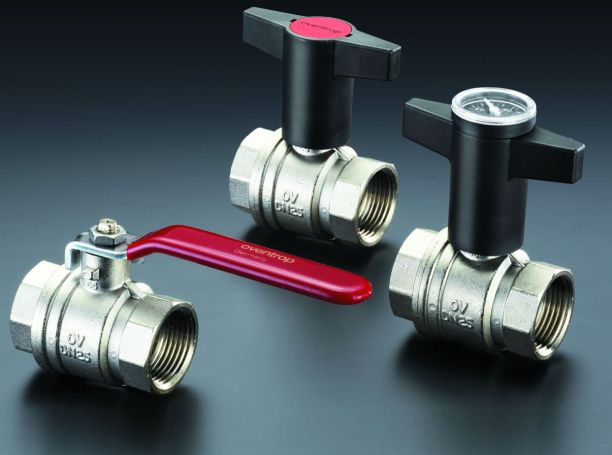

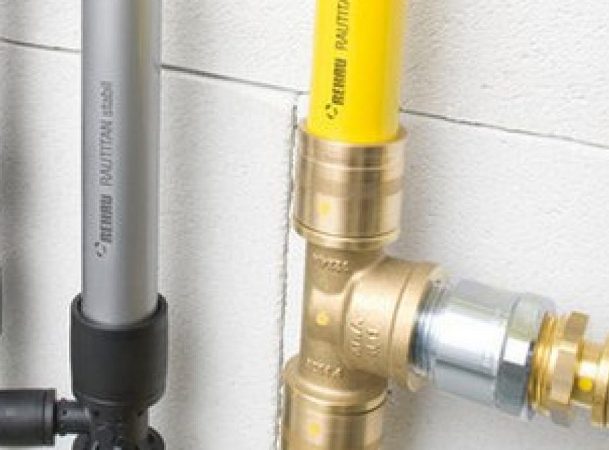

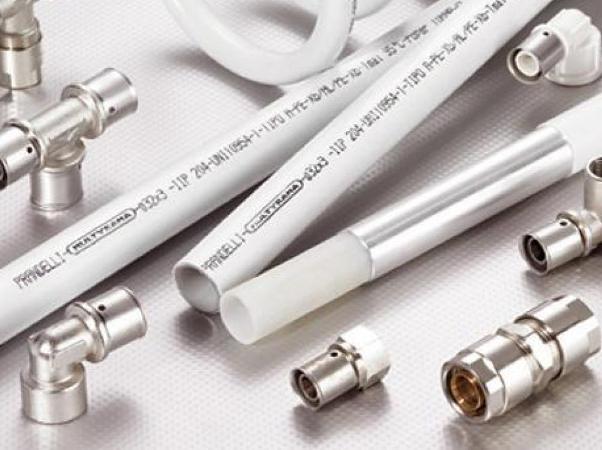

Обзор на най-добрите производители

Компаниите, занимаващи се с производство на фитинги, обикновено произвеждат и двата вида, затова ще разгледаме четирите популярни марки:

Освен изброените марки, на пазара на арматури за металопластични тръбопроводи можете да намерите висококачествена продукция от COMAP (Франция), ALTSTREAM (Русия), Henco (Белгия), UPONOR (Финландия).

Изводи и полезно видео по темата

Как да различите обжимен фитинг от елемент с прес-гилза и какво трябва да имате предвид в процеса на обжимане, ще научите от следните видеоклипове.

Видео #1: Процес на инсталиране на прес-фитинг върху тръбопровод:

Видео #2: Подробно и достъпно за устройството и монтажа на прес-фитинги:

Видео #3: Практически съвети за работа с обжими фитинги:

Едно от предимствата на тръбопроводите от металопластик е удобството за сглобяване с помощта на специални части. Обжимите и прес-фитингите се различават по начина на инсталиране и необходимостта от поддръжка, но и двата вида позволяват да се създават функционални, надеждни, работещи в продължение на десетки години системи за водоснабдяване и отопление.

При спазване на правилата за монтаж можете самостоятелно, без помощта на професионални водопроводчици, да се справите с инсталирането на вътрешнодомови комуникации.

Моля, пишете коментари в блока, разположен по-долу. Споделете с посетителите на сайта информация, която ще помогне за правилното сглобяване и свързване на участъци от тръбопровода от металопластик. Задавайте въпроси, публикувайте снимки по темата на статията.
