Изолация за отоплителни тръби: преглед на видовете + примери за приложение

Собствениците на частни къщи често смятат топлоизолацията на тръбопроводите на отоплителната система за излишен разход на пари. Но подобни мерки са пряк път към значителна икономия на топлинна енергия.

Намалените суми в сметките от енергийните дружества и за гориво за котела задължително ще покрият разходите за топлоизолация. Трябва само компетентно да изберем изолация за отоплителни тръби, за да издържи по-дълго без загуба на качествата си, а ние ще ви кажем как да го направите.

Защо трябва да изолираме отоплителни тръби?

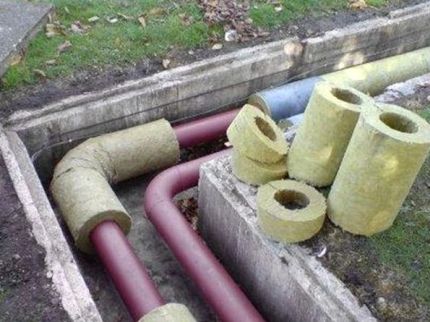

Обикновено собствениците на вили изолират само тези отоплителни тръбопроводи, които се намират извън жилището. Там загубите на топлина са най-вероятни и мащабни. Не случайно всички градски топлофикации са толкова внимателно изолирани. Също така трябва много внимателно да избираме самите тръби за отопление.

Енергийните дружества вече са се научили да изчисляват парите си. Въпреки това, тръбите на отоплителната система в мазето или котелното помещение също си струва да се изолират. Да отоплявате подобни нежилищни помещения в дома е загуба на пари.

Изолацията на тръбите за топлоснабдяване позволява да спестяваме от отоплението на дома и удължава експлоатационния живот на тръбопроводите. Важно е да се вземе предвид и качеството на топлоизолацията.

Съществуват пет сериозни причини да покрием отоплителните тръби с топлоизолатор:

1. Защита на топлоносителя от замръзване.
2. Предотвратяване образуването на конденз.
3. Намаляване на топлинните загуби.
4. Удължаване на "живота" на котелното оборудване и тръбопроводите.
5. Възможност за полагане на външни участъци на отоплителната система в почвата над точката на замръзване.

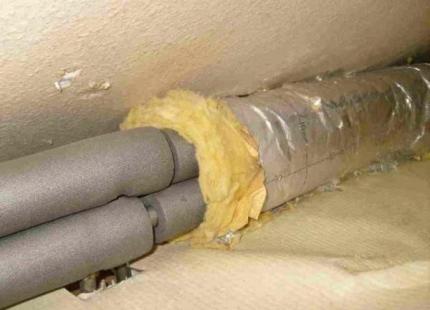

Тръбите се изолират в мазето, на тавана, в котелното и на външни участъци. Не си струва да монтирате изолация на щранговете вътре в дома в жилищните стаи. Ако го направите, топлината така или иначе ще попадне в помещението, но вече през радиатора. Няма никакъв смисъл в подобни действия. Парите за топлоизолатор ще бъдат похарчени, а ползата от него ще бъде нула.

При движение на топлоносителя по изолирани тръбопроводи, той не губи напразно топлинна енергия. Цялата топлина отива за отопление на необходимите помещения. В същото време котелът и помпеното оборудване в котелното не трябва да работят на максимални режими, за да поддържат комфортна температура в стаите.

Ако външната топлопреносна мрежа е добре изолирана, то може да се полага в земята на малка дълбочина – тогава ще замръзне само при продължително прекъсване на подаването на топлоносителя и при много силен мраз.

Още няколко недостатъка на отоплителните тръби без изолация – това са конденз и замръзвания. В работен режим, когато по системата циркулира топлоносител, най-често – нагрята вода, не възникват проблеми със замръзването ѝ отвътре и кондензацията отвън. Но при аварии на топлопреносната мрежа тръбопроводите започват да „мокнат“, а после и да замръзват.

Топлоизолационният материал в такава ситуация дава няколко допълнителни часа, през които топлоносителят, макар и да изстива, но не толкова бързо.

Като цяло, изолацията на тръбите за топлоснабдяване се извършва:

• при полагане на комуникациите на отоплителната система извън помещенията;
• на участъци от тръбопроводи, разположени в неотопляеми подполи и тавани;
• при монтаж на топлопреносни мрежи и отклонения от тях към щрангове в мазета на многофамилни сгради.

Изолираните тръби – това са топли радиатори при намаляване на разходите за енергоносители. Тук е по-добре да се похарчи за топлоизолационни материали, отколкото да се плащат огромни сметки за отопление. Винаги е по-ефективно да се извърши изолация, отколкото да се харчи за гориво за печка или котел.

Преглед на изолациите на съвременния пазар

Всички топлоизолационни материали за отоплителни тръби се разделят на:

• ролкови;
• цилиндрични с разрез и без;
• полуцилиндрични („обвивки“).

Първите се продават на ролки, с тях тръбите се обвиват. Вторите представляват цилиндър от изолация с празна сърцевина, в която се вкарва тръбното изделие. Третите – това са две половини под формата на полуцилиндри, които се прилагат към тръбопровода отдолу и отгоре, образувайки в резултат топлоизолационна защита от всички страни.

Ролковият вариант е добър с това, че може да се монтира на тръби с всякакъв диаметър. Цилиндричните материали се полагат на тръбопроводи само с определен размер. Ако се извърши монтажът им на изделие с по-голямо сечение, отколкото са проектирани, то в топлоизолационния слой се образува празнина. Ефективността на изолацията в този случай рязко ще се намали.

В зависимост от вида на изолацията „цилиндри“ и „обвивки“ биват меки или твърди. В първия случай изолаторът може да се огъне за монтаж на завой на тръбопровода, а във втория подобни участъци от отоплителната система остават без изолиращо покритие.

Вид #1 – влакнести вати

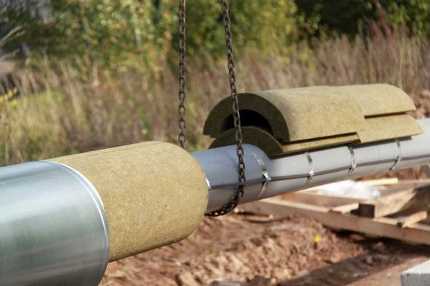

Стъклена вата и базалтова минерална вата на ролки – класика на изолацията. Тези материали са евтини, лесни за монтаж и притежават достойни топлоизолационни характеристики. Основният им недостатък – това е високата хигроскопичност. Те добре абсорбират влага, веднага губейки при това всичките си изолиращи свойства.

Ако за монтаж е избрана минерална вата, то самата тя трябва внимателно да бъде изолирана отгоре от вода, иначе този изолатор ще намокне и ще престане да бъде топлоизолатор.

Най-малко предразположена към попиване на влага е каменната (базалтова) минерална вата. Стъклената вата малко ѝ отстъпва в това отношение. Има и шлаков вариант, но от него е по-добре веднага да се откажете. При този тип минвата хигроскопичността е най-висока. За изолация на тръбопроводи за отопление, водоснабдяване и канализация не може да се използва.

Монтажът на минерална вата върху тръби се извършва с припокриване, последвано от закрепване на изолацията отгоре със стоманена лента или тел от неръждаема стомана. По топлопроводимост двата препоръчани за отоплителни системи варианта на минвата са сходни. Този показател при тях варира между 0,035–0,044 W/(m*⁰С).

При използването на минвата трябва да се помни, че с времето тя се усяда и уплътнява. В резултат на това ефективността на топлоизолацията ѝ намалява. Струва си веднага да се предвиди по-дебел слой, така че след няколко години да не се наложи да се върнете на изходна позиция и отново да полагате изолация върху тръбите.

Стъклената и базалтовата минвата ще издържи около 10 години. Но това е само при условие, че тя не се намокря и не бъде подложена на механично въздействие.

Вид #2 – разпенени полимери

Към тази категория изолации за тръби спадат материали на основа:

• полиетилен;
• полистирен (стиропор);
• пенополиуретан;
• каучук.

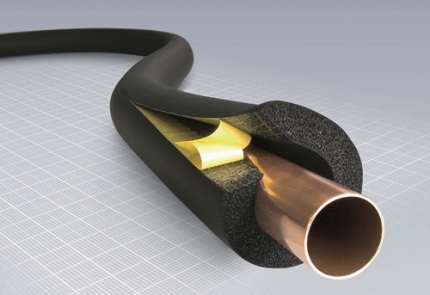

Първият от тези топлоизолатори се предлага в магазините като ролков материал от няколко полиетиленови слоя с въздушни мехурчета между тях, както и под формата на гилзи от разпенен порест полиетилен.

Топлопроводимостта на тази изолация е около 0,035 W/(m*⁰С). Тя не се страхува от влага и остава еластична дори при силни студове.

Основният недостатък на всички полимерни изолации за тръби е тяхната горимост (клас «Г4»), но влагата не им е страшна, а служат 30–50 години.

Полистиреновият топлоизолатор за отоплителни тръбопроводи се произвежда като две полуцилиндрични черупки. За да се гарантира липсата на празнини и студени мостове, много производители ги изработват с ключалки „шип-канал“ по дължина. За тръби с голям диаметър сегментите могат да бъдат не два, а три или четири. Топлопроводимостта на полистирола е 0,037–0,042 W/(m*⁰С).

Пенополиуретанът по плътност и други характеристики е подобен на полистиреновия аналог. Само че той малко превъзхожда последния по качество на топлоизолация. Топлопроводимостта на тази изолация е 0,035 W/(m*⁰С).

Именно него най-често използват за изолация на големи тръби в заводи. Такива готови изделия се използват при полагане на топлотраси в кварталите и за монтаж на отклонения от общите мрежи до къщи.

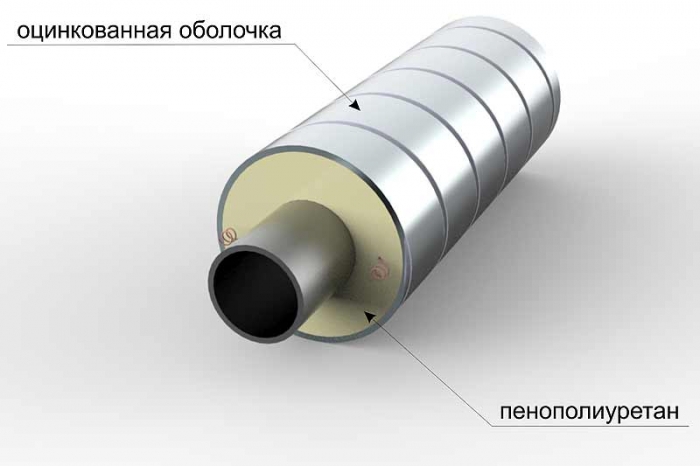

Пенополиуретановата изолация за вътрешнодомови тръбопроводи се произвежда като твърди черупки с външен слой от листова стомана. Този полимер се страхува от ултравиолетова светлина, има нужда от защита от светлина.

Разпенената гума по повечето характеристики повтаря полиетиленовия аналог. Тя обаче има по-голям диапазон на работни температури (от -190 до +175 °C) и струва много по-скъпо. Най-често се използва при топлоизолация на вентилационни системи и тръби с хладилен агент, където нейните свойства са по-търсени.

Вид #3 – комбинирани материали

Минералната вата е предразположена към натрупване на влага и загуба на топлоизолационни свойства. Полимерните изолатори са крехки и се страхуват от огън; в идеалния случай се нуждаят от допълнителна външна защита. За да се получат топлоизолатори с необходимите характеристики, много производители ги комбинират помежду си и с други материали.

Фолиото върху изолационния слой, чрез отражение на топлинната енергия, повишава неговите топлоизолационни свойства, а стоманата го предпазва от механични въздействия.

Към комбинираните изолатори за тръби спадат:

• полиетилен с външен фолиран слой;
• полимерни черупки със стоманена обвивка отгоре;
• минерална вата с хидроизолационна защита от полиетилен или фолио.

Също така в магазините се срещат топлоизолационни материали със самозалепващ слой. Те са по-лесни за монтаж и закрепяване по тръбите. Съединенията на такъв изолатор стават херметични без студени мостове. Цената му обаче е малко по-висока от тази на обикновения аналог.

Не се препоръчва да се използва алуминиево фолио без топлоизолационен слой от полимери или минерална вата за топлоизолация на отоплителни тръби. То има твърде висока топлопроводимост. Може да се прилага само като допълнителен слой.

Вид #4 – бои и пръскани пени

Освен готовите изолатори от фабрично производство, които трябва само да се поставят върху отоплителната тръба и да се закрепят, съществуват различни бои и разпръсквани състави. Последните превъзхождат «черупките» и ролковите аналози по качество на свързване с повърхността на тръбопровода и херметичност на топлоизолационния слой.

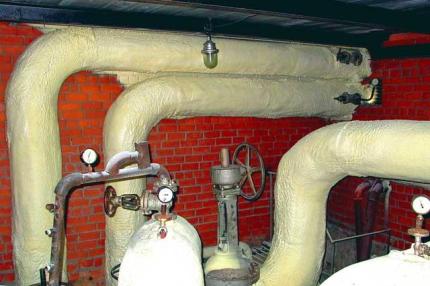

Полиуретановата пяна има отлични параметри на топлоизолация, но премахването ѝ от отоплителната тръба по-късно, ако е необходимо, ще бъде проблематично.

Разпръскваният полиуретан е отличен изолатор, който покрива магистралата с монолитен слой от всички страни. Въпреки това за временния му демонтаж за ремонт на отоплителния тръбопровод дори не може да се мисли. Трудно е да се нарече лесно.

Плюс това, полиуретановата пяна с времето се разпада под въздействието на ултравиолетовите лъчи. По-добре е да се използва само в затворени без прозорци мазета, а при монтаж на открито задължително да се покрива с друг строителен материал за защита от слънцето.

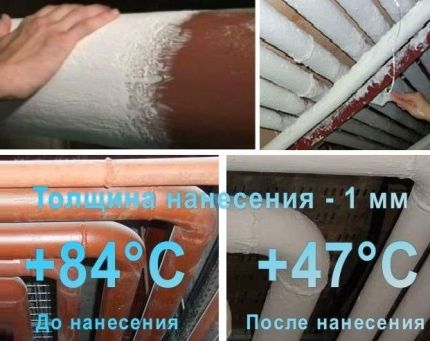

Течната топлоизолация е новост от последните години; двумилиметров слой от такова боядисване замества 40–50 мм полиетиленова или полиуретанова изолация.

Състои се топлоизолационната боя от:

• керамични микро-сфери;
• перлит;
• акрилни смоли.

С помощта на такава боя могат да се покрият всички извивки на тръбата за топлоснабдяване. Тя има отлични топлозащитни характеристики. Но специалистите препоръчват да се използва само като допълнителна изолация в допълнение към основната класическа.

Освен всички горепосочени материали за изолация на тръби може да се използва обикновен керамзит. Той е устойчив на огън и влага. Освен това е много евтин. За да се извърши топлоизолация около отоплителната магистрала, е необходимо да се направи кутия от дъски или метал.

И след това се изсипва вътре последният керамзит, така че тръбопроводът да бъде покрит с насип от всички страни.

Кой вариант на изолация е по-добър?

При избора на изолация за тръби на отоплителната система трябва да се вземат предвид:

1. Местоположение на магистралата (в земята, в мазето, на тавана).
2. Наличие на проблеми с гризачи.
3. Финансови възможности.
4. Диаметър на тръбите и конфигурация на тръбопровода.
5. Температура на нагряване на топлоносителя.

На практика плъховете и мишките избягват само стъклена вата. Освен това боята просто не е по силите им. Останалите изолации те могат напълно да изгризат, за да напълнят гнездото си.

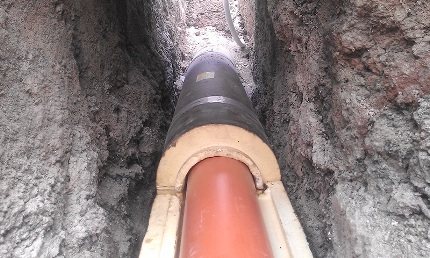

Ако се изолира външна отоплителна магистрала, тогава за нея се препоръчва да се вземе влагоустойчив твърд пенопласт или пенополиуретан, които по-малко намокрят.

Полиетиленът във всичките си варианти е устойчив на агресивното въздействие на цимента. Ако тръба с изолация се полага в стена с последващо запълване на отвора с бетон, тогава си струва да се предпочете именно полиетиленовият материал.

Пенополиуретановата пяна позволява да се достигнат всички участъци на магистралата, като я покрива надеждно с монолитен термоизолационен слой. Въпреки това за нанасянето ѝ е необходимо специално оборудване. Освен това пръскането на такава изолация върху тънки тръби е трудно, голяма част от пяната ще попадне върху околните стени.

При монтажа на отоплителна система на участъци с нестабилни почви и с включване на няколко сгради към един котел, най-оптималната изолация е лек полиетилен или тънък пенопласт. Не си струва да се прилага тук тежка каменна вата. Магистралите при разместване на почвата могат да не издържат на допълнителните натоварвания и да се спукат.

Изводи и полезно видео по темата

Избирайки изолация за тръбопроводи на отоплителна система, е необходимо да се вземат предвид няколко фактора наведнъж. За да ви е по-лесно да разберете този въпрос, ние направихме подборка от видеоматериали. Представените прегледи и сравнения непременно ще ви помогнат да се ориентирате в избора на топлоизолатор за тръби.

Изолация на външен тръбопровод от котелното до дома:

Преглед и правила за монтаж на изолационна тръба Energoflex:

Технология за изолация на тръба с пенопеноизол:

Да се изолират отоплителни тръбопроводи не е сложно, трябва само да се подбере правилно топлоизолационен материал. За топлотраси в земята е по-добре да се предпочетат влагоустойчиви и твърди изолации с външна обвивка от стомана, а за участъци на тавана си струва да се вземе лека минерална вата.

Всички те позволяват да се намалят разходите за отопление на дома и да се повиши ефективността на цялата отоплителна система. Само трябва да изберете правилно тяхната дебелина, ръководейки се от СП 41-103-2000.

Ако имате въпроси или искате да допълните материала с ценни сведения по темата – оставете, моля, коментари под нашата статия.
