Изчисление на диаметъра на газопровода: пример за изчисление и особености при полагане на газовата мрежа

Днес най-евтиният и достъпен вид гориво е газът. Обаче пътищата, които водят до дома взривоопасното гориво, трябва да се полагат с особено внимание и да се спазват всички стандарти. Затова собствениците на крайградски къщи трябва добре да знаят как да направят изчисление на диаметъра на газопровода и на какво да обърнат внимание при монтажа.

В представлената от нас статия са описани подробно начините за полагане на тръби и свързването им с къщата. Ще разкажем за това какви документи ще трябва да се получат и как да се контролира монтажът на системата. Информацията, предложена от нас за запознаване, се основава на строителните нормативи.

Защо да газифицирате дома?

Основната причина се състои в евтинията и удобството. Сложната икономическа ситуация в страната принуждава собствениците на частни къщи да търсят най-достъпния вариант за отопление на сградата. Затова изобщо не е изненадващо, че с времето собствениците на вили стигат до извода, че трябва да газифицират постройката.

Да, несъмнено, може да се отоплява жилището с помощта на електричество. Но такова решение е доста скъпо, особено ако трябва да се отопляват няколко стотин квадратни метра. Освен това капризите на природата под формата на силен вятър или ураган могат да скъсат кабелите и ще се наложи да се седи неизвестно колко време без отопление, храна и топла вода.

Съвременните газови магистрали се полагат с използване на здрави и висококачествени тръби и детайли. Затова природните катаклизми едва ли ще могат да навредят на такава конструкция

Още една алтернатива на газа е старият и изпитан начин — отопление с помощта на камина или тухлена пещ. Основният недостатък на подобно решение се състои в това, че съхраняването на дърва или въглища ще доведе до появата на мръсотия.

Освен това ще трябва да се отделят допълнителни квадратни метри за тяхното складиране. Ето защо синьото гориво ще заема водеща позиция още не една година, а въпросът за проектиране на газопровода за свързване на частния сектор ще остане актуален още много дълго.

Основни видове газопроводи

Съществуват три вида магистрали. Първият – това е газопровод с ниско налягане. За такава система максимално допустимото налягане е 5 kPa. Най-често този тип се прокарва в малки населени места. Също така се използва за газоснабдяване на медицински заведения, жилищни сгради, детски и обществени съоръжения.

За втората разновидност – магистрала със средно налягане – потокът от гориво може да се подава със сила до 0,3 MPa. Сферата на приложение на този тип се ограничава до осигуряване на газ за квартални и районни регулаторни станции.

Що се отнася до магистралата с високо налягане, тя е предназначена за подаване на гориво към големи промишлени предприятия. За собствениците на частни домове такова решение не е актуално. В крайна сметка в къщата газът се подава чрез тръба, чието налягане не надвишава границата от 5 kPa.

Прокарването на магистралата представлява сложен и трудоемък процес. За да защитите себе си и дома си от изтичане на газ, е необходимо да използвате качествена арматура и да следвате препоръките на специалисти.

Подробно за параметрите на налягането и класификацията на газопроводните мрежи по неговата стойност е написано в статия, с чието съдържание препоръчваме да се запознаете.

Норми и стандарти за полагане на тръби

В жилищни сгради газът постъпва чрез входове, идващи от разпределителните горивни станции. По правило те се инсталират на партерния етаж и по-нататък се прокарват по стълбищните клетки. Тръбата, която се подвежда към жилищната сграда, задължително се изработва по безшевен метод, а дебелината на стената ѝ е не по-малко от 3,5 mm.

При подвеждане на магистралата до частна къща тя трябва да се разполага на разстояние не по-малко от 15 cm от тръбите на водопровода и топлопреносната мрежа. В случай на телефонни или електрически кабели тази стойност се увеличава до половин метър.

Газопроводът основно се изработва от стомана. Ето защо, за да се предотврати корозията на тръбата, тя се покрива със специален изолиращ материал. Благодарение на това конструкцията не се допира до влажна почва.

Прокарването на газопровод в която и да е жилищна стая категорично се забранява. Той трябва да бъде разположен в отделно добре проветрявано помещение.

Начини за монтаж и техните особености

Газопроводът може да се полага по различни методи. Това е подземен, надземен или подводен монтаж. В сградите полагането на мрежата може да се извършва скрито или открито.

Всеки вид има своите предимства и недостатъци. Затова, преди да се даде предпочитание на някой от видовете, е необходимо подробно да се разгледат всичките му особености.

Предимства и недостатъци на подземния метод

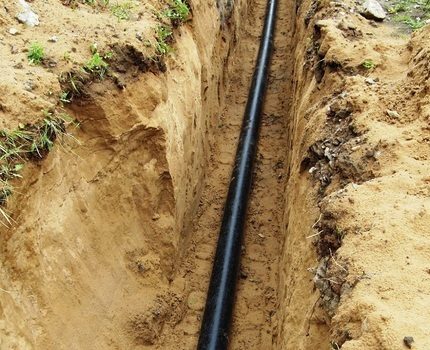

Съвсем доскоро при монтажа на газопровода предимно се използваше подземният начин. В този случай тръбите се полагат в предварително изкопани изкопи. При това тяхната дълбочина трябва точно да съответства на стойността, посочена в проекта. Днес подобно решение се използва все по-рядко.

Падането на търсенето е свързано със скъпотията на този вид полагане. Освен това изкопаването на ями, където ще се полагат тръбите, ще отнеме доста време. В момента инженерите предпочитат безтраншейния метод. Неговата особеност се състои в използването на оборудване, което може да извършва хоризонтално-насочено сондиране.

Благодарение на това цената на полагането се понижава трикратно, а времето, необходимо за организиране на главния тръбопровод, се намалява поне наполовина.

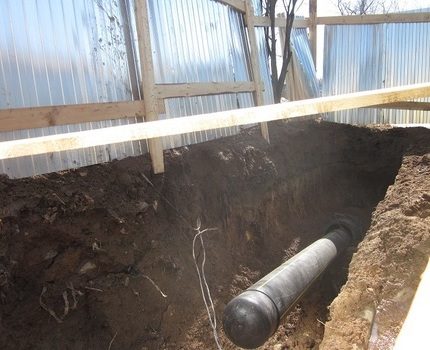

Хоризонтално-насоченото сондиране позволява да се избегне демонтажът на пътното платно. Освен това сондажът без никакви проблеми може да заобиколи някакво препятствие, например вече положен тръбопровод.

Подземният метод на сондиране с помощта на ГНБ оборудване освобождава от необходимостта да се възстановяват зелените насаждения. Затова такова решение може да се нарече максимално безвредно за околната среда. Монтажът по този метод представлява сондиране на пилотен сондаж, който впоследствие се разширява до необходимите размери.

След това стените се укрепват с помощта на специален разтвор. За да се предпази тръбопроводът от подземни водни потоци и прекомерни механични натоварвания, той се поставя в защитна обвивка. Завършващият етап е прокарването на тръбите през сондажа.

Външна организация на газопровода

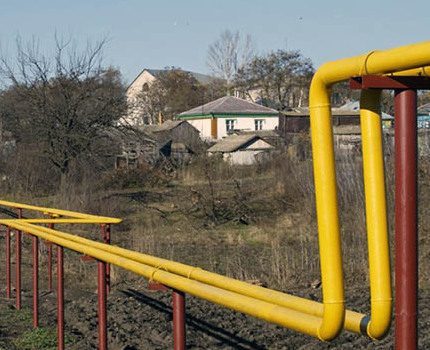

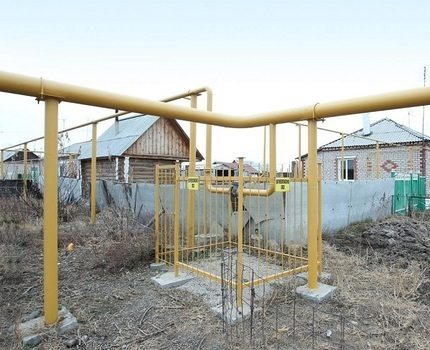

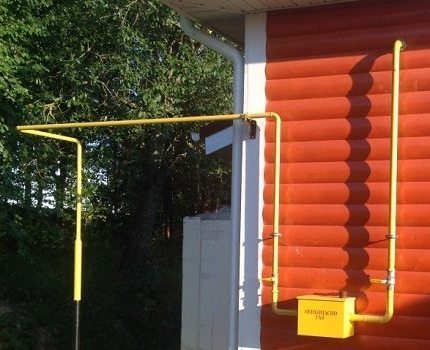

Външният метод се използва най-често. В този случай газопроводът по правило се прокарва по двора на вилата. При това конструкцията трябва да бъде защитена от неупълномощени лица. За тази цел тръбите се разполагат на значителна височина.

Специално внимание трябва да се обърне на фиксацията. Крепежните елементи трябва да бъдат максимално здрави и надеждни, за да се минимизира рискът от падане и, като резултат, от повреда на газовата тръба.

Със сглобяването на конструкцията трябва да се занимават само опитни и квалифицирани специалисти. При това монтажът трябва да се извършва в съответствие със строителните правила и техническата документация.

наземно и надземно полагане

В сравнение с подземния метод на монтаж, надземният ще струва почти наполовина по-евтино. Но в този случай трябва да се обърне специално внимание на защитата на конструкцията от въздействието на околната среда и механични повреди.

Например, тръбата трябва да бъде изолирана, за да не попадат върху нея атмосферни валежи и да не се усещат температурни разлики. При това типът защита се избира в зависимост от климатичните условия на региона.

За да се предотврати неразрешено свързване към магистралата, е необходимо да се погрижите за охрана. Тъй като тръбата лежи върху специални опори на земята, трети лица могат да получат достъп до нея без проблем. Затова, за разлика от подземния монтаж, подобно решение е по-малко надеждно.

Надземният газопровод ще бъде идеално решение за добре охранявани частни домове и вили. Особено ако не е възможно да се положат тръби под земята поради доста гъста мрежа от инженерни комуникации.

Кой начин за монтаж на газопровода е по-добър?

Да се даде предпочитание на едно или друго решение е необходимо в зависимост от климата на региона, където ще се извършват работите, плътността на застрояване и характеристиките на почвата. Съответно, просто няма еднозначен отговор.

За да разберете кой метод на монтаж е най-добре да изберете, следва да се вземат предвид следните препоръки:

1. Ако почвата на обекта се характеризира с висока корозионна агресивност, то най-правилното решение ще бъде монтаж на газопровод по надземен метод.
2. При пресичане на път от тръбопровода, икономически изгоден е комбинираният вариант. Тоест в района на пътното платно тръбата трябва да се намира над земята, а на селския участък – да се полага в траншеи.
3. В случай на прокарване на тръбопровод през съседни участъци се препоръчва да се избере надземен (открит) метод.
4. При преминаване на газопроводното разклонение през участък с разклонена система от електропроводи, разумно решение ще бъде скрит монтаж на магистралата.

Начинът на полагане влияе пряко върху материала, от който трябва да бъде изработен тръбопроводът. Въпросът, свързан с това коя тръба и арматура да се използват в даден случай, ще бъде разгледан по-нататък.

Какви документи ще са необходими?

Преди да пристъпите директно към монтажа, ще трябва да се заемете със събирането на необходимите документи. За да направите това в максимално кратък срок, трябва незабавно да подготвите паспорт, както и документация, която потвърждава собствеността върху обекта и разположената върху него къща.

Следващият етап се състои в подаване на заявление до съответната служба. В него се изразява желание за газифициране на къщата. Служителите ще издадат бланка, в която са изброени всички технически условия.

Документът, издаден от газовата служба, се попълва от специалиста, който изготвя проекта. Изберете квалифициран проектант. Защото от неговата компетентност зависят резултатът от работата и безопасността на обитателите.

Съгласно проекта се извършва монтаж на газовата мрежа. Понякога тръбите се прокарват през имоти на съседи. В този случай е необходимо да поискате от тях писмено разрешение за извършване на такъв вид работа.

Освен изброените по-горе документи, също така ще трябва да получите следните документи:

• акт за въвеждане в експлоатация на оборудването, работещо на газ;
• договор за изготвяне на техническа документация и извършване на работи;
• разрешение за доставка на природен газ и заплащане на тази услуга;
• документ за инсталиране на оборудването и газификация на дома.

Също така ще се изисква обследване на комина. След това специалистите ще издадат съответния акт. Последният документ — разрешение за газификация на частен дом — се издава от местната архитектурно-планировъчна компания.

Как да се изчисли диаметърът на газопровода?

При изготвянето на проекта се обръща специално внимание на диаметъра на тръбата. Това ще направи проектантът, използвайки сложни формули или програма.

За да не се занимавате с разнообразни формули, добър избор ще бъде да използвате една от специализираните програми. За щастие, такива програми в интернет има в изобилие. Ползването на калкулатори е изключително лесно — просто трябва да попълните полетата със съответната информация.

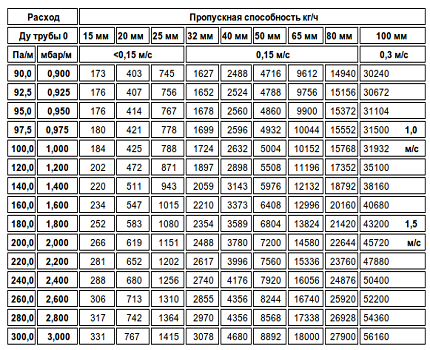

За да определите оптималния диаметър на газопроводната магистрала, можете да използвате таблица. За да получите необходимата стойност, просто изберете необходимата стойност на разхода на гориво.

Стандартните цени за свързване на частно домакинство към магистралния газ са дадени тук. Собствениците на крайградски парцели трябва да знаят, “какво ще струва” газификацията.

Избор на тръби и крепежни елементи

Тъй като магистралата със синьо гориво е обект с повишена опасност, всички използвани арматури трябва да разполагат с необходимите сертификати за качество. В противен случай комисията, която извършва окончателната проверка, няма да позволи домът с такива тръби да бъде газифициран.

Тънкости при избора на материала

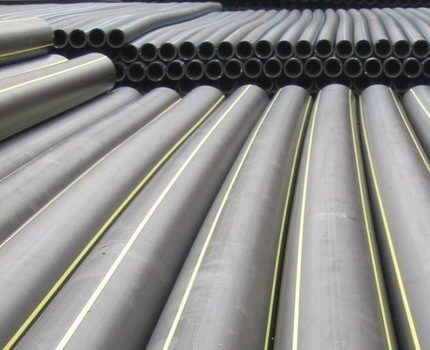

Материалът на тръбите се избира в зависимост от метода на полагане на тръбопровода. Най-голямо търсене се ползват изделия от полиетилен и стомана. Основното предимство на последния вид се състои в универсалността. Всъщност стоманените тръби могат да се използват както за подземно, така и за надземно полагане. Но такова решение ще струва по-скъпо.

Полимерният тръбопровод може да се използва само за скрит монтаж. Това се дължи на факта, че под въздействието на слънцето материалът се разлага и бързо губи свойствата си.

Що се отнася до крепежните елементи, за монтажа ще са необходими ъгълчета, муфи, тройници, кръстовини, заглушки и преходници. По правило те се изработват от чугун, стомана или полиетилен.

Също така не бива да отлагате инсталирането на брояча. В крайна сметка той ще позволи значително да се намалят разходите.

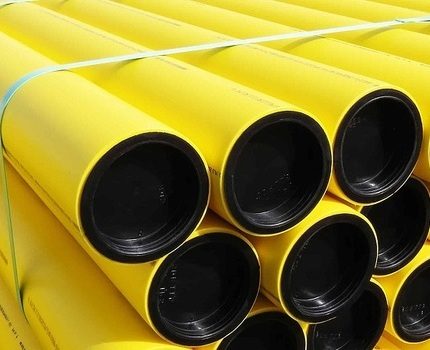

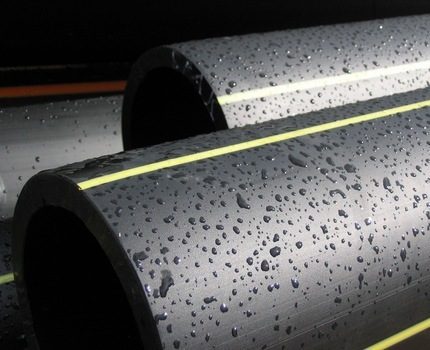

Предимства на полиетиленовите тръби

На първо място, такава арматура не ръждясва с времето. Ето защо тя позволява да се спести от поддръжката и ремонта на тръбопровода. Благодарение на специална технология на производство, полиетиленовите изделия имат абсолютно гладка вътрешна повърхност. В резултат на това скоростта на потока на горивото по никакъв начин не се забавя.

Едно от основните предимства на полимерните тръби е тяхната безопасност. В тях няма да се появят никакви блуждаещи токове, поради които газът може да експлодира. Така че при подземно полагане няма никаква необходимост да се използва специален скъп футляр.

Ако сравним теглото на стоманената тръба и полимерната, то последният вид е по-лек цели 7 пъти. Такова свойство позволява значително да се намали стойността на строителството, тъй като не е необходимо да се привлича техника, притежаваща повишена товароподемност.

Полиетиленовият тръбопровод при спазване на всички стандарти ще служи не по-малко от половин век. При това с течение на времето неговите експлоатационни характеристики по никакъв начин няма да се влошат.

Тръбите, изработени от полиетилен, благодарение на своята гъвкавост заслужиха уважението на специалистите. Благодарение на това монтажът по метода на хоризонтално-насочено сондиране няма да предизвика никакви трудности или проблеми. Такова решение е особено актуално, когато сондажът има неравна форма или при създаването му са открити някакви препятствия.

Кога трябва да се откажем от полимера?

В някои случаи полиетиленовите изделия ще бъдат лош избор. Към ограничаващите условия се отнася ситуацията, когато температурата на почвата през зимния период може да падне под -15 градуса.

От пластмасовия тръбопровод трябва да се откажете в региони, където има риск от възникване на земетресение с магнитуд над 7 бала по скалата на Рихтер.

Използването на полимерна арматура също се забранява в следните ситуации:

• по тръбопровода ще се подава втечнен въглеводород;
• избран е открит начин на монтаж;
• ако газовата магистрала преминава над някакви препятствия (железопътна линия или автомобилен път).

След като всички необходими изделия са закупени, а документите са събрани, може да се запознаете с особеностите на полагането на магистралата със синьо гориво.

Ред на полагане на газопровода

Въпреки че монтажът на тръби трябва да се извършва само от професионалисти с необходимата квалификация, всеки собственик на частен дом трябва да се запознае подробно с реда на извършване на работите. Това ще избегне неприятности и появата на непланирани финансови разходи.

Монтаж на щранга и подготовка на помещението

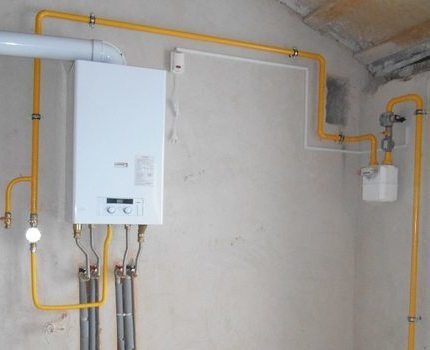

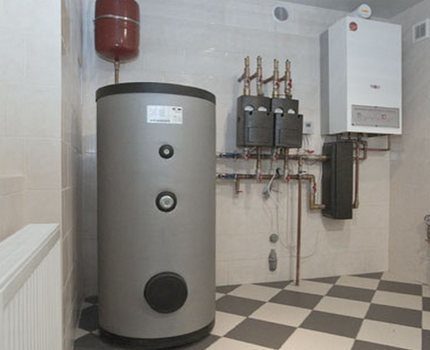

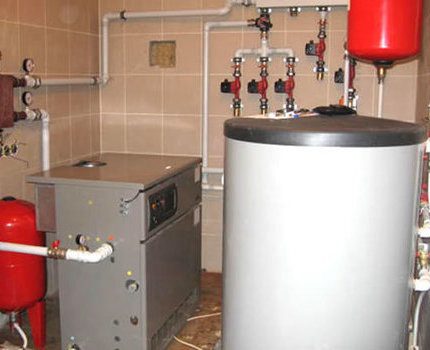

Ако частен дом се газифицира с цел организиране на отопление, трябва да се погрижите за обзавеждането на помещението. Стаята с цялото оборудване трябва да бъде отделна и да има доста добра вентилация. Все пак природният газ е не само взривоопасен, но и токсичен за човешкия организъм.

В котелната задължително трябва да има прозорец. Това ще осигури възможност за проветряване на помещението по всяко време, което ще позволи да се избегне отравяне с изпарения на гориво.

Що се отнася до размерите, височината на таваните в стаята трябва да бъде не по-малко от 2,2 м. За кухня, в която ще бъде монтирана печка с две горелки, ще бъде достатъчна площ от 8 м², а за модел с четири горелки – 15 м².

Ако за отопление на дома се използва оборудване с мощност над 30 kW, то котелната трябва да бъде изнесена извън дома и да представлява самостоятелно стояща сграда.

Газът се подава към вилата чрез устройство за влизане, представляващо отвор над основата. То се оборудва с особен кожух, през който преминава тръба. Единият й край се свързва към щранга, а вторият е част от вътрешната система за подаване на газ.

Монтажът на щранга се извършва строго вертикално и конструкцията трябва да бъде отдалечена от стената на разстояние не по-малко от 15 см. Арматурата може да се закрепи с помощта на специални куки.

Тънкости при изграждане на вътрешната система

По време на инсталиране на тръбопровода в стената всички негови части трябва да бъдат прекарани през втулки. Същевременно цялата конструкция трябва да се покрие с маслена боя. Свободното пространство между тръбата и втулката се запълва с помощта на намазана с катран кълчища и битум.

Необходимо е да се постигне по време на монтажа на тръбопровода да се използват възможно най-малко резбови и заваръчни съединения. Такъв подход ще позволи цялата конструкция да бъде максимално надеждна. Съответно, за това трябва да се подбират тръби с максимална дължина.

Всеки от възлите се сглобява долу, а на височина се извършва само закрепване на предварително подготвените компоненти. Ако диаметърът на тръбите не надвишава 4 см, те могат да се закрепят с помощта на хомути или куки. За всички останали се препоръчва използването на конзоли или окачващи скоби.

Заваряване, сглобяване и правила за приемане

Със спецификата на организацията на автономно газово отопление ще ви запознае следващата статия, която детайлно разглежда вариантите на отоплителни агрегати. На самостоятелните майстори ще бъдат полезни схемите за обвръзка на котли, представени в препоръчвания от нас материал.

Всички съставни части на тръбопровода се свързват помежду си чрез заваряване. При това шевът трябва да бъде качествен и надежден. За да се постигне това, е необходимо предварително да се изравни краят на тръбата и да се почисти около 1 см от всяка нейна страна.

Що се отнася до сглобяването на резбовите съединения, за това трябва да се използва специална методика. Първо, съединението се обработва с помощта на белила. Следващият етап се състои в навиване на дълговлакнест лен или специална лента. Едва след това може да се затегне резбовото съединение.

Щом майсторите приключат работата, в дома трябва да пристигне комисия. Тя извършва опресовка на газопровода и проверка на качеството на монтажа. Освен това, задължително собственикът се инструктира за правилата за използване на газопровода. Също така служителите ще разкажат как правилно да се експлоатира оборудването, което консумира синьо гориво.

Изводи и полезно видео по темата

Видео #1. Всичко за газификацията на частен дом:

Видео #2. Основните етапи на монтажа:

Прокарването на газовата магистрала до частен дом е трудоемък и отговорен процес. В крайна сметка, от качеството на извършените работи пряко зависи безпроблемността на подаването и безопасността на обитателите. Затова е по-добре да се довери извършването на изчисленията и самия монтаж на висококвалифицирани и опитни служители.

Оставете, моля, коментари в разположения по-долу блок. Разкажете за това как сте свързали вашия или съседския дом към магистралното газоснабдяване. Задавайте въпроси по спорни моменти, публикувайте снимки с процеса на прокарване на тръби или свързване на оборудването.
