Разстояние от газова печка до аспиратор: норми и правила за монтаж на устройството

Уверени сме, че ако ви потрябва да инсталирате абсорбиращо устройство, ще се възползвате от помощта на майстор. Междувременно, за да изберете разстоянието от газова печка до абсорбатор, ще трябва да забравите за бързане и да вземете предвид средно повече от пет фактора, които са актуални за вашата кухня.

Нали не бихте искали повторен монтаж? Монтажът на абсорбатора е поредното звено в обзавеждането на кухнята, и извършената работа по качество не трябва да отстъпва на всичко останало.

При инсталиране на абсорбатор възникват грешки, поради които уредът с времето става неизползваем. Потребителите, на които се е счупило устройството, понякога съжаляват за парите си за нова техника и започват да проветряват кухнята многократно по-често и по-дълго. За да не се случи това с вашия абсорбатор, събрахме цялата важна информация относно височината на монтаж и правилата за монтиране на уреда.

Абсорбатор над готварската повърхност

Абсорбаторите над печки подобряват локалната вентилация, циркулацията на въздуха в цялата стая. Вградените вентилационни канали се справят зле със същата задача и пред собствениците на кухнята стои избор – да използват абсорбиращо устройство или постоянно да отварят прозорците, както лятото, така и зимата. Мебелите и облицовката ще запазят вида си, ако парата от ястията излиза бързо.

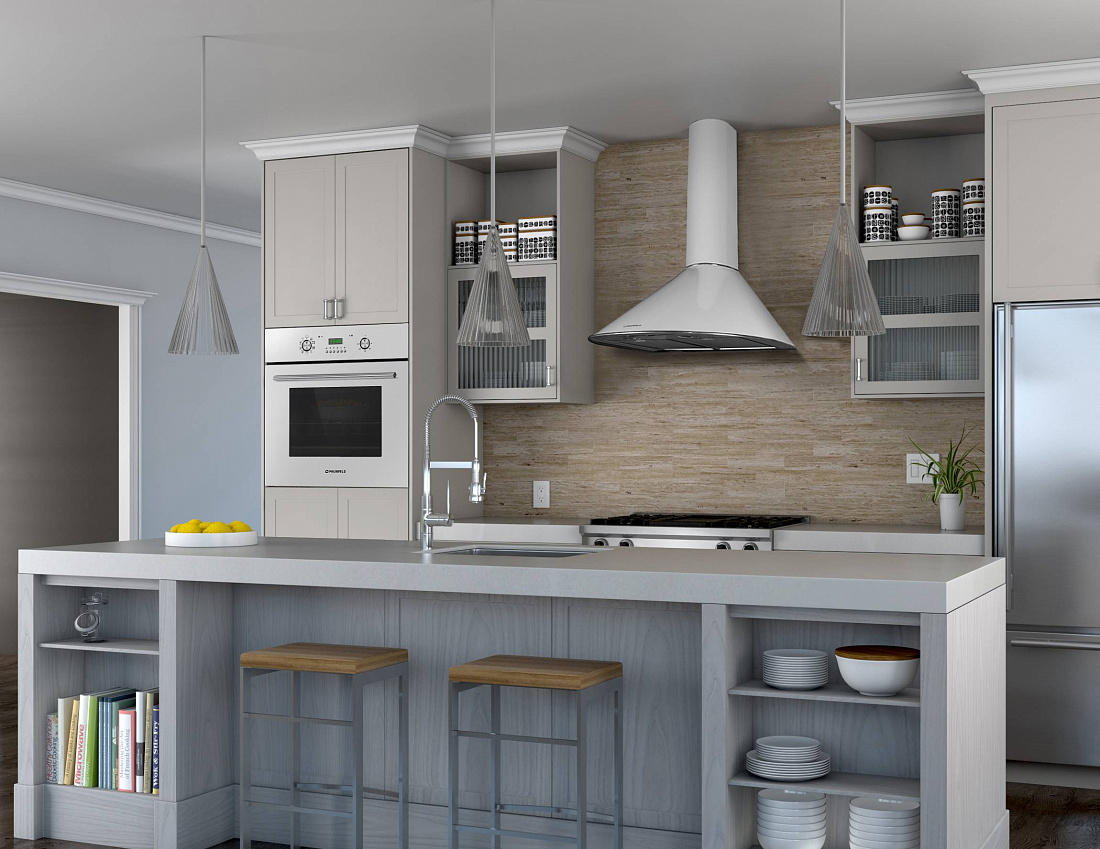

На изображението – абсорбатор от класически куполен модел, но с по-рядка за съвременността закръглена форма и въздуховод, отиващ към тавана

Вентилационните устройства биват 2 вида по начин на действие и имат повече от 10 разновидности по строеж. Абсорбаторите се поставят над газови печки, електрически такива, уреди от смесен тип.

Свойствата на въздуха стават по-добри благодарение на това, че абсорбаторът премахва:

• пара;
• остатъци от горене на газове;
• замърсеност;
• сажди;
• миризми.

Уредите почистват газообразната среда по проточен (отвеждащ) и рециркулационен начин. Устройствата от 1-ви вид втеглят въздуха и го извеждат от сградата. Сред недостатъците трябва да се отбележи, че системите се нуждаят от канали и че кухнята трябва да се пълни с въздух отвън.

Рециркулационни абсорбатори поемат въздушната маса, прекарват я през филтри и я връщат обратно. Почистват въздуха дълго, а техните части се износват бързо, което е основният недостатък.

Най-малката височина на монтиране на абсорбатора в случай на газов котлон е 75–85 см между долния ръб и горелките, освен това точните цифри са посочени в инструкциите към оборудването. Уредите с по-малка сила на издърпване, около 300 м³/час, обикновено се поставят по долната граница на интервала, т.е. на 75 сантиметра.

Същото разположение подхожда за системи, които нямат 10-сантиметров запас по ширина на всяка от страните на котлона. Абсорбаторите за електрически уреди се закрепват средно с 10 см по-ниско — на 65–75 см над готварската повърхност.

Идеалният сенник на абсорбатора излиза пред и отстрани на котлона, има по-голяма дълбочина, ширина и площ от готварската повърхност.

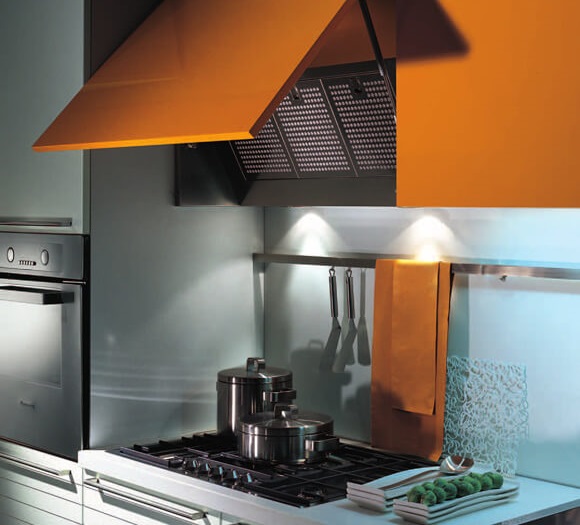

В общите правила има изключение за наклонените системи. Над газовите котлони те се монтират на 55–65 см по долния ръб. С 20 см по-високо, отколкото над електрическите, при които е достатъчно разстояние от 35–45 см.

Всички видове абсорбационни системи се поставят по долния ръб не по-високо от 90 см над готварската повърхност на всеки уред. Островният абсорбатор с ширина 1,3–1,5 метра може да се повдигне още с 5–10 см. Неспазването на долната граница за монтаж увеличава риска от повреда на частите и запалване на мазния филм.

На височината на разположение над газов или друг котлон материалът на абсорбатора не влияе. На разположението в рамките на допустимия интервал — също.

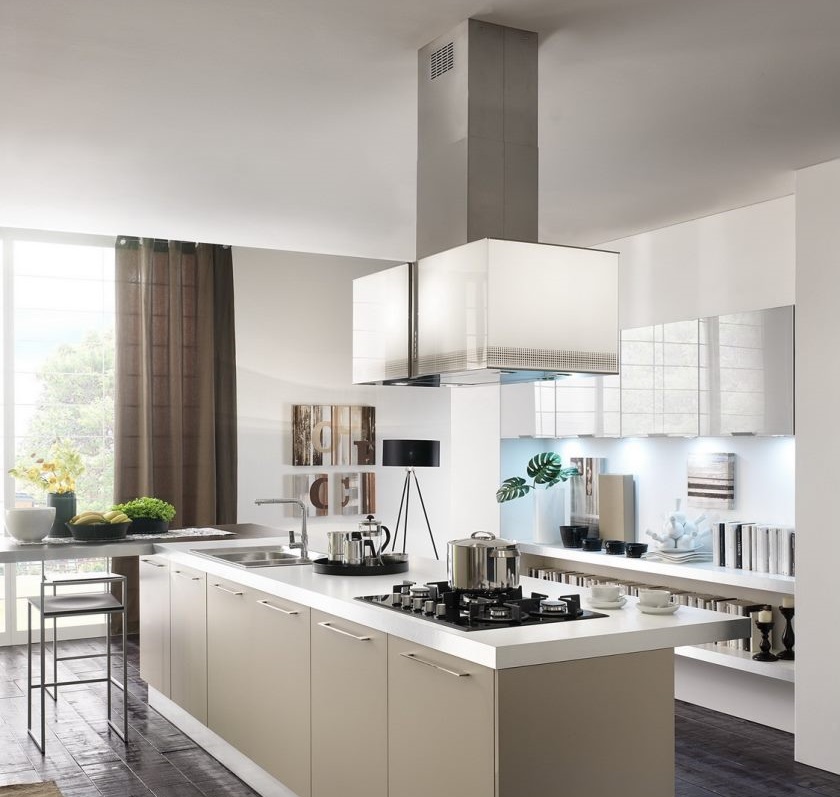

Островните абсорбатори се монтират над кухненски острови и полуострови: уредите се изработват с правоъгълна, цилиндрична, квадратна, Т-образна форма, а също и като обърнати маси и необичайни геометрични фигури.

При избора на височина се вземат предвид три допълнителни фактора:

1. Наличието на организирана естествена вентилация от приточно-смукателен тип и разстоянието до нея. Колкото по-малко е разстоянието, толкова по-високо може да се монтира уредът за котлона.
2. Конфигурацията на кухнята, мебелите и домакинските уреди. Става дума за разположението на втория ред на кухненския модул, обектите над абсорбатора, височината на таваните, както и за наличието, размера и особеностите на капака на котлона.
3. Наличието на фурна. Загрятата фурна влияе зле на вътрешните части на абсорбатора. Над стандартния уред с фурна абсорбаторът се монтира по-близо до горната граница на нормата, ако нищо не пречи на това.

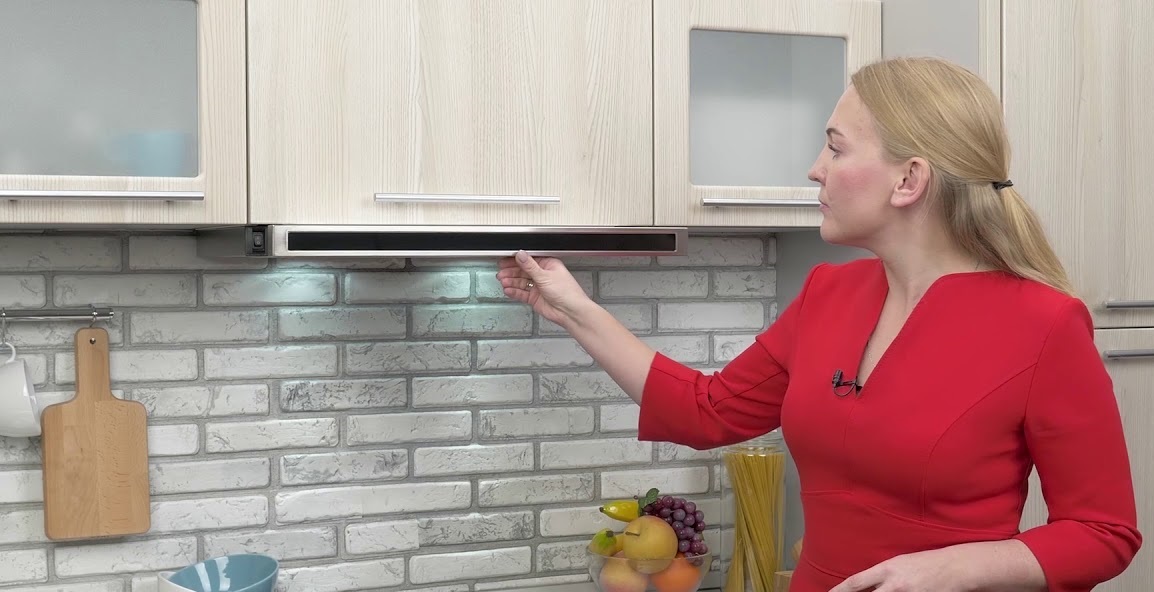

Трудности възникват поради конструкцията на абсорбатора. Окачените телескопични са предвидени за монтаж под дъното на висящия шкаф, което ограничава избора на височина. Същото се отнася и за вградените модели, които „заменят“ дъното на мебелната секция, но шкафчетата за закрепване и скриване на въздухозаборника се сменят, ако се наложи.

На монтажа на стенни абсорбатори на оптимална височина понякога пречат тръби и капаци на котлоните. Островните модели се закрепват към тавана, затова тяхната височина по долния ръб се определя от габаритите.

За всички, които готвят, трябва да се осигури достъп до задната част на абсорбатора; до неговия контролен панел, който обикновено е отпред, всеки възрастен ще може да достигне дори при максимална височина на поставяне.

В пространството между готварската плоча и долната част на абсорбатора не трябва да се използват контакти. Точката за захранване с електричество се предвижда на височина 2—2,5 метра над пода, във висящите шкафчета или точно над тях.

Контактът се отдалечава на минимум 15 см от въздуховода. Най-универсалната височина за гнездото се счита ниво от 200 см над пода и 110 см над печката или работния плот.

Изчисляване на мощността на абсорбиращото устройство

Според СНиП 2.08.01-89 нормата за отстраняване на обработения въздух за 4-конфорни печки е 90 и повече кубични метра на час. ГОСТ 26813-99 изисква от вентилационните инсталации мощност от 200 м³/час.

А ето, че да се монтира механична (принудителна) вентилация в кухнята задължава СНиП 2.04.05-91.

Преди избора на височина и монтажа трябва да се определи необходимата производителност. Монтирането на слаба система в голяма кухня е загуба на пари.

Минималната мощност за ефективно пречистване на въздуха се определя по формулата N=S×h×12×1,3, където:

• S — площ на кухнята;
• h — височина на таваните в помещението;
• 12 — толкова пъти трябва да се обновява въздухът в кухнята за един час;
• 1,3 — еквивалент на 30% — приблизителен показател за загуба на мощност поради движението на въздуха по извивките, съединенията, отворите и филтрите.

Към получения резултат се добавя малък резерв и без посочените 30 процента, тъй като изчислението на производителността на абсорбаторите от производителите понякога е неточно.

Собствениците на средни кухни трябва да се ориентират към модели с мощност 350, 400, 450 и 500 м³/час. Показателят се подбира не по-голям от пропускателната способност на използваните вградени вентилационни канали.

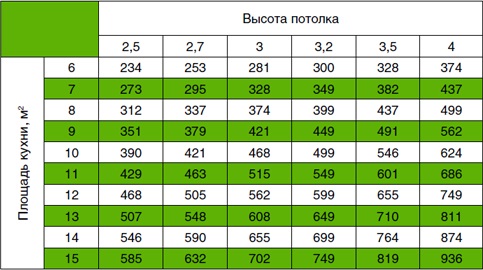

В таблицата е показана минимално необходимата мощност на абсорбатора в м³/час (със закръгляване до цели числа) по вече описаната формула N = S × h × 12 × 1,3 — с показатели за площта на кухнята, височината на тавана и други множители — изчисленията са подходящи за кухни с врата

Множителят «12» може да се увеличи до 20, ако печката е газова и с повишена мощност. Увеличават го и за електрически уреди, също според критерия за производителност (до 15). Минималната стойност на коефициента е 10.

Пътят на въздушния ръкав се прокарва така, че да не се закрива решетката на вградената вентилация. Избягват се сложна геометрия и голяма отдалеченост на участъците на въздуховода.

В апартаментите не може да се прокарва комуникация към отвора навън без разрешение. Повече подробности за тънкостите при избора на абсорбатори можете да прочетете в този материал.

Инсталиране на абсорбираща система над газова печка

Първо на хартия се отбелязват комуникациите и разположението на мебелите — планирани или готови данни. За абсолютна точност се чертаят линии по стените.

Задължително се взема предвид електробезопасността. Без заземяване не може, и ако няма подходящ контакт в кухнята, то в ел. табло се поставя устройство за защитно изключване (УЗО) на 16 ампера.

Уредът се свързва към силовата мрежа с три проводника: фаза, нула и земя. В таблото се намира глуха неутрала с гайки и проводници. От нея се прокарва собствен проводник с напречно сечение от 2,5 мм². Жилото се поставя отделно или върху други, ако има техническа възможност.

Не може самостоятелно да се откача вече закрепен проводник – може да удари ток. Аспирационната система се свързва чрез автоматичен прекъсвач на 6,3 ампера.

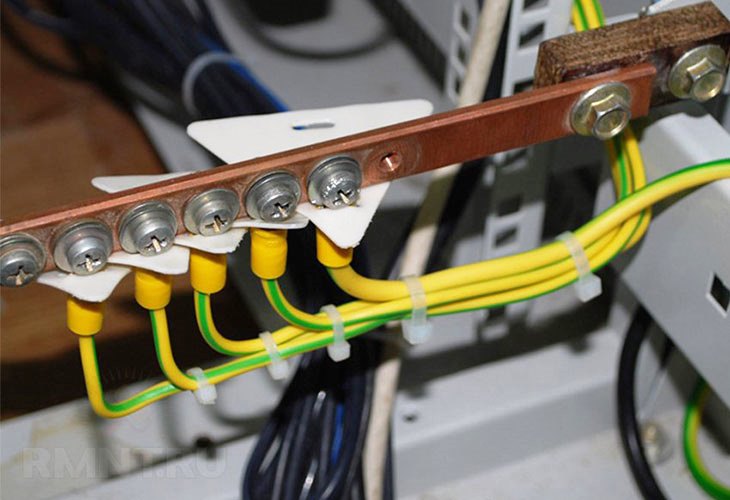

Проводниците за заземяване са жълто-зелени на цвят, това е така нареченият защитен нулев проводник, а работният нулев проводник се обозначава с проводници със син цвят.

В новите апартаменти има контакти от евро-тип и контур за заземяване. Уредът се свързва към клема с надпис GND (Ground) или с три линии с различен размер. При аспирационни уреди без гнездо за заземяване проводникът се закрепва към металната част.

За безопасни модели се считат аспирационни уреди с автоизключване, които прекратяват работа след късо съединение или запалване.

След началните мероприятия се преминава към разчертаване на мястото за аспирационния уред и изчисляване на крепежните части. За последен път се измерва разстоянието от аспирацията до печката и се сравнява с нормата за височина над газовите уреди.

Въздуховодът за аспирацията се прави максимално прав и къс, но без нарушаване на относителната правота в съединенията и без ъгли, които съществено се различават от прав ъгъл. Преходните части между участъците се използват с леко заоблена форма. В идеален случай завоите се състоят от множество къси части.

Площта на напречното сечение на прохода се променя, само ако няма други варианти. Общо се правят не повече от три извивки. При запушена вентилационна шахта аспирацията ще работи зле, и тогава се използват циркулационни системи и се минава без въздуховод.

Монтаж на абсорбатор между шкафчета

Първо се сглобява вентилационният ръкав. Въздуховодите биват с квадратно и кръгло напречно сечение, а типичният размер е 13×13 см. Диаметърът се избира според направения отвор във вентилационната решетка или стената и се поддържа непроменен по цялата дължина.

Предпочитание се дава на въздуховоди, изработени на основата на пластмаси или метали, с гладка вътрешна повърхност и обратна клапа.

Вентилационен ръкав, сглобен от къси фрагменти и дълга тръба: по този начин се създават твърди конструкции с плавни праволинейни преходи.

Етапи на монтиране на аспирационния уред:

1. Пробиваме отвори за метизи или винтове за закрепване на аспирацията.
2. Завиваме крепежните елементи.
3. Проверяваме хоризонталността между винтовете със строителен нивелир.
4. Затягаме крепежите до работно положение.
5. Закачваме аспирацията на винтовете. Уверяваме се, че крепежите издържат натоварването. Затягаме винтовете по-здраво, ако има нужда.
6. Свържете изсмукващия уред с въздуховода, който вече е закрепен към вентилацията или друг извод.
7. Включете устройството в контакта. Проверете как работи в различни режими на мощност.

Уредите с декоративен корпус се монтират без рамка. След успешен пуск на абсорбатора, декоративната част се поставя на мястото ѝ.

Подробната инструкция за свързване на абсорбатора към вентилацията може да се прочете в друга наша статия.

Други варианти за монтаж

Абсорбаторите се закрепват не само между шкафчетата, но и вътре. В комплектите мебели понякога се правят модули за изсмукващия уред.

Монтажът в непригодена секция включва три етапа: подготовка на окачния шкаф, неговото закрепване и прокарване на комуникациите, и монтаж на работния уред.

Специална секция за вграден абсорбатор: агрегатът може да се скрива по време на престой, но в такива шкафчета почти никога няма място за съхранение

Подготовка на окачния шкаф:

1. Отвинтете вратичките.
2. Свалете модула от пантите на стената. Втори човек трябва да поддържа шкафчето, за да не падне. Може също да се направи временно закрепване със съседните стени на други шкафове.
3. Демонтирайте долния рафт на корпуса. Уверете се в съвместимостта на техниката и шкафчето. Страничните части при необходимост подрежете.
4. Определете каква ще бъде дълбочината на разполагане на въздуховода в шкафчето. След това от горния и вътрешния рафтове изрежете части по очертанията на въздушния канал и дълбочината на разположение. Предвидете също място за захранващия кабел.
5. На вътрешния рафт направете четири отвора за фиксиране на абсорбатора — ако конфигурацията на уреда предвижда такова закрепване. В други случаи монтирайте летви.

Шкафчето се поставя обратно и се организира свързването към електрическата мрежа. Абсорбаторът се вгражда в отделеното пространство и се закрепва с самонарезни винтове. След това се свързва с въздуховода, а рафтовете при необходимост временно се премахват.

Накрая вратичката се връща на мястото си, но по възможност се преправя на повдигаща се. При желание се добавят газлифтове.

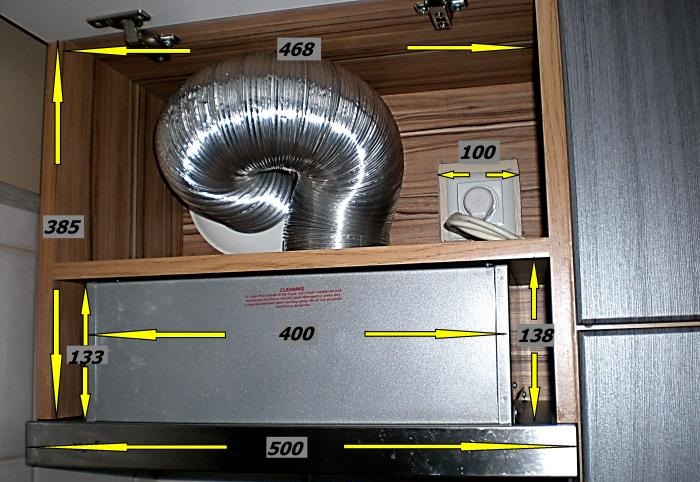

Пример за изчисляване на габаритите (мм) за монтиране на изсмукващия уред в долната част на шкафчето със закрепване с четири самонарезни винта към вътрешния рафт.

Тясна кухня има смисъл да се оборудва с абсорбатор без обвивка като декоративна облицовка или шкаф за вграждане, които постепенно губят привлекателния си вид. Ролята на опорна конструкция може да се отдаде на самоделна рамка от метални ъгълчета.

Детайлите се събират в правоъгълна конструкция и след това всичко окончателно се измерва и се определя място за носещите самонарезни винтове-щифтове, на които ще се държи рамката. Още преди монтажа до рамката се прокарва заземителен проводник. Накрая остава да се закрепи абсорбаторът в рамката, да се окачи уредът, да се свърже с готовия въздуховод и да се пусне за проверка.

Изводи и полезно видео по темата

Височина на монтаж над плочата, особености на инсталацията и някои интересни моменти:

Преглед на нюансите на конструкцията и свързването на аспираторите, различни грешки:

Почистване на мастния филтър на аспиратора, за да се увеличи мощността на уреда и да се удължи срокът му на експлоатация — начини:

В статията предоставихме изчерпателна информация за нюансите, които ще трябва да се вземат предвид преди поставянето на аспирационния уред. Посочихме стандартите за височина на аспиратора над газовата печка, сравнихме ги с нормите за електрическите. Долното ниво на монтаж започва от 75 см над газовите горелки.

Наклонените уреди могат да се окачват на 55 см. Височината се определя също според указанията на производителя, размерите на аспиратора, неговата мощност, оформлението на кухнята и мебелите. Устройствата за работа над кухненски печки биват проточни и циркулационни. Уредите от 2-ри тип почистват и връщат въздуха.

Пишете коментари и задавайте въпроси по темата на статията. Разкажете с какви трудности сте се сблъскали при инсталирането на вентилационния уред над печката. Формата за връзка се намира под статията.
