Как работи аспиратор с рециркулация + типови схеми на вентилация с рециркулация на въздуха

Докато при използване на проточен аспиратор мръсният въздух напуска помещението през въздуховод, аспираторът с рециркулация има съвсем различен принцип на действие.

Тук такъв елемент като въздуховод отсъства, а самото устройство е оборудвано с ефективни филтри-уловители. При преминаване през тях въздухът се освобождава от всички вредни микропримеси и нежелани миризми, след което отново се подава в помещението.

В този материал ще разкажем за принципите на работа на такова оборудване, ще посочим тънкостите при избора и схемите за обустройство на вентилацията.

Как работи рециркулационният аспиратор?

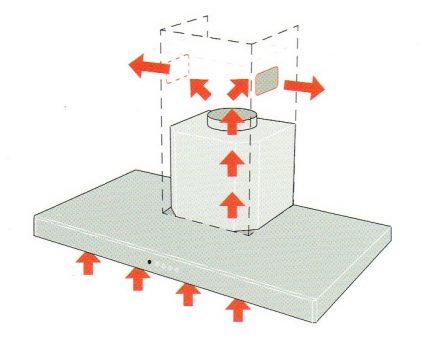

Аспираторът от рециркулационен тип работи по затворен цикъл. По същество може да го наречем аспирационно устройство само условно, тъй като не отвежда въздуха от помещението, а само го почиства и връща обратно.

Замърсеният въздух попада вътре в корпуса на устройството под въздействието на тягата, създавана от лопатките на вентилатора, който се върти в равнина, хоризонтална спрямо повърхността на кухненския плот.

Движейки се по зададена траектория, въздушната маса се сблъсква с филтъра за грубо почистване. Преминавайки през него, тя оставя на неговата финорешетъчна повърхност мастни включвания, частици сажди и прах.

Аспиратор от този тип ще помогне, когато вентилационната система на къщата не работи на пълна мощност или вентилационните канали са се запушили толкова, че тягата в тях напълно отсъства

След това въздушният поток под въздействие на налягане преминава през филтър за фино почистване, където се освобождава от миризми и остатъци от най-малки частици, след което се връща в стаята.

Този филтър представлява обикновен касетка, чийто пълнител е гранулиран въглен. Въгленият филтър е изделие за еднократна употреба, така че при замърсяване подлежи на подмяна.

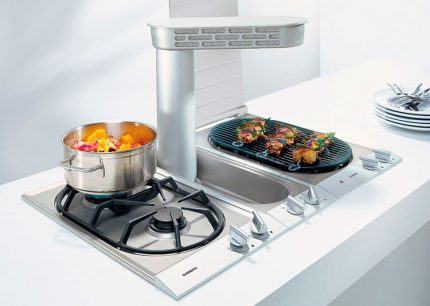

Тъй като този тип аспиратор не взаимодейства с вентилационната система, дизайнерите са разработили телескопични аспиратори. При работа те създават мощна странична тяга, благодарение на която засмукват всички замърсени въздушни маси.

Щом необходимостта от това отпадне, устройството се скрива в плота. Такова решение е не само оригинално, но и много удобно.

Положителни и отрицателни моменти

Въпреки че филтриращите аспиратори имат малка производителност, те имат много предимства.

Към тях се отнасят:

• простота на монтаж и експлоатация;
• неограничен избор на място за поставяне на плота, тъй като вентилационна шахта не е необходима;
• лесен поддръжка.

Недостатъците на тези аспиратори също са налице. Това е малка ефективност – до 70%, необходимост от честа смяна на еднократни филтри – 3-4 пъти на 24 месеца. Аспираторът не влияе по никакъв начин на нивото на влажност в помещението. Електрозадвижването на устройството във включено състояние създава определен шум.

Малките компактни аспиратори стават все по-популярни, тъй като спестяват пространство. Такава конструкция може да се монтира на всяко място

Аспираторите от последните издания обикновено могат да работят както в режим на отвеждане на въздушни маси, така и като рециркулационни. Такъв уред трябва да има свързване с вентилационна шахта.

Тъй като автономният аспиратор не осигурява подаване на свеж въздух, след изключването му е необходимо проветряване на помещението.

Видове автономни аспиратори

В зависимост от системата на закрепване аспираторите с рециркулация биват плоски, закрепващи се над плота и с малка производителност. Съществуват и вградени аспиратори, интегрирани в елементи на мебели, разположени над готварската повърхност. Те са компактни и разполагат с по-голяма производителност от първите.

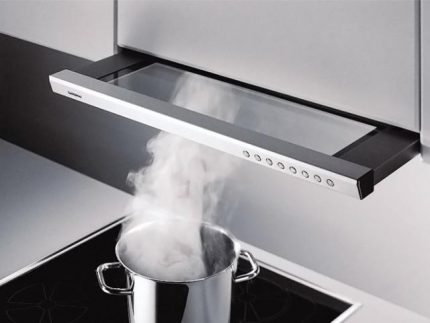

Под кухненските шкафове се разполагат висящи аспиратори. В тази категория има слайдър варианти с изтегляща се напред работна повърхност. Под определен ъгъл спрямо закрепващата повърхност се разполагат ъглови аспиратори.

Те са ергономични, удобни за експлоатация, високопроизводителни, имат ниско ниво на шум.

Плоският аспиратор е класически вариант. Те подхождат добре на всеки интериор, струват евтино, имат голям асортиментен ред

Според мястото на монтаж аспираторите се делят на стенни, ъглови, островни. Първите служат за оборудване на зони, разположени до стена, вторите – на кръстовище на стени. Островните са идеален вариант за просторни кухненски помещения.

Особености при избора на аспиратор

Основно аспираторът се избира по такива параметри като дълбочина и ширина. Те се определят от габаритите на готварската повърхност. В идеалния случай агрегатът трябва да бъде по-широк от плота с няколко сантиметра. Това влияе положително на ефективността на улавяне на отработената въздушна маса.

Различните модели автономни аспиратори се различават по набор от функции. Колкото повече са те, толкова по-скъпа е техниката. Производителите ги оборудват с електронни панели с дисплеи за по-удобно управление и контрол на работата на устройството. Понякога присъстват програмируеми таймери, сензори, автоматично включващи вентилатора при промяна на показателите на влажност и температура.

Специалните сензори могат самостоятелно да регулират производителността на абсорбатора. Наличието на дистанционно управление в комплекта позволява без пряк контакт да се извършва пускане и спиране на уреда. При избора трябва да се стремите функционалността на модела да отговаря максимално на конкретните изисквания. Да плащате за неизползвани функции е нерационално.

Филтри за аспиратор с рециркулация

Колко качествено ще се извършва рециркулацията на въздуха зависи от броя на филтрите в него. Моделите абсорбатори от последните издания са оборудвани с филтри от два вида. Първият, изработен от метал (алуминий или неръждаема стомана), се нарича мазнинен филтър.

Неговото предназначение е груба почистване. Като необходим минимум, той винаги присъства в комплекта на уреда. Без него всеки двигател просто не би могъл да функционира.

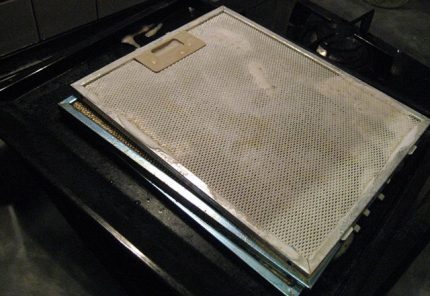

Мазнинният филтър от метал прилича на касета. В състава му влиза метална рамка и самият филтър. Перфорацията на филтриращия елемент може да бъде асиметрична и симетрична.

Мазнинният филтър от метал прилича на касета. В състава му влиза метална рамка и самият филтър. Перфорацията на филтриращия елемент може да бъде асиметрична и симетрична.

Грижата за него се състои в периодично почистване с помощта на домакинска химия. Закрепват го отвън на почистващото устройство. Може да бъде както за еднократна, така и за многократна употреба. Ефективността на работа зависи от формата и размера на клетките на мрежата.

Повече за мазнинните филтри можете да прочетете в този материал.

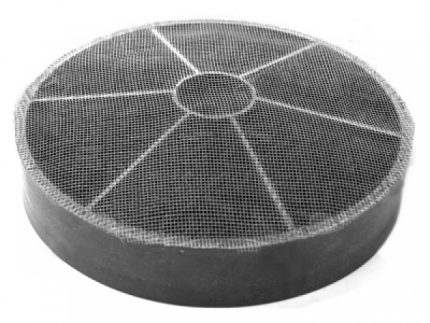

След мазнинния следва втори филтър — въгленов. Той почиства въздуха, преминал през първия филтър, като го лишава от миризми. Тези филтри не се почистват, при запушване просто се сменят с нови. За това, че е дошло време да се сменят филтрите от втория тип, известяват специални сензори. Производителите задължително оборудват новите си модели с тях.

Допълнителните филтри, осигуряващи по-фино почистване, биват:

1. Акрилови, предназначени за многократна употреба. Те имат много нежна структура, затова трябва да се перат на ръка и в никакъв случай да не се центрофугират, иначе влакната ще променят първоначалното си положение.
2. Под формата на еднократни вложки — от синтепон, хартия или флизелин. Когато наличният върху тях рисунък поради слоя мръсотия не се вижда, те се сменят с нови.
3. Въгленови, надарени с абсорбиращо свойство. Те са много по-плътни от първите два, добре задържат неприятните миризми.

Първите три се използват в абсорбатори от икономична класа, наричани плоски. Визуално тези филтри наподобяват лек килимче. Въпреки че някои домакини ги перат и след това използват отново, тази процедура не връща на синтетичния материал първоначалните му свойства. Качеството на почистване на въздуха след това се понижава.

Въгленият филтър, чиято основа е такъв абсорбент като активен въглен, добре абсорбира и задържа вредните вещества.

Плътността на въглените филтри е различна. С напълването му въздухът преминава все по-бавно, затова сменяйте касетите навреме. Обикновено те не влизат в комплекта на аспиратора.

За да удължите срока на използване на въглените филтри, след използване на аспиратора го оставете включен още около пет минути. Това кратко време е достатъчно, за да излязат от филтъра остатъците от влага, които допринасят за слепването на въглена и намаляването на неговата адсорбционна способност.

Честотата на смяна на касетите с филтри за фино почистване зависи от това колко интензивно се използва уредът. Обикновено в инструкцията, която производителите прилагат към продукта, е посочена периодичността на тази смяна.

Когато избирате филтри за своя рециркулационен аспиратор, непременно трябва да проверите параметрите на слотовете за касетите. Ако размерите не съвпадат, или няма да можете да ги поставите правилно, или ще се образуват празнини, което е недопустимо.

Ако аспираторът се използва от време на време, можете да приложите универсални филтри. Те се изработват от полиестер и се импрегнират с активен въглен. Тъканта може да абсорбира както мазнини, така и миризми.

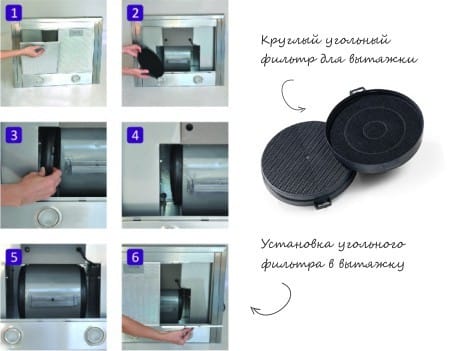

Как да извършим подмяна на въгления филтър?

Ако срокът на използване на въгления филтър е изтекъл, е необходима неговата смяна. За целта изключете аспиратора от електрическата мрежа, в противен случай електродвигателят може случайно да се включи самостоятелно.

След това демонтирайте мазнинните филтри и извадете от корпуса касетата с неизправния въглен филтър.

След смяната на въгления филтър трябва да проверите аспиратора за липса на вибрации и странични шумове. Ако инсталацията е извършена неправилно или касетата е зле закрепена, това явление е неизбежно.

Новият филтър се поставя в касетата, след което тя се затваря и се поставя на съответното място на аспиратора. За правилно извършена операция свидетелства характерно щракване. След това филтърът за грубо почистване се връща на мястото си, уредът се свързва към електрическата мрежа и се проверява неговата работоспособност.

По правило производителят прилага инструкция за монтаж към въглените филтри. Ако корпусът на въгления елемент е устроен така, че може да се отвори, това означава, че е възможна смяна на съдържанието му – замяна на отработените гранули с нови.

Измиване на маслоулавящия филтър

За да измиете мазнинния филтър, го извадете от уреда. Напълнете леген с вода, добавете препарат за отстраняване на мазнини. След това вземете твърда четка и почистете от мазнинни отлагания и сажди.

Ако този метод се окаже неефективен, накиснете филтъра в разтвор от домакински сапун и сода за около 3 часа. След накисването филтърът се почиства, изсушава и поставя обратно на мястото му.

Най-добрите образци на филтри

Маслоуловителни филтри се произвеждат от много производители. Сред най-добрите е руското предприятие „Лиссант-юг“. Тук произвеждат неразглобяеми касети от неръждаема или поцинкована стомана. Филтърът от пет пластини издържа температура до 70⁰.

Съвременните аспиратори с рециркулация са оборудвани с няколко функции: превключване на режими, сензори, които известяват, че е време за смяна на филтрите. Има сензори, които автоматично включват и изключват двигателя.

Филтри от неръждаема стомана произвежда фирма „Титан“. Температурата на работната среда за тях е 70 ⁰С. Дебелината на изделието е 0,5 мм. До 80 ⁰С е граничната температура за филтри от поцинкован материал или неръждаема стомана, произвеждани от производителя „Ровен“.

Елементът включва от три до пет пластини. Към най-добрите образци на въглеродни филтри се отнасят елементи, произвеждани от известни производители като Electrolux, Gorenje, Folter, Hansa, Krona.

Вентилация с функция на рециркулация

Самото понятие за вентилация с рециркулация на въздуха означава, че процесът се осъществява с връщане на целия или част от извеждания от помещението въздух, с евентуално примесване към него на въздух, постъпващ отвън. В какво съотношение се смесват въздушните маси, определя проектното решение, като се вземат предвид конкретните обстоятелства.

Схема на вентилация с рециркулация

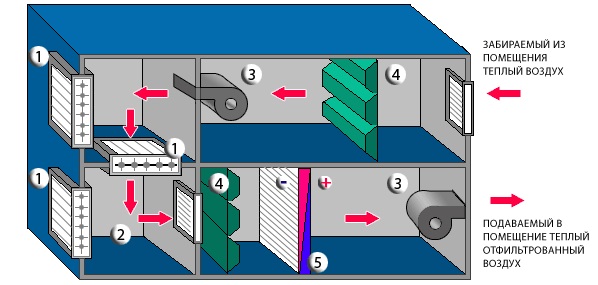

Приточно-изпускателната вентилация с рециркулация работи по определена схема. В помещението през шахта постъпва въздух от улицата. След известно време той се засмуква от аспиратора. Част от тази въздушна маса се изхвърля навън, а остатъкът отива в смесителната камера, където се смесва с новия приток.

В зависимост от това как е настроена системата, постъпилият в камерата въздух се нагрява или охлажда. По-нататъшният му път е към климатик или калорифер и връщане в помещението.

При изграждане на вентилационна система с пълна рециркулация, целият обем въздух, взет от помещението, преминава през филтрация и постъпва отново вътре.

Рециркулацията значително намалява натоварванията върху системите, предназначени за обработка на въздушни маси.

Въздухът винаги ще притежава показатели, които го правят подходящ за дишане, ако са спазени две основни условия:

1. Минималният обем въздух, постъпващ от улицата, е 10% от обема, преработван от приточната инсталация за единица време.
2. Във въздушната маса, постъпила в помещението, се съдържат 30% от допустимата концентрация на вредни примеси като максимум.

С участието на рециркулация системата функционира с постоянен разход на топлинна енергия, както и с неизменна скорост на транспортираните въздушни потоци независимо от сезона. Този факт е гаранция, че постъпващият в помещението въздух ще се разпределя равномерно по целия обем.

Варианти за реализация на схеми

Съществуват различни варианти за реализация на схеми за вентилация с рециркулация. Това са рециркулация чрез вентилатор, монтиран под тавана на помещението, чрез тавански канал и чрез централна приточна вентилационна инсталация. Въздухообменът по първия начин само условно може да се нарече рециркулация.

Тук няма топлообменник, а ако го свържете към вентилатора и ги обособите в отделен блок, ще се получи фанкойл или вентилатор-доводчик. В топлообменника, в този случай, рециркулиращият въздух се охлажда или загрява. Външният въздух постъпва отделно и има свои индивидуални параметри.

Отстраняването на вредните вещества става само чрез външния въздух. В системите за вентилация фанкойлите не се използват често, тъй като не вентилират помещението, а само оказват влияние върху вътрешната температура.

Такова устройство като вентилатора осигурява локализиран топлообмен. Има оборудване, работещо за смукване и отстраняване на отработения въздух, но има и агрегати, работещи за приток.

При рециркулация по втория вариант, чрез тавански канал, дължината на въздуховодите е незначителна. Понякога в канала допълнително се поставят топлообменник и вентилатор. Това е стандартна схема за климатици, които имат канален вътрешен блок и се прилагат в помещения със среден и малък обем.

Ако в основната приточна инсталация с рециркулация преди калорифера се затвори клапанът, който пропуска въздух отвън, ще се получи пълна рециркулация. Вентилационната система в този случай се използва като въздушно отопление. Блоковете вътре в сплит-климатиците и фанкойлите често имат конструкция, която позволява примесване на уличен въздух.

При това въздушният поток с изискваната температура попада вътре в помещението през определени въздухоразпределители. Инсталациите за климатизация са устроени по такъв принцип. За обемисти помещения тази схема не е подходяща, тъй като тук има малка мощност, липсва смесителна камера, автоматика и не се осъществява оползотворяване на топлина.

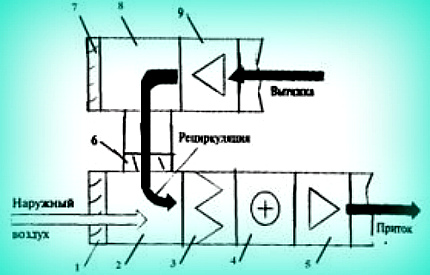

Схемата на рециркулационната инсталация в системата за вентилация се състои от: входен клапан (1), смесителна секция (2), въздушен филтър (3), калориферна секция (4), приточен вентилатор (5), рециркулационен клапан (6), клапан на изпускателната система (7), рециркулационна секция на изпускателната система (8), смукателен вентилатор (9).

Проветряването на доста големи помещения се осъществява с помощта на мащабни централни инсталации, включващи голям набор оборудване. Използваната при това схема на рециркулация осигурява икономична експлоатация чрез гъвкаво управление на системата. Поддържането на необходимото съотношение на количеството външен и смукателен въздух се осъществява посредством клапи.

При затворен рециркулационен клапан и отворени смукателен и подаващ клапани рециркулация липсва. Ако се затворят двата последни клапана и се отвори първият, се наблюдава пълна рециркулация.

Недостатъци на вентилацията с рециркулация

Прилагането на рециркулация на въздуха се ограничава от СНиП 41-01-2003. Той не разрешава използването ѝ в помещения, където се отделят вещества от 1-2 клас на опасност и разходът на външен въздух се регламентира от тяхната маса.

Не може да се използва рециркулация и там, където концентрацията на гъбички и бактерии във въздуха надвишава нормата или са налице ясно изразени неприятни миризми. Не са подходящи за рециркулация лабораторни помещения, където се извършва работа с горими или опасни газове.

Изводи и полезно видео по темата

Видео за плоския кухненски аспиратор:

За инсталиране на въгленов филтър в кухненски аспиратор:

Аспираторите, работещи на рециркулация на въздуха, позволяват да не се извършва свързването им към вентилационната шахта. С помощта на интегрирани филтри те ефективно пречистват отработения въздух. При това е задължително да се попълват запасите от свеж въздух в помещението чрез прозорците.

Възможно е, Вие да имате опит с използването на аспиратори с рециркулация? Разкажете какво устройство използвате и доволни ли сте от работата му? Моля, оставете своите коментари в долната част на статията.
