Изход на газопровода от земята: изисквания и особености на обустройството на изходния възел

Всеки етап на свързване на дома към централизиран газопровод трябва да се изпълнява съгласно нормативните документи и правилата за монтаж, поради което достъп до работите имат само представители на газовите служби.

Ще се спрем на един от ключовите етапи на оборудването – цокълния въвод. С този термин се обозначава монолитното съединение на два елемента на газопровода: полиетиленова тръба, която се полага в почвата, и стоманена тръба, най-често външна.

Да подбират детайлите и да обустроят изхода на газопровода от земята също трябва газовиците, обаче собственикът на дома може да контролира както качеството на използваните материали, така и спазването на нормите за монтаж. А ще му помогне в това нашата статия, в която подробно е разгледан нормативният регламент, представени са схеми и примери за цокълен въвод.

Главният ориентир – нормативната документация

В бъдеще, по време на планови проверки или при настъпване на аварийна ситуация, контролиращите органи ще оглеждат внимателно всички възли, започвайки от врязването в централната тръба и завършвайки с присъединяването на газов котел, печка или фурна. И първото, на което ще обърнат внимание, е дали правилно е избран начинът на монтаж – надземен или подземен.

По-приемлив, но и скъп начин за подвеждане на горивото в дома – подземен. Практикува се, ако в бъдеще на тръбата не повлияят такива фактори като сейсмоактивност, подпочвени води, пресичащи пътя пътни настилки.

Цокълният въвод – това е елемент на подземното полагане, следователно, по-нататък ще става дума само за него.

Но целостността и правилното оборудване на изхода на газовата тръба от земята са важни не само заради риска да получите голяма глоба по време на проверката. Главното все пак е в осигуряването на безопасността на обитателите на дома и на всички, които се намират наблизо.

Всяко неизправно оборудване заплашва с сериозна авария на газопровода. Освен това при неправилно оформяне на цокълния въвод е възможно изтичане на газ, а това – допълнителни разходи от семейния бюджет.

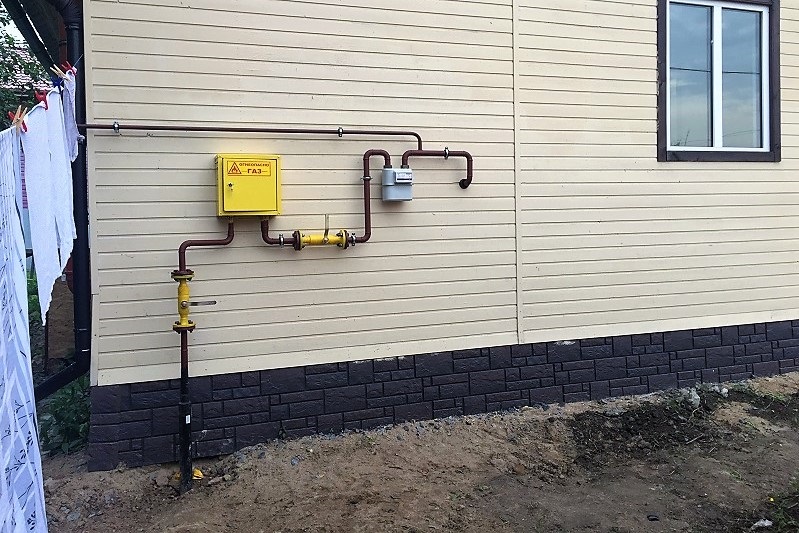

Извеждането на газовата магистрала изпод земята навън се извършва непосредствено до стената на сградата, за да се осигури най-краткият път до крайната точка – котела, който се намира в кухнята или в отделно помещение.

По време на полагането на магистралните тръби монтажниците се ръководят от разпоредбите, изложени в руските нормативни документи. Например, в СНиП 2.04.08-87* са разгледани всички нюанси на монтажа на полиетиленовите тръби, предпочитани за частна употреба, както и изискванията към маршрутите за тяхното полагане.

Тук също се регламентира дълбочината на залагане на газопровода – 0,8 м. Изключение правят териториите, на които не се предвижда движение на транспорт – 0,6 м. Тези данни трябва да се вземат предвид при избора на размера на оборудването за устройството на изхода на газопровода от земята, въпреки че фабричните изделия обикновено са съобразени със стандартната скала.

Не е желателно в близост до мястото на монтажа на възела на входа да има подземни води. Ако те все пак са налице, трябва да се предприемат мерки за предотвратяване на деформация или изплуване на полиетиленовата тръба.

Конкретна информация за подземните газопроводи може да се почерпи от СНиП 42-01-2002. Тук се съдържат полезни материали за използването на футляри – специални защитни елементи, както и за условията за използване на полиетиленови тръби.

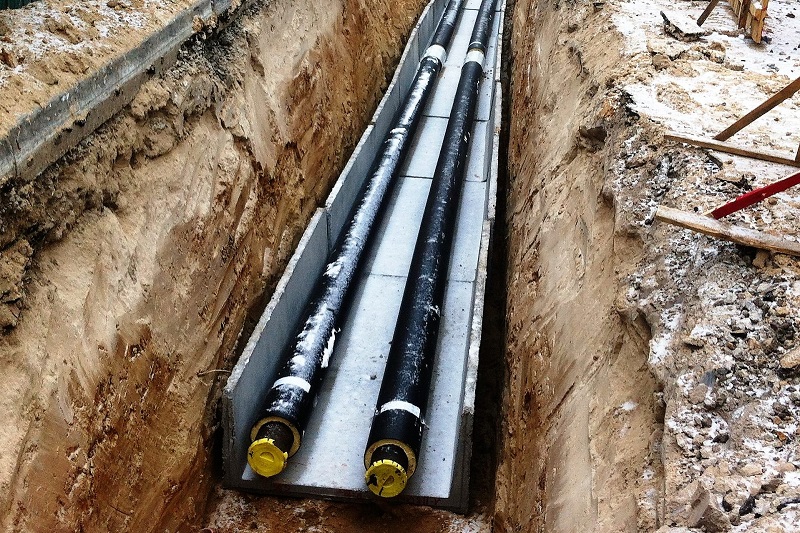

Интересно е, че в един изкоп могат да се разположат две и дори повече газови магистрали, но така, че да бъде осигурена възможност за свободен достъп до всяка от тях при ремонт.

По време на полагането на тръбите работниците могат да се сблъскат с това, че газопроводът се пресича с други инженерни мрежи. Това не създава трудности, тъй като допустимото разстояние между мрежите е само 20 см.

Всички етапи на строителството, от разработването на проекта до приемането в експлоатация, трябва да се извършват съгласно нормите на СНиП 3.02.01-87, ПБ 12-529-03 и СП 62.13330-2011.

Особености на оборудването на изхода на газопровода

Не е позволено самостоятелно да се изработват детайли за оборудването на цокълния вход.

Те се произвеждат в заводски условия от материали, отговарящи на изискванията на ГОСТ:

• правилношевни стоманени тръби (10705-80 или 3262-75);
• безшевни тръби (8734-75 или 8732-78);
• полиетиленови тръби (50838-95).

Трябва да се помни, че всички съединения на входната част с газопровода трябва да бъдат неразглобяеми – и тези, които се намират под земята, и тези, които са разположени отвън. Стоманените елементи се съединяват чрез заваряване и се изолират. И въпреки че в жилищния сектор се доставя газ с ниско налягане, преходните детайли често са проектирани за подаване на гориво със средно или високо налягане.

Повече за налягането в газопровода – четете нататък.

Според правилата за монтаж, дължината на надземната част на магистралата, поставена в кожух или просто изолирана, трябва да надвишава височината на устойчивата снежна покривка с 0,2 м (по средни показатели)

Дължината на долната част зависи от условията на монтаж и задълбочаването на газопровода. Но трябва да се помни, че изкопът никога не се прокарва под основата на фундамента на къщата. Оказва се, че всички детайли на входа на газопровода в земята трябва да се намират на отсечката от долната точка на фундамента до прозорците на първия етаж.

Съединението полиетилен-стомана най-често се разполага на по-защитен хоризонтален участък, който се намира в почвата. При това едно от изискванията е температурата да не е под -20°С

Правилният температурен режим може да се осигури чрез изолиране на полиетиленовата тръба и неразглобяемото съединение. В южните райони топлоизолация не е необходима, но трябва да се изключат механичните натоварвания върху съединителния възел.

Видове цокълни въводи

Различават се три вида възли за излизане на газопровода от земята, както и техните варианти – с кожух или без него. Всички представени конструкции са предназначени за монтаж на местата на излизане на газовата магистрала навън от почвата, подходящи са за газификация на жилищни къщи, тоест за мрежи с ниско налягане.

Нека разгледаме по-подробно с какво се различават.

Вариант #1 – Г-образни

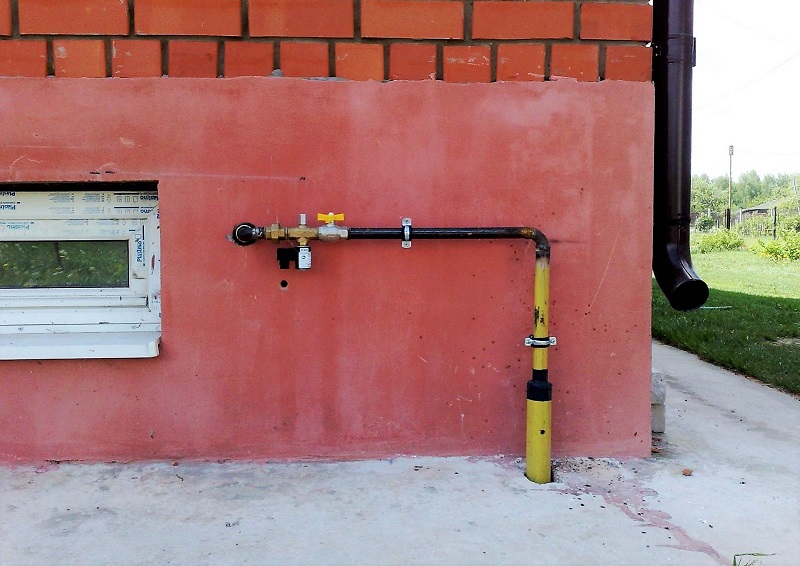

Това е най-разпространеният вид конструкция, която има форма на буквата «Г» и напомня на кочерга. Изработва се обикновено от два вида тръби – стоманени и полиетиленови. Стоманената част е извита чрез метод на студено огъване, без заваръчни шевове, и е защитена от корозия чрез екструдиран полиетилен или друг влагоустойчив материал.

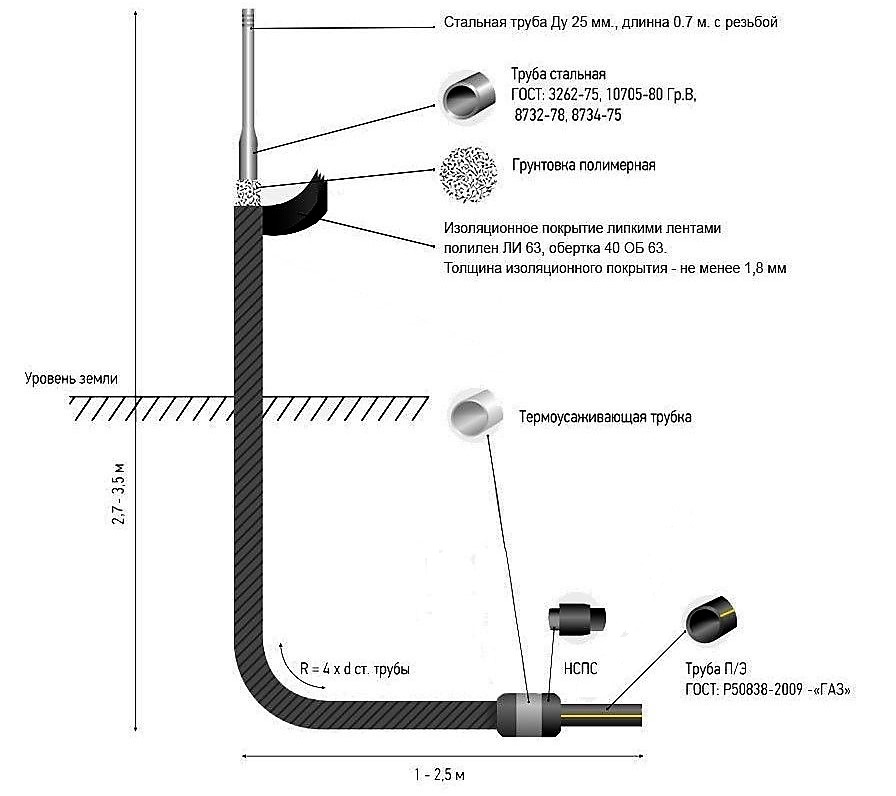

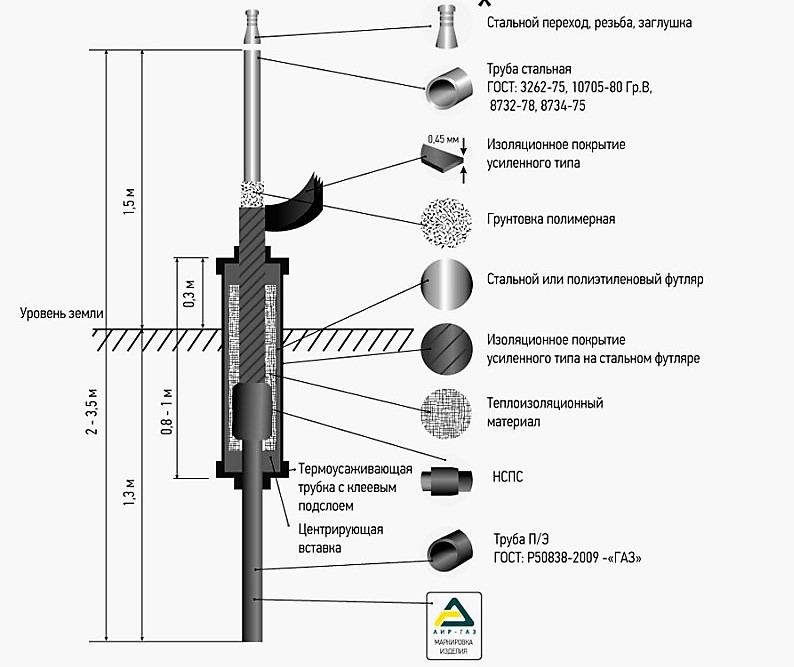

Схема на ЦВПС с посочване на материала на изработка и начините на свързване на конструкцията с тръбите. Монолитният възел полиетилен-стомана се намира на хоризонталния, подземен участък на изделието

Разположението на неразглобяемото съединение под земята, на хоризонталния участък, го предпазва от замръзване през студовете, характерни за северните райони с суров климат.

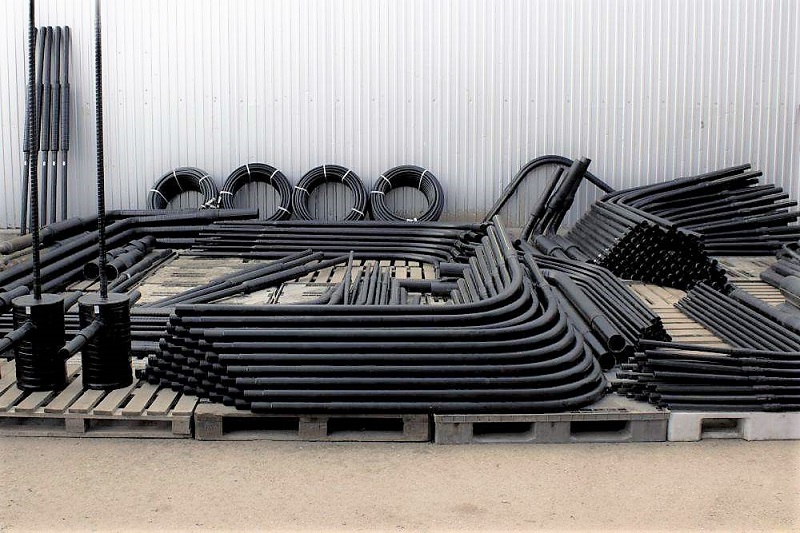

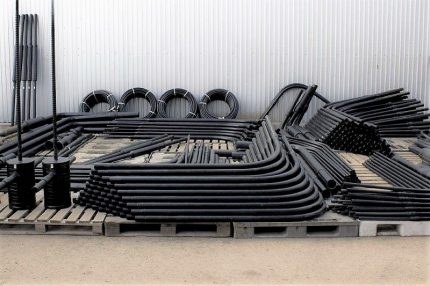

Изделията се изработват в заводите, там също се покриват със слой изолация. Още на място се извършва защита на съединителните възли с лепящи полимерни ленти, дебелината на слоя е не по-малко от 1,8 мм

Освен обикновените конструкции се произвеждат изделия с преход. Това е метална част със стандартен диаметър 25 или 32 мм, изработена чрез валцоване и закрепена чрез заваряване.

Вариант #2 – I-образни

Материалът за изработка на i-образните конструкции е същият, както за производството на Г-образните аналози – полиетиленови и стоманени тръби по ГОСТ-стандарти. Предназначени са също за осигуряване на подаване на газ в жилищни къщи – вили, къщи.

Особеност на изделията е мястото на разположение на прехода полиетилен-стомана. То се намира не на хоризонталната част, както при алтернативното Г-образно изделие, а на вертикалната, но под земята.

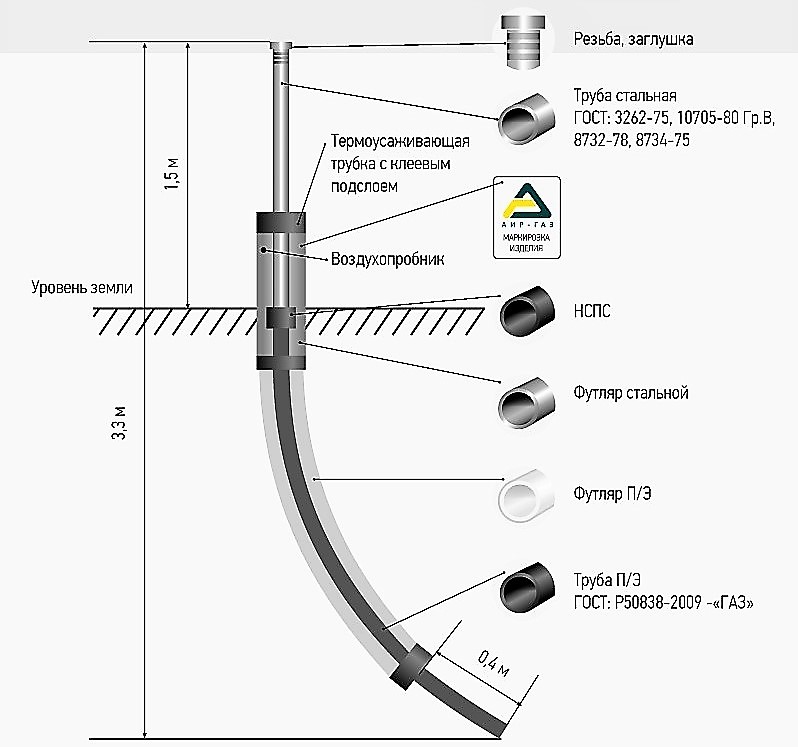

Схема на i-образния цокълен вход. Благодарение на разположението на неразглобяемото съединение на вертикалната част, изделието е подходящо за монтаж във всички видове почви.

За защита на съединението се използва топлоизолация и метален кожух. I-образните конструкции, дори максимално затоплени и изолирани, имат ограничения по отношение на температурата. Те се инсталират в местности, където температурата на въздуха през зимата не пада под -15°C.

Към жилищните сгради обикновено се свързва газ с ниско налягане, но i-образният вход е подходящ за подаване на гориво и при средно/високо налягане.

Вариант #3 – прави

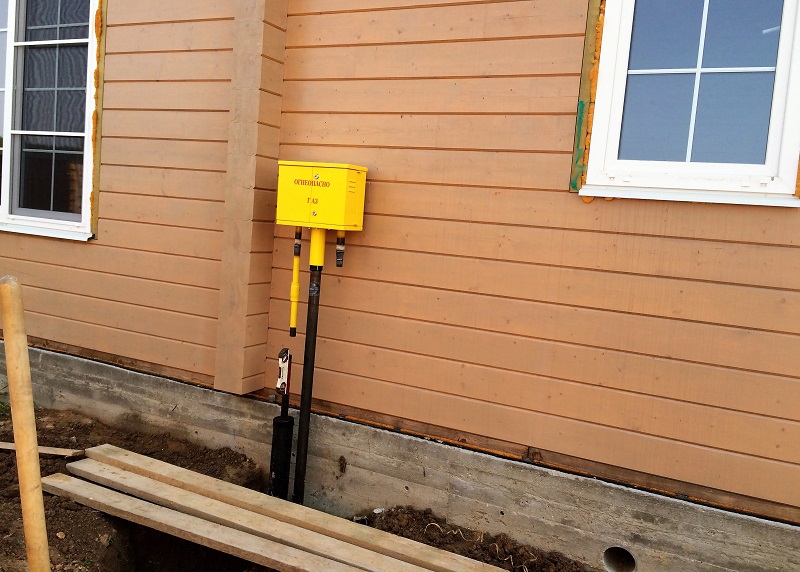

Основната разлика на правия изход на газовата тръба от земята е, че той се състои изцяло от полиетилен, което осигурява свободно огъване. Втората особеност е приложението му само за жилищния сектор, тъй като той не издържа подаването на гориво със средно и високо налягане.

Преходът полиетилен-стомана се намира отгоре, на вертикалната част на изделието. За защита от механични повреди и въздействие на атмосферни явления той е поставен в здрав метален кожух.

Правите входове се разполагат до жилищните сгради, в непосредствена близост до точката на свързване на домакинските уреди – котли, печки, фурни.

Пример за практическа реализация

За по-задълбочено представяне на процеса на въвеждане на газ в дома предлагаме да разгледаме пример – газификация на вила.

Газовата трасе минава наблизо до жилищната сграда, само на 10 м от оградата. При събирането на документи се оказа, че почвата е идеално подходяща за полагане на тръбата и не са необходими допълнителни мерки за укрепване на магистралата.

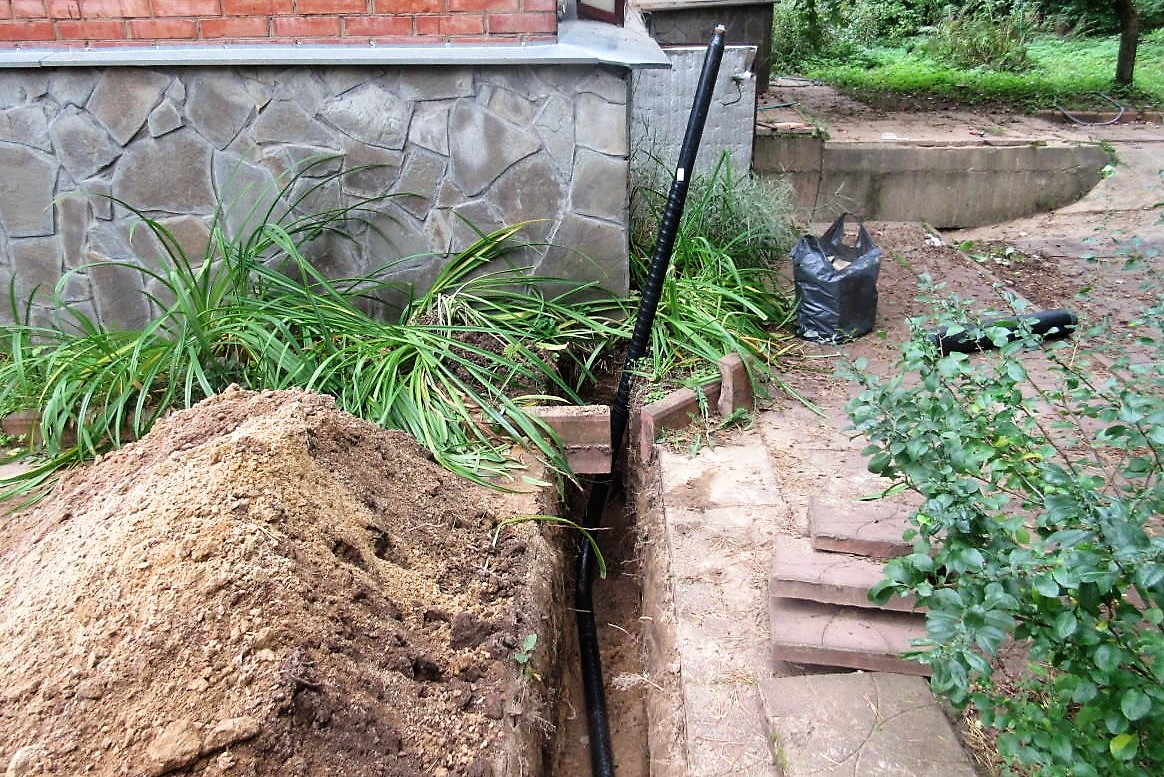

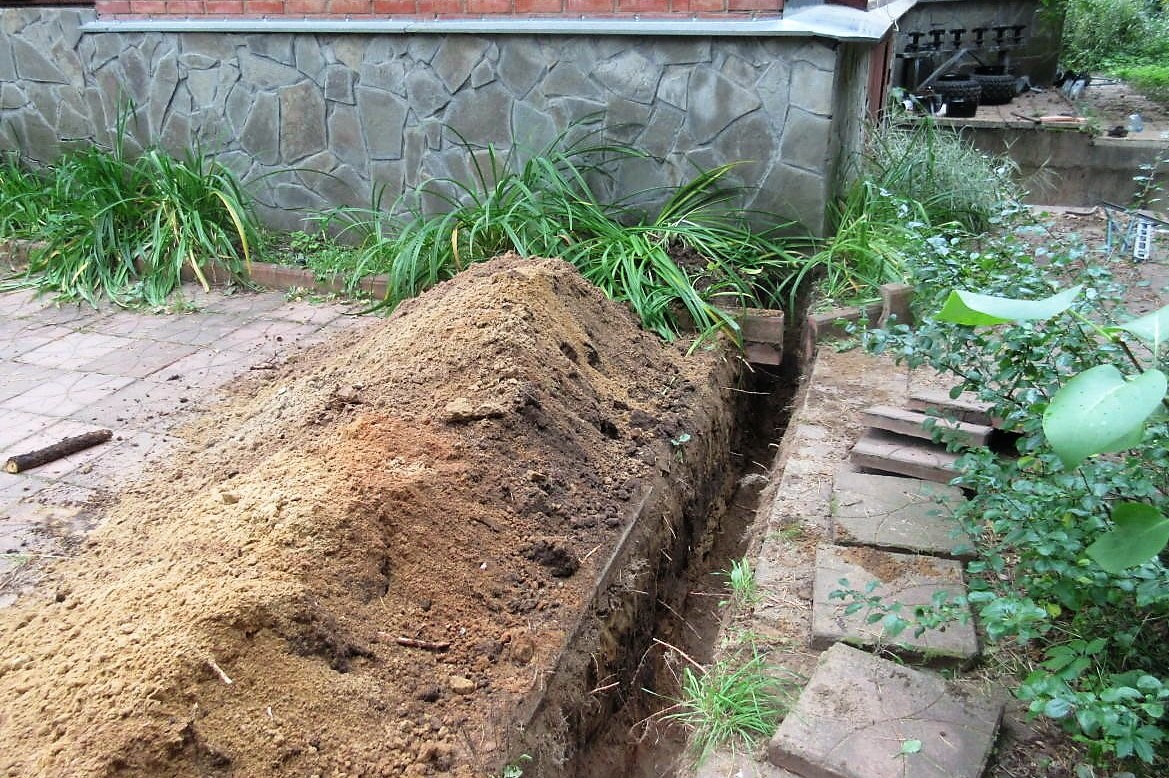

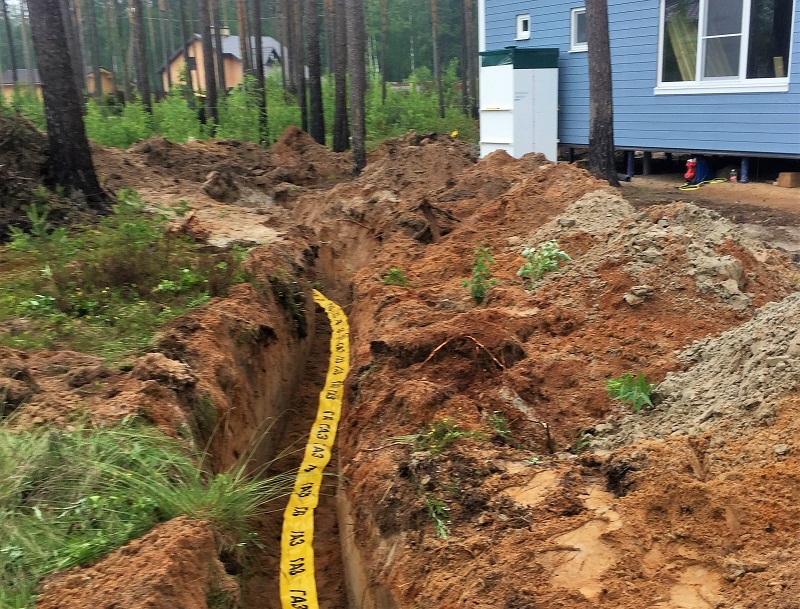

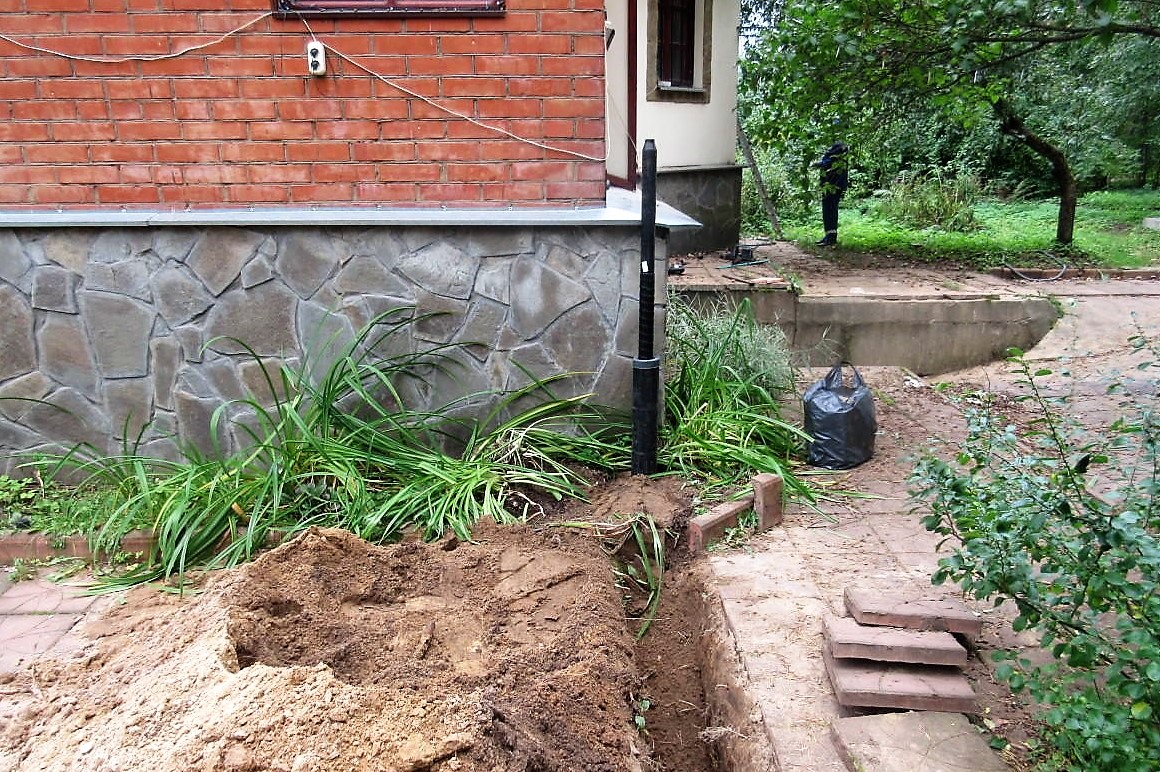

Къщата е разположена на парцел с градина и дървета, поради което при копаене на траншеята се наложи да се „вие“ между борове и ябълки.

Общо разстоянието от врязването в централната магистрала до цокълния вход е 70 м. Дълбочината на траншеята е 1 м, ширината – 35-40 см. Това е достатъчно, за да се положи тръбата, а в случай на ремонт да се извършат мерки за подмяна.

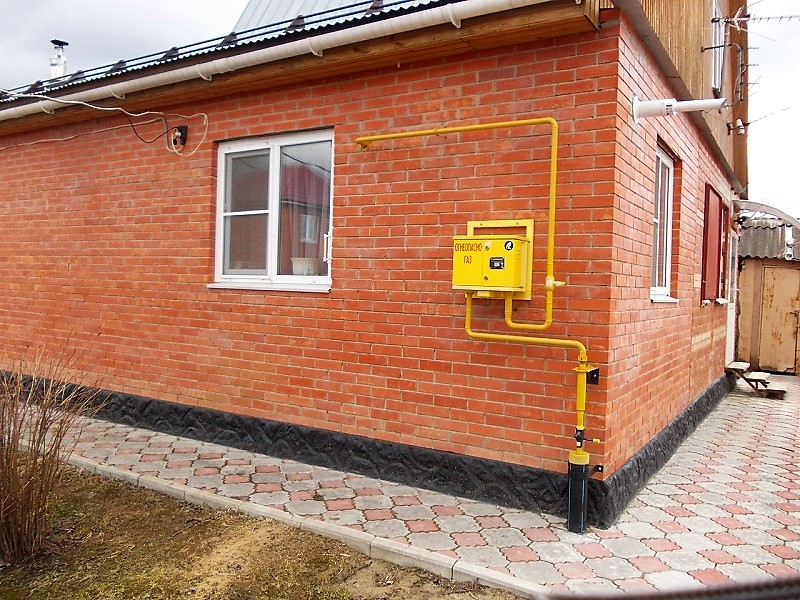

След това магистралата минава покрай стената и се разделя на два клона, единият от които отива към газовата печка, а вторият – към битовия отоплителен котел.

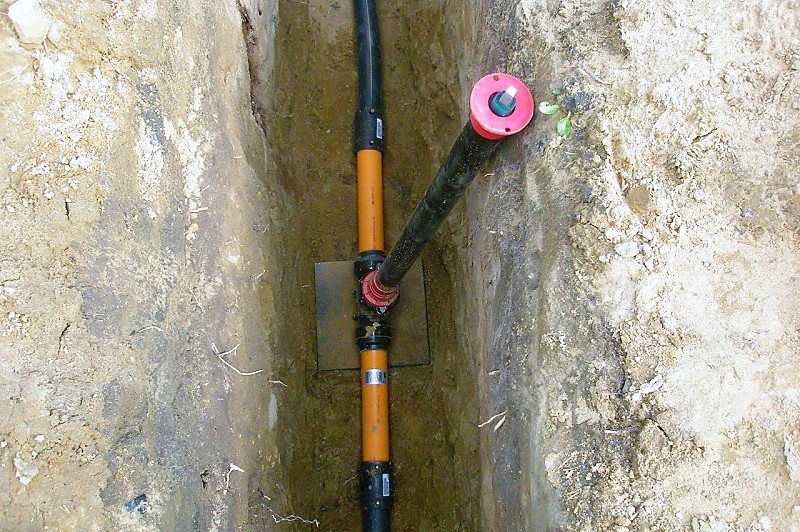

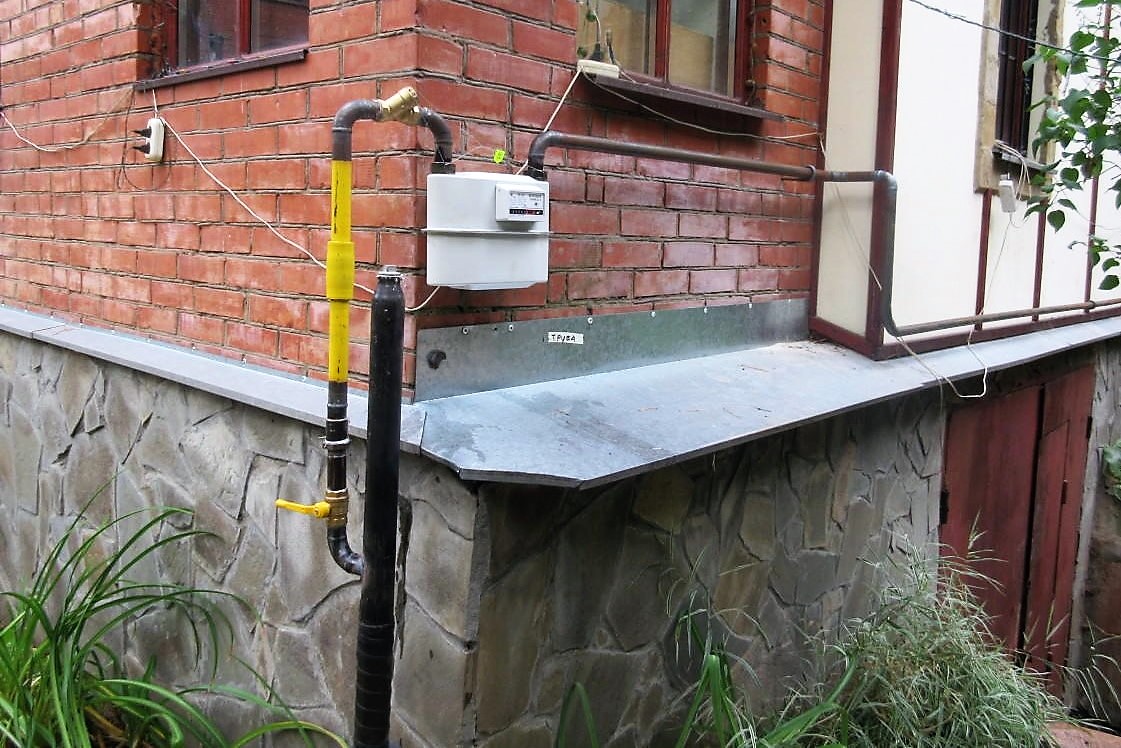

Конструкцията на сутеренния вход от представения пример – образец на изхода на газопровода от земята в кожух, защитна метална обвивка.

На нашия сайт има статия, в която подробно разгледахме процеса на газификация на частна къща. Препоръчваме да я прочетете.

Какви видове футляри се използват?

Газовиците сами определят кой вид сутеренен вход е оптимален за конкретните условия, те също избират защитния кожух и начина на неговото монтиране.

В зависимост от конфигурацията на изделието, то се поставя в един от кожусите:

• гъвкав, разрязан от полиетилен;
• метален.

И двата вида се произвеждат в базови условия.

За изработката на еластичния кожух се използва полиетиленова тръба, разрязана надлъж на две. При монтажа тя се залепва с уплътнител, увива се по цялата дължина с лепяща лента и се пристяга с метални скоби.

За да не попадат отпадъци или вода вътре в защитната обвивка, от краищата се уплътнява с уплътнител, а след това се поставят тапи.

Метален кожух се изработва от стомана и се монтира на изделието по време на инсталирането на входа в къщата. Кухината между газовата тръба и обвивката се запълва или с преден лен, или с въже, а след това от двата края на около 20 см се запечатват с мастика.

Външната част се покрива с грунд и жълта емайл за метал на два слоя – съгласно ГОСТ 6465. Тази защита трябва да предпазва метала от корозия и бързо износване.

И двата вида кожуси трябва максимално да защитават прехода полиетилен-стомана от външно въздействие, както и да осигуряват надеждност и стабилност на конструкцията.

Препоръки за защита на тръбата

Обикновено представителите на организациите, които монтират газопроводния вход в къщата, действат стриктно според инструкциите. Всяко нарушение на правилата за инсталиране води до големи неприятности за собствениците на къщата и до глоби за газовиците.

Договорът за свързване на къщата към ЦГМ трябва да се сключи с компанията доставчик или с представители на организацията, обслужваща магистралното подаване на газ във вашия район.

Въпреки това понякога и майсторите допускат грешки, затова препоръчваме на собствениците на вили и летни къщи да следят внимателно работата на специалистите.

Ето няколко полезни съвета:

1. Ако знаете със сигурност, че за вашата територия са характерни набъбващи почви, изисквайте монтиране на сутеренен вход в обвивка.
2. Ако съществува риск от наводняване с повърхностни води през почвата на запълването, трябва да се изгради настилка с наклон от 3 см. При конструкции без обвивка настилката трябва да се издига над земната повърхност с 0,15 м.
3. За защита на конструкцията вътре в обвивката се поставят запушалки. Горната се прави с форма на гъба.
4. Запушалките на обвивката трябва да притежават необходимите характеристики на влагоустойчивост, устойчивост на UV лъчение.
5. Вертикалната част на входа трябва да бъде разположена перпендикулярно на хоризонталната, без наклон.
6. След монтажа обвивката не трябва да се уляга, при необходимост се използват специални опори.

За запълване на конструкцията на входа са подходящи само ненабъбващи почви, пресяти и плътни, без едри включения. На всеки 25-30 см запълване се уплътнява внимателно, за да се запълнят кухините.

За свързване на газа с къщата се използва не само готовият заводски сутеренен вход. Той се свързва с вътрешнодомната магистрала с парчета тръби, които често се налага да се огъват. За това газовиците винаги носят със себе си специализирана техника и специален инструмент.

Автомобилът на газовата служба е оборудван с необходимия инструмент: универсален тръбоогъвач за всякакъв диаметър, заваръчно оборудване, работна маса с менгеме, намотки с полиетиленови тръби и ленти за уплътнение.

Обикновено работниците използват свой материал – качествен и изпитан на други обекти, но собственикът има право да поиска сертификати за материалите и да провери дали отговарят на посочените в проекта.

Изводи и полезно видео по темата

Преглед на сутеренния вход – отвън и отвътре:

Вход на газ в къщата от газголдер:

Мероприятия по въвеждане на газопровода в къщата:

Монтажът на сутеренния вход е само един от етапите на свързване на къщата с магистралата, доставяща природно гориво, но към него трябва да се подходи сериозно и отговорно. Препоръчваме да сключите договор с обслужваща компания, която ще извърши монтажа, свързването, тестването, а в бъдеще ще контролира работата на газопровода.

Появиха се въпроси по темата на статията? Задайте ги на нашите експерти – блокът за връзка е разположен по-долу. Също така можете да допълните материала с ценни сведения или да участвате в обсъждането.
