Как да се свържете към газопровода: технически изисквания и особености на изпълнение на работите

Природният газ осигурява на човека топлина и гореща храна. Въпреки това, за реализирането на тези функции е необходимо да го доведете до жилището – да изградите тръбопровод, свързан с централната мрежа, отоплителното оборудване и битовите уреди.

На етапа на проектиране на магистралата е необходимо да се разбере какви разрешителни документи предстои да се оформят, как правилно да се врежете в газопровод и на кого да доверите такава отговорна работа. Отговорите на тези въпроси са подробно изложени в статията.

Освен това, ние описахме различни начини на свързване към централната магистрала, а също така отбелязахме особеностите на присъединяване към пластмасовия и металния тръбопровод.

Какви са газотранспортните магистрали

Газопроводът е специализиран тръбопровод, чието предназначение се състои в транспортиране и съхранение на някои обеми от синьото гориво. Той може да има различни конструктивни особености, които се различават в зависимост от възложените на магистралата задачи.

Например, мрежите от международно значение доставят огромни обеми газ на големи разстояния, затова в тях постоянното налягане се поддържа на високо ниво. Именно поради това всякакви експерименти със системите за подаване на газ са неуместни и могат да бъдат опасни не само за вас, но и за околните.

А значи, оптималният вариант за извършване на работи със системата ще бъде извикване на съответните служби, които се специализират в работата с газови комуникации, което отговаря на изискванията на законодателството.

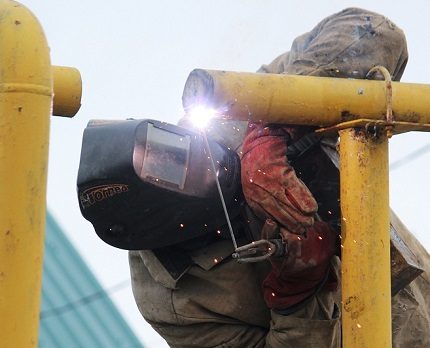

Врязването в газопровод трябва да се извършва от специалист от газовата служба, който има необходимото ниво на достъп и спазва всички мерки за безопасност

Газопроводите са устроени подобно на кръвоносната система на човешкия организъм. Тяхната роля може да се сравни с коронарните съдове. А от централните се отклоняват тръби от регионално значение, които разпределят синьото гориво между потребителите.

Те са по-малки от магистралните, затова и налягането в тях е много по-ниско. Въпреки това, дори в такива газови мрежи са възможни негови скокове както в посока на намаляване, така и в нарастваща посока.

Свързването с газовите комуникации става при наличие на специален допуск на организацията. А разпределението вътре в собствената къща може да се опитате да осъществите сами. За това е достатъчно само да знаете ясната последователност от действия и да спазвате необходимите мерки за безопасност.

Правила за изчисляване на пропускателната способност

Основният фактор, отговорен за непрекъснатото доставяне на синьо гориво на потребителите, е стойността на пропускателната способност на газопровода. Изчислението на този параметър се извършва по специален алгоритъм. И то се прави независимо от вида на използваните тръби.

Максималната пропускателна способност на газовата тръба може да се изчисли по следната формула:

Q макс. =196,386×Д²×P/Z×Т,

където:

• Р – работното налягане, поддържано в газопровода, плюс 0,1 MPa или абсолютно налягане на газа;
• Д – вътрешният диаметър на тръбата;
• Т – температурата на прокачваното синьо гориво, измервана по скалата на Келвин;
• Z – коефициент на свиваемост.

Тази формула установява следната закономерност: колкото по-висока е стойността на показателя Т, толкова по-голяма трябва да бъде пропускателната способност на мрежата.

В противен случай ще настъпи разхерметизация на газотранспортната магистрала, което неизбежно ще доведе до експлозия на това опасно вещество.

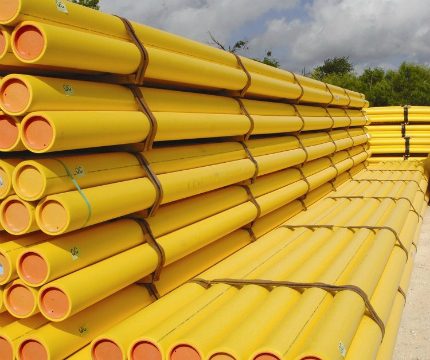

След като сте направили избор на вида тръби за газопровода, е важно да определите правилно начина на врязване.

Има и по-сложна формула. Но алгоритъмът, приведен по-горе, е напълно достатъчен за извършване на необходимите изчисления, предхождащи врязването в газопровода.

Как правилно да се присъедините към газопровода?

Врязването в магистралната мрежа не може да се извършва самичък — само с помощта на специалисти от газови компании, които имат разрешения и допуск за извършване на такива работи. Независимо от избраната фирма, преди свързването с комуникациите предстои мащабен етап на подготовка.

Подготовка за извършване на врязването

Ако сте решили да поверите процеса на присъединяване към газовата мрежа на специалисти от съответната компания, трябва да се обърнете към разрешителната служба. Тук, освен подаването на заявление по установен образец, ще трябва да предоставите пакет от документи, предвиден на законодателно ниво.

В навечерието на врязването в газотранспортната магистрала е необходимо не само да се направят верни изчисления, но и да се получи разрешение от газовиците.

Когато става въпрос за врязване в газопровод на новопостроена сграда, собственикът трябва първо да предостави паспорт, идентификационен код и одобрения проект на системата за газоснабдяване.

Освен това трябва да се подготви набор от документи:

• заявление, заверено лично от ръководителя на териториалното отделение на газовото стопанство;
• разрешение за присъединяване към газопреносната магистрала, издадено от отдел „Планиране на архитектурното обустройство“;
• снимка, направена по време на топографското заснемане на парцела, на който ще се извърши врязването;
• технически паспорт на частен дом, или негово копие, заверено от нотариус.

Снимката трябва да бъде заверена от упълномощени служители на газовата служба. На нея ще бъде заснета цялата инженерна инфраструктура, включваща не само газовите комуникации, но и водопровода, тръбите на топлопреносната мрежа, както и канализацията.

Ако домът се намира в етап на строеж, то трябва да се предостави съответният архитектурен проект, разрешение за неговото построяване и поетажен план.

А ако общата му площ надвишава 300 кв. м., е необходимо да се подаде топлинно изчисление на сградата, ситуационен план на парцела в мащаб 1:5000, съгласие на съседите за присъединяване към газовата мрежа, оформено в писмена форма.

Последният документ ще е необходим в случай, че се планира да се прокара част от газопровода под земята през принадлежащите им парцели.

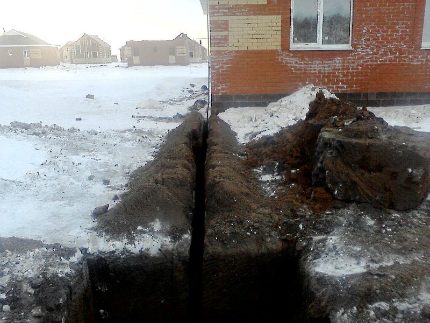

В навечерието на провеждането на работите по прокарване на тръбата за врязване в газопровода е необходимо да се получи документално оформено разрешение от установения образец

В повечето случаи разрешителните документи от този вид се издават от градското управление на газовото стопанство, тъй като именно те са пълноправни собственици на газопреносните магистрали.

Освен това ще е необходимо да се предоставят технически паспорти или други документи, приложени към газовите уреди, които се планира да бъдат инсталирани в сградата — разрешение за използване на оборудването на мястото на живеене, сертификати за съответствие, както и договори за обслужване.

Още ще е необходим акт за обследване на димо-вентилационните канали и други документи, предвидени от законодателството. Само като имате на ръце всички разрешения и актове, можете да пристъпите към осъществяване на работите по врязване, т.е. изключително на законно основание.

Трябва да се помни, че самоволното извършване на присъединяване към магистралния газопровод, без оформяне по установения от закона ред на надлежните документи и съгласуване със съответните служби, води до административни мерки. А ако при това е настъпило и повреда на газопровода, то и до наказателна отговорност.

Особености на процеса на врязване

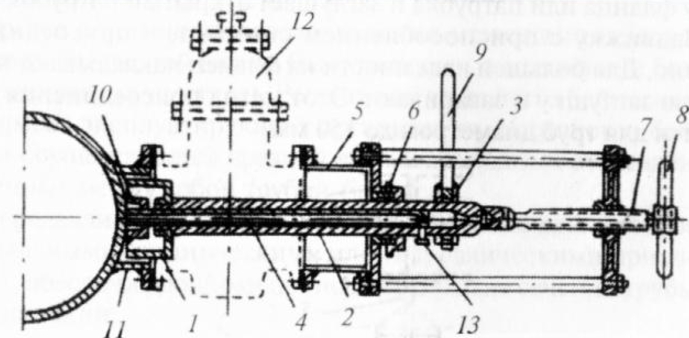

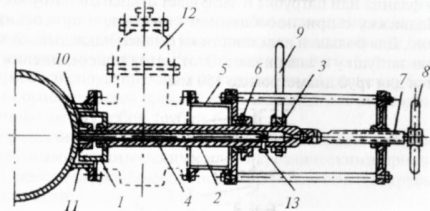

Процесът на врязване в газопровод е присъединяване на нова тръба, посредством която веществото от централната магистрала ще се транспортира до потребителя. По правило, присъединявания от този род се извършват, без да се прекъсва подаването на газ в магистралната мрежа.

Използването на такова изделие за присъединяване към газопроводи чрез шибър позволява да се изпълни целият комплекс от работи по врязване без намаляване на налягането на газа. Пояснения към схемата: 1 – чашкова фреза, 2 – шпиндел, 3 – храпов механизъм, 4 – щанга, 5 – камера, 6 – салник на камерата, 7 – притискателен винт, 8,9 – дръжки, 10 – муфа, 11 – съединителна тръба, 12 – шибър, 13 – стопорен болт (+)

Съществуват определени моменти, които трябва да се вземат предвид. Един от тях е високото налягане в главния тръбопровод, поради което работите по врязване се извършват с използване на специално приспособление. И това се прави след завършване на монтажа и проверка на работоспособността на монтирания тръбопровод за новия потребител.

Ако изграждането на индивидуален клон може да бъде извършено от работници на частни компании, а някои процеси дори от самия собственик, при наличие на съответните умения и инструменти, то свързването към централната магистрала може да извърши само специално обучен служител, следвайки разработените инструкции.

Специалист от газовата служба задължително ще ръководи действията му.

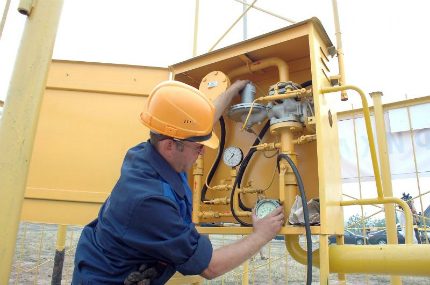

Правила за изпълнение на работите

Комплексът от правила, които е необходимо да се спазват при извършване на врязване в магистралния газопровод, не е сложен за запомняне. Въпреки това, по време на работите по свързване, те трябва стриктно да се спазват.

Това са следните пунктове:

1. Когато мрежата се характеризира с ниско налягане, врязването в нейните комуникации се препоръчва да се извършва при показатели от 20 до 80 мм вод. ст.
2. Провеждането на работи с тръбопровод под средно или високо налягане е разрешено само след като нивото му бъде намалено до допустимите показатели.
3. Ако намаляването на налягането технически не е възможно да се извърши, предстои да се прибегне до помощта на специализирано оборудване, което е предназначено за извършване на работи в нестандартни условия.
4. Важно е да се привлекат служители на съответните организации, които имат специално разрешение за извършване на подобен вид работи.
5. Ако предстои да се използва заваряване и рязане с газ, трябва да се контролира налягането на участъка, което по време на монтажа трябва да се поддържа в диапазон 40-150 кг/см.

Спазването на комплекса от тези лесни правила ще позволи да се избегнат ненормални ситуации в процеса на врязване в газопровода и да се гарантира безопасността на околните.

Врязването в магистралния газопровод се провежда при спазване на контрол на налягането в газопровода.

Възможни начини на присъединяване

Присъединяването на нова мрежа за подаване на синьо гориво към действащата се осъществява чрез врязване или заваряване.

В първия случай работата на магистралния тръбопровод не претърпява кардинални промени, тъй като процесът на студено врязване в газовата тръба се извършва без използване на заваряване. Обемът на изпомпваното вещество и неговото налягане не се променят и все още се поддържат в работния диапазон на мрежата.

Този метод се използва за свързване на нови потребители. За изпълнение на работи, свързани с централната мрежа, е необходимо да има разрешение и допуск за извършване на газоопасни действия.

Без специална подготовка да се намесваш във функционирането на главния тръбопровод е категорично забранено. Нарушението може да доведе до трагични последици с летален изход или до затвор.

В някои случаи врязването в газопровода трябва да се извършва с пресичане на осите на мрежите. Пояснения към схемата: 1 – присъединявана тръба, 2 – тръба на работния газопровод, 3 – “прозорец” (изрязана стена), 4 – козирка, 5 – дървен диск, 6 – заваръчен шев, 7 съединителен патрубок, 8 – прът за извличане, 9 – накладка (+)

Вторият вариант на присъединяване е по-познат за повечето обикновени хора. Той е надежден и е успял да премине проверката на времето. Обаче специалистът, който извършва врязване по този начин, задължително трябва да притежава високо ниво на професионална квалификация, както и да има специален допуск.

А самите начини на присъединяване са:

• врязване в газопровод под ниско налягане;
• под газ със средно и високо налягане, когато се използват специални приспособления;
• с изключване на газа и пълно освобождаване от него на тръбите.

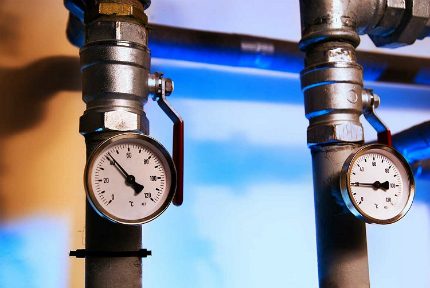

Изборът на начин на свързване към газопровода зависи от редица фактори. Затова решението трябва да се взема от хората, които извършват присъединяването, във всеки отделен случай.

Що се отнася до изпълнителя, тук може да има 2 варианта: представители на газовата служба или служители на частна компания, които имат юридическо право да извършват действия, както и необходимото оборудване и допуск за провеждане на газоопасни работи.

При това във втория случай фирмата може да поеме задълженията по подготовката и оформянето на пакета документи за законно врязване в главната газова мрежа. Правда, всички допълнителни услуги ще се отразят на крайната цена на свързването.

От правилния избор на тръби зависи не само безупречната работоспособност на газопровода, но и безопасността на функциониране на цялата газотранспортна система

Особености на врязване в метален газопровод

Врязването в централния клон от метални тръби се извършва след изготвяне на скица на бъдещите работи и подготовка на всички материали, които ще са необходими в процеса, в зависимост от избрания метод на присъединяване.

На първо място се извършва почистване на работната повърхност. При това се отстранява всичко излишно от мястото, избрано за свързване към газопровода: отпадъци, боя, ръжда. След това се извършва маркиране на мястото на врязване, като се поставят маркировки. Правят се необходимите отвори.

След това добре се обработват отворите. По време на разрязване на повърхността на тръбата, цепнатините обилно се намазват с глина. Това е необходимо за минимализиране на риска от запалване на изтичащия газ по време на извършване на разреза.

Направените отвори възможно най-бързо се запушват с азбестово-глинена запушалка, а мястото, подложено на обработка, бързо се охлажда.

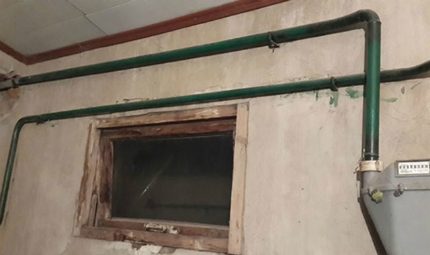

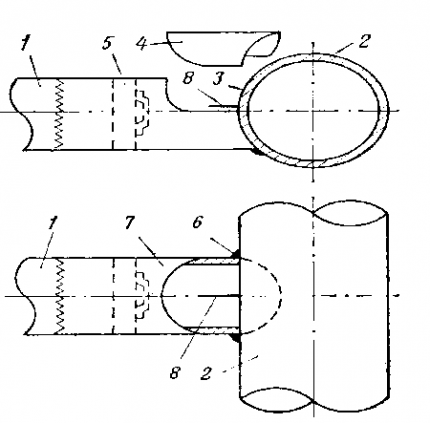

Свързването на тръбите трябва да се изпълни така, че да се постигне пределно точно пресичане на осите на тръбопроводите.

Следващият етап от работите ще бъде монтаж на изключващо устройство. След охлаждане на метала се изважда запушалката, за да се даде възможност да се извади от газопровода участък отрязана тръба.

Сега, в образувалата се цепнатина се монтира изключващото устройство. То се състои от комплект гумени и дървени дискове и торбички, напълнени с глина с вискозна консистенция.

След това се монтира патрубка. След като се затвори отворът с изключващото устройство, се започва пробиването на основния отвор, предназначен за свързване на новата тръба. На първо място е необходимо да се провери съответствието на диаметъра, тъй като понякога маркировката трябва да се коригира.

След това се прави отвор и се монтира патрубка. Неговите съединителни връзки се заваряват от двете страни и се затваря шибърът, който е на него. След това се запълват отворите.

След завършване на монтажа на патрубка, се пристъпва към заваряване на новата тръба. Преди това се отстранява металната шлака, образувала се след пробиването на основния отвор. След почистване на повърхността на тръбопровода, се монтира новата тръба в отворите и, след намазване с глина, се правят заваръчни шевове.

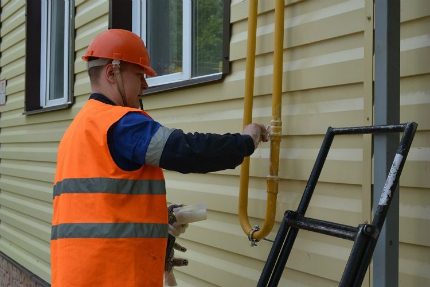

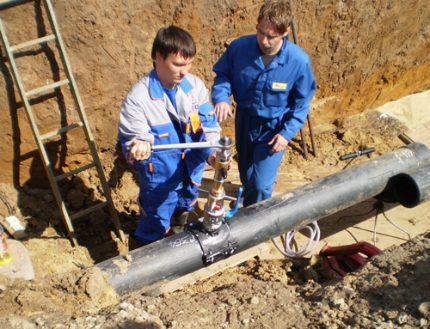

След това се взема воден разтвор на сапун и обилно се намазват новите шевове, като се уверяват в тяхната херметичност и липса на изтичане на синьо гориво.

Съединенията на тръбите трябва да се проверят внимателно за липса на изтичане на синьо гориво чрез намазването им с разтвор на сапун и вода

Ако не се наблюдава изтичане на газ, се пристъпва към заключителния етап на работите, а именно запълване на изкопа. Въпреки това, това не е толкова проста операция, колкото изглежда на пръв поглед.

Запълването на изкопа също трябва да се извършва в съответствие с нормите, посочени по-долу:

• по обиколката на мястото на врязване на сферичния кран и съединителната тръба е необходимо да се извърши запълване с мек почвен слой с дебелина над 20 см и да се уплътни;
• Окончателното запълване на траншеята с почва е категорично забранено да се извършва с булдозер или друга тежка строителна техника.

Преминаването на споменатата техника върху слоя почва, който покрива мястото на врязване, и тръбите, които излизат от него, както и върху сферичния кран, който стърчи над повърхността на почвата, е строго забранено.

Врязване в пластмасов тръбопровод

Свързването към газопроводи от пластмасови тръби не е толкова скъпо във финансов план в сравнение със стоманените газотранспортни магистрали. Освен това при пластмасовите тръби това се прави много по-лесно, отколкото при металните. Важно е да се спазва ясна последователност от действия.

Изделията от пластмаса при монтажа на инженерни конструкции сега се използват доста често.

Към техните предимства се отнасят:

• не са необходими скъпи изолационни материали;
• достъпна цена при високо ниво на технологичност на монтажно-строителните работи благодарение на използването на заваръчни автомати, ниска нужда от тежко оборудване и скъпи служители;
• експлоатационен срок – минимум 50 години;
• минимални разходи в процеса на експлоатация и ремонт.

В навечерието на извършването на врязването е необходимо да се закупят качествени фитинги (съединителни елементи), произведени в завода в съответствие с изискванията на ГОСТ. Също така за придаване на по-голяма надеждност на шевовете ще е необходимо да се използва специализирано лепило и разтрубно съединение.

Освен това е необходимо да се следи внимателно мястото на съединяване на тръбите да бъде максимално херметично и да има най-добра плътност. Преди монтажа обработката на вложката трябва да се извърши с антикорозионно средство.

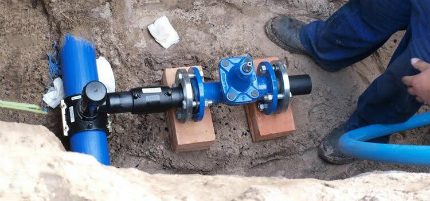

Независимо кой метод на врязване в полиетиленова тръба с ниско налягане е избран, всички действия трябва да се извършват по специална технология

Що се отнася до самия процес на врязване в газопровод, състоящ се от пластмасови тръби, той се осъществява по следния начин. Съединяват тръбите със специални стоманени или полиетиленови вложки. Те се разполагат перпендикулярно на действащата газотранспортна система. Тяхната дължина може да бъде от 80 до 100 см.

Самият процес на нарастване се извършва посредством пластмасови тръби с разтрубно-контактно съединение в основата. Технологията на врязване в газопровод се изпълнява така: загрява се стоманената вложка до температура 60°C, върху нея бързо и с физическо усилие се поставя конструкция от пластмаса.

Достатъчно популярна технология е присъединяването с помощта на сферичен кран. Максималният диаметър на газопровода от полиетиленови изделия, в който може да се извърши врязване, е 500 мм за модели с SDR 11 и 800 мм – с SDR 17,6.

В този случай налягането в газотранспортната магистрала не трябва да бъде по-голямо от 1 МРа (10 бара). Самата технология на врязване в газопроводи от полиетиленови тръби се осъществява в определена последователност.

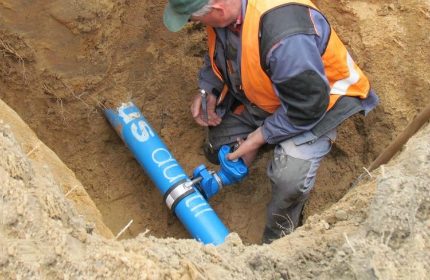

Врязването в полиетиленова тръба може да стане и без използване на заваряване; в този случай се прибягва до използването на специална скоба

На първо място се заварява кранът. Преди инсталирането на оборудването в действащата мрежа се поставят фитинги и вградени нагреватели (муфа и накладен уход), монтира се сферичен накладен кран съгласно СП 42-103-2003.

След това се извършва сглобяване и инсталиране на оборудването. Сондажната щанга, в края на която е монтирана фрезата, и възелът за врязване се фиксират на свободния патрубок на сферичния кран. За целта той се стяга с болтове на полупръстена на устройството за затягане. Тези действия позволяват да се получи напълно херметично съединение.

Следващият етап ще бъде опресовка на възела за врязване чрез штуцер с кран. При това налягането трябва да бъде с 0,1 МПа по-голямо, отколкото в действащата газотранспортна магистрала.

След това се извършва врязване в тръбопровода. Сондажната щанга се върти посредством лост-трещотка, подавайки напред фрезата, която от своя страна прорязва стената на газопровода.

След това щангата с фрезата се подава назад, а сферичният кран се затваря. Моментът на влизане на фрезата вътре в действащата газотранспортна магистрала се определя чрез намаляване на усилието, с което се върти сондажната щанга, както и чрез изменение на дължината на нейния ход.

След като отворът е направен, сондажната щанга с фрезата се отвежда обратно, като се въртят дръжките на устройството за прорязване обратно на часовниковата стрелка. Щом фрезата бъде изведена извън пределите на сферичния кран, той трябва да се затвори.

По-нататъшните действия по врязване в газопровода трябва да бъдат насочени към херметизиране на съединенията и проверка на тяхната безопасност

След това трябва да се намали налягането във възела за врязване в газопровода, а оборудването да се демонтира. След затваряне на крана, изпускането на газ от възела за врязване се извършва чрез газоотводен маркуч и кран с штуцер. Едновременно с това оборудването се сваля от свободния патрубок на сферичния кран. Сега фрезата от сондажната щанга може да се свали.

На следващия етап е необходимо да се извади от фрезата изрязаният фрагмент от тръбата и да се отстрани образувалата се стружка

След това се присъединява отклонението на газопровода. То се заварява с помощта на муфа към свободния патрубок на сферичния кран. След като синьото гориво бъде пуснато, заваръчното съединение трябва да се опресове под работно налягане, като предварително се обработят съединенията с воден разтвор на сапун, за да се уверим в отсъствието на изтичане на газ.

Договор за доставка на синьо гориво трябва да се сключи след приключване на процеса на врязване в газопровода с цел легализиране на свързването.

След успешно завършване на врязването в магистралния газопровод, е необходимо да се свърши документалната част от работата, като се сключи договор за доставки, техническо и аварийно-диспечерско обслужване с регионалния представител на газовата компания в региона.

Работите по приемане на новия обект на газовото стопанство след завършване на процеса на врязване и опломбирането на уредите, които контролират обема на потребеното синьо гориво, извършва представителят на гореспоменатата компания.

На нашия сайт има блок от статии, посветени на свързването на газ към частна къща, съветваме ви да се запознаете:

1. Колко струва свързването на газ към частен дом: цена за организиране на доставката на газ
2. Как се извършва свързването на газ към частен дом: устройство за вкарване + монтаж на системата
3. Технически условия за присъединяване на газ: ред за получаване на необходимата документация

Изводи и полезно видео по темата

Видеото демонстрира провеждане на врязване под налягане в реално време без спиране на газа:

Видеоклип за врязване в действащ газопровод с високо налягане:

Пример за извършване на врязване в газопровод под налягане във видеоклип:

Като имате обща представа за техническите изисквания и реда за провеждане на работите по присъединяване към газовата мрежа, ще ви бъде по-лесно да се ориентирате във всички нюанси, а също така контролирането на работата на компанията, с която е сключен договор за присъединяване, ще стане по-лесно.

Освен това, ще изчезне абсурдното желание самостоятелно да се врежете в газопровода, като поканите майстор на всичко от икономия.

Споделете с читателите вашия опит по съгласуване на документи и свързване към централния газопровод. Моля, оставяйте коментари към статията и задавайте въпросите, които ви интересуват. Формата за обратна връзка се намира по-долу.
