Лупинг на газопровод: неговите функции и особености на обустройване за газопровод

Всички газопроводи се изграждат, като се отчита разходът на синьо гориво от всички налични потребители. Но по време на експлоатация количеството на използвания газ често нараства и един ден наличните мощности за транспортирането му стават недостатъчни.

В резултат на това собствениците на магистралата трябва да търсят решение, а един от вариантите може да бъде лупинг на газопровода. Към него днес все по-често се обръщат специалисти и други заинтересовани лица.

Нека да разберем какво представлява този процес и как да го реализираме на практика.

Какво представлява лупингът?

Названието на процеса лупинг произлиза от английската дума «looping», която в превод означава «примка». И това е точното наименование на процеса със същото име. Тъй като той представлява полагане на нов участък от газопровода, успореден на основната линия.

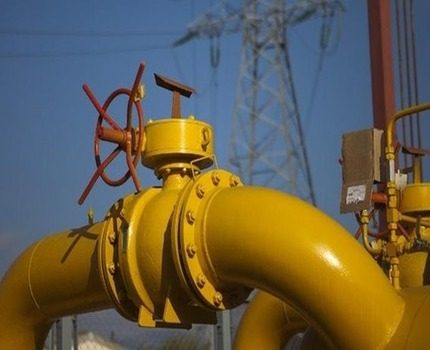

Такова отклонение винаги е част от вече действащата система и началото му е врязване в главния клон. А там, където в конструкцията отпада необходимостта да се разделят потоците газ, лупингът се затваря.

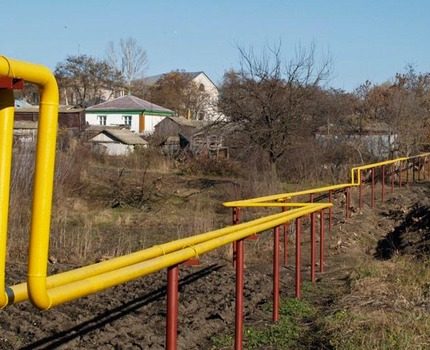

Газопровод с ниско налягане с лупинг позволява да се разтовари основната линия, да се транспортира горивото с най-малки загуби, което винаги е изгодно.

Лупингът на газопроводи служи за решаване на две основни задачи, сред които увеличаване на наличната пропускателна способност на основната линия или намаляване на загубата на налягане по време на транспортиране на газа.

На първо място това се отнася до магистрали с високо налягане, тъй като именно в тях се създават максимално нестабилни условия, водещи до намаляване на ефективността. А оттам и до финансови загуби.

Но стабилизацията на налягането е възможна и във всички останали видове мрежи, тоест транспортиращи газ при средно или ниско налягане. Тъй като успоредната тръба помага да се намали налягането в началото на пътя и значително да се повиши в края.

С помощта на лупинга специалистите са в състояние да решават и още редица задачи, сред които следните:

1. Използване на допълнителна линия по време на ремонт на основната.
2. Използването на такъв тръбопровод за промяна на конфигурацията на главния. Например, докато газът преминава по успоредния клон, на основния може да се коригира положението на помпените станции, което в бъдеще ще допринесе за по-ефективна работа на системата.

Важно предимство на тази конструкция е възможността да се използва като основна магистрала за транспортиране на газ. Това помага за постигане на необходимия резултат в най-кратки срокове, като същевременно се спестяват средства за изграждане на нов газопровод.

Успоредната линия на газопровода може да бъде свързана към действащата артерия на всяко място, а всичко необходимо за това е врязването на самата тръба, инсталирането на два спирателни клапана и фитинги

Този метод е известен отдавна, но пикът на използване се пада на настоящето време. Това се случва, защото газовата система на постсъветската територия е формирана отдавна (1975-1990 г.), а сега се извършва нейното доработване и усъвършенстване според съвременните нужди.

От горното може да се направи извод, че днес лупингът активно се използва по няколко причини, към които се отнасят:

• етапност на строителството – първоначално всички газопроводи се строят според наличните нужди, а след това, при необходимост, се увеличава пропускателната способност;
• недостиг на собствени средства или инвестиции за изграждане на нови мрежи – това се случва поради намаляване на търсенето на газ, а съответно и намаляване на интереса към отрасъла от страна на кредитори, инвеститори и дори обикновени потребители.

Посочената информация показва, че лупингът може да бъде по-евтин вариант от изграждането на нов пълноценен газопровод.

Тънкости на изграждането и приложението

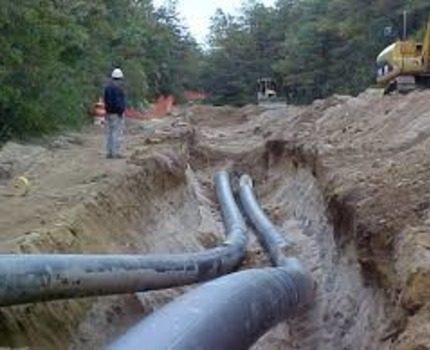

Конструкцията на успоредния тръбопровод е практически идентична с основната линия. Поради това лупингът може да се използва при същите условия като главния газопровод, т.е. почти при всякакви.

Кога се използва този метод?

Но трябва да се знае, че представеният вариант за повишаване на производителността е само един от няколко конкуриращи се начина.

Сред тях се отличават такива като вмъкване на тръби с по-голям диаметър, увеличаване на мощността на станциите с помпено оборудване.

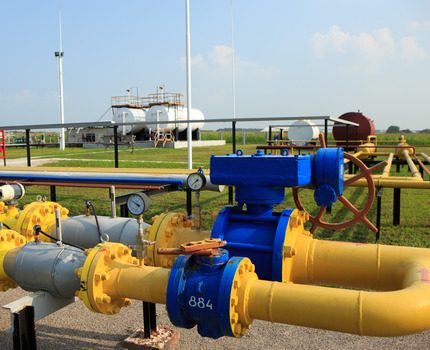

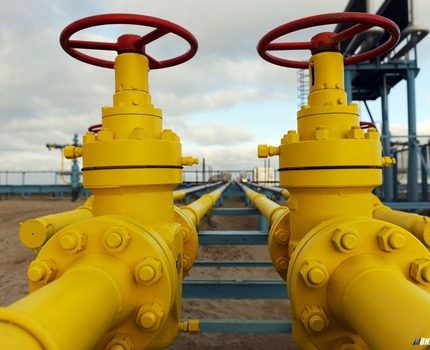

На снимката е изобразено мястото на обединяване на две линии на газопровод с лупинг. Това може да се направи на всяко място, ако необходимостта от разтоварване на основната магистрала е отпаднала

Освен това, лупингът може да бъде част от комбинирани методи за разтоварване на основната линия. Например, такъв вариант е използването на успоредни линии заедно с увеличаване на мощността на помпените станции.

Ръководните документи позволяват използването на няколко лупинга на един участък. Диаметърът на тръбите може да бъде различен, но ако максималният им размер не е достатъчен за транспортиране на газ, в различните клонове обикновено се прилагат изделия с еднакъв размер, което осигурява еднаква скорост на движение на горивото.

Това не може да се постигне с помощта на различни тръби, а това води до по-бързо износване на отделни участъци от тръбопровода. Въпреки че посочената информация е основно актуална за магистрални газопроводи, където налягането винаги е максимално високо.

Монтажът на паралелна линия може да се извърши във всеки момент, ако има необходимост от това и е доказана целесъобразността на такъв метод за разтоварване на основната линия

Точният диаметър се установява само с помощта на специални изчисления, по които се осъществява проектирането, извършващо се въз основа на ръководните документи.

Принцип на работа на лупинга

След началото на използването на паралелната нишка на газопровода настъпва намаляване на транспортираните обеми гориво по основната магистрала. В резултат на това се намалява хидравличното съпротивление, което трябва да се преодолява, което води до значително намаляване на загубите на налягане.

Затова при едно и също налягане на газа е възможно да се транспортират по-големи обеми синьо гориво.

Такава допълнителна магистрала ще бъде ефективна при всякаква нейна дължина. Но колкото по-дълга е тя, толкова по-забележим ще стане резултатът.

Кога може да се използва лупинг?

Както бе посочено по-горе, лупингът е един от конкуриращите варианти за разтоварване на даден газопровод. Затова за неговото инсталиране се изисква техническа обосновка и сравнение с други методи.

Тоест паралелна линия може да започне да се строи, след като бъде доказана нейната ефективност в сравнение с вмъкване на тръба с по-голям размер, увеличаване на мощността на помпените станции или някакъв комбиниран вариант.

Също така трябва да се знае, че лупингът основно се използва за разтоварване на газопроводи, транспортиращи синьо гориво до едри потребители, като градове, големи предприятия и други.

Лупингът на газопровода се използва, ако една тръба с максимално допустим размер не може да осигури транспортирането на необходимото количество газ

За домакинства и други малки потребители този метод е малко актуален, тъй като в повечето случаи газът се доставя в недостатъчни количества не заради претоварване на тръбите, а поради неправилно извършено хидравлично изчисление.

Дори ако системата работи на границата на възможностите си, поради това че броят на потребителите (газови печки, бойлери) в къщата се е увеличил, обикновено оптималният вариант за излизане от положението е инсталиране на тръби с по-голям диаметър за основната линия, а не използване на лупинг.

Причините за неактуалността на този начин за маломощни тръбопроводи са, че:

1. Всеки газопровод с лупинг ще решава задача, с която ще се справи всяка от частите на конструкцията поотделно.
2. Всяка паралелна линия на тръбопровода може да бъде въведена в експлоатация след одобрение на същия проект, както и във всички останали случаи. Тоест за създаването ѝ ще бъде необходимо същото време, както за обикновения, подобни ще бъдат и разходите, което също не дава конкурентно предимство.
3. За строителството на лупинга се използват същите материали, както и за основната линия, което отново не улеснява задачата.
4. Естетичният вид на газопровода с лупинг може да бъде по-лош от обикновения, тъй като няколко линии, по-масивни опори едва ли ще украсят дворното място.

С оглед на всичко казано, представителите на градската газова компания могат лесно да отхвърлят проекта за газопровод с лупинг като необоснован. Това може да се случи, защото на специалистите ще им бъде трудно да обяснят защо за осигуряване на малки потребители е необходима линия от сложен вид.

За газопровода с лупинг важат същите изисквания, както и за обикновения, поради което процедурите по съставяне на проекта и монтажа са сходни

Затова, дори да възникне такава идея, на ранните етапи на създаване на необходимия проект трябва да се обърнете към отговорните лица на вашата градска газова компания за извършване на съгласуване.

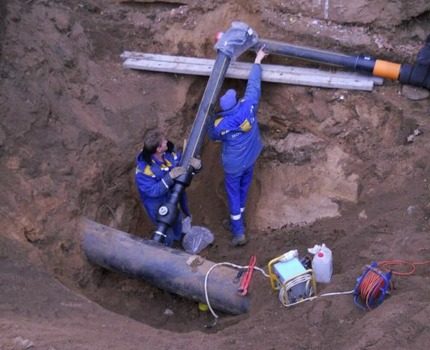

Някои особености на монтажа

Тъй като всяка паралелна линия е обикновен газопровод, за нея важат всички правила и норми за такива конструкции. В резултат след създаване и одобрение на проекта се извършва обикновено врязване на нова тръба в основната магистрала.

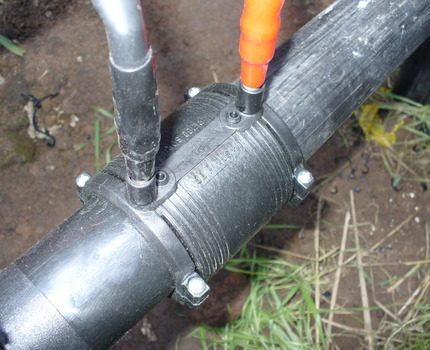

Единствената важна особеност е необходимостта от прекъсване на действащия газопровод от двете страни. За целта могат да се врежат специални спирателни клапани, фитинги за изпускане на налягане и друго оборудване.

Норми за изграждане на газопровод

За лупингите важат обичайните правила за всички газопроводи. Поради това работите могат да започнат само след одобрение на съответния проект. Извършването им е право на специалисти, които имат разрешение.

Цялото оборудване и материали, които ще се използват за строителството, трябва да бъдат проверени за наличие на съответните сертификати, отсъствие на повреди и други недостатъци.

При извършване на обустройството се използват стоманени тръби, по-точно отделни техни видове, подложени на специална антикорозионна обработка, както и техните полиетиленови аналози.

За лупинга трябва да се използват само сертифицирани тръби, други компоненти, а също така да се контролира прилягането на тръбата към почвата и редица други параметри.

Необходимите работи се извършват поетапно, тоест подобна операция започва с подготовката на лупинга за сглобяване. За целта се изкопават траншеи, поставят се опори, след това се монтират спирателни клапани от двете страни, оборудват се приемници, към които на следващия етап се заваряват тръби на паралелната линия.

При строителството отговорните лица са длъжни да контролират редица важни параметри, към които се отнасят прилягането към дъното на траншеята, разстоянието между различни комуникации – както външни, така и свързани с конструкцията на самия газопровод. Особен контрол подлежат заваръчните съединения, както и антикорозионното покритие.

След завършване на монтажа на паралелната линия трябва да бъдат извършени съответните изпитвания. Преди извършване на такива операции е необходимо да се извършат подготвителни работи.

Например, траншеята, в която е монтиран лупингът, трябва да бъде покрита със слой пръст. Но не е необходимо да бъде напълно засипана, тъй като подобна процедура се извършва едва след успешно преминаване на проверката за годност за употреба.

Извършване на изчисления на газопровода

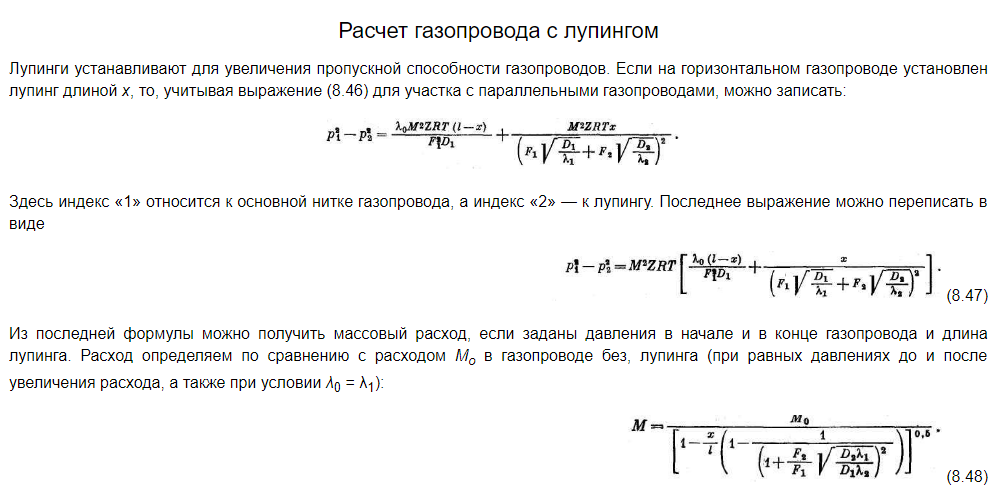

Ръководните документи позволяват да се извършва изчисление на лупинга само с помощта на специални формули. Част от тях ще бъде приложена по-долу, но предварително може да се каже, че изчисленията ще могат да извършват само специалисти.

Тъй като при неговото изпълнение се използва голям брой различни променливи, което прави задачата сложна.

Изчислението на газопровод с лупинг е сложна процедура, затова могат да я извършват само квалифицирани специалисти. Но дори те трябва да извършват съгласуване на проекта с газоснабдителното дружество на ранни етапи.

Тоест човек или организация, заинтересовани от разработването на проекта и строителството на лупинга, няма да могат да спестят дори от предварителните изчисления.

Защото за разлика от редица други аналогични процедури, например, хидравличното изчисление, прост и достъпен компютърен метод не се използва. В резултат на това проектантът трябва да притежава достатъчен запас от специални знания.

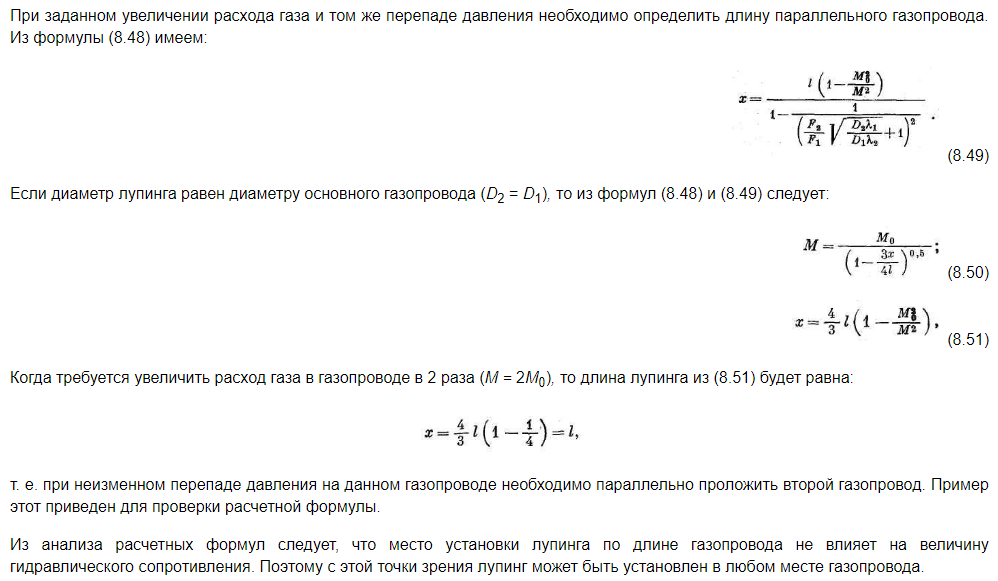

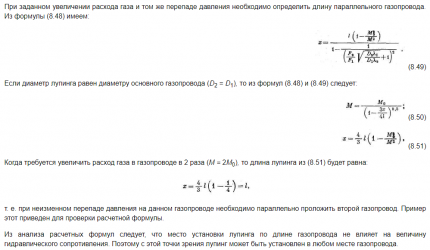

Продължение на изчислението на газопровод с лупинг. Голям брой формули, променливи стойности, които е необходимо да се вземат предвид, допълнително усложняват задачата.

След извършване на изчислението се препоръчва да се обърнете към газоснабдителното дружество за извършване на съгласуване. Ако това не бъде направено и проектът бъде напълно разработен, то това може да доведе до значителни финансови загуби. Тъй като могат да не бъдат спазени някои от многобройните изисквания на газовите специалисти.

Също така препоръчваме да прочетете нашата статия за проектирането на системата за газоснабдяване. Повече подробности – отидете на линка.

Пример за изчисление на линия на газопровода

За изчисляване на паралелната газопроводна линия е необходимо да се знаят редица изходни данни, сред които обемният и часовият разход на газ, коефициентът на газово съпротивление, температурата на горивото и редица други данни. Цялата необходима информация се взема от предварително изготвена схема.

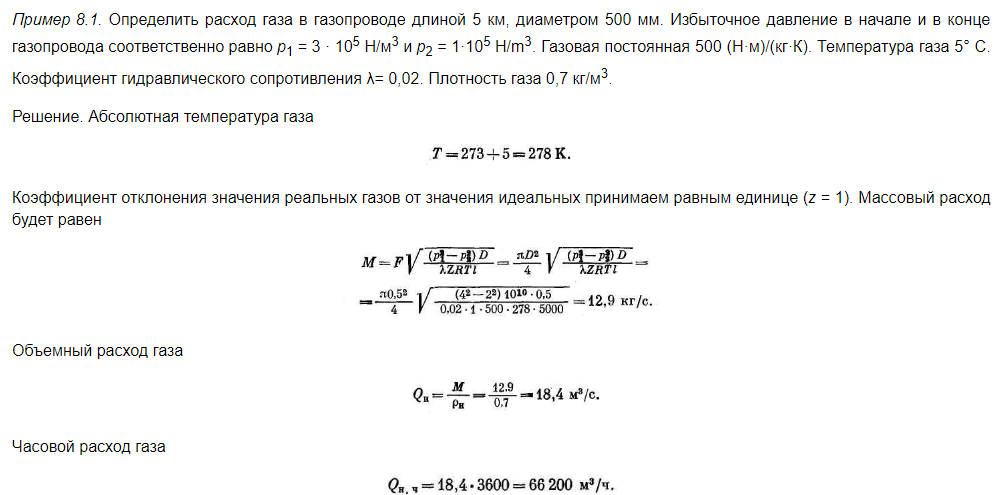

Пример за изчисление на конкретен газопровод с лупинг, където проектантът е отчел различни видове разход на газ, неговата температура, коефициент на съпротивление и други параметри.

Сложността на примера за изчисления допълнително показва, че тази работа трябва да се извършва от специалисти, в противен случай грешките са неизбежни. Това ще доведе до загуба на време и средства.

По-подробно за това как да се извършат изчисленията на системата на газопровода, прочетете в този материал.

Още един пример за лупинг

Един от най-известните газопроводи с лупинг, въведени в експлоатация през последните години, е паралелната линия на магистрала «Пелятка-Северо-Соленинское». Нейната дължина е 30 км, но за строителството се наложи да се обзаведат немалките 160 км път.

Освен това, се наложи да се прокарат почти 90 км кабел. Работите са извършени от повече от половин хиляда квалифицирани специалисти в продължение на половин година.

Обустройството се състоеше от следните етапи:

• монтиране на пилоти, на което предшестваше сондиране;
• монтаж с последващо заваряване на опорните конструкции;
• полагане със заваряване на самите тръби на лупинга;
• контрол на качеството на заварените съединения;
• почистване на лупинга;
• изпитвания с последващо пускане в тестов режим;
• антикорозионна обработка на всички метални елементи.

Етапите са изброени в нужния ред. В резултат на това посоченият лупинг позволява с най-малки разходи да се транспортира газ до потребителите, и то без прекъсване.

Както посочваха специалистите, икономическият ефект от използването на тази 30-километрова тръба ще възлезе на внушителните 65 млн € и то само за 2 години от момента на въвеждане на линията в експлоатация.

Изводи и полезно видео по темата

Това кратко видео позволява да се разбере по-добре какво представлява газопровод с лупинг:

Всеки лупинг е способен да разтовари основната линия, като по този начин увеличи количеството на транспортираното гориво до потребителите. При това без каквото и да е увеличение на разходите. В същото време паралелната линия на газопровода не е панацея за всякакви случаи.

Затова преди разработването на проекта е необходимо да се уверите в целесъобразността на използването на този вариант за разтоварване на мрежата.
