Диелектрична вложка за газ: разновидности на газови муфи и съвети за монтаж

Свързването на газови уреди, свързани с електрозахранване, се извършва, като се вземат предвид три критерия: надеждност, безопасност за потребителите и оборудването, дълъг експлоатационен живот. За да работят газовите бойлери, котли, конвектори или печки без прекъсвания, се използва диелектрична вложка за газ – малък полимерен изолатор, монтиран в тръбата.

Ако сте решили самостоятелно да свържете газовото оборудване, препоръчваме да монтирате и диелектрик. За какво служи, на какви видове се дели и как се осъществява монтажът му, можете да научите от тази статия.

Предназначение на електроизолиращата вложка

Първо ще изясним за какво служи изолиращата диелектрична муфа за газ и как работи тя.

Основната функция на диелектрика е защита на техниката от блуждаещи токове, които могат да възникнат в газопровода по различни причини. Толкова ли опасен е блуждаещият ток и има ли някакви начини за предотвратяване на появата му?

Той възниква в земята в момента, когато се случва авария на силови магистрали, железопътни линии, трамвайни пътища. Поради разликата в характеристиките на проводниците – земята и металните конструкции на газовите линии, токът се предава на газовата система.

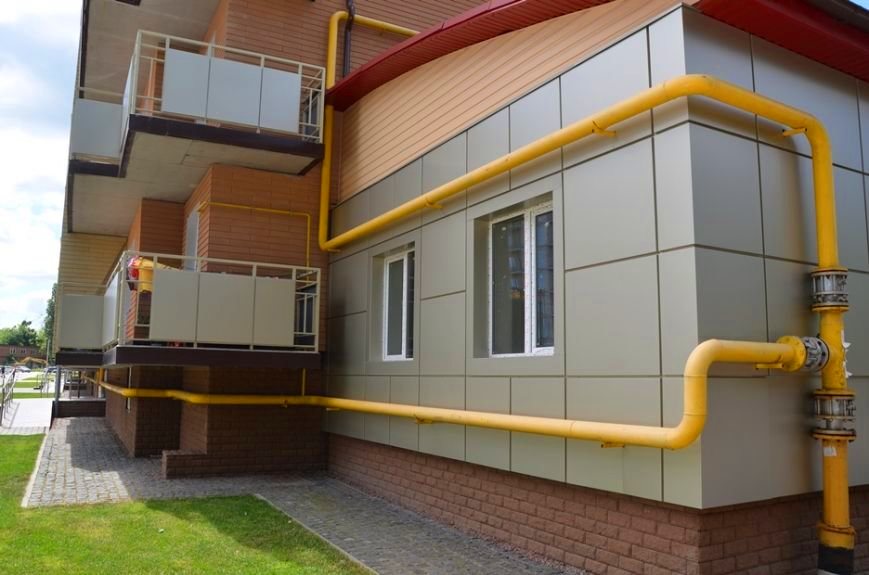

Там, където преминават магистрали на природен газ, многофамилните сгради традиционно се оборудват с газови печки. При неправилно монтиране на бойлер или печка блуждаещият ток може да проникне във всеки апартамент на многоетажната сграда.

Опасност могат да представляват и действията на неграмотни съседи, които не бързат да заменят неизправната електропроводка или просто заземяват електроуреди на тръби или радиатори.

Ето какво ще се случи, ако блуждаещите токове достигнат до вашето газово оборудване:

• газовите уреди, голяма част от частите на които са изработени от токопроводящи метални детайли, излизат от строя и сами стават източници на опасност;
• при възникване на случайна искра възниква риск от запалване, което става хиляди пъти по-опасно в газова среда. Пожарът може да предизвика експлозия, а за многофамилна сграда това е истинска катастрофа;
• блуждаещите токове, които се предават на битови уреди и тръби, по време на буря или авария на електропреносната мрежа могат да станат причина за сериозно нараняване на потребителя на газовото оборудване.

За да запазите здравето си и да предвидите всякакви рискове, се използва диелектрична муфа за газовата тръба.

Едно от предимствата на диелектрика е лесният монтаж. Монтажът на изолатора може да се извърши самостоятелно, но проверката на херметичността на съединенията и контролът се извършват от служители на газовата служба.

Понастоящем вграждането на диелектрична вложка в тръбата стана задължително за всички, които инсталират газова техника в къща или апартамент, като функциите и характеристиките на оборудването нямат значение.

Монтажът на изолиращи вложки се регулира от закона – в точка 6.4 СП 42-101-2003 се казва, че веднага след спирателния кран трябва да се монтира диелектрик, за да се изключат токове на утечка, уравнителни токове и заземяване на корпуса в газопровода. Вярно е обаче, че има уговорка – функцията на изолираща вложка може да изпълнява и гъвкав маркуч, който не провежда електрически ток.

Видове диелектрични отсекатели

В бита се използват два варианта на диелектрици за газов маркуч или тръба: прости втулки, наподобяващи вложки, и муфи с резба. Нека разгледаме с какво се различават вложките и да изберем най-доброто решение за самостоятелен монтаж.

Вариант #1 – втулки

Веднага да кажем, че за инсталиране на газова печка или монтиране на бойлер втулки няма да ви трябват, тъй като те имат малко по-различно предназначение. Задачата е същата – да предпазят от блуждаещи токове.

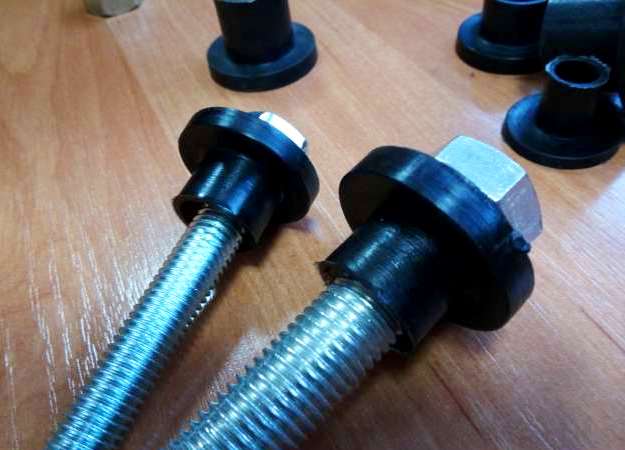

Но те се монтират там, където има фланцови съединения и се използват болтове. С прости думи, втулките се използват за електрическа изолация на фланцови крепежни елементи.

По външен вид втулките за газово оборудване могат да се объркат с други изолатори – за различна техника: радиоуправляеми автомодели, селскостопански машини, кормилни колони на автомобили и други.

Диелектричните вложки се изработват от полиамид ПА-6. Те се отличават с устойчивост на външни въздействия и дълъг експлоатационен срок.

Технически характеристики на газовите втулки:

• устойчивост на замръзване – издържат на ниски температури до -60 °С;
• еластичност и висока степен на прилепване към метални елементи;
• бензино- и маслоустойчивост при температури до +120 °С;
• способност да издържа многократни знакопроменливи натоварвания.

Изделията се маркират по диаметър в мм, например от М 8 до М 24. Диаметрите на подходящите фланци, болтове, шайби производителят посочва в специални таблици. Там също може да се уточни височината на буртика и дължината на втулките.

Вариант #2 – муфи

Универсалните изолиращи вложки за газови тръби се присъединяват по муфтов метод, затова често от монтажниците се наричат – муфи.

Те се различават по вид на резбата, диаметър, материал на изработка, външно оформление, но изпълняват същата функция – прекъсват токовете, образуващи се на газовата тръба, от оборудването.

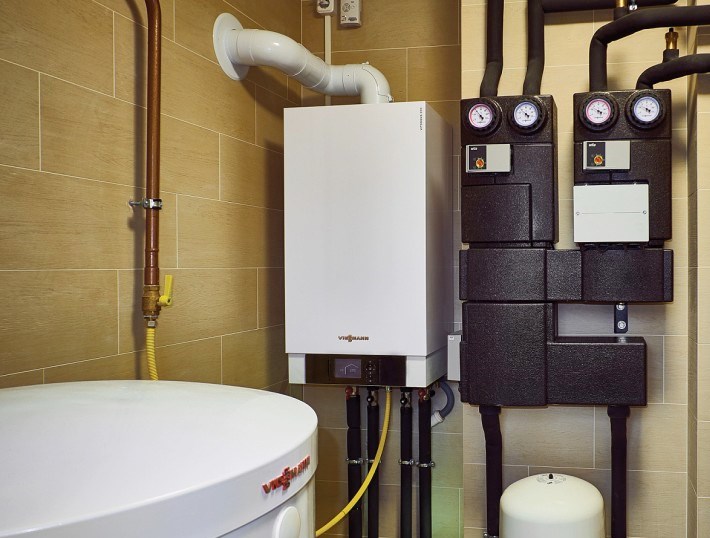

Съвременните газови котли са оборудвани с електроника, която работи от електрическо захранване. Въздействието на блуждаещи токове може моментално да извади от строя «мозъка» на котела, последицата от което ще бъде скъпоструващ ремонт.

Вложките се изработват в заводски условия съгласно ГОСТ или ТУ. Произвеждат се в специални пресформи по автоматичен начин, използвайки шнекова екструзия на два материала: изолационен полимер и метал за резбови патрубки. Полимерният материал отговаря на изискванията ГОСТ 28157-89.

Изделията са предназначени за експлоатация при работно налягане 0,6 МПа, за критичен се счита показателят 1,2 МПа. Работната температура средно – от -20 °С до +80 °С.

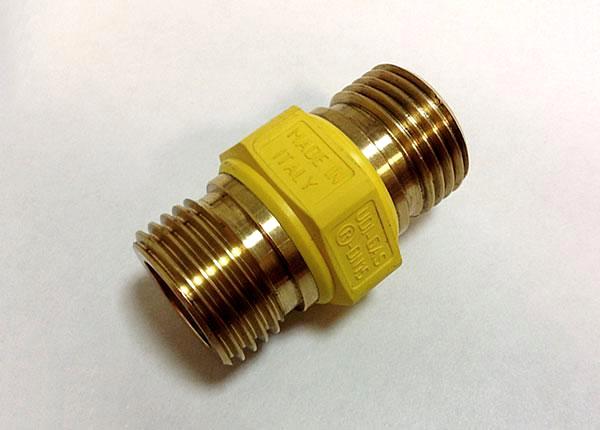

Съгласно ГОСТ 14202-69 вложките за газ се отнасят към 4 група (горими газове) и се маркират с жълт цвят, но в продажба могат да се намерят изделия и с черна полиамидна част.

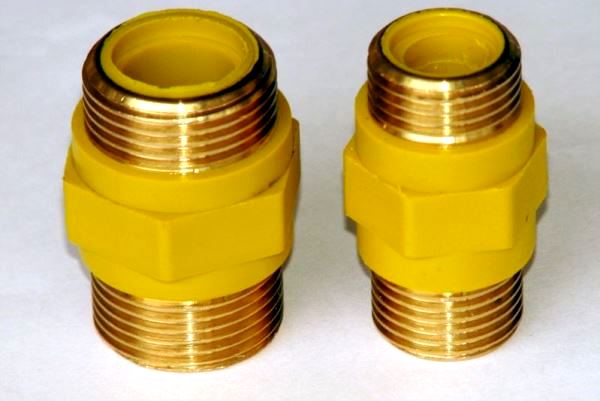

Върху повърхността на изолационния елемент също се нанасят наименованието на търговската марка и диаметърът. За битово употребление се произвеждат диелектрици 1/2″, 3/4″ – DN15, DN20 съответно.

По-добре е да се закупува продукция на известни марки, а не китайски имитации, и да се избират изделия, опирайки се на следните критерии:

• пожаробезопасност – резбовите метални елементи не горят, а пластмасовите не поддържат горене;
• износоустойчивост и дълготрайност – качествените детайли са изработени от месинг и имат 20-годишен срок на експлоатация;
• подходящи технически характеристики – съпротивление не по-малко от 5 Ом при рязко повишаване на напрежението до 1000 В.

Най-доброто място за монтаж на муфата – между газовия кран и гъвкавата подводка.

Начин на присъединяване – резбов, извършва се чрез навиване на устройството върху тръбата. Штуцерите могат да имат както външна, така и вътрешна резба.

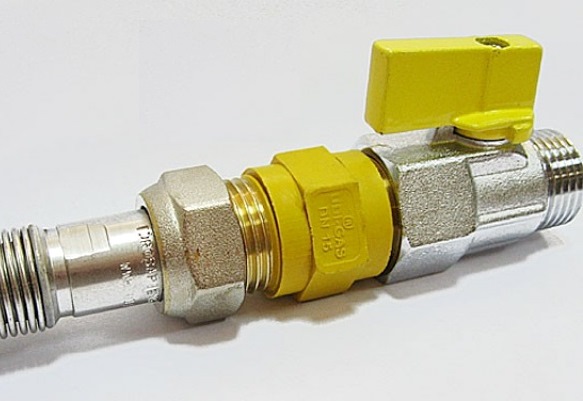

Образец на кран с изолираща муфа. Комбинацията от изделия на един производител опростява монтажа на диелектрика, прави го по-бърз. Устройството се монтира на края на тръбата, преди свързването на маркуча, водещ към печката или котела.

Преди покупката на диелектрика е необходимо да се уточни диаметърът на газовата тръба, а също така да се подбере гъвкава подводка, подходяща по размери. Понякога маркучите за свързване се продават заедно с оборудването, затова не забравяйте да проверите комплектацията.

Изолаторът за газ се инсталира за дълго време и не изисква обслужване, но постоянно се намира под контрола на газовата служба, която извършва прегледи на оборудването ежегодно.

Ред за монтиране на диелектрика на газ

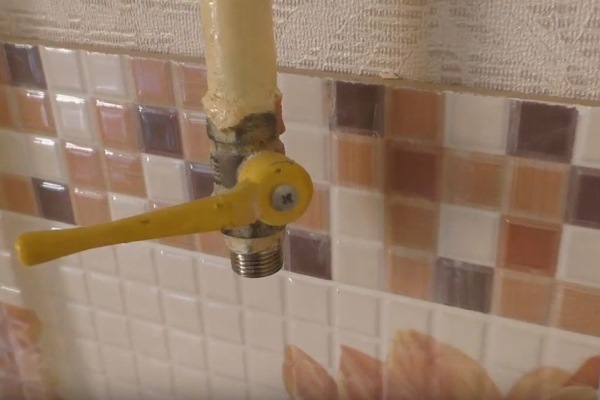

Преди всякакви работи с газово оборудване или магистрали е необходимо да се затвори кранът, за да се пресече постъпването на гориво и да се осигури безопасност. Ако преди това плочата, колонката или котелът са били използвани, горелките трябва да останат в работно състояние, за да изгорят остатъците от газ.

След това действаме по ред:

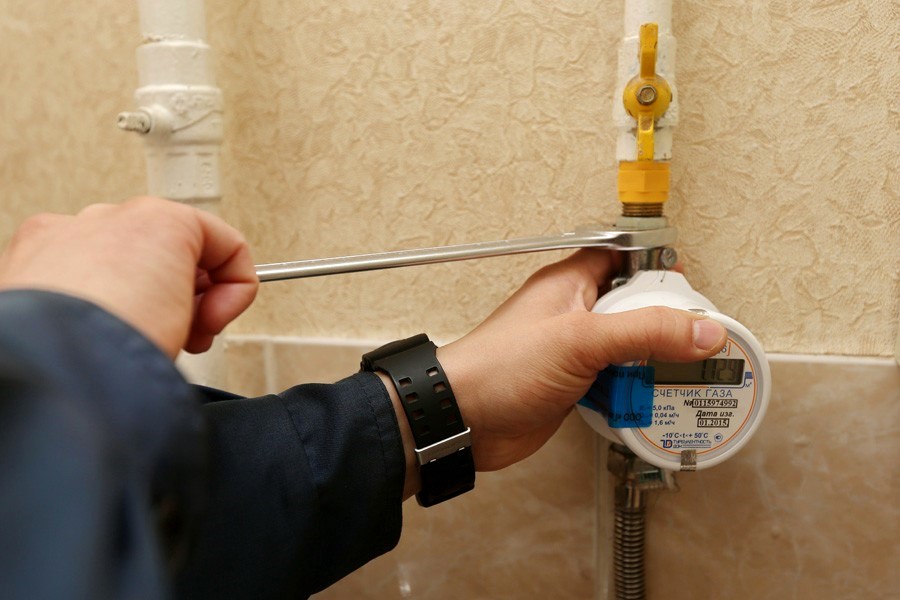

1. Ако гъвкавата подводка вече е присъединена към тръбата, с помощта на ключ внимателно отвиваме гайката. Отдавна монтиран крепеж често «залепва», затова за сигурност може да се използват два ключа.

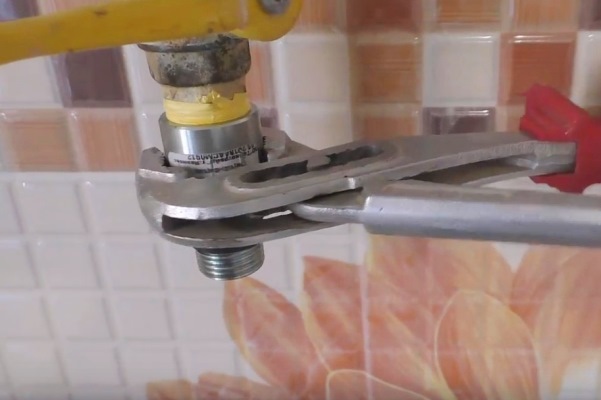

2. На освободения край на тръбата навиваме уплътнител – фум-лента и внимателно затягаме съединението първо с ръка, а след това и с ключ. Завинтваме муфата или «бурето» до предел, като се стараем да не повредим резбата и да не деформираме корпуса на диелектрика.

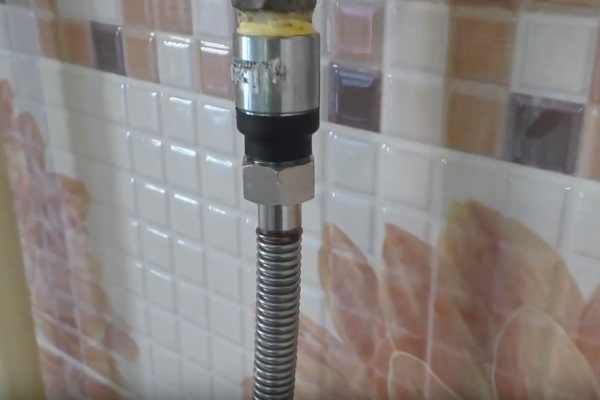

3. По същия начин на втория край завинтваме гайката на гъвкавата подводка.
4. Извършваме диагностика на съединението по безопасен начин.

Сапунен разтвор за проверка на херметичността на съединенията използват не само потребителите на газово оборудване, но и работниците от Горгаз. Диагностиката протича просто: сапунена пяна с четка или пискюл се нанася върху местата на съединенията и се наблюдава какво ще се случи.

Появата на мехурчета, дори и малки, свидетелства за липса на херметичност – муфата ще трябва да се дотегне. Ако няма мехурчета – инсталацията е изпълнена правилно и може спокойно да се използва оборудването.

Забранено е за проверка на изтичане на газ да се използва открит пламък – клечки кибрит или запалки.

Поетапен инструктаж:

Напомняме, че използването на газовата техника преди пристигането на служител на газовата служба не е разрешено. Той трябва да извърши проверка, да фиксира факта на монтажа на диелектрика и да даде разрешение за експлоатация на свързаното оборудване.

И занапред всички дейности по свързване, подмяна, ремонт на газова техника провеждайте съвместно с представители на обслужващата организация.

Изводи и полезно видео по темата

Как на практика се извършва монтажът на диелектрик в крана:

Последователност на свързване на колонката с газопровода:

Сега знаете как правилно и бързо можете да монтирате диелектрична вложка за газ на тръбата. Процедурата по монтажа може да се извърши самостоятелно или от специалист – във всеки случай резултатът ще бъде вашата безопасност и изправност на домашното газово оборудване. Ако все още нямате диелектрик, препоръчваме да го инсталирате, а също така да смените газовия маркуч, чийто експлоатационен срок е ограничен.
