Разпределение на водопровода в апартамента: типични схеми + нюанси на проектиране

Капитален ремонт трябва да започне с добър план. При това най-голямо внимание изисква водопроводното разпределение в апартамента. Как да го проектираме правилно, на кой вариант да дадем предпочитание? По този въпрос ще трябва да помислят тези, които са решили да ремонтират или сменят водопроводните тръби.

Неправилно проектираното разположение на водопроводните тръби е съпроводено с множество проблеми. А ако проблеми в системата за доставка на вода са били наблюдавани и преди ремонта, точното време е да се проучи съществуващото разпределение, за да се открият и отстранят недостатъците. За това си струва добре да се разберат всички тънкости.

Ще ви разкажем за вариантите на водопроводно разпределение и ще ви помогнем да изберете оптималния вид. А за да бъде по-лесно да се ориентирате, материалът е придружен със схематични картинки и полезни видеоклипове по темата.

Важността на правилното проектиране

Задачата за създаване на водопроводна система в апартамент изглежда проста. Трябва да се достави вода от централния щранг (щрангове) до всяка точка за водовземане. Списъкът на такива точки в различните апартаменти може да бъде много различен. Опростен вариант се състои от няколко мивки (в кухнята и банята), както и тоалетна чиния и вана.

Но съвременните реалности диктуват по-сложни схеми. На практика във всеки апартамент днес ще се намерят допълнителни домакински уреди, за чиято работа също е необходима водопроводна вода.

На практика навсякъде има автоматична пералня. Все повече домакини се стремят да допълнят кухнята си с още една полезна техническа единица – съдомиялна машина, машина за санитарна обработка на съдове.

В баните освен вани се монтират съвременни душ кабини, често оборудвани с допълнителни опции като хидромасаж. До тоалетната може да има удобен санитарен уред – биде.

Накрая, в големите апартаменти броят на санитарните помещения не е ограничен до едно. Няколко допълнителни тоалетни, още една душ кабина повишават комфорта за обитателите на апартамента, както и натоварването на водопроводната система.

В резултат на това изискванията към качеството на работа на водопровода се увеличават. Някои уреди са много чувствителни към водния напор, който до голяма степен зависи от това колко правилно е проектирана схемата за разводка на тръбите.

Компетентното проектиране не само подобрява характеристиките на водопроводната система, но и намалява разходите за нейния монтаж и експлоатация, а също така улеснява извършването на ремонтни работи.

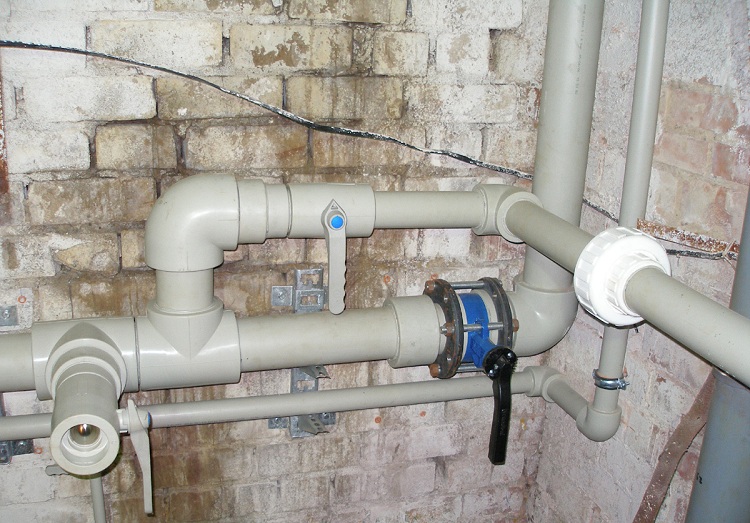

Повечето системи за водоснабдяване, които се изграждат, възстановяват или модернизират в момента, се сглобяват от полипропиленови тръби, работата с които е разгледана в редица популярни статии на нашия сайт.

Основните начини за водопроводно разпределение в апартамент

Съществуват две основни схеми за разводка на водопровода в апартамента: тройникова, известна още като последователна, и колекторна. И двете схеми имат определени предимства и недостатъци, поради което се използват за различни ситуации. Освен това понякога има смисъл да се комбинират двете схеми.

Начин #1. Последователна (тройникова) схема

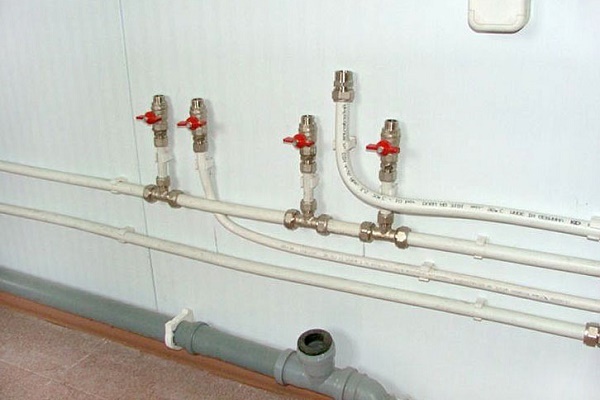

Това е най-лесният начин да се проектира и реализира водопровод в типов апартамент. Тази схема се състои от една обща тръба, към която последователно се свързват всички уреди – консуматори на студена водопроводна вода. По подобен начин успоредно се монтира система за топла вода.

Основната тръба трябва да е с по-голям диаметър от останалия водопровод, тъй като в тази система тя изпълнява функциите на колектор. За свързване на санитарните уреди се използват тройници, поради което тази схема често се нарича тройникова.

Предимството на последователната схема за разводка на водопроводната система в апартамента е, че тази схема е много проста и изисква минимални разходи за реализация.

Принципът на такава система е много прост както за проектиране, така и за изпълнение. По подобен начин е организирано водоснабдяването в почти всички апартаменти, построени по типови съветски проекти. Едно от значимите ѝ предимства – малкото количество водопроводни тръби. Затова и разходите за създаване на такова водоснабдяване ще бъдат минимални.

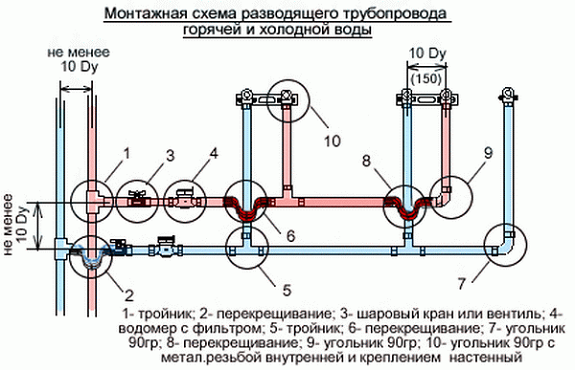

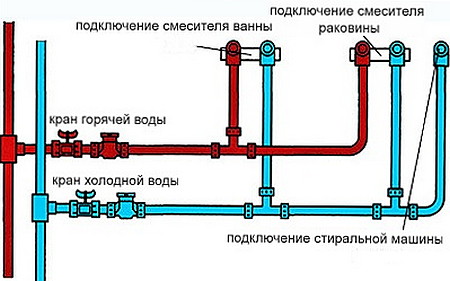

Тази схема доста подробно демонстрира устройството и принципа на работа на последователната схема на разпределение на водопровода в апартамента, която също наричат тройникова.

Но такава водопроводна система подхожда само за описаните по-горе малки апартаменти с малък брой санитарни уреди. Работата е там, че колкото по-дълга е такава система, толкова по-ниско е налягането на водата в края на тръбопровода. На санитарните уреди, свързани в края на системата, ще се падне по-малко вода, затова работата им може да стане неправилна.

Проблеми с последователната система за водоснабдяване възникват и в случай на повреда на кран или резервоар. По време на ремонт или замяна на санитарни уреди ще се наложи да се спре подаването на вода от захранващия щранг. В малките апартаменти щрангът е един (или два – за ГВС и СВС), тук водата се спира напълно.

Последователното свързване не позволява да се изключи от водоснабдяването само един уред.

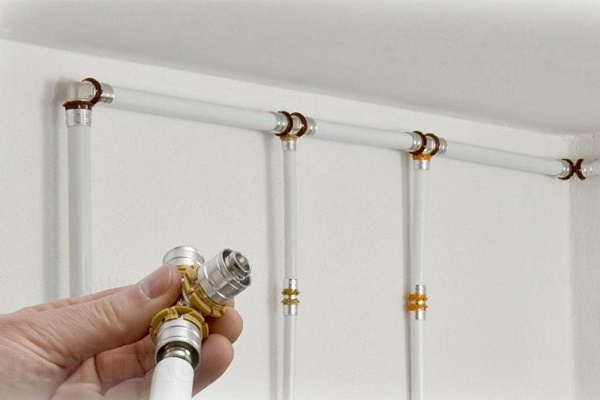

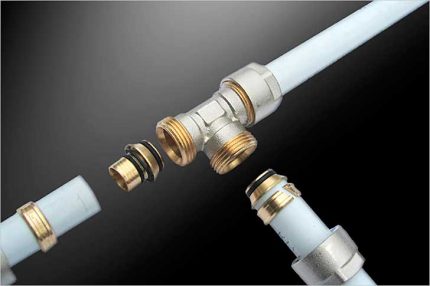

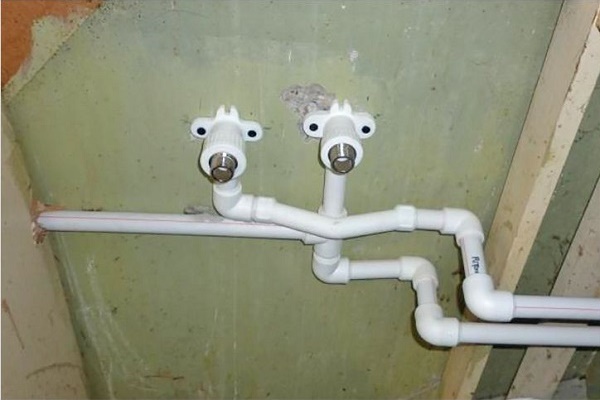

При организиране на тройникова схема на свързване често се използват тройници с резбово съединение, което по време на монтажа трябва внимателно да се уплътни.

Опитните водопроводчици отбелязват още редица проблеми, свързани с обслужването на тройниковия водопровод. Местата на свързване обикновено са скрити под декоративната облицовка и свободен достъп до тях има далеч не винаги. В резултат при възникване на теч да се открие проблемното място става не просто.

Много често за ремонт на водопровода, замяна на щрангове или радиатор за кърпи в банята се налага да се демонтират фалшивите панели, да се чупят стени и т.н. А след приключване на ремонтните работи може да се наложи повторно изпълнение на декоративната облицовка на помещенията. Но въпреки тези недостатъци тройниковата система за водопровод е напълно търсена и днес.

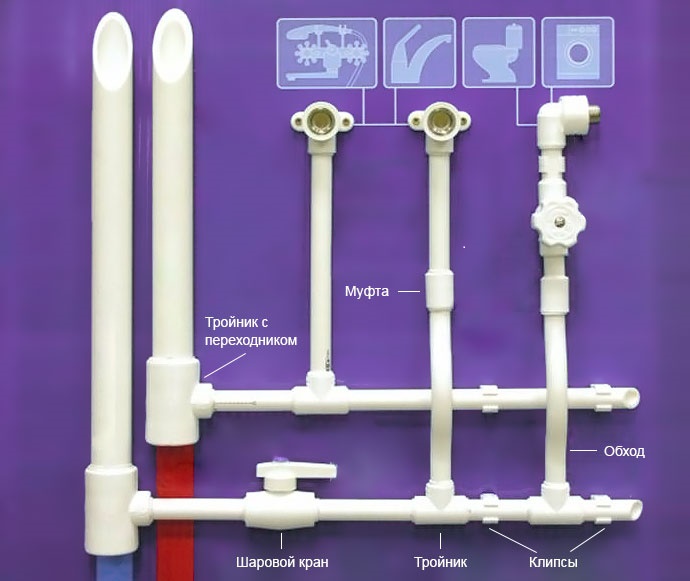

Тази схема позволява нагледно да се представи наборът от елементи, които могат да са необходими при създаването на последователна схема на водопроводно окабеляване в апартамент.

Тя се счита за оптимално решение при проектиране на апартаменти с малка площ. Такова жилище се отличава с бюджетна цена, а последователното свързване на санитарното оборудване позволява да се намалят разходите за неговото обзавеждане. При това налягането във водопроводната система с малка дължина остава достатъчно високо.

Но за да се намалят разходите не само за създаване, но и за експлоатация на такава система, трябва внимателно да се обмисли планът за разположение на тръбите и тройниците, като по възможност се осигури достъп до тях.

Също така не си струва да се икономисва от водопровода за сметка на качеството на материалите. Всички работи трябва да бъдат извършени възможно най-добре, за да се сведе вероятността от повреди и течове до минимум.

Начин #2. Лъчев (колекторен) вариант

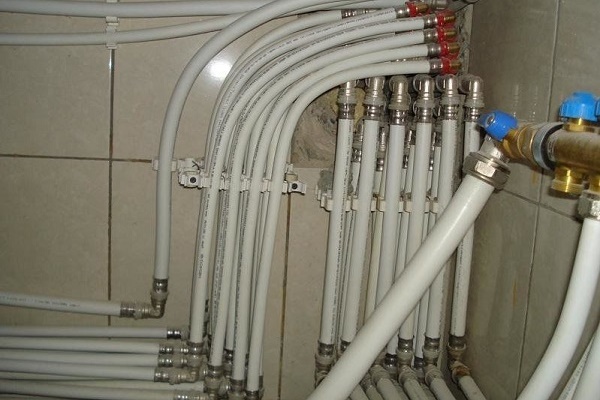

Тази схема на окабеляване се счита за оптимален избор за големи апартаменти, както и там, където е предвидено инсталиране на голямо количество санитарна техника. Особеността на окабеляването от този тип – наличието на колектор. Водата от общия щранг се подава първо на колектора, а след това – към потребителите, т.е. към санитарните уреди.

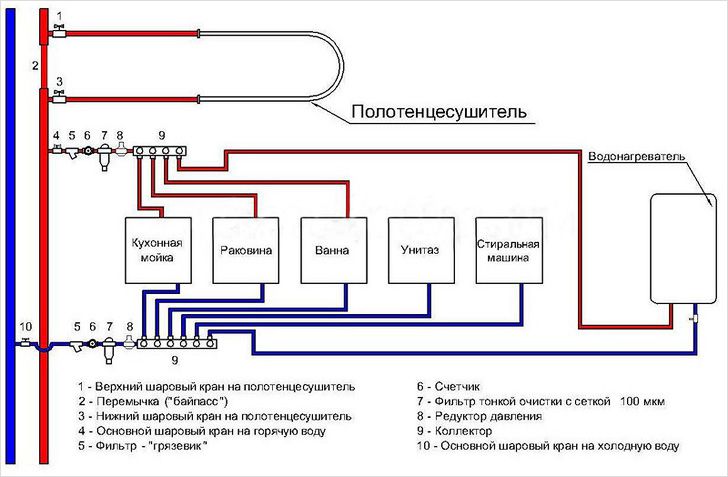

На тази схема е показано нагледно устройството на колекторния вариант на окабеляване на водопровода в апартамент. Основният поток вода се извежда към колектора, към който се свързва отделно всеки санитарен уред.

Свързването на всеки потребител се извършва отделно, а не последователно, както е при тройниковата система, описана по-рано. Едно от основните предимства на колекторния водопровод – равномерното разпределение на водата по системата.

Това означава, че броят на свързаните уреди и дължината на водопроводните тръби не намаляват налягането в системата за някой от потребителите.

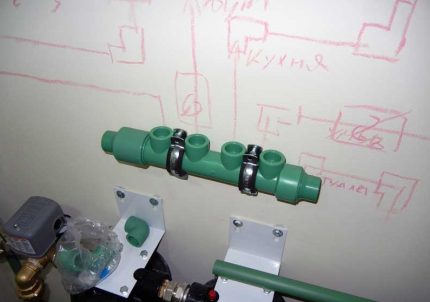

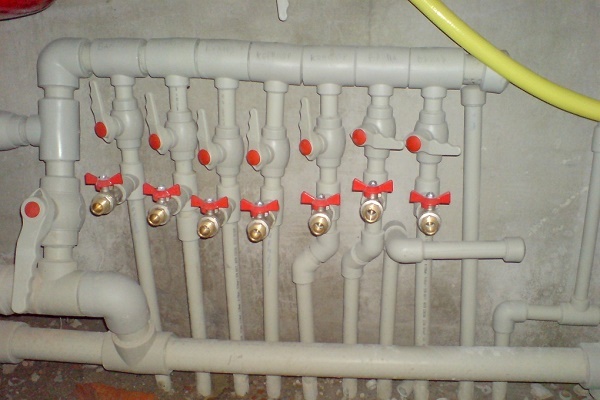

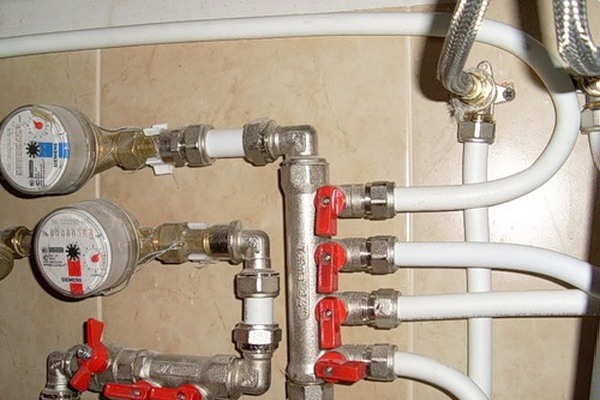

По конструкция колекторът за водопровод – относително не сложно устройство. При желание може да бъде избран и монтиран самостоятелно.

Още едно предимство на колекторната система – това е възможността при повреда да се извърши изключване само на един санитарен уред, а не на целия водопровод в апартамента, както става при последователно свързване. Същото обстоятелство позволява да се персонализират характеристиките на водопроводната система за всеки конкретен уред.

За целта между колектора и уреда се инсталират необходимите устройства, например филтри, редуктори и т.н. На налягането на водата в системата може да се влияе: потокът вода може да се усили или, обратно, да се намали, да се пречисти от примеси или да се насити с полезни вещества и т.н. Към недостатъците на колекторната схема на окабеляване се отнасят високите разходи за нейното създаване.

Ще са необходими значително повече водопроводни тръби, отколкото при реализацията на тройниковата схема. Освен това такава система е по-сложна, а неопитният водопроводчик може да се сблъска с проблеми още на етапа на проектирането ѝ.

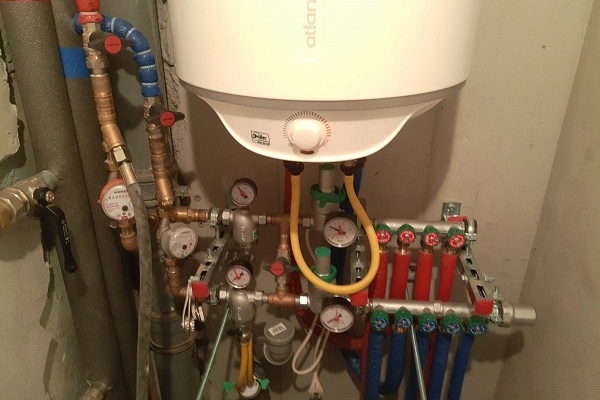

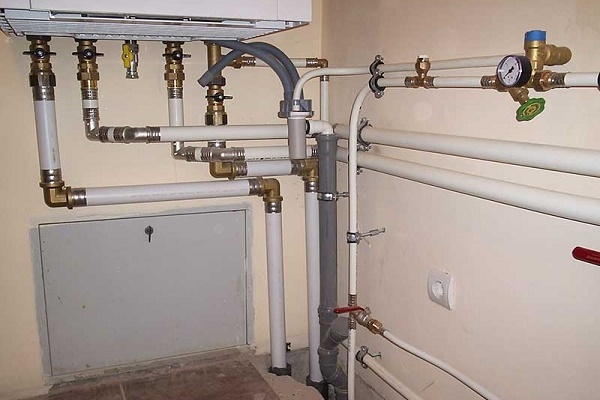

За да се извърши колекторното свързване, първо трябва да се избере място за колектора, от което ще се разпределя потокът на студената вода.

Такъв же уред ще е необходим, ако горещото водоснабдяване в апартамента също се осъществява централизирано. Колекторът за гореща вода се поставя отделно.

Между колекторите и общия щранг се прокарват водопроводни тръби, на които задължително се монтира спирателен кран. Той ще позволи, при необходимост, напълно да се спре подаването на гореща и/или студена вода в апартамента.

В зависимост от ситуацията на този участък от водопровода могат да бъдат монтирани допълнителни елементи, например филтри за грубо пречистване или електрокранове на система за аварийна защита от течове. Когато колекторите са монтирани, от тях се прокарват тръби до всеки санитарен уред.

Към мивките, ваната, душ-кабината обикновено трябва да се заведат и горещо, и студено водоснабдяване. А към резервоара на тоалетната или автоматичната перална машина трябва да се подаде само студена вода. Ако в апартамента има воден радиатор за кърпи, той се свързва към колектора за горещо водоснабдяване.

Допълнително системата може да включва филтри, редуктори и други полезни устройства. Разбира се, между колектора и потребителя се монтира спирателна арматура, която позволява да се спре водата само на този конкретен участък, ако възникне такава необходимост.

На големи площи понякога има смисъл да се съчетаят колекторната и тройниковата схема за разпределение. При това към един от клоновете на колектора се свързват не един потребител, а няколко, като последователно се свързват с тръби. В резултат на това тази част от водопровода ще има същите недостатъци като всяка тройникова схема.

Например, в случай на повреда тази част от магистралата ще трябва да бъде напълно изключена. Но понякога комбинирането на схеми за разпределение позволява значително да се намалят разходите за монтаж на водопровода. Освен това такова решение може да се окаже оптимално при индивидуално проектиране на жилищни помещения.

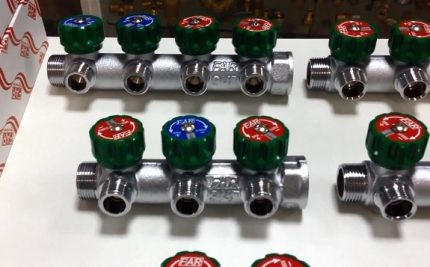

Какво трябва да знаем за колекторите?

По принцип на работа водопроводният колектор прилича на тройник, само че е устроен малко по-сложно. Той има един вход, по който постъпва вода, и няколко изхода за свързване на санитарната техника.

При това размерите на входния патрубок са приблизително с 30% по-големи от размерите на водопроводните тръби, поради което постъпването на вода в колектора става по-бързо от нейното изразходване, дори ако няколко потребителя са включени едновременно.

Водопроводният колектор не е твърде голямо устройство, чиито размери зависят от броя на потребителите на гореща и студена вода. Понякога той се поставя в пространството под мивката.

Благодарение на колектора в системата се създава голям поток, който след това просто се разделя на няколко по-малки потока. Налягането на всички участъци от водопроводната система остава стабилно, напорът не отслабва. Пропускателната способност на колектора зависи от размерите на устройството и до голяма степен се определя от размерите на входния му патрубок.

Съвременните колектори за водопровод се изработват от различни материали:

• месинг;
• неръждаема стомана;
• полиетилен;
• полипропилен и др.

Устройствата от полимерни материали притежават достатъчно високи якостни характеристики, затова успешно се конкурират с металните аналози. При избора на колектор трябва да се обръща внимание и на начина на монтаж. Металните изделия обикновено са снабдени с традиционни резбови съединения.

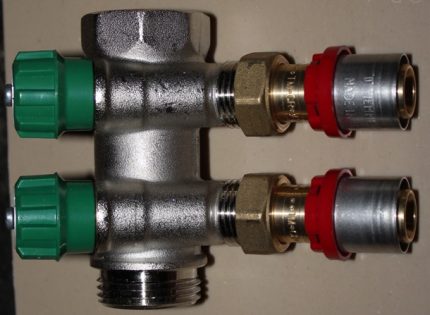

Колекторите за водопровод се различават по размер, брой изходи, тип на свързване и други параметри. Преди закупуване на колектор трябва да се състави проект на водопроводната система.

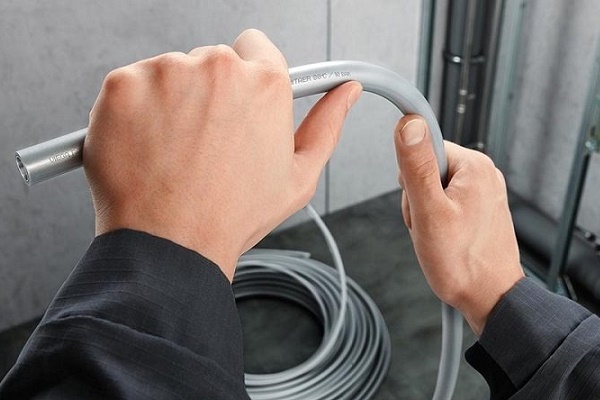

За монтаж върху пластмасови или металопластмасови водопроводни тръби, които се използват все по-често, са предвидени колектори със специални компресионни фитинги или с фитинги за запояване на PVC тръби.

Съществуват също устройства с крепене, което се нарича евроконус, и комбиниран вариант, предвиждащ възможност за използване на няколко различни варианта на съединения.

Още един важен показател – брой на отклоненията, т.е. изходи за свързване на санитарни уреди. Обикновено те варират между две и шест броя.

Какво да се прави, ако към колектора трябва да се свържат повече консуматори? Много е просто, за целта се свързват два или три колектора с необходимия брой отклонения.

Обикновено колекторът има от два до шест изхода за свързване на санитарни уреди. За да се осигури вода на по-голям брой консуматори, трябва да се направи съставен колектор от по-малки по размер устройства.

За такова свързване на всеки колектор са предвидени допълнителни патрубки. Те се свързват и се получава, по този начин, съставен колектор. Ненужните за свързване входове на колекторите се затварят със защитна заглушка, иначе водата от устройството просто ще изтича.

Разбира се, съществуват колектори, предназначени за студено и за горещо водоснабдяване. За този очевиден момент не бива да се забравя при избора на подходящо устройство.

Преди избора на колектор трябва да се определи типът на водопроводните тръби. Най-разпространеният избор днес са полимерните материали. С тях ще бъде по-удобно да се монтира колектор от полипропилен или от омрежен полиетилен. Обикновено такива колектори са снабдени с подходящо фитингово съединение.

Съвременните колектори, предназначени за извършване на разпределение в апартамента по паралелна схема, обикновено вече са оборудвани със спирателни кранове за всеки извод. Това е най-предпочитаното решение, тъй като избавя от необходимостта да се монтира спирателна арматура при инсталиране на всеки санитарен прибор.

В резултат и разходите са по-ниски, и монтажът на водопроводната система ще отнеме значително по-малко време.

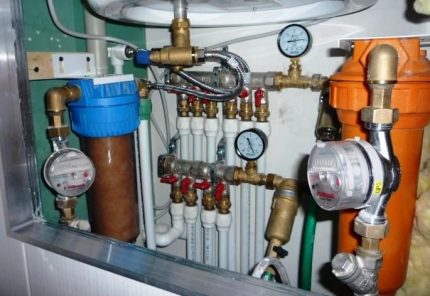

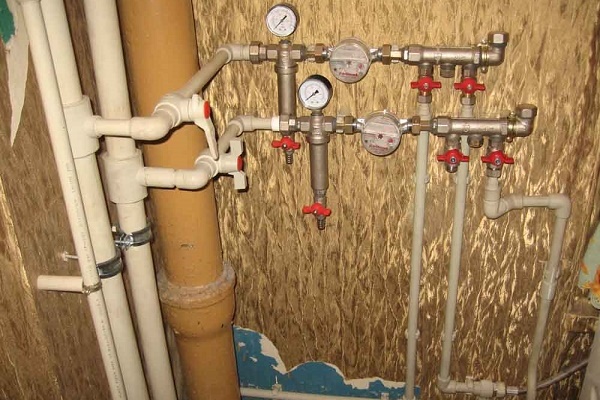

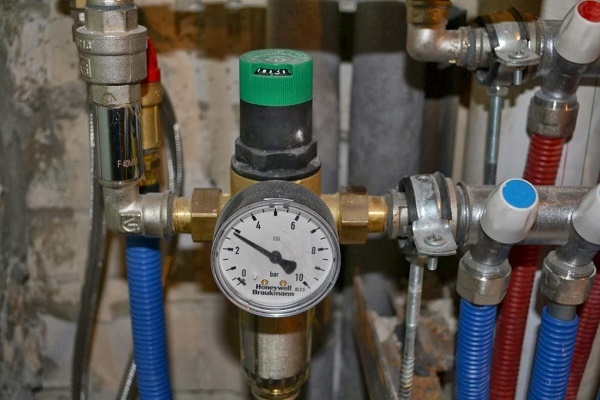

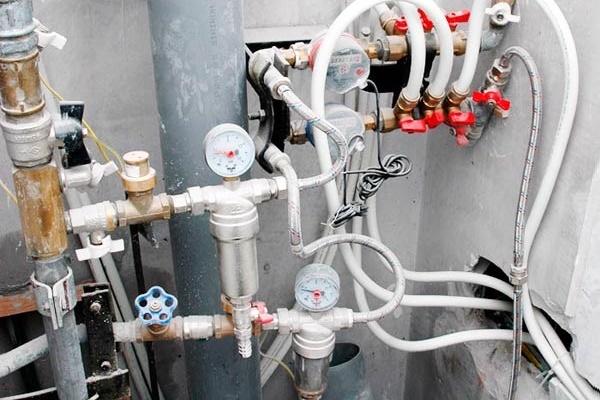

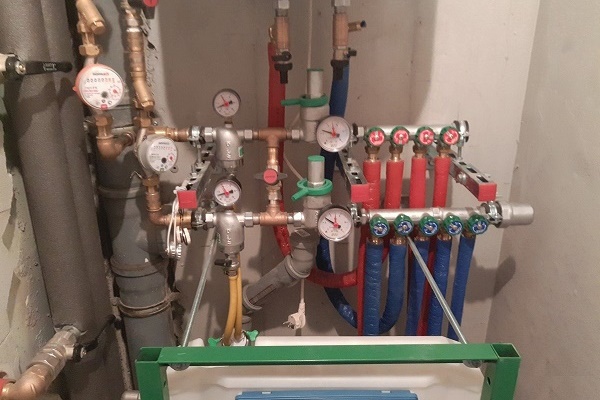

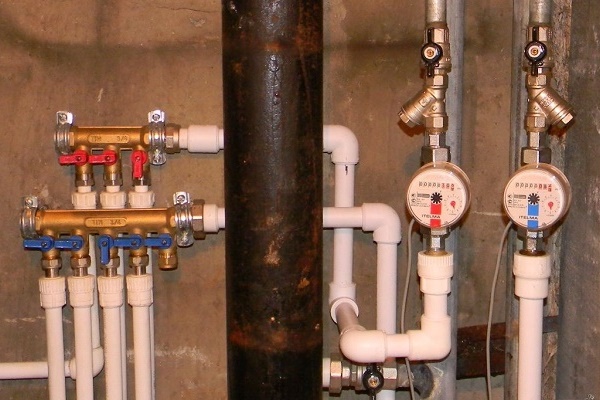

Пред колектора обикновено се монтират обратен клапан, необходимите филтри и водомери. Някои колектори са оборудвани с вградени спирателни кранове, позволяващи да се прекъсне подаването на водопроводна вода в дома. Ако става въпрос за месингов колектор, по-добре е да се избере модел без такива кранове и да се монтират отделно.

Надеждният метален колектор може да издържи около половин век, а срокът на експлоатация на крановете обикновено се ограничава до няколко десетилетия. Ако вградените кранове се повредят, ще трябва да се замени цялото устройство. А ето, смяната на крановете, монтирани отделно, няма да засегне устройството.

Често срещани грешки при монтажа

Съставянето на проект на водопроводната система, както колекторна, така и тройникова, най-добре е да се възложи на професионалисти, запознати със строителните норми и способни да извършват хидротехнически изчисления. Но дори и най-добрият проект ще се окаже безполезен, ако при реализацията му са допуснати грешки.

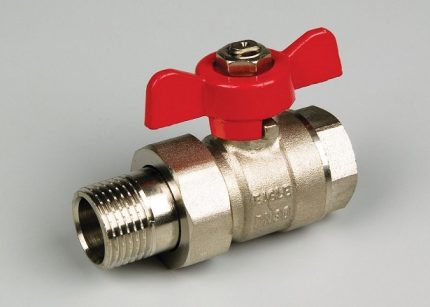

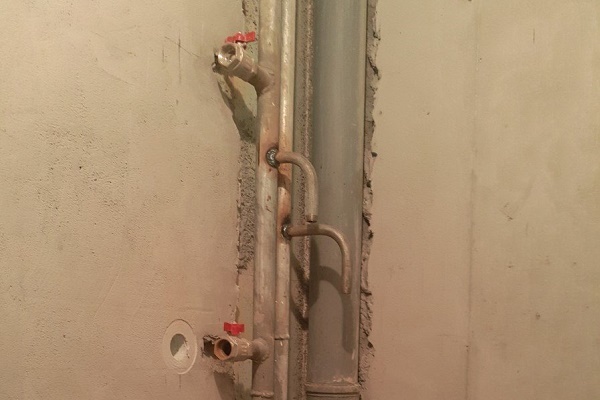

Спирателните кранове – част от всяка схема на водоснабдяване: и последователна, и колекторна. Те се монтират на входа на водопроводната система, както и пред всеки санитарен уред.

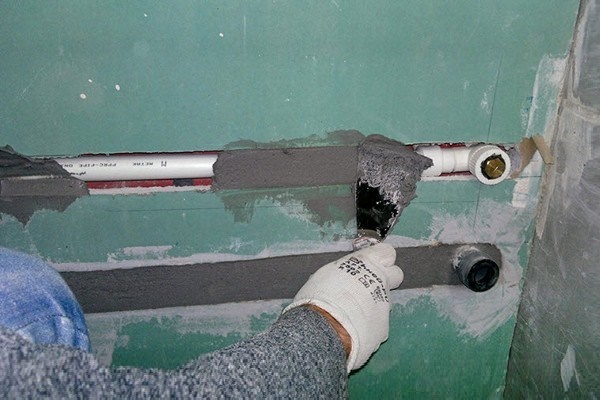

Например, някои некадърни майстори, водени от мисълта за неразумна икономия, пренебрегват изискването за изолиране на тръбите за горещо водоснабдяване, които са положени под пода или в дебелината на стените.

В резултат на това част от топлинната енергия се предава на околните тръбата материали, което влошава качеството на водата. Освен това кондензът от повърхността на тръбите без топлоизолация може да повреди облицовката на помещението.

По време на извършване на монтажните работи опитните майстори препоръчват да се затварят краищата на тръбите, които все още не са монтирани, за да не попадне боклук в тях. Липсата на тази предпазна мярка може да доведе до това, че веднага след монтажа водопроводът ще трябва да се промива старателно и дълго или дори да се ремонтира.

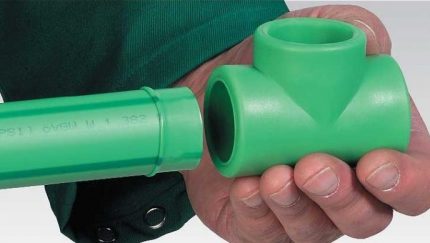

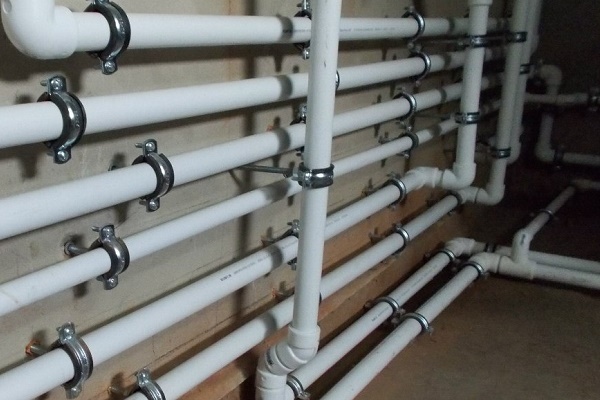

По време на заваряване на полипропиленови водопроводни тръби трябва да се помни, че малки замърсявания или влага на мястото на заваряване могат значително да влошат качеството на работата.

Ако е необходимо заваряване на пластмасови тръби, всички работи трябва да се извършват в чисто помещение, за да се избегнат замърсявания. Недопустимо е също заваряване на тръби, върху които има дори незначително количество влага. Капка вода или частички боклук на мястото на заваряване могат значително да отслабят съединението и да влошат качеството му.

Не бива да се проектира водопроводната система по такъв начин, че всички тръби да преминават през една обща дупка в преградата. Това може да влоши работните характеристики на водопровода. Професионалните проектанти никога не допускат подобни грешки.

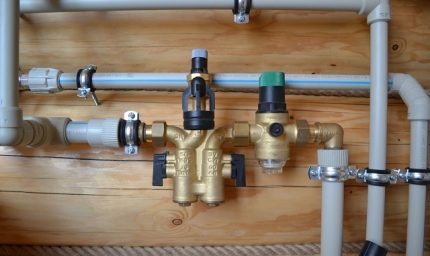

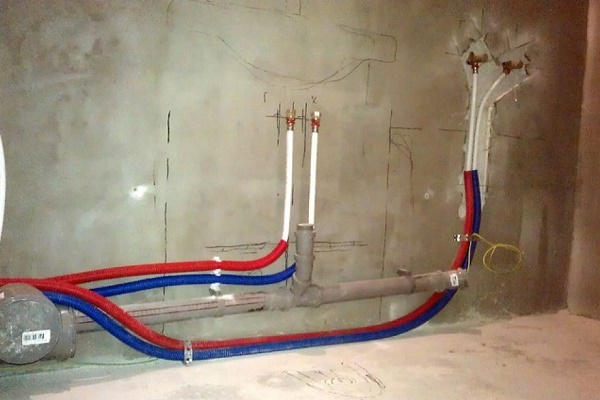

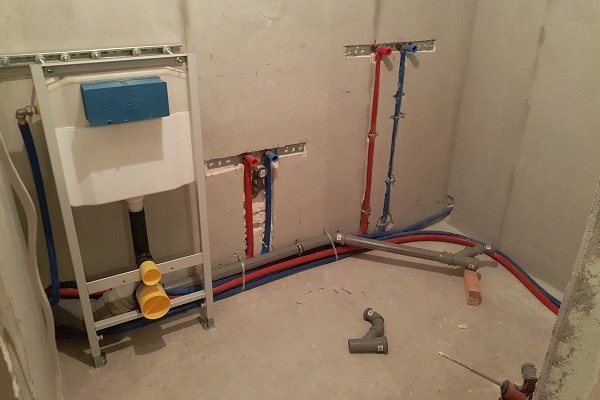

При съставяне на план за разводка е необходимо да се проследи, че тръбите не пречат на достъпа до местата на свързване. Това значително ще улесни извършването на ремонт в случай на теч.

Недостатъчно количество запорни устройства също може да донесе много неприятности по време на монтажните работи. Такава арматура задължително трябва да присъства пред всеки уред, на който се подава вода, както и за всеки щранг. Ако в къщата има не един, а няколко санитарни възела, може да се монтира спирателен кран за всеки от тях.

Едновременно с водопроводната система обикновено се проектира и се изгражда канализацията. Трябва да се следи тръбите и щранговете на отделните системи да не се застъпват. В бъдеще това ще улесни грижата и извършването на ремонтни работи.

Изводи и полезно видео по темата

Видео #1. За особеностите на колекторната и тройниковата система за водоснабдяване е разказано интересно в това видео:

Видео #2. Подробен преглед на колекторната система за водоснабдяване е представен в това видео:

Видео #3. Вариант с тройниковата разводка може да се види тук:

Правилният избор на схема за разводка – важен фактор за нормалната работа на водопроводната система. Но освен правилното проектиране ще е необходимо да се подберат правилно необходимите материали и компетентно да се извършат всички монтажни работи. Само при изпълнение на всички тези условия водопроводът в апартамента ще издържи дълго и безупречно.

Искате да споделите личен опит в преправяне и ремонт на водопровода, открили сте недостатъци в статията, появили са се въпроси? Приканваме ви да коментирате материала в раздела, разположен под текста. Ще отговорим ние или посетителите на сайта.
