Канализация в апартамент със собствени ръце: правила за вътрешна разводка и монтаж

Качеството на домашната канализационна система не трябва да отстъпва по надеждност на водопровода или електрическата мрежа. Ако канализацията в апартамент е монтирана качествено със собствени ръце, тя ще издържи не едно десетилетие, при условие че са спазени нормите за монтаж и се използват качествени консумативи.

Съмнявате се в своите сили и се страхувате да допуснете грешки? Ние ще ви помогнем да проектирате и монтирате грамотно канализационната система. Основното е да вземете предвид всички базови изисквания, да изберете правилно тръбите и да се придържате към технологията на монтаж, описана в статията.

Как да обустроите канализацията в апартамент?

Преди да изберете тръбите и всичко необходимо, преди започване на работа трябва да разбирате принципите на функциониране на канализационната система, включително спазването на ъглите на наклон, така че налягането в щранга да е малко по-високо от атмосферното.

В противен случай атмосферният въздух ще изтласка неприятните канализационни газове направо в апартамента. Ако вътрешното налягане е твърде високо, то отпадъчните газове могат да изхвърлят съдържанието от сифоните.

Нека разгледаме по-внимателно всички нюанси на устройството на канализацията в апартамент.

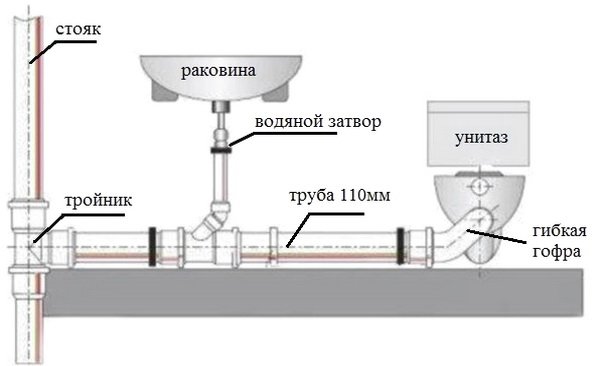

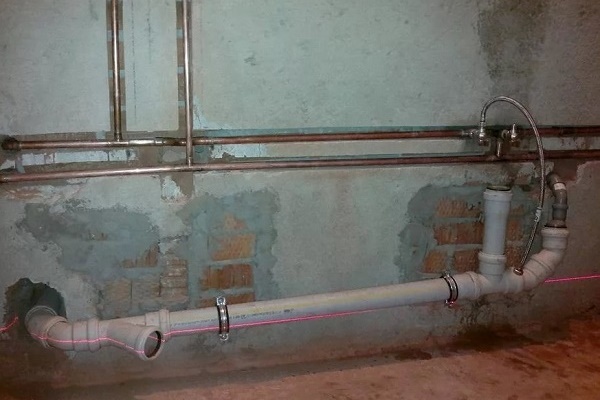

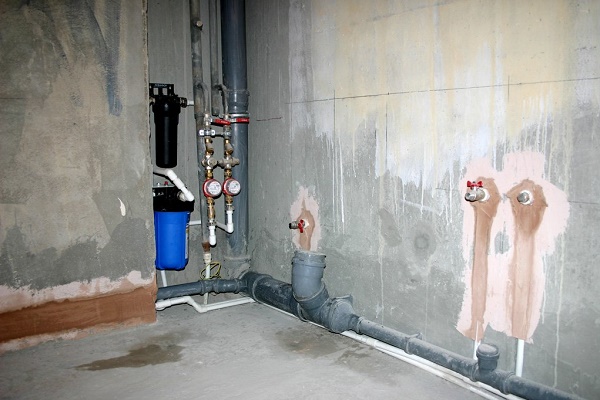

Наклон на тръбите – важно условие за функциониране на системата

При полагане на главната линия трябва да се спазва ъгъл спрямо хоризонталата, който трябва да бъде в определени граници. Недостатъчният наклон на канализационните тръби няма да позволи на отпадъчните води да се оттичат нормално в щранга. При прекалено голям наклон водата ще се оттече бързо, оставяйки замърсяване по стените на тръбата.

Следете за наклона, за да постигнете оптимална течливост на течността в канализацията и правилно налягане в тръбите. Нормите за наклон на тръбите трябва да съответстват на СНиП (+)

Парадоксът е, че при висока «течливост» канализацията ще се задръства.

Зависимост на наклона на полагане на тръбопровода от сечението на главната линия:

• 30 мм/м при 50 мм;
• 20 мм/м при 110 мм;
• 8 мм/м при 160 мм;
• 7 мм/м при 200 мм.

По този начин максималният наклон трябва да бъде в границите на 150 mm/m. Изключения правят отклоненията с дължина до 1,5 m за някои санитарни уреди, например тоалетна.

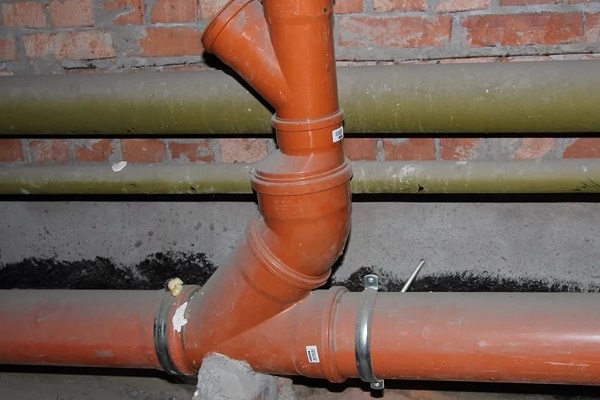

Свързването на канализационните тръби под прав ъгъл е възможно само във вертикална ориентация по принципа на водопада.

Приятелство със съседите – половината от успеха

За да премине успешно и с минимални грижи подмяната на вътрешната канализация в апартамента, са необходими добри отношения със съседите отгоре. Те трябва да се въздържат от използване на канализацията по време на монтажа. За допълнителна сигурност е по-добре да се изключи щрангът за подаване на студена и гореща вода в сутерена.

Изхождайки от това, всички работи трябва да се извършват оперативно, за предпочитане в делничен ден през дневното време, когато повечето живущи в сградата са на работа.

Предпазни мерки при работа

Понякога предупреждението за недопустимост на използването на канализацията от съседите може да бъде пренебрегнато от някои живущи.

Погрижете се за мерките за безопасност при изпълнение на работите, защото демонтажът и подмяната на канализационното оборудване са мероприятие с повишена опасност.

Трябва да сте готови за извънредна ситуация и да използвате следните защитни мерки:

• залепете стените и пода с фолио, като закрепите всички фуги с тиксо;
• подгответе санитарното помещение – почистете помещението и демонтирайте тоалетната;
• използвайте защитни средства – дъждобран, каска със стъкло, гумени ботуши.

Каската е задължителна, тъй като ще трябва да работите с тежка чугунена тръба, надвиснала над главата ви.

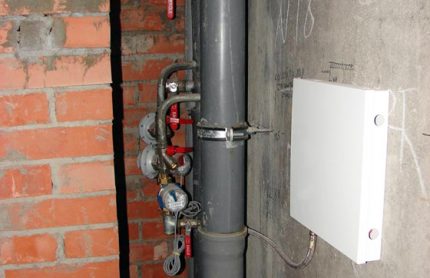

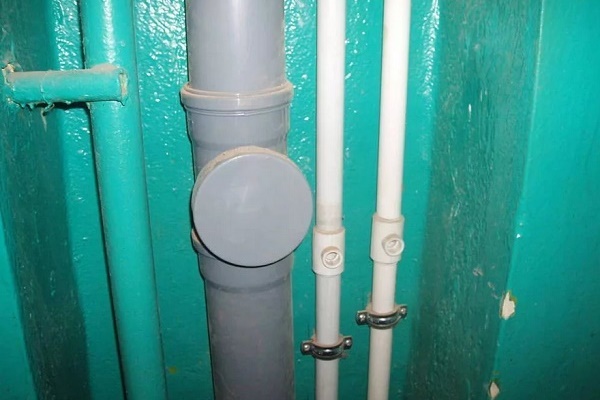

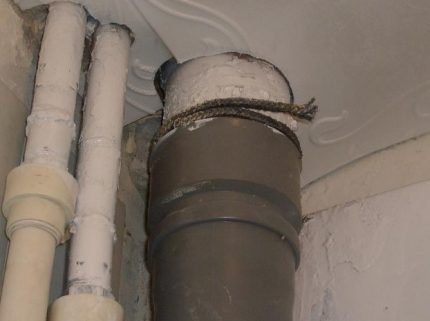

Фиксиране на главния канализационен щранг

Лъвският пай от успеха в надеждния монтаж на канализацията заема надеждно монтираната горна част на щранга. Не си струва да разчитате на останалите крепежни елементи, тъй като с времето те стават неизползваеми.

Чугунената тръба може да се спука при вибрации на електроинструмента. Всичко това може да стане причина за сериозна авария, за която ще трябва да се плати.

Качественият крепежен възел изпълнява също функцията на демпфер, като поглъща вибрацията. Надеждно закрепеният щранг ще сведе до минимум вероятността от авария

Последователност на действията при фиксиране на щранга:

• да се монтират от двете страни на щранга под самия таван два костъла с диаметър не по-малък от 12 мм;
• фиксирането да се извърши с помощта на разтвор или шпилка с метален цанг;
• шпилката трябва да стърчи отвъд средата на тръбата не по-малко от 40 мм;
• да се закрепи щрангът с помощта на полускоби.

Под полускобите трябва да се поставят плътни гумени уплътнения (може от автомобилна гума). В ушите на полускобите се пробиват дупки за поставяне на шпилките. Всяка скоба се закрепва към шпилката с помощта на гайка. Те трябва да се затягат последователно, за да се избегне появата на странично усилие върху тръбата.

Закрепването на щранга трябва да бъде надеждно на всички места – използвайте здрави костъли с шпилки, скоби и конзоли, подходящи по диаметър

Не може да се закрепва щрангът към стената, като се използва една скоба или само един хомут. Ако тръбата приляга плътно до стената, то под нея трябва да се издълбае малък жлеб, за да се провре скобата. Помнете, че чугунът е много крехък, затова трябва да бъдете изключително внимателни.

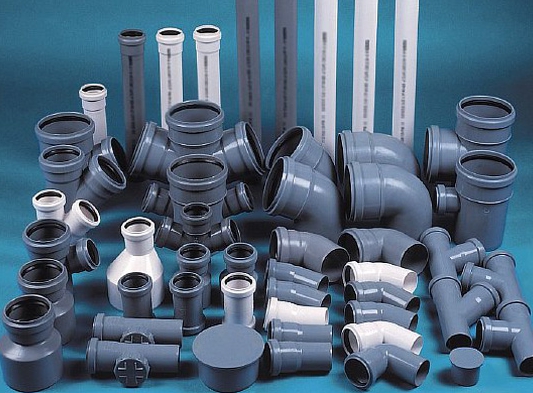

Как да изберете тръби?

Няма смисъл да се говори за предимствата на пластмасовите тръби пред чугунените, но първите биват различни и по цена, и по състав.

Възможни варианти:

• Пропилен. Издържа до +130°С, допуска почистване със санитарен трос, както и използване на активни химически вещества с изключение на основи и киселини, има грапава вътрешна повърхност, което увеличава хидравличното съпротивление.
• ПВХ. Евтин вариант, който има най-гладките повърхности. Допуска температура на отпадъчните води до 80 градуса, по здравина и химическа устойчивост отстъпва на пропилена, но има по-малко хидравлично съпротивление. Допуска се почистване с вантуз или ултразвук.
• Полиетилен. Евтин и ненадежден. Подлага се на деформация, лошо се уплътнява и има ниска термоустойчивост.

Спираме избора си на ПВХ или пропилен, като отчитаме техните технически и експлоатационни качества.

Характеристиките на различните видове канализационни тръби са описани подробно в статиите:

1. Безшумна канализация: принципи на изграждане + монтажни примери
2. Тръби за канализация в дома: кои тръби е най-добре да се използват за изграждане на вътрешната канализационна мрежа

Как да изберете диаметър на тръбите?

Минималният диаметър от 32 мм при полагане на канализацията се използва, когато в системата има отделни щрангове, както и когато общата крайна точка на оттичане се намира на разстояние не повече от 7 м от щранга. При всякакви други условия трябва да се избират тръби с диаметър 40-50 мм.

На пазара са представени няколко вида канализационни тръби от различни производители – обръщайте внимание на сечението, дебелината, здравината и топлоустойчивостта

Относно щранга, диаметърът му трябва да бъде не по-малък от 110 мм. В отделни случаи се използва тръба от 160 и 200 мм. Под диаметъра се избира подходящо закрепване към стената.

Пример: ако в кухнята има само един отток (мивка), то до банята може да се прокара тръба от 35 мм. Вече с банята оттокът трябва да има диаметър минимум 40 мм.

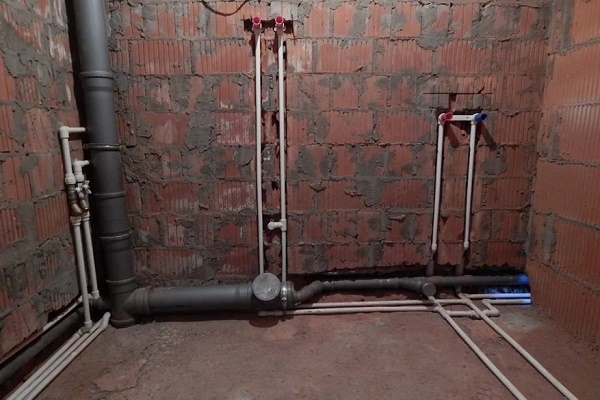

Ред на работа при монтаж на канализацията

За да се увеличи максимално производителността на труда и оперативността, се препоръчва да се спазва следният ред:

1. Определяме местата на разположение на всички санитарни уреди, ако планираме да добавим ново оборудване или да променим старата схема.
2. Чертаем цялата схема на канализационната разводка с помощта на тебешир или молив. На схемата трябва да се посочват маршрутите на тръбите, дължината, диаметрите и наклоните за всяка секция.
3. Демонтираме старата система на разводка.
4. Извършваме изчисление на броя тръби, консумативи и фитинги, уплътнител.
5. Придобиваме всички елементи, включително преходни муфи от чугунен щранг към пластмасов.
6. Монтираме системата в свободно пространство, пробвайки тръбите.
7. Извършваме демонтаж на старото оборудване.
8. Извършваме монтаж на тръбопровода, нагласяме го по фугите.
9. Свързваме тръбите и уплътняваме фугите.
10. Монтираме и свързваме санитарните уреди.
11. Свързваме системата към щранга.
12. Когато уплътнителят се втвърди, проверяваме системата за течове.

Сега на ключовите етапи на работите ще се спрем по-внимателно, като изясним някои тънкости.

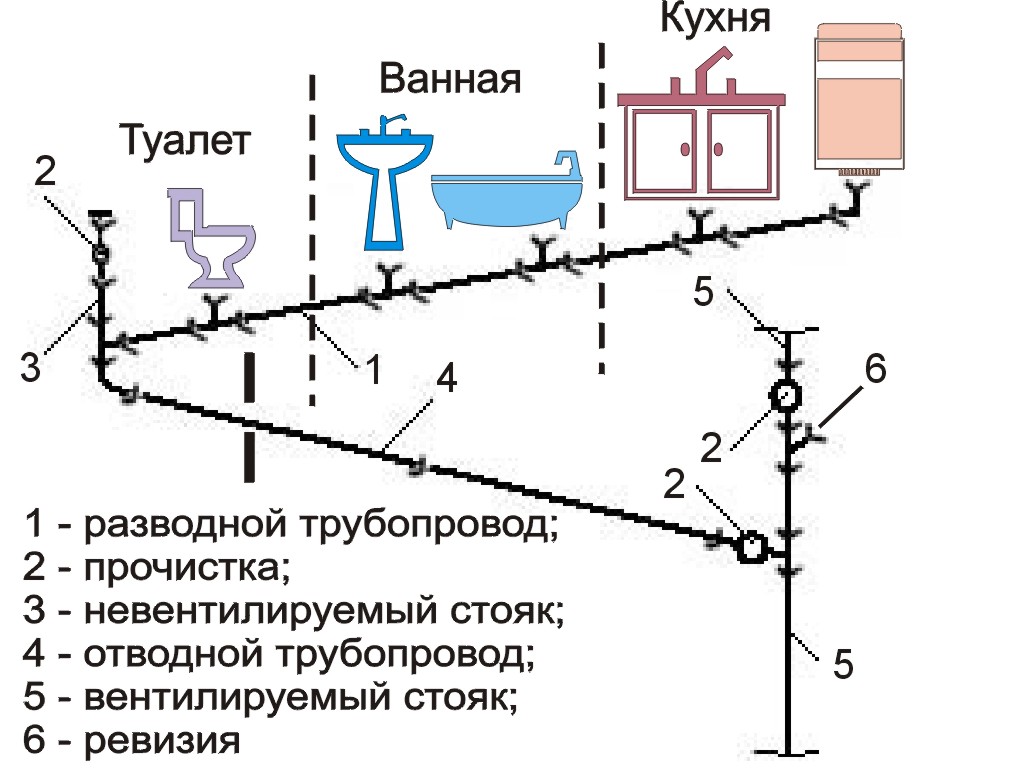

Съставяне на схема на канализацията

Ако монтажът на нова канализация се свежда просто до замяна на тръби в тоалетната и банята, то няма нужда да се измисля нова схема. Всичко се прави точно както е било. Но ако със старата канализационна система е имало проблеми и се планира добавяне на нови санитарни уреди, то е необходимо точно да се спазят всички диаметри и наклони.

Обмислете преди започване на работите подробна схема за това как ще изглежда готовата канализация и какви материали за това трябва да се закупят (+)

За да се уверите в правилността на съставената схема на канализацията в апартамента, по-добре я дайте на специалисти за проверка. Това е значително по-евтино, отколкото да поръчвате съставяне от нулата.

На схемата трябва да бъдат обозначени следните елементи:

• всички помещения, където ще преминава отточната тръба;
• разположението на елементите за всяко помещение с посочване на разстоянията от стената, посочва се дължината на всеки участък, както и общата дължина на тръбопровода;
• пълен набор от фитинги, включително ревизионни и почистващи отклонения;
• мястото, където се намира централният стояк.

Схемата трябва да бъде максимално подробна, за да не забравите нищо и да не нарушите технологията.

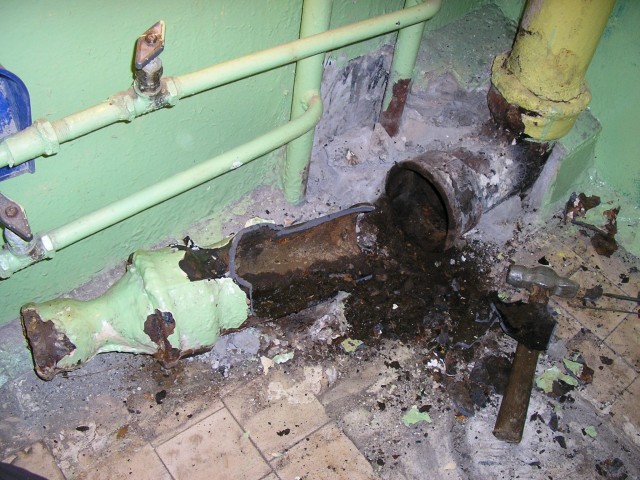

Демонтаж на старата система

Необходимо е да анализирате старата инсталация, за да изберете подходящ начин за демонтаж. Ако се сменя пластмаса, то тя като правило просто се изтегля от връзките с едновременно завъртане.

Понякога чугунените тръби могат да бъдат демонтирани по същия начин, но при това трябва да се избие с длето замазката на съединенията.

Във всички останали случаи, които са мнозинство, трябва да се направи надрязване на чугунената тръба с диамантен диск от различни страни. В получения отвор се вкарва клин, по който трябва да се удари няколко пъти с килограмов чук, докато тръбата се раздели на две части.

Трябва да се започне с отделяне на тръбопровода от стояка, а непосредственият демонтаж се извършва, като се започне от най-отдалечения участък на канализацията. Трябва да предупредите съседите, да спрете водата по стояка и да започнете демонтажа.

Използвайте електроинструмент, за да направите два разреза в чугунената тръба за демонтаж – по друг начин залепналите тръби се отделят изключително трудно.

Отделяме разпределителната тръба, която прилежа към стояка. Това се прави чрез два разреза на разстояние 150 mm един от друг. Първо се изчупва фрагмент от тръбата от страната на апартамента с помощта на клин, а след това – късчето от страната на стояка.

След това трябва да се отбие с чук старата замазка близо до отклонението на стояка, за да се извади останалият фрагмент от тръбата. Отворите трябва плътно да се запушат с парцали. Сега можете да разрешите на съседите да ползват водопровода, докато вие демонтирате останалата част от тръбопровода в апартамента.

След това отново въвеждаме забрана за използване на канализацията. Най-накрая срязваме стария стояк, за да преминем към неговата смяна.

Смяна на канализационния щранг

Това е изключително отговорна задача, която е по-добре да се довери на опитни специалисти, в противен случай цената на грешката може да бъде твърде висока.

Ако сте уверени в силите си, ще ви е необходим следният набор от инструменти и консумативи:

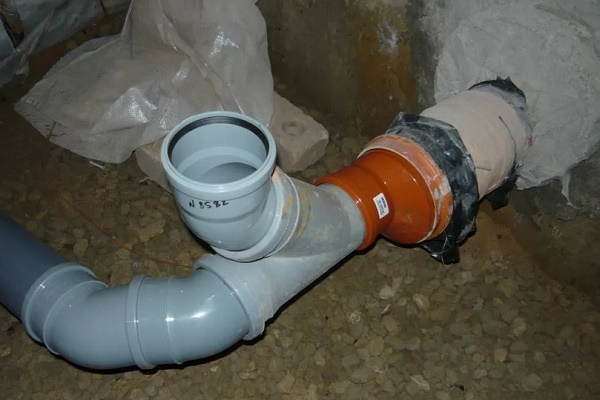

• два преходника-маншета – пластмаса/чугун и чугун/пластмаса;
• две тръби с подходяща дължина и диаметър;
• два пластмасови 45-градусови колена;
• компенсатор за пластмасови тръби;
• метални скоби с шпилки за закрепване;
• пластмасова кръстовина с изход 50 мм в желаната посока;
• пластмасова вложка с ревизионен люк.

Първо трябва да укрепите стария щранг в самия връх. Направете в средата на чугунената тръба два разреза на разстояние 150 мм един от друг. В долния разрез поставете два клина от двете страни на тръбата под ъгъл 45° спрямо хоризонталата.

Демонтажът на щранга трябва да се извършва от подготвен майстор с достатъчен опит в подобни работи, затова помислете добре, преди да започнете да правите това сами

С почуквания трябва да постигнете отчупване на тръбата. Тази операция изисква значителен опит, тъй като при неправилен подход цялата колона тръби може да се срути.

Поставете клиновете в горния разрез и по същия начин освободете още един участък от тръбата. При това помощниците задължително трябва да придържат горната част на тръбата. След това с длето отстранете цялата стара замазка отгоре.

С леки поклащания трябва да освободите тръбата от съединението. Сега повторете същото за долното съединение, като премахнете замазката и извадите тръбата с поклащания.

Сглобете новия щранг по схемата, започнете отгоре и завършете отдолу:

• тръба;
• регулиращ отвод;
• компенсатор;
• ревизионен отсек;
• тръба;
• кръстовина.

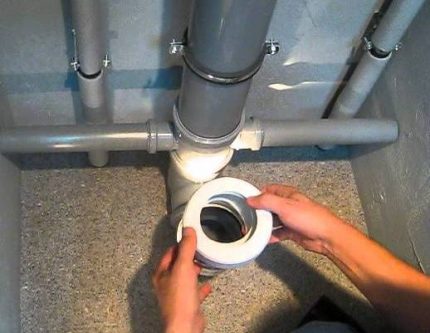

Долната и горната част трябва да се свържат с чугунения щранг с помощта на маншети.

Проследете дали всички елементи са монтирани в правилния ред, а маншетите са надеждно опънати върху повърхностите на тръбите

Нагадете по време на черновата сглобка размерите на долната тръба. След това извършете чистов монтаж с прилагане на уплътнител, свържете долната разводка и монтирайте тоалетната. Фиксирайте щранга с помощта на скоби с шпилки в четири точки, включително всеки регулиращ отвод, както и на 1/3 от дължината от долния и горния ръб.

Изчисляване на материалите и пробен монтаж

Количеството материали трябва да се изчисли така, че по време на работа да се наложи да режете възможно най-малко тръби, тъй като това са допълнителни разходи. Обръщайте внимание на дължината на секциите. В идеалния случай ще трябва да направите разрязване само на една тръба.

След като разполагате с всичко необходимо, трябва да изясните няколко момента чрез пробно сглобяване.

Първо, трябва да разберете как ще бъдат разположени муфите, дали зад стените ще висят опашки на тръбите, дали има достатъчно място за монтиране на муфите. Също така трябва да се отбележат местата на скобите и да се определи техният брой.

Второ, необходимо е да се идентифицират трудните места, където монтажът може да бъде усложнен, и да се обмисли неговата последователност.

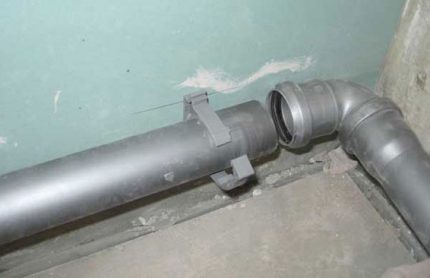

Груб монтаж на тръбопровода

Предварителното свързване на тръбите се извършва без уплътняване. Краищата на тръбопровода се свързват помежду си само с комплектни патрубки. След това отрязваме тръбите от страната на свободния край.

Не трябва да се реже от страната на патрубка, тъй като това ще наруши в бъдеще конструкцията и уплътняването на съединението.

За да проверите съответствието със схемата, сглобете цялата система от канализационни тръби, но не използвайте все още уплътнител, регулирайте всички съединения.

Рязането се извършва с ножовка за метал строго под прав ъгъл. Всички неравности трябва да се отстранят с нож, включително фаските. Ако това не се направи, останалите влакна ще служат като място за запушване. Всички въртящи се разклонители трябва незабавно да се завъртят в работно положение.

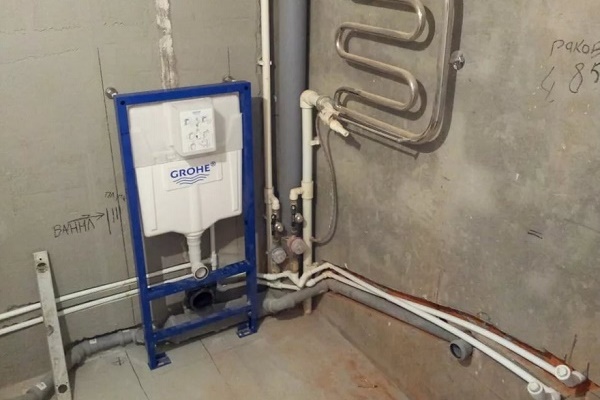

Финален монтаж и уплътняване

Започвайки от отклонението на щранга, извършваме свързването на цялата система по секции. Отделно внимание трябва да се обърне на надеждността на уплътняването – за това се използва уплътнител за тръби.

Съставът трябва да бъде неутрален – по-добре е да се използва полиуретанов или силиконов. На всяка пластмасова подложка трябва да се нанесе уплътнител. Върху гумените уплътнения не трябва да се нанася нищо.

Трябва да се намаже външната част на тръбата, която ще контактува при свързване, както и вътрешната част на патрубка. Свързваме поотделно всяка секция. След втвърдяване на уплътнителя трябва да се провери цялата система за херметичност, като се пусне вода в оттока от цялата санитария, включително ваната. При това на пода не трябва да има нито капка вода.

Изводи и полезно видео по темата

Монтажът на канализация в апартамент е трудоемък процес, но познаването на тънкостите ще помогне да извършите компетентен монтаж. Възползвайте се от видео-съветите, за да разширите знанията си и да наблюдавате работата на професионалистите.

Сега знаете как да планирате и изпълните канализация в апартамент. Процесът на демонтаж и монтаж на оборудването е съпроводен с множество професионални нюанси, затова при необходимост е по-добре да се обърнете към специалисти.

Имате ли опит в решаването на подобни задачи? Или останаха ли въпроси относно обустройването на канализация в апартамент? Моля, споделете вашето мнение и оставете коментари. Блокът за връзка е разположен по-долу.
