Безшумна канализация: принципи на изграждане и монтажни примери

Съществено ниво на дискомфорт създават шумовете. И съвсем не е задължително шумовете да са силно изразени. Дори тихи, но постоянни звуци, например течението на вода в тръбите, могат да доведат до нарушения на нервната система.

Съвременните жилищни сгради създават на хората комфорт благодарение на водопровод, отопление, канализация. Но този комфорт е ограничен, ако не е предвидена безшумна канализация, както и шумоизолация на други комуникации.

Съществува ли канализация без шум?

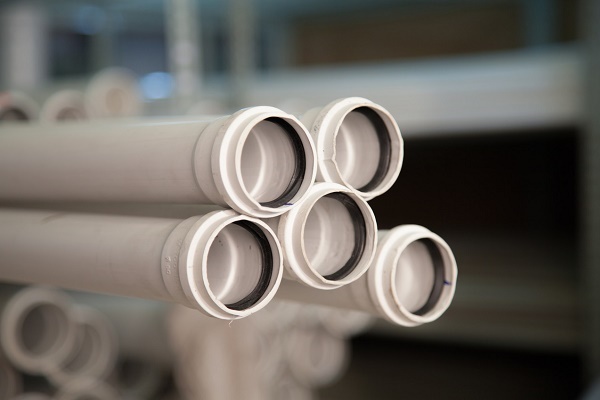

Технологиите за производство на пластмасови тръби, които се радват на високо ниво на популярност в строителството, последователно се усъвършенстват.

Ако в първите етапи на производство се произвеждаха изделия с явно ниски характеристики на шумопотискане, сега ситуацията се променя. На пазара все по-често могат да се видят така наречените безшумни тръби.

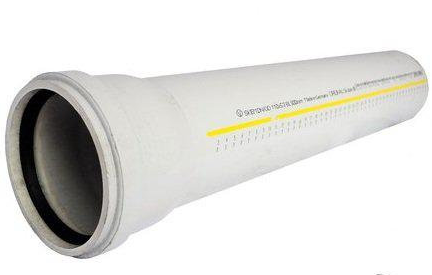

Какво представляват безшумните канализационни тръби? Това са изделия, за чието производство заедно с традиционните материали се използват материали, способни да заглушават звуковите вълни.

Структурата на безшумната тръба за канализация се формира от няколко работни слоя:

• полиетилен (твърд);
• полипропилен минерализиран;
• поливинилхлорид (мек).

По различни оценки, трислойният ръкав с подобна структура намалява нивото на шум от течността, течаща в тръбите, най-малко до ниво от 20 dB. Тази стойност напълно съответства на нормите на европейските стандарти (DIN EN 14366).

Неотменна съставна част на безшумните канализационни тръбопроводи са специалните опорни хомути.

С помощта на тези детайли полимерните тръби се закрепват към монтажната основа. Самият хомут представлява несложно изделие – метален обръч. Но заедно с него се прилага мека полимерна вложка, чийто материал ефективно заглушава механичните вибрации.

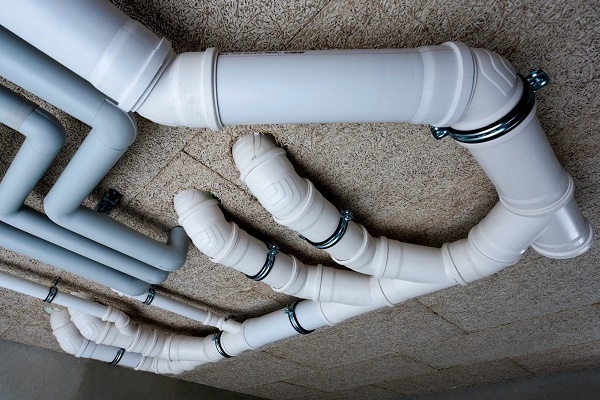

Принципи на изграждане на малошумна система

Разбира се, безшумната битова канализация не става такава само поради замяна на обикновените магистрални линии с линии от безшумни тръби. Този вариант е един от няколкото, които могат да се използват за борба с нежеланите звуци.

Ако се изолира стандартният канализационен тръбопровод със звукопоглъщащ материал и се заменят твърдите опори с крепеж с мека вложка, вече може да се получи добър резултат.

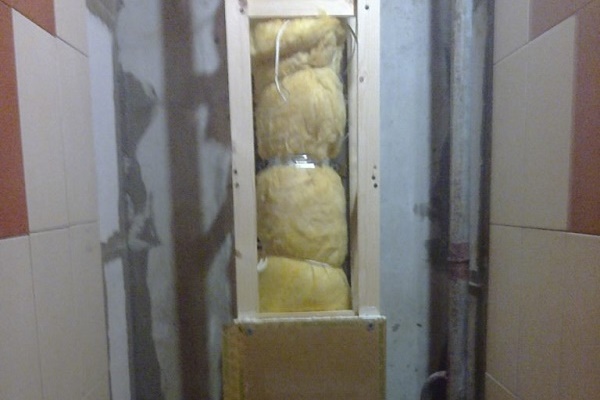

Като се има предвид, че вече съществуващата канализация да се преработи напълно е сложно и скъпо, разумно е да се ограничи до създаването на изолиращи кутии. В комбинация с изолационен материал този подход ще даде двоен ефект.

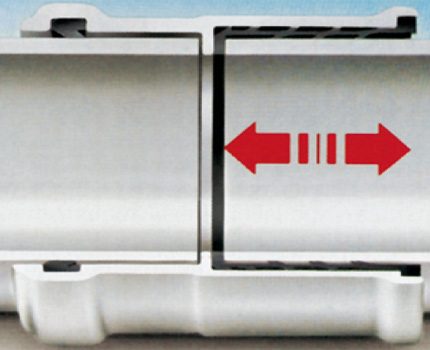

Насадъчната канализационна муфа се използва за свързване на две пластмасови тръби по принципа на безраструбна схема. Конструктивно насадъчната муфа е изпълнена с оглед компенсация на разместванията от топлинното разширение.

Ако пък се изгражда канализация от нулата, в този случай трябва внимателно да се подходи към процедурата по монтажа. Правилният монтаж, работата с фасонни елементи – тези критерии също дават добър ефект на тишина в процеса на бъдеща експлоатация на системата.

Вариант #1: безраструбно съединение

Например, безраструбните тръби се препоръчва да се свързват помежду си по следния начин:

1. Подрязаните краища на полипропиленовите тръби (ъгъл на рязане 90º) се изравняват и почистват от грапавини.
2. Като фасонна част се използва канализационна насадъчна муфа.
3. Извадете от вътрешната част на насадъчната муфа уплътнителните маншети и ги поставете върху патрубките на тръбите.
4. Върху уплътнителните маншети се нанася смазка на водна основа.
5. Поставете патрубките (като приложите известно усилие) вътре в насадъчната муфа до упор.

По същия принцип се изпълнява разтръбно свързване на тръби, свързване с тройници и ъглови фасонни части. При това в повечето случаи на разтръбен монтаж се взема предвид създаването на компенсатори на топлинното разширение.

Вариант #2: раструбно съединение

Съединенията на тръби и фитинги, изпълнявани без използване на насадена муфа, монтирани на участък от тръбопровод до 3 метра дължина (хоризонтален участък), изискват компенсация на топлинните разширения.

Тоест при монтажа е задължително обратно изтегляне на тръбата с 10 мм след вкарването ѝ в муфата до упор. Ефектът на топлинното разширение не се допуска да се пренебрегва само в схеми на муфтови съединения между фитинги.

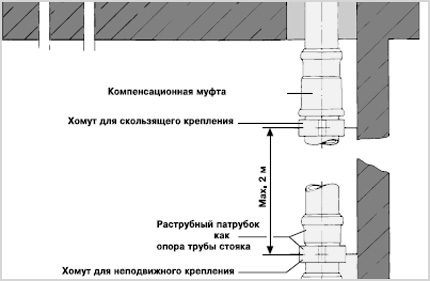

Фрагмент от схема на канализационен щранг, по линията на който се прилага муфтово съединение. Показано е стандартното разположение на крепежни скоби (твърда и плаваща фиксация). При такова разположение на крепежа се постигат оптимални характеристики по шум.

Методика за създаване на муфтово съединение:

1. Почистете от замърсявания патрубка, вътрешната част на муфата, зоната на уплътнителния пръстен.
2. Уверете се, че поставянето на уплътнителния пръстен на муфата отговаря на монтажните изисквания (няма усукване, повреди, вдлъбнатини).
3. Обработете патрубка на тръбата с лубрикант на водна основа.
4. Поставете патрубка до упор в муфата и след това го издърпайте назад с 10 мм.
5. Монтирайте крепежна скоба до мястото на съединението.

Отделно си струва да разгледаме методиката за закрепване на безшумни канализационни тръби (например марка Skolan). Тук полагането на тръбопроводи трябва да се изпълнява по начин, който да изключи физическите напрежения и възможността за линейно разширение.

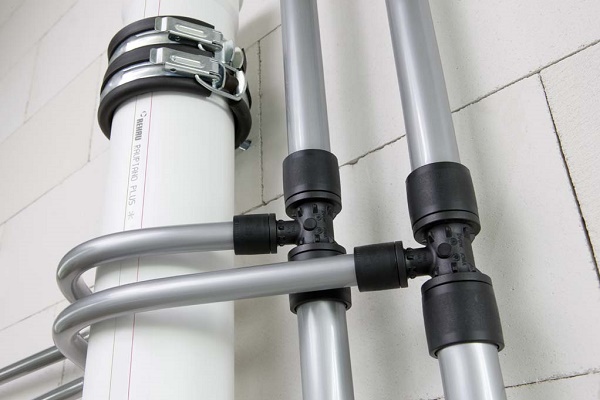

Можете да закрепвате популярните в момента полимерни канализационни тръби със стандартни скоби, но под обръча на скобата задължително трябва да използвате подложки на основата на профилна гума.

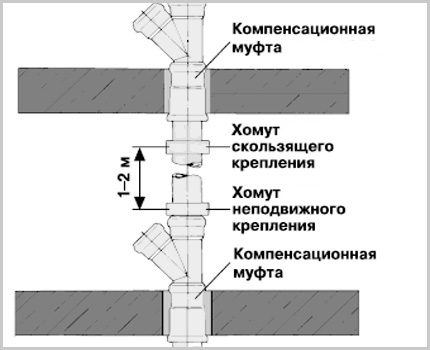

Фрагмент от схема на канализационен щранг, показващ по какъв начин се разполагат крепежните скоби (плъзгаща и неподвижна фиксация) на участък от тръба без фитинги.

Препоръчителни принципи за монтаж на скоби:

1. На хоризонтална линия разстоянието между скобите е равно на 10 пъти диаметъра на тръбата.
2. На вертикална линия разстоянието между скобите е не повече от 2 метра.
3. На щранговете задължителен монтаж на твърдо и плаващо закрепване със скоби.
4. Твърдите закрепвания на тръби без муфи се монтират над фитинга в областта на долния патрубка.
5. Плаващото закрепване със скоба се осигурява чрез непълно затягане на стягащите винтове.
6. Плаващото закрепване се монтира до твърдия крепеж от страната на патрубка, вкаран в муфата.

При условие че се следват отбелязаните принципи при монтажа на канализационната система, реално е да се получат допустимите шумови характеристики на битовата канализация на ниво 12-20 dB.

Тънкости на монтажа, влияещи на нивото на шума

В никакъв случай не трябва да се използват като смазка на елементите на съединенията машинни масла или подобни смазочни материали. Всички те оказват негативно влияние върху структурата на гумените уплътнения.

Гумата губи техническите си свойства, по уплътненията се появяват пукнатини, неравности на структурата. Такова уплътнение става не само източник на повишен шум, но във всеки момент заплашва с разкъсване.

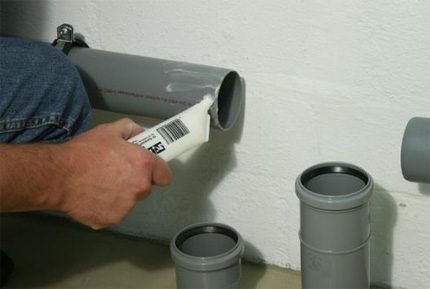

Преди съединението на полипропиленовите тръби се намазват участъците, които непосредствено участват в контакта. Като смазка се използва специализиран гел (смазка) на водна основа.

Необходимо да се помни, че съединенията „права тръба – муфа“ винаги се монтират, като се взема предвид разположението на ръба на муфата срещу течението на отпадъчните води. При такива условия се осигурява максимална гладкост на вътрешната повърхност на канализационната линия, което от своя страна е съпроводено с ниско ниво на шум на потока.

Върху шумовите характеристики на канализационната система влияе също и големината на наклона на тръбите. Не се препоръчва да се отклонявате от установените стандарти и норми, които определят големината на наклона в зависимост от диаметъра на канализационната тръба.

За тръби с диаметър до 50 мм големината на наклона е не повече от 35 мм, за диаметър от 50 до 100 мм се препоръчва наклон не повече от 20 мм. Тръбопроводите с диаметър от 150 мм се монтират с наклон не повече от 8 мм.

Завоите на тръбопроводните линии, както и отклоненията се правят чрез монтаж на коси тройници или половинчати ответвления (ъгли 30-45º). Принципът на изграждане на мрежите по подобен начин допринася за намаляване на шума на канализацията.

Особено забележимо се отбелязва ефектът на потискане на шумовете при залпови изпускания в канализацията. Освен това плавните извивки на завоите създават по-добри условия при евентуално почистване на системата с канализационно въже.

Правилното (неправилното) изпълнение на завоите в системата за битова канализация е един от онези фактори, които оказват влияние върху усилването (намаляването) на шумовете. При монтажа се препоръчва да се придържате към методиката за създаване на плавни завои и ответвления.

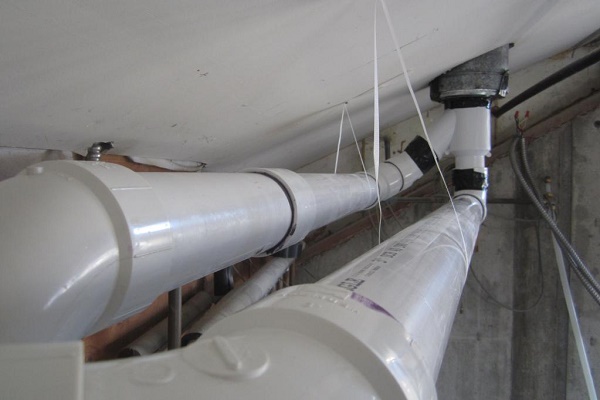

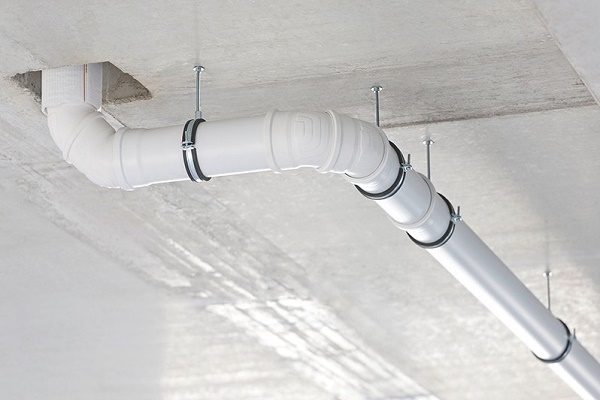

Пластмасовите тръбопроводи на прави хоризонтални участъци трябва да се фиксират с помощта на клипси, опорни скоби, подвеси на всеки 7-9 метра. Ако се отклонявате от тези изисквания, съществува риск след известно време на експлоатация на такива участъци да се получат зони с провисване.

Провисванията на тръбопроводите – това е изменение на параметрите на движение на отпадъчните води и, като резултат, увеличение на нивото на шума. На местата на муфовите съединения крепежът се осъществява по подразбиране.

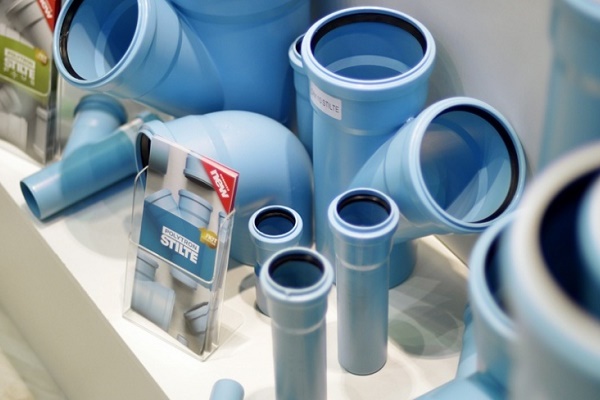

Фирмени продукти за малошумна канализация

Съществуват марки, които са се доказали с отлично качество и са се закрепили здраво на местния пазар на канализационни продукти.

Вавин Асто и ASTOLAN

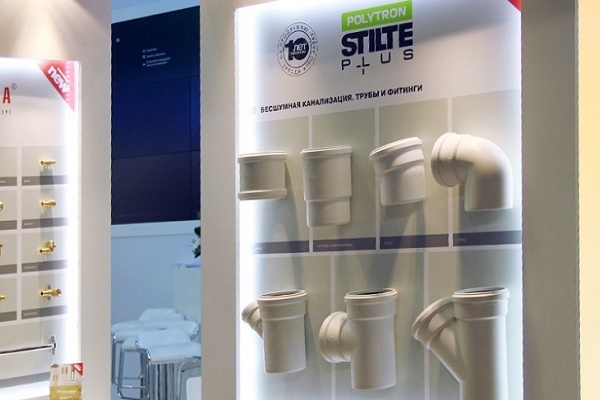

Последните години пазарните предложения изненадват с обширен избор на фирмени системи за безшумна канализация. От наличните примери за монтаж може да се отбележи, например, продуктът под марката «Вавин Асто».

Компания произвежда и доставя за продажба полипропиленови тръби и фитинги, основата на които е ASTOLAN – материал, модифициран чрез минерални добавки.

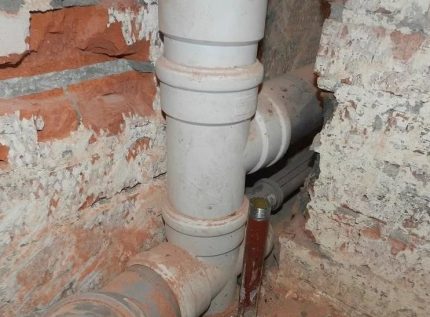

Произвежданата от фирма Wavin Asto тихозвукова канализация (набор от тръби и оформени детайли) представлява готово решение, което отчита всички нюанси на звукоизолацията. Остава само да сглобите системата според инструкциите и да се наслаждавате на комфорта.

Благодарение на модификацията, инженерите успяха да повишат плътността на стените на канализационните тръби до стойност 1,9 г/см³ и да усилят такива показатели като вискозитет и специфично тегло. В резултат се появиха практически безшумни канализационни системи «Вавин Асто».

По уверения на представителите на компанията, при работа на системата отсъстват каквито и да е вибрационни шумове. Проникването на звуци от канализацията през въздушното пространство също е изключено.

Немско качество Остендорф

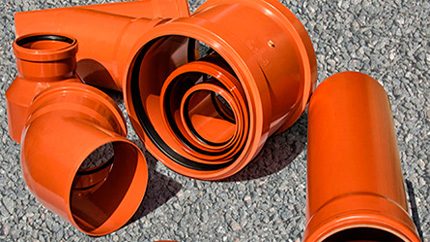

Още един пример за съвременна система без шум – канализация на основата на тръби и оформени елементи на марката «Остендорф». Основният материал е същият, модифициран с минерали полипропилен.

Но показателите на плътност в този случай са малко по-ниски – 1,6 г/см³. В същото време температурните параметри на канализационната система «Остендорф» са по-високи – до 100ºС, а стойностите на pH са в диапазона 2-12.

Немската компания Ostendorf предлага да се възползвате от инженерни решения, които гарантират тишина в дома. Немските технологии за производство на канализационни тръби и оформени детайли изключват проявата на технически шумове над установените норми.

Фирменият продукт «Остендорф» се характеризира не само като нискошумен. Всички производствени елементи се отличават с висока степен на корозионна устойчивост, дълготрайност, устойчивост на влияние на агресивни среди. Обширният моделен ред от оформени детайли и тръби осигурява създаването на комуникации с различно предназначение.

Рехау и REHAU RAUPIANO Plus

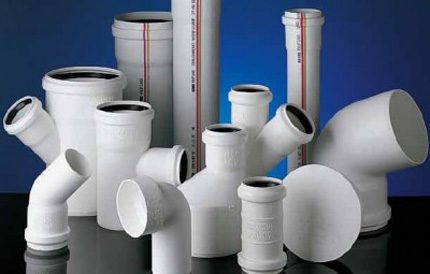

Висок процент популярност показват и системите на компанията «Рехау». По-конкретно, настойчиво се рекламира продуктът REHAU RAUPIANO Plus. Технологичният подход обаче малко се различава от този на двете предишни фирми.

Упор в борбата с шумовете «Рехау» също правят върху производството на многослойни пластмасови тръби, върху усилване на дебелината на стените на ъглови оформени детайли, върху изработката на така наречените «шумопоглъщащи» скоби.

Детайлите за устройството на система за битова канализация, произвеждани под марката Rehau, са направени с оглед на ефективна звукоизолация. Монтажът на канализация на основата на детайли Rehau обещава тих живот.

Практиката на експлоатация на такава канализация показва намаление на шума с около 25-30%. При желание, подобни показатели могат да се постигнат, ако се извършат стандартни работи по звукоизолация на битовата канализационна система с помощта на достъпни изолационни материали.

С ориентири за избор на най-добрите тръби за устройство на вътрешна канализационна система ще ви запознае следващата статия, съдържаща множество полезна информация.

Изводи и полезно видео по темата

Няколко полезни съвета за това как да се намали нивото на шума на канализационната система и да се направи живота ви по-комфортен.

Устройството на малошумна канализационна система е възможно, за което свидетелстват многобройни предложения в областта на санитарната индустрия. Междувременно, проблеми с шумовите параметри на отпадъчните води почти не е имало, докато са се използвали старите добри чугунени тръби.

Щом в употреба се появи лек и евтин полипропилен, веднага след него се появиха проблеми с тишината в дома. Има за какво да се замислят както производителите на пластмаса, така и собствениците на жилищни сгради.
