Изграждане на канализация в извънградска къща: схеми на обзавеждане + инструкция за монтаж

Отдавна отминаха времената, когато в частната къща нямаше елементарни удобства. Вилата и извънградската къща трябва да радват своите собственици с комфорт. Добре обмисленото изграждане на канализация в извънградска къща е задача, която при грамотен подход може да осъществи всеки, дори начинаещ майстор.

Преди да пристъпите към разработване на проекта, е необходимо да се запознаете с възможните варианти за организиране на автономна система, да изберете тип пречиствателно съоръжение, да проучите тънкостите на монтажа на вътрешните и външни канализационни мрежи. Отговорите на всички посочени въпроси са подробно изложени в статията.

Общи принципи на проектиране

В идеалния случай системата за отпадъчни води трябва да се заложи още на етапа на проектиране на сградата. Но обзавеждането на тоалетна, способна да осигури градско ниво на комфорт, може напълно да се организира и в стара сграда.

Отлично, ако има възможност да се свържат комуникациите към централизирана селищна или градска магистрала. При липса на такава ще се наложи да се реши задачата чрез създаване на автономна канализация.

Основните етапи на работа и в двата варианта при полагане на комуникациите вътре в сградата ще бъдат идентични; разликата е само в организирането на отвеждането на отпадъчните води извън сградата.

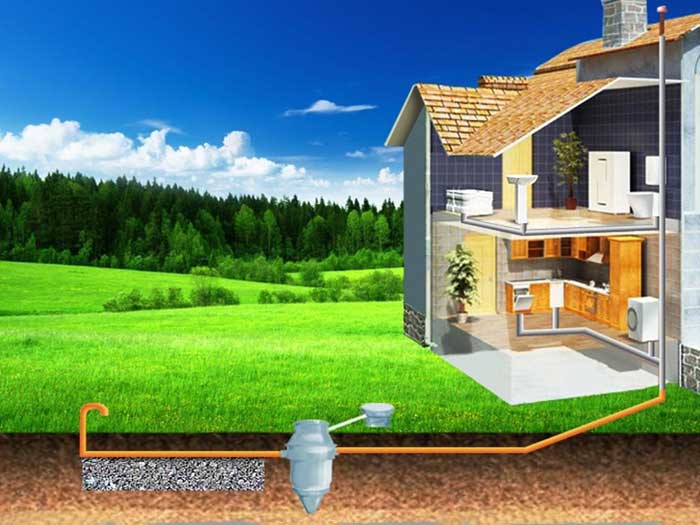

Изграждането на автономна канализация включва две взаимозависими части на системата:

1. Вътрешна система. Нейни съставни компоненти са водоприемниците и тръбопроводите. Ако това е дву- или триетажна къща, то системата включва вертикален щранг със свързани към него посредством фасонни части хоризонтално положени тръби, които са доведени до санитарните уреди.
2. Външна система. Представена е от хоризонтално положен под определен наклон тръбопровод. Той приема отпадъчните води от вътрешните тръби и ги отвежда до автономно пречиствателно съоръжение или до централизирана магистрала.

При изграждане на канализация в строяща се къща, монтажът на тоалетните и кухнята трябва да се проектира в една част на сградата, като ги разположите по-близо до стената, където канализацията излиза на улицата.

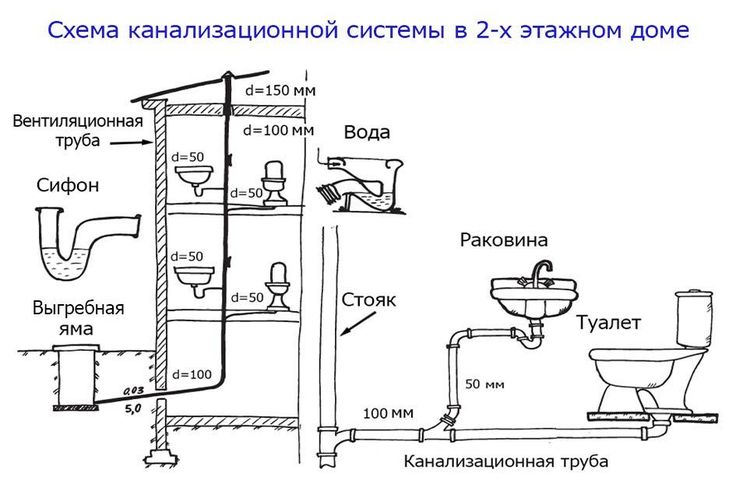

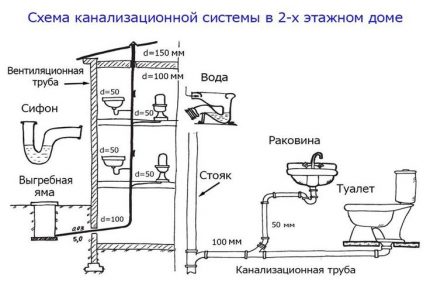

При проектиране на отвеждане на отпадъчните води в двуетажна сграда, за опростяване на монтажа и намаляване на броя на щранговете, разполагайте санитарните възли един над друг (+)

Съществуват два начина за отвеждане на отпадъчните води от системата: безнапорен и напорен. Първият вариант е по-прост за изпълнение. Но в този случай е необходимо правилно да се изчисли ъгълът на създаване на наклонена равнина на тръбите.

Ако в къщата се предвижда да се разположат няколко санитарни възела, като се монтира сложна канализационна система, за осигуряване на непрекъсната работа ще е необходимо да се използва мощен канализационна помпа. Инсталирането на този агрегат ще бъде актуално и в случай, че теренът няма никакъв наклон.

Основните моменти, които трябва да се вземат предвид при планирането на външната канализация:

1. Ландшафт на терена. За осигуряване на безпрепятствен отток на отпадната течност, изгребната яма или септичната яма трябва да се разполагат в най-ниската точка на терена.
2. Тип на почвата и ниво на подземните води. От този параметър зависи изборът на типа пречиствателно съоръжение и дълбочината на полагане на външния тръбопровод.
3. Площ и местоположение на терена. Необходимо е да се осигури възможност за достъп за извършване на ремонтни дейности и за достъп на асенгизационна техника.

При проектиране на вътрешната канализация трябва да се има предвид, че хоризонталните тръби от уредите към щранга трябва да преминават под наклон.

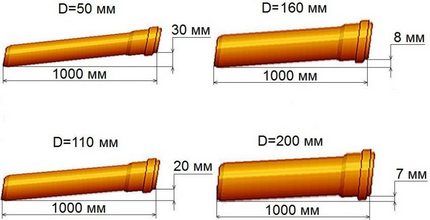

По нормативите тръби с диаметър 50 мм се наклоняват с 3 см на всеки линеен метър; за тръби с диаметър 100-110 мм се спазва ъгъл на наклон от 2 см на всеки линеен метър.

Средно дължината на тръбопровода от оттичането до вертикалния щранг е около 3 м. По норми, най-отдалеченият санитарен уред може да бъде отдалечен от щранга на 5 м. Разстоянието от точката на свързване на тоалетната чиния до щранга е 1 м.

С изграждането на вътрешната канализация може да се справите със собствени ръце:

Варианти за изпълнение на пречиствателните съоръжения

При обустройване на автономна канализация, когато няма възможност за свързване към централизирана магистрала, може да се използва един от трите вида съоръжения:

1. Изгребна яма – най-бюджетният и прост за изпълнение вариант. Може да се реализира чрез изкопаване на котлован, чието дъно и стени са облицовани с бетонни пръстени, камък или строителна тухла. Единственият минус на конструкцията е необходимостта от редовно изпомпване на съдържанието с асенизационна техника.

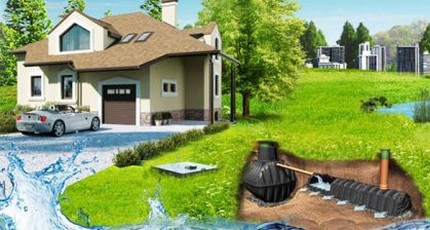

2. Септик – по-ефективно съоръжение, с помощта на което може не само да се събират, но и да се пречистват отпадъчните води по механичен и биологичен начин, като стават подходящи за технически цели.

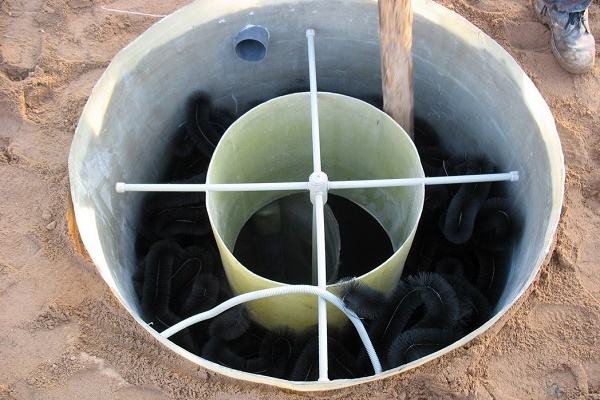

3. Автономна станция – най-добрият вариант, осигуряващ максимално висока степен на пречистване по биологичен начин, благодарение на който водата може да се използва повторно за технически нужди. Благодарение на принудителното подаване на въздух аеробните бактерии, живеещи вътре в резервоара, бързо и ефективно разлагат органичните вещества.

Обикновената изгребна яма не отговаря на екологичните изисквания, тъй като създава риск от попадане на отпадъчни води в почвата. Затова този вариант се избира само за малки вили, предназначени за сезонно обитаване.

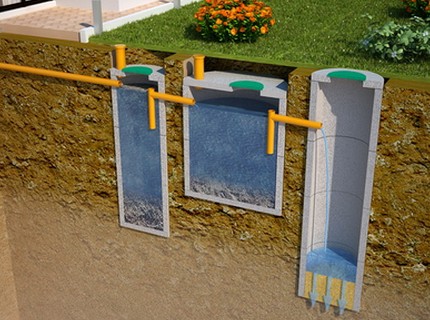

За домове за целогодишно обитаване е по-добре да се монтира многокамерен септик или локална станция за биологично пречистване.

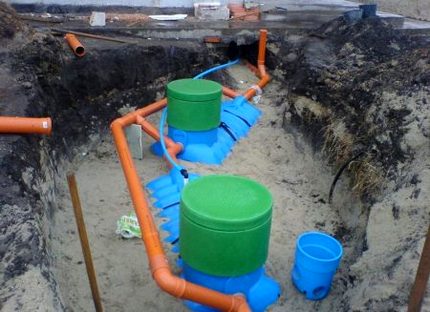

Може да изберете септик или да го изградите сами. Той бива едно-, дву- и трикамерно изпълнение.

Първоначално пречистването на течността вътре в стените става чрез разслояване и утаяване. След това разрушаването на присъстващите в нея твърди примеси се осъществява благодарение на жизнената дейност на аеробни бактерии.

Задачата на собственика е да отстранява, с натрупването, утаената по стените на кладенеца тиня.

Във всеки случай първата камера на съоръжението трябва да представлява херметичен резервоар, в който се извършва утаяване на течността, втората секция за доочистване може да има перфорирани стени.

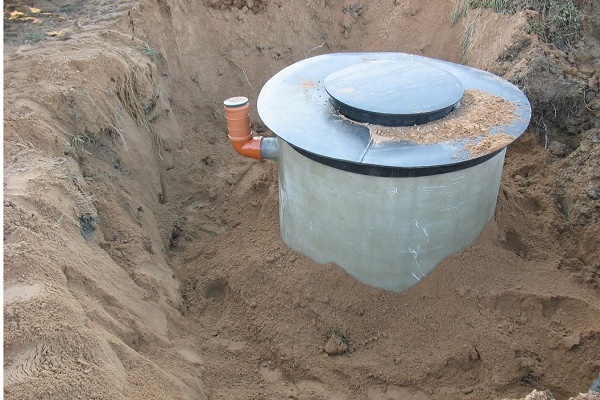

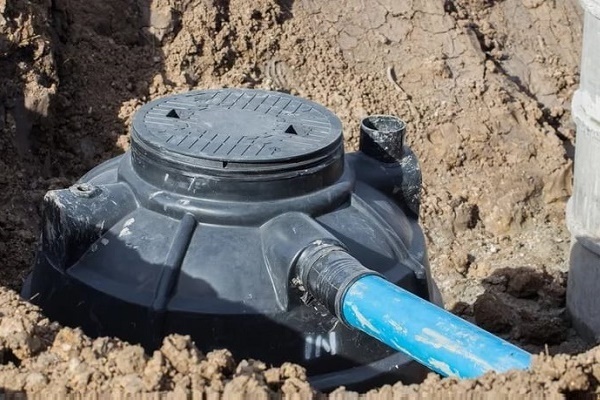

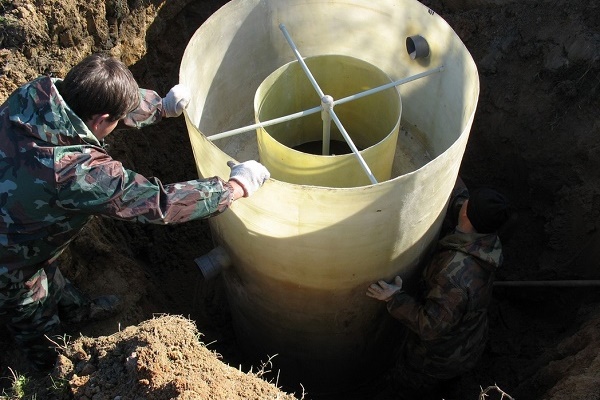

Най-простият вариант е да закупите готово изделие, изработено от свръхздрав полимер. Можете да направите септик самостоятелно чрез изливане на кофраж с бетон или чрез изграждане на тухлена или каменна зидария.

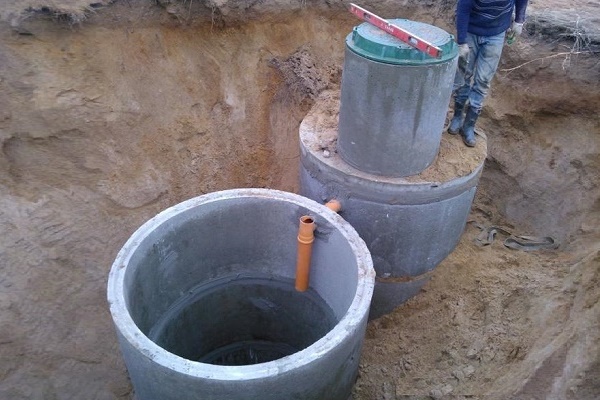

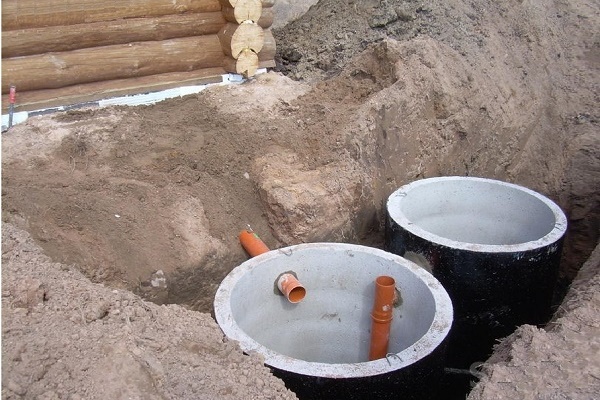

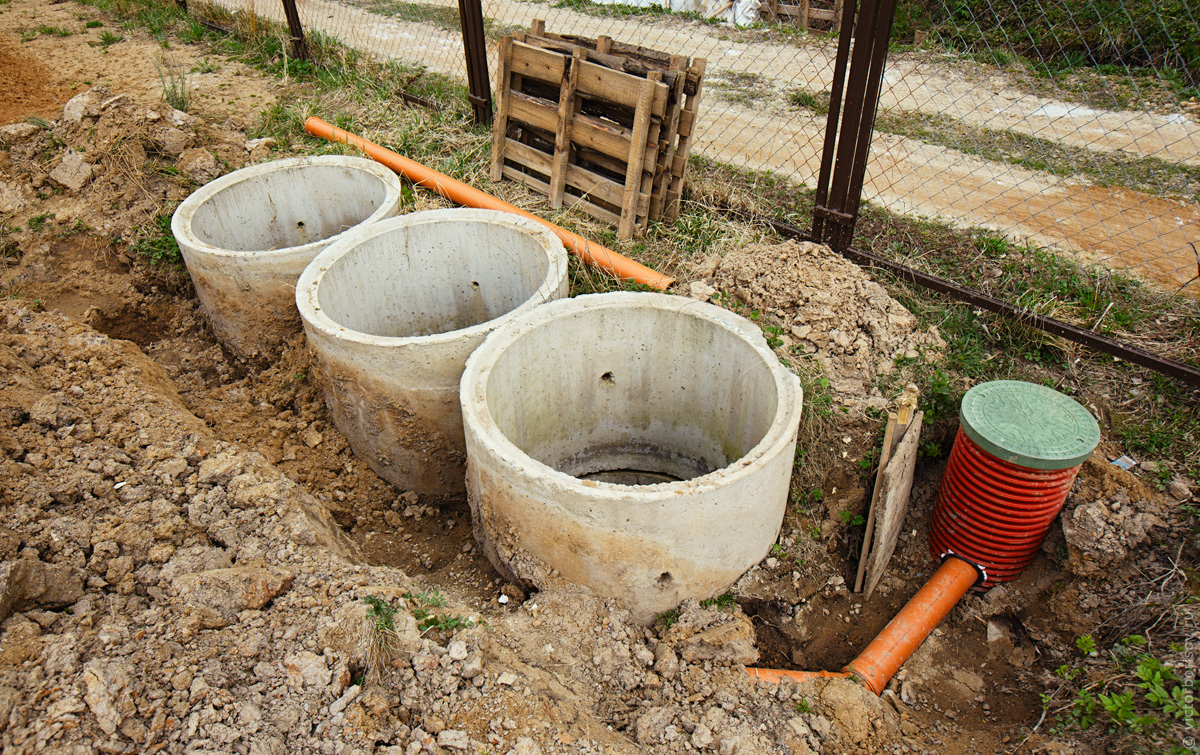

Искате ли да опростите задачата си? Използвайте 3-4 бетонни пръстена, чиято цена на пазара не е висока.

Обемът на септика се изчислява, като се изхожда от факта, че на един домакин на ден се падат 200 л отпадъчни води. Вместимостта на пречиствателното съоръжение трябва да бъде не по-малка от общия тридневен обем на отпадъчните води.

За оборудване на пречиствателно съоръжение, което не се нуждае от редовно изпомпване на отпадъчни води, заедно със септика се препоръчва да се монтира филтрационен кладенец.

Важен момент! Използването на филтрационен кладенец е възможно само при условие, че на парцела нивото на подземните води е ниско.

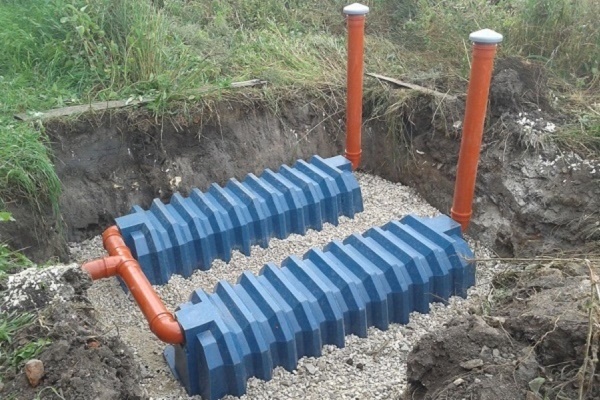

На глинести почви и при високо ниво на подземните води е по-добре да се постави биофилтър или да се монтира надземна филтрираща касета.

Основни етапи на монтаж на вътрешна канализация

За да изчислите правилно необходимото количество материали и да предотвратите грешки при монтажа, трябва да поръчате проект.

Сигурни ли сте, че можете да извършите изчисленията самостоятелно, като вземете предвид изискванията на строителните норми, и желаете да спестите от разходите? Тогава се ограничете до съставянето на схема на канализационната инсталация.

Проектираната система от канализационни тръби трябва да бъде максимално опростена, тъй като от това пряко зависи свободното преминаване на отпадъчните води (+)

Системата може да бъде проектирана в компютърна програма или чрез извършване на всички изчисления и чертежи на ръка.

Избор на необходимите материали

При изграждането както на външна, така и на вътрешна канализация най-често се използват поливинилхлоридни или полипропиленови тръби.

Полимерните тръби са евтини като цена, леки за транспортиране и максимално лесни за монтаж, тъй като за сглобяването на тръбопровода не е необходимо използването на заваръчен апарат.

Диаметърът на отпадъчните тръби за вътрешна канализация трябва да бъде по-голям от размера на монтираните отточни тръби.

Сечението на тръбите, използвани за изграждане на щранга, при условие че към него ще бъде свързан тоалетната, трябва да бъде 100 mm. Размерът на вентилационната тръба е аналогичен на диаметъра на щранга. Присъединяването към щранга се извършва с тръби D 50 mm.

За изграждане на външни комуникации е удобно да се използва гофрирана тръба. Тя осигурява надеждност на системата при сезонни движения на земята, но благодарение на наличието на ребра за твърдост, гофрираната тръба не е подложена на деформация.

Освен тръби за изграждане на канализация ще са необходими още:

• колена с различна конфигурация за оформяне на ъгли;
• тройни и четворни фитинги за разклоняване на системата;
• преходни муфи за свързване на елементи с различен диаметър;
• ревизионни люкове за възможност за почистване на системата в различни участъци;
• комплекти гумени уплътнители.

За рязане на тръбите по размер и създаване на фаски на краищата им ще ви трябва режещ трион за пластмаса и остър нож. За обработка на местата на съединяване подгответе предварително уплътнител.

Инсталиране на вертикални щрангове

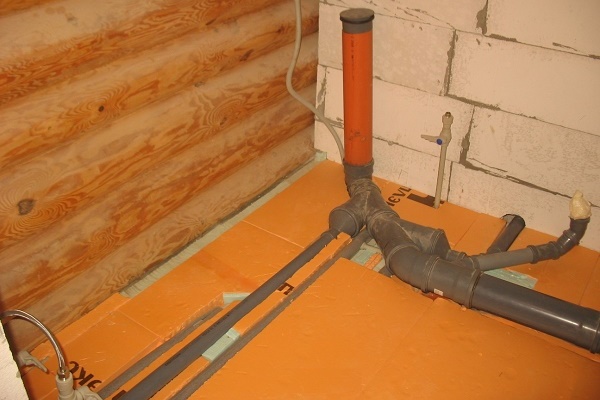

Монтажът на вътрешната канализация започва с инсталиране на вертикалните щрангове. Те се прокарват от цокъла до покрива, преминавайки през междуетажните плочи. Към монтирания щранг чрез наклонени тройници се свързват подводящите тръби.

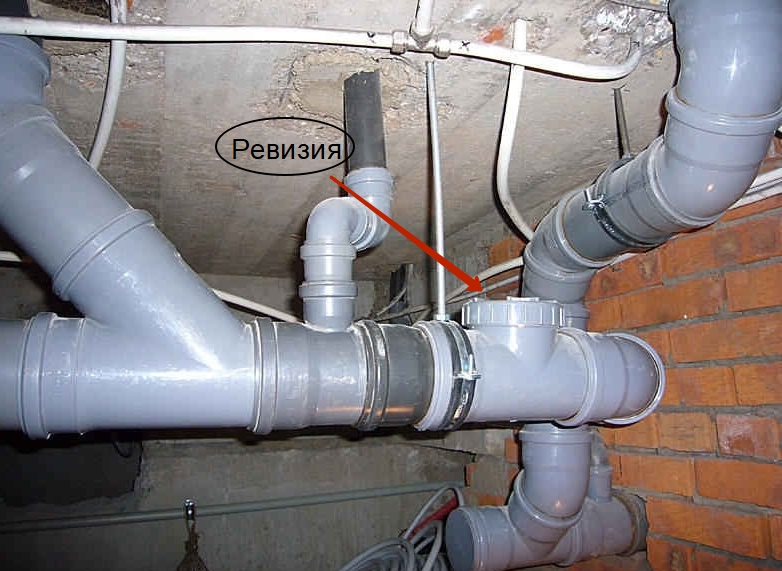

В долната част на преминаващите през етажите канализационни щрангове се монтират ревизионни люкове, чрез които впоследствие при необходимост могат да се отстраняват запушвания.

Щрангът със свързаните към него хоризонтални тръби се спуска до нивото на цокъла или сутерена. Там към него се присъединяват външни тръби, които са вкарани в сградата през отвор в основата.

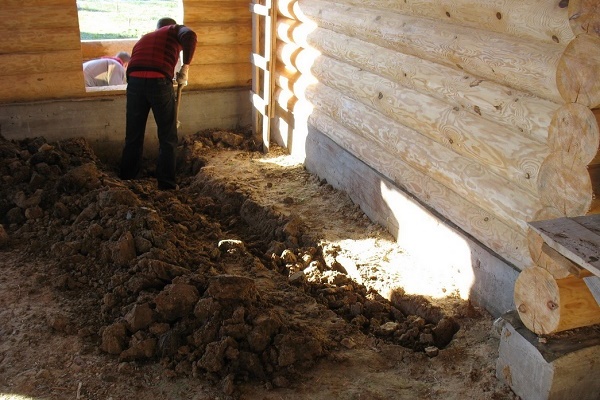

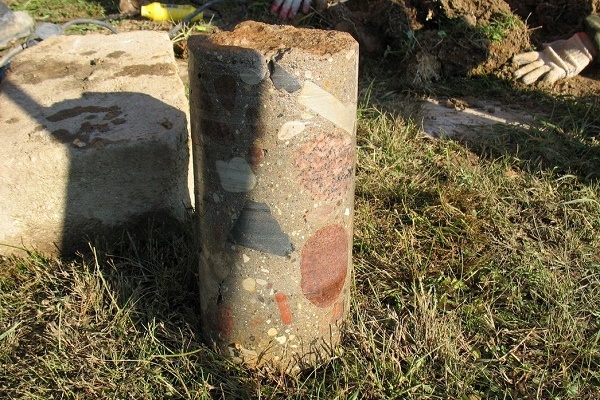

За да се минимизира повредата на тръбата под действие на натиска от стените на сградата, на мястото на полагането ѝ се монтира метална или бетонна гилза.

Тя трябва да преминава през основата на сградата, като стърчи от двете страни по 15 см. Диаметърът на гилзата трябва да надвишава размера на външната канализационна тръба.

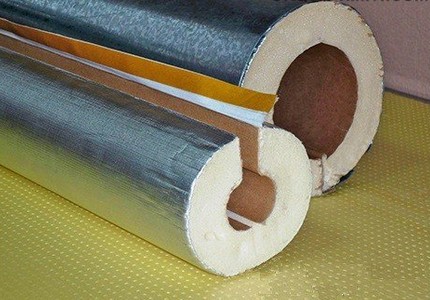

Ако отвеждащата тръба се монтира в неотопляемо помещение, тя трябва да се изолира с помощта на влакнести материали или пенопластови заготовки „черупка“.

Изолацията се поставя и в кухината на гилзата, запълвайки празнините, образувани след полагането на отвеждащата тръба. Тя ще намали вероятността от замръзване и ще предотврати разклащането на тръбата вътре в гилзата.

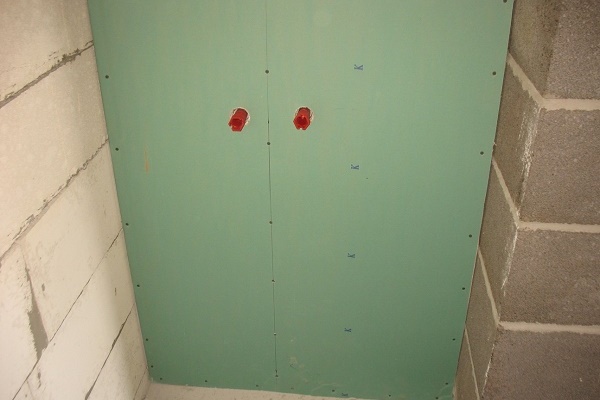

На заключителния етап, след свързването на етажно положените тръби, за създаване на шумо- и хидроизолационен слой, щранговете се затварят с екран от влагоустойчив гипсокартон и се обвиват с отрези от ролкови материали.

Монтаж и свързване на санитарното оборудване

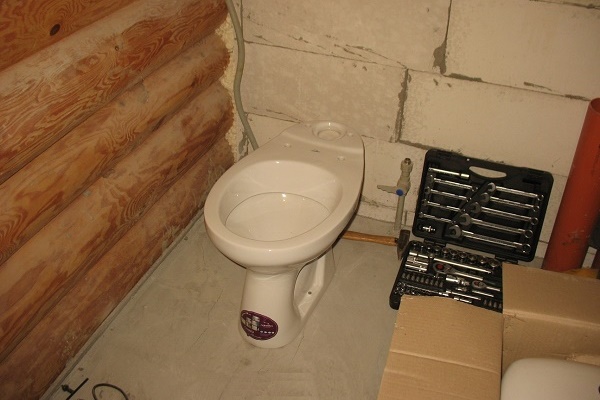

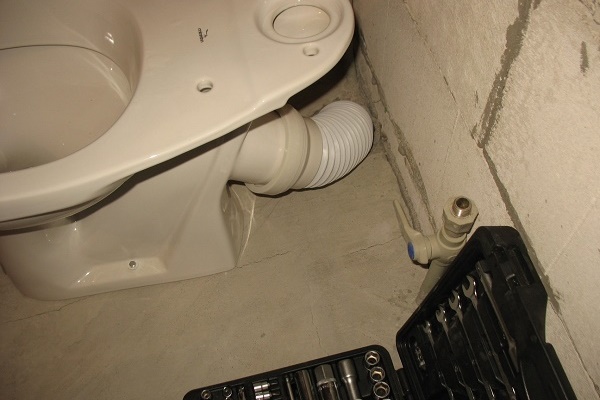

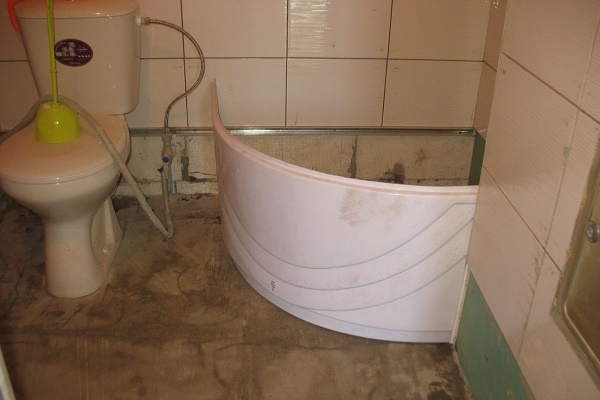

На първо място се свързват тоалетните, след това – всички останали уреди. За да се сведе до нула вероятността от попадане на отпадъчна течност в оттоците на санитарните уреди, по-добре е те да се свържат над точката на тоалетната. На един отвод се допускат няколко санитарни уреда.

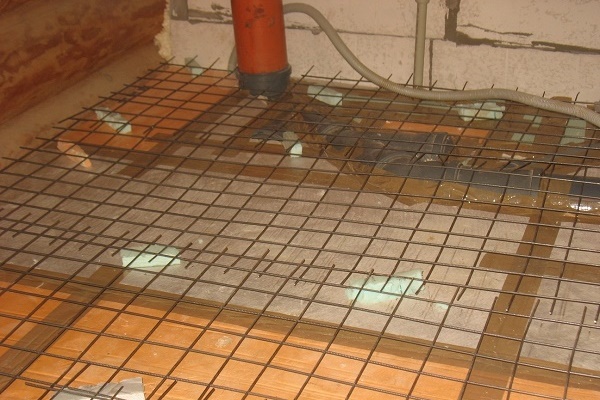

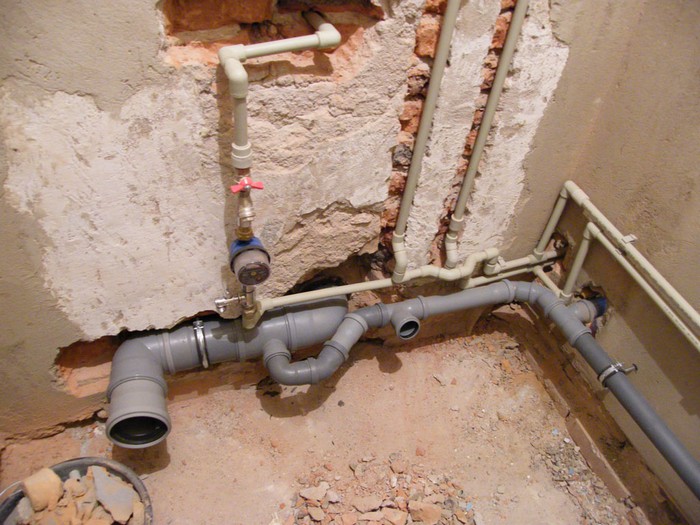

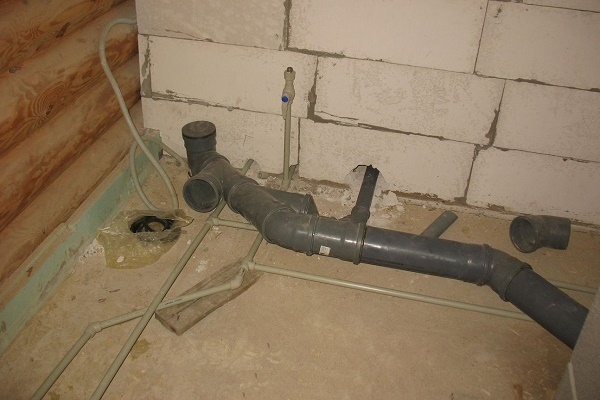

Хоризонталният тръбопровод може да се разположи под плочата или да се положи по външен начин, като се декорира малко по-късно с облицовъчен материал.

При полагане на тръбопровода, ако възникне необходимост да се завърти тръбата на 90°, за да се намали налягането в системата и да се предотврати образуването на запушвания, връзката трябва да се изпълни максимално плавно. За тази цел се монтират 3 колена, всяко под ъгъл от 30°, или 2 колена под ъгъл от 45°.

В случай, че няма възможност да се създадат „меки ъгли“, след остър завой се препоръчва да се постави тройник, оборудван с капак. Чрез него ще можете да почиствате евентуални запушвания.

Тръбите с по-малък диаметър се съединяват с елементи с по-голям размер посредством преходници.

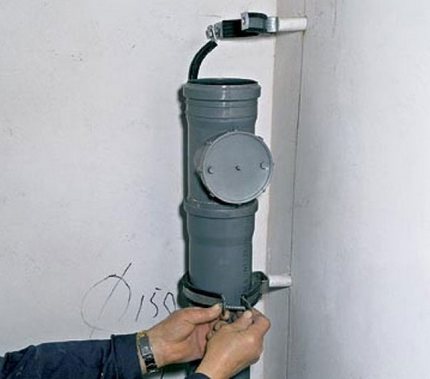

Тръбите се закрепват към повърхността с помощта на хомути, а в точките на врязване в щранга и местата на разклоненията посредством монтиране на допълнителни крепежи.

Всеки санитарен уред се присъединява към канализационния тръбопровод чрез U-образен сифон, чието основно предназначение е да формира хидравличен затвор. Той ще служи като бариера, която предотвратява разпространението на зловонни миризми от канализацията в помещението.

Организиране на канализационна вентилация

Водните маси, които се изпускат рязко от същия резервоар на тоалетната, по време на движение по тръбата създават след себе си област с разредено пространство.

Ако не се осигури принудително постъпване на въздух в системата, то след потоците започва да излиза водата от сифоните. В резултат на това се появяват неприятни миризми. Проблемът може да се реши само чрез изграждане на вентилация.

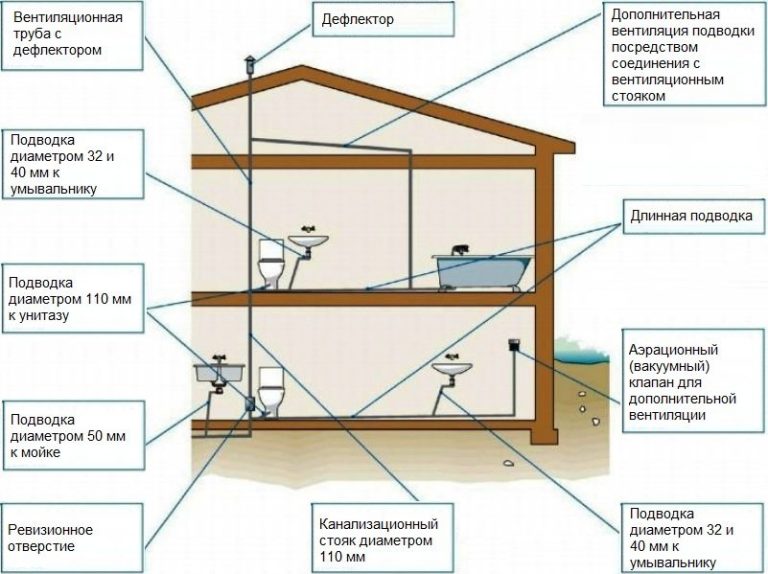

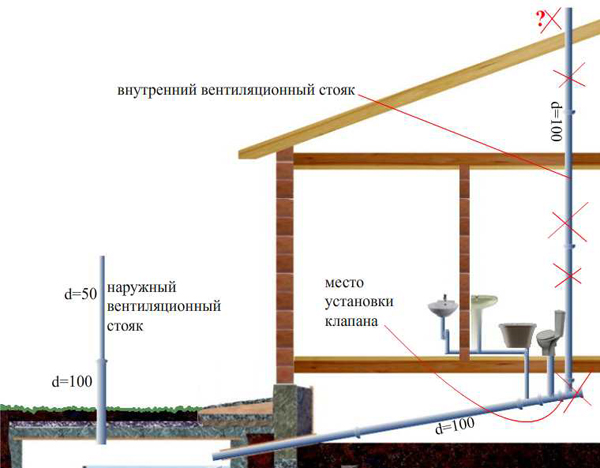

За да се осигури вентилиране на системата, тръбите на щранговете се удължават до нивото на покрива, като горният край се оставя отворен, но защитен от атмосферни валежи (+)

За изграждане на вентилация може също така в горната точка на щранга да се монтира аерационен клапан. Той ще осигурява достъп на въздушни потоци, като по този начин ще предотвратява разреждането на въздуха в тръбата.

Полагане на външна канализация

Изграждането на външната канализация също се дели на два основни етапа: изграждане на пречиствателната конструкция и прокарване на тръбопровода. При изпълнението на всеки от тях трябва да се вземат предвид редица моменти.

Фото пример за изграждане на канализационна система

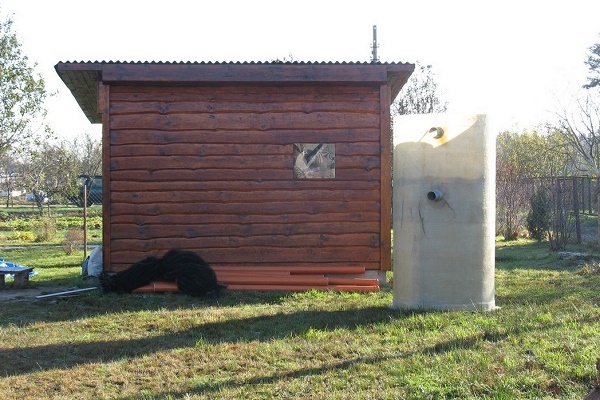

За да получите нагледна представа за процеса на изграждане на външната част на автономната канализация, предлагаме Ви да се запознаете с представените на снимките етапи на работа:

Подготвителните работи са успешно завършени, сега пристъпваме към непосредственото сглобяване на системата, към монтажа и свързването на пречиствателната станция, както и към обзавеждането на участъка:

Изграждане на пречиствателна конструкция

На първо място се изкопава котлован за монтаж на септичната яма. Минималното разстояние между жилищната сграда и пречиствателната конструкция е 5 м, максималното – 20 м. Най-оптималният вариант е 10 м.

Ако площта на парцела е ограничена и септикът трябва да се разположи в непосредствена близост до източника на питейна вода, по-добре е да се изгради многостепенна пречиствателна система.

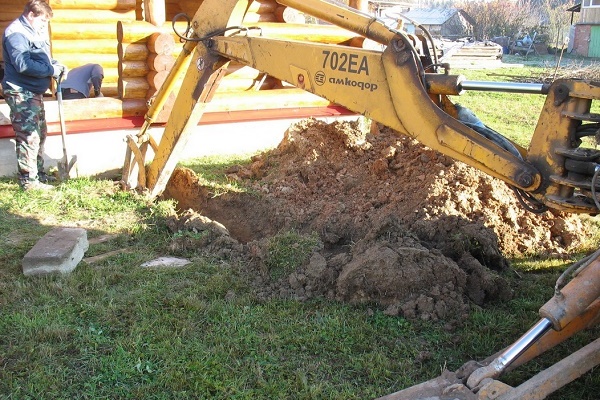

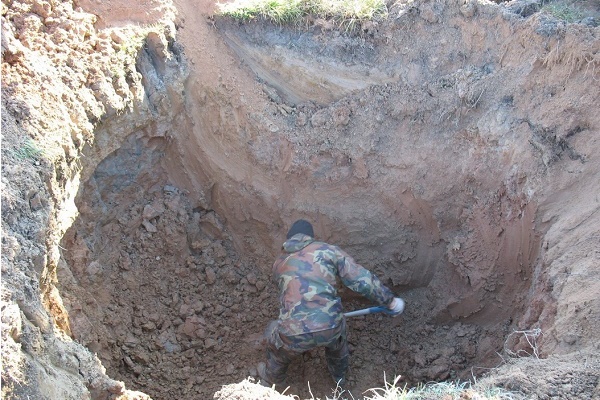

След като се определи мястото за разполагане на септика, се изкопава котлован с дълбочина 2,5–3 м. Размерите му зависят от габаритите на съоръжението.

Размерите на септика зависят от това колко членове на домакинството живеят в къщата и колко често ползват санитарните уреди. Така например, при изграждане на септик от бетонни пръстени за семейство от 4 души, напълно достатъчно е да се монтира конструкция от три пръстена с размери 1×1,5 м.

Ако канализацията се изгражда на вила, където семейството се събира от време на време, ще са достатъчни само 2 пръстена с диаметър 1000 мм.

Дъното на ямата се изравнява и се покрива с пясъчна „възглавница“, като се прави с дебелина 150–200 мм.

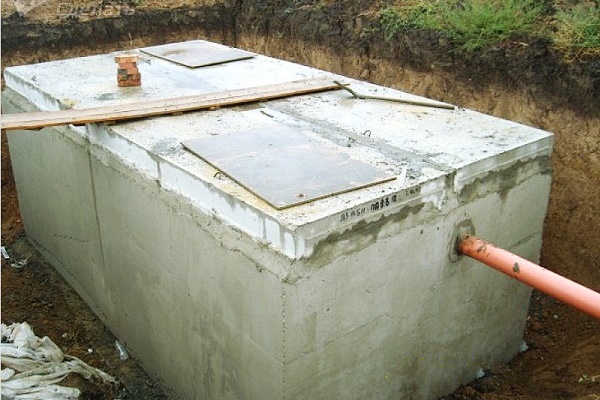

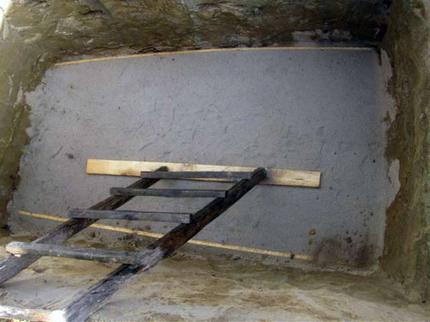

За създаване на надеждна и херметична основа, дъното на котлована се залива с циментов разтвор, като се оформя стяжка с дебелина 150–200 мм.

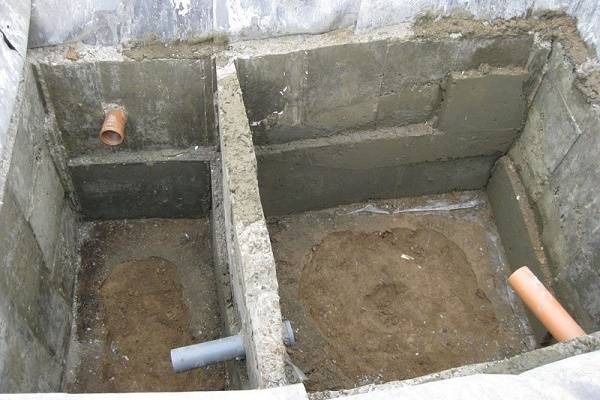

След 4–5 дни, когато бетонът придобие желаната здравина, се изграждат стените на септика, като се поставят едно върху друго бетонни пръстени или се нареждат тухли на редове. При монтаж на готовия резервоар е важно да се осигури надеждното му закрепване, като се прикрепи към бетонния под с помощта на въжета.

Важен момент! От краищата на котлована до стените на резервоара трябва да остане разстояние от 100–150 мм. След изграждане на съоръжението, празнините трябва да се запълнят с глина, смесена с натрошена тухла.

От септика се извежда вентилационна тръба. Съгласно нормите, горният ѝ край трябва да се издига над земната повърхност на височина 80–100 см. За защита от попадане на валежи и дребни отпадъци във вентилацията, горният край на вертикалния извод се оборудва с „гъбовидна капачка“.

В горната част на стената на резервоара с помощта на перфоратор или ъглошлайф се пробива отвор за монтиране на канализационната тръба, идваща от къщата.

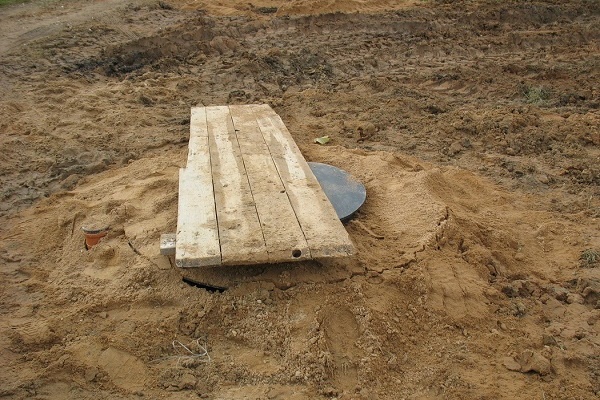

Отгоре на септика се поставя бетонен капак, оборудван с отвор за люк.

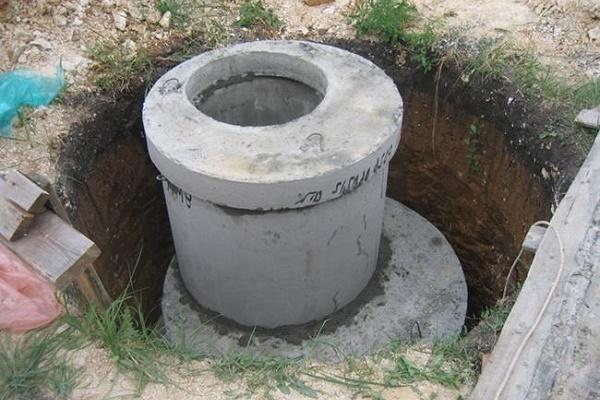

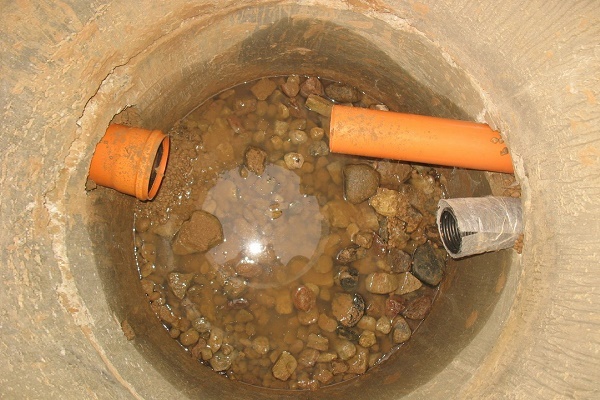

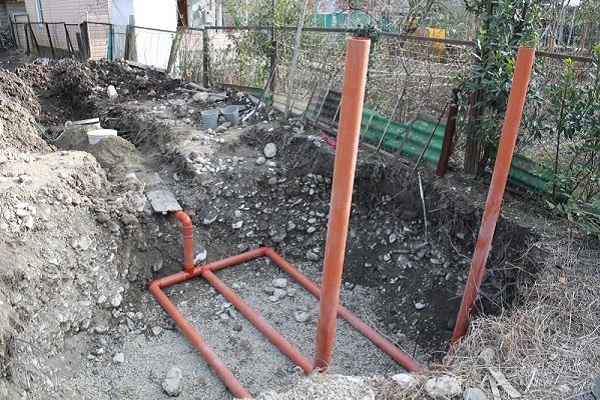

Технологията на монтажа на филтриращ кладенец почти не се различава от устройството на септика. За да се почистените отпадъчни води безпрепятствено се абсорбират в почвата по естествен начин, стените на кладенеца могат да бъдат от бетонни пръстени с перфорация или изградени чрез тухлена зидария.

За създаване на дренажна „възглавница“ дъното се покрива с метър слой чакъл или трошен камък.

Полагане на тръбопровод до септичната яма

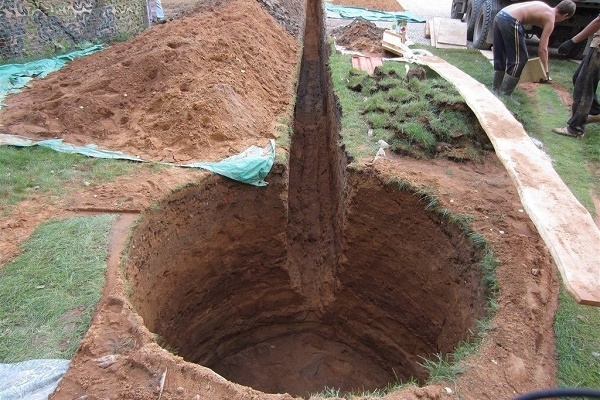

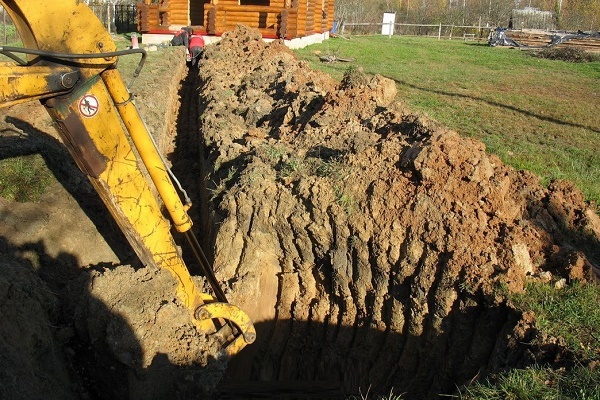

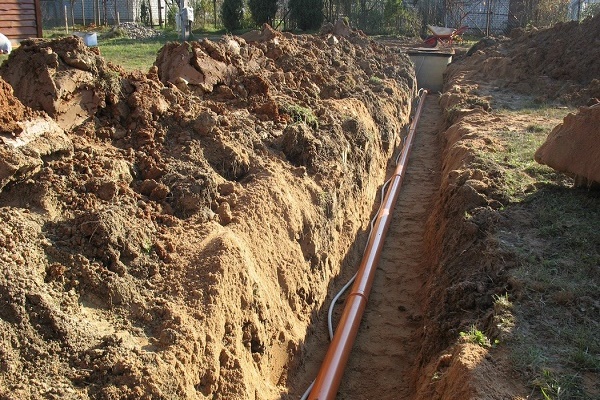

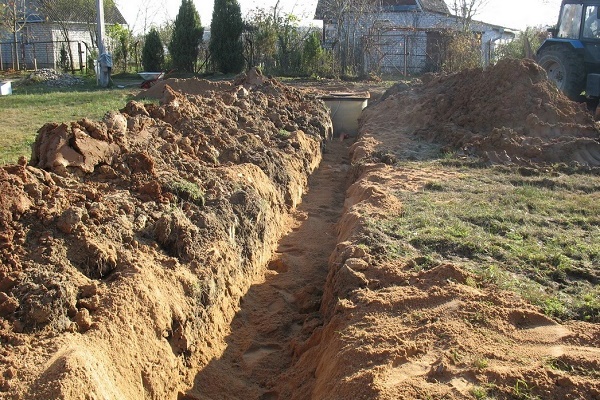

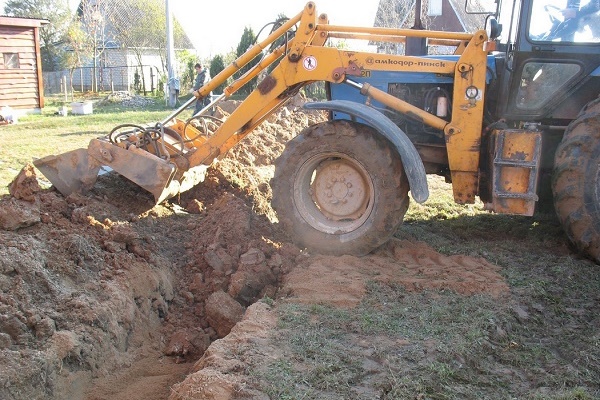

До мястото на разполагане на пречиствателната конструкция се изкопава канавка за полагане на захранващата тръба. Това може да се направи ръчно или чрез наемане на специализирана техника.

За полагането на външния тръбопровод се избират полимерни тръби с диаметър 110 мм, които не влизат в химични реакции с органика и вода.

Работата по полагането на външния тръбопровод се извършва в следната последователност:

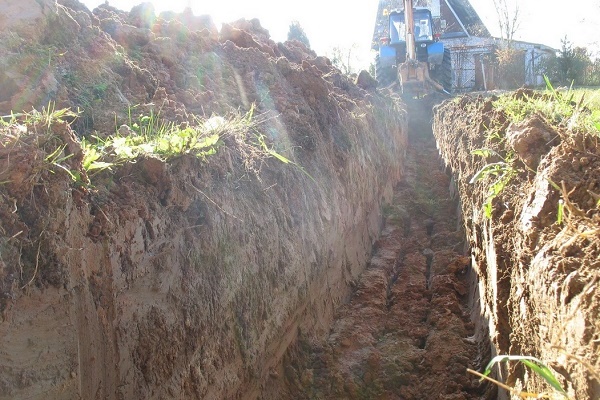

1. Изкопават изкоп. Дълбочината му трябва да е под нивото на замръзване на почвата. При определянето на ширината на канала е важно да се има предвид, че отвеждащата тръба ще трябва допълнително да се изолира.
2. Подреждат “възглавница”. Дъното на изкопа се уплътнява и се покрива с пясъчен слой, като се прави наклон от 2-3% към пречиствателното съоръжение. Така за тръба с дължина 10 метра наклонът между горната и долната точка ще бъде 20-30 см.
3. Полаганят тръбите, като ги разполагат с отворите надолу. При сглобяването в единна конструкция елементите се свързват със специално лепило. За по-голяма надеждност съставът се нанася върху краищата на двата съединявани елемента.
4. Монтират ревизионни люкове в точката на присъединяване към къщата и на завоите на тръбопровода.

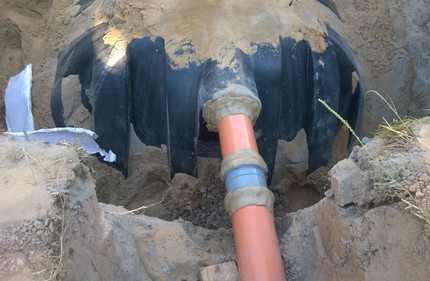

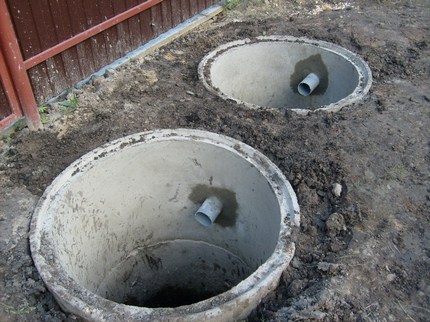

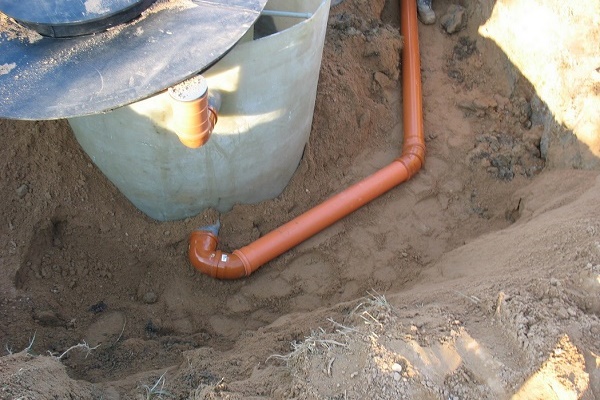

5. Съединяват елементите на канализацията. Тръбата се подвежда към направения отвор в стената на септика. Мястото на съединяване от външната страна се замазва с циментов разтвор.

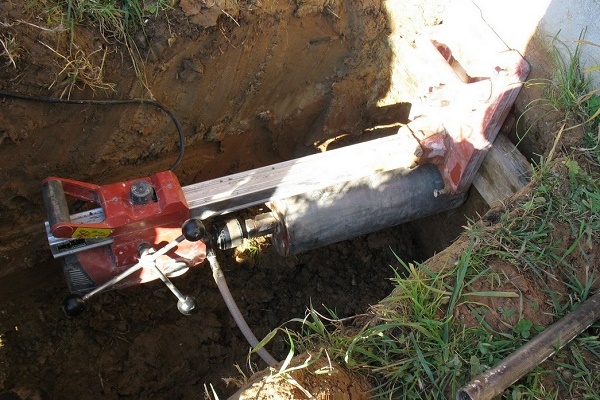

Ако във вашия регион нивото на замръзване на почвата достига около 2 метра и задълбочаването на външния тръбопровод до такава дълбочина не се счита за целесъобразно, то той трябва старателно да бъде изолиран.

Отлично решение в този случай ще бъде вариантът, при който пластмасовата тръба се поставя вътре в чугунена, а като междинен слой между тях служи изолация. Някои собственици за тази цел използват електрически нагревателен шнур.

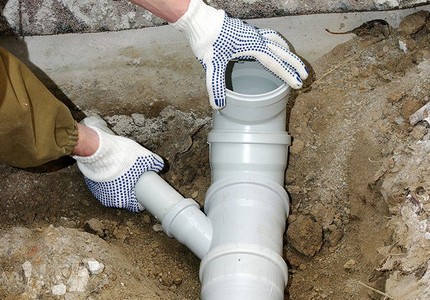

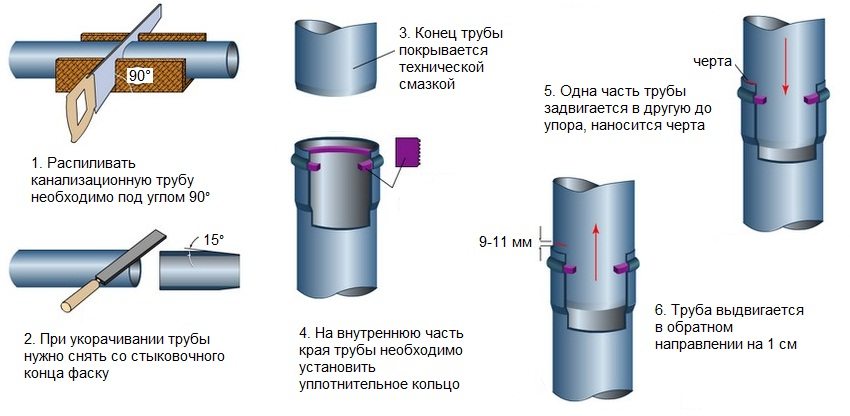

За да се намали вероятността от течове, при рязането и съединяването на елементите на пластмасовия тръбопровод е важно стриктно да се спазват препоръките, дадени от производителя (+)

За да се предпази вътрешната канализация от попадане на нечистотии отвън, както и от проникване на гризачи в къщата през тръбите, на изхода на тръбопровода от къщата се препоръчва да се постави обратен клапан.

При полагането на външния тръбопровод трябва да се избягват сложни завои и прави ъгли. В точките на завъртане тръбите е по-добре да се оборудват с ревизионни люкове.

Когато всички тръби са положени и свързани, за да се провери правилната работа на системата и херметичността на конструкцията, остава само да се извърши първият пуск на вода.

Изводи и полезно видео по темата

За да се справите по-бързо с инсталирането на септика, тръбопровода и санитарните устройства, ще помогнат полезни видеоклипове.

Устройство на вътрешната система:

Как правилно да се полага тръбопроводът:

Вариант за изграждане на септик:

Ако извършите грамотно проектирането, ще осигурите непрекъсната работа на автономната система и ще създадете комфорт в крайградската къща. А като извършите правилно монтажа, ще се предпазите от допълнителни грижи по поддръжката на системата и извършването на ремонтни работи.
