Прокарване на канализация в частна къща: съставяне на схема и проект + етапи на извършване на работите

Отделен раздел на проектирането на инженерните комуникации – планиране на канализационната система. Собствениците на къщи и вили често трябва сами да се занимават със съставянето на схемата и монтажа на оборудването, затова познаването на нюансите на организацията на работата е просто необходимо.

Ефективността на работата на системата до голяма степен зависи от това дали правилно е извършено прокарването на канализацията в частната къща – вътрешната система от тръби и оборудването, свързано към тях. За грамотно проектиране е важно да се вземе предвид всичко: от избора на компоненти до материала за изработка на отделните елементи. А ние ще разкажем как да го направите правилно.

Проектиране на канализационна система

За разлика от системите за електро-, газо- и водоснабдяване, които се инсталират съгласно заверена в определени инстанции документация, канализацията на собствен парцел и в къщата е разрешено да се изгражда без разрешителни документи.

Не може обаче без проект, тъй като той предотвратява грешки, свързани с нарушаване на общоприетите изисквания.

Например, едно от честите нарушения е неспазване на границите на санитарната зона при инсталиране на отходна яма. Системите за подаване и отвеждане не трябва да контактуват помежду си.

Вариант за изграждане на комуникации в частна едноетажна къща – външните водопровод и канализационна система са разположени от различни страни на сградата

Изграждането на вътрешното разпределение често е свързано с грешки в организацията на вентилацията, неправилен избор на диаметър на тръбите или ъгъл на наклон.

Изготвянето на аксонометрична схема обикновено се извършва от специалисти. Те също така извършват хидравлични изчисления на вътрешната мрежа и магистралата, намираща се от външната страна на сградата. Сега има и по-интересен вариант – създаване на модел на канализацията в 3D формат.

Програмите за 3D моделиране позволяват да се състави точен и пълноценен проект, който максимално опростява избора на тръби, фитинги, крепежни елементи, както и начините на монтаж.

За проект се обръщат към специалисти, когато искат да намалят рисковете. Но има и друг вариант – да проучат санитарните и техническите нормативи, да се запознаят със схемите на вътрешната инсталация, да се научат да разбират качеството на ВиК оборудването и да съставят проекта самостоятелно.

Разположение на важните възли на системата

Особеността на автономната канализация е, че принципите на нейното изграждане зависят от всеки компонент в общата система.

Например, критерият за избор на резервоар за отпадъчни води не е само броят на живеещите в къщата, но и броят на свързаните източници на отпадъчни води от дома, гаража, банята, лятната кухня.

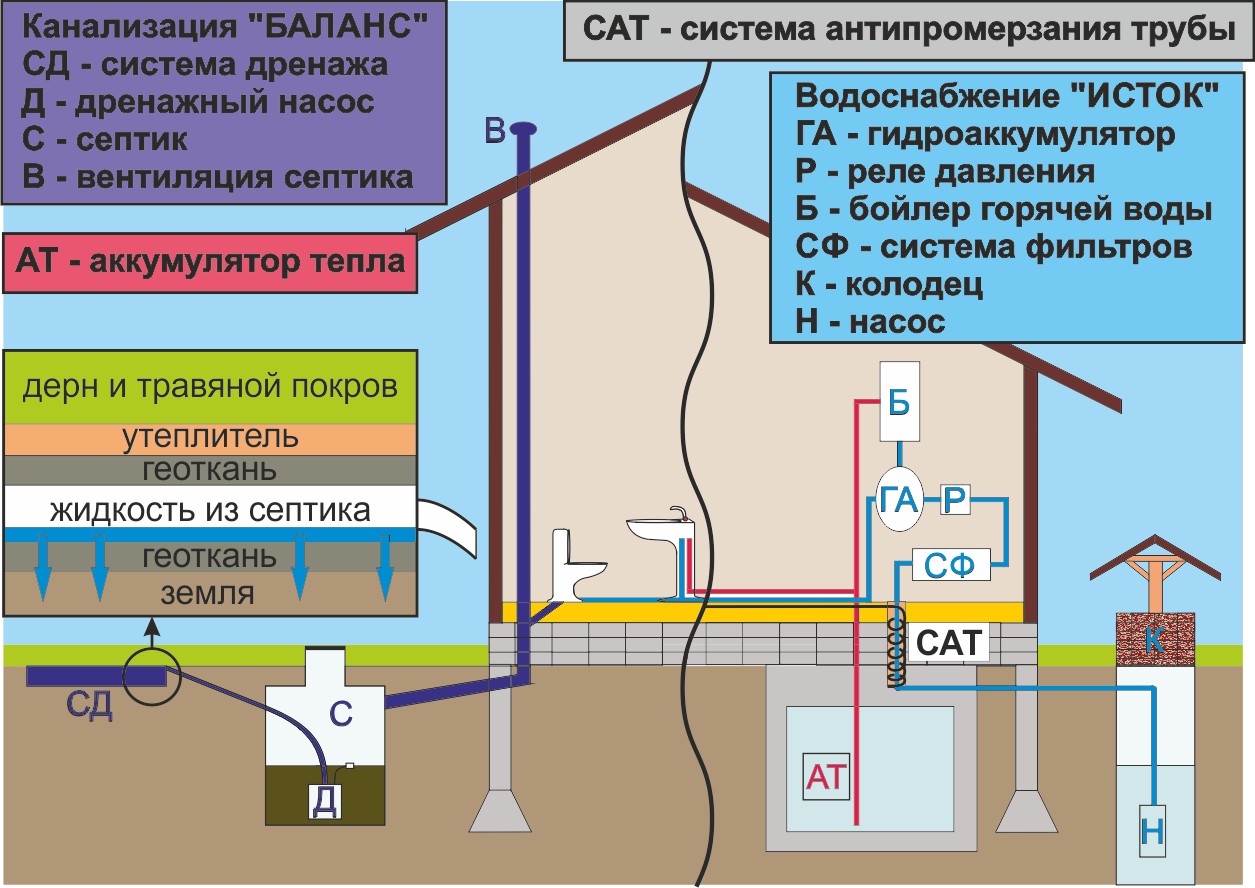

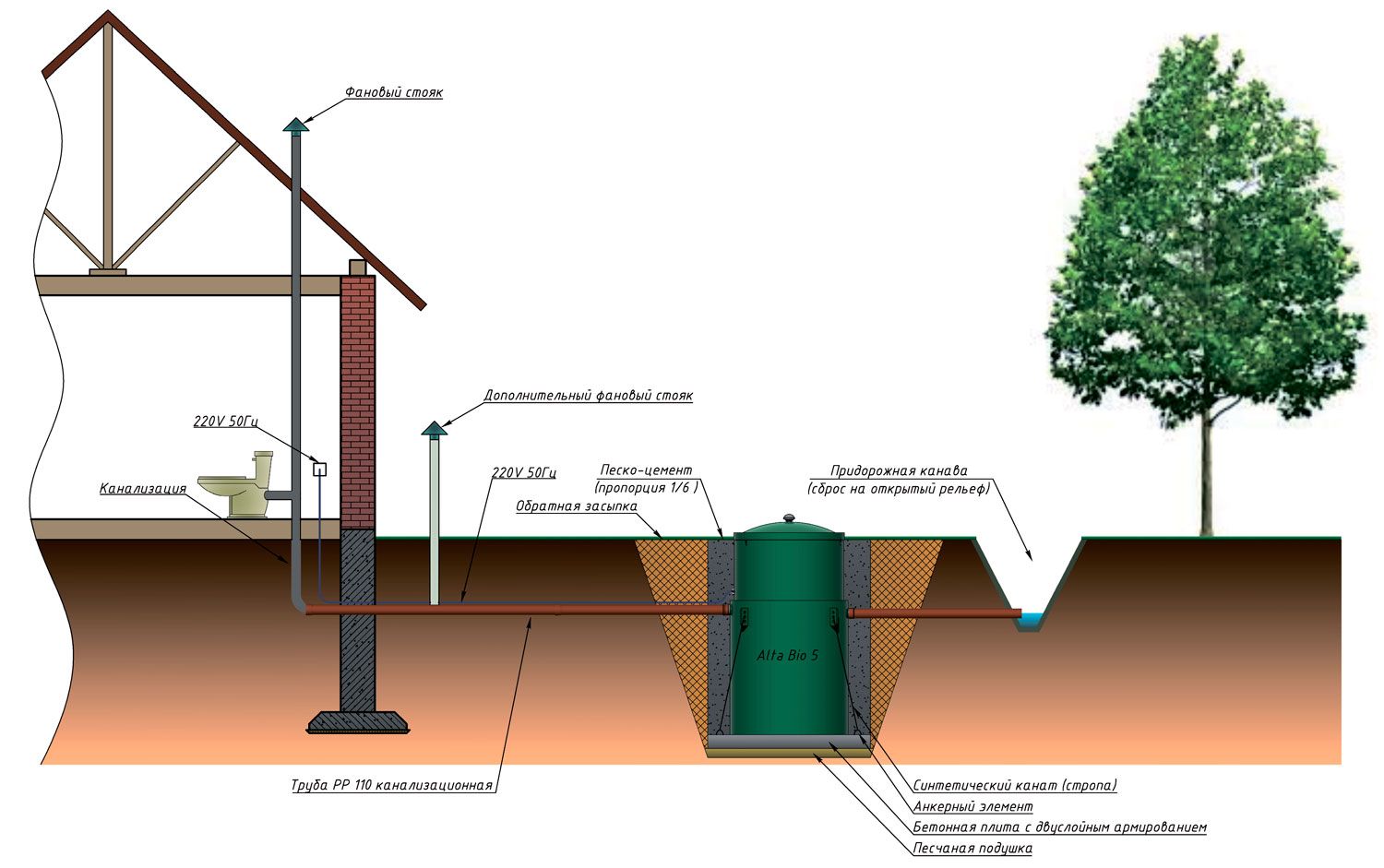

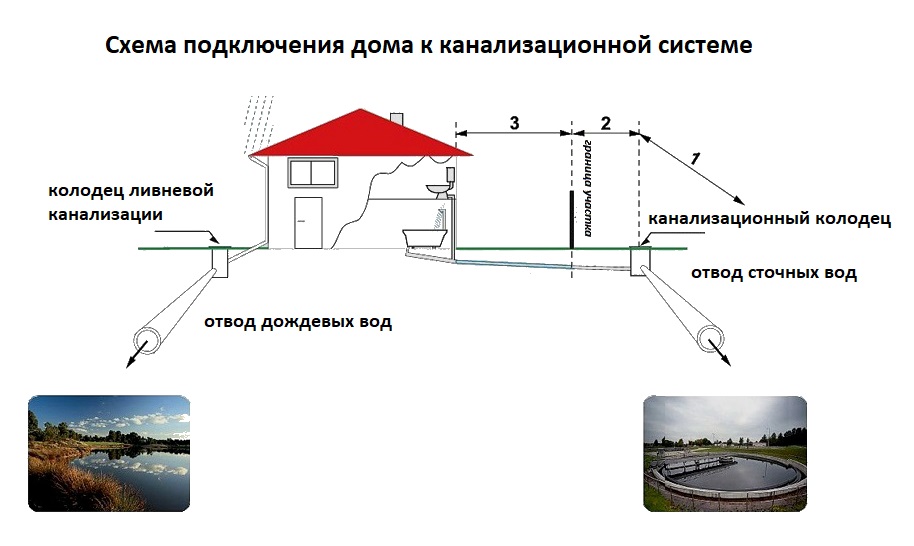

Примерна схема на взаимодействие между вътрешната и външната канализационни системи със задължително инсталиране на вентилационен щранг. Пречиствателната функция се изпълнява от септик заводско производство.

По местоположение и основни функции канализацията се дели на 3 категории:

• вътрешна – мрежа от тръбопроводи от ВиК оборудването до изхода навън, зад стените на дома;
• външна – магистрала от сградите (къща, баня) до пречиствателното оборудване;
• системи за пречистване – септици, резервоари, полета за филтрация, шахти, утаители, станции за биологично пречистване.

Когато обмисляте схемата на вътрешното окабеляване на канализацията в дома, трябва да вземете предвид разположението на външната магистрала и пречиствателното (накопително) оборудване.

При наличие на централизирана система за събиране и пречистване на вода е по-рационално да се свържете към общата тръба или пречиствателни съоръжения, ако този вариант е по-евтин от покупката на септик.

Една пълноценна система включва не само отвеждане на битови отпадъчни води, но и дъждовна канализация – комплекс от дъждоприемници, улуци, тръби и свързващи елементи, отговорни за събирането и акумулирането на дъждовна вода.

Битовата канализация на схемите обикновено се обозначава с К1, а дъждовната – с К2. Съществува и трети тип – К3, но това е промишлено оборудване, което няма отношение към частното стопанство.

Анализ на изходните данни

Условията за изграждане на канализация са различни за всеки. За малките вилни къщи е характерна най-простата система: щранг с тръба към ВиК възел, където са инсталирани тоалетна и душ кабина.

Многостайните или двуетажните къщи са оборудвани с мрежа от тръбопроводи, които също се събират към един щранг, по-рядко – към два.

Съответно, проектите за различните домове ще се различават. За да се вземат предвид всички нюанси, е необходимо още преди избора на схема да се отговори на редица въпроси:

• Кой начин на пречистване на отпадъчните води е целесъобразен?
• Има ли възможност за свързване към централизирана канализация?
• Какво количество отпадъчни води трябва да приема пречиствателното съоръжение на ден?
• Колко често ще се използва дренажната система? (Кръглогодишно, сезонно, през уикендите).
• Необходима ли е допълнителна топлоизолация на тръбите?
• Кой тръбен материал е оптимален за изграждане на мрежата?
• Ще се оттичат ли отпадъчните води гравитачно или ще е необходима помпа?

Голяма част от въпросите ще възникнат в процеса на съставяне на проекта, когато ще трябва да се избере схемата на разпределение и материалите за нейното сглобяване.

За движението на отпадъчните води гравитачно всички тръби се разполагат не успоредно на пода, а под малък ъгъл. Наклонът винаги е насочен от санитарните уреди към щранга.

По същия начин се прокарва и външният тръбопровод – с наклон от сградата към ямата или пречиствателното съоръжение.

Важни правила за устройството на вътрешната мрежа:

• сечението на тръбите се избира с оглед на обема на отпадъчните води;
• в процеса на монтаж се прилага принципът на последователно свързване;
• броят на завоите и резките промени на височина се свеждат до минимум;
• задължително се инсталира вентилационно оборудване;
• обмислят се местата за монтаж на ревизионни люкове;
• избира се топлоизолация за участъците, преминаващи в неотопляеми зони.

Ако тръбопроводът е с голяма дължина, наклонът по цялата линия е трудно да се издържи, затова се инсталира допълнително оборудване – циркулационна помпа.

Планиране на работите и избор на схема

Монтажът на канализационни тръби обикновено се извършва заедно с инсталирането на водопровода, съответно и проектирането на тези две системи е по-добре да се направи съвместно.

Ако обобщим всички документи, съставляващи проекта, и се опитаме да действаме според правилата, ще се получи следният списък:

1. Общи данни – описание и условия за монтаж на системи за водоснабдяване и отвеждане на отпадъчни води с опора на нормативни документи.
2. Експликация на помещенията (пояснение към схемата) с посочване на мокрите зони и начина на тяхната хидроизолация.
3. Изчисляване на обемите на потребление на вода и отвеждане на отпадъчни води с отчитане на нормите.
4. Поетажен план на разположението на водопровода и аксонометрична схема.
5. Поетажен план на разположението на канализацията.
6. Спецификация – изброяване на всички съставни елементи с посочване на количеството или метража.

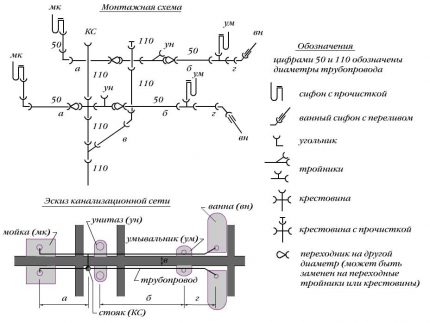

Последната точка е трудно да се изчисли, ако няма точна схема (модел) на тръбопроводите с обозначение на всички завои и съединения.

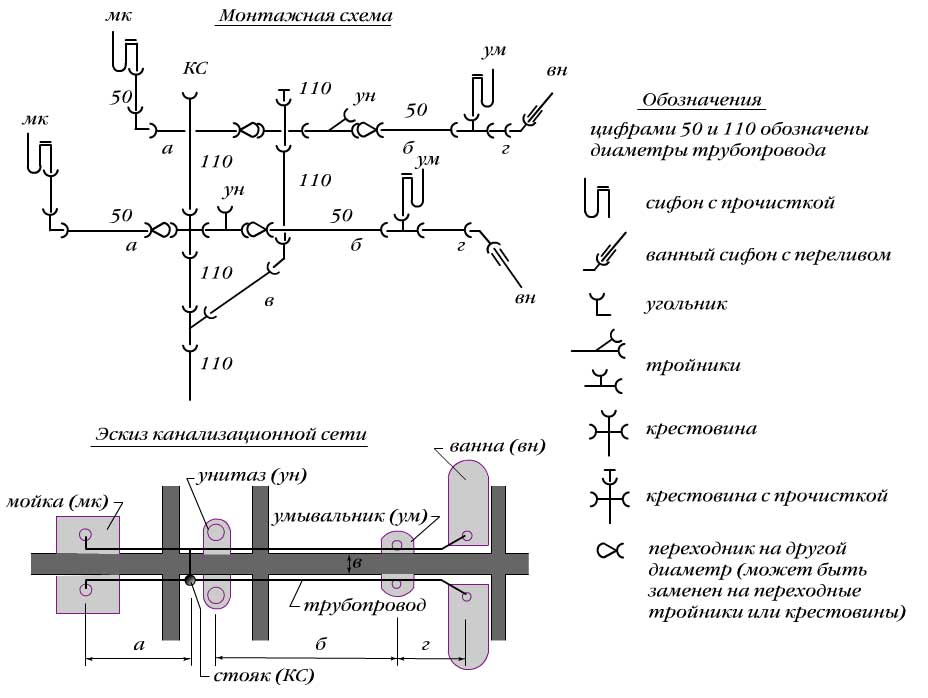

На схемата се посочват диаметрите на тръбите, маркировките на височината на разположението на магистралата спрямо УЧП (ниво на чистия под), точките на разположение на колекторите и санитарните уреди.

Притежавайки разработени за конкретната сграда схеми, да се направи разводката става много по-лесно, а при наличие на съвременни материали е по силите на почти всеки.

Затова собствениците на нови частни къщи постъпват по следния начин: документите поръчват от проектанти, а с монтажа се занимават самостоятелно.

Устройство на вътрешната отводнителна система

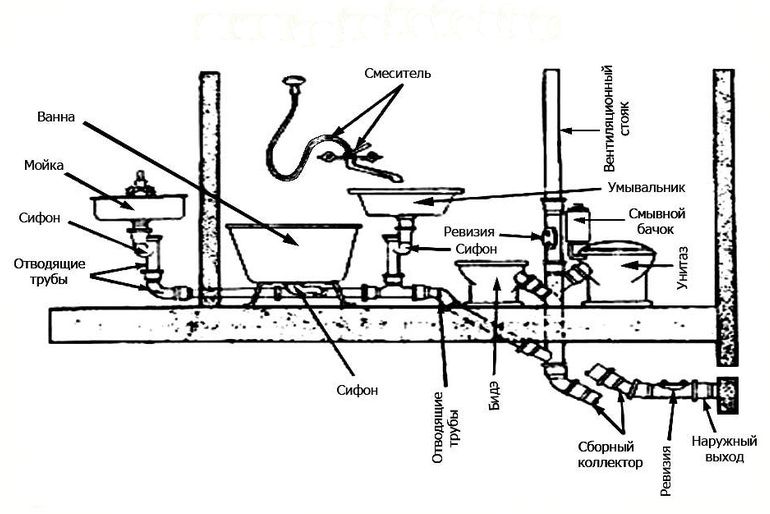

Вътрешната канализация отдавна е придобила типов вид, който може да се нарече максимално рационален: към стояците, разположени вертикално, са свързани хоризонтални тръби. Стоякът е проектиран за увеличен обем отпадъчни води, затова диаметърът му е по-голям.

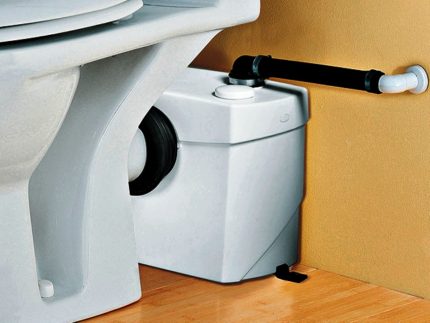

Движението на водата от душа, тоалетните, мивките към стояка става или гравитачно, или принудително – под действие на помпено оборудване

Вътрешната разводка се свързва с външната магистрала, която се състои от тръби с още по-голям диаметър. Тръбопроводът води до септик или друго накопително-пречиствателно съоръжение.

Разположението на стояка и свързаните с него линии е подчинено на определени правила. Например, всички мокри зони обикновено се намират в съседни помещения: кухнята през стена от банята или тоалетната. Често помещенията се комбинират, пример за това – душ кабина, обединена с тоалетна.

Разполагането на помещенията, в които активно се използва чешмяна вода, в непосредствена близост е прието поради практичност, удобство за обслужване и икономия на материали

Така канализационната тръба има минимална дължина до стояка, следователно отпадъчните води се придвижват навън гравитачно, без допълнително принудително действие. Стоякът, от своя страна, е разположен при изхода на канализационната магистрала и водопровода от къщата.

Най-близкото до него санитарно оборудване е унитазът. Ако се разположи вана или кухня между тоалетната и стояка, то при всяко промиване водата от сифоните ще се изсмуква.

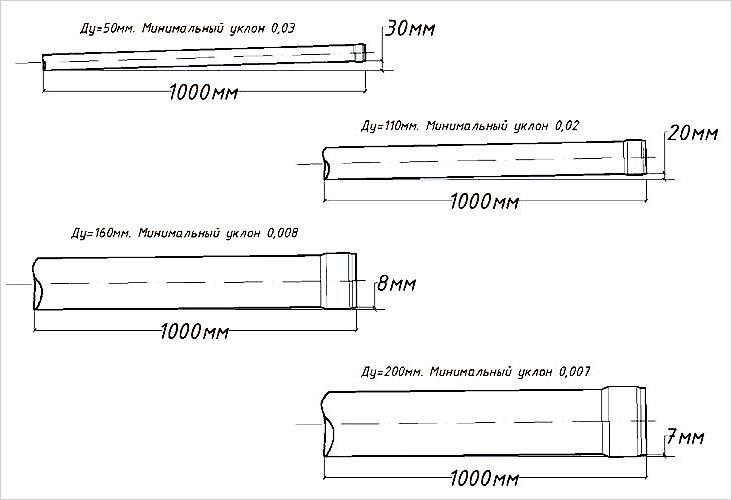

Наклонът е необходимо условие за гравитачната система. Ъгълът на наклон зависи от диаметъра на тръбата. Има параметри, от които не се препоръчва да се отклонявате: за тръби 50-80 мм – 25-35 мм/метър магистрала.

Ако тръбата е по-широка от 80 мм, то наклонът трябва да бъде 20 мм/м. Такава ситуация е рядкост за частни къщи, такъв диаметър е характерен за тръби за външен монтаж.

По този начин, разводката в дачна къща трябва да обхваща минимален набор от санитарно оборудване: унитаз, кухненска мивка, душ (вана).

Сградите за постоянно живеене обикновено имат повече свързани уреди, сред които може да има допълнителни мивки и унитази, джакузи, съдомиялна машина, мазниноуловител, измелвател и пр.

При монтажа на системата не може да се мине без завои, въпреки че се препоръчва да се намали броят им. Всеки преход и завой е хронична рискова зона, провокираща възникването на запушване.

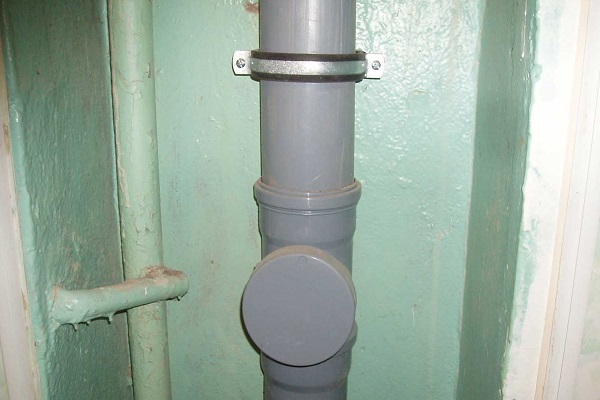

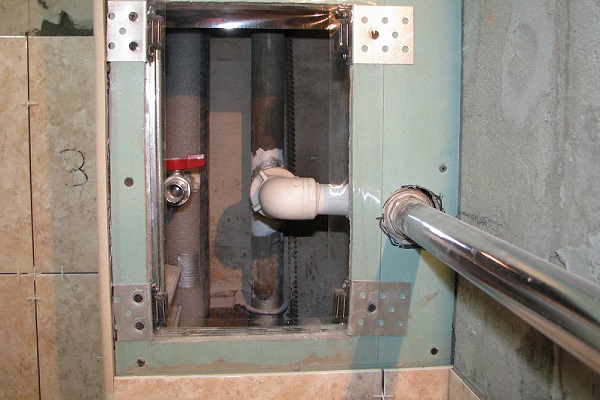

Ако не може да се избегнат резки завои, е необходимо да се осигури свободен достъп до тях: или да останат отворени, или да се маскират, като се оборудва ревизионен люк.

По правилата, завой от 90° се извършва последователно с две профилни части, осигуряващи ъгъл от 45°, а ако мястото позволява, с три завъртащи части (колена) по 30°

Разположението на помещенията с мокри зони и пречиствателното съоръжение или магистралата, водеща към централната тръба, трябва да се планира предварително. В идеален случай те трябва да са наблизо, буквално – зад стената.

Колкото по-близо един до друг са разположени елементите на канализацията, толкова по-малко проблеми ще причини нейното функциониране.

За да избегнете груби грешки при монтажа и да се подсигурите, препоръчваме да изучите СНиП 02.04.01-85, в който подробно са изложени нормите и правилата за устройството на водопровода и канализацията.

Основни етапи на извършване на работите

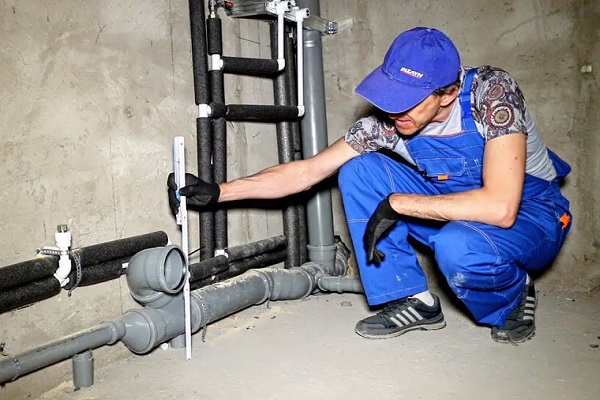

Монтажните работи се извършват на етапи. Понякога последователността на дейностите се променя – много зависи от готовността на помещенията и особеностите на планировката.

Но все пак трябва да се стремите към общоприетия ред:

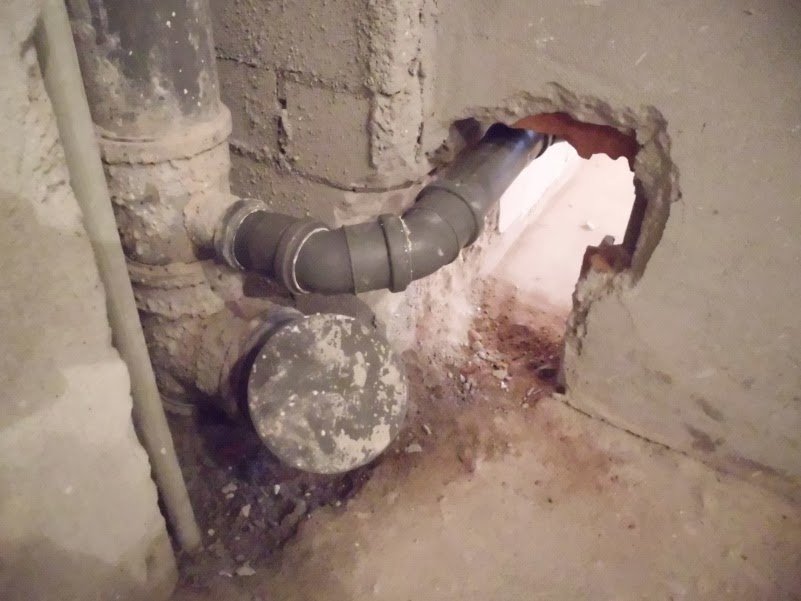

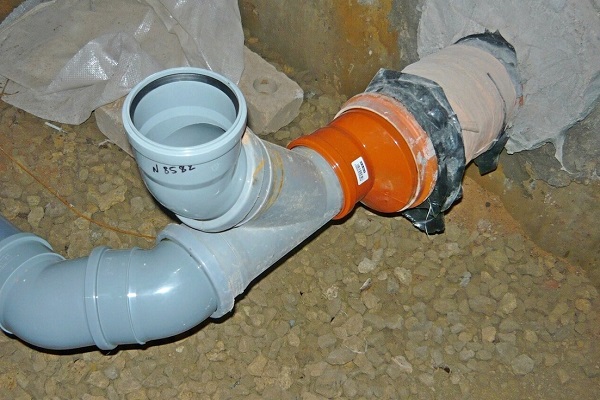

• Полагане на изпуска – тръбата, свързваща вътрешната и външната системи. Тя преминава през стената, затова трябва да се разположи в гилза – топлоизолиран предпазен кожух. Съединения и шевове на участъка на прехода през стената не трябва да има.
• Монтаж на стояка – вертикална тръба, минаваща през всички етажи и подове. Обикновено се монтира 1 стояк, но ако дължината на вътрешната магистрала надвишава 10 м, по-добре е да се монтира 2-ри.

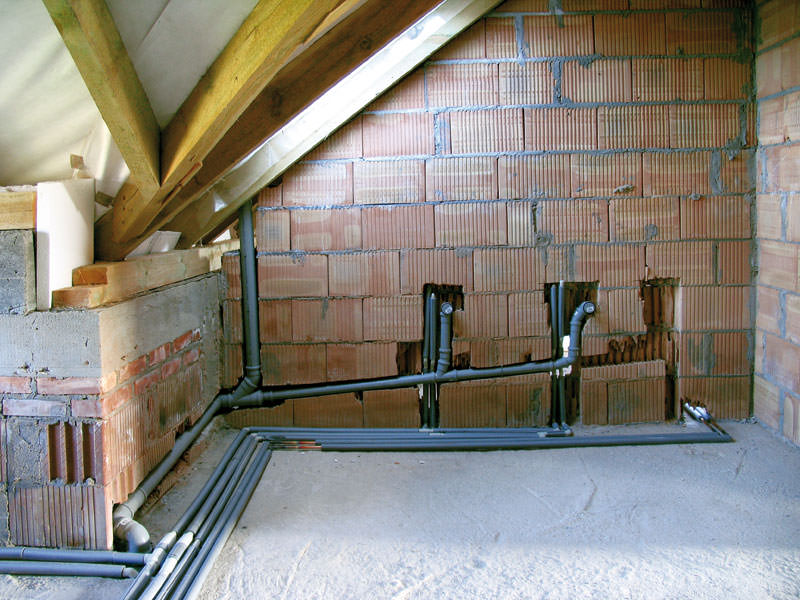

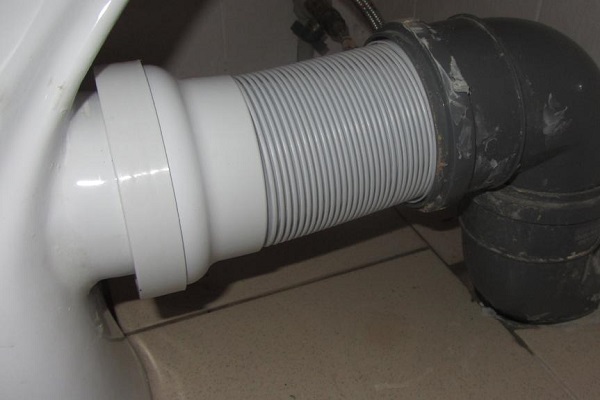

• Разводка на тръби – отклонения, водещи към санитарното оборудване. Диаметърът на тръбата, водеща от тоалетната, е най-голям – 100-110 мм, останалите по 50 мм.

И едва след монтажа на тръбите на канализацията се извършва свързването на уредите с последващо тестване на системата.

Препоръки за извършване на монтажни работи:

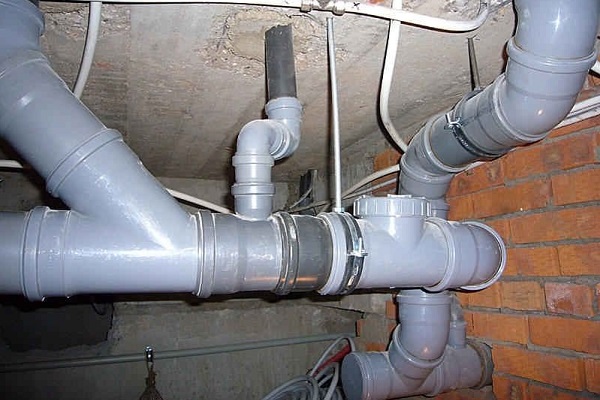

Металните тръби и фитинги вече отдавна не се използват. Чугунът беше заменен с леки и практични полимери: ПВХ (сиво), ПП (светлосиво или бяло).

Пластмасовите тръби имат идеално гладка вътрешна повърхност, отлична устойчивост на нагряване и на въздействието на агресивни вещества. Те се обработват и монтират лесно благодарение на малкото си тегло.

Оборудване на вентилационна система

За да се спазят санитарните норми и да се направи животът в къщата максимално комфортен, канализационната система трябва да бъде оборудвана с вентилация.

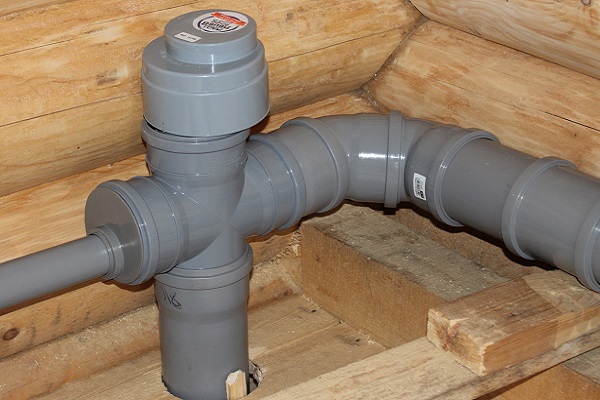

За предотвратяване на застоя на газове в тръбите и на проникването им в жилищните помещения се монтира фанова тръба.

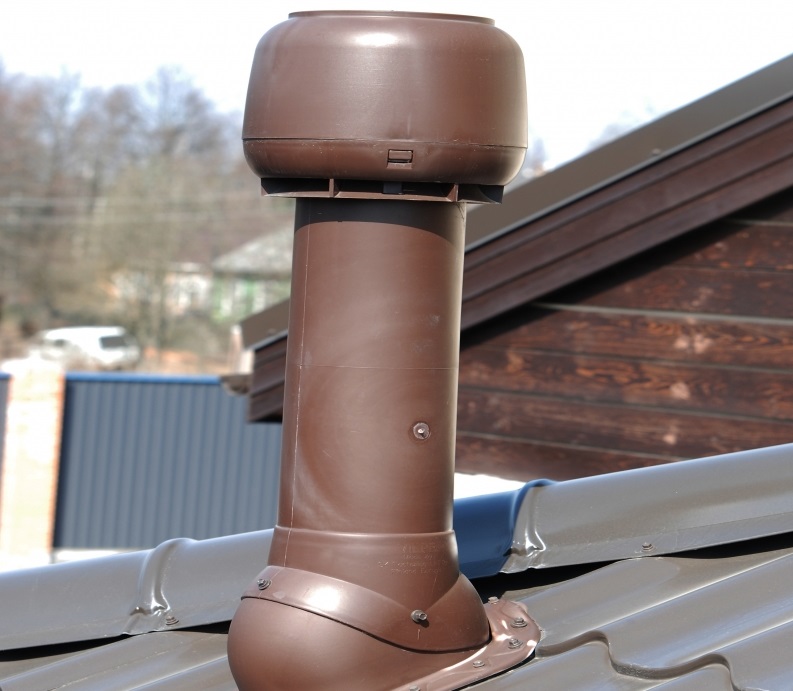

Фановата тръба е проста вертикална конструкция, която по вид напомня щранг. Извеждат я на покрива, за да могат изпаренията да отиват в атмосферата.

Може да се откажете от монтажа на допълнително вентилационно оборудване, но при условие, че частната къща не е по-висока от 2 етажа, а натоварването на канализационната мрежа е минимално.

Ако в сградата живеят много хора, броят на санитарните възли е повече от 2, отпадъчните води се извеждат в пречиствателно съоръжение, тоест монтажът на фанова тръба е задължителен. Благодарение на нея атмосферата в къщата ще бъде здравословна и водата от хидрозатворите няма да изчезне никъде поради разликата в налягането в мрежата.

Особености на прокарването в многоетажна сграда

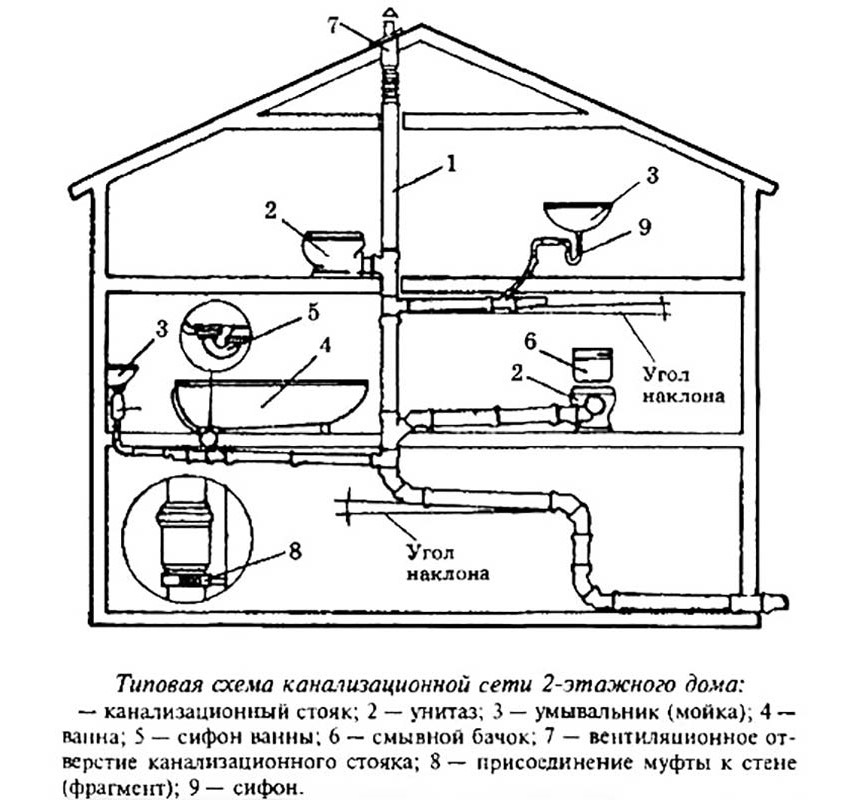

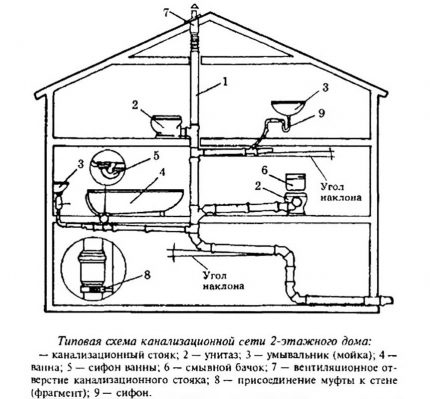

Броят на щранговете поради наличието на 2-ри или 3-ти етаж не се увеличава, но схемата на свързване се усложнява, тъй като отвежданията присъстват на всички етажи. За многоетажните сгради съществува свой „кодекс“, изложен в документите на СНиП.

По правилата, функционално еднаквите помещения трябва да се намират едно над друго. В основата си това се отнася за санитарните възли, тъй като кухнята в частната къща обикновено е една.

Дължината на щранговете се увеличава и наличието на фанова тръба става задължително. Тя се извежда над покрива приблизително на 1,2-1,5 м височина. Вместо фанова тръба понякога се използва вакуумен клапан.

Защитата на щранга в таваните се осъществява с помощта на компенсатори, необходими за потискане на линейното разширение. Останалите принципи на монтаж, както и свързването на отклоненията се запазват.

В едноетажните къщи и вили сутеренът обикновено се използва като изба или килер. В многоетажните сгради в мазето често се устройват гаражи, басейни, гостни стаи.

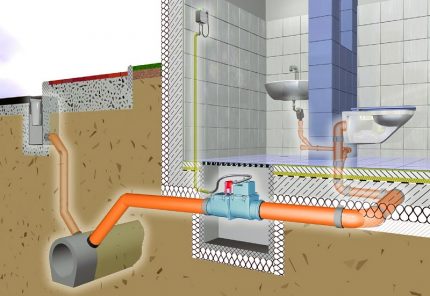

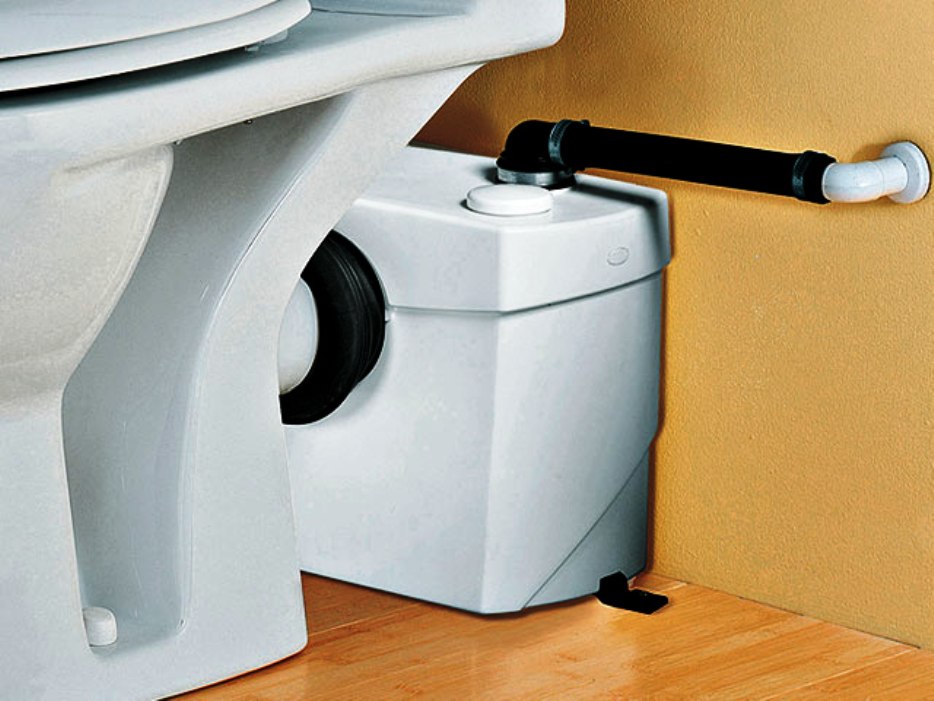

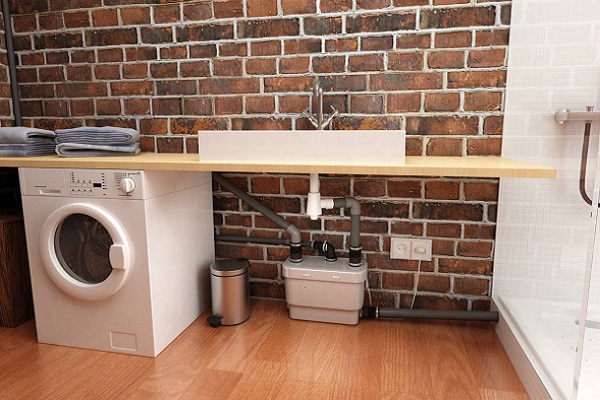

За мазета и сутеренни етажи, оборудвани с тоалетни, съществуват свои правила. Ако тоалетната чиния се намира под нивото на пречиствателното съоръжение, за преместване на отпадъчните маси ще е необходима фекална помпа.

Системата за изпомпване е по-скъпа от гравитачната и е енергозависима, което има своите недостатъци, особено при чести прекъсвания на електрозахранването.

Заключение и полезно видео по темата

Съвети за монтаж на пластмасови тръби:

Повече подробности за разпределението в санитарния възел:

Устройство на вентилация и извеждане на вентилационната тръба на покрива:

Изготвянето на схеми и проектирането на канализационното разпределение в частна къща трябва да се извършват от специалисти или, като минимум, хора с инженерно образование.

Самостоятелното планиране от А до Я е възможно само след задълбочено изучаване на строителните норми и правила. А сглобяването на канализационната система е съвсем друга работа. То е по силите дори на любител, ако ясно се следват инструкциите и се извършва монтажът според схемите.
