Дъждовна канализация направете сами: всичко за устройството на дъждовната канализация за вила и частна къща

Понякога за собственика на вила дългоочакваният дъжд в разгара на сезона се превръща в истинско природно бедствие. В резултат на продължителния летен пороен дъжд, както и по време на пролетното пълноводие, на участъка може да се образува истинско езеро.

За да се избегне застояване на вода, е необходима система за събиране и отвеждане от територията. Ако дъждовната канализация е изградена със собствени ръце, то разходите за нейното изграждане ще бъдат минимални.

В представената за запознаване статия подробно е изложен принципът на устройство на системата за отвеждане на атмосферна вода, описани са съставните части на съоръжението. Ще разкажем как най-добре да я изградите и как да я поддържате. С отчитане на нашите съвети, организирането на дъждовна канализация няма да предизвика никакви затруднения.

Варианти на дъждовна канализация

Дъждовната канализация е специфична конструкция. Във водата, която се отвежда чрез тази система, присъства както дребен, така и едър отпадък. Затова в дъждовната канализация трябва да има първично пречистване.

Системата може да се различава по обема на водата, която може да приеме, по конструктивно изпълнение и по продължителност на ефективно функциониране.

Въз основа на устройството на системата, могат да се разграничат 3 типа дъждовна канализация:

1. Открита. Има най-простата конструкция, лесна за изпълнение, струва не скъпо.
2. Затворена. Този вариант е по-сложен. Тук ще трябва да се работи с подземни тръби, дъждоприемници. Системата трябва да се планира предварително, а монтажът е по-добре да го направи специалист.
3. Смесена. Избират я, когато не достигат средства за реализиране на вариант 2, както и ако трябва да се обхване голяма площ. Представлява нещо средно между първите две.

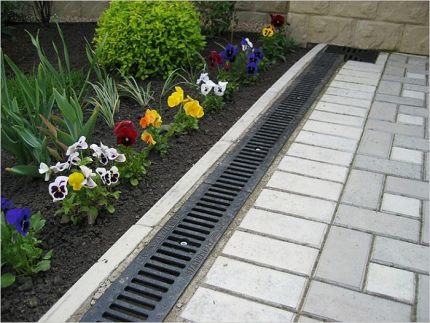

Ливневата канализация от първия тип се изпълнява под формата на водоотвеждащи улеи, вградени в покритието. По тях водата постъпва в специално определено място или просто се излива в градината. Системата от втория тип е разположена под нулевата точка, което предполага земни работи в немалък обем и съответни финансови вложения.

Повърхностният водоотвод може отлично да се впише в ландшафтния дизайн на вилата и дори да стане негово украшение. Използват системата на малки площи.

Оборудват такава ливневка основно при усвояване на парцела, тъй като това е по-прост в изпълнение вариант, който замръзва. Задълбочават системата не много дълбоко — до метър максимум, но както през зимата, така и в началото на пролетта тя не е задействана в работа.

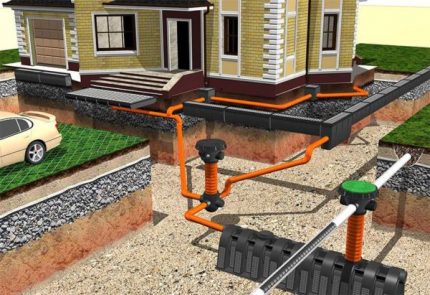

За да не замръзва канализацията, тръбите се заглубяват под точката на замръзване. При третия тип ливневка елементите на канализацията се намират частично и отгоре, и в почвата.

Експерти казват, че изборът на такъв скъп вариант като закритата ливневка трябва да бъде обоснован. Такова решение може да бъде оправдано от високи изисквания към оформлението на територията.

Проектирането на ливневка винаги е индивидуално. Едва ли ще се намерят парцели с абсолютно сходни условия. Те винаги ще се различават, ако не по релеф, то по планировка, свойства на почвите, брой на помощните постройки.

Ливневки са необходими както в предприятието, така и в частни владения. Разликата в тяхната конструкция се състои в това, че мащабните системи се съчетават с изпускане на пречистени води, които се използват за нуждите на предприятието.

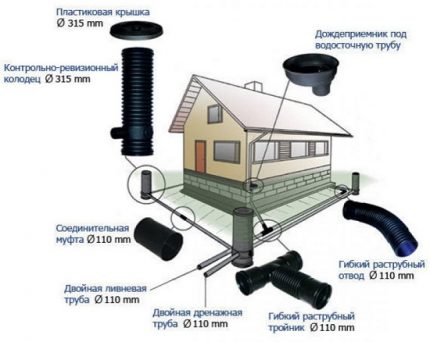

Основни елементи на класическа канализация

Ливневата канализация бива точкова и линейна. Първият вариант подразбира събиране на вода от повърхности, които не попиват влага, като покрив, площадки с твърдо покритие. След това отпадъчните води следват в приемни съдове, а след това постъпват във водоотвеждащата система.

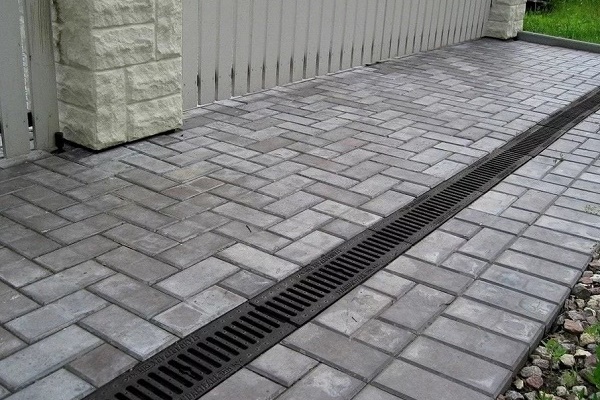

При линейния способ за отвеждане на отпадъчните води водата се излива в улеи, намиращи се до пътеки и площадки. Опростеният вариант на ливнева канализация се състои от следните елементи:

• централна тръба, положена под слой пръст и декоративно покритие и извеждаща събраните води до крайната точка на схемата;
• улеи – основната част на системата, транспортираща излишната вода към пясъкоуловителите, от тях до голяма степен зависи ефективността на работа на водоотвода;
• дъждоприемник, разположен под тръбата или в ниска точка на двора за събиране на течност;
• на филтри и разпределители — невидими, но изключително отговорни съставни части.

Всички елементи, влизащи в системата, са еднакво важни. При излизане от строя на който и да е от тях ефективността на цялата конструкция намалява.

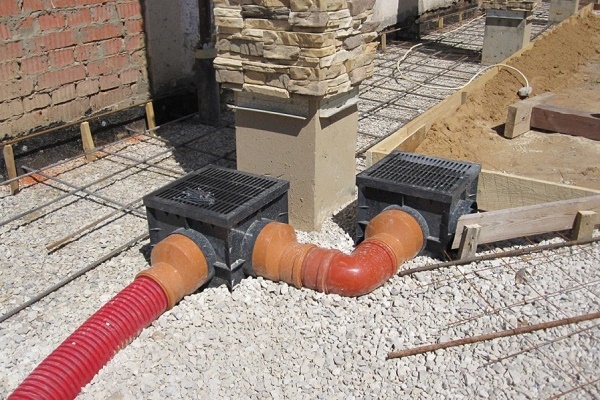

Видове дъждоприемници за канализация

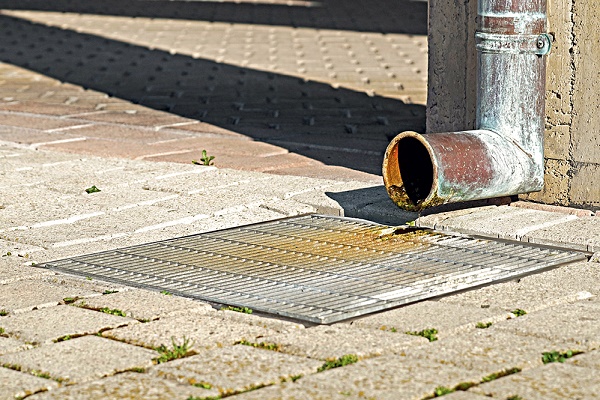

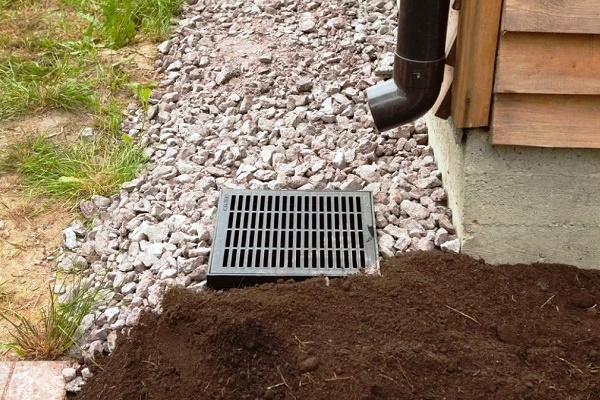

Предназначението на дъждоприемника е събиране на влага, постъпваща от тръби, от дворовото покритие. Този елемент пръв поема целия обем вода, постъпващ от водосточните тръби. При избора на дъждоприемник се ръководят от такива данни като средния обем на валежите, тяхната интензивност, релеф, площ, заемана от дъждовната канализация.

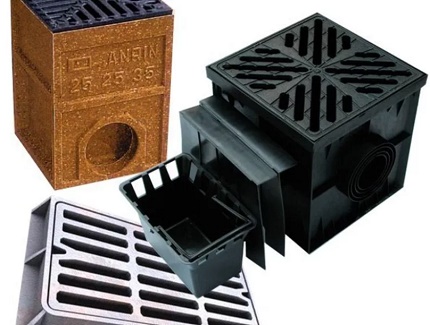

Може да се закупи чугунен или пластмасов дъждоприемник. Първите са за предпочитане в случай на големи натоварвания, а вторите привличат с умерена цена, малко тегло, улесняващо монтажа. По-евтин вариант е да се изработи дъждоприемен кладенец за дъждовна канализация на собствената си вила ръчно от тухли.

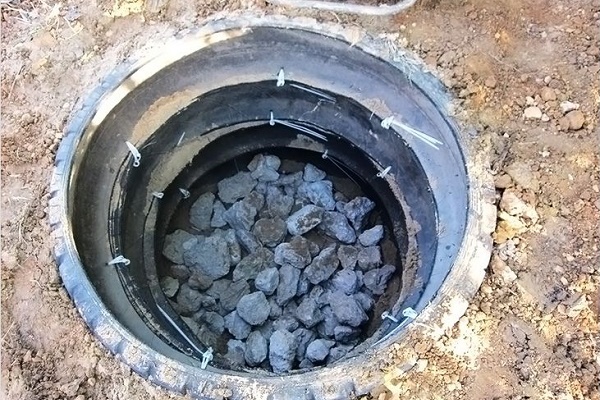

Стените на ямата се облицоват с тухли, като се остави отвор за тръбата, след което се измазват отвътре. А още по-добре е да се остави празнина между стената от почвата и облицовката и да се запълни с бетон. Дъното на дъждоприемника задължително се бетонира.

Нито една дъждовна канализация не може без дъждоприемник. Той предпазва както основата на сградата, така и покритието около нея. Ако се опитате да спестите от неговото инсталиране, водата, която попада върху основата, ще доведе до слягане и пукнатини по стените на постройката.

Този важен елемент се прави и от бетонни пръстени. Тогава долният пръстен може да се закупи с готово дъно и няма да се налага да се излива плоча. Понякога заводските дъждоприемници се предлагат в комплект с кошница, сифон, декоративна решетка.

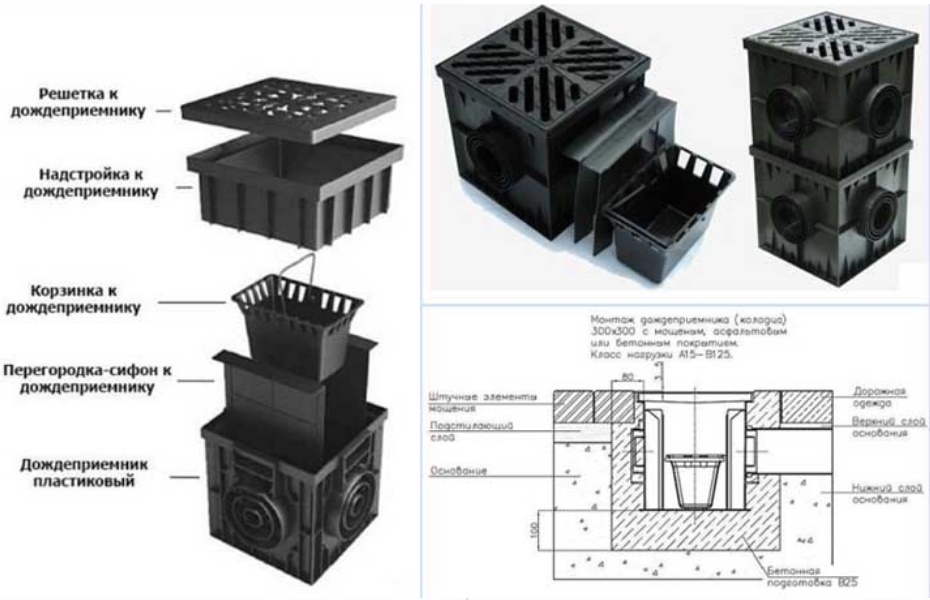

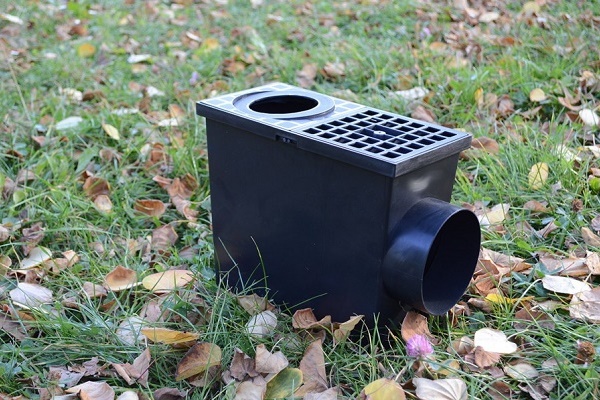

Най-често използваните за частно строителство дъждоприемници от пластмаса или композитни материали се произвеждат във формата на куб, всяка страна на който е 30-40 см. За вграждане на тръби отдолу и от всички страни на изделието има адаптери.

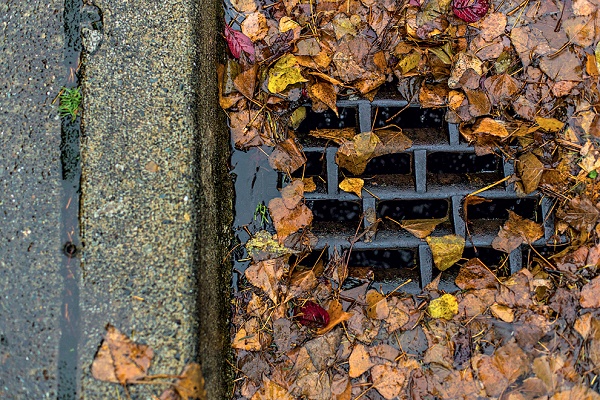

Решетките за дъждоприемници могат да имат различно качество и цена. Винаги трябва да се изхожда от предвидените натоварвания върху тях по време на експлоатация.

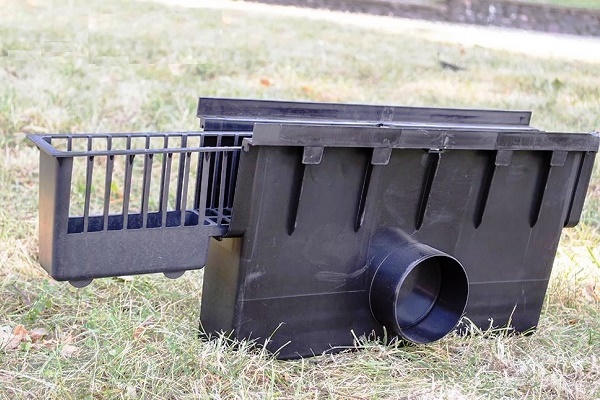

За да не се запушват тръбите с отпадъци, попадащи през клетките на решетката, дъждоприемниците се комплектоват с кошници. Щом се напълнят, те се изваждат и почистват, след което се връщат на мястото им.

Конструкцията на заводския дъждоприемник предвижда прегради, които разделят вътрешното му пространство на отделения и създават воден затвор. В резултат на това неприятната миризма от разлагащата се органика не прониква навън.

Ефективността на работата на точковия дъждоприемник зависи не само от неговия обем, но и от мястото на инсталиране. Той трябва да се намира под водосточната тръба или на място, където постоянно се събира влага. Ако е инсталиран под тръба, струите трябва точно да попадат в центъра на решетката, в противен случай част от водата ще попадне върху основата или покритието на двора под формата на пръски.

Защо са необходими пясъкоуловителите?

Дъждовната и топящата се вода във всеки случай съдържат определен процент неразтворими частици. Ако не се включат в схемата пясъкоуловителите, в канализацията ще се утаи мръсотия и тя ще престане да функционира в пълен обем. Промивката на системата струва скъпо.

Пясъкоуловителят е камера, инсталирана след точковите приемници на местата, където се извършва изпускане на водата в подземните тръби. Тя е конструирана така, че водният поток, попадайки в нея, намалява скоростта.

В резултат на това под въздействието на силата на гравитацията суспендираните частици се спускат на дъното, а освободената от тях течност излиза през специален отвор. По форма пясъкоуловителят представлява уловители с множество камери, разположени хоризонтално, или камера във вертикално изпълнение.

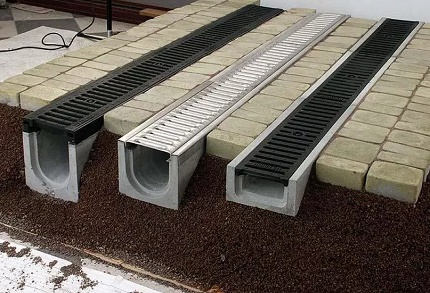

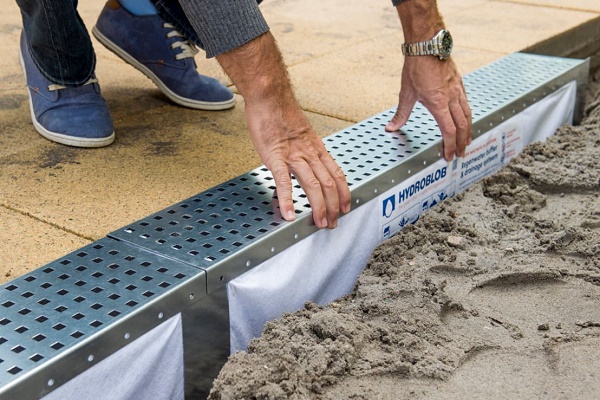

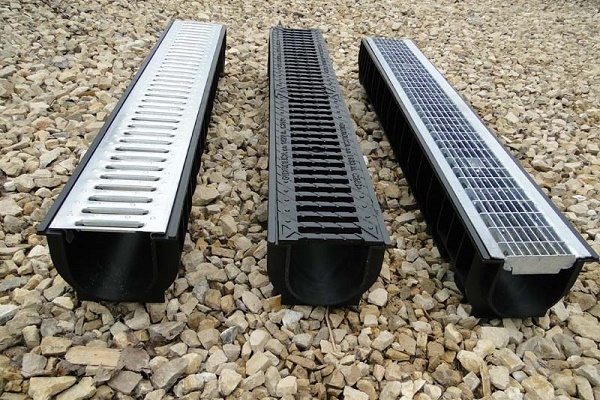

Какво представляват дренажните канали?

Ако отмостка около къщата вече е направена, а за водосточната система не се е погрижило, като изход от ситуацията могат да се използват дренажни улеи, наричани още линейни дъждоприемници. Канали от бетон или пластмаса се полагат извън границата на отмостката, успоредно на пътеките и стрехите на покрива, с известен наклон.

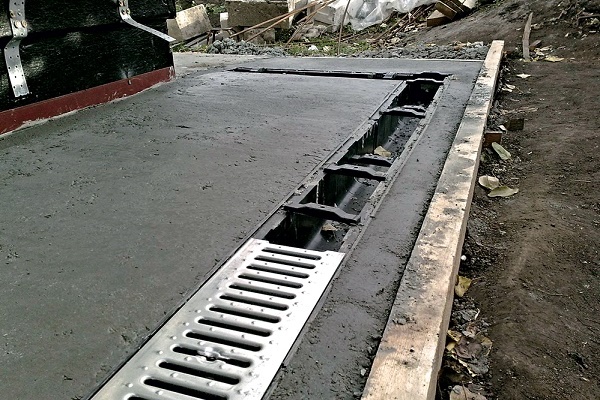

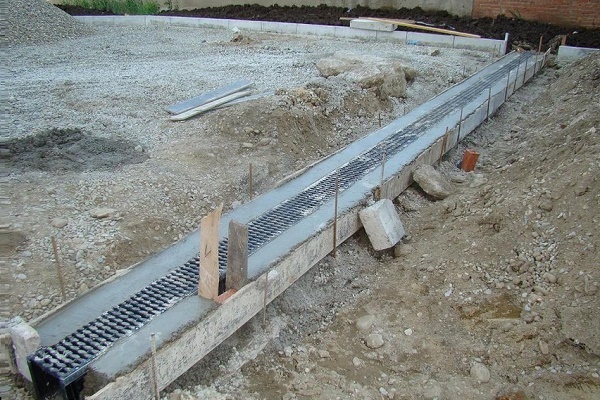

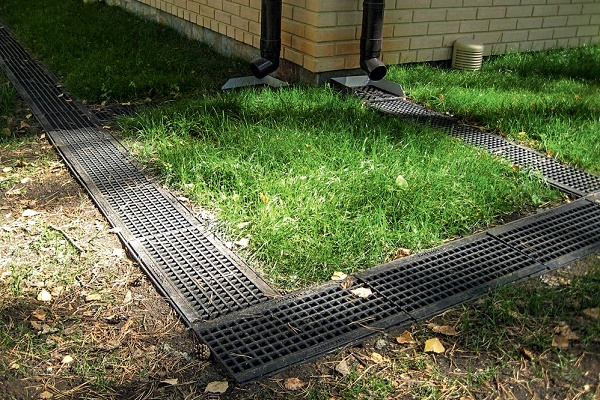

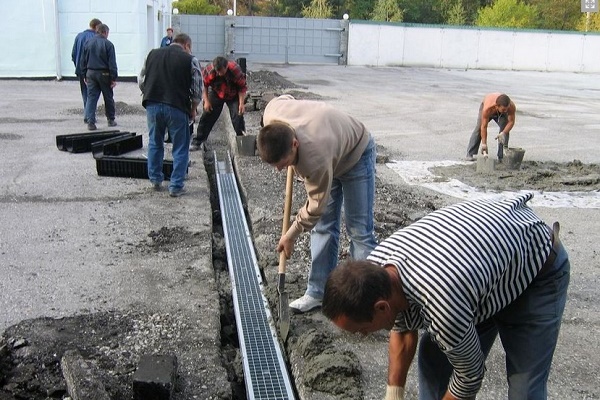

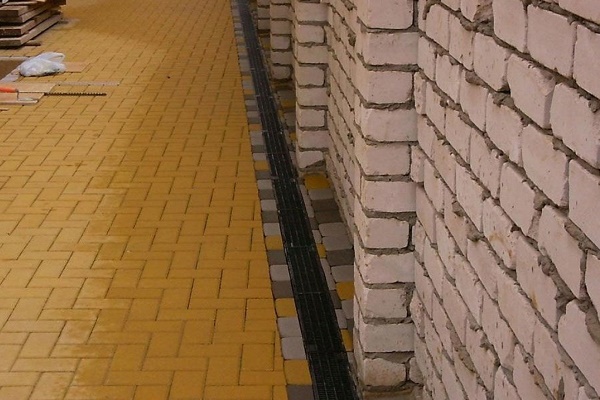

В линейните дренажни канали попада вода и от покривните водостоци, и от целия двор, покрит с асфалт или плочи. Такава канализация може да обхване много повече обекти, отколкото точковата. При покупка на готови улеи е необходимо да се обърне внимание на такива важни параметри като клас на допустимото натоварване и граница на механичната якост.

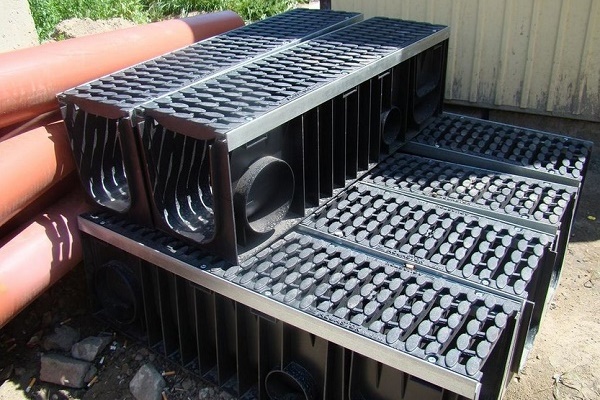

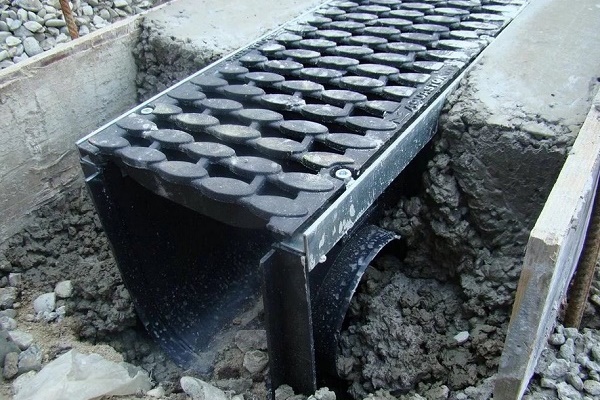

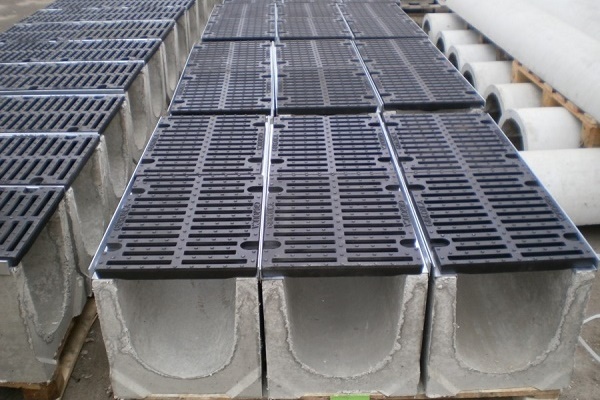

Улеят, на пръв поглед, е много просто изделие, но ако изчислението им се направи неправилно, системата няма да работи пълноценно. Необходимо е да се вземат предвид и пропускателната способност на дъждовната канализация, и типът на покритието, и степента на замърсяване на отвежданите води.

Най-слабите изделия имат маркировка А15. Това означава, че тяхното използване е допустимо при максимално натоварване до 1,5 т. Поставят ги по периметъра на къщата, в пешеходни и предназначени за велосипедисти зони. Улеите от клас В125 се справят без вреда за своята цялост с натоварване до 12,5 т. Те няма да се повредят под теглото на лек автомобил, затова са уместни в района на гаража.

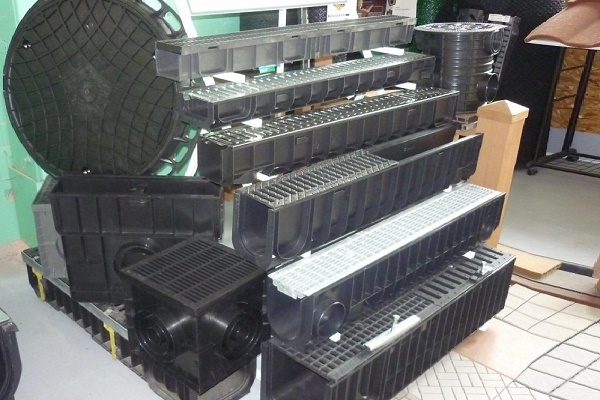

За частно строителство не си струва да се купуват масивни бетонни улеи, тук напълно подхождат улеи от пластмаса. Те имат клас на якост А, В, С. Материалът за тяхното изработване е полиетилен или полипропилен.

Важен параметър при избора на улеи е хидравличното сечение, обозначавано със съкращението DN. То трябва да съответства на диаметъра на тръбите, подвеждани към тези елементи. За улеите от пластмаса стойността на DN варира в границите от 70 до 300.

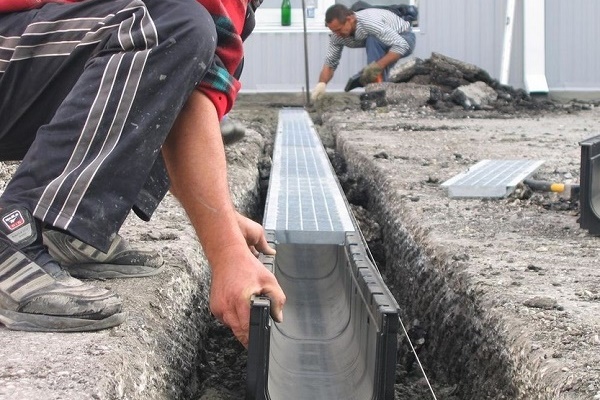

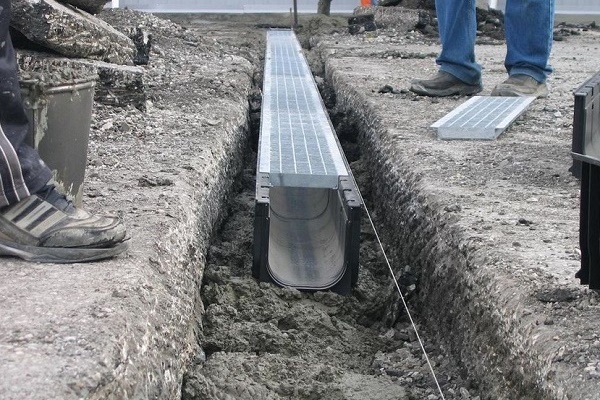

Дължината на стандартния улей е равна на 1 м. Изделията са снабдени със заключваща система, с нейна помощ улеите могат да се изстроят в една линия, да се присъединят към тръбите или да се направят отклонения. Рационален избор за вила, частен дом — модели от DN100 до DN200.

Как да изберете тръби?

За дъждовна канализация съгласно СНиП могат да се използват тръби от метал, азбест или пластмаса. Най-често за частна къща и вила изборът спира на пластмасови тръби. Те са леки, декоративни, не корозират, монтажът им се отличава с простота, но механичната здравина на материала в сравнение с метала е малка.

След като изберете материала, трябва да определите и диаметъра на тръбите.

Изходната величина е най-големият обем на отвежданите дъждовни и снежни води. Този параметър се определя по формулата:

Q=q20×F×Ψ

Тук: Q – търсеният обем, q20 – коефициент, характеризиращ интензивността на валежите в продължение на 20 сек. (л в сек. на 1 ха). F – площта на двора в ха, ако покривът е скатен, площта се изчислява по хоризонтална равнина. Ψ – коефициент на поглъщане.

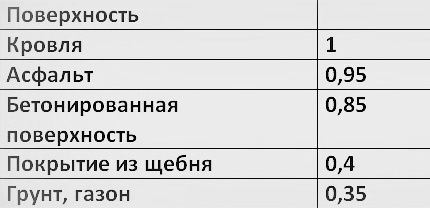

Различните повърхности имат свой коефициент на поглъщане. За извършване на самостоятелни изчисления неговата стойност може да се вземе от таблицата.

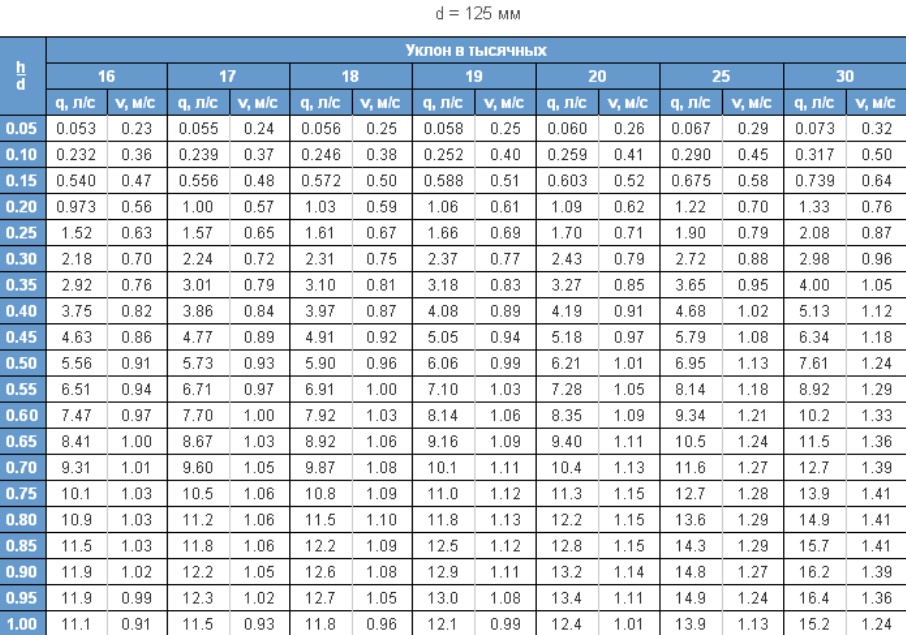

Въз основа на изчислената стойност и използвайки таблиците на Лукиних, се намират не само диаметърът, но и наклонът на системата.

Най-често домашната дъждовна канализация се изпълнява с използване на тръби с диаметър 100 мм. Оптималният наклон на оттоците може да се вземе от тази таблица.

При правилния подбор на диаметъра на тръбите, дъждовната канализация ще се справи със задачата дори в моменти на най-обилни валежи. Ако в тръбата постъпват потоци от няколко улея, всички те се сумират. Практикуващите професионалисти за тръби с напречно сечение 110 мм и улеи със същия диаметър обикновено използват наклон 20 мм/линеен метър.

Ако тръбата се свързва към дъждоприемника, стойността на наклона леко се увеличава за избягване на застоя на течност, а при входа в пясъкоуловителя наклонът се намалява. Това забавя движението на водния поток и суспендираните частици се утаяват на дъното в по-голямо количество.

Водата в канализационна система от този тип се дренира гравитачно, което става благодарение на оформен наклон на дренажната тръба. Тук няма помпи под налягане, така че във вилата или в крайградското имение за изграждане на дъждовна канализация не е задължително да се търси екип от професионалисти.

Всички работи собственикът ще може да изпълни самостоятелно. Подробно за изчисленията за организация на дъждовна канализация е написано в статията, с чието съдържание препоръчваме да се запознаете.

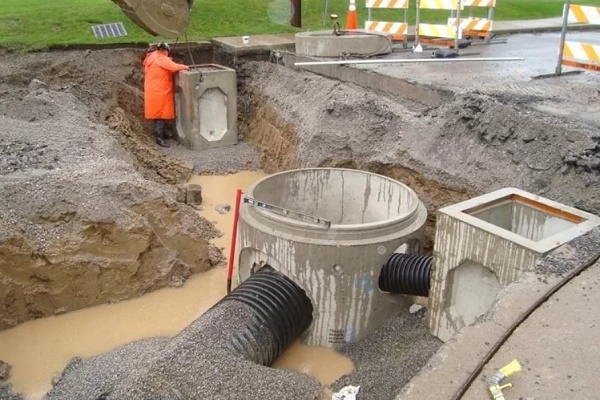

Къде са необходими кладенецът и колекторът?

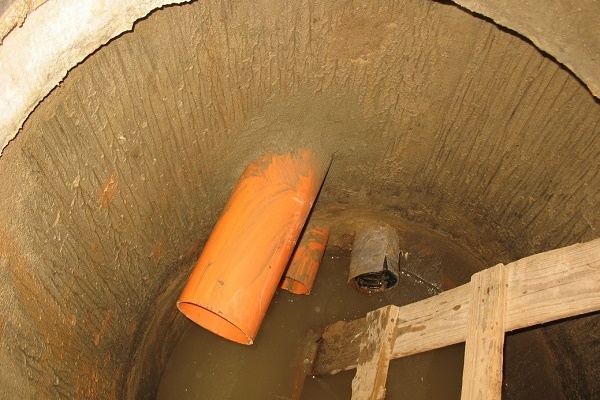

Както и във всяка система, състояща се от подземни тръби, в дъждовната канализация трябва да има шахта.

Инсталирането ѝ е целесъобразно в следните обстоятелства:

• ако се събират 2 или повече потока;
• когато е необходимо радикално да се промени дълбочината на залягане, посоката на тръбопровода или неговия наклон;
• при възникване на необходимост от преминаване към по-голям диаметър на тръбата.

Предвиждат се шахти и на определени интервали от правите участъци на системата. Ако диаметърът на шахтата не надвишава 150 мм, следващата се разполага на разстояние от 30 до 35 м. При диаметър 200 мм — от 45 до 50 м, а ако диаметърът е 0,5 м, интервалът се увеличава до 70-75 м.

По диаметър шахтата на частен дом не надвишава 1 м. Колкото по-дълбока е шахтата, толкова по-голям трябва да бъде нейният диаметър.

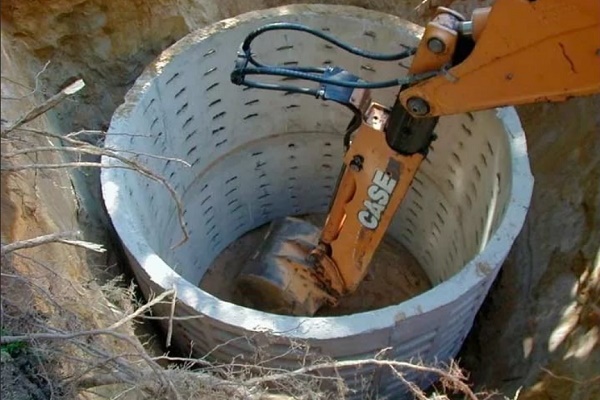

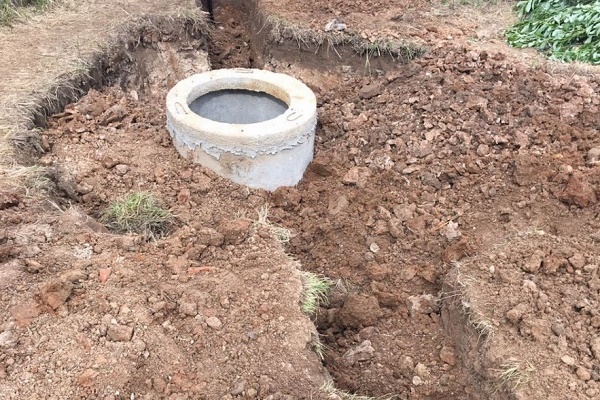

Някои собственици изграждат шахтите по старому от тухли или стоманобетонни пръстени. Други предпочитат по-прогресивни материали — пластмаса и стъклопластик. По конструктивно изпълнение шахтите биват разглобяеми и цели.

Те имат форма на цилиндър с напълно херметично дъно и отвор отгоре. За свързване на тръбите има накрайници. Като шахти се използват и няколко сглобени дъждоприемника.

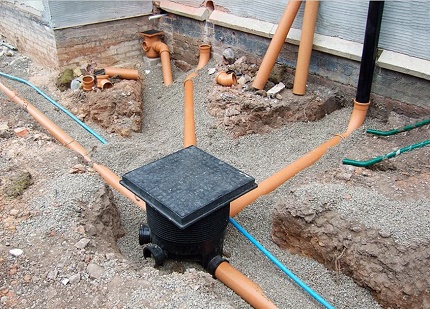

В колектора се пренасочват всички потоци течност след обединяването им в едно цяло. Изборът на материал за този елемент на дъждовната канализация е индивидуален и зависи от предпочитанията и възможностите на собственика.

За пренасочване на събраната вода към съоръжения за почвено доочистване или в отводнителен канал в системата се включва колектор. Понякога неговата роля играе голяма пластмасова шахта. Тя се превръща в резервоар чрез херметично затваряне на изходните накрайници. За използване на водата се прилага потопяема помпа.

Като колектор се използват и тръби с голямо сечение — стоманобетонни или пластмасови с подвеждане на всички тръбопроводи към тях. На строителния пазар може да се закупи и готов резервоар за подземна употреба. Има многокамерни резервоари, където дъждовните и топящи се води се дочистват по същия принцип, както в септичните ями.

Как да се извърши монтаж на дъждовна канализация?

Дъждовната канализация се монтира по същата технология като обикновената канализационна система. Във всеки случай на устройството на системата за дъждовна канализация предшества изчисление и подбор на необходимите материали. Преди да попадне в тръбите, дъждовната вода се събира на покрива на къщата, затова е логично изграждането на водоотвода да започне от горната точка на сградата.

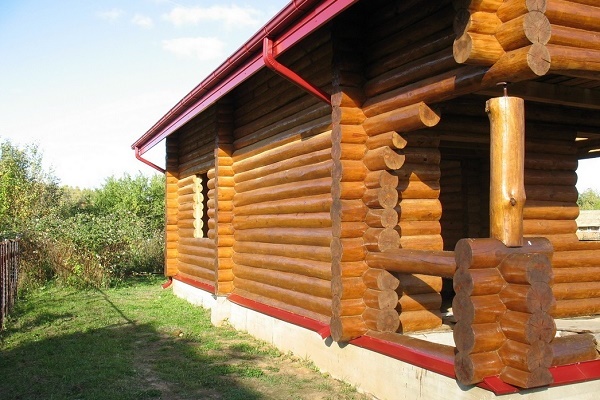

За монтажа на водосточните улуци на покрива се маркират горната и долната точка, между които се опъва въже. По този маршрут ще бъдат монтирани улуците с оглед на наклона. Посоката на полагането им зависи от мястото на тръбите за водоотвода.

За фиксиране на улуците и тръбите се монтират кронштейни, като се закрепват с самонарезни винтове. За да попадне водата в водосточната тръба, в долните точки са необходими фунии. При сглобяване на улеите и тръбите, на съединенията се нанася уплътнител. Понякога по краищата на детайлите има фабрични уплътнители, тогава при свързването им се получава плътна връзка.

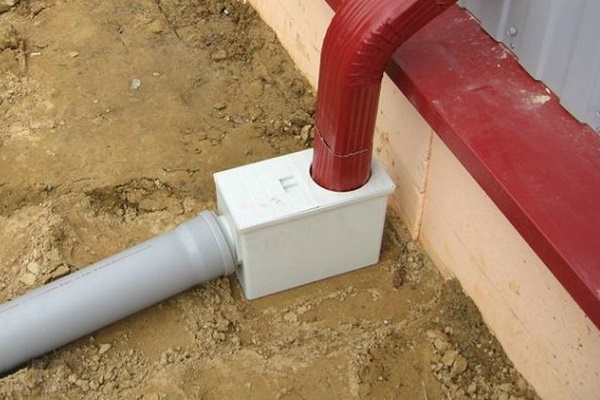

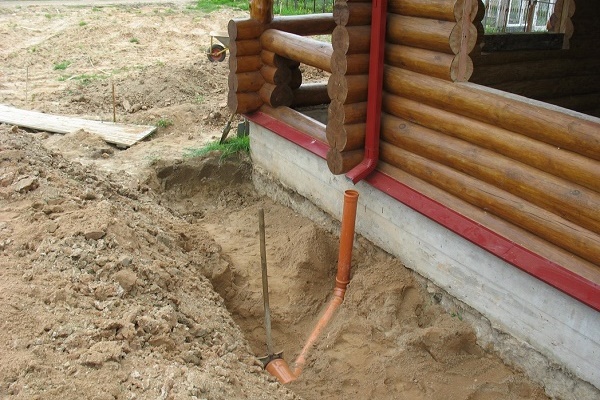

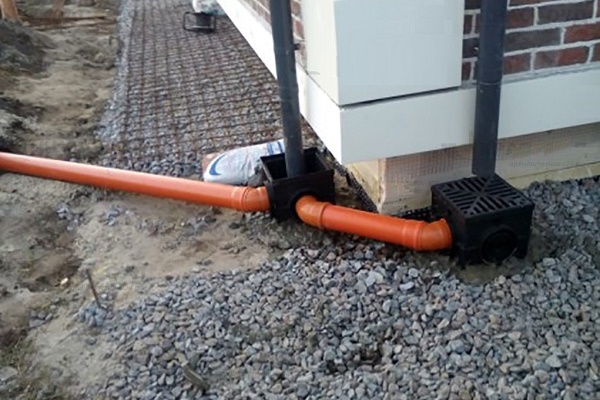

Водата, събрана от покрива чрез водосточните улуци, по вертикалните водосточни тръби постъпва в дъждовната канализация. Цикълът от работи по устройството на линейната дъждовна канализация, независимо от нейната техническа сложност, включва редица традиционни етапи, а именно:

Точечно отвеждане на дъждовна и стопена вода

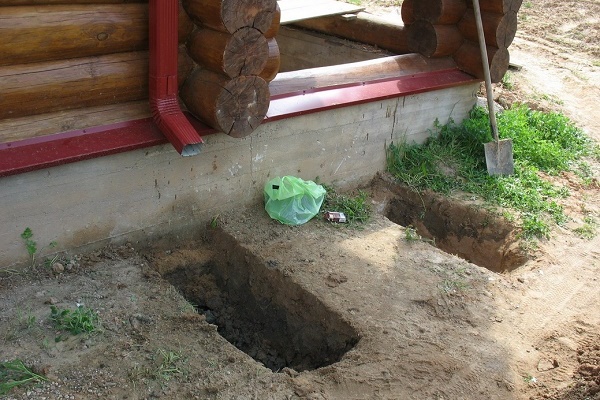

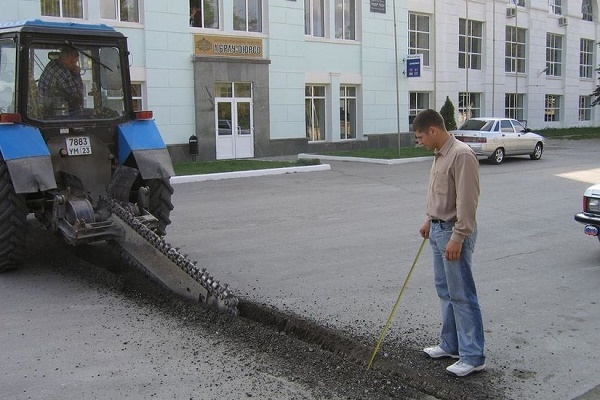

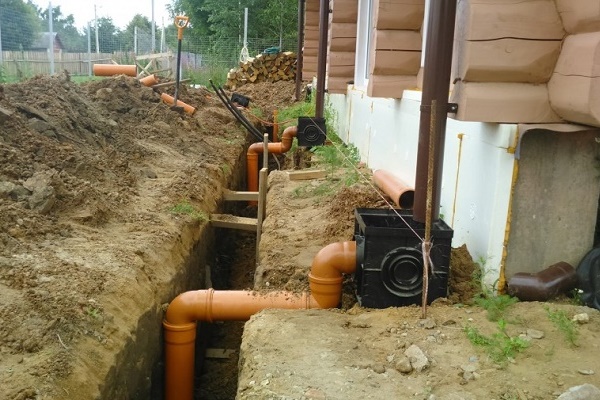

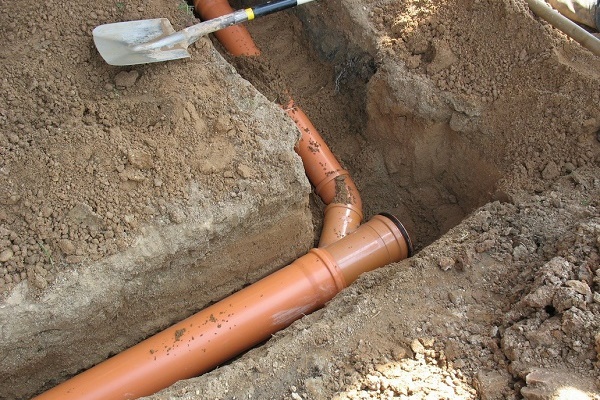

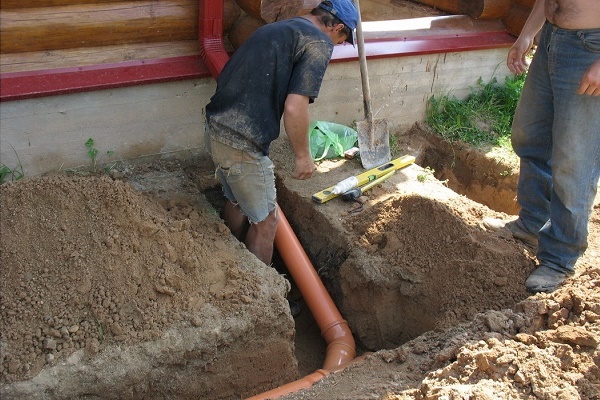

Първа стъпка — разчертаване на тръбопровода, състоящ се от канали, приемници, шахти. В точките на разположение на всички елементи се забиват колчета. За да се види пълната картина между колчетата се прокарва шнур. Втори етап — копаене на траншея и малки вдлъбнатини под дъждоприемниците. На дъното се изгражда пясъчна възглавница.

Ако съществува заплаха от прорастване на корени в местата на полагане на тръбопровода, дъното се покрива с геотекстил. Процесът на монтаж започва с инсталиране на шахти и колектори.

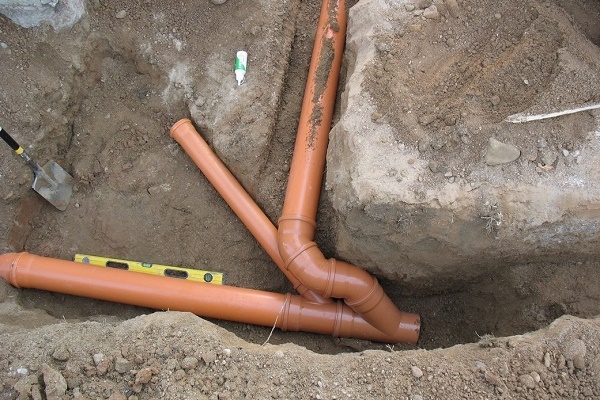

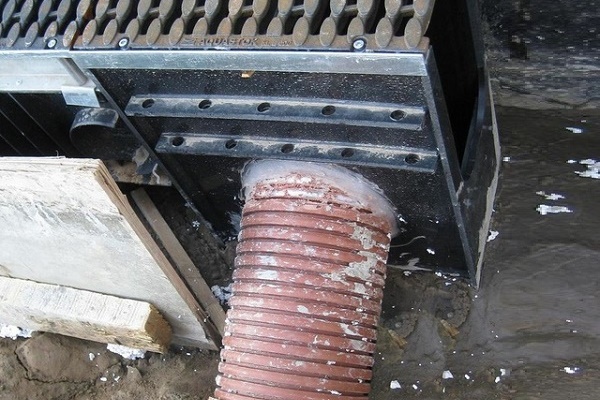

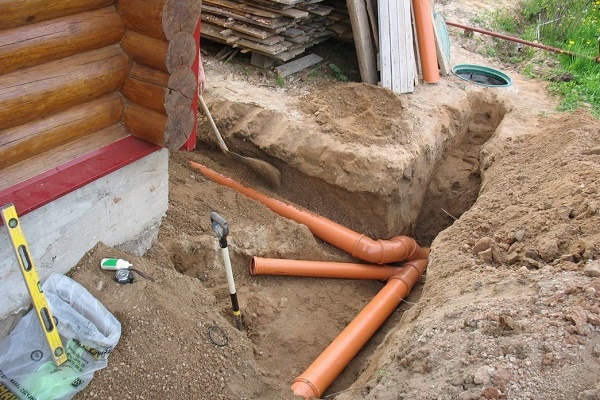

Следващи са по-малките елементи — дъждоприемници, пясъкоуловители, улеи. Всичко това се обединява с тръби с изчисления диаметър под наклон, избран от таблицата или препоръчан от СНиП. При полагане на тръбопровода не се допускат провисвания.

Сглобената конструкция се изпитва. На всеки участък се излива вода, за да се провери херметичността на съединенията. Количеството налята вода и излязлата трябва да бъде приблизително еднакво. Може да се открие такъв дефект като провисване, на което ще посочи значителната разлика в обемите вода на входа и на изхода.

Ако изпитванията не установят проблеми, системата се засипва с пясъчно-циментов слой и пръст. Понякога някои части от дъждовната канализация се обединяват с дренажната система. При това тръбите на първата трябва да се намират над втория тръбопровод, но могат да се насочват към един и същ колектор.

Съвместяването на дъждовната канализация с обикновената битова не е допустимо. Това може да доведе до претоварване на втората с всички негативни последствия.

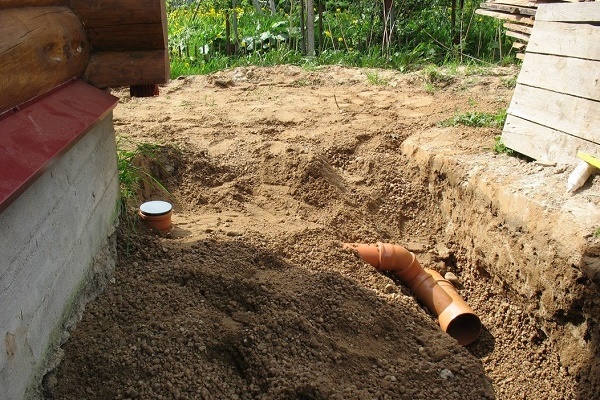

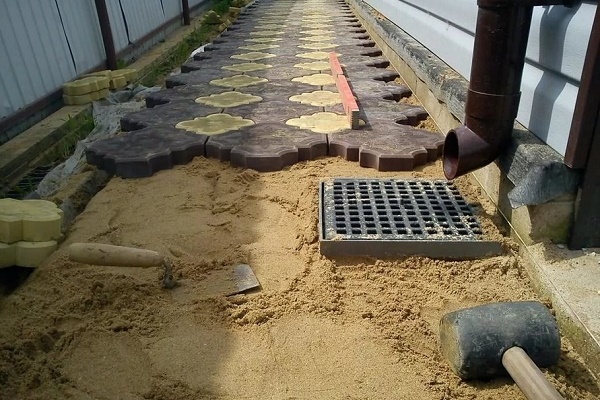

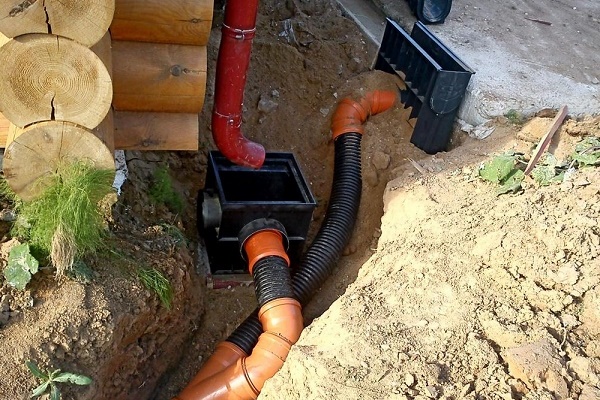

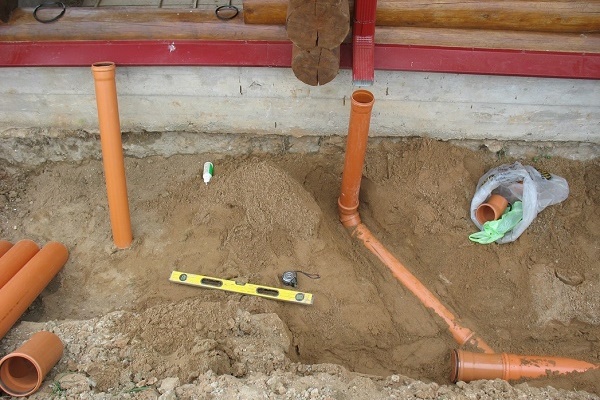

Да разгледаме на пример изграждането на дъждовна канализация с точкови водоприемни устройства. Изградена е от обикновени канализационни тръби. Причината са били застоявания на вода на повърхността, формиращи се поради практически липсваща инфилтрация в земята, свързана с глинестата структура на почвите.

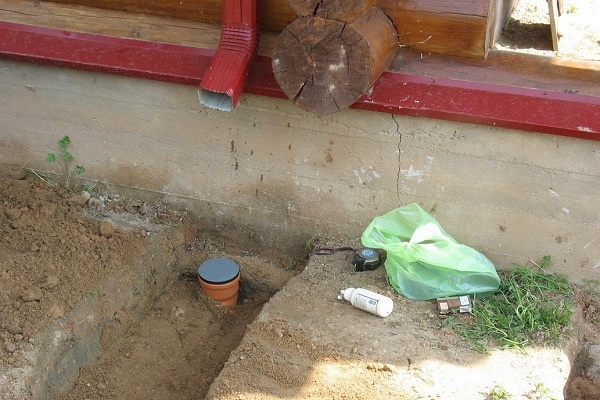

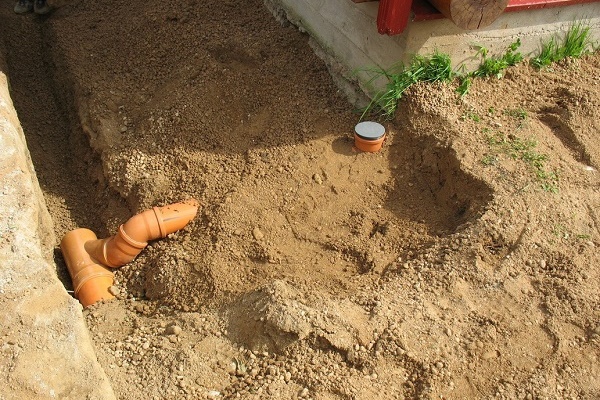

Нека считаме, че главните тръби сме положили както трябва с наклон, свързали сме към тях отклоненията, като спазваме херметичност на съединенията. Херметичността в този случай не е необходима за защита на съдържащия грунт от дъждовна вода, а за предотвратяване на попадане на пясък в системата.

Продължаваме работите, сега предстои да свържем дъждовната канализация към тръбата, която води до поглъщащата шахта:

Профилактика на неизправности на дъждовна канализация

След като сте монтирали самостоятелно дъждовната канализация на частна къща или вила, не трябва да забравяте, че тя се нуждае от постоянна грижа. Профилактичните мероприятия включват почистване на улеите и точковите дъждоприемници от натрупания в тях боклук.

Ако пренебрегнете тази процедура, системата задължително ще се повреди. Идеалният вариант е използване на системата целогодишно.

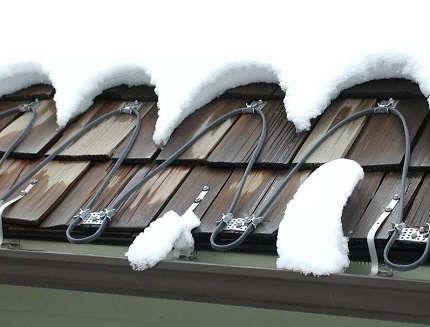

Саморегулиращият се кабел може да отоплява голяма площ. Основата на конструкцията му е полупроводникова матрица, разположена между две медни жила. Такъв кабел ще предотврати замръзването на всякакви тръби в периода на понижаване на температурата.

През студеното време на годината се случват затопляния, по време на които в каналите и тръбите попада вода от водосточната система. След това тя се премества в дъждовната канализация,

където, замръзвайки, се превръща в лед.

За да се предотврати образуването на ледени тапи в дъждовната канализация, саморегулиращият се отоплителен кабел се вкарва в дъждоприемниците, разположени под водосточните щрангове. Така в отопляемата система няма да се създават ледени задръствания, а в случай на тяхното образуване ще можете бързо да се отървете от тях.

Изводи и полезно видео по темата

За предназначението, устройството и последствията, до които води неизправността на дъждовната канализация, ще научите от видеото:

Процесът на монтаж на дъждовна канализация няма да изглежда толкова сложен след гледане на този материал:

Въпреки че дъждовната канализация е сложна инженерна система, нейното създаване е по силите дори на човек, който не е обременен с дълбоки познания в строителното дело. Струва си да следвате точно всички съвети и дъждовната канализация около частната къща ще работи безотказно.
