Водоотвеждащи системи за покрив: съществуващи видове системи и тяхното устройство + изчисление и етапи на монтаж

Значително намаляват натоварването от валежи върху фасадата, отмостката и фундамента водосточните системи за покрив, изграждани по склоновете на двускатни покриви или по периметъра на четирискатни конструкции. За да бъде ефективен комплексът за отводняване, е необходимо да се избере материал и да се изчислят параметрите на съставните елементи.

Ще ви разкажем как да подберете водосточна система в зависимост от техническите данни и особеностите на дома. В представената от нас статия подробно са описани стъпките на изчисленията и технологията за инсталиране на конструкцията за отвеждане на атмосферна вода. С оглед на нашите съвети целия фронт на работа ще можете да извършите със собствени ръце.

Класификация на водосточните системи

Принципът на организиране на отвеждане на топени и дъждовни води зависи от редица фактори: конструкцията на покрива, климатичните условия на региона, личните предпочитания на собственика на дома. Във всеки случай водосточната система трябва да функционира ефективно през цялата година, без поява на листни, ледени тапи или прахови запушвания.

При планиране на водосточната система е необходимо да се определят важните параметри: мястото на разположение и конфигурацията на системата, както и материалът за изработка на съставните елементи.

Външен и вътрешен водоотвод

Разновидността на водосточната система се подбира в зависимост от типа на покрива, етажността на сградата, както и от метеорологичните условия на местността.

При обзавеждане на домове се използват три варианта за водоотвеждане:

• външен неорганизиран;
• външен организиран;
• вътрешен организиран.

Първият тип предполага спонтанно стичане на водата. За работа е достатъчно корнизът да се изведе под наклон извън стената.

Неорганизираният водоотвод се използва за малки стопански постройки, ниски вили с едноскатен покрив

Самотечната система рядко се прави в жилищни домове поради редица недостатъци. Водата пада в близост до фундамента, увеличавайки вероятността от неговото разрушаване.

Особености на обустройството на неорганизиран водоотток:

• количеството на годишните валежи в региона не трябва да надвишава 300 мм/година;
• покривът трябва да бъде оборудван с козирка с дължина 60 см и повече;
• от страната на къщата, към която е обърнат скатът, няма да може да се обустрои балкон, там не трябва да има и пешеходна зона.

Най-популярната система за частни къщи – външната организирана разновидност. Този вариант подхожда за покриви с чупена, двускатна, шатрова, валмова конструкция. За последващо отвеждане на влагата се обустроява филтриращ кладенец или дъждовна канализация.

Организираното оттичане осигурява безпрепятствено изпускане на водата чрез улуци и фунии към водосточния тръбопровод. Елементите на системата се монтират по корнизните надвеси и външните стени

Специфика на водооттоците от външен тип:

• работят отлично в топли региони, а в местности със студени зими е препоръчително да се предвиди система против заледяване;
• на студени складски съоръжения вероятността за поява на ледена запушалка е сведена до минимум – тук може да се обустрои външен водоотток без подгряване.

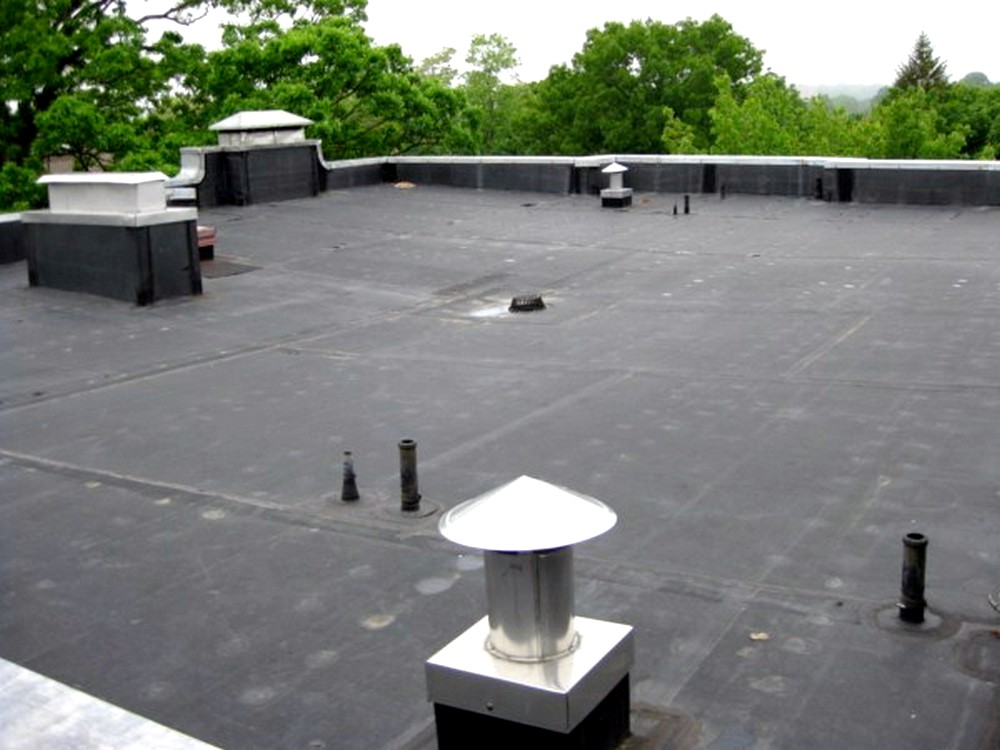

Вътрешната система предполага монтаж на тръбопровод за отвеждане на водата вътре в сградата. Комплексът работи ефективно при положителна и отрицателна външна температура. Такъв водоотток обикновено се обустроява в търговски центрове и многоетажни сгради с плосък или едноскатен покрив.

Вътрешното отвеждане на вода е най-надеждно. Положителната температура на отопляемото помещение изключва риска от замръзване на водата в тръбите.

Въз основа на конструктивните особености се различават два типа вътрешни системи:

1. Гравитачна. Водата свободно се стича през наклонени улуци. Проектирането на системата не предизвиква затруднения, допълнителен плюс – достъпна цена.
2. Сифонна. Валежите се натрупват, запълват тръбата от фунията до канализационния изход. При понижаване на нивото на течността се образува зона на разреждане – водата буквално се засмуква.

Сифонната система е по-скъпа за обустройство, но при нейния монтаж може да се използва минимален брой фунии и тръби с намален диаметър. Сифонният водоотток се справя отлично с обилни валежи. Допълнителен плюс – самоочистване под напора на стичащата се вода.

Системи със затворен и отворен тип

Видът на покрива определя конфигурацията и спецификата на инсталиране на водосточната система. За къща с двускатен покрив е достатъчно да се монтират два прави улука и вертикални водоотводни тръби.

Ако скатът на покрива е с нестандартна конфигурация, то за създаване на ефективна система и запазване на естетичния вид на къщата ще се наложи да се разработи по-сложен комплекс.

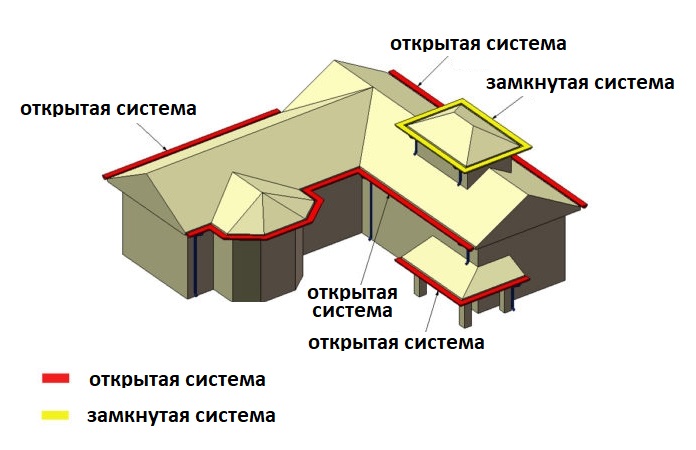

Различават се затворена и отворена водосточна система. Затвореният улей се монтира на валмов покрив. Улеите с цялостна конструкция се монтират по периметъра на скатовете, няма запушалки.

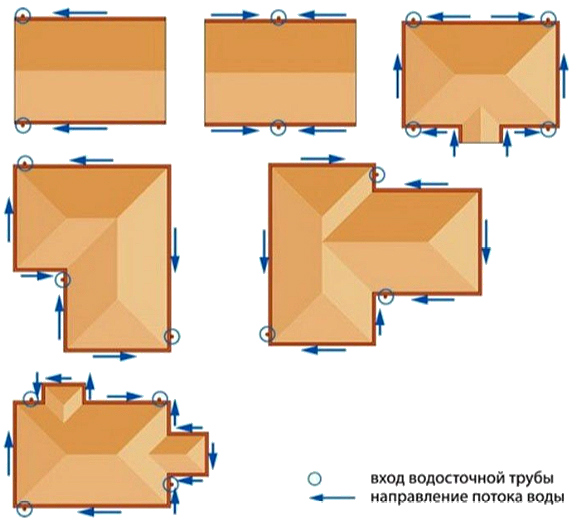

Отводът на вода от валмовия покрив се осъществява в различни посоки, затова вертикалните отводни тръби трябва да се монтират в ъглите на сградата. Изчислението на затворената система се извършва, като се вземе предвид общата площ на покрива.

При двускатни, многоскатни и разноскатни конструкции се монтират няколко обособени линии улеи. Вертикалните отводни канали се разполагат в центъра на стената или в ъглите на къщата.

Материали за изработка на водосточната система

Елементите на водосточната система се произвеждат от метал или пластмаса. Има и комбиниран вариант – метални изделия с полимерно покритие. Всеки материал има плюсове и минуси.

Сред металните водостоци се използват:

• стоманени;
• алуминиеви;
• медни.

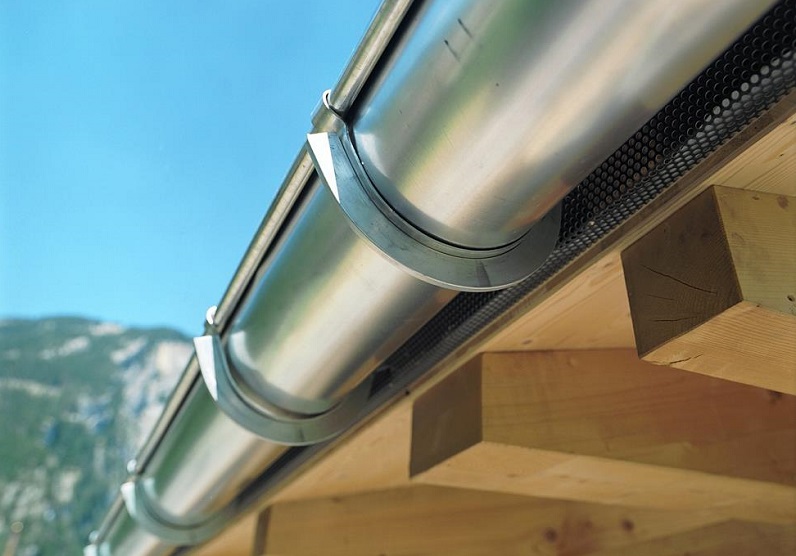

Стоманените поцинковани водостоци са достъпни на цена, дълготрайни са, устойчиви са на температурни промени и на въздействието на ултравиолетовите лъчи.

Недостатъци на системата от стомана: остарял дизайн, трудоемък монтаж поради значителното тегло на конструкцията и сложност при постигане на пълна херметизация на елементите.

За подобряване на външния вид и удължаване на експлоатационния срок на водостока, поцинкованата повърхност се покрива с полимери.

Възможни варианти:

1. Пурал. Повърхността е устойчива на механични повреди и ултравиолетови лъчи. Срок на експлоатация – 30-35 години. Пураловите изделия са по-скъпи от другите композитни елементи.
2. Пластизол. Покритието от поливинилхлорид е достъпно на цена и се отличава с многообразие от цветове. Съществен минус – чувствителност към слънчеви лъчи, под действието на ултравиолет полимерът се деформира. Водосток от стомана и пластизол ще подхожда за северни, предимно облачни региони.
3. Полиестер. Покритието не се страхува от слънце, но е чувствително на механични повреди – появяват се драскотини. Срок на експлоатация – до 10-15 години. Деформацията на защитния слой води до постепенно разрушаване на стоманената основа.

Водостоците от метал с полимерно покритие ще подхождат за покрив от метални керемиди. Дълготрайността на материалите е приблизително еднаква – ще може да се извърши подмяна едновременно.

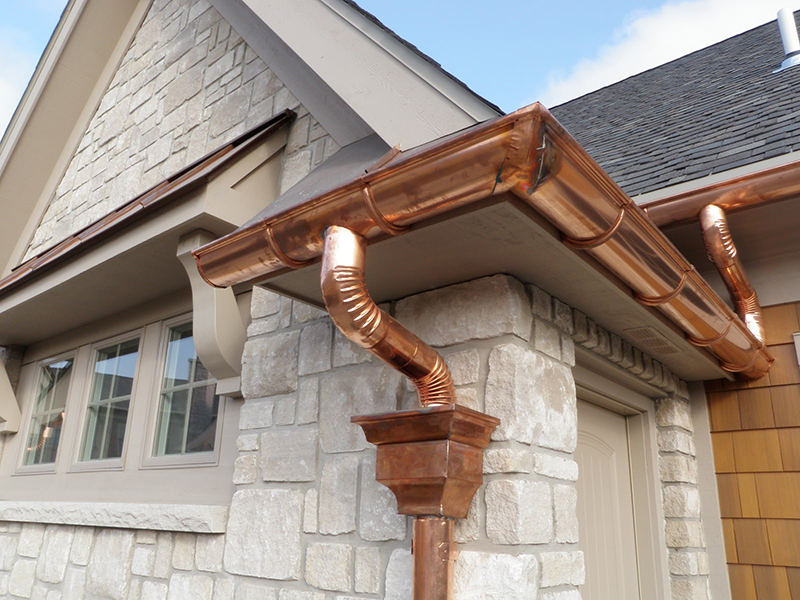

Медните водостоци изглеждат престижно и са практични при експлоатация. С времето конструкцията се покрива с патина и не се окислява. Недостатъци на медните системи – скъпотия и тежест.

Такива водостоци се изработват по индивидуална поръчка, често ги допълват с декоративни елементи. Срокът на експлоатация на медния водосток е повече от век.

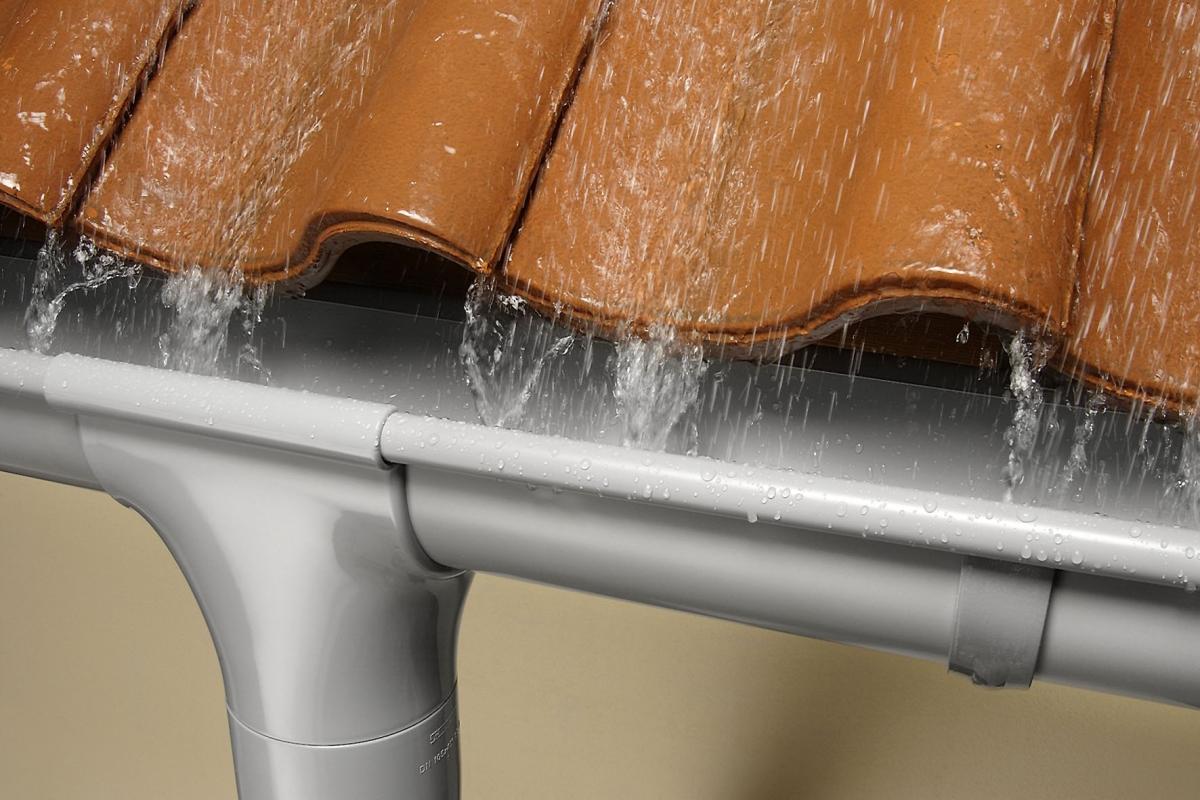

Широко търсене в частното жилищно строителство имат пластмасовите водосточни варианти. Сравнението на пластмасовата и металната система е представено тук, препоръчваме да се запознаете с полезната информация.

Сред основните им плюсове се отбелязват:

• добро съотношение цена-качество – пластмасовите изделия са по-скъпи от поцинкованите елементи, но по-евтини от останалите;
• възможност за избор на цвят, съобразен с екстериора на къщата;
• добра шумоизолираща способност;
• антикорозионни качества;
• простота на монтажа.

Пластмасовите водоотводи са доста крехки. Те са особено податливи на механични повреди при минусови температури. За да се намали рискът от счупване на улука поради изобилие от валежи, на покрива трябва да се монтират снегозадържатели.

Типично устройство на покривен водоотвод

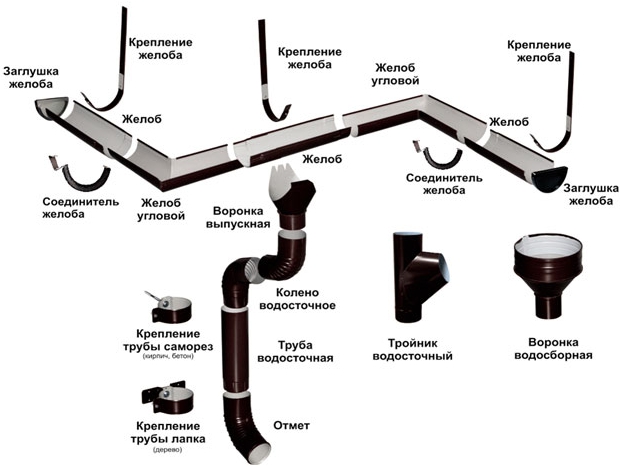

Различни производители предлагат стандартен набор от елементи на водосточната система. Те могат да се различават по габарити, материал на изработка и външен вид. В състава на системата влизат хоризонтални улуци, монтирани под ръба на покривното покритие, и водосточни стояци, свързани с улуците чрез водосборни фунии.

Перпендикулярните елементи се съединяват помежду си чрез фунии. Освен тях в комплекса за водосбор влизат: заглушки, съединители, тройници, крепежи, ъглови елементи, коляно и отмет.

Съставът на системата се компонува в зависимост от конфигурацията на водоотводната система.

Улук и съединителни елементи за него

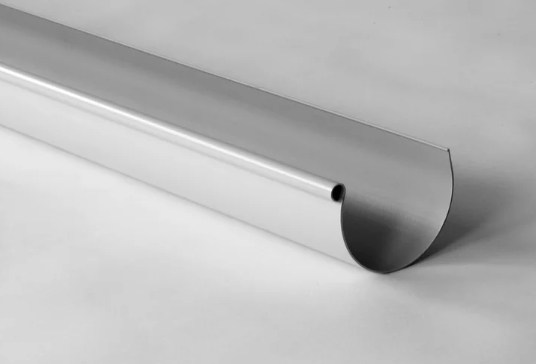

Полукръгъл улук – улей за събиране и отвеждане на валежи от покрива. Сечението на улука е незатворена полукръгла или ъглова форма. Дизайнът се избира според архитектурата на сградата. Размерът на улея трябва да съответства на очакваното натоварване. Последното от своя страна зависи от площта на покрива.

Завой на улука се използва за промяна на линията на водоотвеждане. Стандартният ъгъл е 90°, но има и изделия с параметър 135°.

При монтажа на завоя се ръководете от следните правила:

• съединенията на ъглите и улуците трябва да се уплътняват с лепилни или гумени уплътнители;
• разстоянието от краищата на завоя до скобите трябва да бъде не повече от 10-15 см – в тези места здравината на системата е по-ниска.

Съединител за улук – полукръгла лента с фиксатори и щракващи механизми. Елементът се използва за съединяване на улуците в цялостна линия. За уплътняване на съединението е необходим гумен уплътнител.

Стандартната дължина на улука е 3 м. Някои производители предлагат изделия с типоразмер 3-4 м. При изчисляване на системата е необходимо да се подбере дължина така, че броят на съединенията да е минимален.

Крепежни скоби. Изборът на определен модел зависи от технологията на монтаж на водоотвеждане, мястото на разположение на основните елементи и етапа на ремонт/строителство.

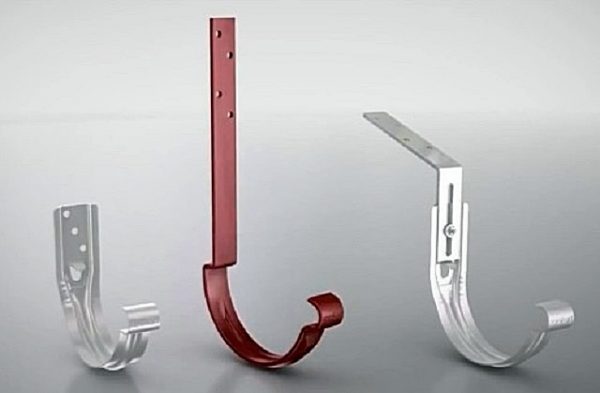

Възможни варианти на скоби-куки:

1. Дълги. Използват се за фиксиране на водосточната система преди полагането на покривното покритие. Елементите се закрепват към гредите, като правило, още преди монтажа на обшивката.
2. Къси. Подходящи за монтиране на улуци на стената на сградата или на лицевата дъска. Куките могат да се монтират още преди поставянето на покривното покритие или след обзавеждането на покрива.
3. Универсални. Сглобяеми и разглобяеми елементи, които се използват преди или след полагане на покривния материал. Дължината на универсалните куки може да се регулира.

Заглушка се монтира на края на улука. За надеждна фиксация са предвидени фиксатори, а за повишаване на херметичността – гумено уплътнение. Конструкцията като правило е универсална – заглушката ще подхожда за десния и левия край на улея.

Елементи на отвеждащия тръбопровод

Водосборна фуния подходяща за места, където не е възможно да се монтира обикновена водосточна система. Тя е приложима за ендови на покриви със сложна архитектурна форма. Към водосборната фуния директно се свързва отточна тръба.

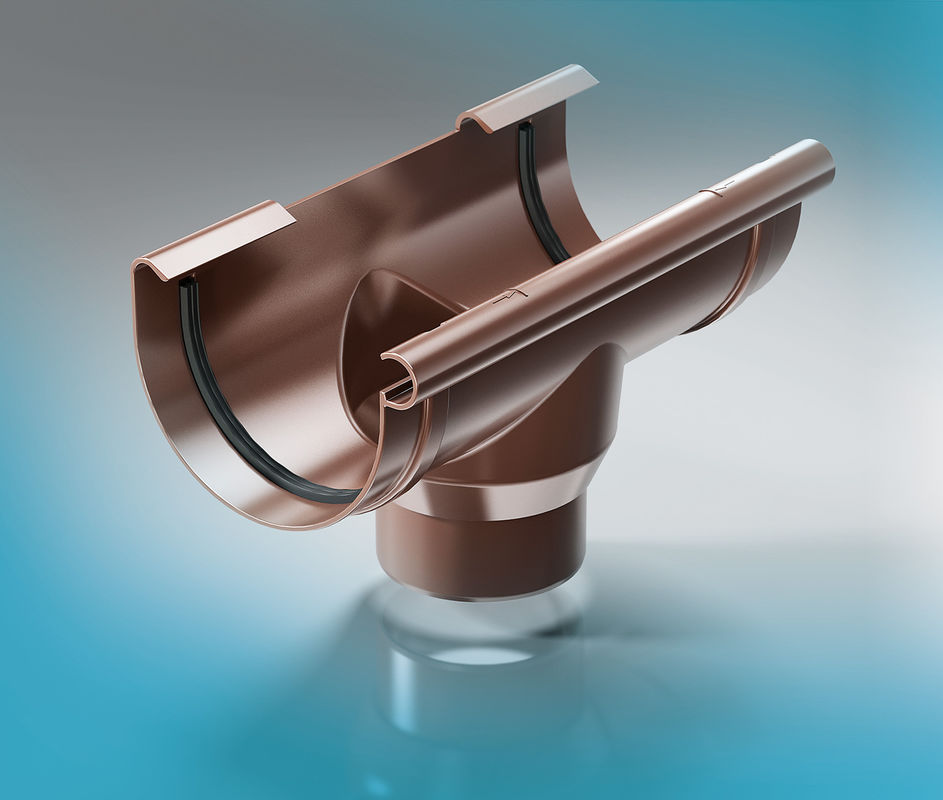

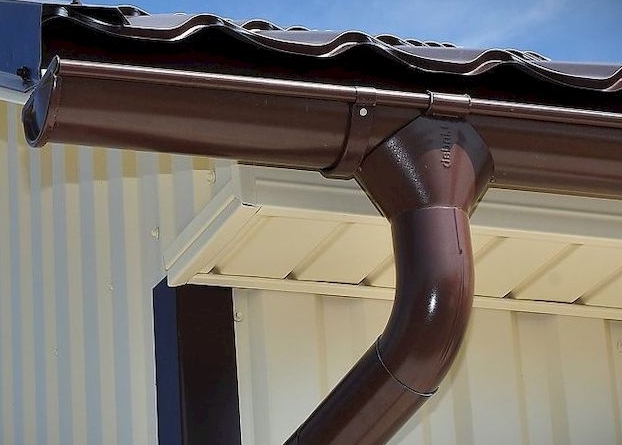

Изпускателна фуния. Елементът се монтира под улука. Фунията пренасочва водните потоци във вертикална тръба. В зависимост от разположението се различават проходни, леви или десни елементи.

Коляно – това е елемент, който е необходим за промяна на посоката на водосточния щранг, т.е. за обикаляне на тръбата около архитектурни издатини на сградата.

Отточна тръба е предназначена за изграждане на вертикален отточен тръбопровод. Диаметърът на елемента се избира в зависимост от дебита на водата, типичната дължина е 3 м.

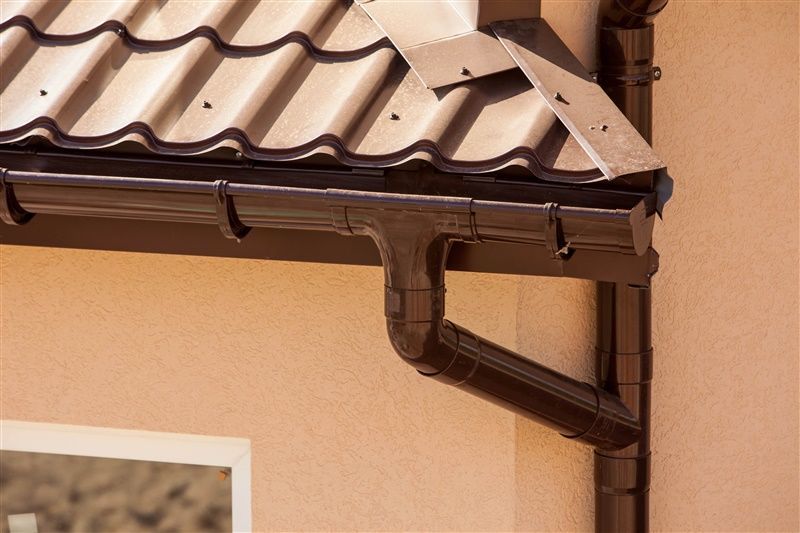

Тройникът е необходим за свързване на няколко улука към един вертикален щранг. Използването на тройника намалява разхода на материали, подобрява фасадния вид.

Отмет – огънат накрайник. Той се монтира в долната част на водосточната тръба за отвеждане на водата от фундамента и цокъла на сградата.

Държатели за тръба – това са скоби за закрепване на вертикални тръби към стената. Държателите се изработват от пластмаса и метал. Крепежните елементи трябва да издържат натоварванията на водосточния щранг и да бъдат по-малко забележими.

Алгоритъм за изчисление на водосточната система

За ефективната работа на отвеждането на вода не е толкова важно от какъв материал е изградена системата, колкото е важен подборът на оптимални технически параметри на нейните компоненти. Важно е да се определят диаметрите на тръбите и улуците, да се изчисли броят на завоите, съединенията и други допълнителни елементи.

Етап #1 – събиране на данни за изчисленията

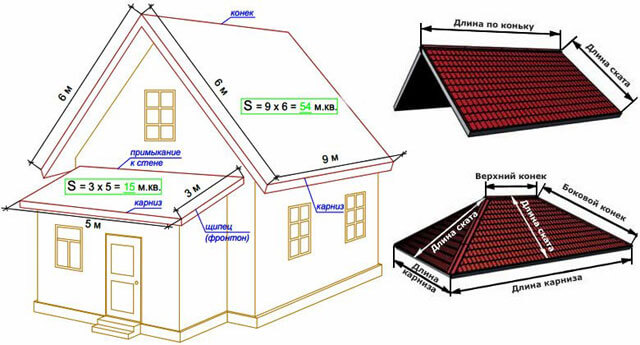

Първо се измерват параметрите на сградата. По-добре е да се извършат измерванията ръчно, тъй като данните от техническата документация могат да бъдат донякъде изкривени.

Необходимо е да се определят: разстоянието от нивото на земята до ръба на надвеса, издадеността на корниза от стената (u на схемата, L – дължина на наклонения елемент на тръбопровода). Трябва да се има предвид, че разстоянието от долната точка на тръбата до земята не трябва да бъде по-малко от 20-25 см.

На хартия трябва да се състави скица с изобразяване на всички скатове на покрива. На схемата да се посочи дължината на корниза за всеки елемент, където ще бъде поставен улукът. Следващата стъпка – определяне на площта на скатовете, изчислението се извършва по съответните формули на геометричните фигури.

Колкото по-голям е покривът, толкова повече валежи трябва да отвежда системата. По показателя площ (S на схемата) се подбира размерът на улука и водосточните тръби

Може да се ориентирате по плана на покрива и да изберете за изчисление най-големия скат.

Етап #2 – определяне на диаметъра и броя на тръбите

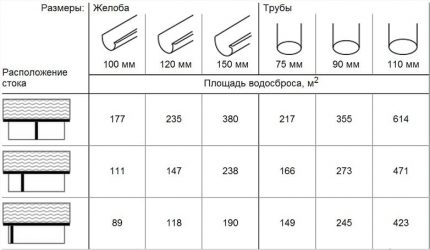

Съгласно нормите, при изчисляване на сечението на улеите и водосточните тръби, е необходимо да се вземе предвид ъгълът на наклона на покрива. На практика обаче често се изхожда единствено от площта на ската.

Броят на улеите се определя по скицата на покрива. Достатъчно е да се измерят дължините на корнизите и да се планират местата на съединенията на улеите.

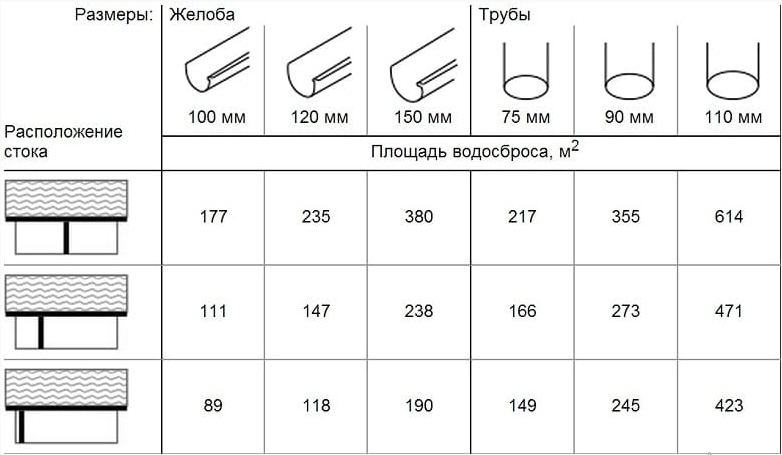

От таблицата се вижда, че за скат с площ на водосбора от 235 кв. м ще е необходим улук с напречно сечение 120 мм и тръба с диаметър 90 мм. Тези стойности са валидни при условие, че водостоят е разположен в центъра.

По-трудно е да се изчисли броят на вертикалните водостоци.

Следва да се ръководите от следните правила:

• на линия с дължина 10 м и по-малко – 1 водостой;
• ако дължината на улука надвишава 12 м – 2 водостоци;
• за покриви със сложна форма трябва да се предвидят допълнителни водостоци за всеки издатък;
• на линии с тапа (заглушка) – по 1 водостой.

Два къси участъка, разположени един до друг, е целесъобразно да се съединят в един стояк с помощта на разклонител.

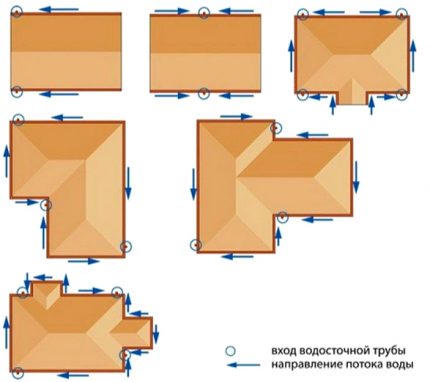

Нюанси при разположението на вертикалните водостоци: ако дължината на корниза е до 12 м, то мястото на фунията няма значение, в противен случай тя се монтира по-близо до центъра.

На големи скатове разстоянието между водосточните тръби не трябва да бъде повече от 24 м.

Етап #3 – изчисление на допълнителните елементи на системата

След определяне на конфигурацията на водоотвеждането, дължината и броя на съединенията на улеите, се определя разходът на второстепенните детайли:

1. Тапи (заглушки). По скицата се изчислява броят на отворените краища. За всяка незатворена линия ще са необходими 2 тапи.
2. Съединители. Броят на муфите зависи от наличието на съединения на улеите. Изчислението се извършва за отделни линии по формулата: брой улеи минус едно.
3. Фунии и тройници. Броят на преходните елементи се подбира индивидуално по схемата на водосточната система. На всяка вертикална тръба се пада една фуния.

Броят на конзолите за закрепване на улеите зависи от типа на фиксатора и дължината на корнизите.

Разстоянието между късите куки не трябва да надвишава 60 см. При монтаж на пластмасови улеи върху дъски или покривна обшивка е допустимо разстояние до 90 см.

За изчисляване на броя на късите скоби се използва формулата:

N = (L-30)/60,

Където:

• N – търсената стойност;
• L – дължината на улея в сантиметри.

Изчислението се извършва отделно за всяка линия.

Етап #3 – изчисление на вертикалния водоотвод

Ще трябва да се изчислят: дължината на тръбата, броят на съединителите и скобите-държачи. Освен това трябва да се определи вариантът за организиране на отвод на влагата.

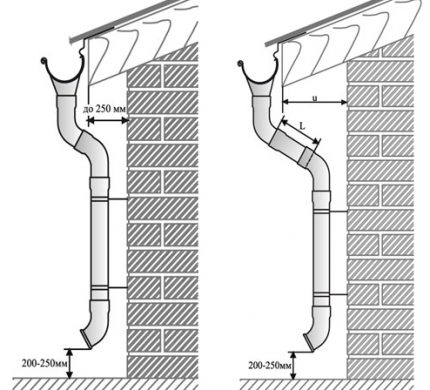

Изчисляване на дължината на тръбата:

1. Измерете разстоянието от настилката до ръба на покрива.

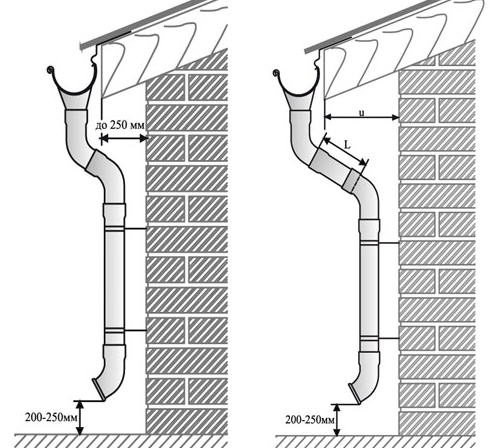

2. От получената стойност извадете височината на прехода – отвежданията от фуниите, които свързват улея с тръбата. В този участък могат да се намират: коляно, съединителен участък от тръбопровода.
3. От изчислената дължина трябва да се извади височината на отклонението и разстоянието до земята – около 20-25 см.

Броят на съединителите е равен на броя на съединенията. Например, за отвод от 6 м са необходими 2 улея по 3 м и 2 муфи. Единият елемент е свързване с фунията, вторият – фиксиране на тръбите.

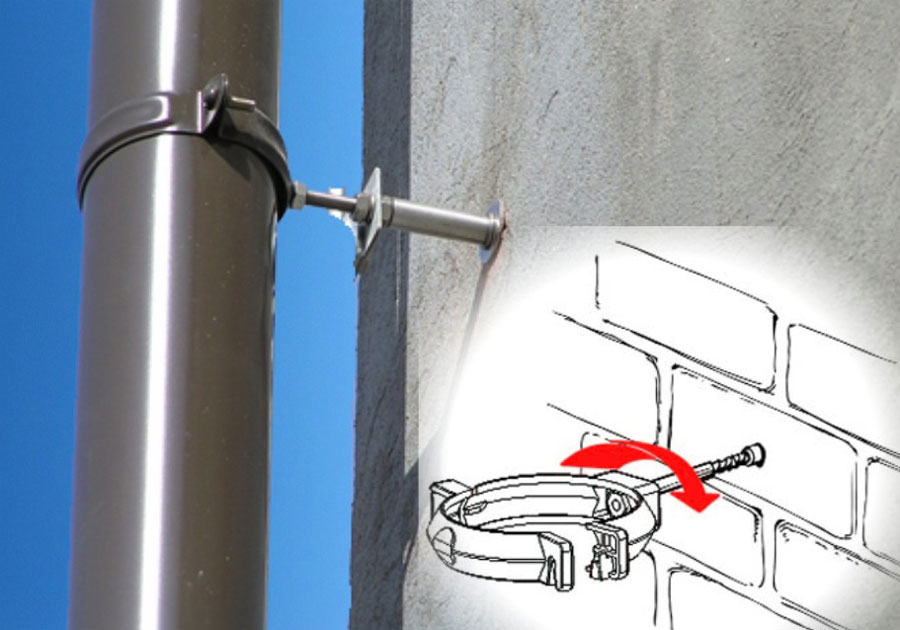

За закрепване на щранга към стената се използват скоби, интервал на монтаж – 2 м. Тръбата се закрепва с помощта на винтове, дължината на крепежните елементи зависи от материала на фасадната облицовка.

За ошпаклени стени са подходящи крепежи с дължина 10 см. За топлоизолирана фасада размерът на винта се увеличава с дебелината на топлоизолационния материал.

Технология за монтаж на водосточната система

Точният комплект необходими инструменти зависи от материала на улеите.

Във всеки случай ще са необходими:

• перфоратор;
• шуруповерт;
• нивелир, отвес;
• ролетка, молив, шнур;
• плоски клещи;
• стълба;
• чук, киянка.

Последователността на работите по монтаж на водосточната система  може да се раздели на три основни етапа.

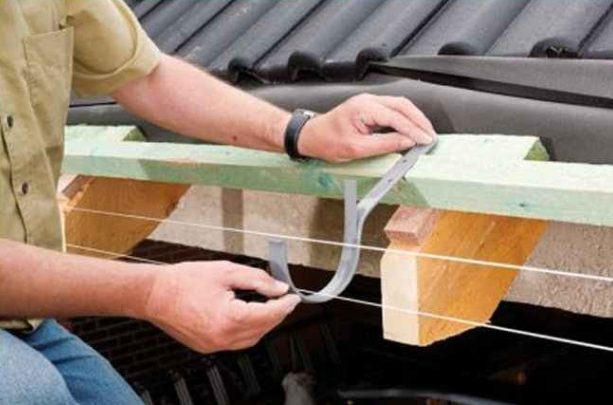

Правилно монтиране на конзолите

При монтажа на скобите редът на работа е следният:

1. По ъглите на скатовете се правят маркировки, обозначаващи местата на крайните скоби.
2. Към челната дъска се фиксира първата скоба.
3. От обратната страна на носещата основа се монтира крайната кука, като се поддържа необходимият наклон – 3-5 мм на 1 м.
4. Между скобите се опъва шнур и се поставят междинните елементи по линията.

След подреждането на куките въжето трябва да се махне.

Краищата на покривното покритие трябва да покриват улея не повече от 1/3 от неговата ширина. Такова разположение ще осигури точното попадане на стичащата се вода в улея.

Закрепване на системата от улуци

Монтажът е по-добре да започне от мястото, където ще се свързва вертикалният водосточен тръбопровод. В улея трябва да се направи отвор за фунията с помощта на ножовка за метал, като краищата се обработват. Поставянето на преходника между хоризонталните и вертикалните елементи може да се осъществи с помощта на съединители.

Последващи действия:

1. На крайния улей да се постави капачка.
2. Поставете улеите последователно в скобите, като спазвате припокриване на елементите от 5-10 см.

За да се осигури по-добра херметизация, върху съединенията трябва да се поставят гумирани съединители.

Монтаж на вертикални щрангове

Монтажът на стояците започва с монтиране на скобите. За целта от фунията с отвес се спуска вертикална линия и се отбива на стената.

Задължително трябва да се предвидят скоби в близост до съединенията на водосточните тръби, максималното разстояние до крепежните елементи е 10 см.

Предварително на земята е желателно да се сглоби вертикалният стояк, а след това да се фиксира в системата от крепежни елементи.

След това се монтират допълнителните елементи, свързват се вертикалните и хоризонталните отклонения помежду им, монтира се долният отвор. В региони с обилни зимни валежи е желателно водосточната система да се оборудва с контур за отопление, инструкцията за неговото инсталиране е изложена в препоръчаната от нас статия.

Изводи и полезно видео по темата

Определяне на параметрите на покрива и изчисление на водосточните тръби:

Поетапна инструкция за оборудване на система за отвеждане на вода от покрива за частен дом:

По принцип, редът на изчисление и технологията на монтаж на водосточната система са доста прости. Справянето със задачата е напълно възможно със собствени сили. Опитните майстори оборудват отвеждането на вода от покрива за един ден, докато начинаещият майстор ще отдели повече време.
