Филтриращ кладенец: конструкция, предназначение, технология на устройство

За разлика от жителите на многоетажни сгради, собствениците на частни домакинства не разполагат с централизирана канализация и са принудени сами да организират отвеждането на отпадъчните води на своя парцел. Немаловажна роля в канализационната и дренажната система на дома играе филтриращият кладенец.

Въпреки това, той не може да бъде инсталиран навсякъде; съществуват определени правила, които трябва да се спазват при неговото изграждане.

В нашия материал ще разгледаме разновидностите на филтриращите кладенци, правилата за техния монтаж на парцела, а също така ще разкажем как самостоятелно да направим такова съоръжение.

Предназначение и особености на филтрационните кладенци

Въпросите на екологията и опазването на околната среда днес стоят много остро. Непречистените отпадъчни води, ако постъпват директно във водни басейни или в почвата от вътрешнодомната канализация, могат да послужат като източник на замърсяване на водата и почвата.

Затова правенето на това е категорично забранено. Преди да постъпят в открити водоизточници или да се впият в земята, замърсените битови води трябва задължително да преминат през система за пречистване.

Предвидени са различни начини за пречистване на отпадъчните води, един от които е поглъщателният кладенец, който действа като естествен многослоен филтър. Той задържа в себе си мръсотия, отпадъци и други частици, и пропуска пречистената вода в почвата.

Отличителна особеност на филтрационните съоръжения е липсата на херметично дъно. В долната част на кладенеца се монтира дънен филтър от трошен камък, чакъл, счупени тухли и други подобни строителни материали. Общата височина на филтриращата насипка трябва да бъде до един метър.

Филтрационният кладенец, като правило, се изгражда на парцели, които не са оборудвани с отточна канализация, както и на места, където наблизо няма естествени водоеми за отвеждане на водата.

Той може да се използва като самостоятелно съоръжение при изграждане на дренажна система или дъждовна канализация, или за доочистване на отпадъчни води, преминали предварително пречистване в септична яма.

Функцията на филтрационния кладенец е да пропуска постъпващата по тръбите течност през естествена филтърна система и да отвежда дълбоко в земята вече пречистената вода.

Правила и норми за монтаж

Възможностите на филтрационните кладенци са доста ограничени, а правилата и особеностите на тяхното инсталиране са регламентирани от строителните норми (СНиП номер 2.04.03-85).

Те могат да се инсталират само на определени типове почви: песъчливи или песъчливо-глинести, които сами по себе си имат добра абсорбционна способност. Кладенци от абсорбционен тип не се изграждат на глинести почви, които имат ниски филтрационни свойства.

За сравнение, ако 1 m² пясък със средна едрина може да абсорбира до 80 литра течност на ден, а песъчливата глина – до 40, абсорбционната способност на глинестата пръст е 25, а на напуканата глина – само 5 литра. От приведените данни следва, че при инсталиране на филтрационен кладенец върху глинеста почва, той, разбира се, ще пречисти водата, но няма да има къде да отиде.

При изграждане на филтрационен кладенец е необходимо да се установи каква е почвата на вашия парцел. Съоръжението не трябва да се изгражда в почви с високо и средно съдържание на глина, които не могат да осигурят добър отток на течност.

За да разберете вида на почвите в парцела, направете следния експеримент: изкопайте малка дупка с размери 300х300 мм и дълбочина около 150 мм. Налейте в нея до горе течност и засечете за колко време водата ще изчезне под земята. 18 секунди – песъчлива почва, половин минута – песъчливо-глинеста, 2 минути – глинеста.

Специално внимание трябва да се обърне на нивото на подпочвените води в района. Ако подземните води са сравнително високи, не се препоръчва да се инсталира поглъщателен кладенец, тъй като дълбочината му трябва да бъде 2-2,5 м. При това трябва да се осигури разстояние най-малко един и половина метра от дъното му до подземните води.

Ограниченията за инсталиране също се отнасят до среднодневния обем на отпадъчните води. Тяхното количество не трябва да надвишава 1 м³. Ако обемът на водите, подлежащи на пречистване, е по-голям, тогава се препоръчва да се избере друга система за филтрация и отвеждане на течността.

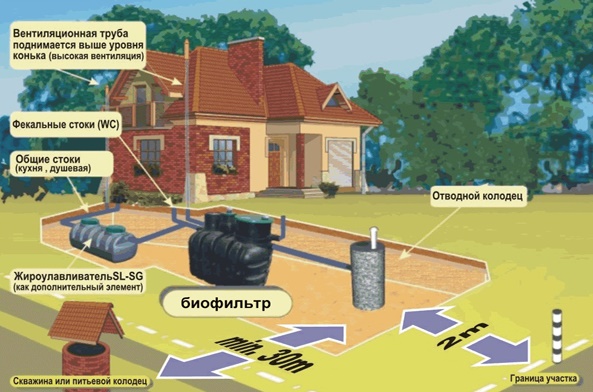

При планиране на канализацията около къщата е необходимо да се ръководите от установените норми за разположение на пречиствателната система спрямо източника на питейна вода и границите на парцела.

Ако подземните води се използват за пиене или битови нужди, устройството на кладенеца трябва да бъде съгласувано със службите за санитарен и епидемиологичен контрол. Но във всеки случай той трябва да бъде разположен на разстояние най-малко 30 метра от сондажите и кладенците за питейна вода. За особеностите на монтажа на канализационния тръбопровод в парцела можете да прочетете в тази статия.

Строителните норми уреждат правилата, регламентиращи разположението на условното дъно на филтриращия кладенец. То трябва да бъде най-малко 1,5 м над нивото на подпочвените води.

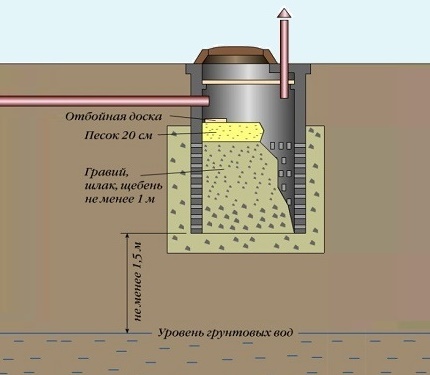

Условното “дъно” на филтриращото канализационно съоръжение трябва да бъде разположено най-малко на един и половина метра над нивото на подпочвените води

Видове филтриращи съоръжения

Съществуват два вида филтрационни кладенечни съоръжения, които работят на същия принцип и се инсталират по подобен начин. Разликите им са в областта на приложение. Първите се използват в дренажната и дъждовната система, а вторите – в канализационната.

Поглъщателен кладенец в дренажната система

В този случай дренажните поглъщателни кладенци са крайната точка на сложна система за дренаж на парцела, където по тръбопровод се насочват подпочвени или дъждовни води, за да преминат през естествен филтър и след това да се влеят в земята. Основното му предназначение е отвеждане на водата от къщата и пречистването ѝ от тиня и пясък.

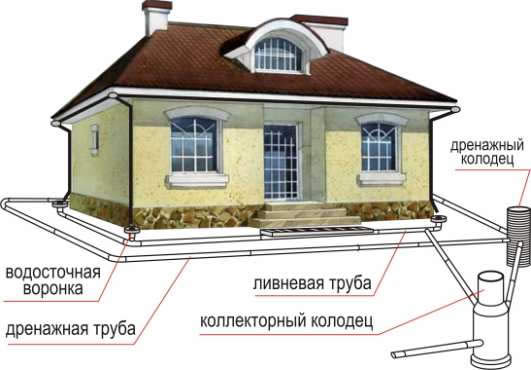

На схемата е показана организацията на дъждовната и дренажната канализация на участъка с накопител. В почви с висока абсорбционна способност, вместо колекторен, се инсталира филтрационен кладенец.

Диаметърът на такива кладенци обикновено е не повече от метър и половина, а дълбочината на залягане до два метра. Допуска се отвеждането на водите от двете системи в един кладенец. Филтриращият резервоар се инсталира в най-ниската точка на участъка, така че водата да се стича в него естествено гравитачно.

Филтрационно съоръжение в канализационната система

В канализационната система на участъка абсорбционните кладенци се използват за доочистване на отпадъчни води, постъпващи от херметично затворен резервоар, в който отпадъците преминават през първично биологично пречистване. Резервоарът се изработва от бетонни пръстени, тухли или ломен камък, или се използва готов септик.

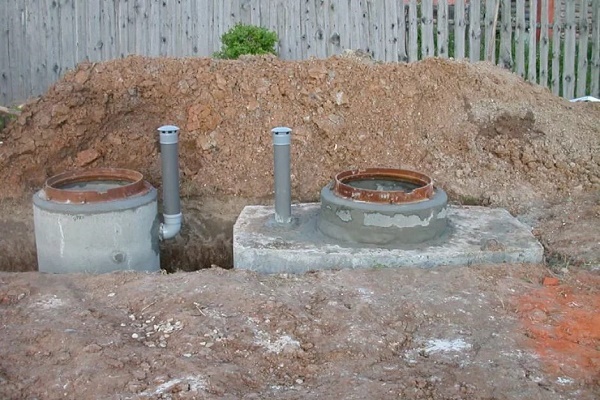

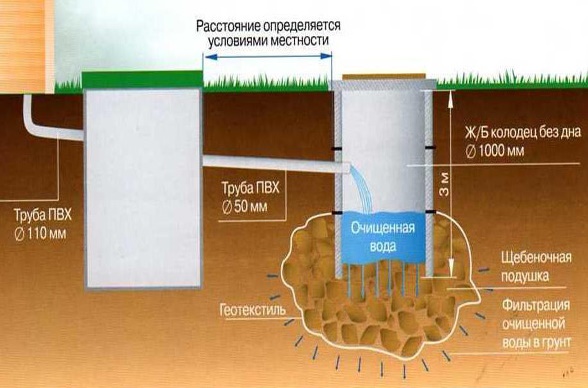

Схема на инсталиране на филтрационен кладенец със септик, в който канализационните отпадъци преминават през първично пречистване, а след това по тръба постъпват в абсорбционен резервоар и през система от филтри отиват в почвата.

Принципът на действие на системата се състои в следното: отпадъците от домашната канализация постъпват в херметичен резервоар, където в продължение на два-три дни се окисляват под въздействието на анаеробни бактерии, живеещи в безвъздушно пространство.

След това отпадъчните води постъпват във филтрационен кладенец, където вече присъстват други бактерии – аероби. Тяхната жизнена дейност се активизира под въздействието на кислорода.

В резултат на двойно пречистване течността, постъпваща в почвата от абсорбционния кладенец, се освобождава практически напълно от вредни микроорганизми и органични вещества.

Отвеждането на отпадъчните води може да се организира по два начина:

1. Разделен. Водата от кухнята, банята, пералните машини постъпва в септик, а канализационните отпадъци с фекалии – в изгребна яма.
2. Съвместен. Всички битови отпадъци постъпват в септик или накопителен резервоар.

Като правило, в първия случай сивите отпадъци се насочват към различни канализационни съоръжения. Например, фекалните – към накопителен кладенец с последващо изпомпване и извозване, сивите битови отпадъци от кухненски мивки, вани, умивалници и т.н. уреди – към абсорбционни кладенци.

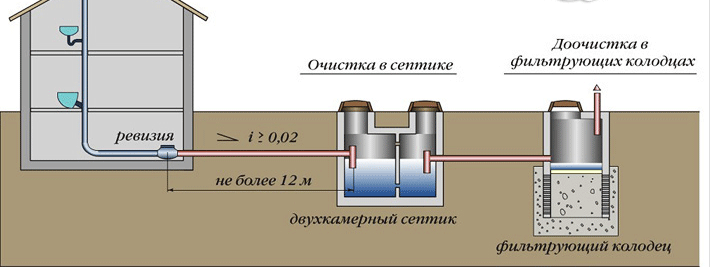

Във втория случай е необходим септик, състоящ се минимум от две камери, във всяка от които последователно се осъществява свой етап на пречистване. Фекалните маси се утаяват в първата камера, откъдето периодично се изпомпват с асенѝзаторска машина.

Еднокамерният септик обикновено се инсталира в индивидуални домакинства, в които е организирана разделна канализационна система.

Във втората камера постъпват течни отпадъци без суспендирани частици с минимално количество примеси, където те се подлагат на допълнително пречистване. След това водата по тръби преминава във филтрационен кладенец, откъдето, преминавайки през естествен филтър, отива в почвата.

Вторият вариант на съвместната схема – пълно изпомпване и извозване на отпадъчните води.

Изчисляване на броя на филтриращите кладенци на парцела

Броят на филтрационните кладенци зависи от дневното потребление на вода в дома. На една септична яма обикновено се инсталират от два до четири абсорбционни кладенци. От своя страна обемът на септичната яма трябва три пъти да надвишава дневния разход на водни отпадъци.

Ако се изхожда от това, че на един човек в частен дом се падат 250 литра на ден, то за четиричленно семейство е необходима септична яма с обем не по-малко от 3 куб. метра.

Натоварването на 1 кв. м площ на абсорбционния кладенец се изчислява в зависимост от типа на почвата. (пясъчна – до 80, глинесто-пясъчна – до 40 л) Ако разстоянието от подземните води до дъното на кладенеца е повече от два метра, натоварването може да бъде увеличено с 20%. Също така е допустимо да се увеличава натоварването в летни вили, където кладенецът се използва само през лятото.

Алтернативни филтриращи инсталации

Освен филтрационния кладенец, аеробно доочистване на отпадъчните води в естествени условия може да се извършва с помощта на:

• почвен дренаж;
• филтриращи траншеи;
• биологичен филтър.

В първия случай отпадъчните води от септичната яма първо постъпват в разпределителен кладенец, а след това се разпределят по дренажи – тръби с прорези, положени с наклон в траншеи, предварително запълнени с чакъл или трошен камък. Отгоре тръбите също се обсипват с трошен камък, после с пръст и се покриват с геотъкан. Повече за това как правилно да се изчисли наклонът на дренажната тръба четете в тази статия.

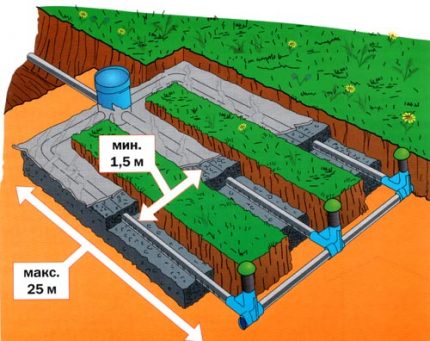

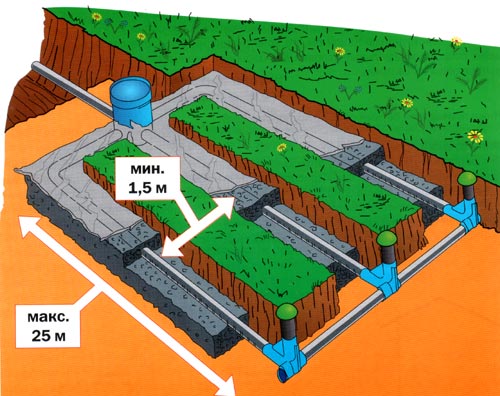

Схема за организиране на почвен дренаж на участъка. Част от пречистените отпадъчни води отива в почвата, а част се усвоява от растенията

Ако наблизо до участъка има водоем, в който може да се оттича пречистената вода, тогава се обустройват филтриращи траншеи. В долния слой върху чакълена възглавница се полагат водосборни тръби, които след това се запълват с чакъл и пясък. Отгоре върху слоя чакъл се полагат дренажни тръби с прорези, покриват се с геотъкан и се запълват с пръст.

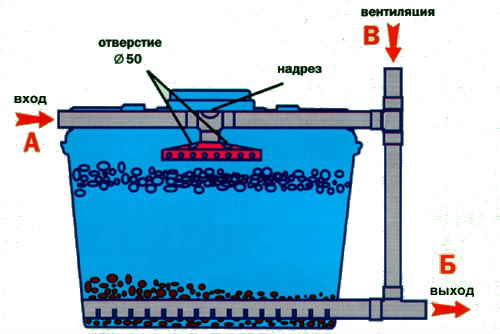

Ако на участъка е невъзможно да се организират филтриращи полета, се инсталира биофилтър. В него постъпват предварително пречистени води от септичната яма за по-нататъшно биологично пречистване. В резултат на филтрацията отпадъчните води се пречистват до ниво на техническа вода, която след това отива в почвата.

В биофилтъра е организирана система за впръскване на кислород за активиране на жизнената дейност на аеробни бактерии, окисляващи постъпилите отпадъчни води

Как да направим филтрационен кладенец

Поглъщателните кладенци могат да бъдат изградени от изпечени тухли или ломен камък, но изграждането им изисква немалко усилия. Затова по-често стените на кладенеца се правят от стоманобетонни пръстени. Днес широко разпространение получиха и пластмасовите конструкции. Те могат да бъдат изработени със собствени ръце от пластмасови тръби или да се купят готови.

Вариант №1 – тухлена конструкция

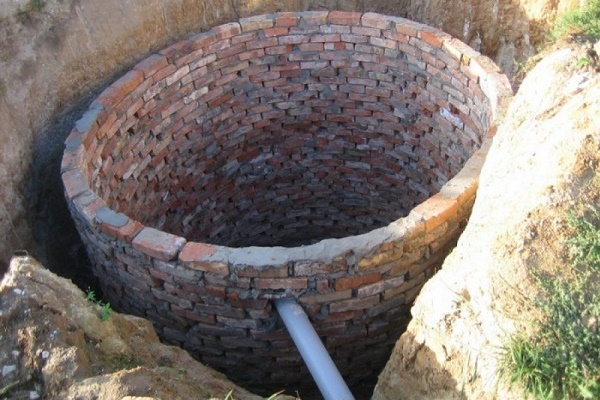

Тухлената конструкция може да бъде както кръгла, така и квадратна. Обикновено се строят кръгли кладенци, които са най-удобни за използване. Съоръжението за филтриране на канализационните води трябва да бъде задълбочено в земята на 2,5 метра, с диаметър не повече от 2 х 2 метра.

Изкопът се копае с такова изчисление, че между земята и външните стени на кладенеца да има слой от трошен камък, чакъл или натрошени тухли с дебелина до 40 см. Височината на запълването е един метър. Стените на нивото на филтъра трябва да бъдат водопропускливи.

За целта на височина един метър зидарията не се прави плътна, а с малки отвори с размер от 2 до 5 см. Те трябва да се разполагат в шахматен ред. След изграждането на конструкцията в пролуките се запълва с трошен камък или чакъл.

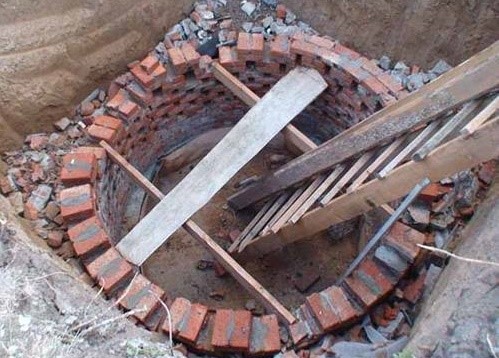

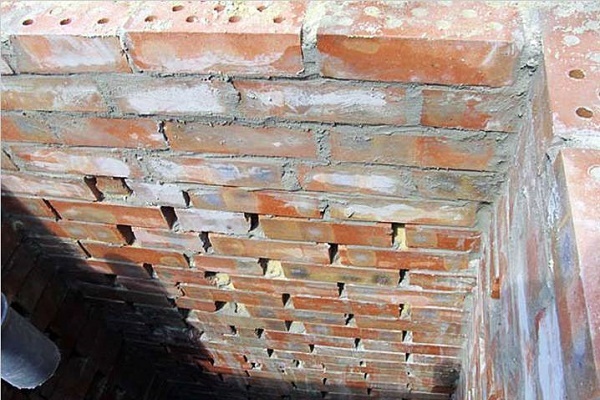

При изграждането на кладенеца е необходимо в зидарията да се направят пролуки за излизане на пречистената вода в почвата.

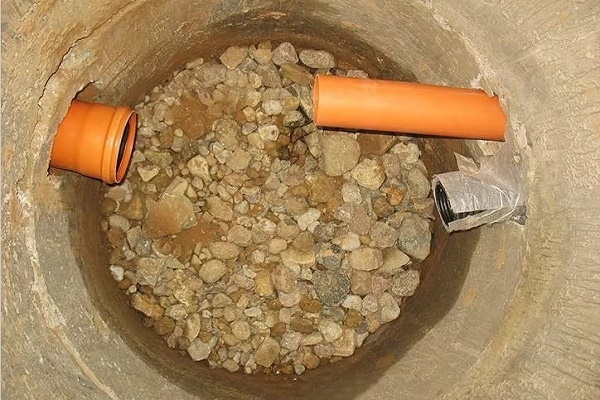

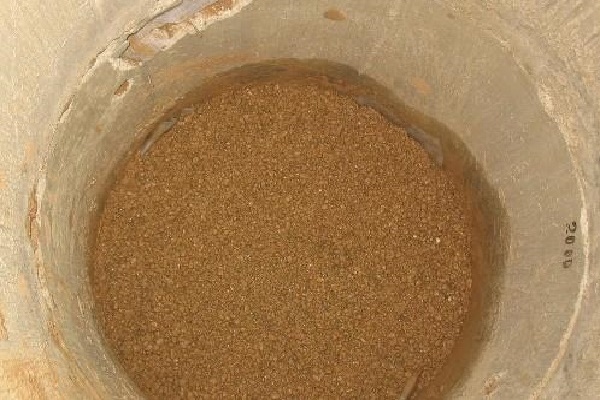

На дъното на конструкцията се извършва запълване на филтриращия слой от трошен камък или чакъл на височина един метър. При това едрите фракции от материала се разполагат отдолу, а дребните – отгоре. Отворът за тръбата, по която ще постъпват отпадъчните води от септика, се прави така, че водата да се излива на струя от височина 40-60 см.

На мястото, където се излива водата, е необходимо да се постави пластмасов лист, за да се предотврати размиването на филтъра. Отгоре конструкцията се затваря с капак или люк с диаметър 70 см. Също така в кладенеца трябва да се направи вентилационна тръба с напречно сечение 10 см. Тя трябва да се издига над земята с 50-70 см.

Стъпка по стъпка инструкция за изграждане на отходна яма от тухли ще намерите в този материал.

Вариант №2 – съоръжение от бетонни пръстени

За устройството на филтрационен кладенец ще са необходими три стоманобетонни пръстена. Един от тях трябва да има отвори с диаметър около 5 см. Може да се купи пръстен с перфорация или да се направят дупки с помощта на коронка за бетон. Също така трябва да се направи отвор за входящата тръба.

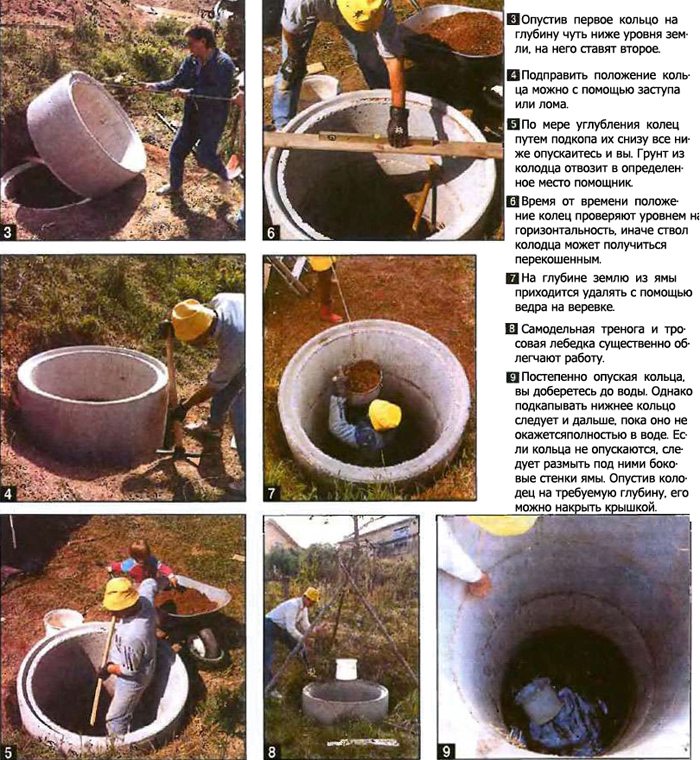

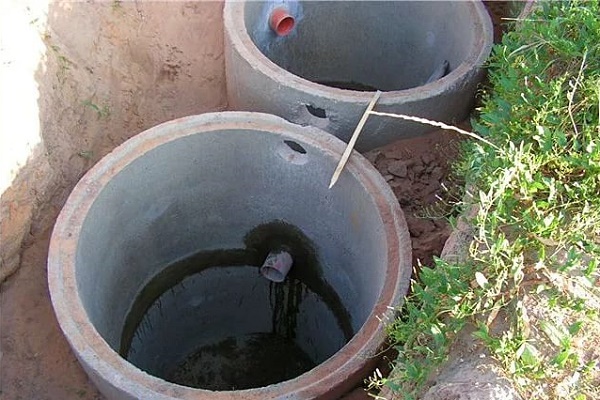

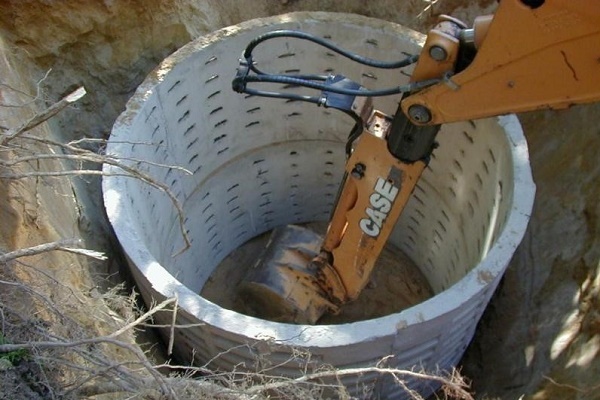

На снимката е показан и подробно описан процесът на монтиране на бетонни пръстени за изграждане на кладенец.

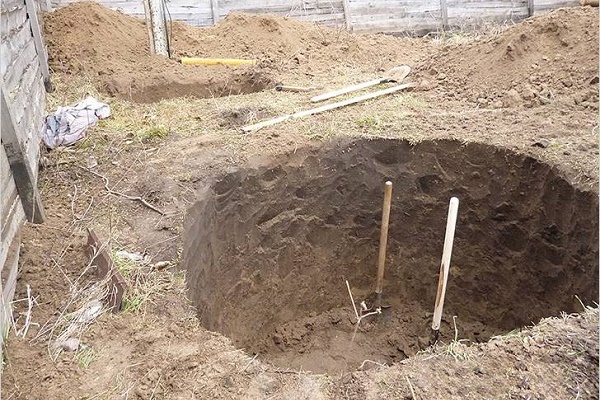

Необходимо е да се изкопае изкоп, чиято ширина е с 40 см по-голяма от диаметъра на пръстена. Перфорираният пръстен се монтира в долната част на конструкцията. Ямата може да не се изкопава, а само леко да се задълбочи площадката, на която се предвижда да се направи кладенецът.

Поставете първия пръстен на земята и изваждайте пръстта отвътре. Постепенно той под тежестта на собственото си тегло ще се спуска надолу. По същия начин се монтират и двата горни пръстена.

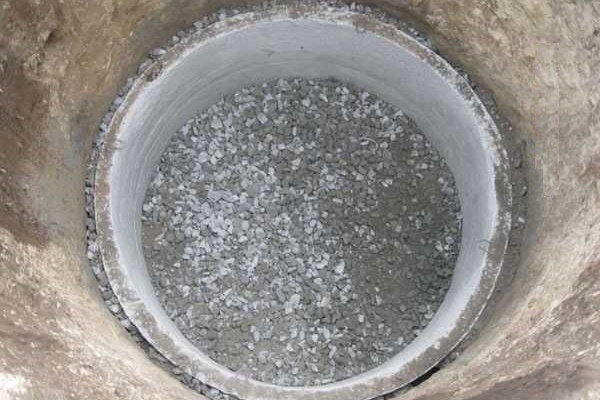

След това трябва да се направи долен филтър от трошен камък или чакъл с височина до един метър и да се запълнят с този материал външните стени на кладенеца до нивото на филтруващия слой. Люкът и вентилационната тръба се монтират по същия начин, както в тухления кладенец.

Още един вариант за обустройство на септик от бетонни пръстени можете да прочетете тук.

Вариант №3 – кладенец от стари гуми

Най-евтиният начин да се направи филтрационен кладенец – да се изработи от употребявани гуми. Такава конструкция може да осигури филтрация на канализационните отпадъчни води на семейство от трима души. Основно такъв кладенец се прави на вилни парцели, тъй като през зимата гумата замръзва и жизнената дейност на бактериите се забавя, а при много ниски температури съвсем спира.

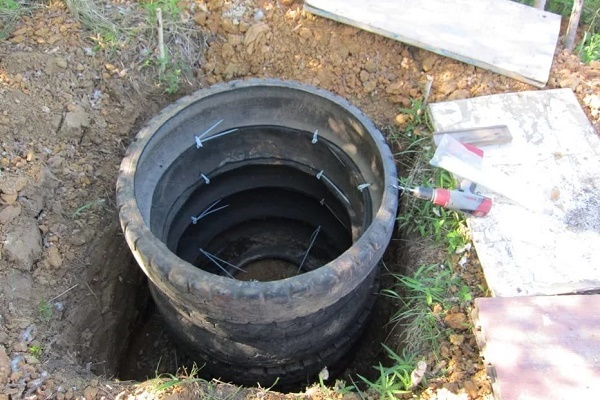

Кладенецът се изработва много просто – гумите се поставят една върху друга и се закрепват помежду си с пластмасови скоби. Шевовете се намазват с уплътнител. Всички останали елементи на конструкцията се изработват в същия ред, както в кладенците, направени от други материали.

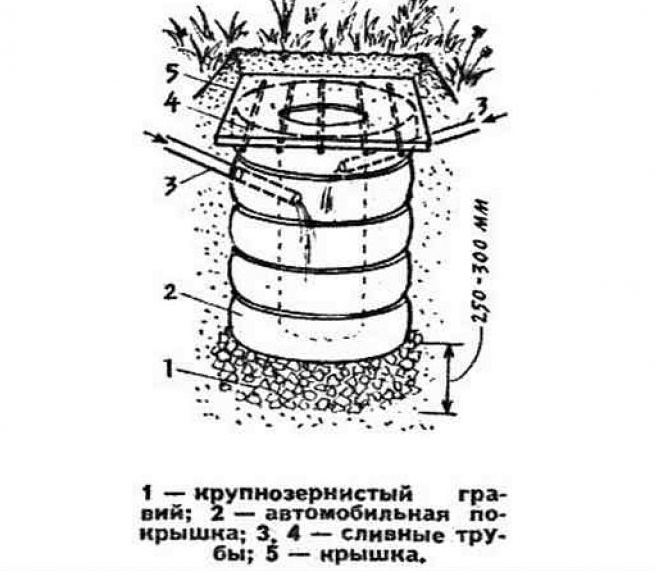

Схема на инсталиране на абсорбционен кладенец от стари автомобилни гуми. Броят на гумите се изчислява въз основа на техния размер и необходимата дълбочина на кладенеца.

Вариант №4 – пластмасови филтриращи съдове

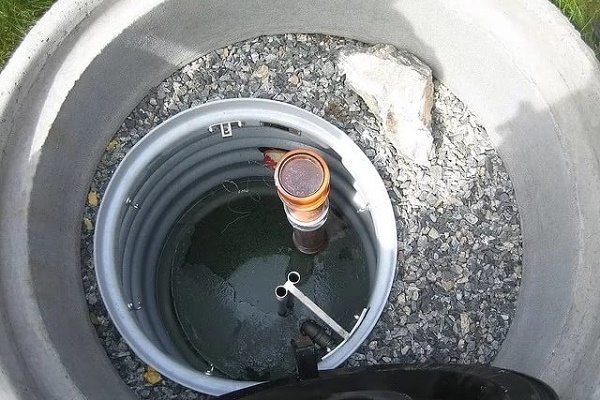

Днес може да се закупят готови филтрационни кладенци от пластмаса, оборудвани с всичко необходимо за ефективно пречистване на отпадъчните води. Разбира се, струват доста, но пък са надеждни, удобни, лесни за инсталиране и поддръжка. На пазара са представени много компании-производители на такова оборудване.

Например, руската компания ПОЛЕКС-ФК, чиято продукция е получила добри оценки от потребителите. Филтрационните кладенци се произвеждат в различни обеми (от 1200х1500 до 2000х3000 мм), което позволява да се избере изделие въз основа на дневния разход на вода в индивидуалното стопанство.

Резервоарите се изработват от устойчива на корозия здрав пластмаса, стените на шахтата са изпълнени от първичен полиетилен. Долното отделение на резервоара е покрито с биофилм и е запълнено с филтриращ слой от трошен камък, чакъл и шлака.

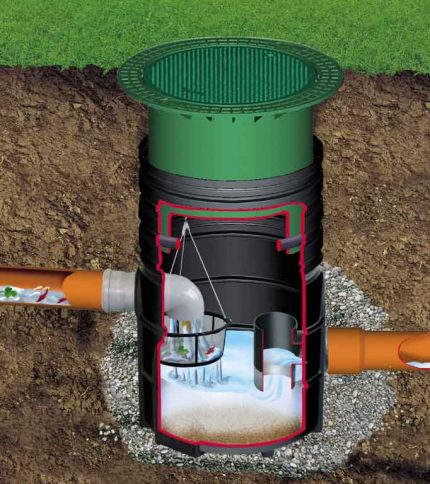

Филтриращият кладенец от пластмаса с тристепенна система за филтрация осигурява ефективно пречистване на водата от примеси.

Изводи и полезно видео по темата

Гледайте видеото и научете как да построите тухлен кладенец:

Видеоклип за изграждане на бетонна конструкция:

Как да направите кладенец от стари гуми, ще научите от следния видеоклип:

Филтриращите съоръжения изпълняват много важна функция – осигуряват ефективно пречистване на отпадъчните води и не пропускат мръсна непречистена вода в земята, която, попадайки в почвите, нанася значителна вреда на околната среда.

Филтриращият кладенец не е толкова трудно да се направи самостоятелно, но ако не искате да се занимавате с неговото обустройство и имате финансова възможност, можете да си купите готов кладенец от пластмаса.

Ако по време на изучаване на материала са ви възникнали въпроси относно самостоятелното обустройство на филтриращи съоръжения, можете да ги зададете в блока с коментари. Там също можете да споделите опит от обустройството на филтриращи кладенци.
