Наклон на дренажна тръба: изчисления, стандарти и особености на монтаж на дренаж на склон

Безупречно проектираният и правилно изчислен дренаж ще събере и отведе подземните води от участъка. Той ще защити основата от преждевременно разрушаване, ще осигури нормален растеж на културните растения. За да се осигури самоток на събраната от системата вода, е необходимо да се осигури наклон на дренажната тръба. А за устройството му са необходими точни сведения, нали?

Всичко за това, под какъв ъгъл се полагат дренажните тръби и как правилно да организирате отводнителната система, ще научите от предложената от нас статия. Следвайки представените от нас технически препоръки, ще можете да проектирате и точно да изчислите дренажната мрежа. Основа за приведените данни са строителните нормативи.

В помощ на самостоятелните майстори подробно е изложена технологията на устройството на системата за отвеждане на вода, досконално е разгледана спецификата на изчислението и полагането на нейните съставни части. За нагледно възприемане на информацията се прилагат снимки и видеоклипове.

Конструктивни особености на дренажа

Съществуват три типа дренажни системи, всяка от които има свои конструктивни особености: хоризонтална, вертикална, комбинирана.

Като работни елементи на хоризонталния дренаж могат да служат:

• тръбни дрени;
• галерийни дрени;
• улеи и траншеи.

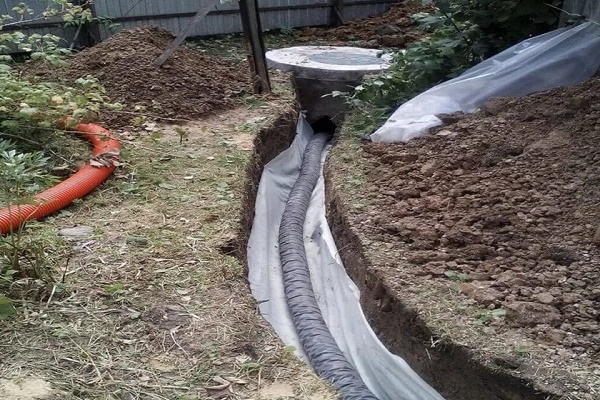

Системата от дренажни тръби в съчетание с филтрираща обсипка (многослойна) – това е тръбната дрена.

Многослойната филтрираща обсипка, в този случай, се прави с цел предотвратяване на попадането в системата на измиваните почви. По стандарти, дренажният контур винаги се оборудва с ревизионни шахти.

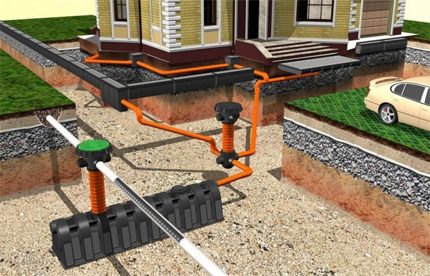

За организиране на дренажната система на строителен обект (участък) могат да се използват различни схеми. Конкретният избор зависи от геоложките условия на местността, от интензивността на валежите и от други фактори.

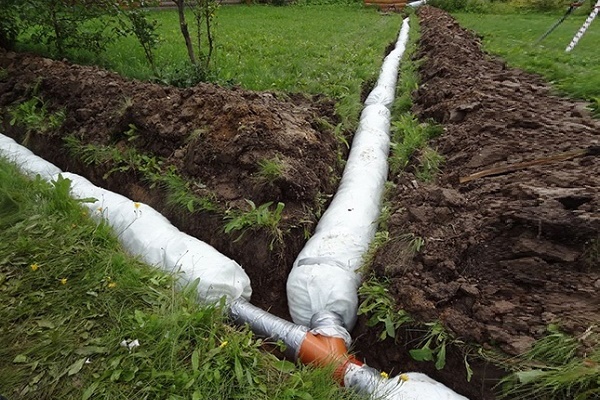

За разлика от тръбните дрени, галерийните дрени се изграждат от тръби с по-голямо напречно сечение. По стените на тръбите има отвори за събиране на оттока.

Процесът на изграждане на галерийните дрени също предвижда изпълнение на обсипка с допълнителна филтрация с геотекстил.

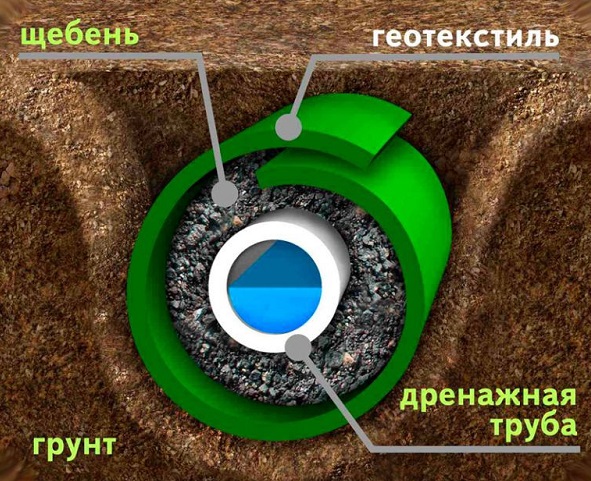

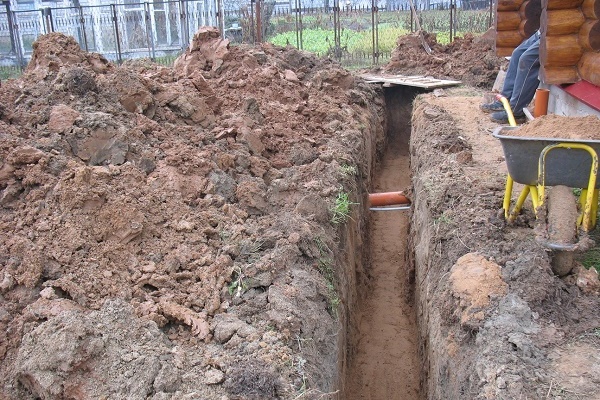

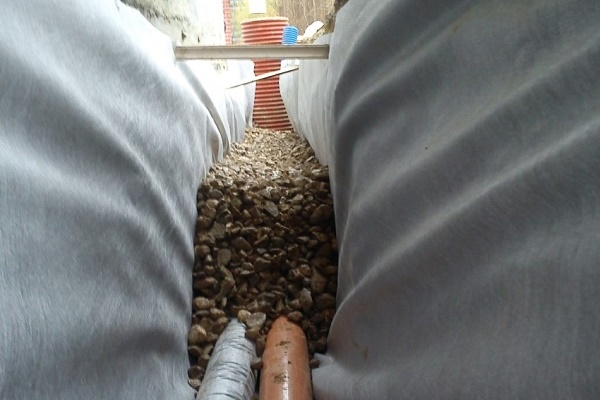

Тръбен дренаж в разрез. Именно по такъв принцип се осъществява устройството на тръбни и галерийни дренажи в съвременните проекти на жилищно строителство. Спазването на стандартите и точността на изчисленията гарантират висока ефективност на дренажните системи.

Дренажна система с улуци и траншеи обикновено се прави в такива условия, когато нивото на подземните води се допуска до кота 1,3–1,5 m. На устойчиви почви траншеите се изпълняват с откоси, на неустойчиви почви траншеите се усилват със стоманобетонни конструкции.

Система за вертикален дренаж се състои от набор от сондажи (кладенци), свързани с колектор. Чрез колекторната линия се осъществява отвеждане на дренажните води с помощта на помпена станция. Също така отвеждането на водите при вертикалния дренаж може да се осъществи чрез изпускане в долните слоеве на почвата.

Комбинирана дренажна система обединява в себе си хоризонтална и вертикална схеми. Характеризира се от специалистите като сложна схема за отвеждане на вода и се изгражда обикновено на територии, където се изисква високоефективно изсушаване на почвите.

Повърхностни и дълбочинни схеми

Изхождайки от изчислителните параметри на задълбочаване на дренажите, различават се повърхностни и дълбочинни схеми за отвеждане на вода. Предназначението на повърхностната схема е събиране и отвеждане на продукти от атмосферни валежи, както и на близко разположени подземни води.

Предназначението на дълбочинната схема е намаляване на нивото на подземните води, тяхното събиране и отвеждане извън границите на парцела, където се намира строителният обект.

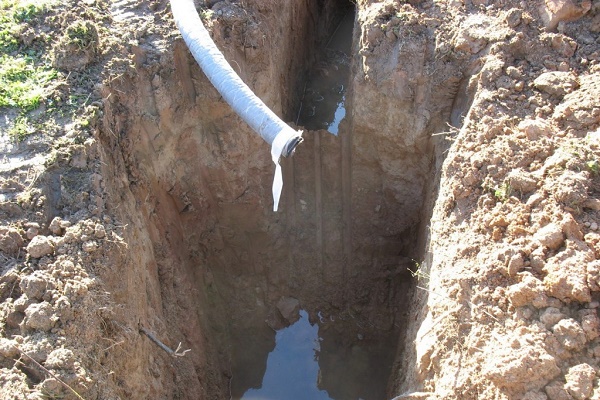

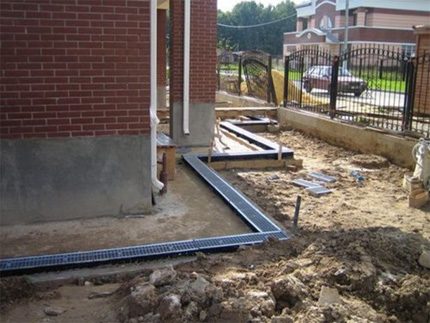

Пример за изграждане на повърхностна система за отвеждане на вода. Повърхностният дренаж е широко разпространен в частното жилищно строителство. Система за събиране и отвеждане на продукти от атмосферни валежи е необходима за всеки случай на строителство на жилищни сгради.

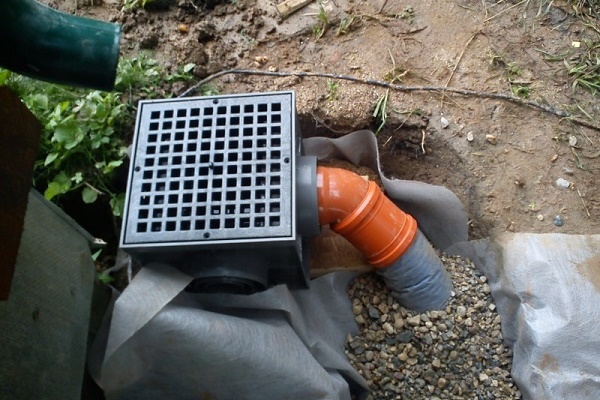

Схема на водоприемници на дъждовни канализационни системи поддържа точково или линейно изпълнение. В първия случай се осъществява отвеждане на дренажните води от локални източници (водостоци, улеи на тротоари, събирачи на входни групи).

Линейната схема осигурява отвеждане на водата по цялата територия на обекта. По правило, на жилищни строителни обекти се прилага комбинирано решение с внедряване на двете схеми.

Дълбочинният дренаж е задължителен практически във всички случаи на частно жилищно строителство и благоустрояване на стопански участъци. Това е ефективна защита на онези елементи на строителните съоръжения, които се разполагат под нулевото ниво (фундамент, сутеренни помещения, коренова система на растенията).

Да се изключи изграждането на дълбочинен дренаж е допустимо на възвишения, където нивото на подпочвените води не надвишава отметка от 1,5 м, където се отбелязва ефективно дрениране на почвата.

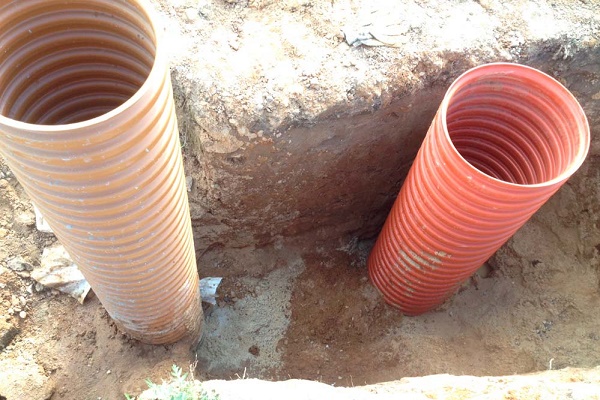

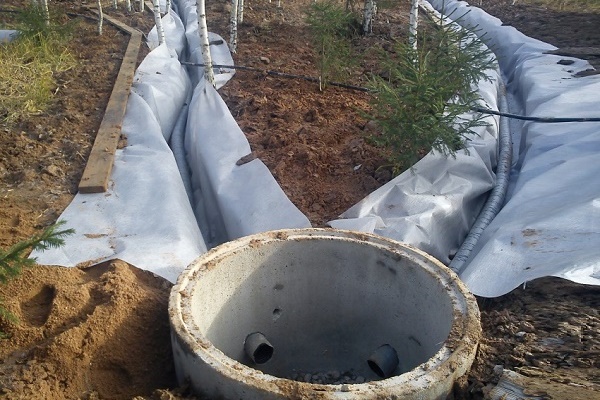

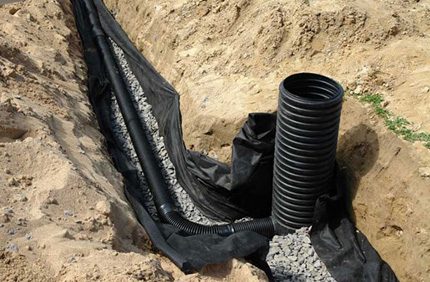

Фрагмент от схемата за полагане на дълбочинни дрени. Обикновено такива схеми предвиждат разполагане на дренажни кладенци – не по-малко от един на всеки 30 метра дължина на магистралата. На прави участъци се допуска периодичност на монтажа на всеки 50 метра.

Проектирането на схема за дълбочинен дренаж изисква изпълнение с висока точност на изчисленията. Дори незначителна грешка в изчисленията може да стане причина за ниска ефективност на системата.

Практиката на монтажа на такива схеми често посочва една разпространена грешка – неточно изчисление на дълбочината на залагане на дрените. Резултатът – неравномерно отвеждане на водата от територията на обекта или, още по-лошо – наводняване на плодородни земи, сутеренни помещения.

На нашия сайт има други статии, където разгледахме подробно изграждането на различни варианти на дренаж. Препоръчваме Ви да се запознаете с тях:

• Устройство на дренаж около къщата: проектиране и изграждане на дренажна система със собствените си ръце
• Как да направите дренаж на фундамент на къщата със собствени ръце: тайни на правилната организация
• Как грамотно да направите дренаж на градински участък със собствени ръце: разбираме правилната технология на обустройване

Изчисления и стандарти за строителство на дренаж

Изчислителните величини, които ще са необходими за изграждане на дренажна система, по правило са:

• размер на диаметъра на тръбопроводите;
• ниво на залагане на тръбопроводите;
• стойности на наклона на тръбите;
• плътност на геотекстилния филтър.

И по-подробно за всеки пункт.

Величина #1 – проектен диаметър на тръбопроводите

Необходимият диаметър на тръбопроводите се изчислява с акцент върху проектните параметри на интензивността на отвеждане на водата.

За частно жилищно строителство обикновено оптимални са тръби с диаметър 100 мм. Тяхната пропускателна способност по стандарт е около 7 л/с, което напълно отговаря на проектните норми в повечето случаи.

Междувременно, увеличението на диаметъра на дрена позволява да се обхване по-голяма работна площ, да се усили ефективността на системата.

Величина #2 – дълбочина на полагане на системата

Нивото на залагане на дренажните тръбопроводи, съгласно съществуващите стандарти, се определя с отчитане на два критерия:

1. Ниво на замръзване на почвата.
2. Дълбочина на фундиране на основата.

Степента на замръзване на почвите е пряко свързана с климатичните особености на местността. Поради това за всяка отделна територия този параметър може да се различава.

Но във всеки случай изчисляването на дълбочината на полагане на дренажните тръби се извършва от крайната точка на замръзване на почвата, като към тази стойност се добавят най-малко 300-500 mm допълнително задълбочаване.

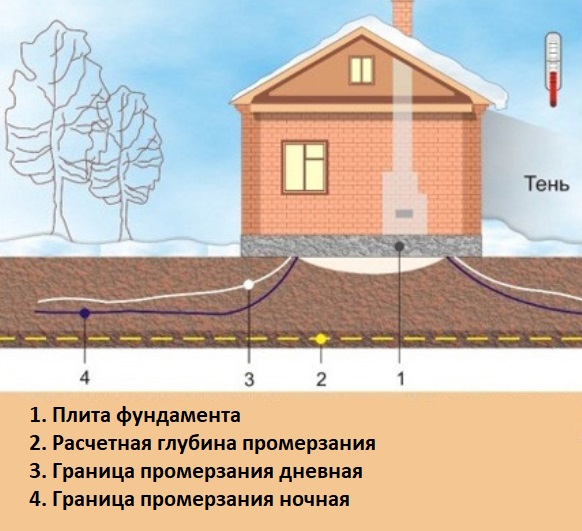

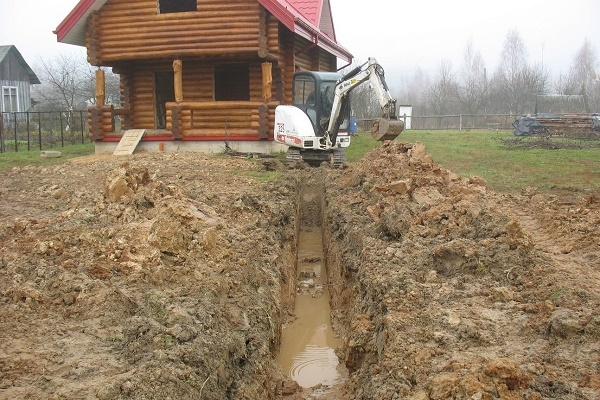

Един от важните изчислителни параметри на дълбочинния дренаж е определянето на степента на замръзване на почвата в участъка, където се намира обектът. Въз основа на изчислителните данни за замръзване на почвите се изчислява дълбочината на полагане на дренажните тръби.

По същия алгоритъм се изчислява фундаментният дренаж, но от крайната точка на залягане на основата.

Величина #3 – наклон на дренажните тръби

Под какъв наклон да се монтират тръбите на дренажната система, ясно посочват стандартите на СНиП. Съгласно тези стандарти, минималните стойности на наклона на дренажните тръби трябва да се вземат предвид допустимата минимална скорост на течението на отпадъчните води.

При това допълнително се уточнява, че за тръби с диаметър 150 mm минимално допустимият наклон трябва да бъде не по-малък от 8 mm на метър дължина, а за тръби с диаметър 200 mm – не по-малък от 7 mm на метър дължина. На отделни участъци от мрежите се допуска намаляване на тези параметри до 7 mm и 5 mm съответно.

Допустимата максимална стойност на наклона на дренажните тръби на един метър дължина – 150 mm. По-голяма от тази стойност е допустим наклон само на отклоненията от санитарно-техническите уреди при дължина на отклонението до 1,5 m.

На неизчисляеми участъци на дренажните тръби, където се използват тръби с диаметър 40-50 mm, е допустим наклон до 30 mm на метър дължина. А за тръби с диаметър 85-100 mm и при същите условия нивото на наклона се допуска да бъде не повече от 20 mm на метър дължина.

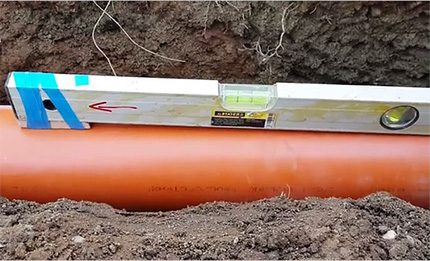

Наклонът на тръбопроводите, съставящи дренажната система, също се отнася към основните изчислителни параметри. Спазването на стандартите за наклон е гаранция за създаване на дренажна система, която ще работи продуктивно – да събира и отвежда водата от участъка.

Ако като елементи за отвеждане се използват улеи, нивото на наклона се приема, като се съобразява с такава скорост на оттока, при която се осигурява ефект на самоизчистване на течността. Допустимото запълване на улеите е не повече от 80% при ширина на улея не по-малка от 20 mm.

Стойността на ширината на улеите се изчислява на базата на резултатите от хидравлични изчисления и зависи от конструктивните особености на елементите. Обаче ако височината на улея е по-голяма от 50 mm, стойността на ширината не може да бъде по-малка от 70 mm.

Величина #4 – необходима плътност на геотекстила

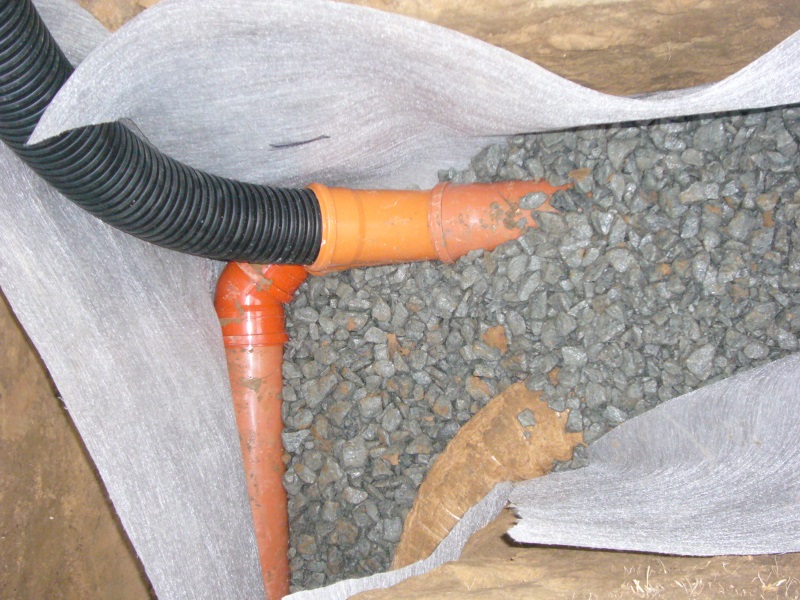

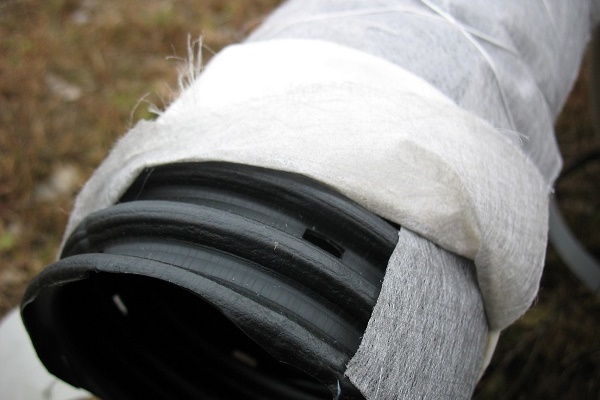

Когато проектът на дренажната система предвижда използване като дренаж на перфорирани гофрирани тръби, се препоръчва заедно с обсипването на такива тръби да се използва геотекстилна филтрираща обвивка (геотекстил).

Геотекстилното платно изпълнява функцията на филтриращ елемент, предотвратява запушването на магистралата с фини частици почва. За получаване на максимален ефект на филтрация се изисква изчисляване на плътността на геотекстилния филтър. Оптималната изчислена стойност за битови дренажни системи се счита за плътност на ниво 100-150 г/м².

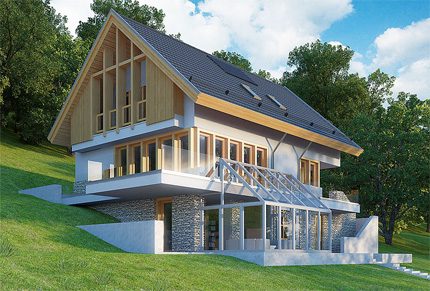

Особености на монтажа на дренаж на склон

Дренажните системи осигуряват отвеждане на отпадъчните води благодарение на наклона на дренажите. Изглежда, че при условие на разположение на парцела на склон водата трябва да се отвежда от парцела по естествен начин, а в изграждането на дренажна система просто няма необходимост.

Обаче работата в такива случаи стои съвсем иначе, и дренирането на парцела на склон става също толкова актуална мярка, колкото и за парцели с наклон под 8%.

Строителството на частни жилищни къщи на стръмни склонове е ежедневна практика. На склоновете водата не се задържа, но този факт не може да се счита за причина за отказ от изграждане на дренажна система.

Разбира се, дренирането на територии на склонове е съпроводено от свои особености. Често почвата на стръмни склонове има нееднородна структура. На различни хоризонти може да се отбележи различно ниво на подземни води.

Поради това не рядко се налага да се прилагат комбинирани типове дренаж, за да се осигури необходимата степен на осушване на цялата територия на парцела.

Междувременно, при строителството на водоотвеждащи системи на склонове с ниво над 8% стандартите допускат отсъствие на дренажни ревизионни кладенци.

Схема и ред на устройството на системата

Организация на водоотвеждането на парцел с наклон над 8% започва с провеждане на геоложки проучвания. По резултатите от проучванията се определят водоносните пластове, нивата на подземните води. На база на получените данни се разработва проект за дренаж на парцела на склона и се извършват строителни работи.

В крайна сметка трябва да се реши задачата за изключване на възможността за размиване на почвата от хаотично естествено водоотвеждане поради стръмнината на склона.

В простия вариант това се прави приблизително така:

1. На горната кота на парцела се създава първата хоризонтална повърхностна дрена.
2. На долната кота на парцела се създава втората хоризонтална повърхностна дрена.
3. Двете дрени се свързват с перпендикулярни траншеи.

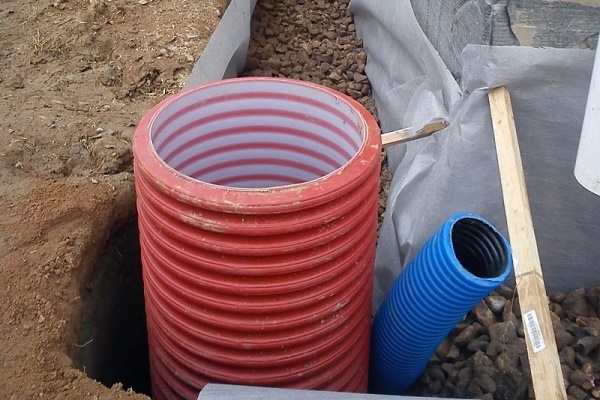

4. От хоризонталната дрена на долното ниво се прави отвеждане в дренажен кладенец.

Ако ландшафтът на парцела има стъпаловидна сложна форма и проектът на обекта предвижда изграждане на подпорни стени, стълби, преходни площадки, за всеки от елементите на проекта е необходимо да се изградят точкови водоотводи, преминаващи в система от линейни водоотводи.

Парцели с голяма площ, разположени на склонове, като правило се оборудват не с единични повърхностни дрени, а с пълноценни системи за събиране и отвеждане на вода от тип «елочка».

Разклонената дрена се устройва на горния хоризонт и се обединява с колекторния водоотвеждащ контур, който обгражда строителния обект. От контура отпадъчните води се прехвърлят в събирател извън парцела или в дъждовна канализация.

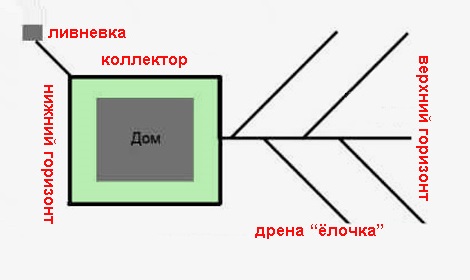

Схема на устройството на дренажа за обект, построен на склон. Обикновено на склонове се изграждат комбинирани дрени, тъй като теренът на стръмнина традиционно се отличава със сложен релеф.

Такова схемно решение се нарича пръстеновиден дренаж. Благодарение на изграждането на защитен контур, разположен по периметъра на обекта, се поема контрол върху нивото на подземните води. От своя страна, «елочка» осигурява събиране на вода от повърхността на парцела и нейното ефективно отвеждане.

Монтажът на пръстеновидните дрени се извършва на известно разстояние от строителния обект. Този фактор позволява изграждането на пръстеновидната дренажна система непосредствено на етапа на експлоатация на битово-стопанските съоръжения.

Трябва да се отбележи, че ефективността на понижаването на нивото на подземните води в границите на вътрешната част на контура пряко зависи от следните параметри:

• дълбочина на полагане на тръбите;
• дълбочина на полагане на галериите;
• дълбочина на сондажите (ако има такива).

На ефективността на защита оказват влияние и размерите на контура.

Изводи и полезно видео по темата

Няколко практически съвета за полагане на дренажни тръби ще ви помогнат самостоятелно да се справите с устройството на дренаж на извънградски парцел.

Защитата на парцели (територии) от пренасищане с влага е актуална задача, която се налага да се решава практически във всеки случай на строителство. Съществуващите разработки на дренажни системи позволяват решаването на такива задачи.

Основният момент е да се изчисли и избере вариант на дренажната система, който да подхожда идеално във всеки конкретен случай.
