Проект на дренаж на парцел: избор на местоположение, наклон, дълбочина, елементи на дренажната система

Ниската филтрация на залягащите под почвата грунтове – причина за излишък на вода в участъка. Тя бавно се оттича в по-долните пластове или изобщо не се просмуква. Там културните растения растат слабо или изобщо не се вкореняват, територията се заблатява, усеща се кал. В такива случаи е необходима дренажна система, която трябва да бъде правилно организирана.

Ние ще обясним подробно как да направите проект за дренаж на участък. Изградената според нашите съвети система ще се справи отлично със задълженията си. Запознаването с предложената информация ще бъде полезно както за самостоятелните собственици, така и за клиентите на ландшафтно обустройство в специализирана компания.

Представени са изпитани на практика схеми за изграждане на системи за отводняване на крайградски участъци. В статията са подробно описани факторите, които изискват отчитане при проектирането и изграждането на дренажа. Предложените за разглеждане сведения са илюстрирани със снимки, схеми и видеоклипове.

Предназначение на дренажа на градински участък

Мероприятията по мелиорация, съгласно нормите (СНиП 2.06.15), се провеждат в горски и селскостопански земи, така че почвата да стане максимално подходяща за отглеждане на овощни дървета, зърнени и зеленчукови култури.

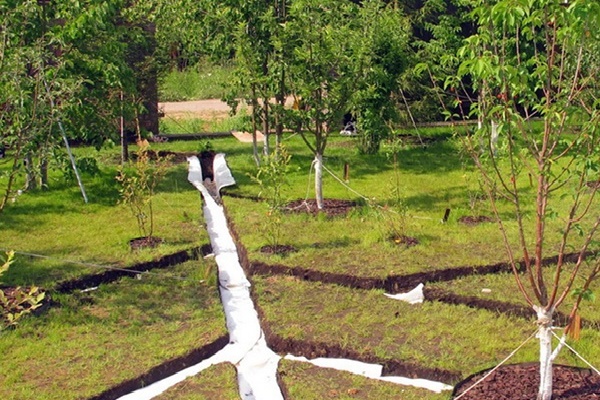

За целта се изгражда разклонена система от открити канавки или затворени тръбопроводи, чието основно предназначение е да осуши прекалено влажните участъци.

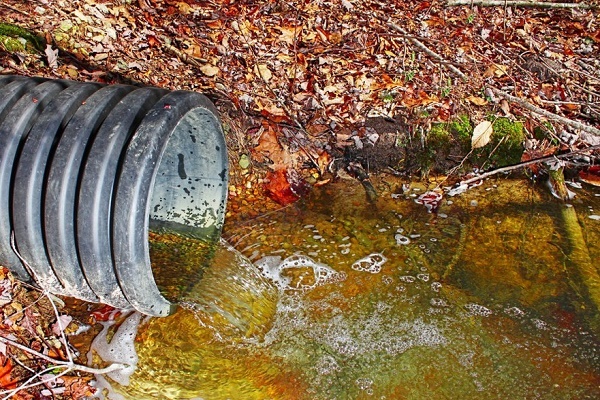

Крайната цел на събирането на вода чрез отклонения и ръкави от различни видове са изкуствени или естествени водоеми (ако условията позволяват), специални дренажни канавки, поглъщащи кладенци или акумулиращи резервоари, от които водата се изпомпва за напояване и поддръжка на територията.

Не рядко задълбочените в земята тръби, ако релефът позволява, се заменят с външни съоръжения – канавки и траншеи. Това са елементи на отвеждане на вода от открит тип, по които водата се движи гравитачно.

По същия принцип се конструира мрежа от тръбопроводи за вилния участък, независимо от неговата площ – 6 или 26 ара. Ако територията страда от чести наводнения след дъжд или пролетно пълноводие, изграждането на водосборни съоръжения е задължително.

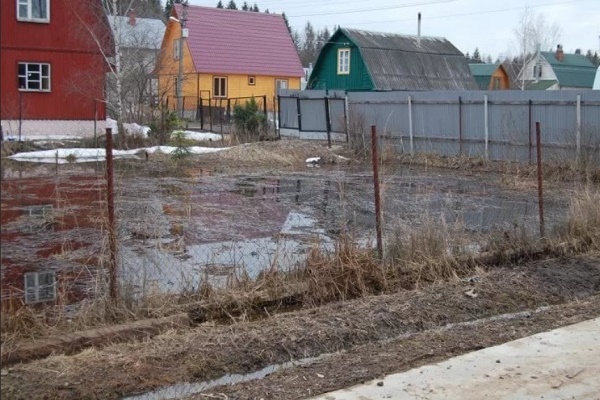

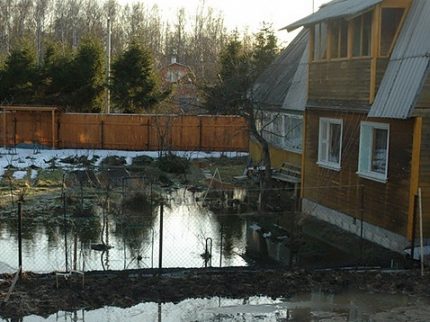

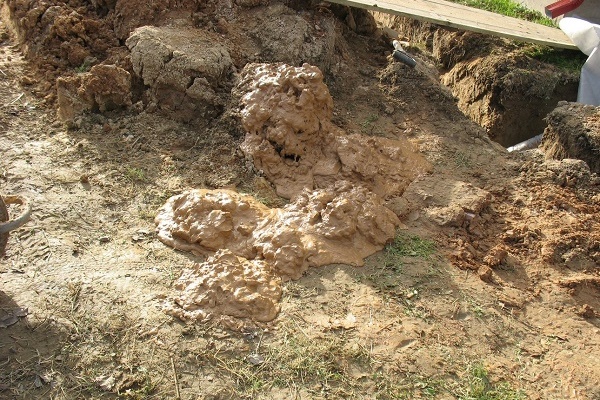

Натрупването на излишна влага се благоприятства от глинести почви: песъчливи глини и глини, защото те не пропускат или много слабо пропускат водата в по-долните слоеве.

Още един фактор, който подтиква към размисъл върху дренажния проект, е повишеното ниво на подземните води, за наличието на които може да се узнае и без специални геолого-проучвателни изследвания.

Ако на територията на вилата са копали котлован за изгребна яма или септична яма, и той се е пълнел с вода, то водоносните хоризонти са разположени в непосредствена близост до земната повърхност. При изграждане на сондаж от сондажна организация ще получите данни за разположението на водните хоризонти от специалисти.

Дори ако основата устои, няма гаранция за запазване на комфортна среда вътре в сутеренните етажи и мазета: възможно е появяване на влага, преждевременна корозия, гъбички и плесен.

С течение на времето овлажнените бетонни и тухлени основи се покриват с пукнатини, които трудно се запълват. Напротив, те продължават да растат, провокирайки размествания на сградите. За да се предотврати разрушаването, още на етапа на строителството на сградата е необходимо да се помисли за изграждане на ефективен дренаж.

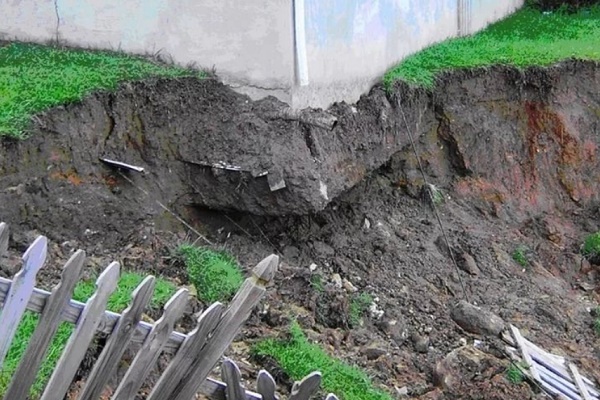

Излишната влага в почвата винаги е опасност за целостта на основата на строителни обекти: къща, баня, гараж, помощни постройки.

Елементи на дренажната конструкция

Какво представлява дренажната система? Това е мрежа, състояща се от различни съставни части, основното предназначение на които е отвеждане и събиране на капилярна вода, съдържаща се в порите на несвързани почви и пукнатините на свързани скали.

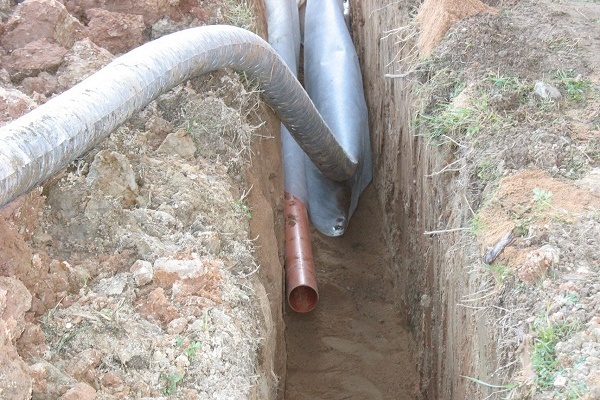

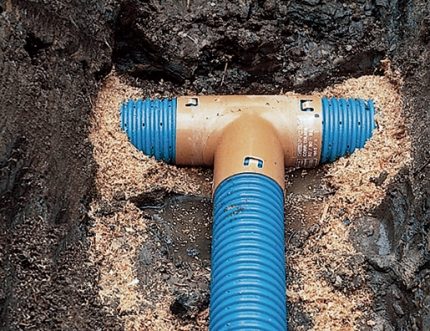

Основните подземни елементи са дренажните тръби. Те не трябва да се бъркат с водопроводни и канализационни, тъй като по тях се движат само водите, намиращи се в горните почвени слоеве. Събирането и отвеждането на дъждовни и топени води се извършва от дъждовната канализация.

Популярни са по-еластичните гофрирани модели. Диаметърът на тръбите зависи от обемите на отвежданата течност, стандартни размери на сечението: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. За централните магистрали се подбират изделия с по-голям диаметър, за разклоненията – с по-малък. Усилените тръби се състоят от 2 слоя.

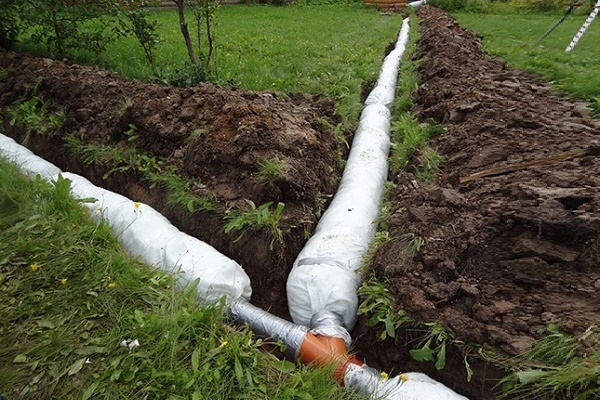

Съвременен тип дренажни тръби – изделия от издръжлива и издържаща на големи натоварвания модифицирана пластмаса (например, ПНД). Стените на тръбите са покрити с филтриращи отвори или прорези, някои видове отгоре са покрити с геотекстил.

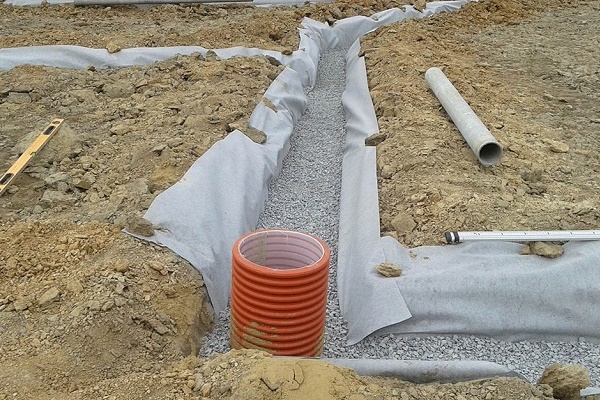

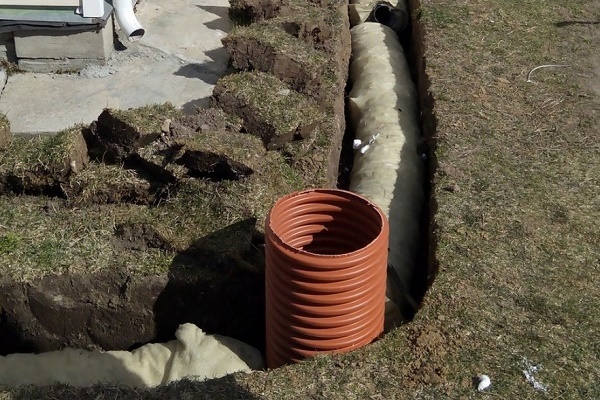

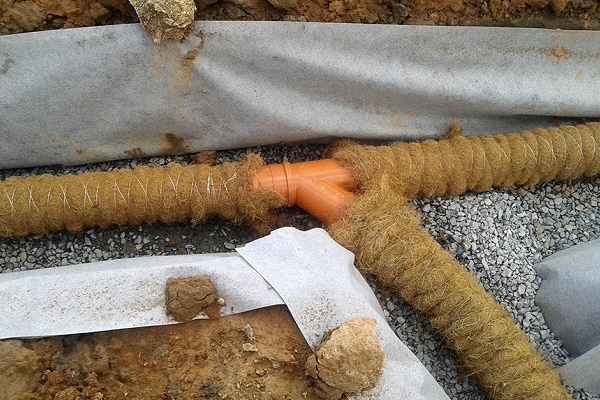

На местата на свързване на няколко ръкава или на участъци, където тръбите се завъртат под голям ъгъл, се монтират технически (ревизионни) шахти от аналогичен материал. Това са широки отрязъци от гофрирани тръби или специално произведени фабрични модели.

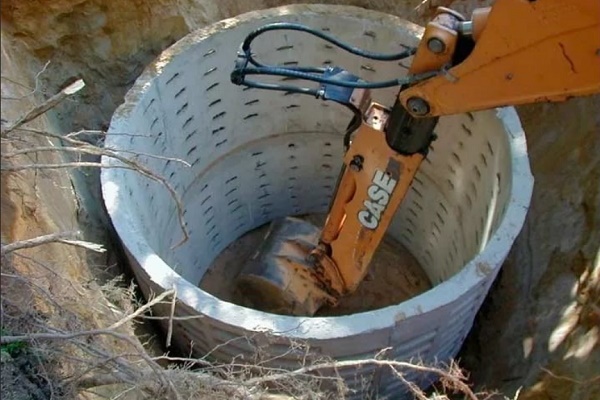

В дренажната система могат да влизат и акумулиращи шахти, които за ефективност се монтират в най-ниските точки на участъка. Акумулаторите се изграждат, ако няма възможност да се изхвърли отвежданата вода в близък водоем. Към шахтите водят всички дренажни магистрали. Те транспортират вода, която често се използва за напояване или за битови нужди.

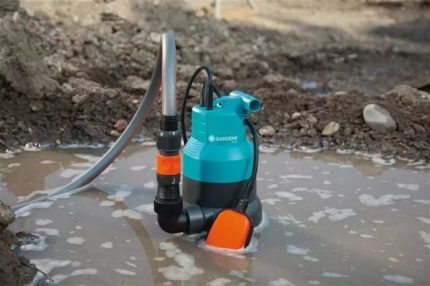

Ако релефът на местността не позволява да се изгради гравитачна система, се прилагат дренажни помпи. Различните модели (най-често от потопяем тип) служат за прехвърляне на вода по тръбите в желаната посока, отличават се с особености на конструкцията и мощност.

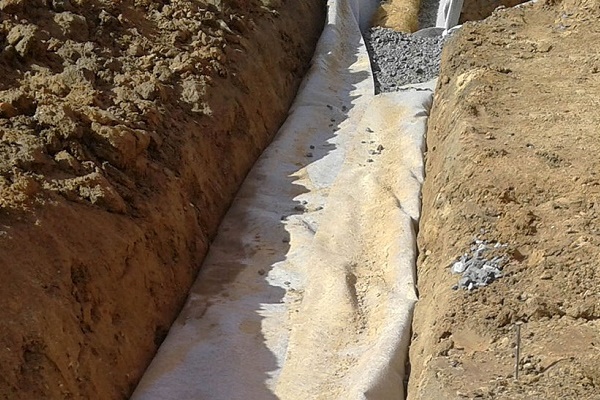

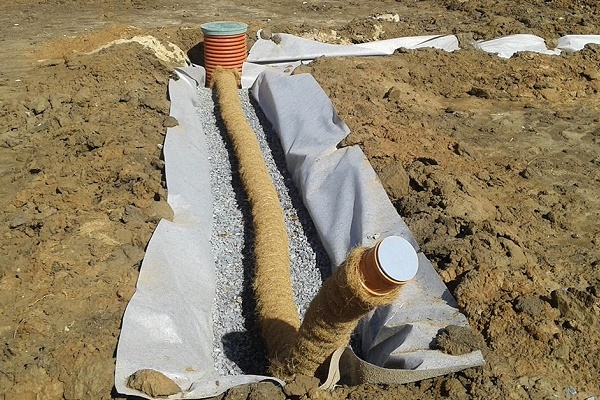

Освен основните елементи на системата ще са необходими фитинги за свързване на тръбите, геотекстил и строителен материал за обустройство на траншеи и шахти (пясък, чакъл или трошен камък, бетонни пръстени, тухли).

Видове системи за отвеждане на вода от участъка

Схемите за водоотвеждане са много, но всички разновидности могат да се обединят в три големи групи: отворени, затворени и комбинирани. Съответно на това се различават три основни вида дренажни конструкции: повърхностни, дълбочинни и също комбинирани. Нека разгледаме особеностите на всеки.

Особености на откритото дрениране

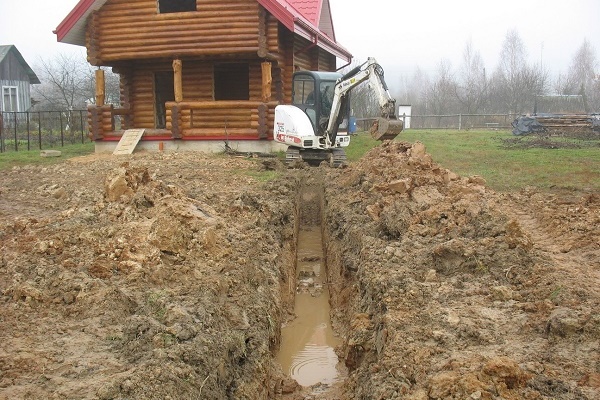

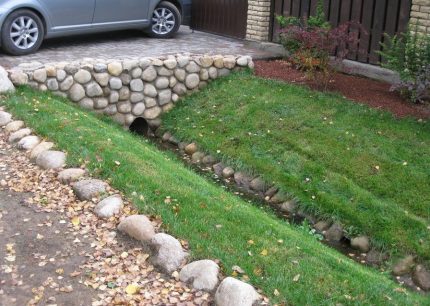

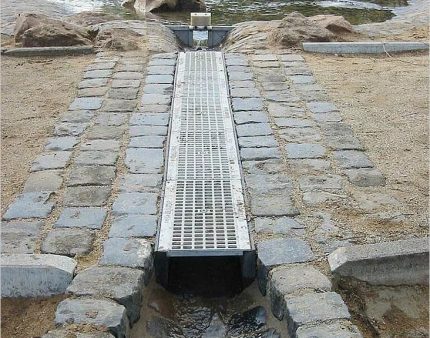

Събирането на вода чрез отворено дрениране се извършва благодарение на система от канавки и траншеи, т.е. обекти, които не са покрити със слой пръст отгоре. Изграждат го за събиране и отвеждане на вода от почвено-растителния слой, т.е. за дренаж на участъка. Принципът на действие на отворената система се основава на способността на подземната вода да се устремява в освободеното от почва пространство, както тя преминава в шахта.

Разполагат разклонена мрежа под малък ъгъл, така че стечената в канавките вода да се движи гравитачно извън границите на участъка (кариера или пожарен водоем) или да се акумулира за напояване в акумулираща шахта.

Стените на канавките на отворената система при необходимост се укрепват с уплътнявана мека глина, облицоват се с калдъръм или плочки. Допустимо е да се извърши укрепване с преплетени помежду си гъвкави клони от храсти или подходящи дървета.

За да не се запушват водоприемниците на дренажната система на участъка с отпадъци и листа, понякога отгоре на канавките се монтират защитни решетки.

Крайната точка за събиране на водите на сплавна дренажна система – естествени (реки, езера, езера) и изкуствени водоеми, както и канавки, дерета, кариери, разположени зад оградите на вилния парцел. Дренажната мрежа от акумулационен тип предполага събиране на транспортираната подземна вода в акумулационен кладенец.

Особености на системата:

• обхват на всички точки на натрупване на вода;
• изчисление на наклона на дренажните траншеи;
• осигуряване защитата на системата от запушване;
• мероприятия за предотвратяване на появата на нови заблатени места;
• разположение на водосборника в най-ниската точка на релефа.

Нормите на ъгъла на наклона на каналите зависят от типа на почвата: за глинеста от 0,002, за песъчлива – от 0,003.

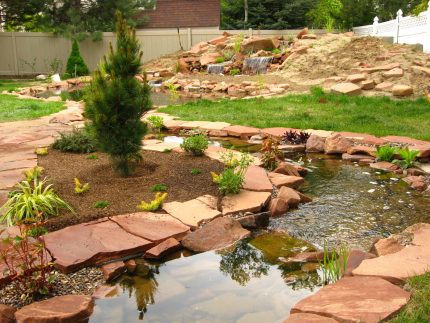

Съществува мнение, че откритият дренаж не е естетичен. Това не е така, защото са разработени множество начини за красиво оформяне на външните водоотводи.

Един от начините – с помощта на помпа да се устрои малък водопад или поток. През сухия сезон каменистото или чакълесто дъно се превръща в «сух поток», който сред зелената растителност също изглежда много привлекателно

Съществен недостатък на открития дренаж се крие в осезаемото намаляване на полезната площ на участъка. Има ограничения по дълбочината на залагане на кювети и канавки, тъй като не се приема да се устройват под 0,5 – 0,7 м от дневната повърхност.

При необходимост да се изгради дренажна система на по-голяма дълбочина се налага да се увеличава ширината на траншеите, да се устройват преходни мостчета, внимателно да се обмисля схемата на дренажа, за да не се затруднява придвижването на хора и лична техника по участъка.

Разновидности на затворения дренаж

За обустройване на закрит дренаж ще е необходим инженерен проект, тъй като всички елементи са под земята, и от правилното им разположение зависи функционалността на системата. Различават се местен и общ вид на дълбочинен дренаж.

Ако Ви е необходимо да защитите основата само на една сграда или да отведете вода от пътя – това е местна разновидност, ако сте решили да осушите целия участък – обща.

Местните видове системи, на свой ред, се делят на:

• пристенни (в глинести почви, на повърхността, по периметъра на постройките – къща, баня, гараж);
• пластови (в почвата под сградата);
• пръстеновидни (в песъчливи почви, около постройките, под основата).

Всички изброени видове закрит дренаж служат за предотвратяване на подтопяване на основата, както и за защита от просмукване на подземни води в приземни и сутеренни помещения.

В зависимост от разположението на дренажните тръби системите се делят на различни типове: хоризонтални (най-търсени във вилите), вертикални и комбинирани.

Всички изброени видове (стенен, пръстеновиден и пластов дренаж) се отнасят към хоризонталната разновидност. Тръбите се разполагат с лек наклон под основата или около нея.

За изграждане на вертикална система се използва помпено оборудване. Това е сложна конструкция, поради което за благоустрояване на частния сектор се прилага изключително рядко. Съответно, и комбинираният тип дълбинно отвеждане на водата не е разпространен.

Изготвяне на проект на дренажна система

За да се постигне максимален резултат и да се създаде действаща система за отвеждане на водите, е необходимо да се изготви проект за дренаж. При изготвянето на схема и план препоръчваме да се опирате на нормативите, представени в СНиП 2.06.15-85. Тук също можете да намерите информация за размерите, качеството и материала на елементите за дренажни системи.

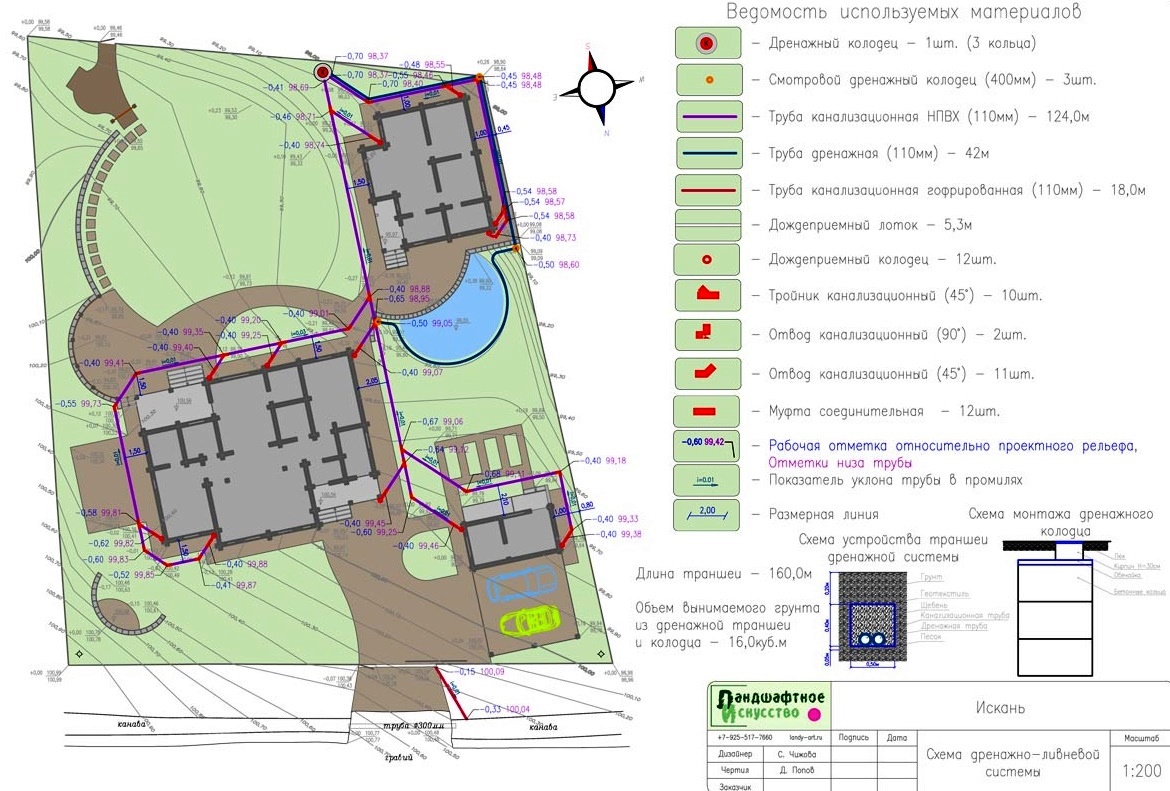

Проектът задължително трябва да включва и общите положения (например, чертеж на системата на територията на вилния участък), и разработена детайлизация на всички елементи – от дренажни тръби до кладенци и сложни възли (+).

Задължително приложение – сметка с посочване на строителните мероприятия и сумите за материали и работа.

Преди изготвянето на проекта е необходимо самостоятелно или с помощта на специалисти да се подготвят следните материали:

• данни за почвата и горните почвени слоеве (състав, технически характеристики);
• план на разположението на всички значими обекти – сгради, басейн, беседки, пътища;
• схеми на основите на постройките в различни ракурси и в разрез, с посочване на размерите и дълбочината на полагане;
• топографска карта на вилния участък с посочване на особеностите на релефа;
• схема на съществуващите повърхностни и намиращите се в земята комуникации;
• данни за хидрогеологичните особености на местността.

Също така на схемите и чертежите е желателно да се посочат декоративни обекти и места за засаждане на зеленина. Това е необходимо, за да не повредят елементите на дренажната система овощните дървета, цветните лехи, алпийските пързалки и др.

Проектите за песъчливи и глинести почви се различават. Например, за песъчливите е по-лесно да се разработи система, насочена към понижаване на нивото на подземните води, а за глинестите най-ефективен е местният открит дренаж.

Напомняме, че дренажната система функционира ефективно само при професионален подход, любителските схеми често не работят.

Правила и нюанси на проектирането

За избора на тип дренаж за селска къща или за разположението на каналите влияят много фактори. Например, голямо значение има релефът на местността. Ако къщата се намира на възвишение, а останалата територия е с лек наклон, то пристенният дренаж вероятно няма да е необходим, а отводняването на подземните води от парцела може да се осъществи чрез създаване на система от канали.

Важно е разположението на подземните води.

Трудности с инсталирането на задълбочени обекти могат да възникнат, ако нивото е достатъчно високо – от 1,5 м в дълбочина. При такова разположение монтажът на дренажна конструкция е необходим както за осигуряване на защита на сградите, така и за безопасно разработване на почвения слой.

Следва да се вземе предвид и характерът на околната местност. Ако територията около парцела е заблатена или наблизо тече река, а в градината изглежда сухо, то с цел профилактика също е необходимо да се проектира дренажна система.

Нека разгледаме по-подробно нюансите, които също трябва да се вземат предвид при полагане на тръбопроводи и канали.

#1: Дълбочина и размери на магистралата

Мястото за разположение на тръбите на затворената дренажна система се избира, опирайки се на проектната разработка с отчитане на наклона към водосборника. Дълбочината на полагане на елементите на системата зависи от нивото на подземните води. За пристенно устройство каналите се изкопават на нивото на основата на фундамента, тъй като целта му е да усили хидроизолационните качества на подземната конструкция и защитата на мазето.

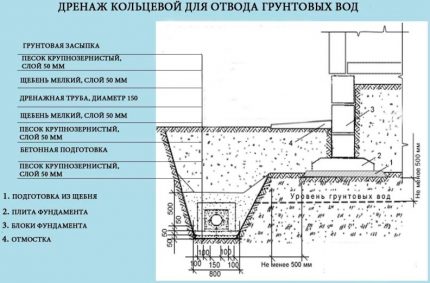

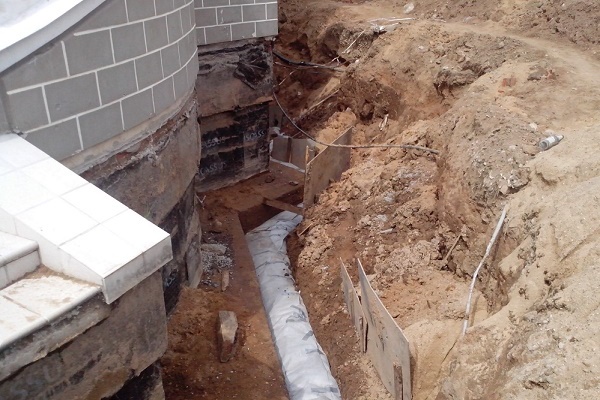

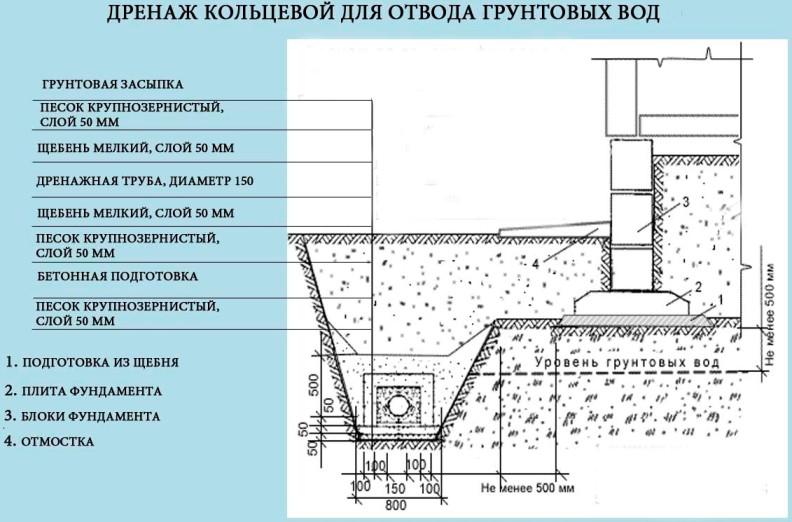

Тръбите, разположени по кръгова схема, се поставят на разстояние до 3 м от основата. Дълбочината на залягане на тръбите е по-голяма от тази на пристенната конструкция и най-често е под нивото на основата (+).

Кръгов дренаж се избира, ако строителството на къщата вече е завършено, съответно са приключили всички хидроизолационни и защитни мероприятия.

Ако почвата на градинския парцел постоянно страда от наводнения от атмосферни валежи или просмукване на подземни води, е необходим системен дренаж по цялата територия. Вариантите са много – от обустройване на система по периметъра до разклонена мрежа, в която са включени всички селски обекти (постройки, пътни настилки, градински парцел).

Посоката на каналите и тръбопроводите е строга – към водосборните съоръжения или канавките, намиращи се извън територията на парцела. В тази посока дренажните тръби се полагат с наклон, необходим за свободното движение на събраната от дрените подпочвена вода към обектите за разтоварване.

#2: Норми за наклон на дренажните тръби

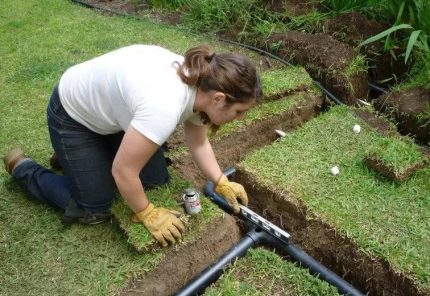

Водата в хоризонтално разположените тръби ще застоява, ако полагането се извършва без наклон, чиито параметри са посочени в нормативните документи.

За глинеста и песъчлива почва, които имат различни степени на водопропускливост, нормите се различават:

• глинести почви и глина – от 0,003 и повече;
• пясък и песъчлива почва – от 0,002 и повече.

Ако се преведат стойностите в милиметри, се получава 3 мм/линеен метър и 2 мм/линеен метър съответно.

Минималните параметри се вземат предвид, че най-малката скорост на движение на водата по каналите и тръбите е равна на 1,0 м/с. Това е възможно, ако дрените са в работоспособно състояние, тоест не са затлачени и не са запушени с пясък.

При изчисляване на максимално възможната скорост се вземат предвид свойствата на околната почва, както и качеството на обсипката. Не може да се прави наклон с интервали – той трябва да се спазва по цялото протежение на тръбопровода/канала. За хълмист терен са възможни варианти на дренаж с препадания, с монтиране на преходи в инспекционните шахти.

Популярни схеми на дренажни системи

Нека разгледаме няколко схеми, които често се включват в проекта за дренаж на къща на вилен парцел. Сред тях са системи за отвеждане на водите от къщата, както и водосборни конструкции от разширен тип.

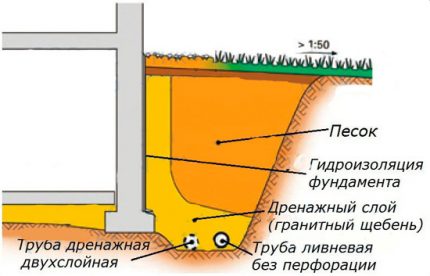

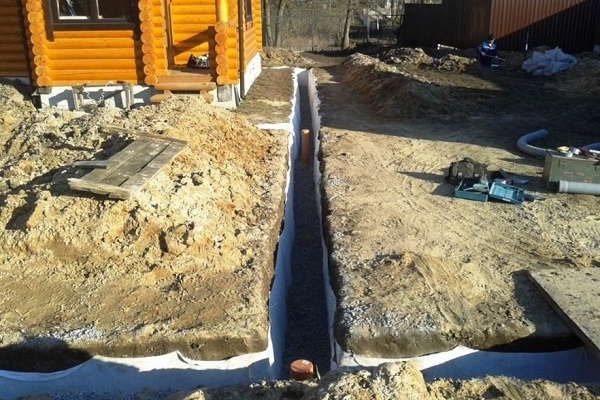

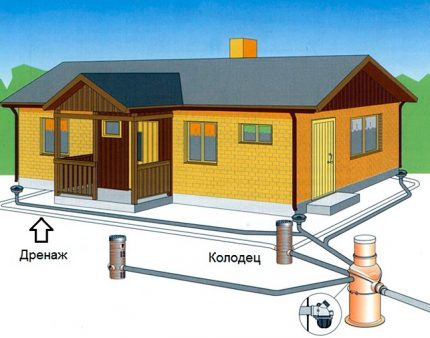

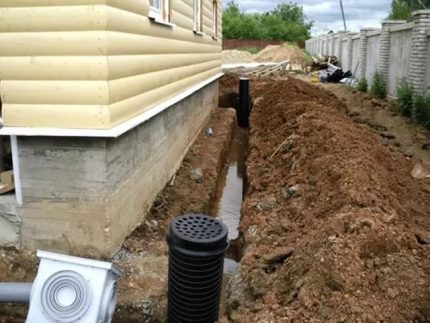

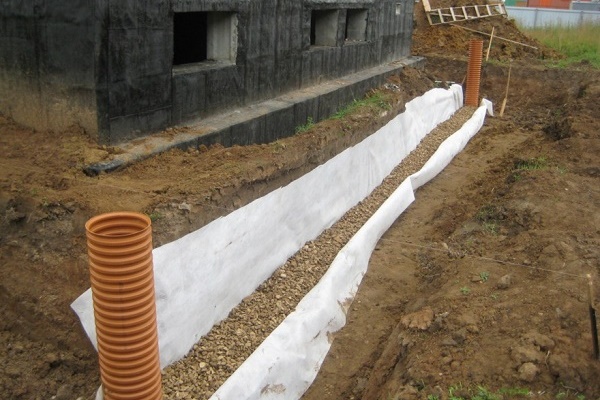

Една от най-разпространените схеми е пристенният дренаж за повишаване на характеристиките на хидроизолационната защита на фундамента и цокъла.

Пристенната система служи като ефективна защита на мазетата и полуподземията от наводнение. Тя предотвратява както разрушителните процеси от външната страна, така и овлажняването на вътрешната облицовка.

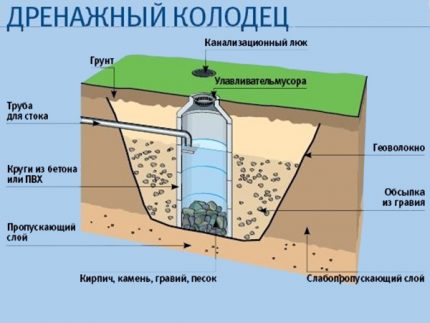

Схемата за устройство на акумулиращ кладенец за събиране и по-нататъшно използване на дренажните води ще бъде полезна за тези, които са свикнали да харчат икономично природните ресурси.

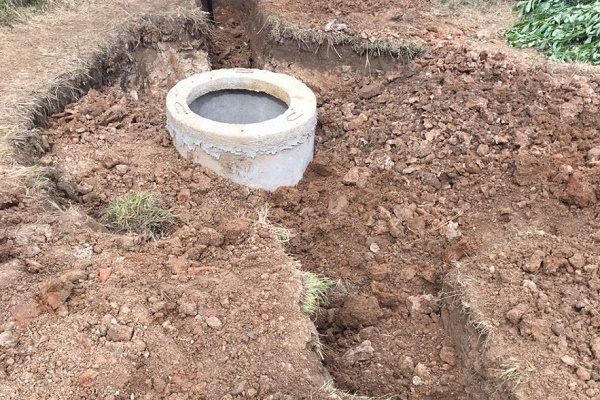

Дренажният кладенец е голям резервоар от пластмаса, тухла или бетон, който се инсталира в най-ниската точка на парцела. Към него водят тръбопроводи и траншеи от цялата територия.

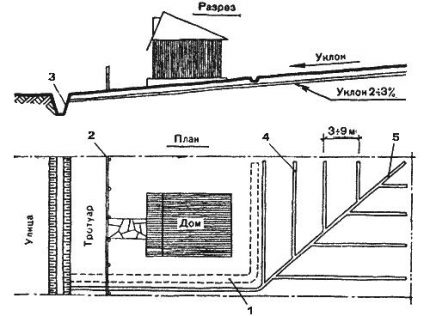

Вариант на схема за отворен дренаж. Оптимален вариант за вилари, които са собственици на парцели с наклон или неравен релеф.

Означения: 1 – водосточна траншея; 2 – ограда на градинския парцел; 3 – канавка извън парцела; 4 – канали или дренажи; 5 – колектор. Разположението на каналите може да се променя в зависимост от конкретните особености на релефа.

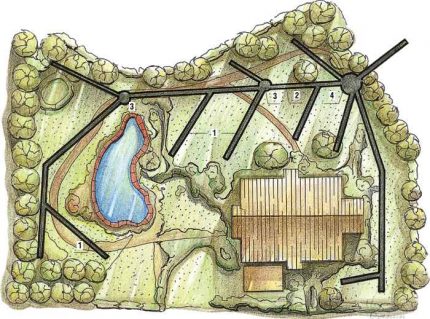

Ескиз на дренажа за благоустрояване на градинския парцел и прилежащата към къщата територия. Съдейки по рисунката, къщата не се нуждае от отделно обустроена дренажна конструкция.

Традиционни елементи на дренажната система: 1 – канали/отводи; 2 – централна магистрала, водеща към колектор/кладенец; 3 – ревизионни кладенци на местата на пресичане на тръбите (за повърхностен дренаж не са необходими); 4 – акумулиращ кладенец или дренажен резервоар.

Безспорно, изборът на схема изцяло зависи от условията на конкретния вилен парцел, следователно проектирането трябва да започне с изучаване на собствената територия.

Изводи и полезно видео по темата

Няколко полезни съвета ще помогнат да разширите знанията за дренажните системи и евентуално ще ви бъдат полезни при изграждането на съоръжения или траншеи със собствени ръце.

Видео #1. Препоръки за изграждане на бюджетен дренаж за защита на фундамента:

Видео #2. Полезна информация за различни начини на дренаж:

Видео #3. Съвети за избор на дренажни тръби:

Проектирането на дренажна система е отговорно занимание, с което ще се справи само специалист. Неправилното полагане на тръби или грешки при конструирането на инженерни съоръжения могат да нанесат значителни щети.

За защита на къщата или парцела от подземни или дъждовни води ви съветваме да се обърнете към проектна организация. Това не изключва възможността да извършите сами някои дейности по ландшафтно благоустрояване.

Искате ли да споделите собствен опит в устройството или експлоатацията на дренажна система? Имате ли въпроси или полезни сведения по темата на статията? Пишете, моля, коментари в разположения по-долу блок.
