Пристенен дренаж на фундамента: специфика на изграждане на система за отвеждане на вода

Извънградските участъци с идеални хидрогеоложки условия се срещат изключително рядко. Основно се получават с природни недостатъци, с които може и трябва да се борим. Така, за борба с подпочвената и наводнителната вода се изгражда пристенен дренаж на фундамента. За неговата ефективна работа трябва да се знае спецификата на устройството. Съгласни ли сте?

Ние предлагаме да се запознаете с проверените на практика правила за изграждане на пристенен дренаж. Достоверната информация ще бъде полезна на собствениците, които желаят сами да направят система за отвеждане на вода. Статията ще бъде полезна и на тези, които поръчат работата в специализирана компания, за да контролират нейното качество.

В нашата статия е подробно изложена поетапната технология на изграждане на система, която изсушава почвата около основата на къщата. В статията са дадени препоръки за експлоатация на дренажа. При разглеждането на непростата тема ефективна помощ ще окажат снимките и видеоприложенията.

Предназначение на пристенния дренаж

Доста проста, но конструирана по точно изчислен проект, дренажната система изпълнява няколко важни функции.

Например, тя ефективно защитава от наводняване сутеренния етаж (ако има такъв) или мазето, с което обикновено разполагат както вилите, така и малките селски къщи за временно пребиваване.

Решението за необходимостта от строителни мероприятия трябва да се вземе, като се опираме на два „сигнала“: разположение на водните хоризонти на разстояние по-малко от половин метър от долната точка на фундамента или вероятност за поява на високи подпочвени води в опасна близост до сградата.

Още една от причините за изграждане на пристенен дренаж на фундамента е агресивният състав на подпочвените води. Разтворените в течната среда вещества влияят негативно върху материала на фундамента, като с времето го разрушават. В този случай трябва да се прецени целесъобразността на двойна защита – дренаж и надеждна хидроизолация.

Системата за пристенен дренаж, изградена по всички правила и норми, изсушава голяма площ по периметъра на сградата, като същевременно дренира разположените наблизо декоративни и малки архитектурни форми на ландшафта.

При нарушаване на оборудването на отмостката или при постоянни течове на вода в зоната на фундамента (например при неправилен монтаж на водосточно оборудване) възникват размествания на наситените с излишна влага набъбващи почви. За да не се получава деформация на бетонови или тухлени конструкции, също е необходим дренаж.

Понякога в процеса на строителство на сградата се налага да се проведат мероприятия, които предизвикват промяна на разположението на подземните води. Съответно в тези случаи също е необходимо да се погрижите за функционална дренажна система.

Ето списък на някои нежелателни проектни решения:

• изграждане в близост до постройката на затворени участъци без надлежно изпомпване на течност;
• недостатъчно обмислена система от водостоци и елементи на дъждовната канализация;
• оборудване до къщата на басейн, езерце или друг водоем с нарушена система на филтрация и авариен излив;
• нарушение на технологиите на строителство на сградата (необмислен коефициент на филтрация на обратната засипка);
• в почвата са инсталирани подпорни стени, които препятстват оттичането на водите.

Всеки от изброените фактори може във всеки момент да стане причина за наводняване на фундамента, с което впоследствие ще бъде трудно да се справите.

Ако вземем предвид статистическите данни, пристенният дренаж е най-разпространеният вид дренаж в частните имоти. Той по-добре от останалите защитава конструкциите от разрушаване от вода, която неизбежно се появява по време на силни порои или пролетно топене на снеговете.

Мероприятията по изграждане на дренажни конструкции се изпълняват, като се опират на разпоредбите на СНиП 3.07.03-85 (конкретно за дренажа) и СНиП 3.05.05-84 (за тръбопроводите).

Принцип на работа на дренажната система

Действието на дренажа напълно съответства на основното му предназначение – отвеждане на излишната влага на безопасно разстояние. Грешка би било да се счита, че една тръба, положена по периметъра на къщата, може да се справи с този проблем.

Всъщност това е цял инженерно-строителен комплекс, който се бори с излишъка на влага, като защитава основите и мазетата, но без да изсушава прекалено околната територия.

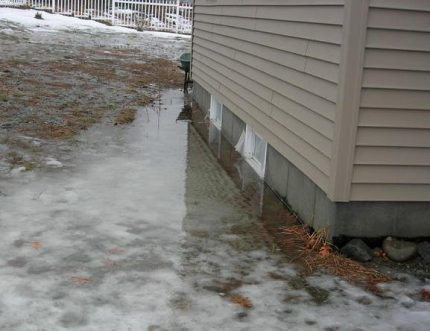

Пристенният тип дренаж е целесъобразен в условията на глинеста почва и глинести почви, когато топените, дъждовните и подземните води не могат самостоятелно да напуснат зоната, разположена около сградата. Сложната конструкция от тръби, кладенци и отклонения премахва излишъците на вода достатъчно ефективно, въпреки бюджетната цена.

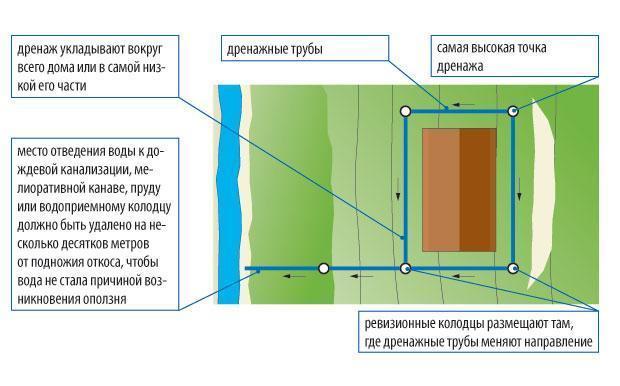

Една от най-простите конструкции на пристенния дренаж: монтаж на дрени по периметъра на сградата, ревизионни кладенци по ъглите (понякога са достатъчни два), отвеждане извън границите на градинския участък (+)

Една от популярните схеми предполага свързване на две системи – дренажна и дъждовна – в зоната на накопителния кладенец, който обикновено се намира в най-ниската точка на прилежащата към къщата територия.

На практика нерядко използват вариант, при който дренажният тръбопровод се врязва в наблюдателните кладенци на дъждовната канализация. Това обаче е възможно само при едно условие – ако общият обем на отпадъчните води не надвишава нормите, изчислени за инсталираното оборудване.

Ако зоната на източване е разположена над нивото на водата в накопителя, се налага да се инсталира помпено оборудване. Популярен вариант е потопяема дренажна помпа, подбрана по мощност.

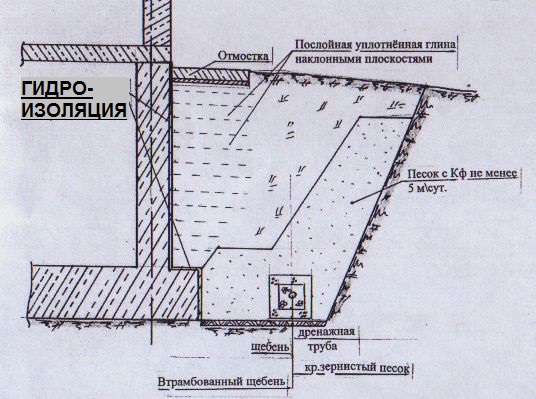

Съществуват два варианта за изграждане на дренаж около основата: традиционен и по-надежден. Традиционният е монтаж на тръби с гравийна запълване, филтър и глинен замък. Неговата работоспособност е доказана от десетилетия.

Глиненият замък, който е един от важните елементи на системата, за увеличаване на водонепроницаемостта се трамбова на слоеве. Той отсича подземните води от основата, създавайки по този начин непреодолима за водата бариера (+)

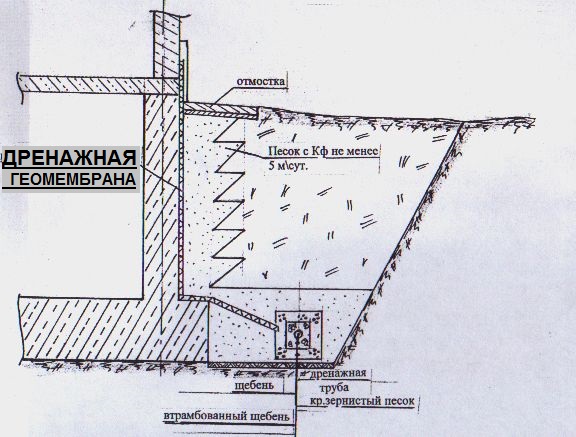

По-надеждният модерен дренаж се отличава с оформлението на основата. По цялата ѝ ширина се фиксира геомембрана, чиито характеристики не отстъпват на глинения замък.

Монтажът на геомембрана е по-икономичен от гледна точка на устройството: не е необходимо да се изкопава дълбок ров, да се търси нужният сорт глина, да се транспортира тежък товар до строежа, да се извозва излишната пръст (+)

Процесът на монтаж е много по-прост поне защото не е нужно да се правят изчисления и да се изчислява ъгълът на наклона на глинената „тапа“. В момента практически всички схеми за пристенен дренаж включват прилагане на геомембрана, защото това е надеждно, практично, бързо и ефективно.

Технология на изграждане по стъпки

Процесът на устройство на дренаж за основата може да се раздели на няколко етапа. Първата стъпка е съставяне на проект, който е по-добре да се повери на професионален инженер. Проектът трябва да съдържа общи чертежи и схеми, подробно описание на дренажното оборудване, план за действие, бюджет.

Стъпка #1: Планиране и извършване на изчисления

Съгласно нормите, дрените се полагат по протежение на стените на сградата на нивото на основата на фундамента или под него с 0,3-0,5 м. Това предотвратява натрупването на влага в горните слоеве и провокира отвеждането на подземните води към по-ниски нива. Параметрите на наклона са стандартни – 0,02 м на всеки метър тръба.

Да предположим, че при отчитане на нормата разликата между началото и края на 40-метров тръбопровод е 0,8 м (2 см х 40). Тези изчисления са важни за оборудването на траншеите.

Ако къщата е с проста правоъгълна конфигурация, наблюдателните кладенци се изграждат само по 2 ъгъла. По-големите по площ сгради, които имат по-сложна форма, се оборудват с 4 кладенци.

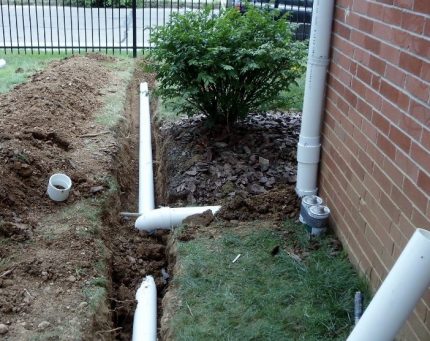

По протежение на целия тръбопровод трябва да се поддържа наклон от горните точки към накопителния кладенец, който се разполага в най-ниската точка на релефа спрямо целия парцел. Отводът от кладенеца също се полага с наклон – но вече към отводнителна канавка (овраг, водоем).

При изчисляване на общата дължина на тръбопровода не забравяйте, че той ще бъде разположен на известно разстояние от фундамента, тоест дължината на клона по протежение на една стена ще бъде поне с 2 м по-голяма от дължината на самата стена.

Ако няма възможност да се осигури гравитачна система, е необходимо да се включи помпено оборудване. При избора на дренажен модел са важни налягането (височина на повдигане на водата) и производителността. Оптималната мощност на битовите модели е 400-1000 W.

Стъпка #2: Подготовка на материали и инструменти

С появата на пазара на нови строителни материали конструирането на дренажната система стана много по-лесно. Полимерни тръби и фитинги за тях, еластични изолации, геомембрана, геотекстил – всички изброени изделия могат да бъдат закупени в строителен супермаркет.

Не е необходимо да се приготвят, както преди, специални разтвори за хидроизолация на фундамента или да се търси в околностите глина с особени технически характеристики.

И така, за изкопа на траншеята ще са необходими следните инструменти:

• нивелир;
• перфоратор;
• лопата;
• ведро;
• кирка или лом;
• количка;
• трамбовка за уплътняване на засипката.

Основното оръжие – работните ръце, колкото повече са те, толкова по-бързо ще протече процесът на копаене и обратна засипка.

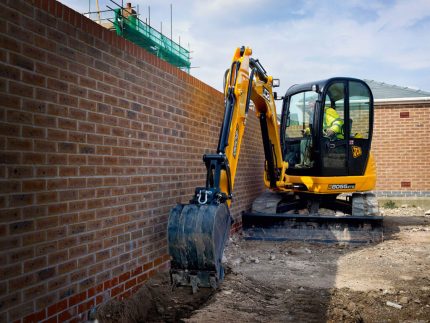

При необходимост можете да наемете мини-багер и камионче за извозване на почвата. Техниката обикновено е необходима за копаене на дълбок изкоп, а за устройство на дренаж на вилна къщичка канавите могат да бъдат изкопани ръчно.

За устройство на тръбопровода са необходими полимерни тръби (ПНД, поливинилхлорид, полипропилен), както и муфи и колена от аналогичен материал. Няма да попречи и уплътнител за външни работи.

Ако зоната на полагане на тръбите не е под нивото на замръзване, както препоръчват СНиП, а на малка дълбочина, може да се наложи изкуствена изолация, предотвратяваща появата на ледени образувания и ледени тапи.

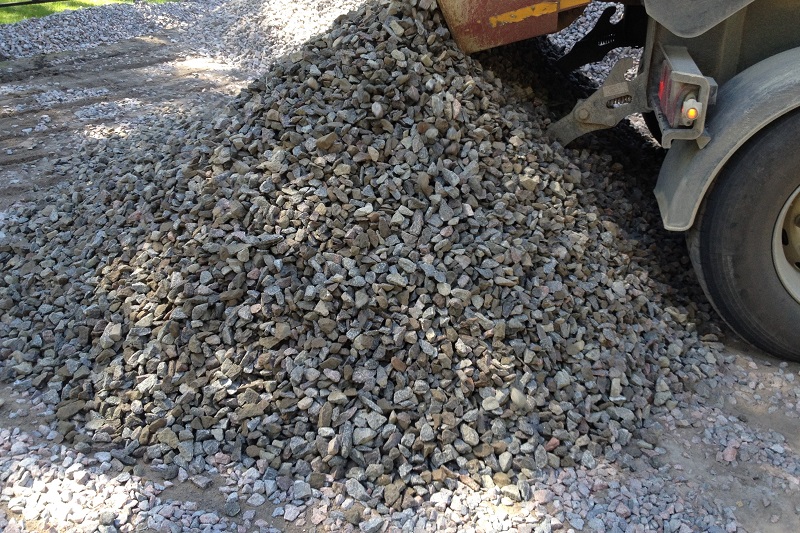

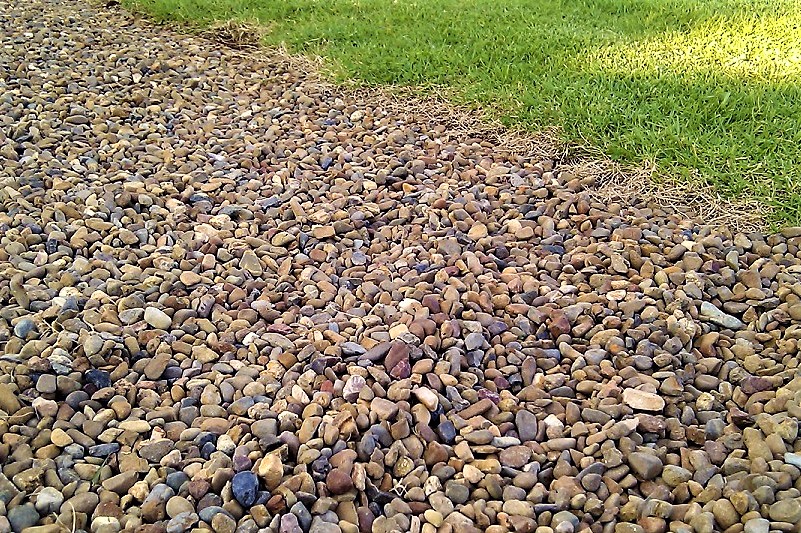

Устройството на филтриращия слой се извършва с помощта на геотекстил и чакълна (гравийна) засипка с фракция 0,3-0,4 см, както и едър пясък. За хидроизолация могат да се приложат традиционни битумни мастики или профилирана мембрана, но е по-добре да се използва комбиниран метод за защита на фундамента.

Стъпка #3: Избор на дренажни тръби

Отделно ще се спрем на избора на дренажни тръби, защото те са основните части на водоотвеждащата система. По препоръки на СНиП, могат да се прилагат керамика, азбестоцимент и пластмаса, но в последно време първите два варианта практически не се използват.

Керамичните и азбестоциментовите изделия са по-тежки от полимерните аналози и имат по-крехка структура. Пластмасовите тръби (дрени) се отличават с малко тегло, което е предимство при транспортиране и монтаж, както и с високи показатели на якост и износоустойчивост.

Материал за производство на тръби – ПП, ПНД и ПВХ. Дрените от пластмаса не се деформират под налягане на почвата, понасят агресивния състав на подземните води и имат дълъг експлоатационен срок (до 40-50 години).

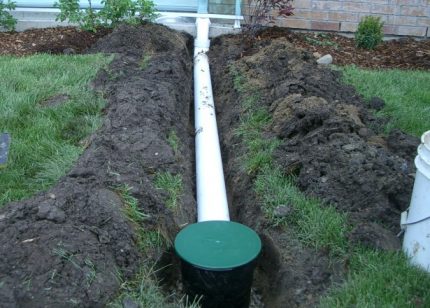

Наред с полимерните тръби се прилагат и фитинги от същия материал: муфи, преходници, тройници. Комплектът от фасонни елементи трябва да се закупи заедно с дрените.

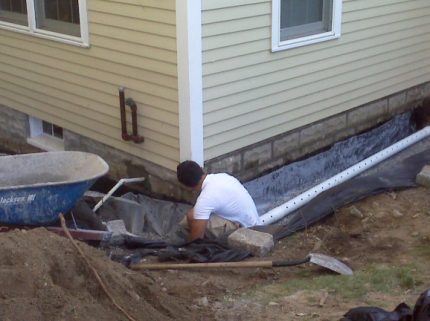

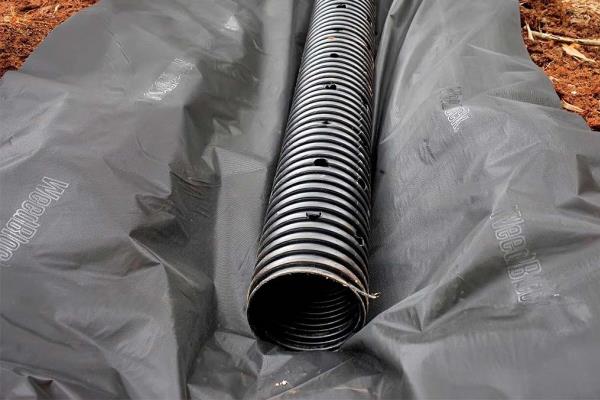

Основната разлика на дрените от обикновените тръби – прорезите, които при полагане се разполагат отстрани. За защита на отворите от запушване с парчета почва и тиня се използва ефективен филтър – геотекстил. Съществуват гладки и гофрирани видове, вторите са по-еластични и същевременно твърди.

Изборът на вид, сечение и начин на монтаж на дрените зависи от типа на почвата и обема на водите. Например, ако на участъка за строителство на сградата преобладава чакълеста почва, не са необходими допълнителни мероприятия за създаване на филтър – достатъчно е да се изкопае траншея и да се инсталира тръбопровод.

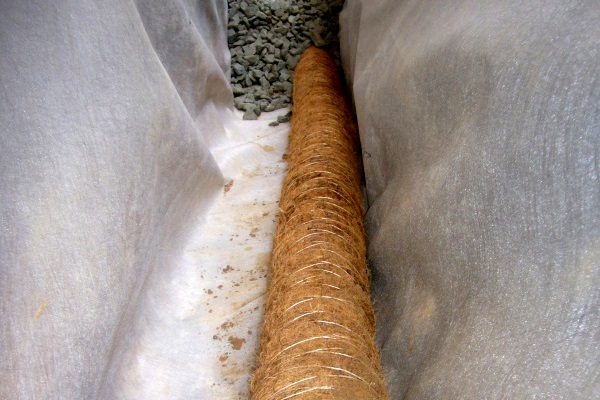

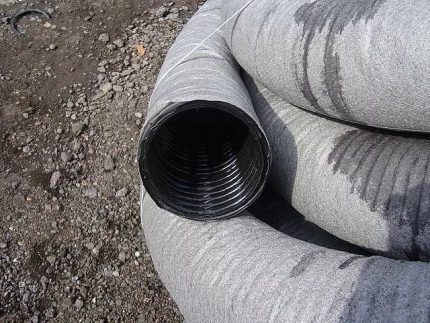

Икономичен и практичен вариант на дрените – тръби със слой от геотекстил. Фабричната филтрираща обвивка съкращава времето за монтаж и увеличава ефективността на дренирането.

За тръбите, разположени в глинести почви, е задължителна чакълева подложка с дебелина 0,20-0,25 м, а в глинесто-песъчливи почви се изисква допълнителна защита от затлачване под формата на обвивка от геотекстил. Максимално внимание изискват конструкциите, поставени в песъчлива почва: необходими са и чакъл, и геотекстил.

Стъпка #4: Изграждане на траншеи – земни работи

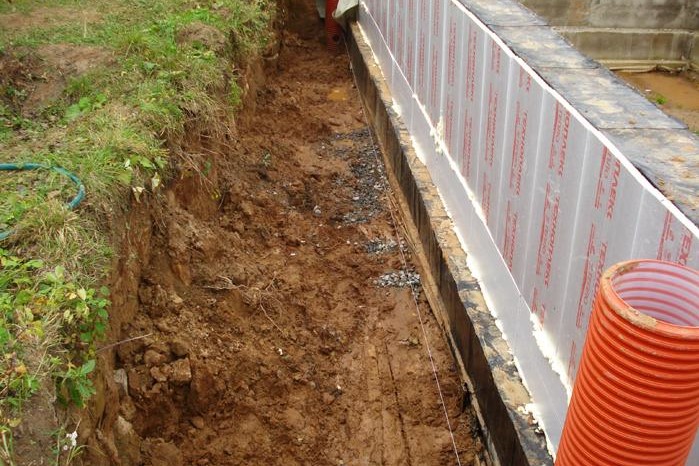

След като подготвите материала, можете да пристъпите към разчертаване на мястото за полагане на дрените. За да ви е по-лесно да определите обема на работата, по контура на изкопите се поставят колчета и се опъва връв между тях. Земните работи са най-трудоемката част от изграждането на дренажа.

При изкопаване на изкопите е необходимо да се следи за лек наклон на дъното към накопителя. За точност се използват нивелир и латове, с помощта на които лесно се определя разликата във височините.

За по-точното спазване на нормите за наклон обикновено се използва пясък, който е част от филтъра. Между другото, при използване на дрени от заводско производство, комплектовани с геотекстилен слой, друга „възглавница“ не е необходима – достатъчна е пясъчната.

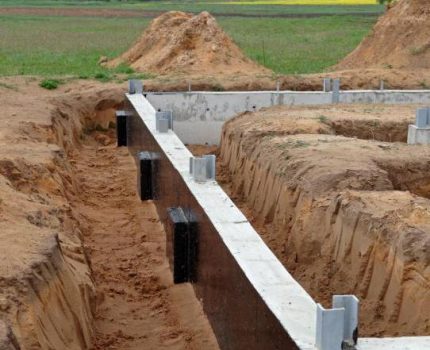

След извършване на земните работи ще остане голямо количество изкопана земя. Част от нея ще ви послужи за обратна засипка, а останалата земя може да се използва за оформяне на градинския парцел, морави, градина или цветна леха.

След като оформите изкопа по протежение на фундамента, е необходимо да изкопаете котлован за накопителния кладенец и още един канал – за отвеждане на водата зад оградата (ако цялата вода не се планира да се използва за поливане или технически нужди).

Няколко съвета с оглед на СНИП:

Стъпка #5: Хидроизолация на фундамента с мембрана и битум

Хидроизолацията на бетонните части на фундамента е необходима във всеки случай: дори ако вътре в сутерена няма складово помещение или хранилище за консервирани зеленчуци. Плътният слой от защитен материал ще увеличи здравината на бетонните конструкции и ще ги предпази от редовно подкопаване от подземни води, ако дренажната система не се справя с обема им.

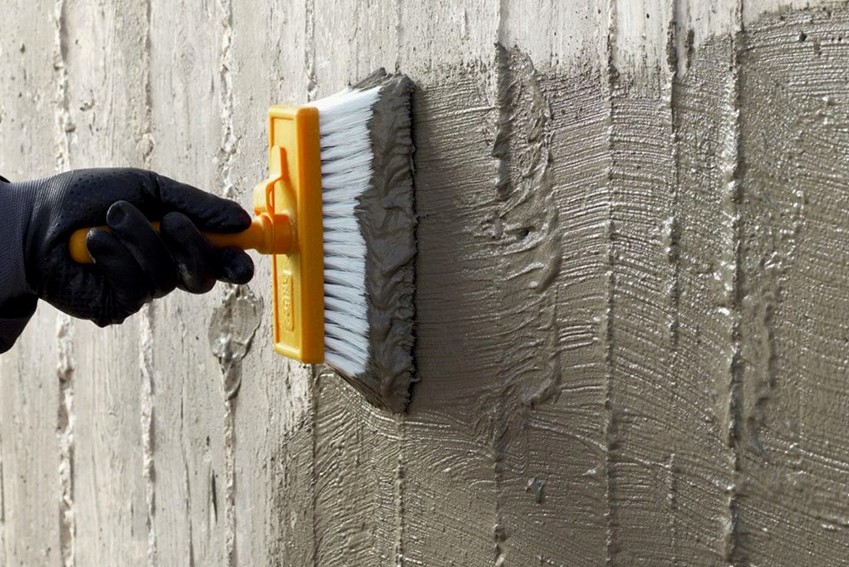

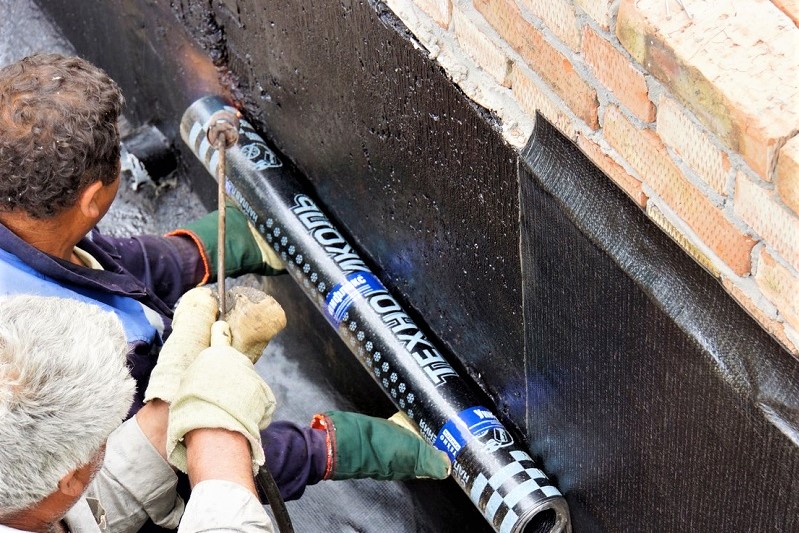

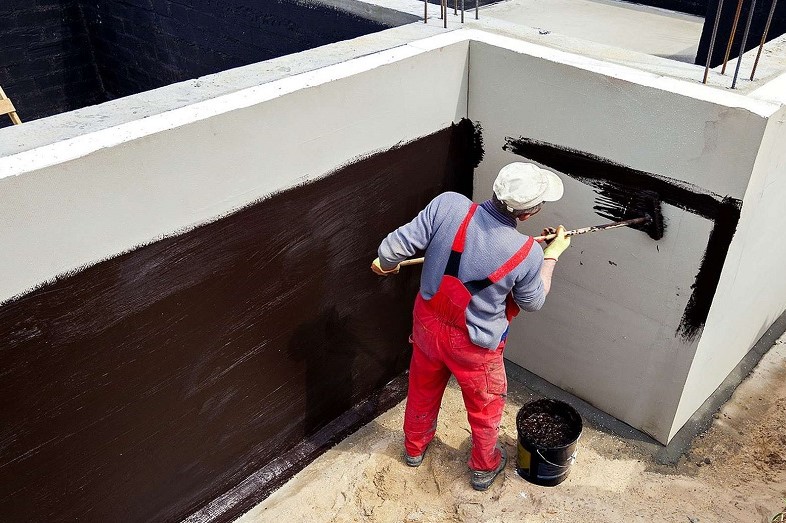

За обработка на стените на фундамента традиционно се прилага битумна мастика – за увеличаване на водоотблъскващите качества тя се нанася на няколко слоя. В местата на съединения на бетонните конструкции допълнително може да се направи армировка от стъкловлакно.

Дебелината на битумния слой зависи от дълбочината на полагане: до 3 м е достатъчен 2-милиметров битумен слой, над 3 м – до 4 мм. Когато битумът изсъхне, по цялата ширина на фундамента се фиксира ППМ – профилирана полимерна мембрана от рулонен тип.

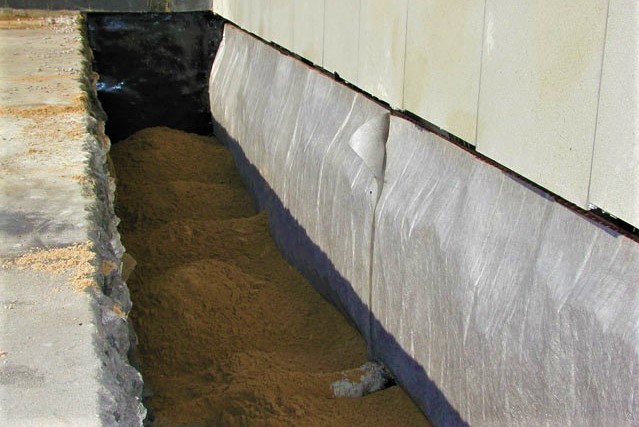

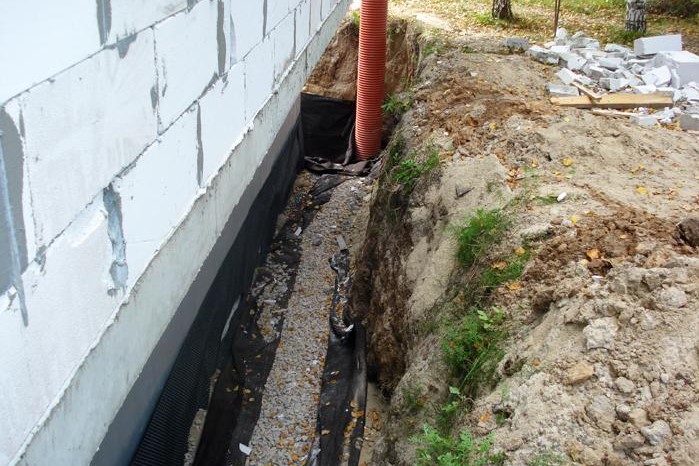

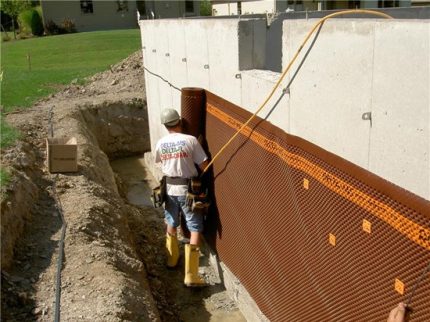

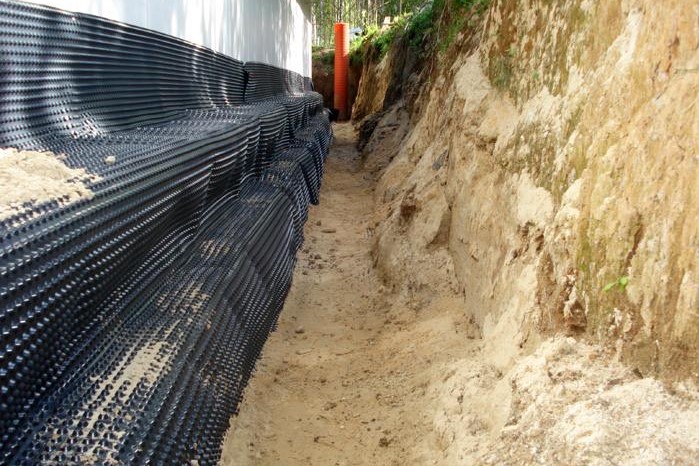

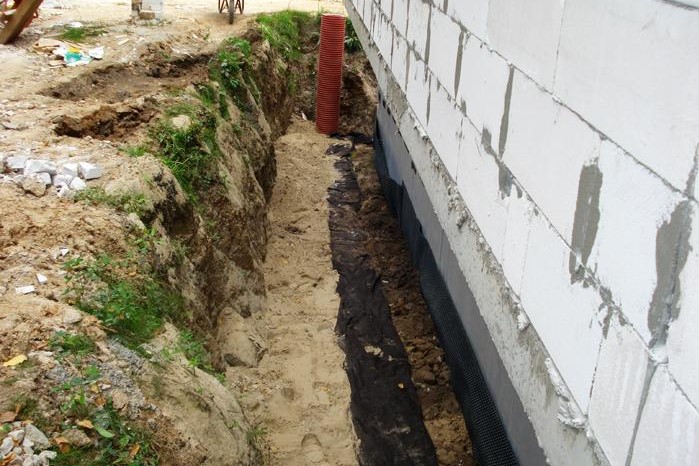

ППМ – това е плътен водоустойчив полиетиленов фолио с рифелована повърхност. Издатините с височина от 8 мм до 20 мм увеличават здравината на материала и позволяват на водата свободно да се стича надолу.

По-скъпите видове ППМ първоначално са оборудвани със слой геотекстил. Съществуват и трислойни изделия, допълнително усилени с полиетиленово фолио. Рулонът се разточва по дължината на фундамента, като се стараят да се оставят колкото е възможно по-малко съединителни места.

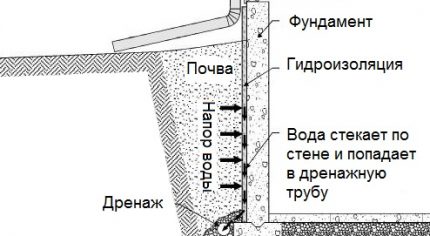

Схема на разположението на дрените и хидроизолацията. Мембраната се монтира с шиповете навън, към почвата. При липса на фабричен слой геотекстил, той се фиксира отделно, от страната на издатините.

Принципът на работа на мембранната защита е прост: водата прониква през геотекстила, сблъсква се с водоустойчивия полиестерен материал и се стича надолу, към дренажните тръби.

В зависимост от начина на хидрозащита на фундамента и полагане на дрените е необходимо да се подготвят отделни строителни материали:

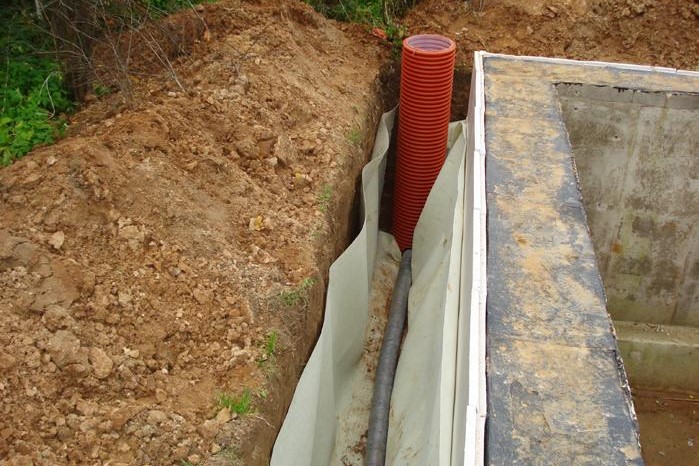

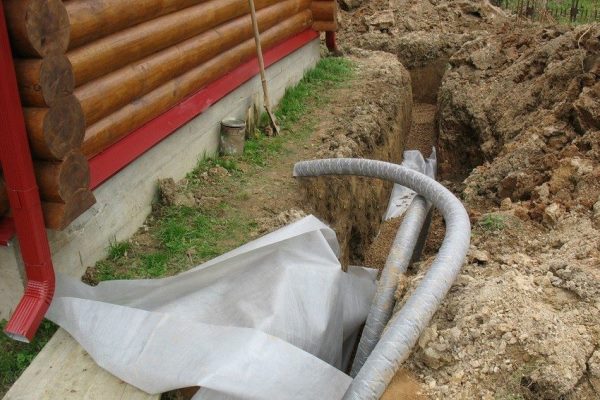

Стъпка #6: Полагане на тръбопровода по периметъра

Да предположим, че необходимият наклон на дъното на траншеята (2 cm/1 m) е отчетен още на етапа на изкопаване.

Общоприетият начин на полагане на тръбите изглежда така:

• Изсипват на дъното слой пясък (0,15-0,20) m.

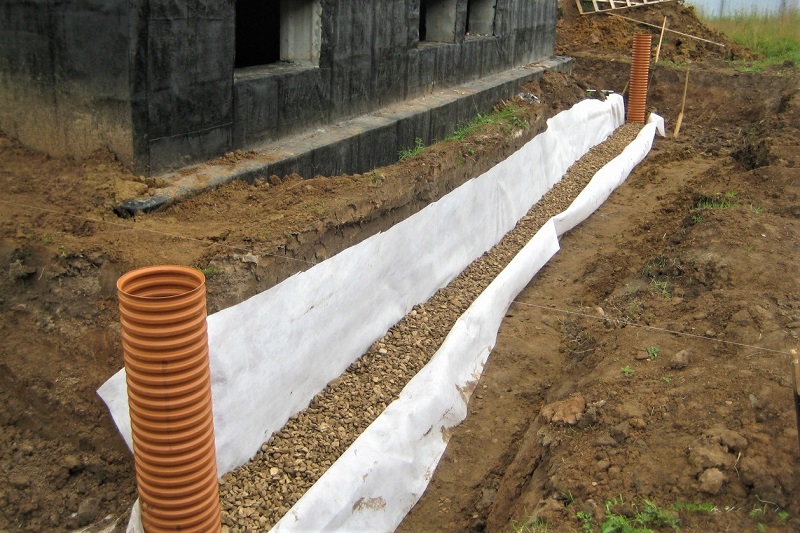

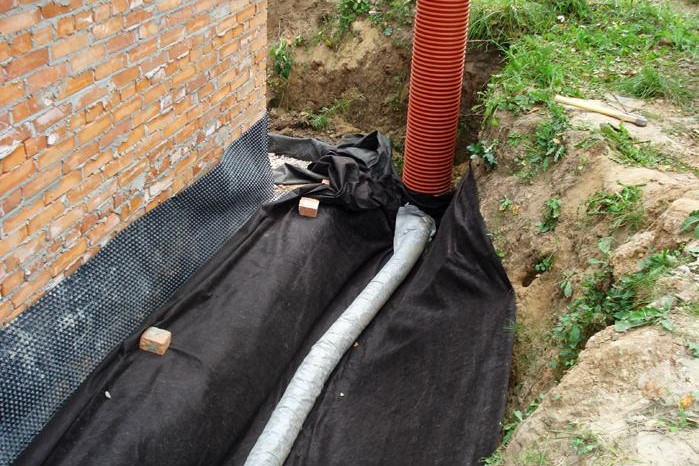

• Разстилат рулонен геотекстил по цялата дължина на траншеята, краищата на плата закрепват в горната част на траншеите.
• Върху плата изсипват дебел слой (също не по-малко от 0,15 m) чист трошен камък. След всяко мероприятие проверяват големината на наклона.
• Полагат тръби с диаметър 0,11-0,20 m с отвори отстрани, късите фрагменти ги съединяват с муфи.
• Ако тръбите нямат защитен слой, ги обвиват с геотекстил и фиксират с полимерна връв.

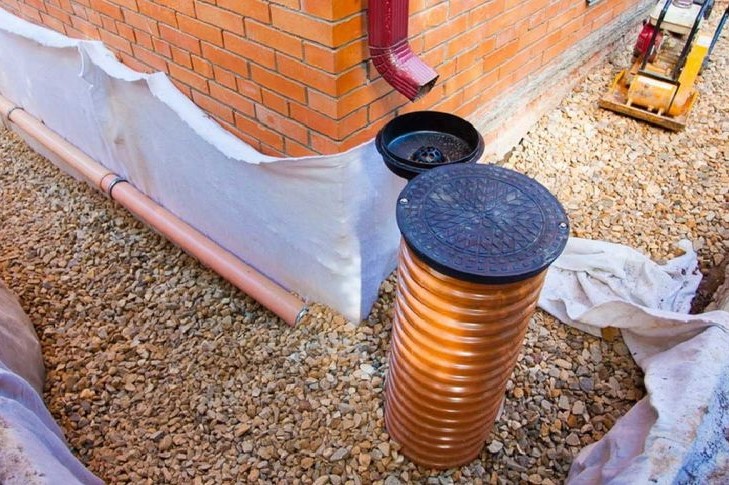

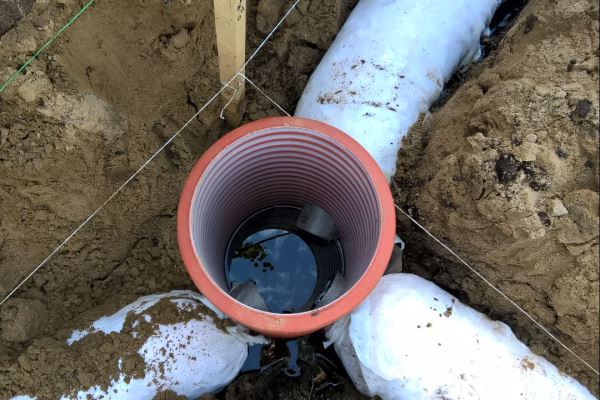

• На завоите, на местата с промени и съединения на дренажите се изграждат ревизионни шахти. Възможно е използване на тръби с широко сечение, оборудвани с капаци (впоследствие те ще са необходими за промиване на тръбопровода).
• Дренажите се засипват със слой чист трошен камък (0,15-0,20 m).
• Свободните краища на геотекстила се полагат с припокриване отгоре, за фиксация се засипват с тежък слой чист речен пясък (в някои случаи – до нивото на земната повърхност).

В самия край, когато са положени всички тръби и са монтирани смотрови шахти, се извършва обратна засипка – връщат на място част от почвата, като леко я уплътняват.

Проходимостта на прорезите или отворите в дренажните тръби – важно условие за експлоатацията на системата. Проследете отворите да са по-малки от парчетата трошен камък или чакъл, иначе филтриращата засипка ще запуши перфорацията.

При монтажа на тръбите не забравяйте за бетонната настилка – необходим защитен елемент, който се полага по дължина на стената на къщата. Ширината на настилката – от 0,5 m до 1,0 m.

Стъпка #7: Инсталиране на дренажен (колекторен) накопител

За най-проста се счита схемата, при която зад границите се извежда магистрала без оборудване на дренажна шахта. Но неговото наличие все пак е необходимо, ако:

• изведените дренажни води са необходими за поливане на култури или насаждения;
• допълнителният накопител е резервно хранилище за техническа вода;
• няма възможност да се направи изхвърляне на вода извън границите на имота.

В последния случай не рядко се оборудва не акумулатор, а филтриращ кладенец, който вместо дъно е оборудван с мощен филтър от чакъл-пясъчна засипка.

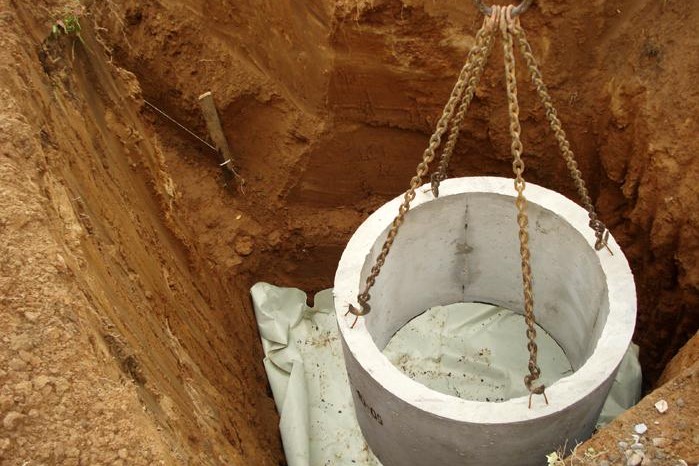

За изграждането на резервоара се използват тухли, бетонни пръстени, но във връзка с напредъка в производството на специално оборудване все по-често се монтират готови заводски съдове от полимерен материал.

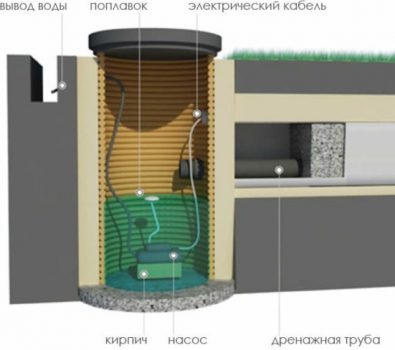

Ако няма възможност за организиране на отвеждане на водата гравитачно, кладенецът се оборудва с дренажна помпа. Тя се монтира под водата, на известно разстояние от повърхността на дъното (потопяема) или до кладенеца (повърхностна).

Здрава пластмасова бъчва се монтира на изравнено дъно и се запълва с пръст. В горната част има люк, през който лесно се осъществява достъп до водата и оборудването.

Ценни съвети и препоръки

Ако се спазват изброените по-долу правила, проблемите с функционирането на дренажната система ще бъдат много по-малко.

• Дренажните тръби се монтират по долната граница на основата на фундамента. Допустимата стъпка нагоре/надолу е от 0,3 м до 0,5 м. Ако спуснете дренажите по-долу, подземните и дъждовните води систематично ще измиват пръстта изпод основата на сградата, което заплашва със слягане на сградата.
• Ако няма възможност да се защити фундаментът с геомембрана, ще се наложи да се изгради глинен замък.
• Нивото на натрупване на дренажните води (зона на дренажите) трябва да бъде под нивото на готовия под в сутерена или мазето.
• Обратната засипка с речен пясък е по-ефективна от засипката с „родна“ пръст.

Като се има предвид динамичният характер на движението на подземните води, при монтажа на тръбопровода задължително фиксирайте геотекстила. Той трябва да покрива плътно, без празнини, филтриращото „ролче“.

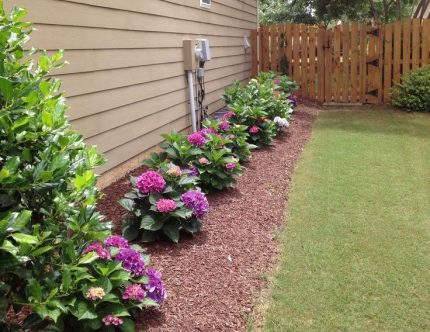

Правилно оборудваната дренажна система служи 20-30 години, затова след завършване на монтажа може да се пристъпи към избор на начин за благоустройство на прилежащата територия. Един от популярните варианти е цветна градина.

За по-ефективно отвеждане на излишната влага, заедно с пристенния дренаж се монтират система за водостоци и отводняване – подземно или външно.

Изводи и полезно видео по темата

Три интересни видеоклипа ще ви помогнат да научите повече за системите за отводняване.

Видео #1. Полезна информация за предназначението на дренажните системи:

Видео #2. Нюанси при избора на дренажи:

Видео #3. Съвети за изграждане на дренаж:

Професионално проектирана и монтирана система за пристенен монтаж – гаранция за защита на фундамента и подземното помещение. Изграждайки система за отводняване със собствени ръце, не забравяйте, че изчисленията и подготовката на проекта е по-добре да се поверят на специалисти, а реализирането на плановете може да се направи и самостоятелно.

Разкажете ни за това как сте изградили дренажна система за отводняване на подпочвени и наводнени води от основата на дома. Пишете, моля, коментари в разположения по-долу блок. Тук също задавайте въпроси, споделяйте полезни сведения, публикувайте снимки по темата.
