Как да направите дренажна шахта със собствените си ръце и да свържете към нея тръби

Сутерените и приземните етажи на частни къщи, разположени на места с високо ниво на подпочвените води, често са подложени на наводнения, което в крайна сметка може да доведе до разрушаване на основата. Предотвратяването на това е възможно чрез пълноценна дренажна система, монтирана около къщата.

Ще разкажем как да изградите дренаж и да инсталирате дренажен кладенец със собствени ръце. В статията са подробно разгледани схемите на системата за събиране и отвеждане на подпочвените води от основата. Изброени са варианти за изграждане на кладенци и са описани начините за монтаж.

За по-лесно възприемане на сложната информация, тя е придружена от полезни схеми, подборки от снимки и видео ръководства.

Предназначение и устройство на дренажната система

Необходимо е да се извърши дренаж, ако къщата се намира в низина или нивото на подпочвените води е над приземния етаж или сутерена на сградата и съществува опасност от наводняване. Особено важно е да се направи дренаж на парцела, разположен върху глинести почви, които са склонни към набъбване при замръзване на долните слоеве през студения период.

Дренажната система едновременно изпълнява няколко важни функции:

• намалява налягането на подпочвените води върху стените и пода на къщата;
• предотвратява наводняването на сутеренните помещения;
• изсушава територията, прилежаща към сградата.

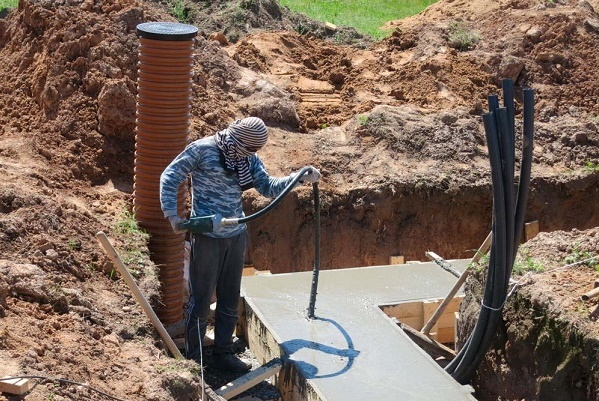

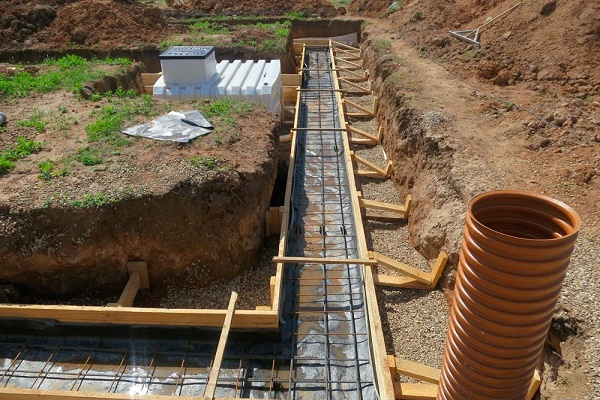

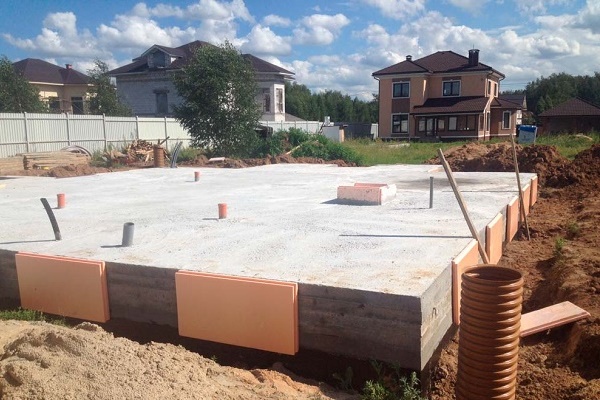

Препоръчително е изграждането на дренажа да се извърши още на етапа на изкопаване на изкопа за къщата, за да не се наруши ландшафтът на парцела, когато на него вече са издигнати стопански постройки, оборудвани.

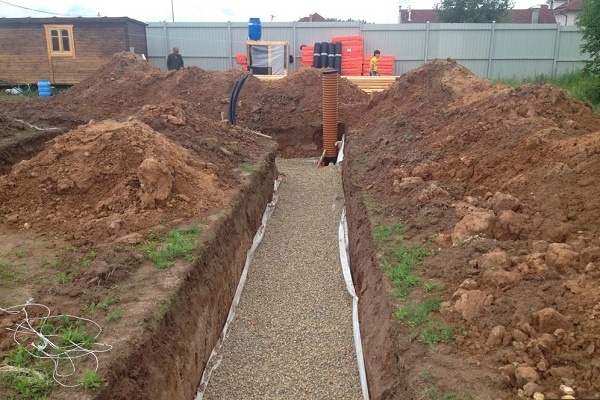

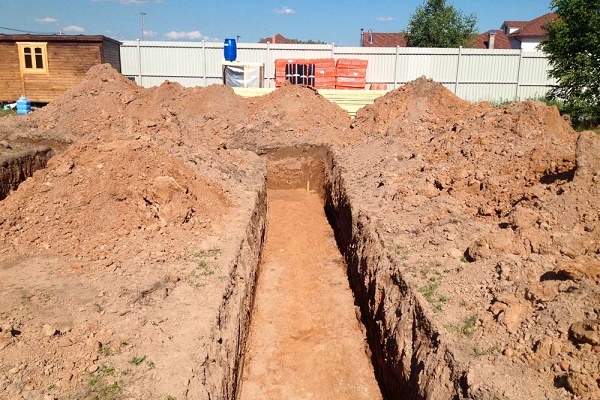

За обустрояването на дренажна система по периметъра на къщата се подготвя траншея. Тя трябва да се намира на разстояние от един и половина до три метра от изкопа или сградата (ако къщата вече е построена).

След това в нея се полага затворен тръбопровод и на необходимите места се монтират един или няколко дренажни кладенци. Броят на кладенците и каналите за тръби зависи от площта на парцела, дълбочината на залягане на грунтовите води, вида на почвата.

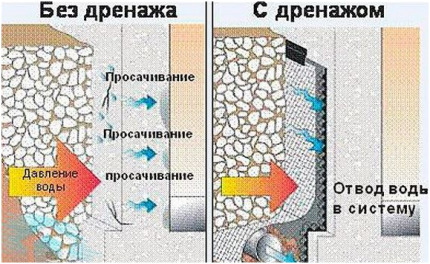

На фигурата се вижда, че при липса на дренаж подземните води оказват налягане директно върху основата на фундамента и стените и се просмукват вътре в къщата. При наличие на дренажна канализация водата се оттича в отвеждащите тръби.

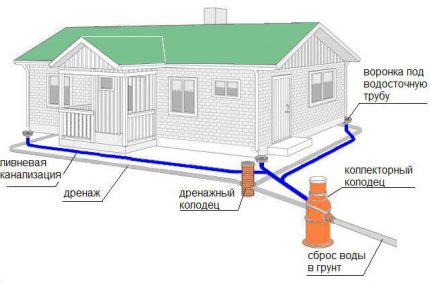

Някои бъркат дренажната система с дъждовната, а между това разликата между тях е доста съществена. Дъждовната канализация е предназначена за отвеждане на дъждовни води и, като правило, се разполага на повърхността. Дълбочината на залягане на дренажните тръби трябва да бъде под основата на фундамента.

При обустрояването на дъждовната и дренажната системи може да се направи отвеждане на тръбите на двете канализации в един колекторен кладенец.

За това как да разработите проект на дренажна система за събиране и отвеждане на подземни води, за осушване и благоустрояване на парцела, ще можете да прочетете в друга популярна статия на нашия сайт.

Основни видове дренажни кладенци

Съществуват няколко вида кладенци, които се различават един от друг по своето предназначение, материал на изработка и размери. Устройството на дренажните кладенци от различни видове е практически еднакво.

Те представляват съд със затворено дъно, в шахтата на който се вкарват тръби на дренажната канализация. Кладенецът е изцяло потопен в земята, а горната му част е затворена с люк.

Основната разлика между кладенците е в тяхното предназначение. Всеки вид е предназначен за изпълнение на определена функция и се разполага на определено място в дренажната система.

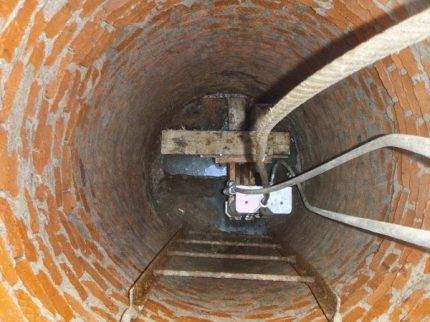

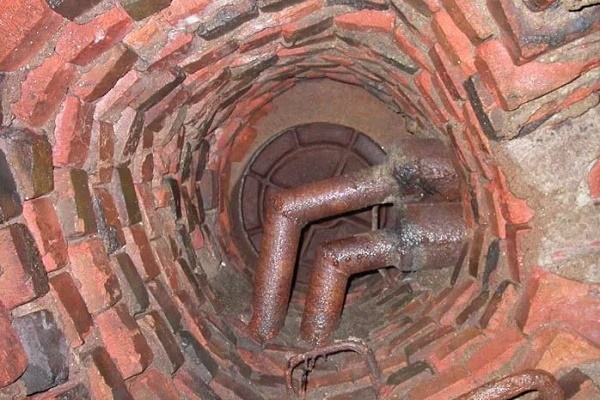

Характеристики на ревизионните кладенци

Ревизионните или, с други думи, контролните дренажни кладенци са предназначени за:

• провеждане на планови прегледи на канализационната система;
• контролиране на работоспособността на тръбопровода;
• периодично почистване на тръби и извършване на ремонтни работи.

Ревизионни шахти се монтират на местата, където съществува най-голяма вероятност от замърсяване или заиливане на тръбите. Техните размери се избират, като се вземат предвид особеностите на канализационната система. В малките тръбопроводи обикновено се монтират ревизионни шахти с диаметър от 340 до 460 мм.

Голяма дренажна система е целесъобразно да се оборудва с ревизионни шахти с голям диаметър, оборудвани с всички необходими приспособления за извършване на планови прегледи и ремонтни работи

Големите водостоци се оборудват с дренажни конструкции с вътрешен диаметър до един и половина метра. Някои резервоари са оборудвани със стъпала за удобно слизане. В такава шахта може спокойно да се побере възрастен човек за извършване на работи по почистване или ремонт на тръбопровода. Почистването на системата се извършва чрез промиване на тръбите със струя вода под налягане.

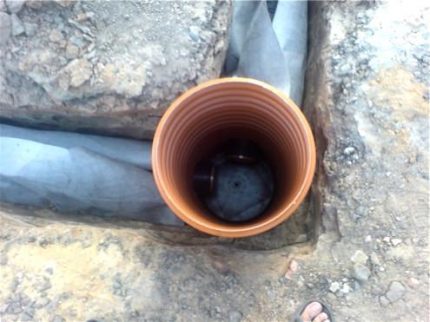

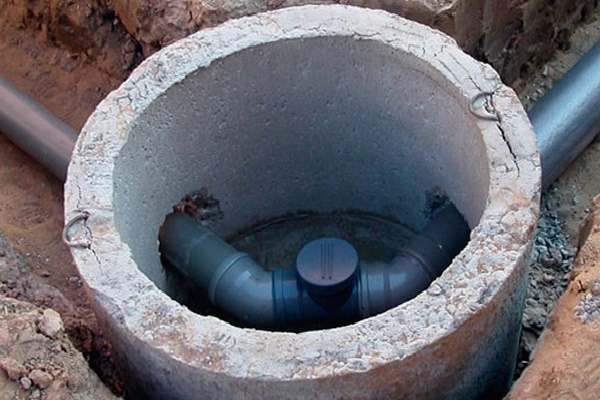

Разновидност на ревизионните шахти са завъртащите конструкции, които се разполагат на местата на ъглови съединения на тръбите. Не е задължително да се монтират на всеки завой, обикновено се монтират през ъгъл.

При монтажа на завъртащи шахти е необходимо да се вземе предвид конструкцията на дренажната система и да се монтират така, че към тях да могат да бъдат подведени всички ъглови и кръстови участъци на тръбопровода.

Завъртащите шахти се заравят в ъглите на тръбопровода. Те се монтират по такъв начин, че при необходимост да може бързо да се извърши почистване на канализацията.

Предназначение на акумулационните конструкции

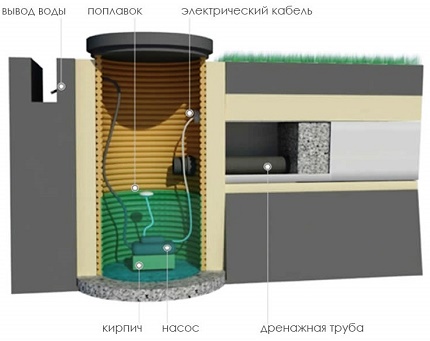

Колекторната или с други думи водоприемна шахта служи за събиране и натрупване на вода и последващото ѝ изпомпване във водоем или отточна канавка. Тя представлява голям резервоар с диаметър до един и половина метра, в който се отвеждат всички тръби на дренажната система.

Тя се монтира на места, където е невъзможно да се постави филтрираща шахта или да се отведе събраната от канализацията вода във водосточното отклонение. По правило те се изнасят извън границите на участъка.

За отвеждане на натрупаната вода в колекторните шахти се монтира потопяема дренажна помпа с отвеждаща тръба, която изпомпва събраната течност в естествен водоем.

Водоприемният резервоар обикновено се оборудва с електрическа помпа, с която се извършва изпомпване на натрупаната течност във водоем или за поливане на градината. Често в накопителите се монтира автоматична система, която при запълване на резервоара до определено ниво, извършва изпомпване на водата в автоматичен режим.

Особености на поглъщателните резервоари

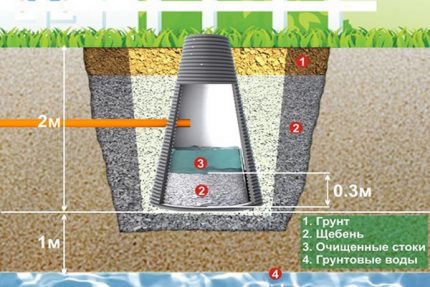

Филтриращите кладенци се използват на участъци с не много влажна почва, разположени далеч от естествени водоеми и без оборудвани водосборни системи. Количеството вода, което трябва да се изпомпва, не трябва да надвишава 1 куб. м на ден.

Формата на кладенеца може да бъде кръгла с диаметър до един и половина метра, или правоъгълна или квадратна с площ не повече от 6 м. Обикновено за изработка на кладенеца се използват бетонни пръстени или пластмасови резервоари.

Дълбочината на залягане на поглъщателния кладенец в почвата трябва да бъде не по-малко от два метра, а дебелината на филтриращия слой – не по-малко от 30 см

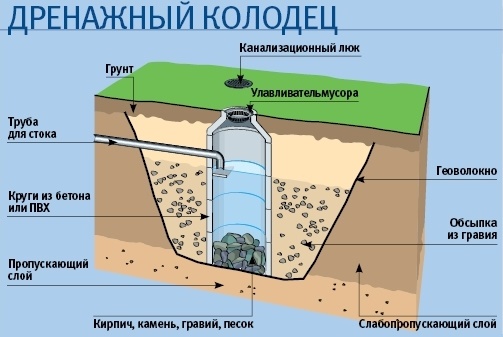

Устройството на поглъщателния кладенец се различава от другите видове дренажни резервоари по това, че няма херметично дъно. Вместо това в долната част на кладенеца се оборудва филтрираща система, която пропуска през себе си мръсните отпадъчни води, почиства ги от отпадъци и ги отвежда в дълбоките слоеве на почвата.

Материал за изработка на дренажни кладенци

Кладенците за обустройване на дренажна система можете да направите сами от бетонни пръстени, или да закупите готови пластмасови резервоари с необходимите размери и да ги инсталирате на участъка. Как да направите дренажен кладенец, решавате Вие, но трябва да имате предвид, че първият вариант е по-евтин, но значително по-трудоемък за изработка, а вторият е по-прост, но малко по-скъп.

Изработката на кладенец от бетонни пръстени е свързана с редица проблеми. Заради голямото тегло на бетонните конструкции, вероятно ще трябва да наемете специална техника и да поканите помощници. В тях е необходимо да се пробият отвори за тръбите, което също е доста сложно.

Обаче трудоемкостта на инсталирането на бетонния кладенец се оправдава от неговата голяма надеждност, здравина и дълготрайност. Бетонните конструкции са практически неуязвими за всякакви негативни въздействия.

Те могат да се монтират на всякакви места и дори на участъци, разположени върху почви, подложени на хидротермично движение и издигане при замръзване, където пластмасовите конструкции могат да се деформират.

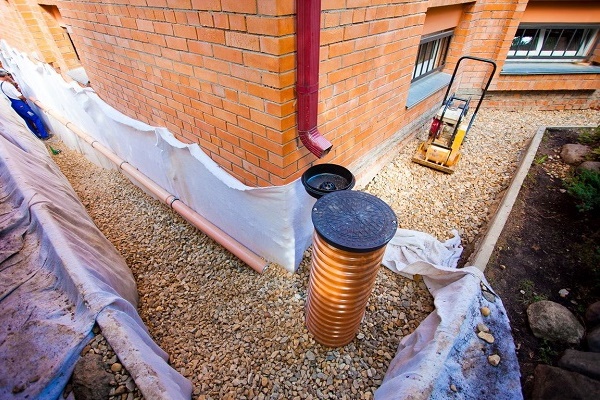

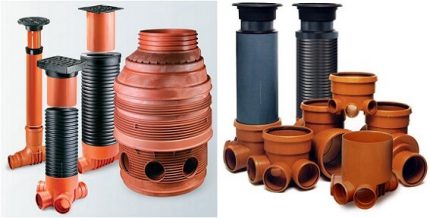

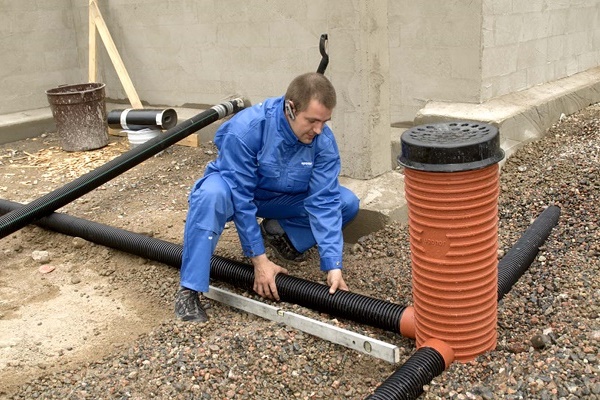

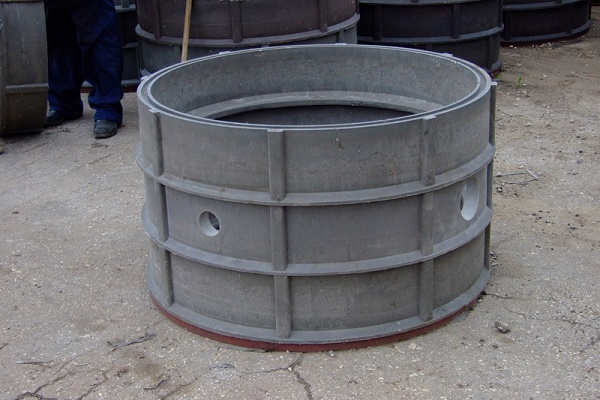

Съвременните резервоари от пластмаса също са много надеждни, а освен това са удобни и лесни за инсталиране, тежат малко и се монтират лесно. На корпуса им вече има отвори с необходимия диаметър за свързване на тръбите.

Мнозина, за да спестят разходи, прибягват до комбиниран вариант на монтаж. За ревизионни и въртящи се кладенци се закупуват пластмасови резервоари, а филтриращият и накопителният се изработват от бетонни пръстени. Има още един достъпен вариант – сами да изработите кладенец от пластмасови тръби, как да направите това е описано по-долу.

Пластмасовите резервоари се произвеждат в различни размери, а на корпуса им вече има изводи с необходимия диаметър за свързване на тръбите.

Основни принципи на изграждане на дренажа на парцела

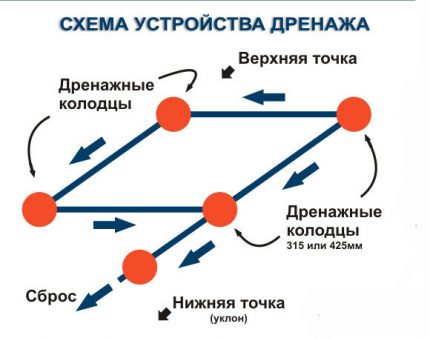

За устройството на дренажната система се избира най-високата точка на парцела и от нея се изкопава изкоп с наклон от 2 до 5 cm на дълбочина два метра, където се полагат тръбите. В ъглите се монтират въртящи се кладенци, а в местата на възловите съединения – ревизионни.

За осигуряване на естествен поток на водата по тръбите, изкопът за полагане на канализацията се изкопава с наклон не по-малко от 2 cm от горната точка на парцела.

Крайната точка на дренажната система, където водят всички положени с наклон тръби, е филтриращият или накопителният кладенец, откъдето се осъществява принудително или естествено отвеждане на водата.

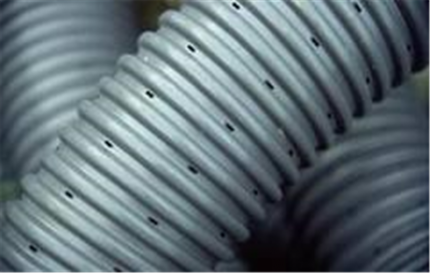

За изграждане на дренажната канализация се препоръчва използването на специални гофрирани тръби с перфорация, изработени от PVC или полиетилен. Те нямат технически ограничения за полагане, монтират се много лесно и просто. В зависимост от размерите на изходящите отвори в дренажния кладенец, могат да се закупят тръби с диаметър от 50 до 200 mm.

По цялата площ на дренажната тръба има малки процепи, които са необходими за просмукване на вода от почвата.

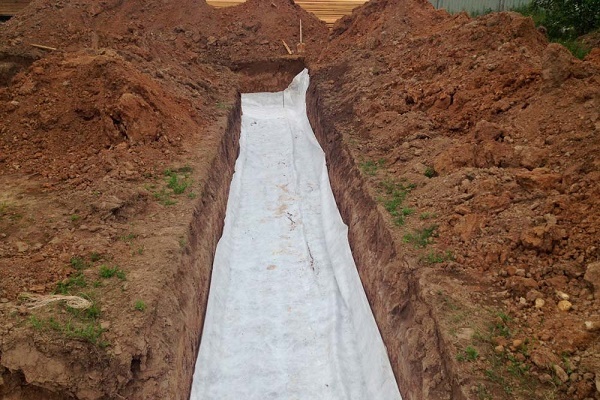

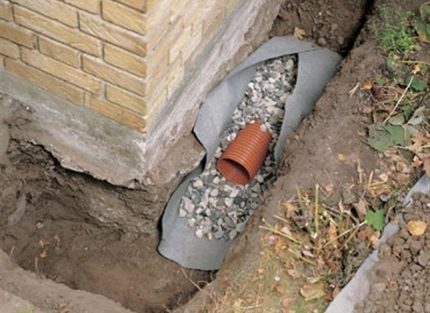

За пълноценната работа на цялата дренажна система е необходимо да се извършат редица подготвителни дейности. На дъното на изкопа се изсипва пясък на слой от 5 cm и внимателно се уплътнява. След това дъното и стените на канала се покриват с геотекстил, който ще служи като филтър, предотвратяващ затиняването на системата.

Следва слой от трошен камък, около 10 cm, върху който се полага перфорирана тръба, покрива се с още един слой трошен камък и се завива в геотекстил с припокриване. Отгоре на този „слой“ се изсипва слой пръст, която е била извадена при копаенето на изкопа.

За да осигурите пълноценно функциониране на дренажната система, е необходимо внимателно да подготвите основата и да поставите тръбите по начина, показан на снимката.

Изработка и монтаж на пластмасови кладенци

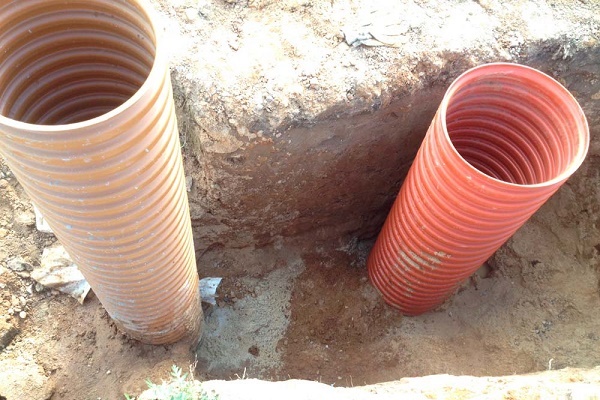

Процесът на инсталиране зависи от вида на шахтата. За ревизионни, завъртащи и акумулиращи конструкции е необходимо да се направи бетонна основа. Поглъщателните шахти без дъно изискват изграждане на филтрираща система.

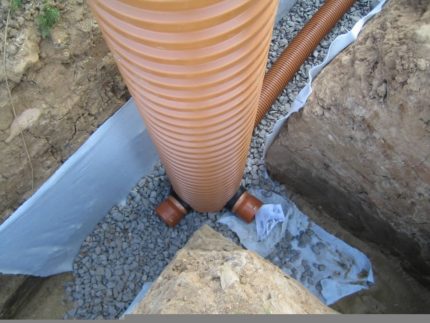

Как да инсталирате ревизионен и колекторен кладенец

Ако сте закупили готова пластмасова вместимост, то тя трябва само да се инсталира на предварително подготвена основа. Монтажът на двата вида шахти практически не се различава. Разликата може да бъде само в размерите, броя на отвеждащите тръби, както и в хоризонталното или вертикалното разположение.

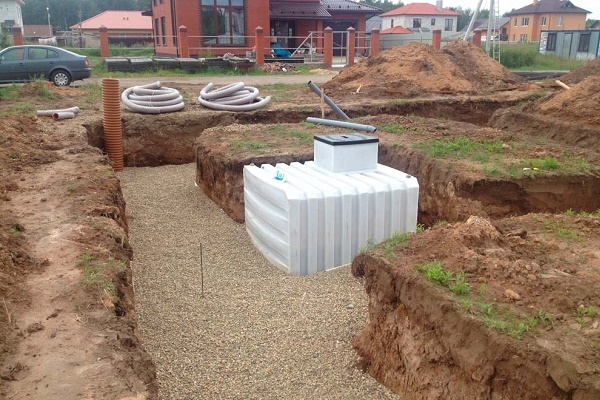

Ревизионните, като правило, имат вертикална конструкция, акумулиращите могат да бъдат изпълнени в хоризонтален или вертикален вариант. Освен това, колекторните шахти обикновено се оборудват с дренажна помпа и извършват отвеждане на тръбите към водосборник.

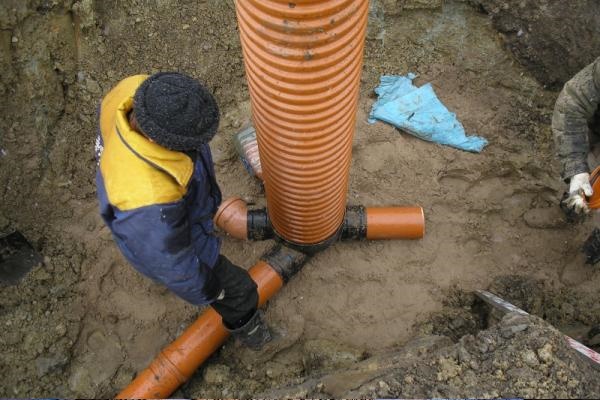

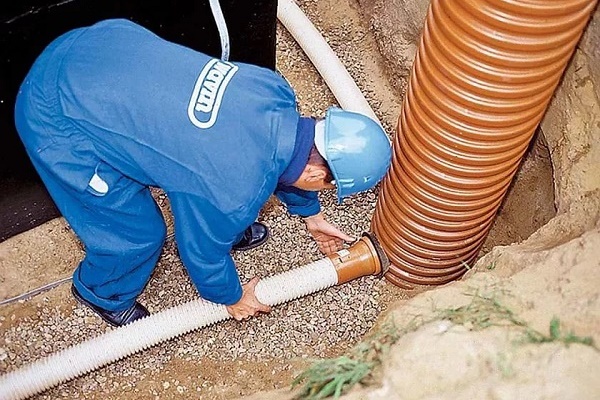

Свързването на тръбите трябва да се извърши след инсталиране на вместимостта на старателно подготвена основа, след това се извършва херметизация на тръбите и запълване на шахтата.

Преди изграждането на шахта за събиране и отвеждане на дренажни води изкопайте канавка, извършете подготвителни работи, както бе описано по-горе, и положите тръбите, но засега не запълвайте.

Инсталирането на шахтата се състои от следните етапи:

1. задълбочете участъка, където се предполага да се инсталира шахтата, той трябва да бъде с 40 см по-дълбок от нивото на преминаване на тръбите;
2. насипете и уплътнете слой пясък и трошен камък;
3. подгответе бетонов разтвор (3 части пясък и 1 част цимент) и залейте дъното с него;
4. след като основата се втвърди и бъде напълно готова (за това ще са необходими около 2 дни), поставете слой геотекстил;
5. инсталирайте вместимостта върху бетонната подложка, присъединете тръбите към отвежданията;

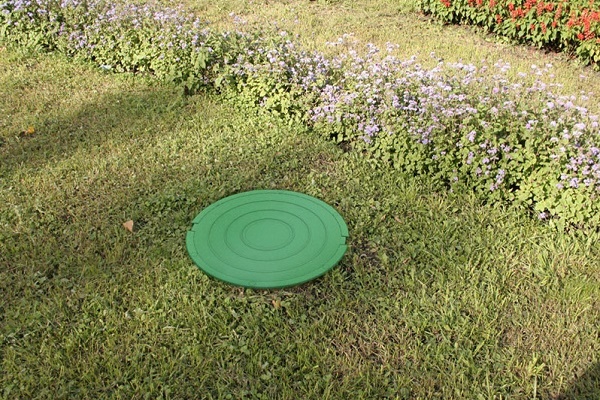

В заключение монтирайте отгоре люк, запълнете конструкцията от всички страни с трошен камък и почва.

Монтаж на поглъщателна конструкция от пластмаса

За инсталиране на филтрираща шахта ще са необходими пластмасови вместимости без дъно. Техният монтаж се извършва по същия начин, както е описано по-горе, с изключение на изливането на бетонната основа. Вместо нея в долната част на шахтата се изработва филтрираща система, която пречиства постъпващата вода по естествен начин.

За да работи продуктивно кладенец от абсорбционен тип за продължително време, е необходимо правилно да се извърши монтажът му, както е показано на фигурата (+)

На дъното се изсипва слой от чакъл, трошен камък или друг подобен материал с дебелина 20-30 см. В горната част на кладенеца се подвеждат тръби, конструкцията се засипва от всички страни с трошен камък или чакъл, отгоре се покрива с геотъкан и се затваря с люк.

Изработка на резервоар от пластмасови тръби

Ако нямате готов пластмасов резервоар, можете да го изработите сами. За целта ще ви е необходима пластмасова тръба с определен диаметър (35-45 см – за инспекционни и въртящи конструкции и 63-95 см – за колекторни и абсорбционни). Освен това трябва да закупите кръгло дъно и люк от пластмаса, съобразени с размера на тръбата, и гумени уплътнения.

Алгоритъм за изработване:

1. Отрежете пластмасовата тръба с необходимия размер, съответстващ на дълбочината на кладенеца.
2. Приблизително на разстояние 40-50 см от дъното пробийте отвори за подвеждане на тръби и ги оборудвайте с гумени уплътнения.
3. Прикрепете дъното към резервоара и запечатайте всички шевове с битумна мастика или друг уплътнител.

Монтажът на самоделен дренажен резервоар се извършва по гореописаната схема.

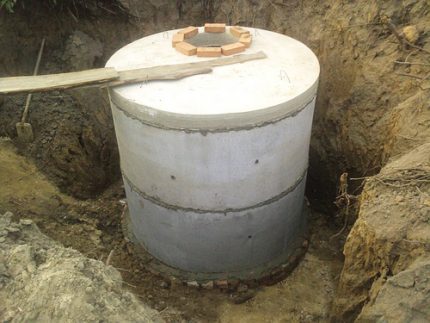

Строителство на кладенец от бетонни пръстени

За кладенеца е необходимо да се закупят стоманобетонни пръстени, които се произвеждат от влагоустойчив бетон. Размерите и диаметърът на пръстените се подбират според вида и предназначението на кладенеца. Но трябва да се има предвид, че дълбочината на залагането им трябва да бъде най-малко два метра.

Бетонните пръстени се предлагат в различни размери (височина от 10 см до 1 м и диаметър от 70 см до 2 м), така че изборът на подходящ продукт няма да е труден. За кладенеца обикновено се избират пръстени с височина 50-60 см и диаметър 70-150 см. Теглото им в зависимост от размера варира между 230-900 кг.

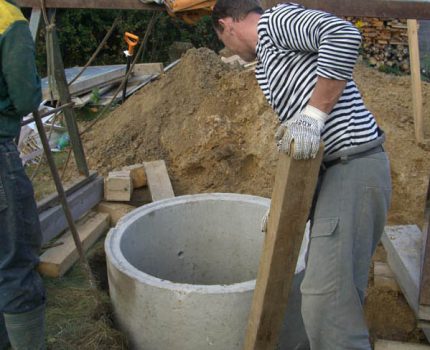

Бетонните пръстени се спускат един по един в предварително изкопана яма и се поставят един върху друг

Разбира се, такова тегло не може да се повдигне сам, затова ще трябва да се поканят един-двама помощници. Конструкцията може да се монтира по два начина. Ако диаметърът на пръстена позволява на човек да влезе вътре, той може просто да се постави на земята, а след това да се започне изваждането на почвата отвътре.

Пръстенът ще натиска със собственото си тегло и постепенно ще потъва, докато се изкопава почвата под него. По този начин могат да се монтират всички пръстени, като се поставят един върху друг и се скрепват помежду си с метални скоби.

Вторият вариант е първо да се изкопае изкоп, чиято ширина трябва да бъде приблизително с 40 см по-голяма от диаметъра на пръстените. Ако почвата е мека, дъното трябва да се засипе с чакъл на слой от 15-20 см, а след това да се спуснат бетонните пръстени. При този метод, ако се изгражда ревизионен или акумулиращ кладенец, е препоръчително да се монтира долният пръстен с глухо дъно.

След монтирането на бетонните пръстени на място, е необходимо внимателно да се уплътнят всички пролуки с битум. В покритието може да се направи наблюдателен отвор за визуален оглед на кладенеца.

Ако няма дъно, ще трябва да го направите сами. За целта долната част на кладенеца се залива с бетонов разтвор с армировка. При монтиране на поглъщателната конструкция, дъното на резервоара се оборудва с филтрираща система, както беше описано по-горе.

Всички фуги между пръстените се намазват с циментово-пясъчна смес, а след изсъхване се уплътняват с битумно-полимерна хидроизолация.

След това от кладенеца, съгласно разработената схема, се изкопава изкоп за дренажни тръби, но не бързайте да ги полагате, тъй като първо ще трябва да извършите още една доста трудоемка работа – да пробиете отвори в бетона за свързване на тръбите. Това може да стане с помощта на перфоратор и победитови или диамантени коронки за бетон. Те имат различни диаметри, така че избирането на нужния размер не е трудно, но цената им е доста висока.

Ако в домакинството няма коронка за бетон, а не искате да харчите пари за закупуването ѝ, можете да прибегнете до друг по-евтин начин. На мястото, където се предвижда да се направи отвеждане, приложете тръбата и очертайте с молив кръг с необходимия диаметър. По контура на начертаната линия пробийте с перфоратор проходни отвори.

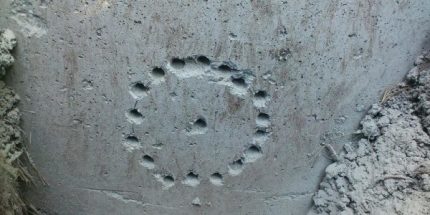

Отворите се пробиват със свредло за бетон на разстояние 1-2 см един от друг, един се прави в центъра на кръга.

Насочете лома в централния отвор и започнете да го разбивате внимателно; когато отворът се разшири, вземете голям чук или кувалда и доведете процеса до край. Сега можете да поставите тръбите и, като поставите защитни гумени уплътнители върху тях, да ги вкарате в пробития отвор. Местата на входа също намажете с битум. Монтирайте покритието.

Бетонният кладенец от всички страни се засипва с чакъл, на височина около 50 см, а след това се насипва глина до самия връх и се утъпква добре. Такава глинена възглавница ще предотврати просмукването на вода и ще удължи експлоатационния живот на кладенеца.

Изводи и полезно видео по темата

Подробна инструкция за обустройство на дренажната система на къщата можете да видите в следващото видео:

Как да направите дренажен кладенец от бетонни пръстени, ще ви разкаже следващият видеоклип:

Монтирането на дренажни кладенци е процес нелек, но задължителен за парцели с високо ниво на подземните води. Ако навреме не се оборудва територията с пълноценна дренажна система, то периодичното наводняване на сутеренните помещения на къщата неизбежно ще доведе до разрушаване на основата на сградата.

Очакваме вашите разкази за това как сте изградили дренаж на парцела и сте поставили дренажни кладенци. Да пишете за собствения си опит, да коментирате и да обсъждате статията, да задавате въпроси, можете в блока, разположен по-долу.
