Схема на дренаж около къщата: нюанси на проектиране на дренажни системи

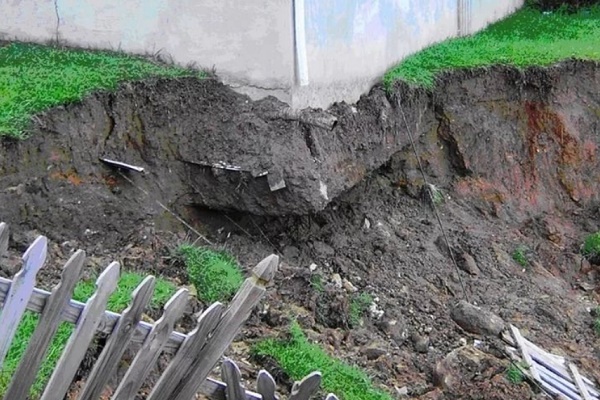

Отвеждането на подземна и дъждовна вода от основата значително ще увеличи срока на експлоатация както на капиталната сграда, така и на селската постройка. Несложната по устройство дренажна система ще предпази подземните бетонни конструкции от постепенното им измиване, а мазетата от наводняване. Но нали е изключително важно да се предотврати разрушаването именно на основата на строежа, нали?

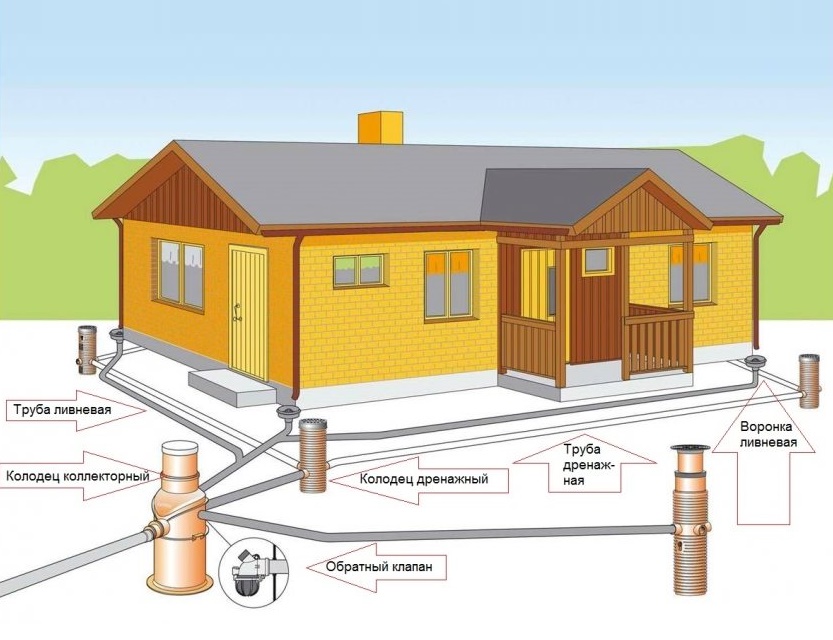

Грамотно съставена схема за дренаж около къщата ще ви помогне да изградите ефективно действаща система за събиране и отвеждане на природната вода. Ние ви предлагаме да се запознаете с внимателно подбрана и проверена информация, основаваща се на нормативни документи и реален опит на строители на нискоетажни обекти.

Ние ще разкажем подробно за видовете дренажни системи, особеностите на тяхното устройство, спецификата на експлоатация. Ще приведем доводи в полза на избора на определен тип дренаж. Предложените на вашето внимание полезни сведения са допълнени с снимки, схеми и видео-инструкции.

Видове дренажни съоръжения за осушаване на участъци

При проектиране на дренажна система, на първо място се определят целите, които се планира да бъдат постигнати. Те могат да се заключават в осушаване на целия участък, в защита на основата и мазето на къщата от излишна влага.

От съществуващите дренажни системи могат да бъдат отделени два основни типа — открит и дълбочинен (закрит). Първият може да се използва за нуждите на селското стопанство, за отвеждане на води от обработени територии. Закритият дренаж се прилага за отводняване на води в селски и вилни участъци, за защита на строежите от негативното влияние на високо ниво на подземните води (УГВ).

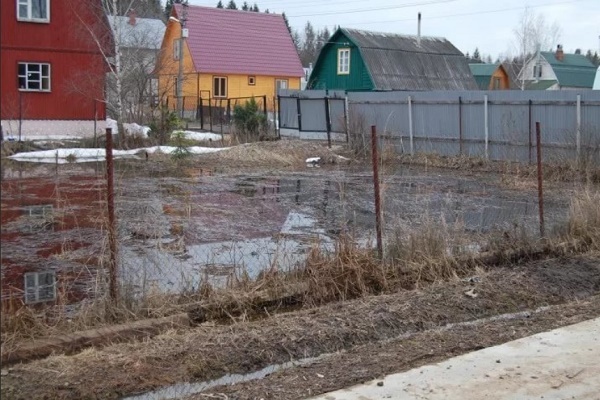

Организирането на дренажна система е необходимо при високо ниво на подземната вода, което особено се проявява в период на пълноводие. Дренажът ще защити бетонната основа от агресията на подземната вода и ще намали хидравличното натоварване.

Използват се също комбинирани дренажни системи. Те често се допълват с дъждовни канализационни клонове, предназначени за оползотворяване на атмосферната вода. При условие на грамотното им проектиране те позволяват значително да се спести от строителството на всяка система поотделно.

#1: Устройство за открито водоотвеждане

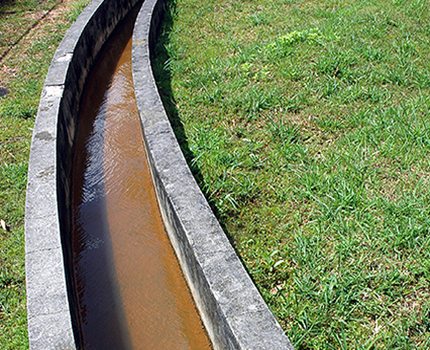

Отвореният дренаж е най-простият и икономичен начин за отвеждане на водата, който може да се прилага при спазване на следните условия:

• подстилащите почвения слой грунтове са глинести, лошо пропускащи вода, поради което плодородният пласт, намиращ се на 20 – 30 см от повърхността на земята, е преовлажнен;
• парцелът е разположен в низина, в която естествено се стича дъждовната вода през периода на обилни валежи;
• няма естествен наклон в релефа на парцела, който да осигурява придвижването на излишъка от вода към улицата.

Отвореният дренаж се изгражда на парцели с високо УГВ, чиято кота най-често е обусловена от разположението на земята в низина или от глинестия състав на грунтовете, които не пропускат или много слабо пропускат водата в по-долните пластове.

Дренажната система, предназначена за отвеждане на излишъка от подземна вода, работи отлично заедно с дъждовната канализация, чиято работа се състои в събирането и отвеждането на атмосферните валежи (+).

Планирането на схемата за отвеждане на водата е най-добре да се извърши още на етапа на проектиране на къщата. Това ще позволи да се свърже работата на водосточната система и да се постави дъждоприемникът под водостоците преди изграждането на отмостката.

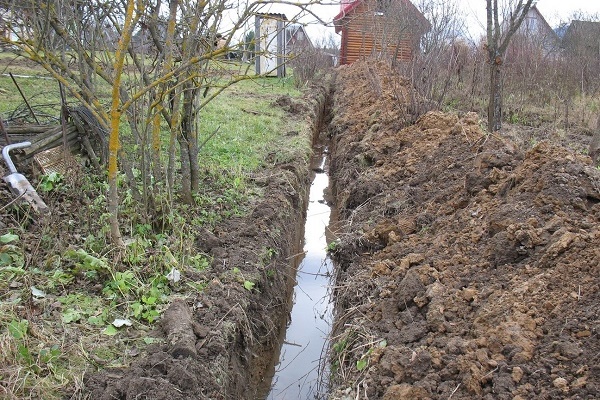

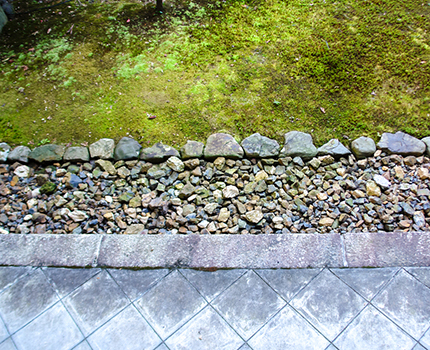

Отвореният дренаж се смята за най-прост и не изисква съставяне на схема. Той представлява траншеи с ширина 0,5 м и дълбочина 0,6–0,7 м. Страните на траншеята се разполагат под ъгъл 30°. Те опасват територията по периметъра и насочват отпадъчните води в канавка или котлован, в дъждовна канализация.

Територии с наклон към улицата се поддават по-лесно на осушаване. За целта пред къщата, напречно на склона, се изкопава водосточна канавка, която ще задържа водата от градината. След това се изкопава канавка, която ще насочва оттока към улицата, в крайпътна канавка.

Ако парцелът има наклон в противоположната на пътя страна, тогава напречна водосточна канавка се изкопава пред фасадата на оградата и още една надлъжна се прави до края на парцела.

Недостатък на този дренаж е неговата ниска естетичност и необходимостта от редовно почистване на улеите от тиня и мръсотия, които периодично се натрупват в тях. Този вид дренаж не се препоръчва да се изгражда под пътната настилка, тъй като води до слягане на почвата и деформация на платното.

Протяжеността на линиите за оттичане на вода, броят на кладенците и пясъкоуловителите зависи от площта на парцела, неговия релеф, интензивността на валежите в конкретната местност.

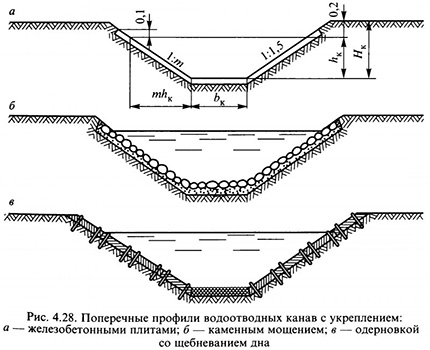

Отводните канавки могат да се укрепят срещу размиване с помощта на стоманобетонни плочи, каменно настилане, затревяване с трошен камък на дъното.

Ако парцелът се смята за горе-долу равен, а нивото на заблатеността му не е твърде високо, тогава може да се мине с изграждането на най-простата дренажна система.

По дължината на фундамента на оградата, в най-ниското място на парцела, се изкопава канавка с ширина 0,5 м, дължина 2–3 м и дълбочина от 1 м. Такова отводняване макар и да предпазва от високо ниво на подземните води, и се справя отлично с атмосферните валежи.

За да не се свличат краищата на канавката, тя се запълва с трошен камък, счупено стъкло и тухли. След като я запълнят, копаят следващата, също я запълват и плътно уплътняват. Извадената почва се използва за насипване на ниските места на територията.

С времето тази най-проста дренажна система може да загуби работоспособност поради постепенното затлачване. За да не се случи това, тя може да се защити с геоплат. Той се полага върху почвата, след запълването на канавката припокриващо се затваря дренажния слой. Отгоре, за да се скрие канавката, тя се поръсва с пласт плодородна почва.

#2: Изграждане на ефективна дъждовна канализация

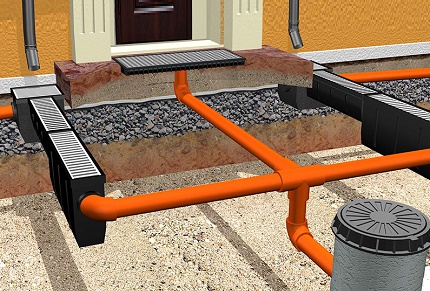

Дъждовната канализация е необходима за акумулиране и отвеждане от парцела на водата, падаща под формата на атмосферни валежи. Тя се оборудва с точкови и линейни водосборни устройства.

Първият тип водосборници се монтира под щранговете на организирана водосточна система. Вторият тип водосборници се разполагат под скатовете на покриви с неорганизиран водоотток.

Водата, която попада във водосборника, се придвижва по открит или закрит тръбопровод. Тя се отвежда или към общ кладенец-водосборник, или към колекторен кладенец, от който се придвижва към централизирана канализационна мрежа или отточна канавка.

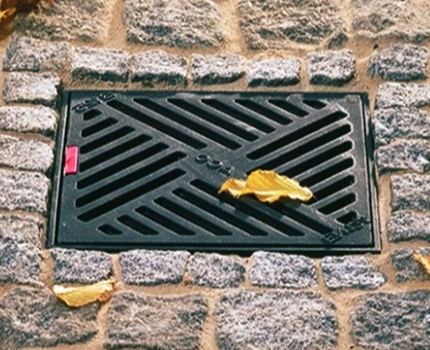

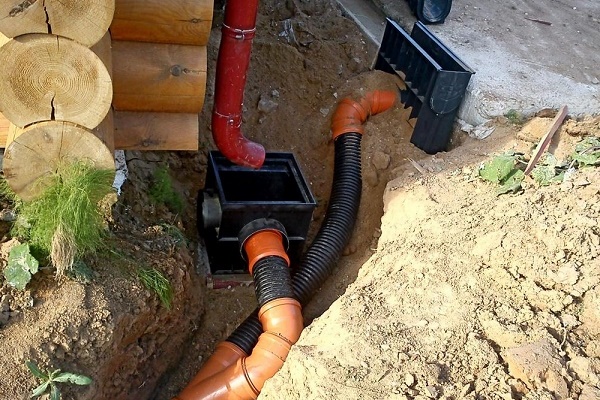

Дъждоприемникът представлява съд за събиране на вода, оборудван с отвеждания за свързване на тръби от линейна дренажна система. Устройствата се изработват от здрав пластмас или чугун (+).

Елементи на дъждовната система с точкови водосборници са също отливни водоотводи, трапове, клапи. Някои производители предвиждат възможност за свързване на дъждоприемниците с покривни водостоци, както и с подземни водоотводни системи.

Освен това готовите производствени модели предвиждат наличие на пясъкоуловители и отпадъчни съдове, които улесняват обслужването на системата.

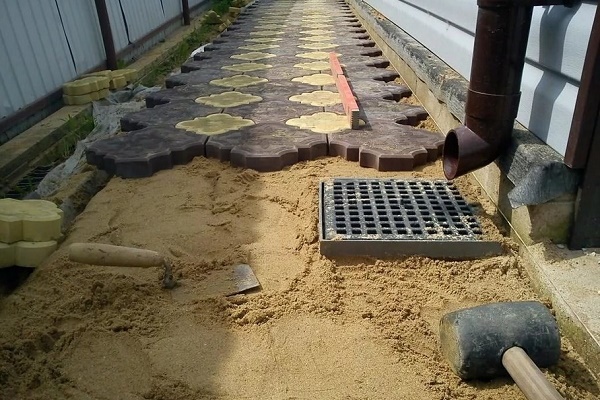

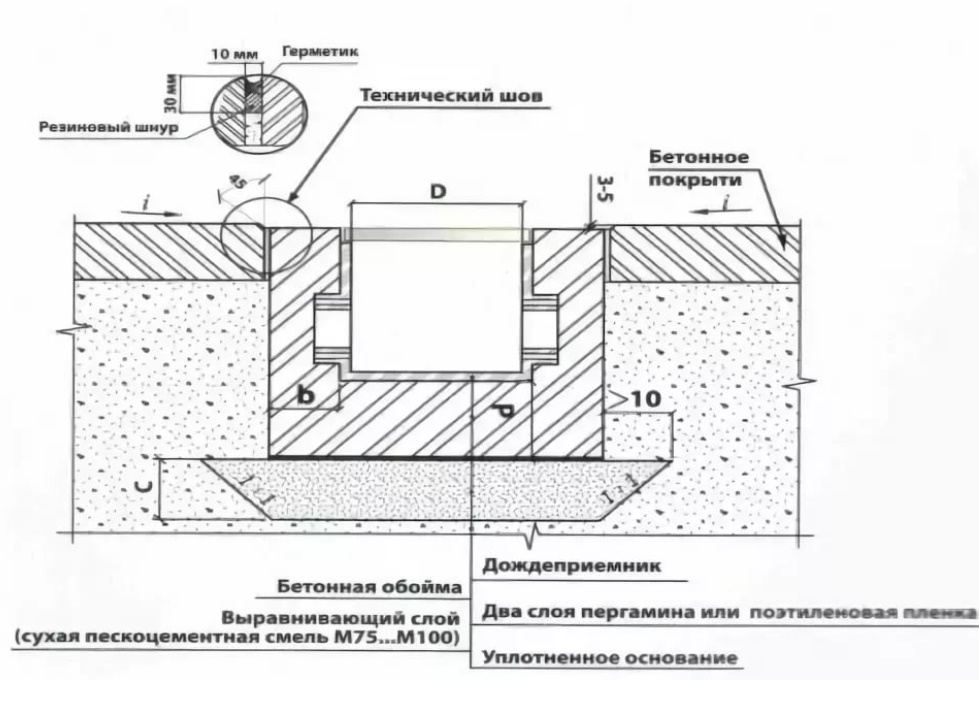

Устройството с монтирана декоративна решетка трябва да бъде разположено с 3—5 mm по-ниско от нивото на пътеката или терена.

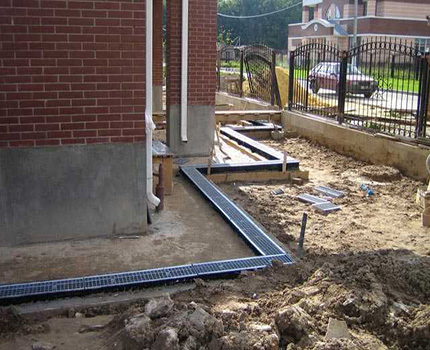

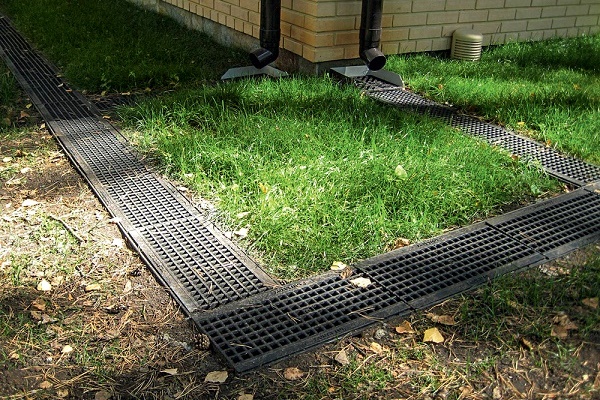

Това е система от водоотводни улеи, изработени от пластмас или бетон, които се монтират на участъка в онези места, където натрупването на вода е най-вероятно, но крайно нежелателно.

За водосборния кладенец се избира най-отдалеченото място от къщата, кладенеца, избата. Ако наблизо има естествен или изкуствен водоем, то отводът на водата може да се организира към него.

При проектиране на схема на дъждовна канализация с линейни водоприемници, първо се планира разположението на водосборния или колекторния кладенец. След това се определя мястото на обръщателните и ревизионните кладенци. Тяхното разположение ще зависи от разположението на дъждоприемниците-улеи и на затворените канализационни клонове.

За да не попада вода от улицата в двора, улеите се монтират по протежение на линията на портите, водещи към двора, гаражните врати, както и в областта на вратичката. При избора на елементи на системата, които ще се инсталират на пътното платно, се отчита бъдещото натоварване върху тях.

За да не попада влага вътре в сградата, наклонът на покритието в гаража се прави към водоприемната решетка. Така водата, при миене на колата или при топене на снега върху превозното средство, ще се стича в улея.

Дренажни корита е необходимо да се монтират на входната площадка, около басейна. Те се монтират и по протежение на отмостките, градинските пътеки, както и на площадки, облицовани с облицовъчен материал.

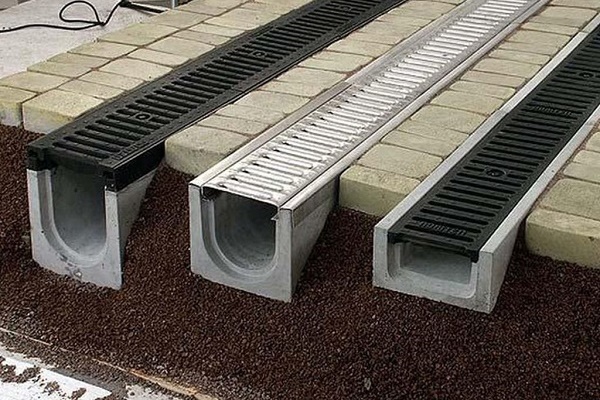

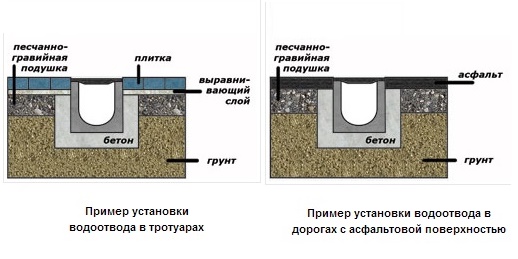

За придаване на спретнат вид на дъждовната канализация се използват специални улеи от полимербетон, пластмаса, които се затварят с метални или пластмасови решетки. При входа на къщата се използва специална подложка за почистване на обувки.

Решетката за улея, монтиран до басейна, се избира пластмасова, бяла на цвят, за да се избегнат изгаряния в горещ летен ден.

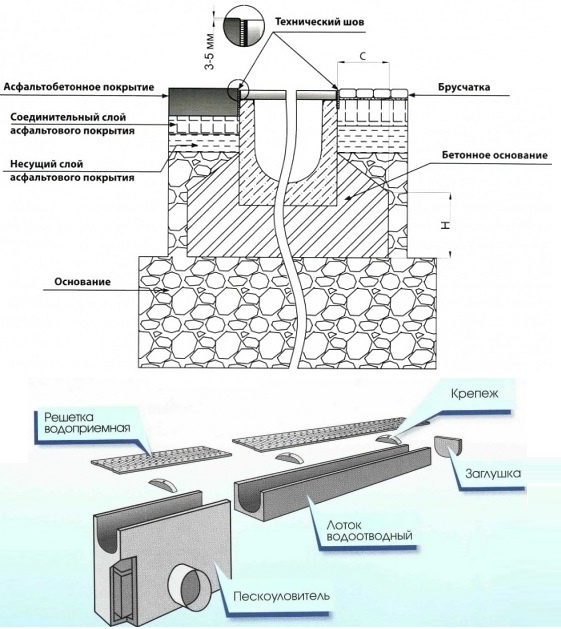

При интензивна експлоатация дренажните улеи се монтират върху бетонна основа. Колкото по-висок е класът на натоварване на пътното платно, толкова по-голяма трябва да бъде дебелината на бетонната подложка (+)

Улеите и точките за приемане на вода се свързват с дренажния резервоар чрез канализационни тръби. На местата на съединяване на улеите и тръбите се предвиждат ревизионни шахти. Те са предназначени за улесняване на достъпа до системата и нейното почистване от евентуално запушване.

Ревизионните шахти се изработват предимно от пластмаса. За да се получи необходимата дълбочина, тяхната конструкция предвижда възможност за нарастване с помощта на специални удължителни елементи.

Разположението, наклонът и дължината на тръбите на дъждовната канализация — всички тези характеристики са много индивидуални и зависят от много условия на парцела

Широкият асортимент от елементи на системата позволява най-рационално да се проектира схема на дренажа около къщата, която ще бъде оптимална от техническа и финансова гледна точка.

Основните елементи на линейния дренаж са улеи, изработени от бетон, полимербетон, пластмаса, точкови приемници, пясъкоуловители, решетки (+)

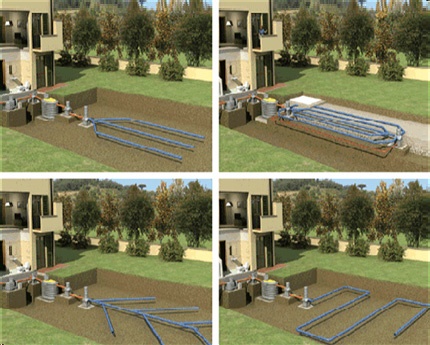

#3: Изграждане на закрити дренажни варианти

Подземният, затворен дренаж се прилага, ако устройството на отворената система ще отнеме твърде много място на поземления парцел или тя абсолютно не се вписва в ландшафтната картина на територията. Условията за неговото устройство на затворената дренажна система са аналогични на предпоставките за организиране на мрежа от отворени дренажни канавки и кювети.

Затворените дренажни схеми се използват за защита на фундамента, мазетата от въздействието на подземните води и увеличаване на срока на тяхната експлоатация. Те по аналогия с отворените се прилагат за отводняване на извънградската територия от излишъци на подземна вода

Задължително трябва да се организира подземен дренаж на парцела, ако:

• той се намира в низина, на заблатена територия;
• в близост до постройките се намира естествен водоем;

Неговото устройство се препоръчва, ако в къщата има използваемо мазе (гараж, сутеренен етаж, изба).

Подземният дренаж може да се раздели на два вида:

• пристенен дренаж;
• траншеен (пластов) дренаж.

И двата вида подземно отводняване се изпълняват на етапа на изграждане на сградата. Ако се реши да се пристъпи към проблема с отводняването след построяването на къщата, тогава се използва траншейна пръстеновидна система. Има ограничения и за прилагането на траншеен дренаж. Той може да се използва, ако в къщата липсва сутеренен етаж.

Работата е в това, че след полагането на дрените, запълването на изкопа с пясък или почва създава по-рохка среда между основната скала и основата. В резултат на това в тази среда прониква повърхностна вода и тогава дори наличието на глинен замък не защитава сградата от въздействието на влагата.

Затова ако в къщата има сутеренен етаж, за ефективно отводняване най-добре е да се направи пристенен дренаж. Той се използва за отвеждане на подземните води директно от основата на сградата, за защита на мазета, изби, сутеренни етажи от наводняване.

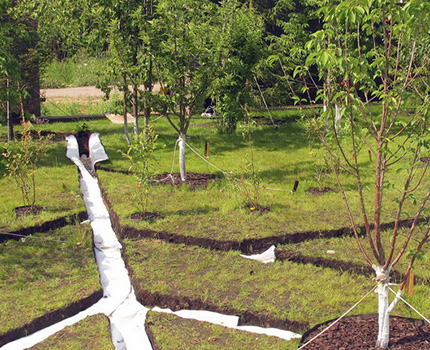

Не трябва да се засаждат дървета и храсти в близост до дрената. Разстоянието до засаденото дърво не трябва да бъде по-малко от два метра, а до храста – не по-малко от един метър.

Пристенната дренажна система ограничава повишаването на нивото на водата, като не допуска покачването ѝ над линията на разположение на дренажните тръби – дрени. Счита се, че дренажна тръба с дължина 1 m може да осуши участък с площ около 10–20 m².

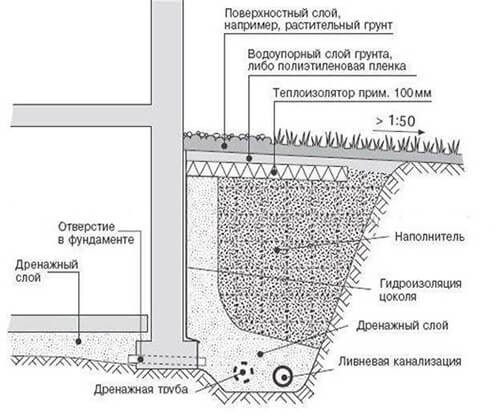

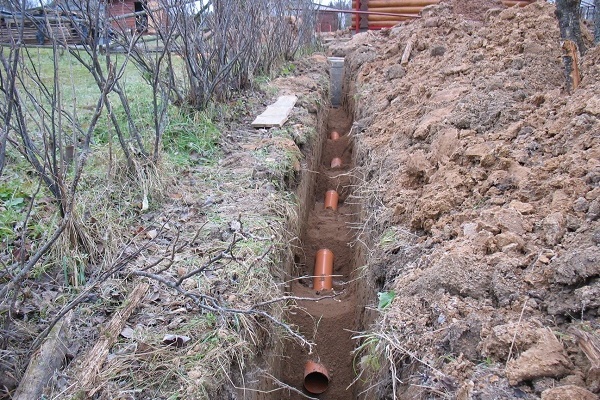

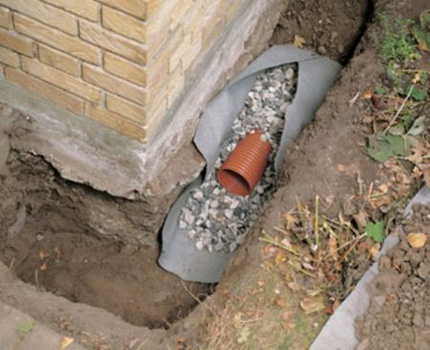

Тръбата при изграждане на пристенен дренаж се полага по периметъра на сградата. Дълбочината на полагане на дрените не може да бъде по-ниска от основата на фундаментната плоча или на стъпалото на фундамента. Ако фундаментът е силно задълбочен, се допуска полагане на тръбата малко по-високо от неговата основа (+).

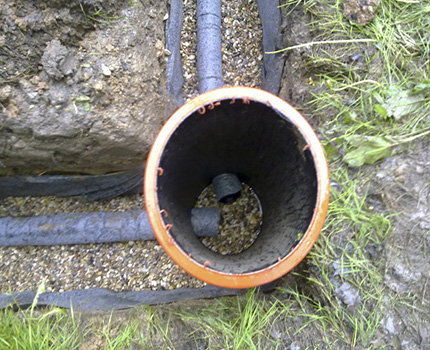

Разстоянието от дренажната тръба до фундамента зависи от особеностите на разположение на ревизионните шахти. Те се поставят във всеки ъгъл (или през един ъгъл) на сградата, както и в местата на завои и съединения на тръбите.

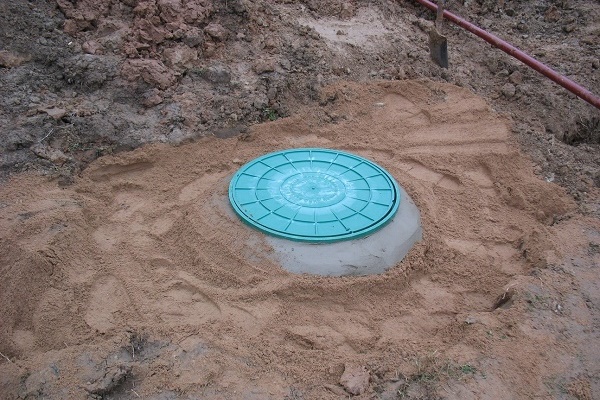

Ревизионните шахти се разполагат също така в местата на големи разлики в нивото на терена и при голяма дължина на тръбите – разстоянието между шахтите трябва да бъде не повече от 40 метра.

В ревизионната шахта тръбата не може да бъде цяла, тя се прекъсва. Това се прави, за да остане възможност при запушване на тръбопровода да се промие, използвайки маркуч под високо налягане.

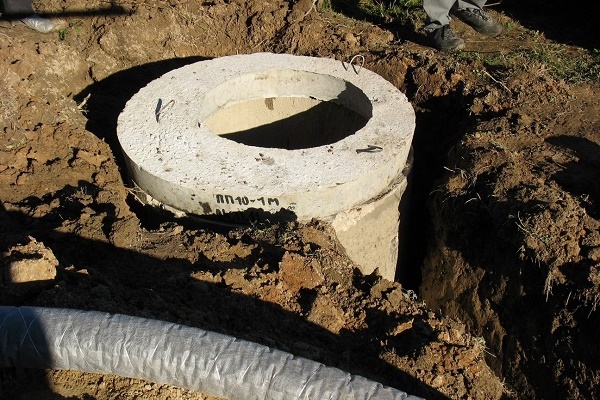

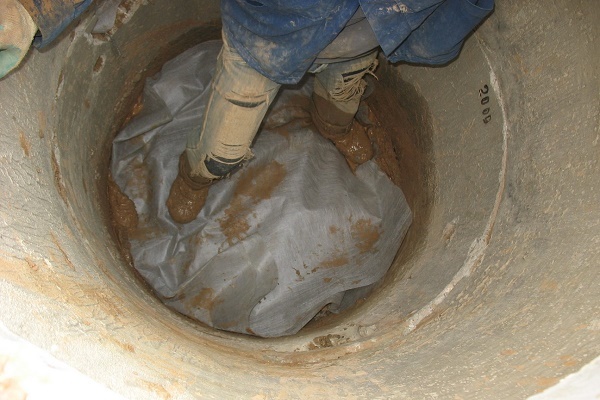

Цялата система се затваря в последния кладенец. Той трябва да бъде разположен на най-ниското място. След това водата се стича в обикновената канализация или в открит водоем. Ако няма възможност водата да се отведе от къщата гравитачно, тогава се инсталира помпено оборудване и тя се изпомпва принудително.

За да осигурите гравитационното оттичане на водата, тръбите се полагат с лек наклон към колекторния събирател. Наклонът трябва да бъде два сантиметра на един метър от дренажния тръбопровод. Дълбочината на полагане на тръбата трябва да бъде по-голяма от дълбочината на замръзване на почвата.

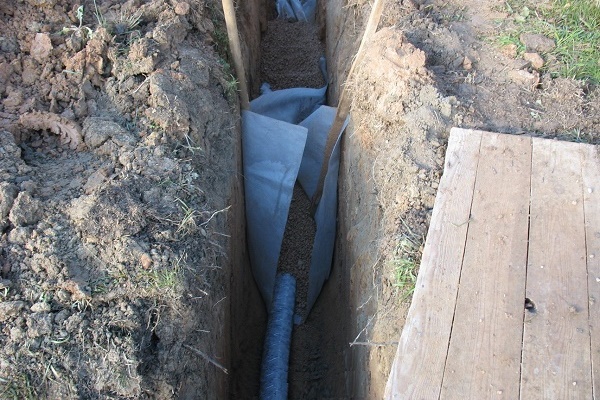

Тръбата се запълва с дренажен материал - чакъл, дребен трошен камък или пясък. Минималният слой, който ще осигури постъпване на водата в дренажа, е 0,2 м.

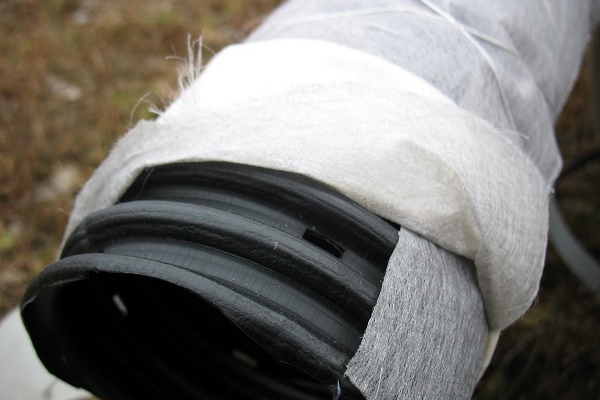

За да спестите геокомпозитни материали и да предотвратите смесването им с почвата, се използва геотекстил. Той пропуска свободно водата към дренажите и същевременно задържа частиците, които водят до затлачване. Самата тръба преди запълване също трябва да се обвие в защитен материал. Някои модели дренажи се произвеждат с готови филтри от геотекстил.

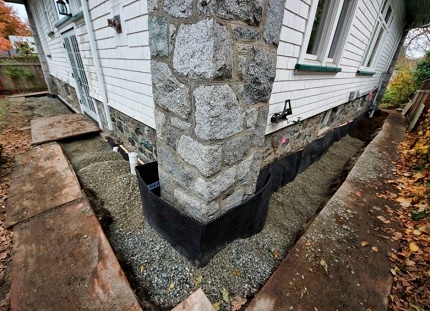

Ефективността на пристенния дренаж може да се повиши с помощта на профилирана полимерна мембрана, която е дву- или трислойна. Един от слоевете й е филм от полиетилен с оформени издатини, а вторият слой на мембраната е геотекстилна тъкан.

Трислойната мембрана има допълнителен слой гладко полиетиленово фолио. Мембраната помага да се филтрира водата от почвата и същевременно служи като хидроизолационен слой за основата на сградата.

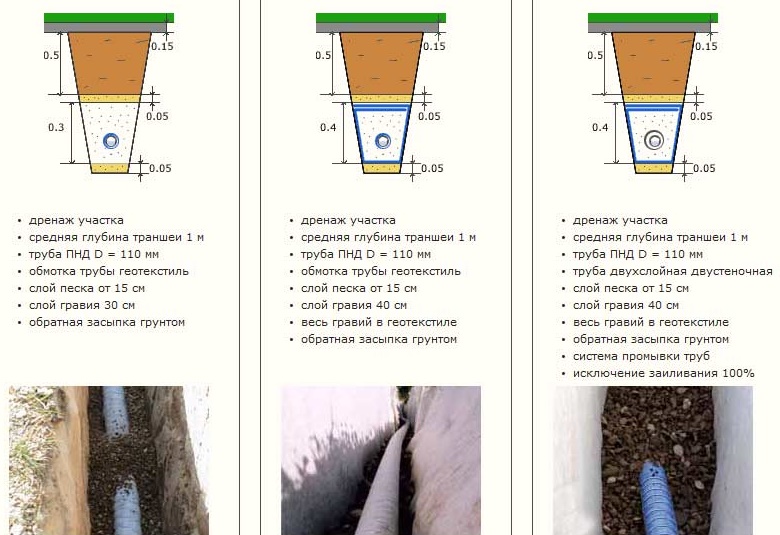

Затворен дренаж от траншеен тип предпазва постройката от наводняване и овлажняване. Той представлява филтриращ слой, който се запълва в траншея на разстояние 1,5-3 м от стената на къщата.

По-добре е дълбочината на полагане на дренажа да бъде с 0,5 м по-дълбоко от основата на фундамента - така водата няма да оказва натиск върху него отдолу. Между траншеята с дренажа и фундамента на къщата остава слой от глинеста почва, който служи като така наречения глинен замък.

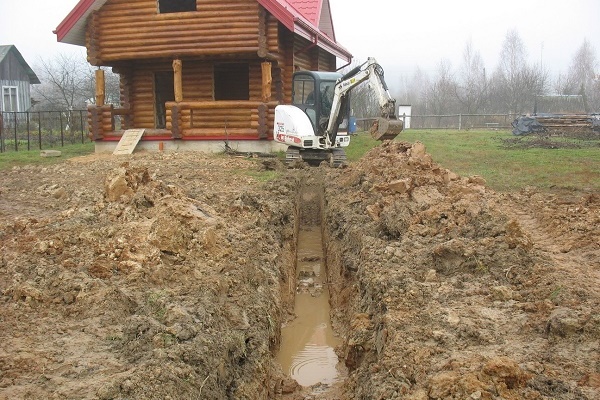

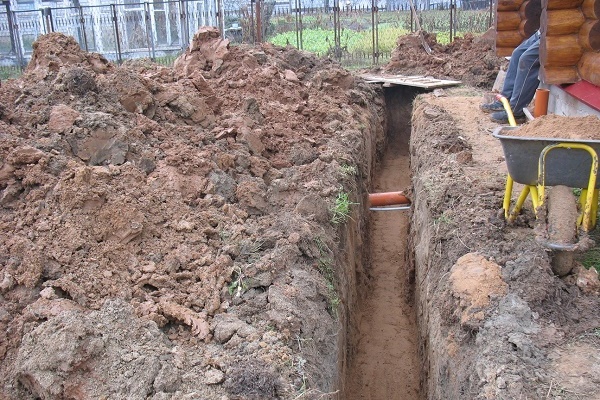

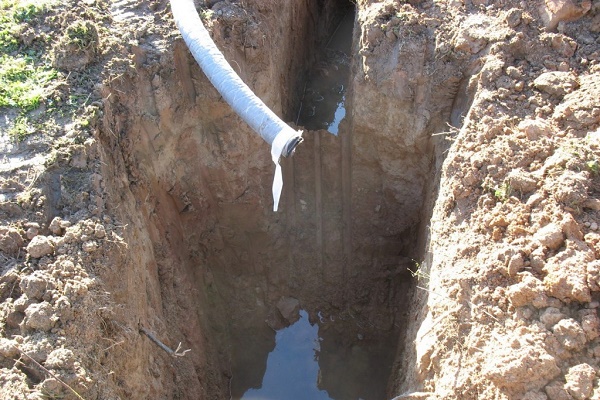

За полагане на дренажна тръба се изкопава траншея с дълбочина не повече от 1 м с наклон към водосборника. Дъното на канавката е желателно да се облице със слой от глина (+).

Както и при монтажа на пристенна дренажна система, дренажите се полагат върху слой от чакъл или дребен трошен камък. И тръбите, и чакълният слой се защитават с геотекстил от запушване.

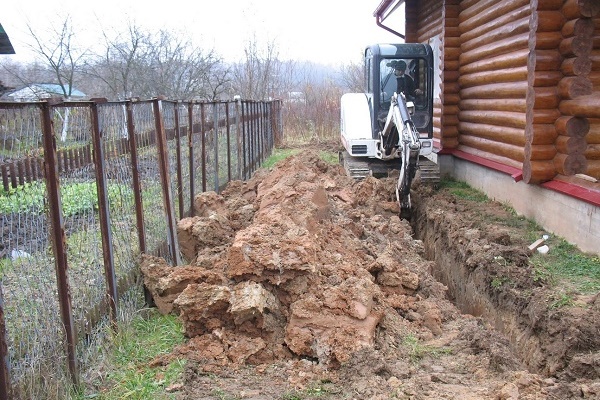

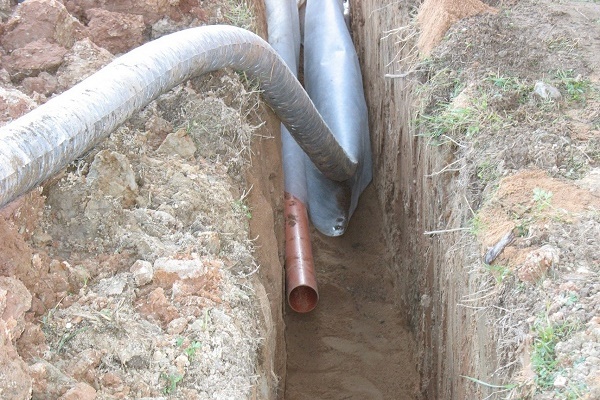

#4: Изграждане на стенен дренаж стъпка по стъпка

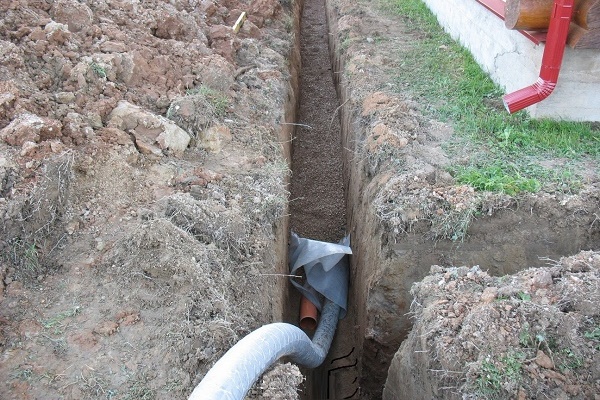

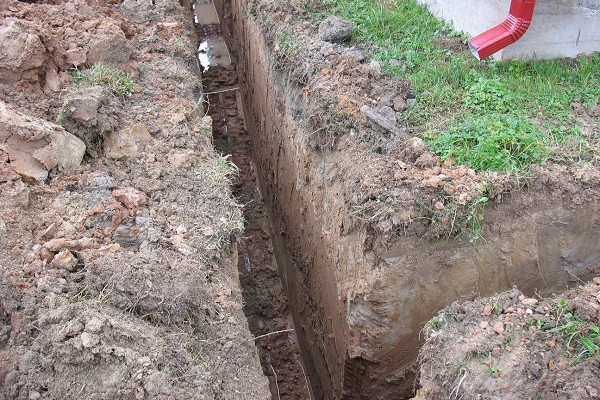

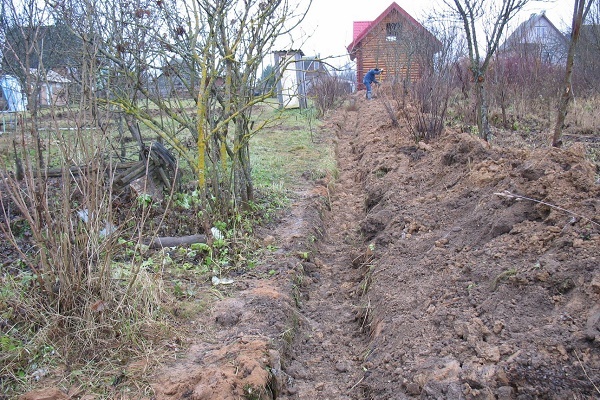

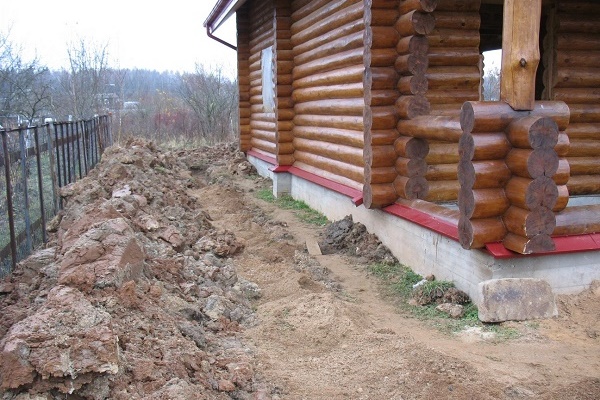

За да получите визуална представа за процеса на изграждане на дренаж около селска къща, нека разгледаме пример. Посоченият в него парцел изискваше изграждане на система за оттичане на подземните води, тъй като под почвено-растителния слой залягат глинести и песъчливи глини, които пропускат водата изключително лошо поради ниската си филтрационна способност.

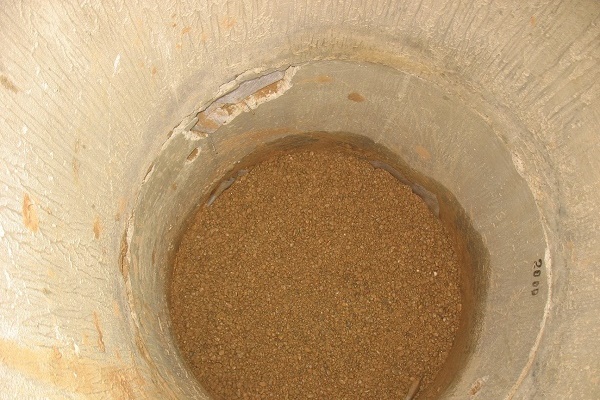

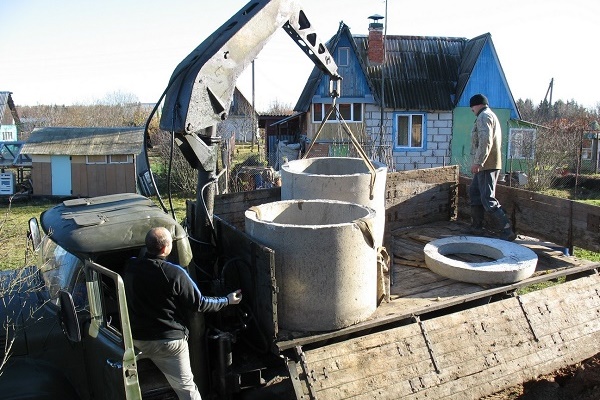

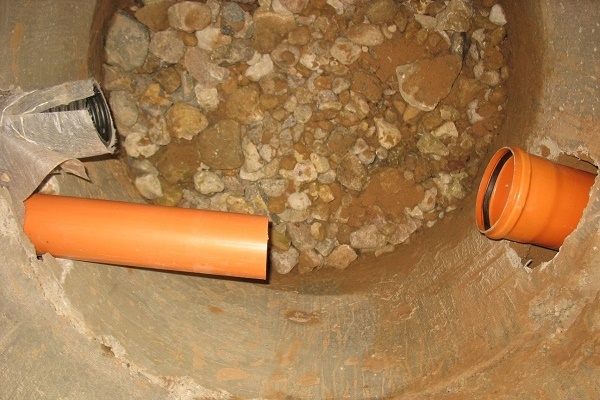

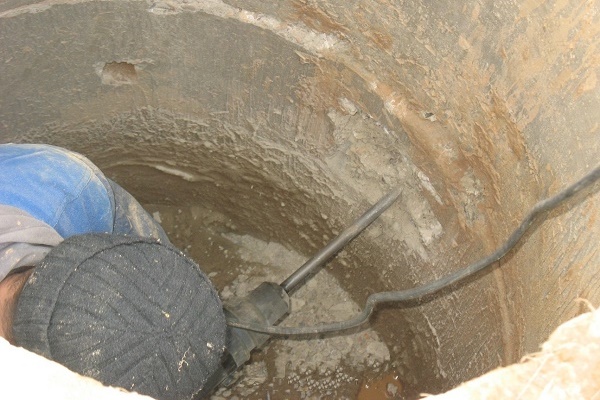

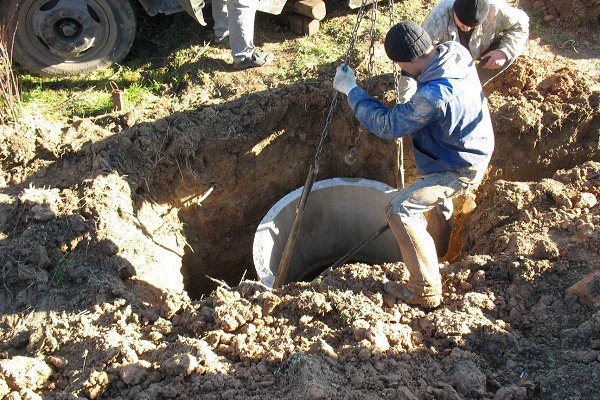

Колекторният кладенец в примера е предназначен за частично отвеждане на събраната вода в по-долните почвени пластове и за частично отвеждане на излишъците извън имота в обществената отточна канавка. Към него ще бъдат включени отпадъчните води от септичната яма, дъждовната канализация и дренажа. За отвеждане на излишъците ще бъде монтирана отточна тръба, разположена под всички останали.

След успешно справяне с основния обем работа, пристъпваме към финалното облагородяване:

#5: Организиране на комбинирани системи

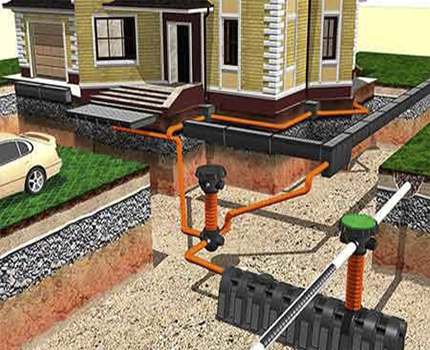

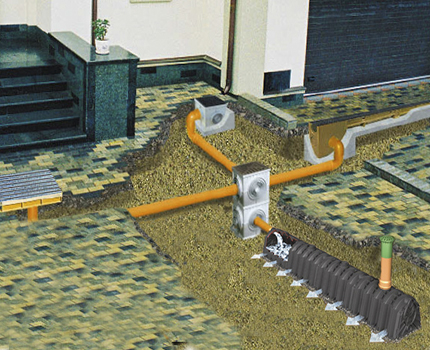

На парцела около къщата може също да се организира комбиниран водоотвод. Например, водите от дренажа и от дъждовната канализация могат да се акумулират в една колекторна шахта. При това колекторът за събиране на водите трябва да се изгради с отчитане на натоварването от двете системи. Освен това дъждовната канализация може да включва точкови и линейни водосборници.

При тази схема дъждовната канализация и дренажът се прокарват независимо един от друг (успоредно). Общ може да бъде само колекторът, който събира водите от двете системи

Трябва да се помни, че грешките, допуснати при смесения тип водоотвеждане, могат да доведат дори до повишаване на нивото на подземните води (УГВ), наводняване на мазета и изби. Основният недостатък е изпускане на вода от водосточната система в подземния водоотвод.

При обединяването на тези две системи водата от покрива попада в дренажните тръби и се просмуква в почвата. Особено активно това става по време на силни и продължителни атмосферни валежи. В резултат водата, вместо да напуска системата, се просмуква в почвата и я насища с влага.

Изводи и полезно видео по темата

Видео #1. Схема на повърхностен дренаж и неговия монтаж:

Видео #2. Траншейна дренажна система около къщата: Направи си сам

Видео #3. Нюанси на проектирането и изграждането на система за водоотвеждане:

При проектирането на дренажна система около частна сграда е силно препоръчително първо да се консултирате с хидротехник специалист. Неспазването на правилата и условията за понижаване на подземните води може да доведе до слягане на почвата, къщата или пътя.

Това е особено важно да се има предвид при изграждане на дълбочинен дренаж. Затова е най-добре схемата на дренажа около къщата да се изготви още на етапа на планиране, за да бъдат всички нюанси на строителството и отвеждането на водата отчетени в един проект.

Канем всички, които желаят да разкажат за собствения си опит с изграждането на дренаж, да оставят коментари. Можете да ги пишете в раздела по-долу. Тук можете също да задавате въпроси и да публикувате снимки по темата на статията.
