Канализация за баня направи си сам: схема и поетапни инструкции за изграждане

Комфортна баня на собствения ви парцел – мечта, която винаги можете да превърнете в реалност със собствените си сили. Един от ключовите моменти при нейното изграждане е решаването на проблема с отвеждането на отпадъчните води.

Как се изгражда канализация за баня със собствените ви ръце и какви моменти да вземете предвид при проектирането и монтажа на системата, ще разгледаме по-подробно.

Вид на канализационната система

Към устройството на правилно проектирана система за отвеждане на отпадъчни води тласкат не само естетическите норми, но и действащите изисквания, насочени към поддържане на екологичната безопасност.

Съгласно нормите 30-02-97 събирането и отвеждането на отпадъчните води от банята и душа трябва да се извършва с помощта на пречиствателни и филтърни съоръжения, в които е предвидена пясъчно-чакълена отсипка

Конструктивни решения за автономни канализации, изграждани при обзавеждане на баня, могат да бъдат много.

По вид на действие независимите системи се разделят на два типа:

1. Безнапорна система – предполага движение на отпадъчните води по нея гравитачно. Този ефект се постига благодарение на правилно издържан ъгъл на наклона на тръбопровода.
2. Напорна система – предвижда принудително транспортиране на отпадъчните води с използване на помпено оборудване.

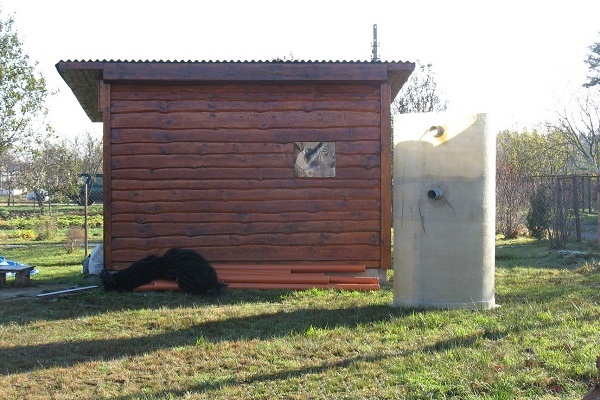

Канализационната система за банената сграда се изгражда независимо от това дали водопроводът е свързан или не. Във всеки случай, самият характер на обекта предполага изобилно използване на вода, която трябва да се изхвърли.

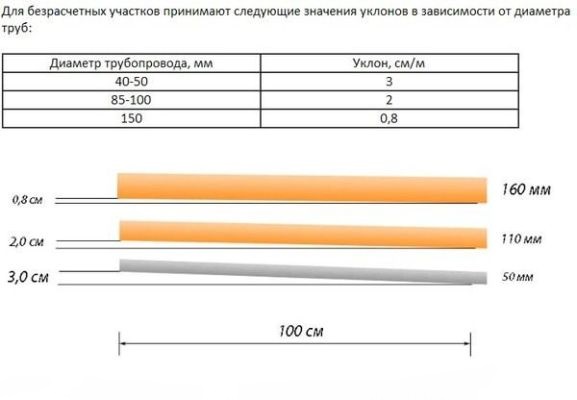

При изграждане на гравитачната система ъгълът на наклона на магистралата се определя от диаметъра на тръбите.

Съгласно точка 18.2 на SNiP 2.04.01-85 наклонът на канализацията в зависимост от диаметъра на използваните тръби трябва да бъде около 15 милиметра на всеки линеен метър

Гравитачната система е енергонезависима, но е доста проблематично да се проектира правилно при сложен релеф на терена.

Напорната система е енергозависима и по цена излиза по-скъпа от безнапорната. Но тя лесно решава проблеми, с които гравитачната не може да се справи. За да имате възможност да транспортирате отпадъчни води на големи разстояния, при монтажа на напорната система е важно да се грижите за изолацията на техническите елементи през студения сезон.

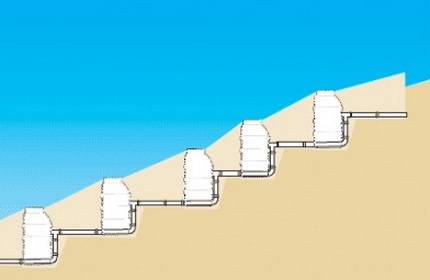

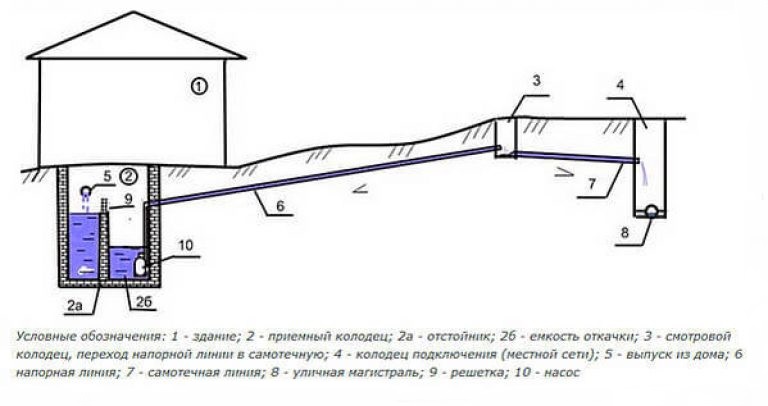

Схема за устройство на напорна независима канализация с включване на помпено оборудване в сутерена на сградата, когато септичната яма е разположена над тръбата, излизаща от постройката

Срокът на експлоатация на напорната канализационна система се измерва с повече от десет години, а разходите за нейното устройство се изплащат с лихва. Основното е да използвате помпено оборудване, оборудвано с измелчител, който смила твърдите частици, попаднали в канала.

Свързването на тръбопровода към централизираната канализационна система е по-малко трудоемък, но в същото време по-обременителен начин. Тъй като на практика могат да го приложат само малко собственици на бани, няма да разглеждаме подробно неговите особености.

Независимо от типа на избраната схема за канализация на банята, изключително важно е да се спазва праволинейността на магистралата. Ако при полагането на тръбопровода са предвидени точки на завъртане, то на местата на тяхното устройство ще е необходимо да се изградят ревизионни шахти.

Определяне на условията на терена и вида на почвата

Първото нещо, което трябва да направите при устройството на канализацията в банята, е да определите състоянието на почвата в района.

На този етап е важно да установите:

1. Нивото на подземните води.
2. Точката на замръзване на почвата през зимния период.

От това пряко зависи дълбочината, на която трябва да се положат тръбите на външната канализационна система и да се обустрои септичната яма.

Като знаете нивото на подземните води и вземете предвид точката на замръзване на почвата през зимния период, ще осигурите безотказна работа на канализационната система.

Информация за дълбочината на замръзване на почвата можете да получите от строителни справочници, например от “Строителна климатология”, или като разговаряте със съседи, които вече са извършвали подобни работи.

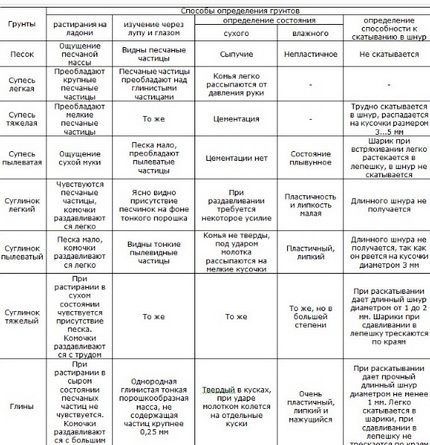

Можете да разберете типа на почвата, като извършите прости манипулации и сравните показателите с данните в таблицата по-долу. За целта на мястото, където планирате да положите тръбопровода, трябва да изкопаете яма с дълбочина 25-30 см под маркировката на замръзване.

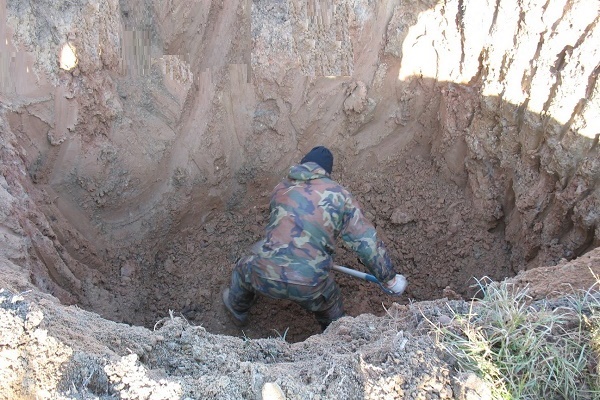

Пробата за изследване се взема от дъното на изкопаната яма. Образецът на скалата първо се разтрива между пръстите, а след това се овалва в топка.

Взетият за проба къс пръст се оценява визуално и се изследва тактилно, като се сравняват наблюденията с таблични данни и на базата на това се правят съответните заключения.

При работа с глинести почви и песъчливи глини, които се отнасят към категорията на набъбващите почви, при прокарване на външна канализация дъното на изкопите ще трябва да се оборудва с пясъчна „възглавница”. Изпълнявайки ролята на амортисьор, пясъкът ще предотврати повреда на тръбопровода при пролетни размествания на земята.

Според типа на организация на отпадъчните води, банските канализационни системи се подразделят на организирани и неорганизирани:

Избор на място за пречиствателното съоръжение

За да не досаждат неприятните миризми на собствениците и гостите на имота, е важно правилно да се изчисли мястото за разполагане на съоръжението.

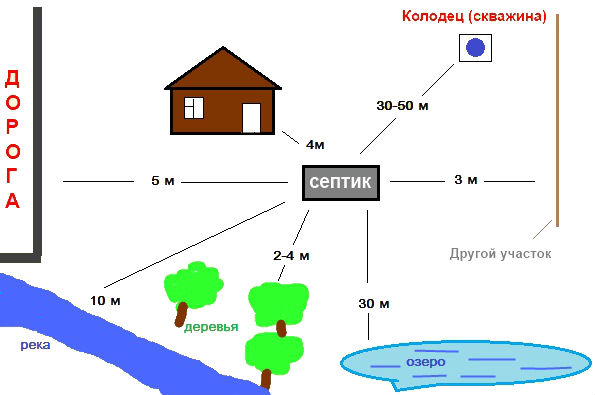

Независимо от типа на изгражданото пречиствателно съоръжение, при определяне на мястото му трябва да се ръководите от действащите санитарни норми.

Разстоянието на точката за приемане на отпадъчните води трябва да бъде:

• до основата на банята – 4-7 м;
• до точката на водовземане – от 10 м;
• до зелените насаждения – от 2 метра;
• до пътя – 5 м.

В СНиП 2.04.03-85 по точките е разписано и минимално допустимото разстояние, което трябва да се спазва от септичната яма до границата със съседния парцел. То трябва да бъде не по-малко от 3 метра.

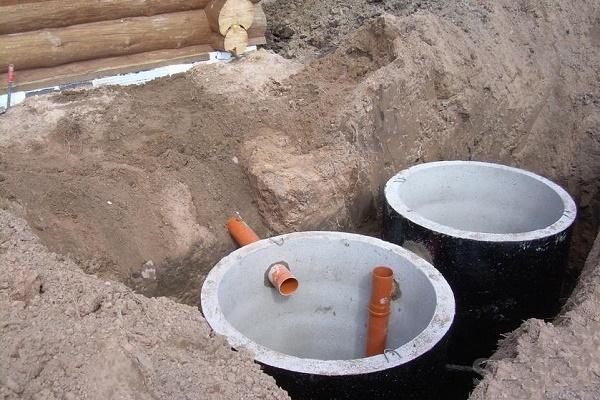

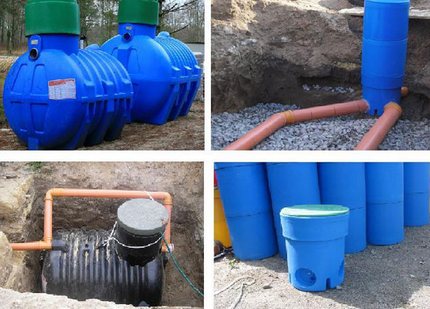

За преработка на транспортираните от банята отпадъчни води се използват разнообразни видове пречиствателни пунктове:

Проектиране на схемата на канализацията

Проектирането и полагането на автономна канализационна система включва две задължителни части:

• вътрешна – включва комуникации, положени вътре в помещението;
• външна – обединява комуникациите извън границите на постройката.

Проектът за полагане на канализационната система при желание може да се изпълни и със собствени сили.

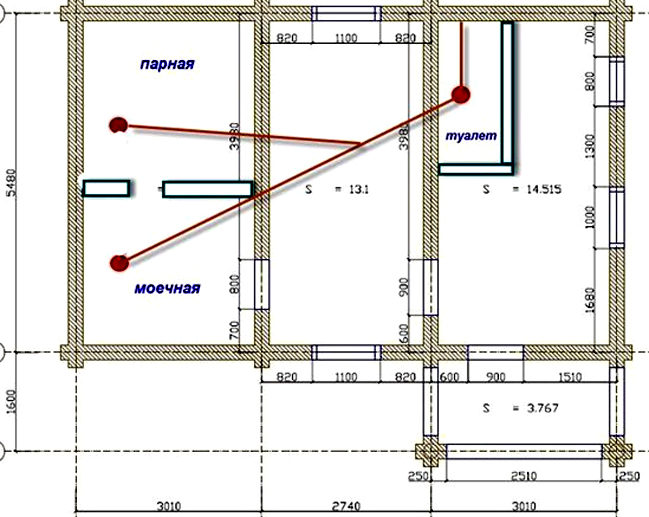

Изпълнен в мащаб план на сградата, като се вземе предвид дебелината на носещите стени и вътрешните прегради, най-лесно се чертае на милиметрова хартия или на кариран тетраден лист.

За опростяване на изчисленията на плана е необходимо да се посочат:

1. Места на точки за монтаж на санитарни прибори.
2. Размери на помещенията и разстояния от точките на изтичане до преградите.
3. Място на извеждане на основния тръбопровод.
4. Монтаж на вентилационна тръба (ако е предвиден тоалетна).

На съставения план санитарните прибори се свързват с основната тръба по възможно най-кратка и удобна траектория. Основната задача е да се минимизира броят на завоите на тръбопровода.

След това се сумира дължината на комуникациите, като не се забравя да се добави надбавка за дебелината на външната стена, и се пристъпва към съставяне на чертеж на външната разводка.

Основни правила, които трябва да се вземат предвид при проектирането на външната разводка:

1. На мястото на съединението на вътрешната и външната канализация се обустройва ревизионен люк.
2. В точките на завой на тръбопровода и местата, където се разклоняват страничните клонове, се изграждат ревизионни шахти.
3. Първата ревизионна шахта се разполага не по-близо от 3 метра от банята и не по-далеч от 12 метра.

Съгласно предписаните норми на СНиП, при полагане на външна канализация с тръби D 100-150 mm на всеки 15-30 метра от правата магистрала е необходимо да се изграждат ревизионни шахти.

Ако в помещението е предвиден тоалетна чиния, а самата сграда е построена на терен с голям ъгъл на наклон, ще е необходимо да се изгради многостепенна система, която включва използване на препадни шахти

Когато става въпрос за относително равен терен, при полагане на външната мрежа по цялата ѝ дължина, за да се осигури непрекъсната работа на системата, е необходимо само да се спазва ъгъл на наклон от 10-15 mm на всеки метър.

Варианти за устройство на хидрозатвора

Разпространението на зловонна миризма там, където има канализация, не е рядко явление. Отърваването от нея се постига чрез инсталиране на хидрозатвор. Конструкцията представлява импровизирана водна запушалка, която винаги се намира в кухината на тръбата, дори в периодите, когато банята временно не се използва.

Основното предназначение на устройството е да разделя две съседни газови среди, като отсича неприятните миризми, идващи от септичната яма.

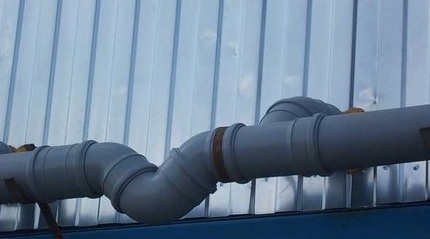

Най-простият вариант на хидрозатвора е свързване към тръбопровода на U-образен сифон, който се изгражда от три формовани елемента под формата на отклонения.

Простата за изпълнение конструкция има един недостатък – при рядка експлоатация на системата течността с времето се изпарява.

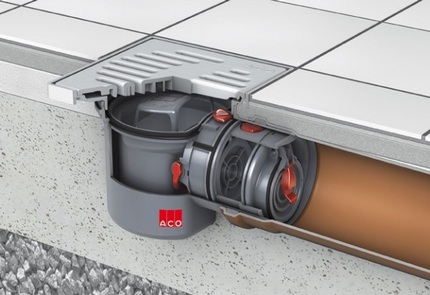

За такива рядко използвани системи е по-добре да се инсталира „сух“ хидрозатвор.

„Сухият“ хидрозатвор представлява сложна конструкция, оборудвана с еластична мембрана и пружинен механизъм, който затваря изхода от тръбата.

Такова изпълнение е удобно с това, че при постъпване на течност в системата под действието на създаваното налягане клапанът се спуска, отваряйки път на потока, а след преминаването му се връща в изходно положение.

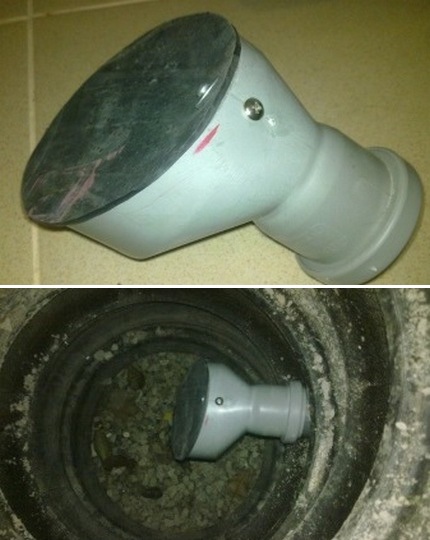

При липса на възможност да закупите готово изделие, подобна конструкция можете да изградите със собствени сили.

Основа за изработка на домашен „сух“ хидрозатвор беше пластмасова тръба D50 mm, която оборудвахме с преходник 50/110 mm.

За изработка на хидрозатвора широкият край на преходника се срязва под ъгъл от 30°. От плътна гума се изрязва кръг D 110 mm и се фиксира към мястото на среза. Готовата конструкция се поставя на изхода на тръбата от септичната яма.

Избор на необходимите материали

Преди да направите надеждна канализация за баня, е необходимо да изберете качествени елементи на тръбопровода.

За полагане на вътрешна и външна мрежа на съвременния пазар са представени няколко вида тръби.

Основните сред тях:

• Чугунени – такива тръби са издръжливи, но в същото време тежки, и поради това крайно неудобни за монтаж. Цената им е доста висока.
• Азбестоциментови – евтини изделия, чиито експлоатационни параметри отстъпват на пластмасовите и чугунените аналози. Поради това, че имат грапава вътрешна повърхност с множество миниатюрни вдлъбнатини, не бива да се използват при изграждане на безнапорна система.
• Пластмасови – универсален вариант, подходящ за изграждане на всякакъв вид канализационна система. Те са евтини, удобни за монтаж и издръжливи в експлоатация. Освен това на пазара са представени множество варианти – остава само да изберете правилния, а как да го направите, прочетете в този материал.

При полагане на автономна канализация в крайградски парцели най-широко разпространение са получили именно пластмасовите тръби.

За баня с парна баня при полагане на трасето на гравитачна система е позволено да се използват тръби с диаметър 100-110 мм, а за свързване на санитарно оборудване към трасето – тръби с диаметър 50 мм

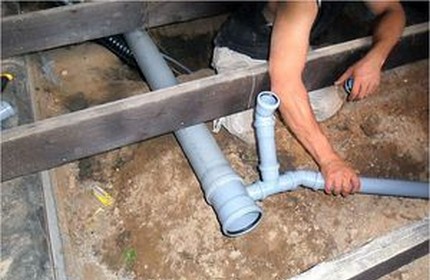

Те се произвеждат с разширения и без такива. За улесняване на монтажа на дълги изделия към тях се произвеждат фитинги и други оформящи елементи.

За полагане на хоризонтален тръбопровод в стените на сградата се избират тръби със сив цвят с диаметър 110 см, за вертикални отклонения при монтаж на приемници – тръби с диаметър 50 мм и 110 см.

При полагане на външен тръбопровод – PVC тръби с жълтеникаво-червен цвят със същия размер. За съединяване на елементи с различен диаметър се използват преходници.

Устройство на вътрешната система

Най-правилно е изграждането на канализацията да се извърши още на етапа на строителството на банята. Но има ситуации, когато се налага да се благоустроят вече готови експлоатирани сгради. Обемите на извършваните работи и тяхната последователност във всеки случай ще бъдат различни.

Монтаж на системата на етапа на строителство

След изграждане на фундамента се определят точките за свързване на трапове, мивки и други санитарни елементи.

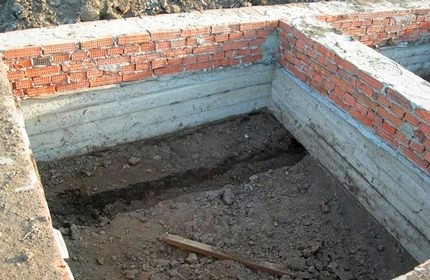

В местата на полагане на основните клонове на системата се изкопават траншеи с дълбочина 50-60 см спрямо нивото на почвата, чието дъно се изравнява, като се взема предвид ъгълът на наклон към септичната яма

Дълбочината на полагане на тръбите от земната повърхност до горната точка на положената тръба трябва да бъде:

• за южните региони – 70 см;
• за средната полоса – от 90 до 120 см;
• за северните региони – от 150 до 180 см.

Ако височината на цокъла достига 30-40 см, то дълбочината на прокопаваните траншеи трябва да бъде приблизително 80-100 см спрямо горната точка на издигнатата основа.

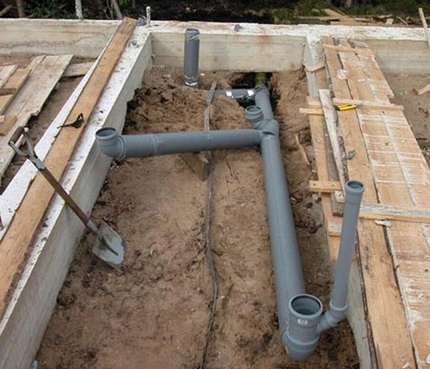

Полагането на тръбопровода според схемата на канализацията трябва да започне с монтажа на основната тръба, като не забравяте да спазвате наклона. От нея ще се отклоняват големи възлови елементи и странични клонове, изпълнени от елементи със същия или по-малък диаметър. В крайна сметка всички оттоци, предвидени от конструкцията на банята, трябва да бъдат свързани в единен тръбопровод.

Под края на изходната тръба се изкопава яма за обустройство на оттока на водата. За да проверите правилността на наклона на тръбите, се прави пробен отток. За това последователно във всички отточни отвори се изливат малки порции вода.

В кофата, поставена в края на изходната тръба, трябва да се излее същият обем течност, какъвто е бил излян в отворите.

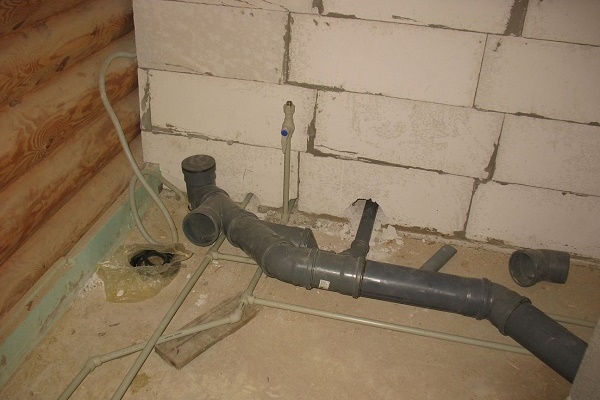

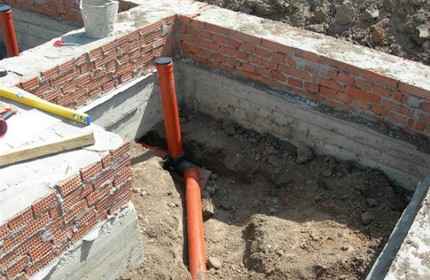

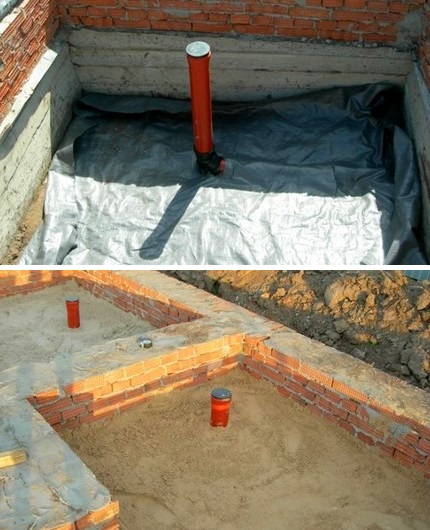

В точките на свързване на санитарното оборудване се монтират вертикални отводи на тръбите, които за предотвратяване на запушване с чужди предмети се покриват с тапи.

Височината на вертикалните отводи се прави с резерв. След заливането на пода и поставянето на траповете лесно ще ги отрежете. На същия етап се монтира вентилационният щранг.

Ако изграждането на канализацията в банята се извършва на парцел, който се намира в регион със студен климат, трябва да се погрижите за изолацията на тръбите.

За изолация може да използвате:

• полуцилиндри от стиропор;
• влакнести материали;
• ролки от пенополиетилен.

Препоръчваме ви също да прочетете как да изберете изолация за канализационни тръби. За да намалите силата на звуците, създавани от функциониращата система, тръбите могат допълнително да се обвият с шумопоглъщащ материал.

Отгоре на положените тръби се разстила фолио, осигуряващо надежден слой изолация, след което се оформя пясъчна «възглавница» с височина 10-15 см.

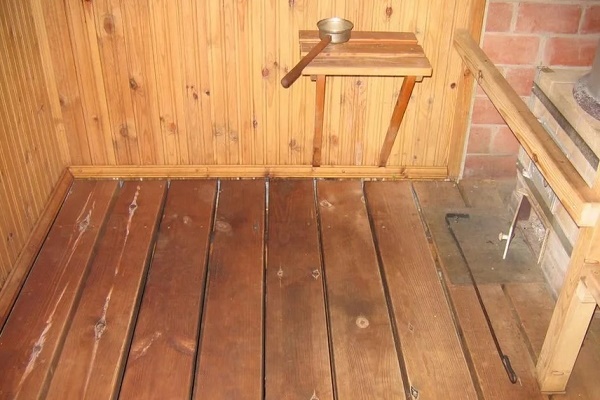

Подът в банята може да се организира по два начина: чрез създаване на проточен под, предполагащ полагане на дъски с отстояние от 5 мм, или чрез създаване на наклонена повърхност.

Когато избирате втория начин, е важно да следите, че при полагането на финалното покритие се спазва наклон към трапа, така че използваната вода да не се задържа, а веднага да се стича в оттока.

Прокарване на канализация в вече готова сграда

Системата за оттичане на мръсни води може да се монтира и в помещения, които вече са пуснати в експлоатация. За това също ще е необходимо да се състави схема на разводките, като се обозначат точките на свързване. На местата на прокарване на тръбопровода ще се наложи да се отвори подът.

Монтажът на канализационните отводи се извършва на нивото на основата, а за извеждане на основната магистрала в една от стените на къщата се пробива отвор с подходящ диаметър.

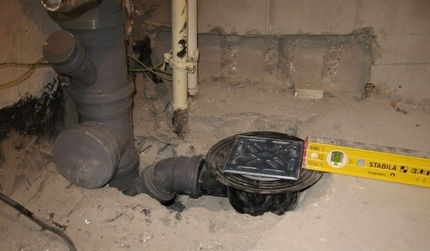

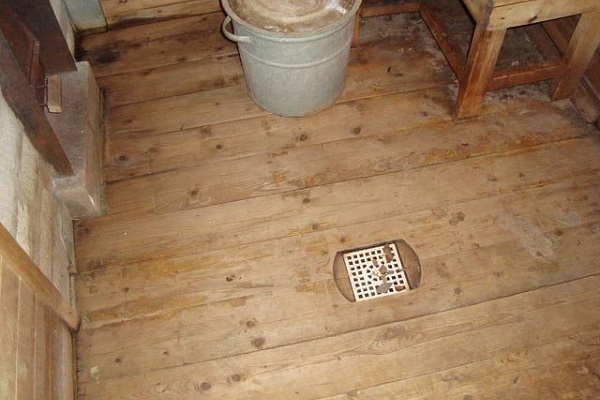

При инсталиране на дренажни трапове в парната и миялната е важно да се спазват три основни изисквания:

1. Дренажните трапове в парната и банята се поставят наравно с пода.
2. Празнините на системата се обработват с влагоустойчиви фугиращи смеси.
3. Плочките се полагат едва след завършване на монтажа на трапа.

За свързване на тоалетната чиния и за устройство на вентилация в тоалетната се монтира тройник.

За да се намали рискът от образуване на отлагания по стените на тръбопровода, което води до запушване на проходния диаметър и задръстване на дренажния кладенец, монтирайте в душа и на дренажните отвори в банята филтрираща решетка. Тя ще улавя банени листа и дребни отпадъци.

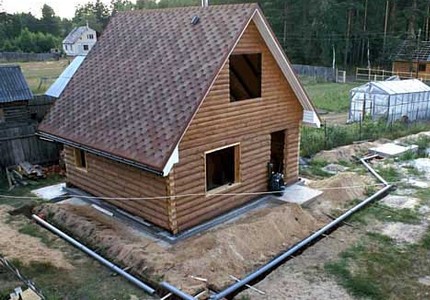

Полагане на външна канализация

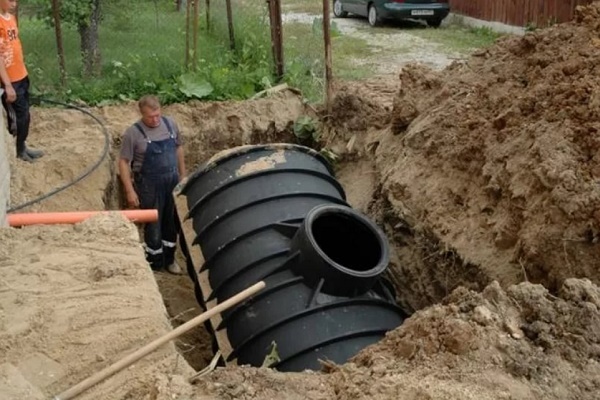

Ключов елемент на външната система за отвеждане на отпадъчни води е септикът. Той може да представлява съоръжение под формата на дренажен кладенец или пък двукамерна пречиствателна конструкция.

Фото-ръководство за инсталиране на канализационна станция

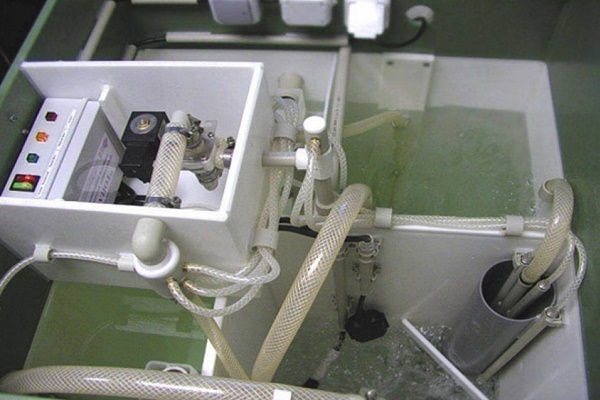

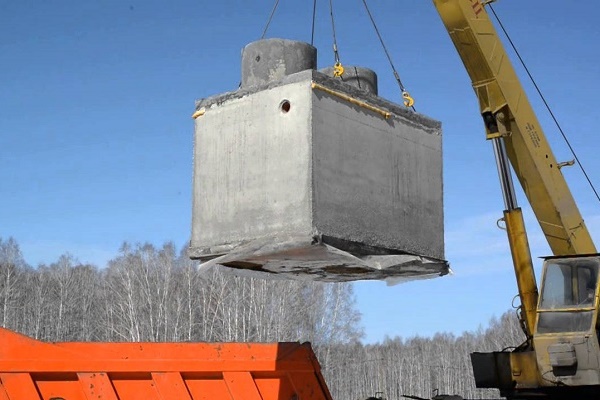

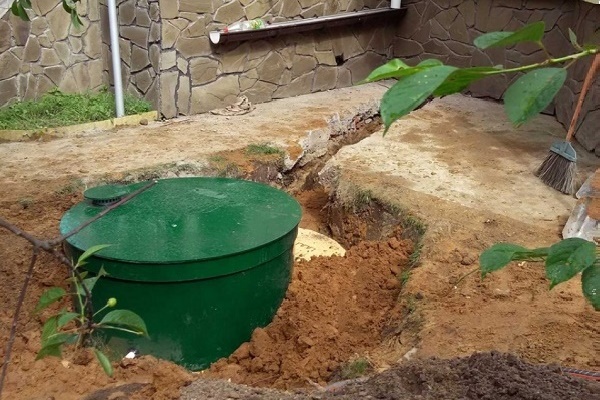

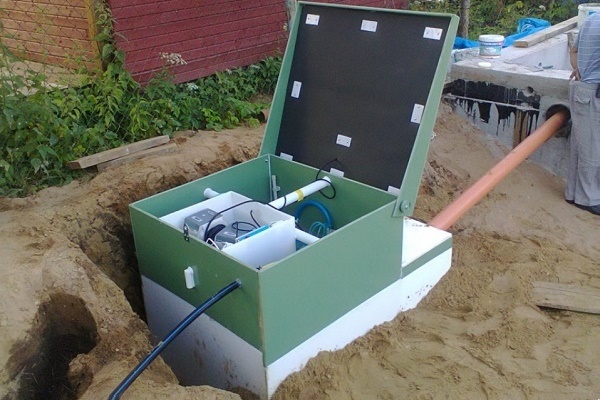

Ако за пречистване на отпадъчната вода преди изхвърляне е избрана станция за дълбоко пречистване, освен свързване към канализационната система ще е необходимо и инсталиране на електропроводка.

В останалото етапите на работа по изграждането на всички видове пречиствателни пунктове на автономни канализационни системи се извършват в аналогичен ред.

Изграждане на пречиствателното съоръжение

Ако банята е предназначена за семейство от 2-3 души, при нейното обустройство не е предвидена тоалетна и се ползва не толкова често, може да се ограничите до изграждане на примитивен изход. За целта, като се спазва указаното от санитарните норми разстояние, се изкопава дренажен кладенец.

Но него може да се монтира само върху почви, които се характеризират с висока водопропускливост. Към такива спадат песъчливи, дребнообломъчни и едрообломъчни почви.

След като се определи мястото за изграждане на дренажната яма, се извършва маркиране на участъка и се избира пътят за полагане на канализационната магистрала до нея.

Изграждането на пречиствателното съоръжение се извършва в следната последователност:

1. На маркирания участък се изкопава котлован, чиято дълбочина е с 1-1,5 метра над нивото на замръзване на почвата.
2. Дъното на ямата се покрива с 10-сантиметров слой глина.
3. Отгоре се настила керамзитов или чакълно-пясъчен насип, като се оформя слой с височина 40-50 см. Той ще изпълнява функцията на дренаж.
4. За предотвратяване на срутването на земните стени на котлована, те се облицоват с тухли, като редовете се подреждат в шахматен ред, или с готови бетонни пръстени.

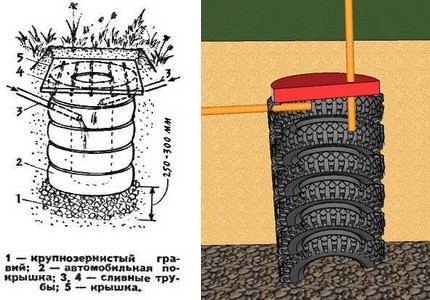

При желание стените на дренажния кладенец могат да бъдат облицовани с автомобилни гуми. За целта се изкопава котлован, чийто диаметър позволява да побере 4-5 поставени една върху друга използвани гуми.

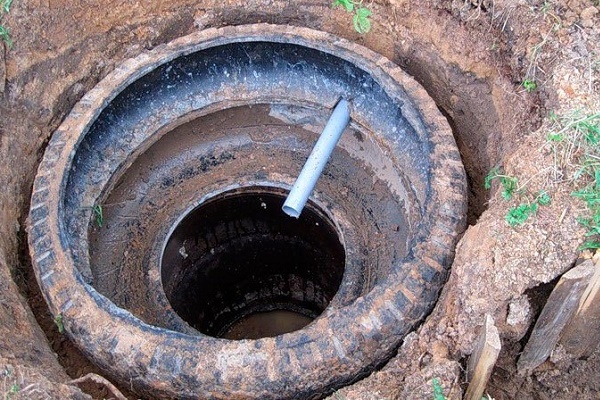

Дъното на котлована се изравнява и се запълва с едрозърнест чакъл, като се формира слой с дебелина 25-30 см, върху който ред по ред се подреждат автомобилни гуми.

За да се предотврати разместването на гумите след полагането на първия ред, е препоръчително да се забият по обиколката четири направляващи кола. За да се увеличи здравината на конструкцията, местата на свързване на гумите могат да се обработят с битум. При полагането на всеки ред, за да се избегне затлачване и да се подобри дренажът, отстрани на всяка гума се запълва с чакъл и парчета счупена тухла.

За да научите как да изградите правилно септик от гуми – отидете на линка.

В случай че почвата на участъка, на който се намира банята, пропуска слабо вода, струва си да се помисли за инсталиране на готов полимерен септик или за закупуване на станция за дълбоко пречистване.

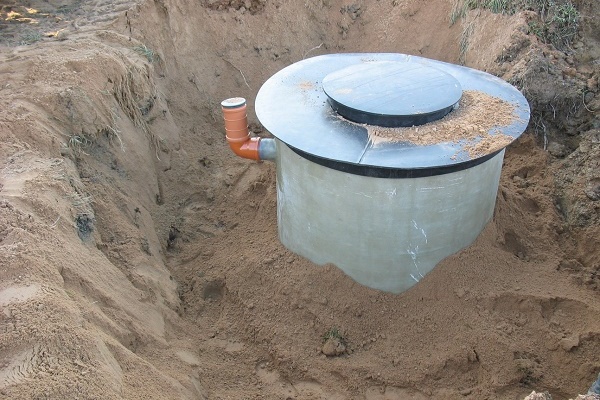

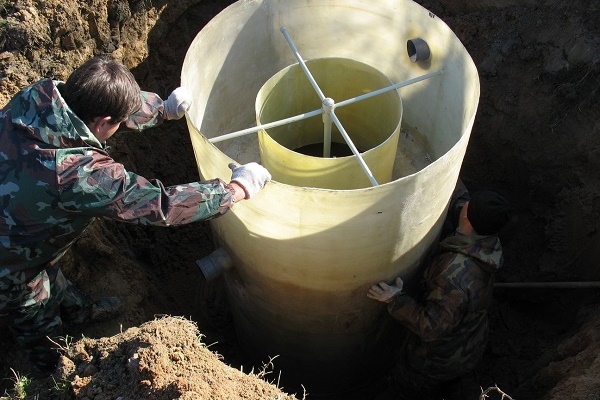

Необходимият обем на полимерните септици и станциите за дълбоко пречистване се определя от изчислението на общата тридневна норма на отпадъчните води, като не се забравя да се остави резерв от 10-15%.

Основното предимство на такива системи е екологичната безопасност. Натрупаните отпадъчни води не могат да просмучат през стените от водонепропускливи материали и следователно няма да навредят на скалите и подземните води.

Благодарение на жизнената дейност на аеробни или анаеробни бактерии, твърдите отпадъци се разлагат на прости елементи, поради което обемът им намалява десетки пъти. При натрупване е необходимо само периодично да се изпомпва съдържанието на септика, като се прибягва до услугите на асенизатори.

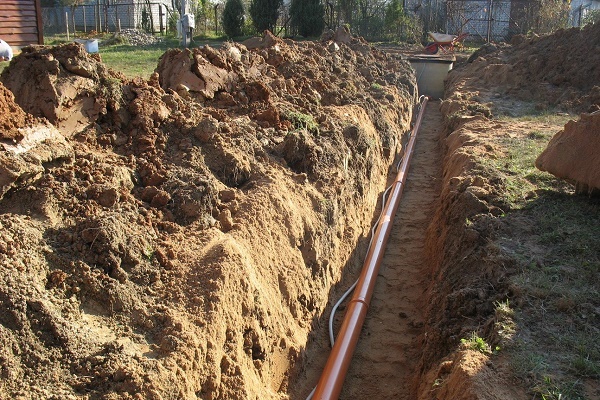

Изкопаване на траншея и прокарване на тръбопровода

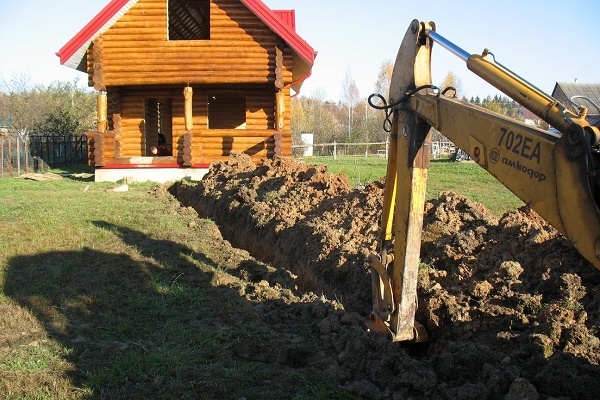

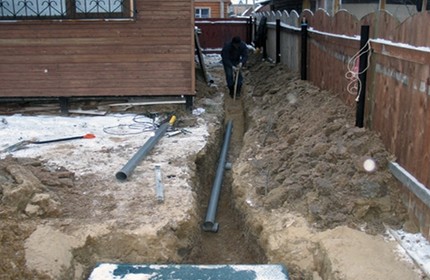

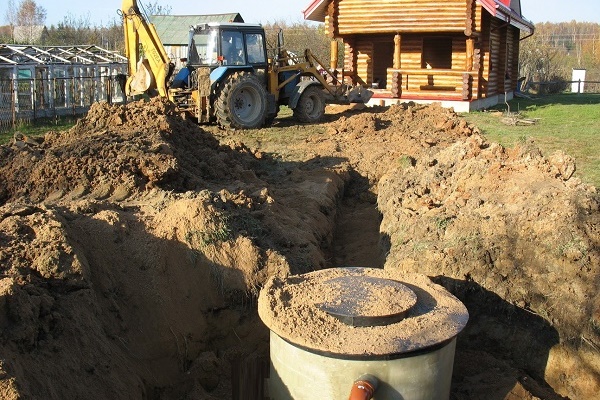

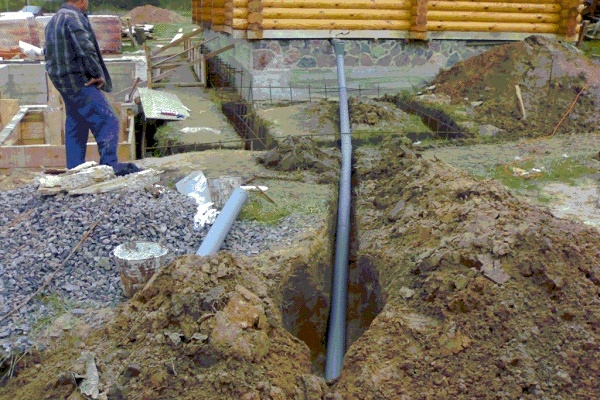

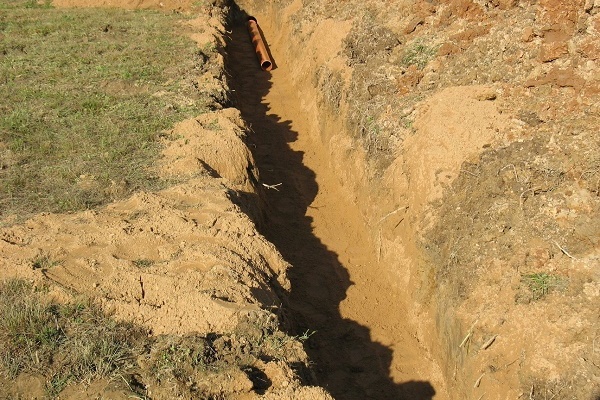

За полагане на магистралата се изкопава траншея, като ѝ се придава U-образна форма. Нейната дълбочина трябва да е под точката на замръзване на почвата. Дъното на траншеята се уплътнява старателно и се изравнява, като не се забравя да се спазва наклонът към дренажната система.

Върху уплътненото дъно се постила под същия ъгъл чакълена „възглавница“ и се полагат тръбите.

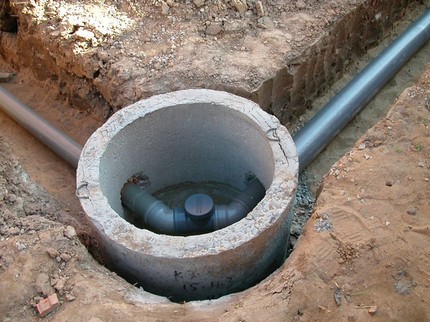

В точките на завой на магистралата се устройват ревизионни шахти – ями с бетонирано дъно и укрепени стени.

За да се предпазят от замръзване преминаващите по магистралата отпадъчни води през зимния период, отворите на ревизионните шахти трябва да се покрият с двойни капаци

За усилване на ефекта вътрешните стени на ревизионната шахта се покриват с топлоизолационен материал, а външните се запълват с дървени стърготини и пръст.

Тръбата се подвежда към отточната яма под ъгъл, като предварително се пробива отвор в стената за нея. Ако дренажната шахта е изработена от автомобилни гуми, то отточната тръба се извежда между първата и втората гума или през пробития отвор в горната част.

Капакът на септичната яма може да се изработи от дървен щит или от парче листов метал. За осигуряване на приток на кислород в капака се пробива отвор за монтиране на тръба.

На финалния етап остава само да се направи пробно изпускане, за да се провери правилността на наклона на канализационните тръби и да се уплътни областта около стените на горната част на пречиствателното съоръжение.

Изводи и полезно видео по темата

Материалът, представен във видеоклиповете, ще помогне да се приложат теоретичните основи на практика и да се избегнат грешки при монтажа на канализацията.

Как да положите канализационни тръби:

Как да изградите септична яма от автомобилни гуми:

В бъдеще, за да се осигури стабилна работа на канализацията на банята, е важно редовно да се почистват стените на акумулиращото съоръжение. Това ще намали риска от запушване на почвените филтри с тиня и тинести отлагания, които запушват пътищата за оттичане.

Ако имате личен опит в изграждането на канализационна система за баня, моля, споделете ценни съвети или тънкости, които са ви известни, с посетителите на нашия сайт. Можете да направите това в блока по-долу. Там също можете да зададете въпроси по темата на статията.
