Пример за изчисляване на наклона на канализацията: формули и технологични нормативи

Канализационната система е мрежа от тръбопроводи, функционални възли, модули и стандартни компоненти. Целият набор е предназначен да осигури безпрепятствено преминаване на отпадъчните води. Очевидно е, че самоволното движение на битовите отпадъчни води в тръбите е възможно, ако при полагането им е спазен наклон.

От предложената от нас статия ще научите как се извършва изчисляването на наклона на канализацията. Всъщност това не е произволна величина: наклонът трябва да осигурява движение на отпадъчните води със скорост, необходима за нормалната работа на системата. Ще разкажем как се определя важният за канализацията параметър.

Устройство на канализационната мрежа: правила и норми

Монтажът на битова и всяка друга канализация се разяснява доста ясно от СНиП. Освен това, наличните в документите разяснения са норми и правила, които професионалните строители спазват стриктно.

Битовото строителство със собствени ръце, разбира се, е трудно да се приравни към професионална дейност. Но този момент не освобождава домашния майстор от монтажни задължения. Затова на всеки строител се препоръчва да знае как се извършва изчисляването на канализацията.

Изграждането на канализационни комуникации в жилищни сгради е свързано с необходимостта от изчисляване. Основната цел на изчисленията на канализацията е спазване на допустимите норми на наклон на тръбопроводите и съответствие с условията на експлоатационната среда. Игнорирането на изчисленията води до сериозни проблеми.

Изглежда, за какво да навлизаме във всички тънкости на изчисленията? Нима нещо коренно ще се промени в канализационната система, ако се направи наклон на тръбите малко по-малък или малко по-голям от съществуващите параметри на СНиП?

Така че, практиката на експлоатация на комуникациите показва: дори малки отклонения на стойностите на наклона от установените норми могат да нарушат нормалната работа на канализационната система.

Например, собственик на частен дом прави канализация със собствените си ръце и не владее методиката за изчисляване. Той взима и полага наклона на тръбопроводите „на око“. В крайна сметка получава стойност на наклона на битовата канализация по-малка от нормативните цифри.

Ако при изграждане на канализация в къща или промишлени обекти не се спазват нормите за наклон на тръбите, се нарушава принципът на самоочистване на канализационните мрежи. Това води до периодично образуване на задръствания, налага се често да се извършват непланирани почиствания на комуникациите.

Скоростта на движение на битово-фекалната среда намалява, образуват се първоначално незначителни задръствания, след това масивни, трудно пробиваеми. Накрая линията се задръства окончателно и на дневен ред излиза задачата за глобално почистване. И такава работа на системата, при недостатъчен наклон на тръбите, обещава завидна постоянност на задръстванията и неприятни миризми.

Друг момент: непрофесионален майстор монтира канализация с наклон, надвишаващ нормативните стойности. Повишеният наклон на тръбопроводите на канализацията води до увеличаване на скоростта на течната среда, но при това се образува така нареченият „ефект на сепарация“.

Течността, течаща със скорост над скоростта на самоочистване, се отделя от твърдотелната маса, която остава по стените на тръбите. С времето остатъчните маси се натрупват и се получава същият резултат – задръстване, миризми, почистване.

Правилно зададените стойности на наклона са гаранция за дълга и надеждна работа на системата.

За изчисляването на канализационните мрежи

Скоростта на движение на битово-фекалната среда, при която се постига ефект на самоочистване, се изчислява математически по формулата:

Тази математическа формула се прилага за изчисляване на битовата и промишлената канализация. По-специално, с помощта на формулата се изчислява необходимият наклон на тръбите на канализацията.

Означения:

• V – скорост на движение на течната среда, (не по-малко от 0,7 м/с);
• H/d – напълняемост на канализационната тръба (не по-малко от 1/3 от обема);
• K – коефициент на съпротивление, зависещ от материала на тръбопровода (0,5 – пластмаса, стъкло; 0,6 – други).

Практикумът за устройство на битовата и промишлената канализация допуска ситуации, когато условията, изчислени чрез посочената формула, не могат да бъдат изпълнени поради малкия разход на канализационните отпадъчни води.

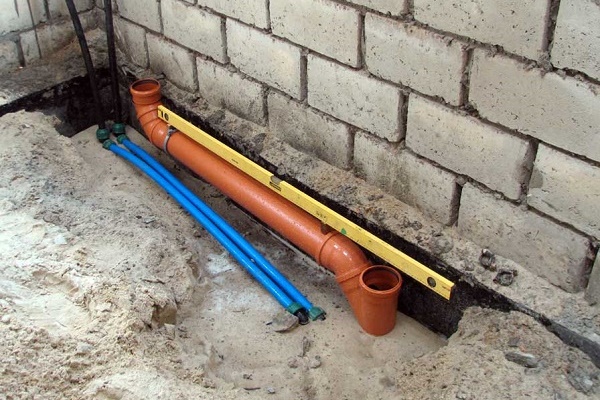

За този случай се препоръчва да се монтират комуникации от тръби с диаметър до 50 мм с наклон 3 мм на 1 метър дължина. Тръбопроводите с диаметър 85 – 100 мм се полагат при спазване на нормата за наклон от 2 мм на 1 метър дължина. Във всеки случай, максимално допустимата стойност на нормата за наклон може да бъде 15 мм на метър дължина, но не повече от това.

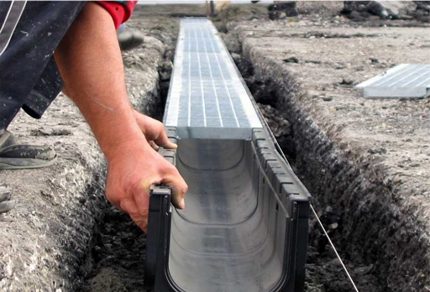

Ако в системата на канализационните мрежи се използва лотков механизъм за транспортиране на отпадъчните води, за този случай също има норматив. Така, нивото на напълване на лотковете не трябва да надвишава 0,8 от размера на тяхната височина. Размерът на ширината на канализационния лотък не може да бъде по-малък от 200 мм.

При това ширината на лотъка се определя, въз основа на изчислението на хидравличните свойства на системата и конструктивните особености на този елемент. Така, канализационните лоткове с височина над 500 мм в размер на ширината не трябва да бъдат по-малки от 700 мм.

Лотковата система на канализацията точно както тръбната, се монтира със спазване на установените норми за наклон. Освен това, лотковите системи се изграждат, като се вземат предвид размерите на отделните елементи на линията – в зависимост от размера на височината и ширината

Лотковете в изграждането на канализацията се прилагат в устройството на дъждовните и дренажните системи. С изчислението на наклона на дренажните тръби ще ви запознае статия, която силно ви препоръчваме да прочетете.

Отпадъчните води, напълнени с високо съдържание на механични суспензии, се отвеждат по линии на канализацията, направени с наклон, чиято величина също се определя по изчислителен път, като се взема предвид осигуряването на самоочистващи скорости на движение на течността в тръбите.

Напълването на тръбопроводите се нормира със стойност 1/3 от техния обем. Обикновено този вид отпадъчни води се отнася към продуктите на промишленото производство, където механичните суспензии са частици от метали и други твърди вещества.

Други норми (правила) за монтаж

Разпоредбите на нормативната документация засягат както характеристиките на оборудването, използвано в канализационната система, така и нюансите на самата инсталация.

Оборудване на закритите комуникации

За повечето случаи на проектиране на битови канализационни комуникации, нормите (правилата) предвиждат изпълнение на затворени тръбопроводни линии. Тази схема традиционно работи на принципа на движение на битово-фекалните води чрез самоток.

На някои обекти (по-често промишлени), където се отвеждат отпадъчни води без наличие на миризми и опасни изпарения, е допустимо да се изпълняват комуникации на основата на самотокови улеи. При това се изисква да се оборудват улейните линии с устройство за хидрозатвор.

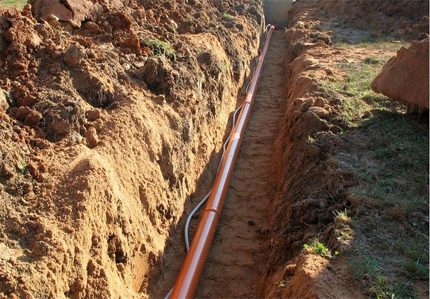

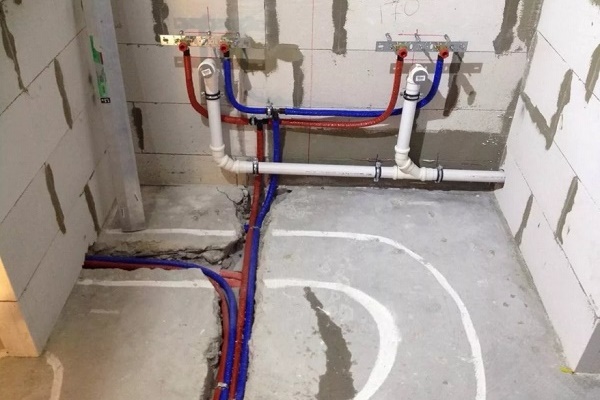

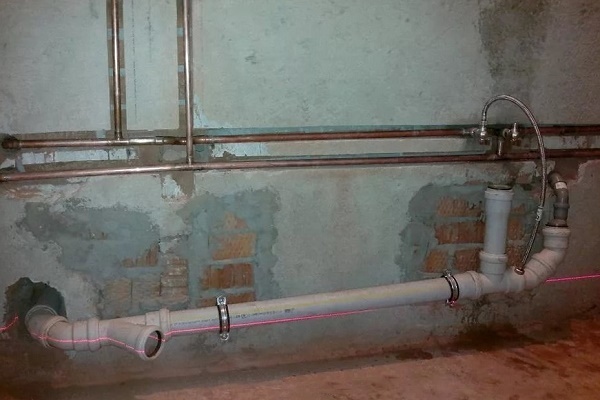

Полагането на канализационни тръбопроводи винаги се извършва праволинейно. За създаване на завои, отклонения, разклонения се използват допълнителни монтажни елементи. От началната точка на монтаж на линията до пълното ѝ завършване е необходимо да се поддържа равномерно изменение на наклона според изчисленията.

Ако се разглежда системата в план, то всеки отделен участък от канализационните комуникации се монтира строго праволинейно. Ако се изисква да се промени посоката на полагане на тръбопроводите, се прилагат стандартни монтажни компоненти (ъгълници, кръстовини, тройници, преходи и т.н.).

Да се променят изчислените стойности на наклона на канализационните тръбопроводи е недопустимо на отделен участък от завършена линия, монтирана в хоризонтално положение.

Кои тръби са подходящи за системата?

По отношение на канализационните мрежи (битови, промишлени), а също и с акцент върху свойствата на корозионна устойчивост и якост, за монтаж на канализация се прилагат различни модификации на тръби.

За комуникации, направени по принципа на самотока, като материал на тръбите служат:

• полимерни съединения;
• чугун;
• бетон;
• стъкло;
• азбестоцимент.

Критериите и правилата за избор на тръби за външна канализация са дадени тук. Препоръчаната от нас информация ще бъде полезна на всички грижовни собственици на крайградски парцели, планирани за обустройване.

За комуникации, транспортиращи течности под налягане, се правят тръби от материали:

• полимери;
• чугун;
• азбестоцимент;
• железобетон.

Канализационните линии за вътрешно действие се монтират по един от два начина: открит / скрит. Независимо от начина на полагане, широко разпространение в монтажа имат полимерните тръби. С ориентирите за избор на най-добрите тръби за канализация ще ви запознае препоръчваната от нас статия.

Пластмасовите канализационни тръбопроводи може да се полагат в земята под нивото на подовете на сградите. Но трябва да се вземе предвид натоварването, което пада върху участъка с такива комуникации.

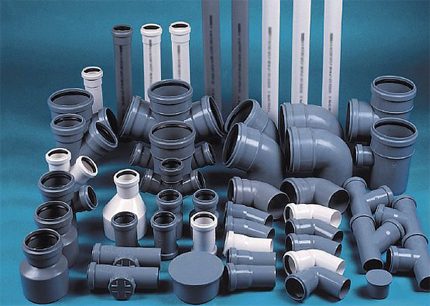

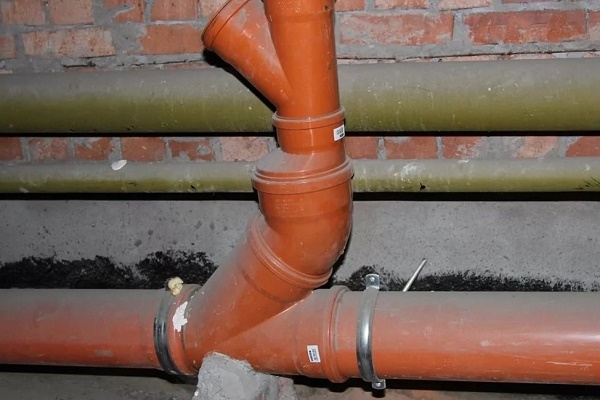

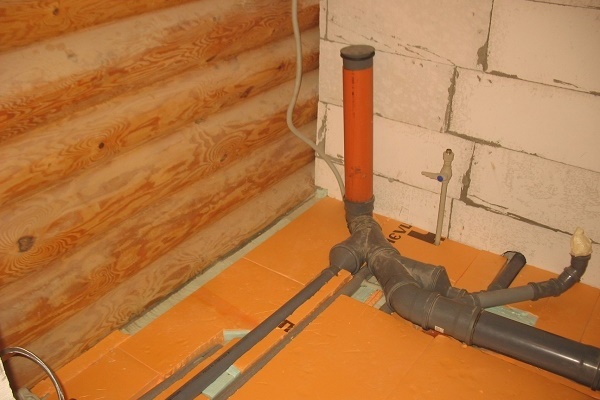

Най-разпространените детайли на канализационните комуникации. Пластмасовите тръби и цялата необходима арматура се използват при изграждането на мрежи с различно предназначение. За собствениците на частни имоти това е икономичен начин за изграждане на канализация в дома.

Пластмасовата арматура се разглежда като универсална и може успешно да се прилага за вътрешни и външни мрежи.

Особености на монтажа на щрангове

Монтажът на щранговете вътре в жилищните сгради се извършва в канали, шахти, кутии. Тяхното конструктивно изпълнение трябва да отговаря на правилата за пожарна безопасност. Шахтите, кутиите, каналите и т.н. задължително се оборудват със сменяеми панели.

Чрез свалянето на панелите се осигурява достъп до комуникациите. Допуска се използването на сменяеми панели, изработени от горими материали, ако канализационната линия се състои от поливинилхлоридни тръби. Панелите на шахтите, в които са положени полиетиленови тръби, обикновено се правят от негорими материали.

Открити и закрити линии

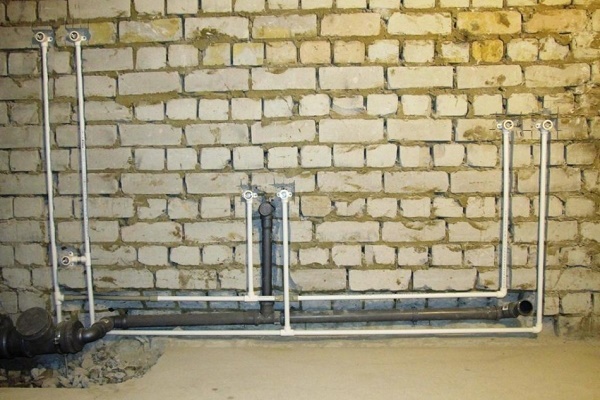

Монтажът на открити канализационни тръбопроводи, изработени от пластмаса, се разрешава да се извършва вътре в таванските зони на жилищни сгради, както и в зоните на мазетата.

Местата на прехода на канализационните щрангове от областта на жилищното помещение към областта на тавана трябва да се зазидат с циментов разтвор с дебелина не по-малко от 20-30 мм. Със същата смес се защитава областта на тръбата над нивото на тавана с 80-100 мм, като преди зазидането с цимент върху повърхността на тръбопровода се нанася хидроизолационен материал.

Полагането на вътрешни канализационни линии е забранено в структурата на подовете, вътре в стените, в областта на таваните на стаите от жилищния фонд. Под същите изисквания попадат още редица сгради и помещения с друго предназначение, където е предвиден специален санитарен режим.

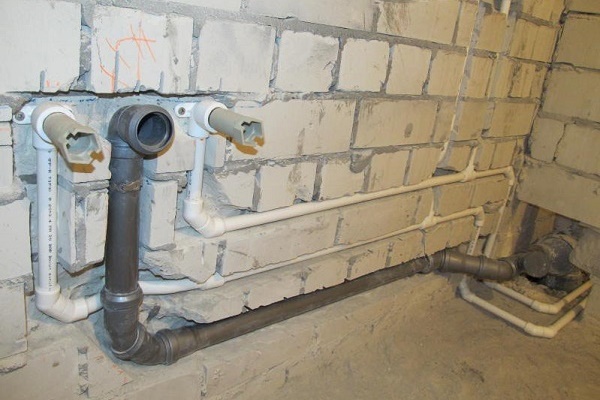

Ако е необходимо да се положи отвеждащ тръбопровод от мивката на ваната или от кухненската мивка, това се прави над нивото на пода с прилагане на хидроизолационни средства и последващо облицоване на зоната на монтажа.

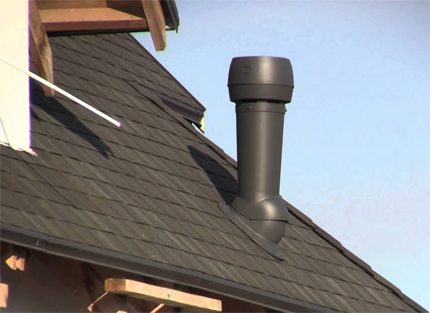

Част от системата на домашната канализация е вентилационният щранг. Той е неразделна част от професионално изпълнената битова канализация. Върху вентилационните щрангове на битовата канализация също се прилагат норми и правила за монтаж. Например, уточняват се минималните допустими размери на диаметъра на използваните тръби.

Не се допуска обединяване на битова и промишлена канализация, ако промишлените отпадъчни води съдържат токсични или лесно запалими течности. Канализационните мрежи от всякакъв тип, чиято схема предвижда отвеждане на отпадъчните води към външна канализация, трябва да се оборудват с вентилационни щрангове.

Горните краища на вентилационните тръби трябва да се извеждат през дебелината на покрива и да се издигат на височина:

1. За плоски покривни покрития (не по-малко от 300 mm).
2. За скатни покривни покрития (не по-малко от 500 mm).

Отстоянието в хоризонтална посока от изхода на щранга до близките прозорци и балкони на сградата трябва да бъде не по-малко от 4 метра.

Полагане на канализационни тръби

Прокарването на канализационния тръбопровод с наклон е само част от изискванията за общото полагане на канализационната мрежа. Също така трябва да се вземат предвид нормите, установени за полагането на тръби, въз основа на рисковете от тяхното повреждане и разрушаване.

Тези норми се определят от действието на временни и постоянни натоварвания върху комуникациите. Например, за битови условия полагането на канализационни тръби вътре в сградите се извършва на дълбочина не по-малко от 100 mm, ако за отправни точки се вземат повърхността на пода и горната външна стена на канализационната тръба.

Тръбопроводите на вътрешната битова канализация, монтирани на места с възможни механични въздействия, се препоръчва да се защитят чрез ограничаване на пряк достъп до тях. За тази цел се прилагат защитни мрежи, улеи, канали и др.

Ако тръбопроводът е разположен под нивото на сезонното замръзване на почвените пластове, трябва да се приложи технологията за топлоизолация на канализационни тръби. За ролята на съвременен изолатор с пълно право се явява твърдият пенополиуретан. Също така канализационните тръби се изолират с минерална вата с предварителна хидроизолация.

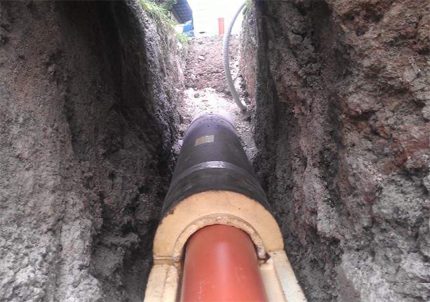

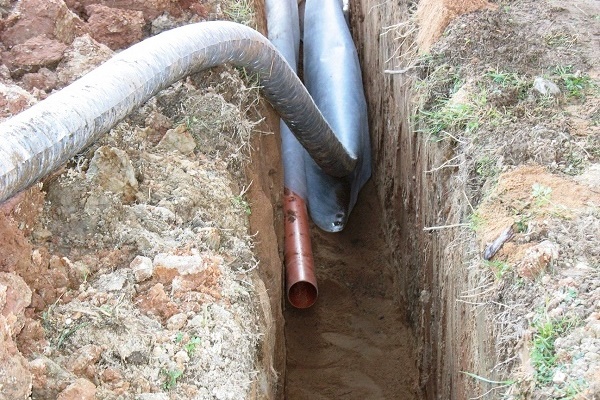

Един от възможните варианти за топлоизолация на канализационната линия. За топлоизолация на тръбопроводи на битовата канализация могат да се прилагат различни материали, но приоритет винаги се дава на топлоизолатори с ниски свойства на горимост или изобщо без такива.

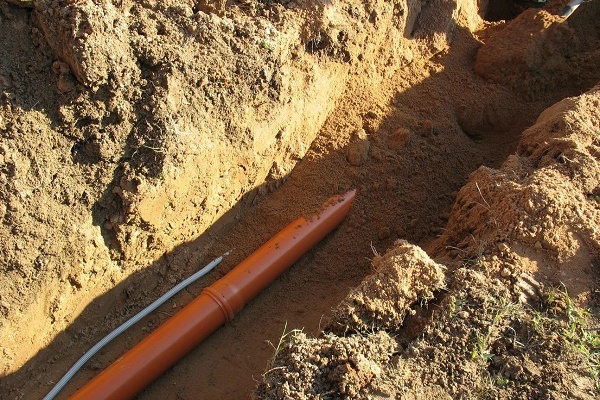

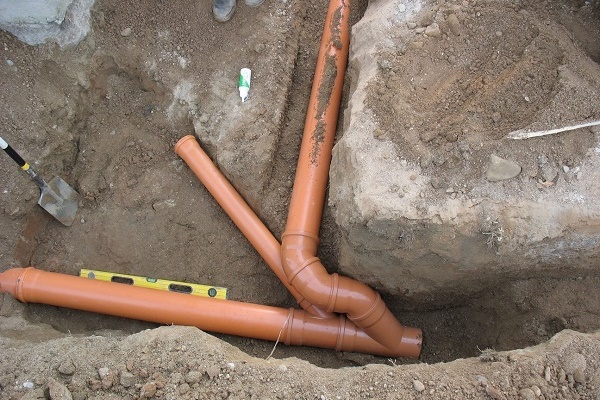

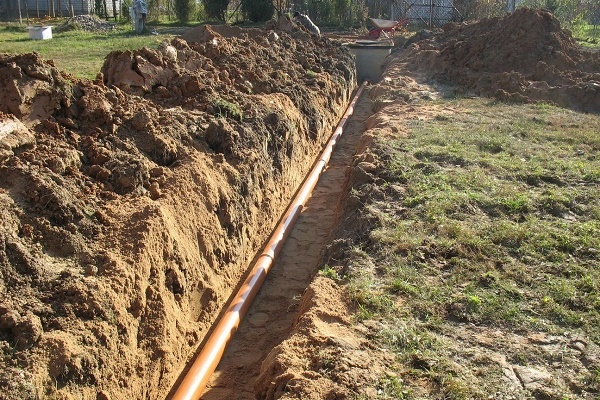

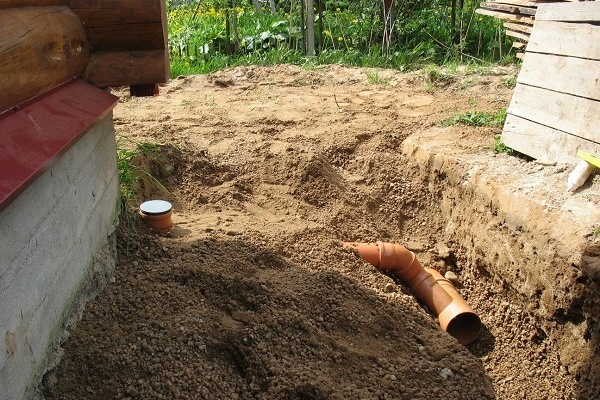

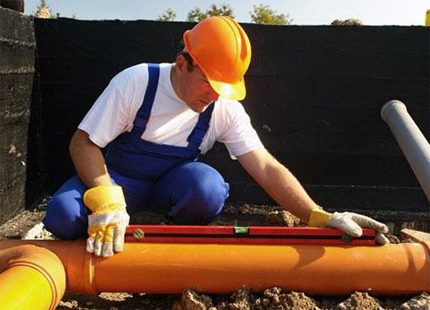

Когато мястото за полагане на комуникациите е траншея, след изкопаването ѝ с изчисления наклон и преди полагането на тръбите се препоръчва да се уплътни почвата. Работите по уплътняване на почвата се извършват върху площта на дънната част на траншеята по цялата ѝ дължина.

Уплътняването на почвата изисква не по-малко от 200-300 mm дълбочина. След извършване на тези дейности в траншеята се извършва насипване на чакъл с изчисления наклон или се поставят улеи и в тях се поставят канализационните тръби.

Изводи и полезно видео по темата

Интересни и образователни размисли за правилния наклон на канализационната тръба:

Организацията на битовите битово-фекални води – не е толкова проста работа, колкото може да си представя неопитният обикновен човек. Професионалистите в областта на жилищно-комуналните комуникации знаят: да се изчислява полагането на канализационните мрежи е необходимо във всеки случай на тяхното строителство, независимо дали се извършва монтаж за частен дом или се прави система с промишлено предназначение.

Моля, пишете коментари, задавайте въпроси, публикувайте снимки в разположения по-долу блок. Разкажете за това как сте прокарвали канализационни клонове на собствения си крайградски парцел, спазвахте ли при това определения от нормативите наклон. Не е изключено вашите съвети да бъдат полезни на посетителите на сайта.
