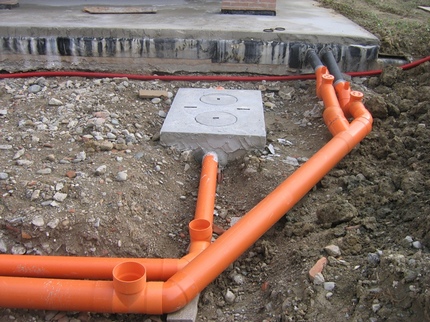

PVC тръби за външна канализация: видове, типоразмери, предимства и недостатъци

Неотменни конструктивни елементи на канализационната система са тръбите. Тъй като тръбите за външна канализация трябва да издържат както на статични, така и на динамични натоварвания, към тях се предявяват специални изисквания.

Отлично се справят със задачата PVC тръбите за външна канализация. Основното преди покупката е грамотно да се подбере оптималният типоразмер и да се отчетат редица нюанси в процеса на монтаж. Именно за това ще говорим в нашата статия. Отделно ще подчертаем основните предимства и недостатъци на PVC тръбите, ще посочим основните характеристики, с които се отличават от другите полимерни тръби.

А също така ще опишем особеностите на свързването на тръбите помежду им при сглобяването на канализационния тръбопровод и ще обърнем внимание на правилата за полагане.

От какво се правят PVC тръбите?

При монтажа както на надземни, така и на подземни канализационни системи, поливинилхлоридните тръби с право се считат за лидери сред подобните полимерни изделия.

Основа за производството на поливинилхлоридните цилиндрични изделия е едноименният термопласт. Той е изгоден, защото след термична обработка и екструзия запазва формата си.

Благодарение на високите качествени характеристики полимерните тръби за битова употреба почти окончателно изтласкаха от употреба металните и бетонните аналози

Два основни компонента на поливинилхлорида са етиленът и стабилизираният хлор.

За да се подобрят експлоатационните параметри на изделията, в процеса на производство към термопластичните композиции се добавят различни видове добавки.

Предимства и недостатъци на PVC изделията

Поливинилхлоридът след обработка под действието на високо налягане на изхода образува свръхздраво композитно съединение. Поради това изделията от този полимер притежават множество предимства.

Към тях спадат:

1. Достъпна цена. В сравнение с бетонните и чугунените аналози цената на полимерните изделия е относително ниска, което ги прави достъпни за всеки потребител.
2. Високи експлоатационни параметри. По стените на полимерните тръби не се образува корозия. Изделията са устойчиви на въздействие на агресивни среди. Благодарение на гладката вътрешна повърхност по тях не се формират отлагания и не се образуват нараствания.
3. Малко тегло на изделията при доста високо ниво на здравина.

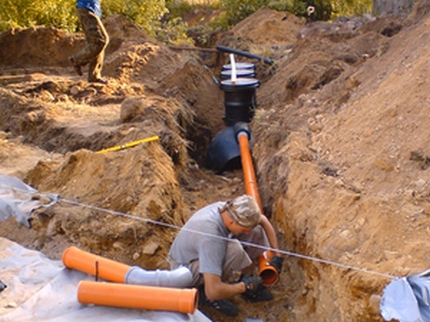

4. Простота на монтаж, която не предполага използване на специално оборудване.
5. Широко разнообразие от монтажни елементи. Това значително опростява проектирането на разклонени сложни тръбопроводи.

Полимерните тръби са мразоустойчиви. Така при пълно замръзване, при условие че в тръбопровода липсва вода, той дори не се подлага на напукване. Срокът на експлоатация на полимерните цилиндрични изделия е над половин век.

Полимерните тръби са удобни както за монтиране, така и, в случай на необходимост, за демонтиране, което също е актуално, предвид спецификата на тяхното използване.

Високите показатели на корозионна устойчивост дават „зелена светлина“ за монтаж на полимерни тръби под земята. И този фактор е ключов, тъй като 90% от канализационните тръбопроводи преминават именно там.

При стриктно спазване на технологията на монтаж, дори при промяна на нивото на подземните води, полимерните конструкции не се подлагат на изместване в района на съединителните възли, като по този начин минимизират риска от разхерметизация на системата.

Единственият недостатък на полимерните тръби е ниската устойчивост на въздействието на УФ лъчите и температурните ограничения от -10 °C до +65 °C. При пряк контакт с УФ-лъчите се понижават експлоатационните характеристики на изделията. В това отношение те отстъпват на стоманените и чугунените аналози, на които ултравиолетът не може да причини вреда.

Основни видове и типоразмери

В зависимост от условията на приложение, ПВХ тръбите се произвеждат в три варианта, които съответстват на основните типоразмери:

1. SDR51; SN-2; ряд S25 – изделия от лек тип се полагат под тротоара, зелената зона и на места, където не се предвиждат транспортни натоварвания.
2. SDR41; SN-4; ряд S20 – изделия от среден тип се избират за полагане на места, където не е толкова голяма проходимостта на транспорта.
3. SDR34; SN-8; ряд S16,7 – изделия от тежък тип се избират за полагане в промишлени зони и места с наситен поток от движение на транспорта.

Тръбите, използвани за полагане на външни тръбопроводи, биват едно-, дву- и трислойни. В последния вариант на изпълнение вътрешните слоеве на изделието са изработени от разпенен материал с пореста структура, който е получен чрез вторична преработка. А горният слой – от първичен непластифициран ПВХ.

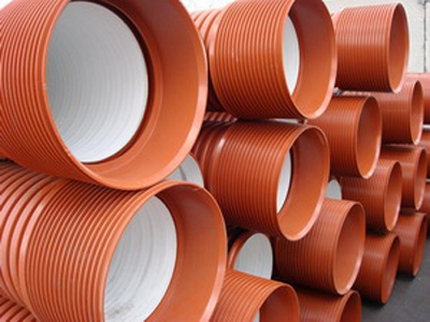

Най-голямо разпространение при полагането на открито получиха двуслойните гофротръби. Външният слой на такива изделия има гофрирана повърхност с ребра за твърдост. Благодарение на това гофрата придобива повишена здравина.

Вътрешната повърхност на профилираните изделия, създавана чрез метода на екструзия, е идеално гладка, което позволява да се минимизира съпротивлението на стените при придвижване на отпадъчните води.

Двете стени на профилираните изделия се изработват едновременно. Поради това, че те се съединяват по „горещ“ метод, готовите цилиндрични изделия представляват цялостна конструкция. Кухините, които се образуват между вътрешните и външните стени, облекчават теглото на конструкцията, а вълнистата стена от външната страна придава необходимата пръстеновидна коравина.

Ако за основа на класификацията на полимерните изделия се вземе класът на пръстеновидната коравина, то ПВХ тръбите биват три типа:

1. «L» – леки тръби за полагане в канавки, чиято дълбочина не надвишава 0,8-2,0 метра.
2. «N» – среднотвърди изделия, предназначени за полагане на дълбочина от 2 до 6 метра.
3. «S» – твърди с максимална дебелина на стените, които могат да се полагат в окопи с дълбочина до 8 метра.

Параметърът на пръстеновидна коравина на изделията се обозначава с абревиатурата «SN». Той е значима величина, тъй като определя началната деформация при полагане и страничната опора.

В частния сектор на строителството най-търсени са изделията от клас на твърдост «SN2», които могат да се полагат в траншеи с дълбочина до 2 метра

В системите, предвиждащи принудително отвеждане на отпадъчни води, където е задействано помпено оборудване, се монтират напорни PVC тръби. Основа за тяхното производство е непластифициран поливинилхлорид PVC-U, който е известен с изключително високи експлоатационни характеристики.

Основната разлика на напорните тръби е, че те са способни да издържат на значителни натоварвания върху стените. В продажба се срещат три вида напорни тръби, които могат да издържат на налягане от 6, 10 и 12,5 кг/см².

В канализационните системи от гравитачен тип движението на отпадъчните води се осъществява под действието на гравитацията. За изграждането на такива системи се използват обикновени PVC тръби, създадени на основата на по-прост полимер PVC. Температурният интервал на тези изделия е от 0 °С до +45 °С.

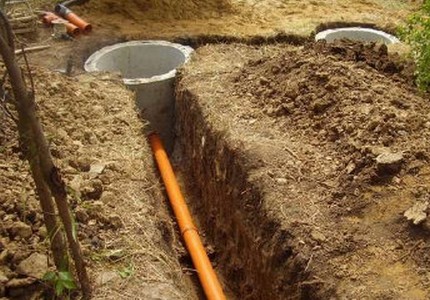

От това колко твърди стени има полимерната тръба за канализация, пряко зависи дълбочината, на която може да се полага.

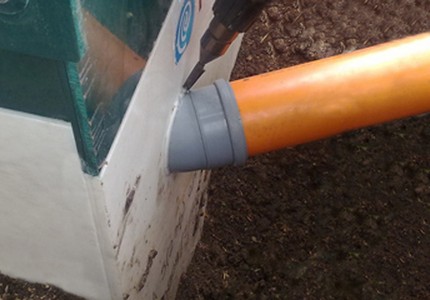

Размерният ред на PVC тръбите за външна канализация също е доста широк:

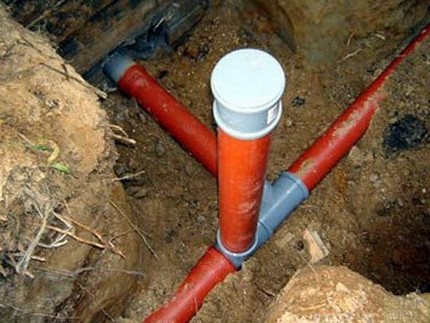

• 110 мм – изделията с минимален диаметър са предназначени за отвеждане на битови отпадъчни води в крайградското строителство.
• 315 мм – тръбите от този размер се използват при необходимост от изграждане на обща канализационна система, обединяваща няколко къщи.
• 630 мм – тръбите с максимален диаметър се използват за изграждане на магистрала за общоселска канализация.

Произвеждат се цилиндрични изделия на отрези 500/1000/2000/3000/…6000 мм. Някои типоразмери могат да се произвеждат и на дванадесетметрови отрези. По-подробно за характеристиките на PVC тръбите говорихме в тази статия.

Критерии за правилен избор

При избора на канализационни тръби се ориентират само по два параметъра: дебелината на стените и вътрешния диаметър на изделието. От дебелината на стените до голяма степен зависи механичната здравина на изделието.

Вътрешният диаметър на полимерните цилиндрични изделия трябва напълно да съответства на прогнозирания обем отпадъчни води, който ще запълва тръбопровода.

За вътрешна канализация се прилагат PVC тръби, боядисани в сив цвят. При изграждане на гравитачни системи дебелината на стените на такива изделия трябва да бъде не по-малко от 1,8 мм.

За външно полагане, което предполага по-тежки условия, се избират изделия от оранжев и жълт нюанс. В такива изделия на всеки размер съответства свой показател за дебелина на стените.

Като пример ще приведем съответствието на параметрите за тръби D 200 мм:

• SN2 – за леки условия при дълбочина на полагане на тръбопровода в рамките на 2 метра се избират тръби с дебелина на стената 3,9 мм.
• SN4 – за средни условия на коравина при дълбочина на полагане на тръбата около 4 метра се избират изделия с дебелина на стената 4,9 мм.
• SN6 – за тежки условия при дълбочина на полагане на тръбопровода до 6 метра се използват тръби с дебелина на стената 5,9 мм.

Освен изделията в оранжев цвят за полагане на външна канализация могат да се използват полимерни тръби, оцветени в червено-тухлен цвят. А кои канализационни тръби да предпочетете? Именно този въпрос разгледахме подробно тук.

Най-важното е при избора на изделия да се вземат предвид повърхностното натоварване и максималното работно налягане, а в процеса на монтаж да се поддържа наклонът на тръбопровода.

Гофрирани тръби, предназначени за външна канализация, имат размери по външен диаметър в диапазон от 160 до 630 мм, а по големина на условния проход – от 139 до 542 мм. Те се произвеждат като шестметрови отсечки. Параметърът на пръстенна коравина на продукцията – SN8 или SN16.

Отличие на PVC изделията от другите полимерни тръби

Поливинилхлоридът далеч не е единственият полимер, използван при производството на тръби.

Наред с него се използват и следните видове пластмаса:

• РЕ полиетилен – пластмасата се използва за създаване на тръби, предназначени за транспортиране на студена вода.
• РЕ-С омрежен полиетилен – полимерът има температурни ограничения от порядъка на +95 °С. И поради това се използва както за студена, така и за гореща вода. Слави се с устойчивост на механични натоварвания и UV лъчение.
• РРЕ полипропилен – характеризира се с добра химическа и механична устойчивост.
• PVDF – полукристален термопласт, който се слави с устойчивост на въздействието на химическа среда. Основно се използва във фармацевтичната промишленост за транспортиране на лекарствени препарати.
• ПБ полибутилен – напречно омрежен полиетилен. Той се произвежда в незначителни количества, тъй като не се отличава с особена дълготрайност.

Много от изброените видове пластмасови тръби могат да съставят конкуренция на ПВХ изделията, но по комплекс от предимства и съотношение „цена-качество“ конкуренти на поливинилхлоридните тръби няма.

Особености на монтажа на външна канализация от PVC

Тръбите, изработени от полимер, се славят с удобство на монтаж. За създаване на тръбопровод на основата на ПВХ тръби и фитинги не се изисква наличие на специален инструмент. А и работите по сглобяване и полагане на тръбопровода ще може да изпълни дори начинаещ майстор.

Начини на свързване на изделията

Канализационните ПВХ тръби могат да се свързват по един от два начина:

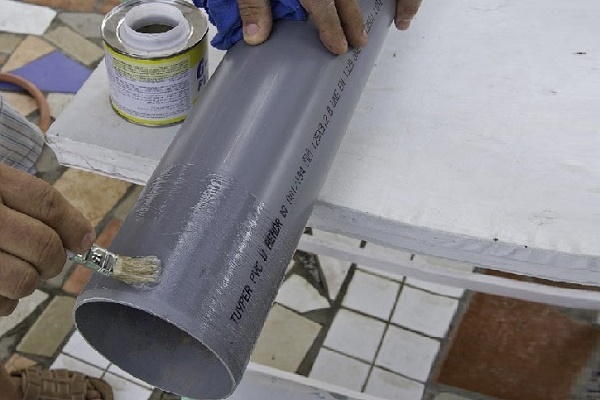

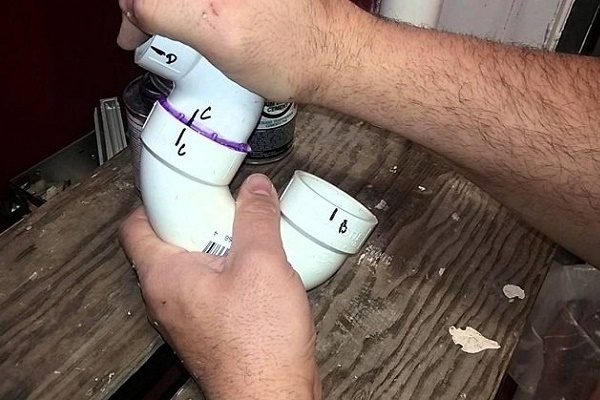

1. Лепилен – предполага свързване на елементи чрез нанасяне върху фитингите на специален лепилен състав.

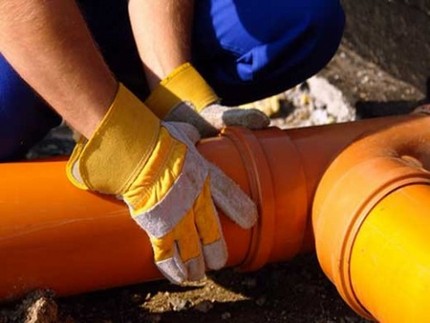

2. Муфтов – предполага съединяване на елементи посредством задълбаване на прави участъци в муфи, предварително обработени с уплътняващи състави.

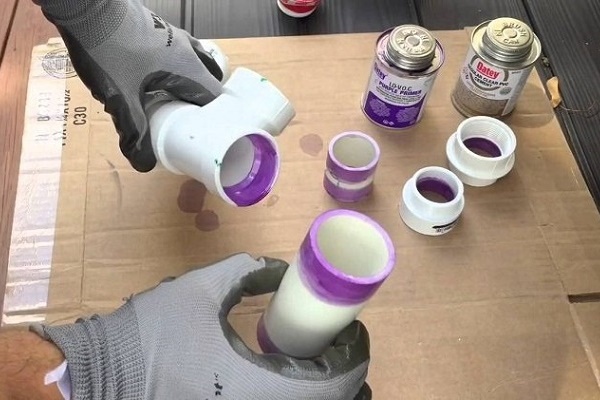

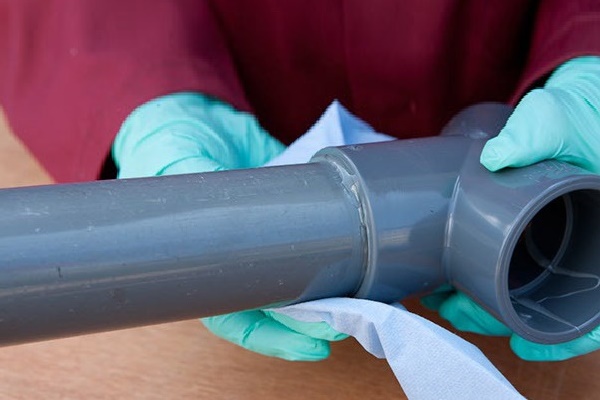

Лепилно съединение, известно още като „студено заваряване“, позволява да се осигури 100% херметичност.

При лепилния метод на монтаж се използват състави, които са способни да „заваряват“ допиращите се един до друг елементи на молекулно ниво.

При съединяването на тръби с фасонни елементи единият край на тръбния участък се покрива със силиконова смазка и се вкарва до упор в разширителния отвор. Съединяването на елементите се извършва ръчно.

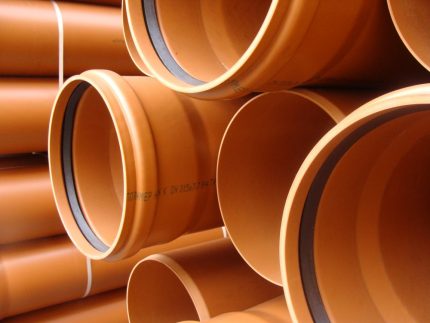

За да е възможно да се извърши съединение с разширителен отвор, на единия от краищата на изделията е предвидено разширение, чиито вътрешни стени са допълнени с уплътнителен гумен пръстен.

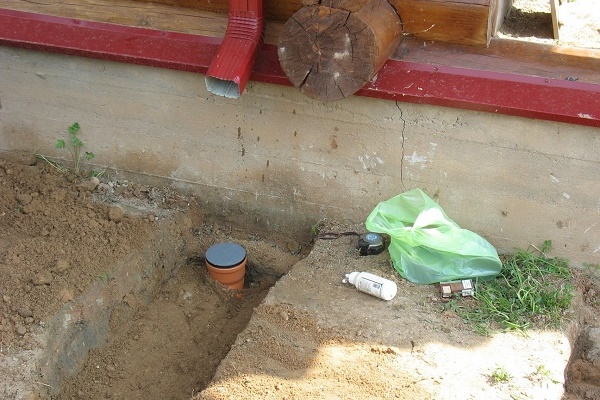

Основни правила за полагане

Гаранция за безпроблемното функциониране на канализационната система е стриктното спазване на технологията на монтаж. И полагането на полимерни тръби не прави изключение.

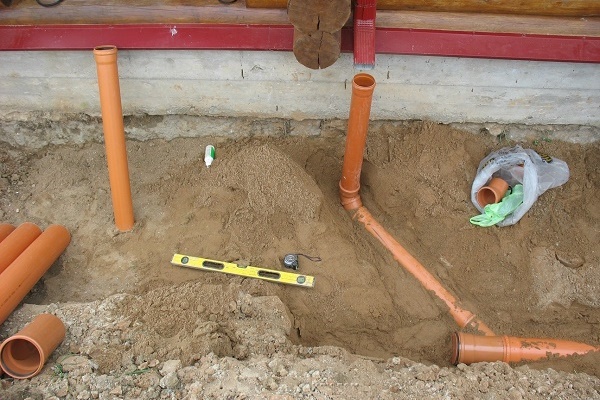

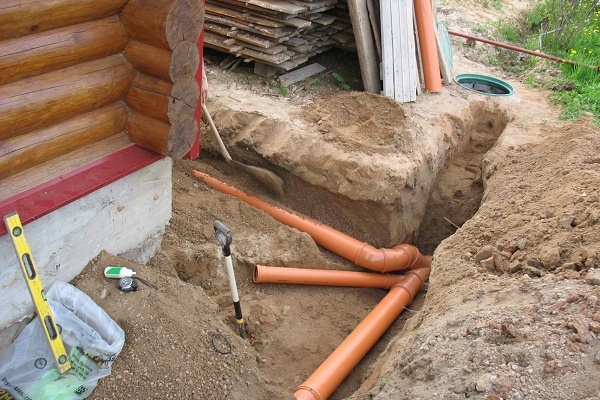

При изграждане на външен PVC тръбопровод е важно да се спазват редица основни правила:

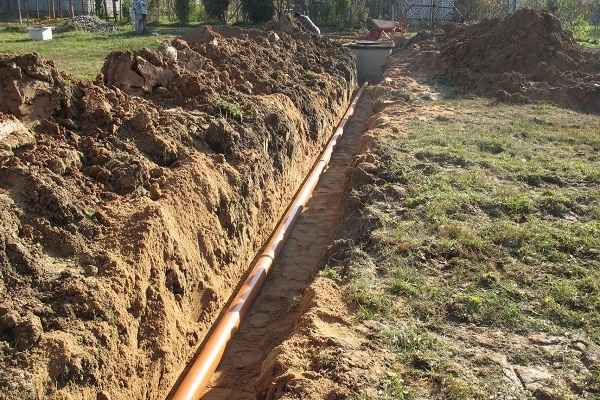

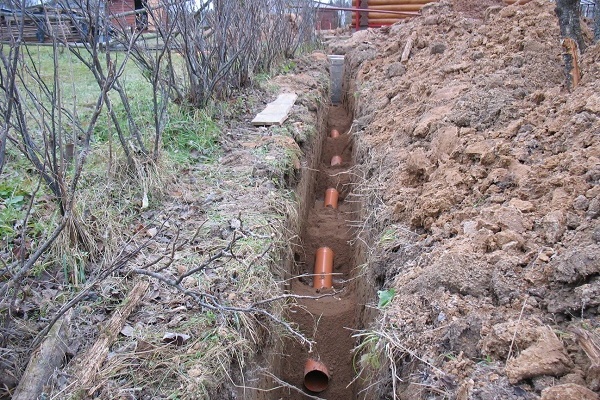

1. На дъното на изкопаните траншеи трябва да се положи амортисьорна „възглавница“. Отсипката от трошен камък и пясък ще помогне да предпази тръбите от разрушения, които могат да възникнат вследствие на сезонни движения на почвата.

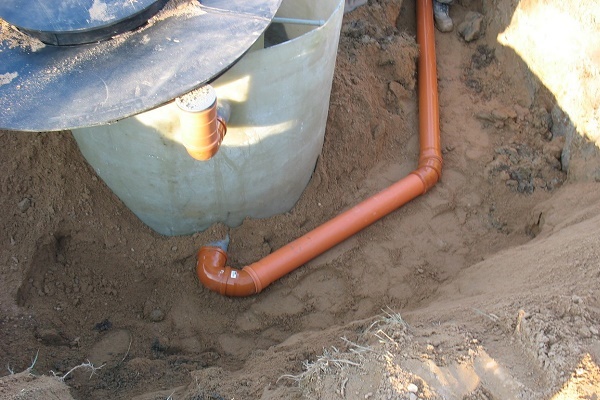

2. Тръбите трябва да се полагат с наклон към приемния колектор. Ъгълът на наклона до голяма степен зависи от диаметъра на тръбите и може да варира в границите от 2 до 15%.
3. При необходимост от промяна на посоката на колектора се използват отклонения от 15-30°.
4. При прокарване на външен тръбопровод на всеки 15 метра се монтират ревизионни люкове.

При извършване на обратна засипка на положения в канава тръбопровод, почвата се трамбова само от страничните страни. Непосредствено над магистралата не е необходимо да се трамбова.

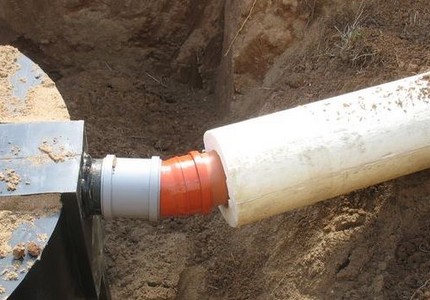

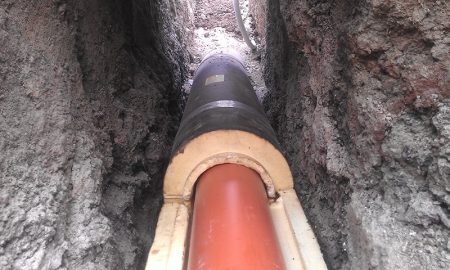

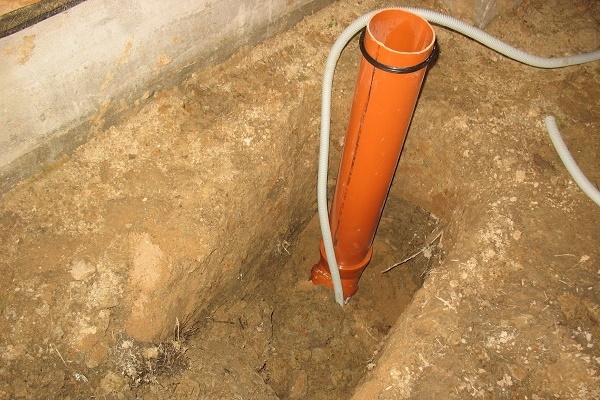

За топлоизолация се използва формован материал под формата на „черупка“ от пенополиетилен или рулонни платна, предполагащи навиване на място.

При невъзможност да се задълбочат полимерните тръби на необходимата дълбочина, те трябва да бъдат топлоизолирани. Особено това е актуално за изделия, изработени от неполимеризиран поливинилхлорид, тъй като те на студ стават крехки.

Важен момент: след изолация на тръбопровода, трябва отново да се измери ъгълът на наклона и, ако е в норма, да се пристъпи към окончателно засипване с пръст.

Освен избора на качествени тръби за външна канализация и правилния им монтаж, не по-малко важно е да се подберат най-добрите тръби за изграждане на вътрешна канализационна система и да се монтират в съответствие с нормативите и правилата.

Изводи и полезно видео по темата

Варианти на изпълнение на канализационни тръби и фитинги:

Тънкости и нюанси при монтажа на канализационен тръбопровод:

При грамотен подход към избора на изделия и спазване на технологията на монтаж, срокът на експлоатация на тръбопровода ще бъде съизмерим с продължителността на „живота“ на самата къща.

Вие имате външна канализация от PVC тръби и искате да споделите своя опит от полагането и експлоатацията на системата? Или може би сте забелязали грешка в изложения материал или искате да допълните нашата статия с ценни забележки и препоръки? Пишете вашите коментари, задавайте въпроси, споделяйте мнението си в блока по-долу.
