Гофрирани тръби за външна канализация: видове, правила и стандарти за приложение

Изобретението на гофрираните тръби значително улесни участта на строителите на външни комуникации. Те са практични и удобни за транспортиране, полагане и свързване.

Високата здравина и твърдост на гофрираните системи се съчетават отлично с леко тегло, устойчивост на въздействие на вода и агресивни среди. Но за да купите правилно, трябва да се запознаете с видовете и предимствата на гофрата. Съгласни ли сте?

Желаещите да научат как правилно да изберат гофрирани тръби за външна канализация, при нас ще намерят отговори на всички въпроси, които ги интересуват. Използването на представената информация ще помогне при сглобяването и изграждането на надеждна мрежа.

В статията са изложени технологичните тънкости на изграждането на канализационни комуникации от гофрирани тръби, дадени са ценни препоръки за монтаж и експлоатация на готовата система. Изброени са водещи чуждестранни и местни производители на популярния вид продукция.

Особености на гофрираните тръби

Гофротръбите, изработени от съвременни видове полимери, имат своеобразен външен вид благодарение на еластичната нагъната повърхност.

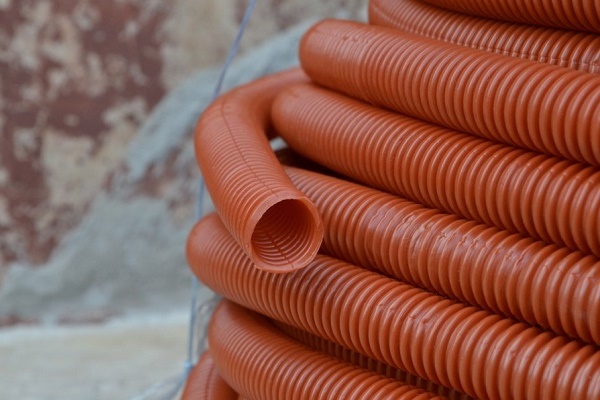

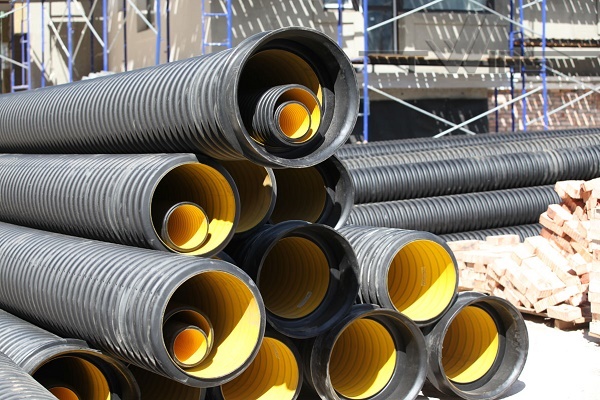

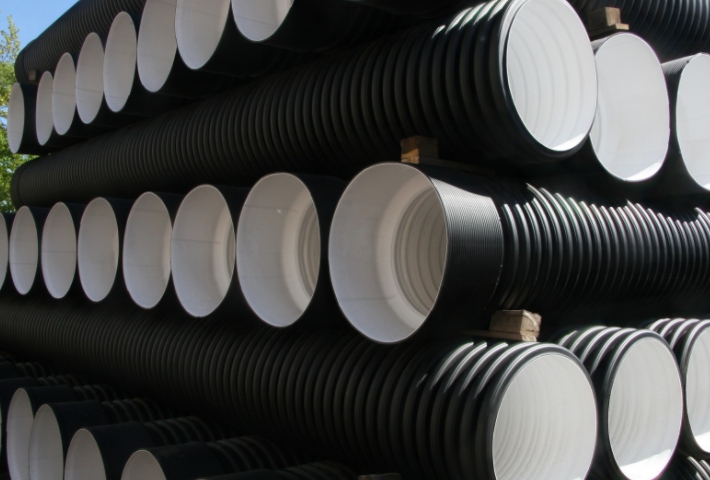

Гофрираните тръби имат своеобразна набраздена повърхност. Тази особеност позволява да се увеличи показателят на пръстеновидната твърдост, от която зависи здравината на изделията.

Такива изделия могат да имат едно- или двуслойна структура, като особена популярност се радва вторият вариант, който съчетава гофрирана външна обвивка с гладка вътрешна повърхност. В този случай набраздената структура надеждно защитава сърцевината на тръбата от механични въздействия, по-специално от натиска на почвата.

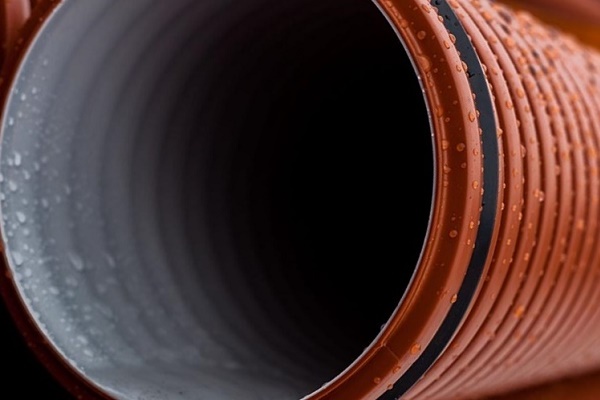

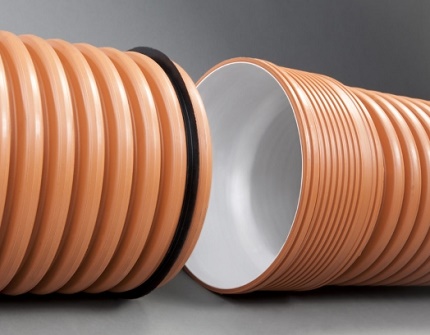

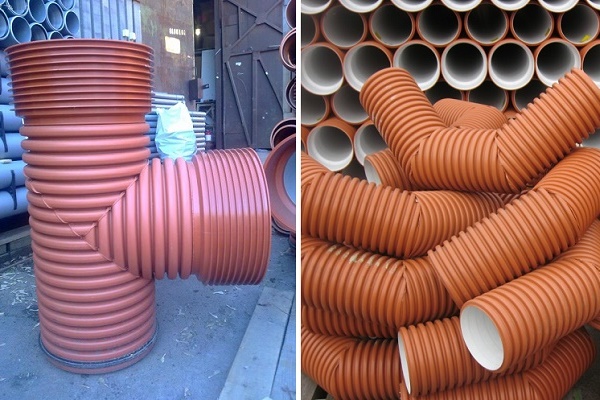

Гофрирани тръби се произвеждат в различни модели. Особена популярност се радват изделията с набраздена външна повърхност и идеално гладка сърцевина.

Обикновено диаметърът на двуслойната пластмасова тръба варира в границите 110-1200 мм, като показателят на пръстеновидна твърдост е от 4 до 16 КН на кв. м.

Както и гладките изделия за външна канализация, гофроелементите обикновено имат оранжев, червеникав или кафяв цвят, но някои производители пускат тръби от този тип в други тонове, например черен.

Разлики между ребрестите изделия и гладките

По редица показатели гофрираните тръби превъзхождат гладките аналози:

• те са многократно по-надеждни, по-здрави, по-устойчиви на въздействия;
• притежават повишена гъвкавост и еластичност, благодарение на което се улеснява тяхното полагане, включително и в трудни условия, например при промени в терена;
• за монтажа на гофрирани изделия практически не са необходими фитинги и други свързващи елементи, без които не може да се сглоби система от гладки тръби;
• при гофрите има възможност за регулиране на степента на твърдост чрез удебеляване на някои пръстени – тази функция може да е необходима при полагане на подземна канализация;
• в случай на теч или други недостатъци гофрираната тръба се поправя по-лесно, отколкото гладката.

Лесно е да се убедите, че потребителските качества на гофроелементите значително надвишават показателите на традиционните аналози.

Приложение на различни видове гофротръби

Изделията с нагъната структура се използват широко за различни цели:

• сглобяване на дренажни схеми;
• безпорни устройства за дъждовна канализация;
• монтаж на системи, предназначени за отводняване на производствени отпадъчни води;
• прокарване на безпорни подземни схеми на канализация – битова, общошлакова;
• конструкции, предназначени за селското стопанство.

Специални разновидности на пластмасови гофрирани тръби, с повишени показатели на пръстенна твърдост и устойчивост на замръзване, ще подходят за изграждане на проходи под силно натоварени магистрали.

Разновидности по сфери на приложение

Като се вземат предвид областите на използване на тръби с нагъната структура, могат да се отделят следните категории.

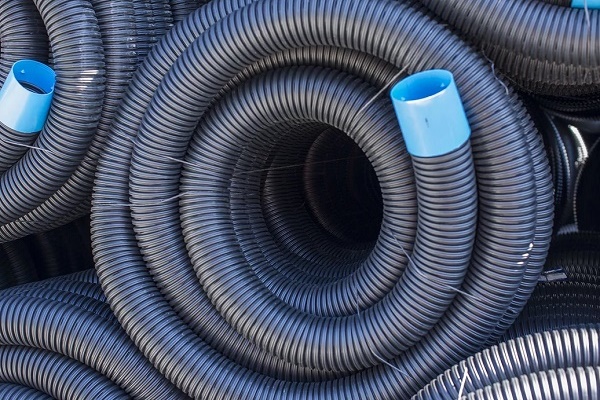

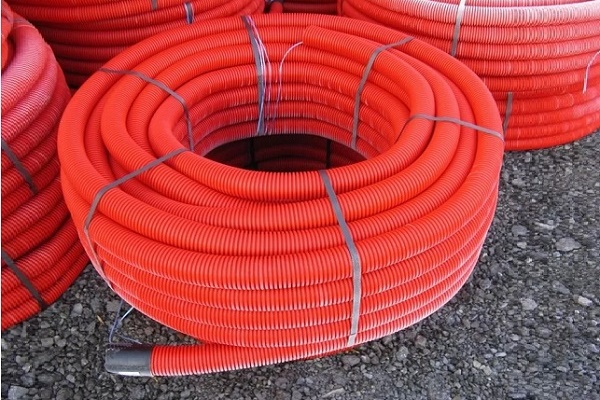

Гофрирани тръби с малък диаметър се използват за полагане на проводници и кабели. В този случай те служат като защитна обвивка.

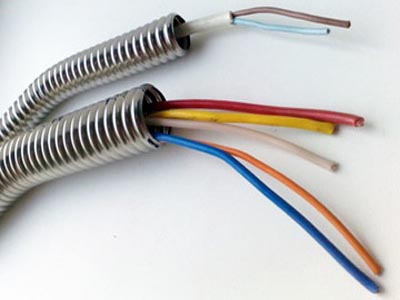

За защита на проводници и кабели се използват електромонтажни гофри. Тези изделия имат средни коефициенти на еластичност и устойчивост на механични повреди.

Еднослойни гофрирани тръби се отличават с по-малко тегло при по-голяма гъвкавост. Такива елементи с голям диаметър често се използват за защита на газопровода, а компактните изделия – за полагане на кабели.

Гофрошлангове се използват за полагане на кабели под земята. Както и гофротръбите, те се състоят от два слоя – външен и вътрешен, но имат по-малък диаметър.

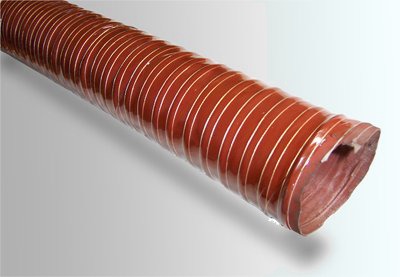

Двуслойните гофрошлангове се отличават с добра твърдост и здравина, което им позволява да издържат на големи натоварвания. Обикновено те се използват за монтаж на кабели в трудни условия, например, дълбоко под земята.

Гофротръби, състоящи се от два слоя. Подобни изделия имат отлични показатели на якост/устойчивост към агресивни вещества, което позволява те да бъдат използвани за полагане на канализация.

Класификация на тръбите по материал

Най-често за производство на гофрирани тръби с различни модификации се използват такива видове полимери като поливинилхлорид (ПВХ) и модификации на полиетилен (ПТН, ПНД). По-долу ще разгледаме подробно и двата вида материали:

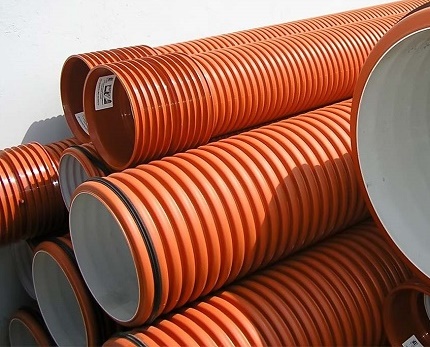

Вариант #1: изделия от поливинилхлорид

Един от най-разпространените видове пластмаси – поливинилхлорид – притежава следните качества:

• висок коефициент на износоустойчивост;
• инертност към агресивни среди, включително основи, киселини, минерални масла;
• мразоустойчивост: дори при пълно замръзване на материала не се появяват пукнатини;
• негоримост – при +120°C ПВХ се разлага с отделяне на въглероден оксид.

Към недостатъците на подобен материал може да се отнесе чувствителността към високи температури: поливинилхлоридните изделия започват да се деформират още при +60°C.

Гофротръбите от поливинилхлорид могат да имат различни показатели на пръстенна твърдост. Леките конструкции е желателно да се използват на повърхността, докато тежките и свръхтежките са предназначени за подземни конструкции.

ПВХ тръбите се считат за универсални: те могат да се използват за полагане на промишлени и частни канализационни системи. Високата якост на подобни изделия, както и устойчивостта на натоварвания, позволява те да се използват за подземно полагане в най-натоварените места, например, под оживени трасета с голям трафик.

Могат да се разграничат две разновидности елементи, използвани за полагане на комуникации, а именно:

• канализационни гофротръби;
• изделия със сонди, използвани като защитни конструкции за кабелни линии.

В зависимост от показателя на якост поливинилхлоридните тръби могат да се подразделят на следните категории.

Леки. Притежават ниска устойчивост на натоварвания. Най-често се използват за монтаж на външни системи.

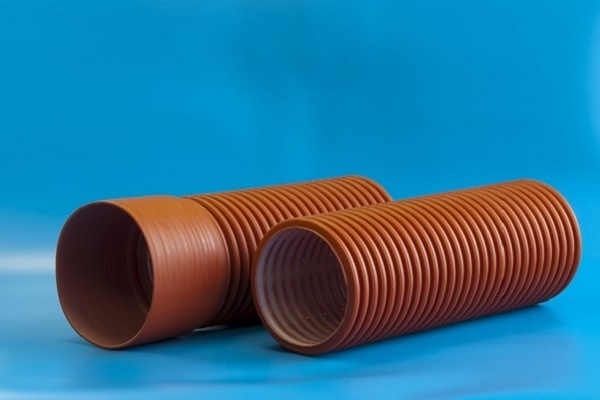

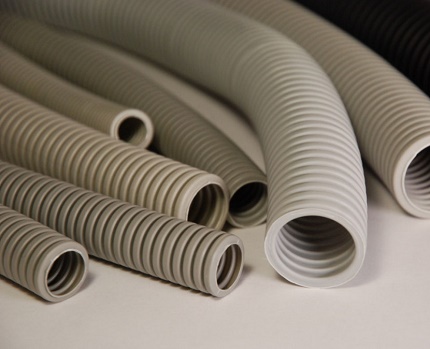

Леките гофрирани тръби имат нисък коефициент на твърдост. Те не са подходящи за полагане под земята, но могат да се използват за надземни конструкции.

Тежки. Средният показател на механична якост позволява да се полагат подобни конструкции под земята на дълбочина до 15 м.

Свръхтежки. Притежават най-високи показатели на твърдост, благодарение на което са подходящи за монтаж на схеми в участъци, подложени на повишено механично въздействие: тежки почви и зони, намиращи се под пътното платно.

За оптималното решение на конкретната задача е важно също така да се вземе предвид диаметърът на тръбата и други качества.

Вариант #2: продукция от полиетилен

За производството на гофрирани изделия се използват висококачествени марки полиетилен ПЕ80, ПЕ63, както и полиетилен, получен при ниско налягане (ПНД).

Използваните разновидности на пластмасата притежават следните свойства:

• абсолютна устойчивост на основи и киселини;
• отлична устойчивост на замръзване (следва да се има предвид, че тръбите от този материал се разтягат при замръзване;
• добра якост, дълготрайност;
• повишена еластичност;
• екологичност, тъй като полимерът може да бъде подложен на повторна преработка.

Единственият недостатък на полиетилена е недостатъчната устойчивост на повишени температури. Въпреки това съществуват някои модификации на този полимер, които могат да издържат транспортирането на топли и дори горещи отпадъци до +80°С.

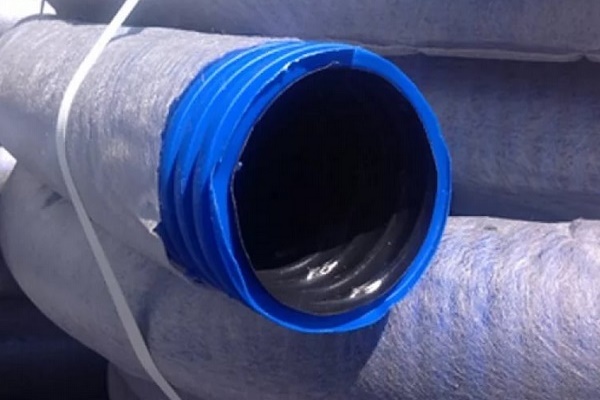

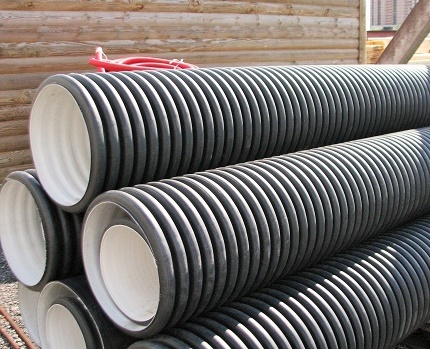

Гофрираните тръби от полиетилен получиха разпространение благодарение на високите потребителски качества на този лек, здрав и инертен към агресивни вещества материал.

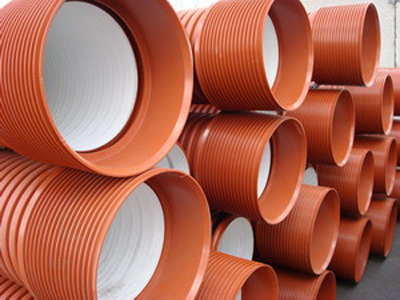

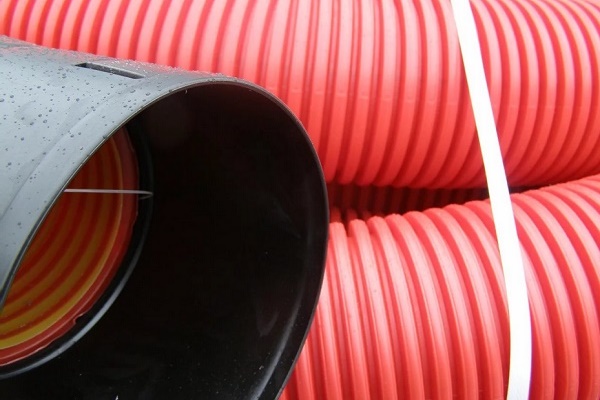

Гофрираните тръби от полиетилен имат двуслойна конструкция. Подобни изделия се използват за монтаж на външна канализация, като благодарение на високия показател на пръстеновидна твърдост те могат да се полагат на дълбочина до 20 м.

Сферата на приложение на полиетиленовите гофрирани елементи е доста обширна, но най-често те се използват за полагане на канализационни магистрали и организиране на дренажни системи. Изделията за отвеждане на почвени води се изготвят от перфорирани материали, благодарение на което те имат отличен баланс между леко тегло и голяма якост.

Лесно монтируемите схеми са изключително ефективни в работа и могат да служат много години.

Още едно предимство на тръбите от ПНД е повишената еластичност: те могат да се монтират без фитинги, което значително улеснява процеса и намалява разходите за полагане.

Сравнението, спецификата на приложение и маркировката на ПВХ- и ПНД-тръби за външна канализация са описани в тази статия.

Гофротръби: предимства и недостатъци

Независимо от материала, от който са изработени гофрираните изделия, те винаги притежават редица важни предимства:

• Леко тегло, благодарение на което се улеснява складирането, транспортирането и полагането на подобни елементи.
• Лесен монтаж, за осъществяването на който не са необходими допълнителни приспособления, оборудване или сложна техника.
• Ниска цена на всички видове продукти.
• Дълъг експлоатационен срок. Правилно монтирана система от гофрирани тръби ще издържи минимум 50 години и дори повече.
• Гладки вътрешни стени, които създават идеална повърхност, предотвратяваща образуването на запушвания.
• Отлични експлоатационни показатели: високите коефициенти на пръстеновидна твърдост и якост позволяват използването на гофрирани тръби за всякакви цели.

Към недостатъците на подобни изделия се отнася чувствителността към високи температури. По-добре е да не се използват полимерни гофри за транспортиране на горещи отпадъци или да се използват специални модификации, например от омрежен полиетилен.

Пластмасовите конструкции често са прекалено чувствителни към ултравиолетови лъчи, затова е желателно да се организира съхранението им под навес, за да се избегне пряка слънчева светлина.

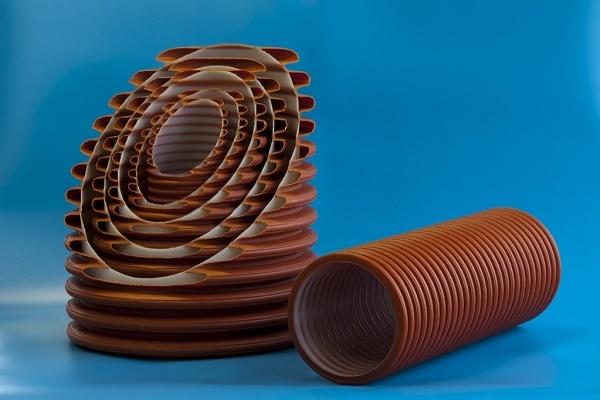

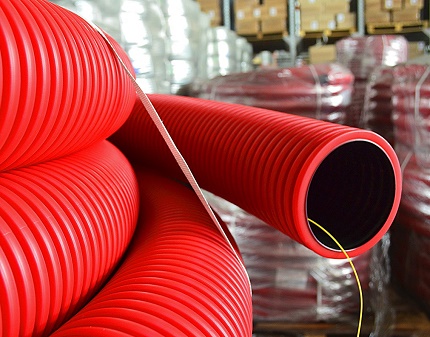

Ребрата на гофрираните тръби увеличават десетки пъти твърдостта и способността да се съпротивляват на механични въздействия. Въпреки лекотата си, гофрираните изделия се отличават с висока якост.

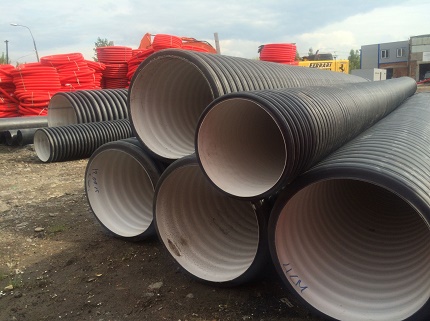

Стандарти на изделия от ПВХ и ПНТ

Съществува нормативен документ, касаещ канализационни тръби от поливинилхлорид, а именно ГОСТ 51613 «Тръби PVC напорни», където са изброени стандартите за изделия с диаметър от 10 до 315 мм, включително и такива с разширителни елементи с гумени уплътнители.

В същото време в строителството отдавна се прилагат и други варианти на тръби от този материал, включително гофрирани конструкции за външна канализация. Подобни изделия с диаметър до 630 мм се произвеждат по ТУ (ТУ 2247-001-97341529-2008 и други).

Съществува също и ГОСТ 14254-96, който регулира степента на защита за гофрирани PVC тръби за канализация.

Освен това, в различни държави могат да действат собствени стандарти за полимерни гофри, като например EN 13476-3, приет в страните от Европейския съюз.

Стандартизацията на гофрирани тръби значително улеснява избора на продукти и търсенето на необходимите за сглобяване на системи елементи.

Обслужване на канализационни тръбопроводи

Благодарение на устойчивостта си на корозия, замръзване и механични въздействия, системите от гофрирани конструкции притежават повишени експлоатационни качества, което позволява значително да се намали извършването на ремонтни работи. Въпреки това, периодично е желателно да се вземат мерки, предотвратяващи образуването на запушвания.

За тази цел се използват два метода за почистване на тръби:

• Химическо почистване, основано на използване на активни препарати, които се вкарват в канализационната система.
• Хидродинамично почистване, което се осъществява с помощта на специален инструмент, позволяващ да се подава пара или вода под високо налягане вътре в тръбопровода.

Първият вариант обикновено се прилага като превантивна мярка, докато вторият, с по-силно въздействие, позволява ефективно да се отстраняват вече възникнали запушвания или минерални отлагания.

Методи за свързване на гофрирани тръби

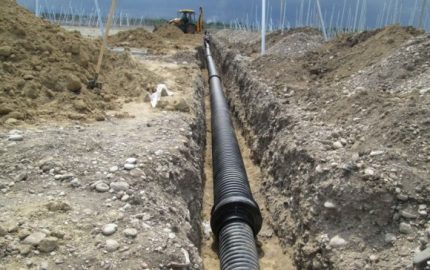

При извършване на монтажа на тръбопровода е важно да се следва следната инструкция.

Всички работи е желателно да се извършват през пролетта или лятото при температура на въздуха над 15°С. Преди започване на полагането е важно внимателно да се прегледат изделията, за да се уверите в липсата на визуални дефекти, както и в съответствие с размерите, които са предвидени в проектите.

Полагането на канализационна или дренажна система изисква монтаж на необходимото количество гофри, като свързването на тръбите може да се извършва по различни методи

Тръбите се разполагат по бордюра на изкопания изкоп, така че техните муфи да са ориентирани към противоположната на наклона страна.

Преди началото на монтажа е необходимо основно да се почисти муфата и гладкият край на елемента, като се отстранят прах и замърсявания.

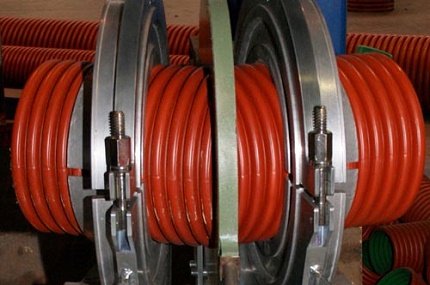

Най-разпространеният метод за свързване на гофрирани тръби е муфтовият способ. Той задължително се съпровожда от използване на гумени уплътнители, които се вкарват в каналите на гофрата

При муфтово свързване на конструкциите е необходимо да се използват гумени уплътнители. За целта пръстенът се поставя в канала на втория оборот на гофрата, като трябва да се следи профилът на уплътнителя да бъде ориентиран в противоположна посока на посоката на вкарване на елемента в муфата.

В отделни случаи вместо муфтово свързване се използва челно заваряване на изделията, което се извършва в съответствие с ГОСТ 16310-80. Процесът протича аналогично на свързването на обикновени полимерни тръби с използване на заваръчни апарати от същия тип.

За целта трябва да се нагрее крайната част на тръбата, докато полимерът започне да се топи. След това е достатъчно да се съединят елементите, като се приложи определено налягане. След пълното охлаждане на конструкцията върху пластмасовата повърхност ще се вижда монолитен шев.

За да се получи добър резултат, е важно при избора на режим на заваряване да се вземе предвид диаметърът на заваряваните детайли, както и дебелината на стените на компонентите.

За свързване на разнородни материали, например пластмасови гофрирани тръби с изделия, изработени от чугун, азбестоцимент, стомана, стоманобетон и други видове материали, обикновено се използват специални приспособления – фланци или муфи.

Участъците от гофрирани тръби могат да се монтират и с помощта на муфа с уплътнителен пръстен. Този метод позволява да се създаде особено здрава и надеждна връзка.

По-сложен вариант, който осигурява херметичност на конструкция от няколко елемента, е използването на муфа с уплътнителен пръстен, който се монтира в жлеба на гофрираната тръба.

При това е важно да се изпълни следното условие:

• ако диаметърът на изделието е 250-1200 мм, то се поставя в първия жлеб на набраздяването;
• ако напречното сечение на канала е 125-200 мм, то във втория.

При монтирането на пръстена е важно да се следи профилът му да бъде насочен в противоположната на края на тръбата страна.

Местни и чуждестранни компании-производители

Гофрирани изделия произвеждат много предприятия. Като пример ще споменем само някои от тях.

Популярни руски фирми

Руските производители пускат широк асортимент от гофрирани продукти за изграждане на тръбопроводи. На разположение на купувачите са тръби с различен диаметър и съединителни фитинги за тях.

ПОЛИТЕК

Отечествена компания, основана през 1999 г., има производствени комплекси в гр. Тула и в гр. Одинцово (Московска област), където е монтирано съвременно вносно оборудване.

При производството на продукцията се използват иновационни технологии, които позволяват да се произвежда продукция с европейско качество. Голямо внимание се отделя на системата за контрол на качеството: всяка партия задължително се проверява в заводски лаборатории.

В асортимента на компанията са представени разнообразни полимерни изделия, включително двуслойни гофрирани тръби с различни размери, предназначени за полагане на външна канализация и кабел.

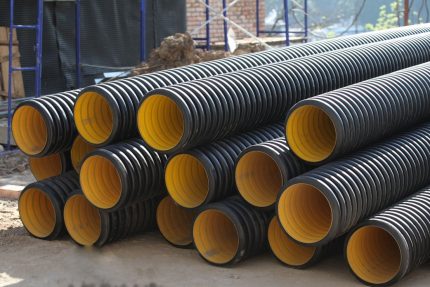

ПОЛИПЛАСТИК

Най-голяма транснационална компания, чието седалище е в Москва, а подразделения в редица страни от ОНД (Русия, Казахстан, Беларус).

Тръбите Корсис Туинс на компания Полипластик имат двойни стени. Изделията са подходящи за изграждане на системи за безнапорна и дъждовна канализация.

Компания, чиято дейност започва през 1991 г., предлага огромен асортимент от тръби, изработени от различни видове полимери. Изделията в каталога се различават не само по размер, но и по потребителски качества, както и по вътрешно устройство, което позволява на купувачите да изберат оптималния вариант за дадена цел.

За устройството на външна канализация фирмата предлага линията Корсис, включваща полиетиленови изделия с диаметър от 200 до 3000 мм. Изборът на варианти е доста широк: двуслойни гофрирани тръби с различни размери, многослойни армирани варианти, спирално навити елементи.

НАСАХОРН

Една от най-авторитетните местни фирми, действаща на пазара на нашата страна от 2004 г. Компанията произвежда различни видове пластмасови тръби за вътрешна/външна канализация, включително гофрирани изделия (еднослойни, двуслойни).

При тяхното производство се използват модерни технологии и висококачествени суровини, което позволява на производителя да дава 50-годишна гаранция за всички видове продукция.

Тръбите НАСАХОРН могат да се закупят в много градове на Русия, както и в редица държави от ОНД. Предприятието непрекъснато усъвършенства своя асортимент, предлагайки на потребителите все нови и нови варианти на полимерни изделия.

Известни чуждестранни компании

На руския пазар са представени изделия от чуждестранни компании. Могат да се закупят не скъпа продукция и изделия от високия ценови сегмент.

ОСТЕНДОРФ

Германският концерн Остендорф Кунстстофе е създаден през 1973 г. за производство на полипропиленови тръби и фитинги, които бързо навлизат на европейските пазари.

Компанията бързо зае лидерски позиции, които не губи и до днес, оставайки водещ доставчик на полимерни изделия в Германия, както и доставяйки продукция в много държави по света.

През 2011 г. фирмата отвори завод Остендорф Рус, действащ в гр. Егориевск, Московска област. Целият асортимент от изделия се произвежда тук на най-ново немско оборудване от вносни суровини при строг контрол на качеството, осъществяван от специалисти от Германия.

Компанията произвежда тръби и компоненти за монтаж на външна канализация, които се изработват от особено твърд вид поливинилхлорид. Многослойните изделия се отличават с изключително високо качество, което позволява те да се използват при всякакви условия.

WAVIN

Нидерландска компания, основана през 1955 г., една от първите в Европа, която започва производството на канализационни и водопроводни полимерни тръби. В момента нейната продукция се доставя в много европейски държави.

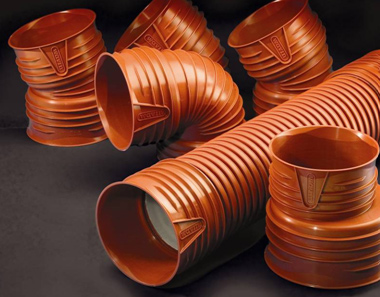

Линейката X-Stream на известната нидерландска компания Wavin включва както тръби с различни размери и диаметри, така и фитинги, използвани при монтажа.

За устройството на външна канализация специалистите на фирмата разработиха изключително надеждна система от тръби X-Stream, която има двойна стена с висока пръстеновидна твърдост (SN8). Изделията имат различен диаметър (100-800 мм) и напълно отговарят на приетите в Европа нормативи.

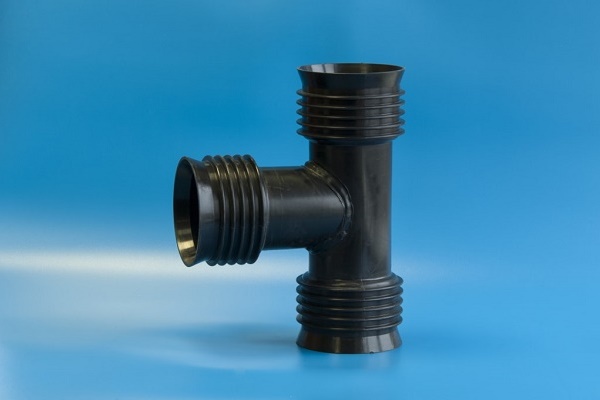

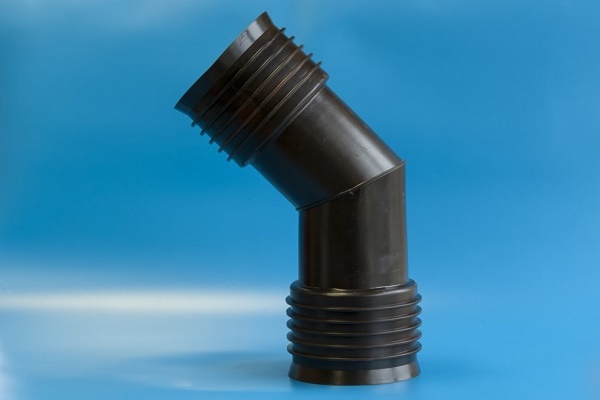

Освен гофрирани тръби, в линейката влизат и различни варианти на фитинги, които имат специална форма на муфа, което позволява монтаж без никакво залепване.

FRANKISCHE

Германска семейна компания, основана преди повече от век, през 1906 г. В асортимента са представени изделия от полимери и метал, необходими в различни сфери на народното стопанство: в гражданското и промишленото строителство, за полагане на автомагистрали и др.

Продукцията на предприятието е добре известна както в Германия, така и в редица европейски държави.

Важно място в каталога заемат гофрираните изделия, предназначени за устройство на системи за отвеждане на отпадъчни или дъждовни води. Предлагат се варианти с двуслойни стени, с различни показатели на пръстеновидна твърдост (SN16, SN8).

Предлаганите изделия осигуряват пълна херметичност, те са леки за сглобяване, надеждни, лесни за експлоатация.

Изводи и полезно видео по темата

В представеното по-долу видео можете ясно да видите процеса на свързване на двуслойни гофрирани тръби на обекта:

Гофрираните тръби съчетават множество предимства: лекота на монтаж, устойчивост към агресивни материали, механични въздействия, ниски температури. При внимателен избор на изделия и коректен монтаж, канализационните системи, създадени от тези елементи, ще служат дълго и надеждно.

Имате ли опит с прилагането на гофрирани тръби за обустройство на външна канализация? Или останаха въпроси по темата? Моля, споделете вашето мнение и оставете коментари – блокът за контакт е разположен по-долу.
