Полагане на канализационни тръби в земята: технологични правила и нюанси

Изграждането на комуникации внася истински комфорт в извънградския живот, но откритото им разположение не се отразява по най-добрия начин на естетическата съставка на парцела. Съвсем друго е, ако канализационният тръбопровод е заровен в почвата: не се вижда, магистралата не пречи на придвижването.

Въпреки това за подземното устройство на системата е необходимо спазване на нормите и правилата. Следва да ги изучите, нали?

Основните закони и тънките нюанси, според които се извършва прокарването на канализационни тръби в земята, са представени от нашия сайт. Водени от предложената от нас информация, вие ще изградите безотказно действаща външна канализационна система.

Тръбопроводът, изграден в съответствие с нашите съвети, ще работи идеално по всяко време на годината. В предложената на вашето внимание статия е изложена скрупульозно технологията на устройството на подземната част на канализационната система.

В материала са описани нюансите на проектирането и подробностите на прокарването. Дадени са препоръки за извършване на профилактични мероприятия и спазване на правилата за експлоатация на канализацията. За улесняване на възприемането информацията е допълнена с фотоизображения и видеоинструкции.

Особености на автономната канализация

Днес практически във всяко домакинство има необходим набор от удобства за комфортен живот: умивалник, мивка, тоалетна, душ или пълна вана, пералня и други блага на цивилизацията. Много къщи са оборудвани не с една, а с няколко тоалетни и бани.

Цялото това стопанство при пълноценна работа отделя дневно голямо количество отпадъци и отпадъчни води. По нормативи количеството течни отпадъци на ден на човек е от 5.4 до 9.5 л, които трябва някъде да се изливат.

Като правило, извънградските къщи, където хората живеят постоянно, имат множество различни санитарни устройства, което налага необходимостта от оборудване на автономна канализационна система.

Затова системата за отвеждане на води е задължителна част от инженерните комуникации на индивидуалната къща. Тя се състои от вътрешна канализация, изпускане от жилищната сграда и външна канализационна мрежа, положена на парцела.

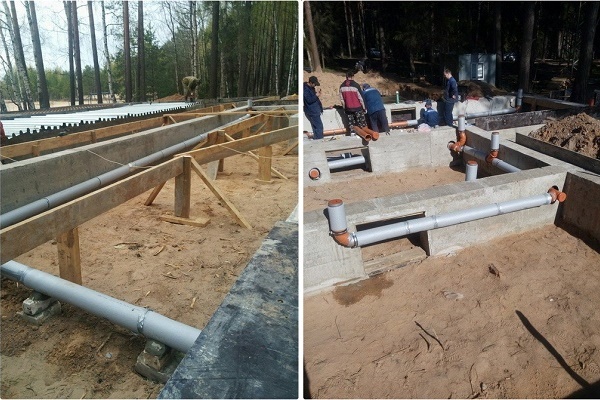

Много собственици на частни къщи, отделяйки особено внимание на вътрешнодомовата система, по някаква причина не винаги се отнасят надлежно към обустройството на външните мрежи.

Действително, процесът на полагане на тръбопровода изглежда несложен, достатъчно е да се изкопае траншея, да се съединят тръбите една с друга, с вътрешнодомовата система и колектора, а след това всичко да се засипе с пръст.

Но това е само на пръв поглед. В действителност в тази, както и във всяка друга работа, съществуват множество нюанси, които трябва задължително да се вземат под внимание. Неспазването на технологичните нормативи и неправилното полагане на тръбопровода може в бъдеще да доведе до неговото заиливане и други немалки проблеми.

За да функционира канализационната система изправно и дълго, при нейното устройство е необходимо да се спазват строителните и технологичните нормативи (+)

Системата за отвеждане на вода трябва да осигури отвеждането на всички отпадни води, да изключи възможността от наводняване на сградата при възникване на аварийни ситуации, да гарантира пречистването на отпадъчните води при заустването им във водоем.

При изграждането на системата е необходимо да се вземат предвид такива параметри като материал на изработка и диаметър на тръбите, тип на почвата в местността, дълбочина на полагане на канализационните тръби, определен ъгъл на наклон.

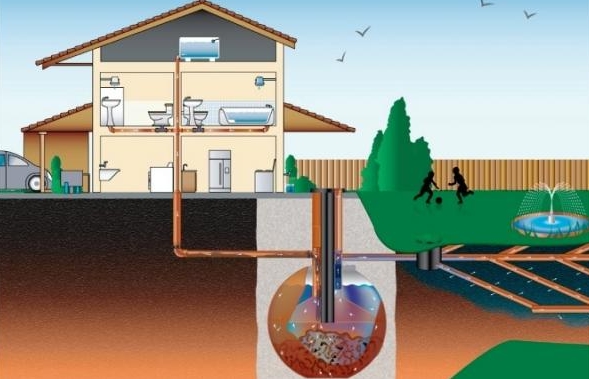

Автономната канализация на частни домакинства може да бъде изпълнена под формата на разделно или съвместно отвеждане и пречистване. В първия случай за отпадни води от мивки, вани и кухненски мивки и за фекални маси от тоалетната се изработват два отделни тръбопровода.

Във втория случай всички течни и твърди отпадъци се обединяват в един общ поток и постъпват в септик, където преминават през процес на пречистване, а след това се извозват.

Избор на тръби за устройството

По-рано при полагането на канализацията са се използвали само метални тръби: чугунени или стоманени. Действително тези материали, както никой друг, подхождат за полагане в земята. Те са здрави, издръжливи, имат ниска цена, лесно се монтират.

Въпреки това наред с предимствата, металните конструкции имат и съществени недостатъци. Недостатък на стоманените трасета е възможността за поява на корозия, а на чугунените тръби – голямо тегло.

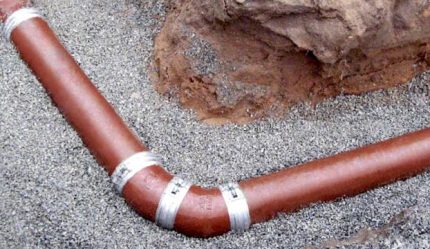

По отношение на здравина и дълготрайност, чугунените тръби нямат равни, този материал може да лежи в земята десетилетия без да загуби качествата си, но поради теглото им полагането на водопровода значително се усложнява.

Определена сложност представлява уплътняването на фугите на чугунената тръба, както и вътрешната ѝ повърхност, която поради особеностите на материала никога няма да бъде идеално гладка. Последната характеристика влияе на скоростта и качеството на движение на отпадъците вътре в нея, с течение на времето в тръбата могат да се образуват запушвания.

За полагане на канализация могат да се използват азбестоциментови тръби. Те имат гладка повърхност, което изключва възможността за образуване на запушвания, свързват се просто с помощта на специални муфи, теглото им е значително по-малко от това на металните конструкции.

Но и те имат значителен минус – голяма крехкост, което усложнява транспортирането и полагането им. Същата крехкост притежават и керамичните тръби.

Стоманобетонните конструкции имат много предимства: те притежават изключителна здравина, водоустойчивост, устойчивост на замръзване. От стоманобетон е възможно да се изработят тръби с голям диаметър, което е невъзможно да се направи от други материали.

Но полагането на такива тръби представлява голям проблем – поради голямото им тегло е необходимо да се използва специална техника, което в условията на индивидуално стопанство не винаги е целесъобразно.

Днес при изграждането на канализация на частно домакинство най-често се прилагат полимерни тръби, които при цялата си здравина имат малко тегло, което позволява полагането им да се извършва от един човек. Те се свързват много просто и лесно, като при това се получава отлична херметичност.

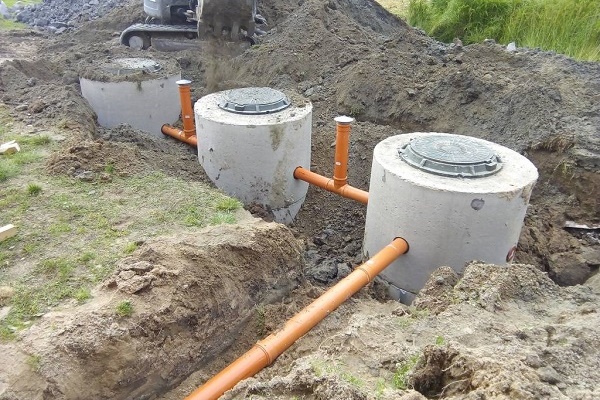

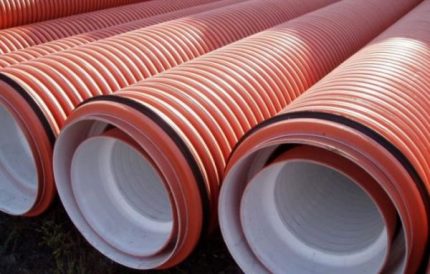

За изграждане на външна канализация се използват оранжеви полимерни тръби. Те имат повишена здравина в сравнение със сивите тръби, предназначени за вътрешен тръбопровод, а също така притежават способност да издържат на големи натоварвания.

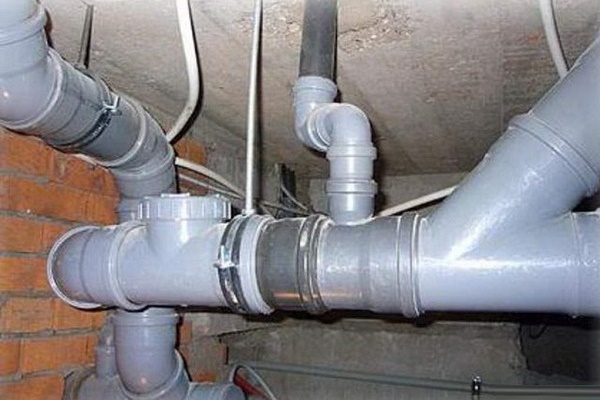

Полимерните тръби биват три вида – от полипропилен, PVC или HDPE (полиетилен с ниско налягане). PVC конструкциите, освен горепосочените предимства, също се отличават с устойчивост на UV лъчение и незначителна промяна на параметрите при температурни колебания.

Обаче канализационният PVC тръбопровод не издържа добре на много ниски и много високи температури, а също така може да се деформира при механични натоварвания.

Канализационната система по време на експлоатацията си е подложена на динамични натоварвания, които най-добре издържат гофрираните тръби. Дори при замръзване, целостта на трасето няма да бъде нарушена, но може да настъпи деформация на стените му.

Диаметърът на тръбите се избира въз основа на количеството санитарно оборудване, инсталирано в къщата. Така за селска вила с две тоалетни ще бъдат достатъчни тръби с диаметър 110 мм.

Ако в сградата има три или повече санитарни възли, е необходимо да се използва тръбопровод с диаметър 160 мм.

Правила и граници на вкопаване на системата

Някои погрешно смятат, че колкото по-дълбоко е разположена канализацията, толкова по-ефективно ще работи. Това обаче не е така. Работоспособността на системата няма да се повиши, единственото, което ще се увеличи, са разходите за нейното полагане.

Освен това ще се усложни обслужването на канализационната мрежа. А най-голямото нещастие може да се случи, ако в резултат на издигане или подмиване на почвата, тръбите не издържат на натиска и се спукат.

При полагането на канализационни тръби е необходимо да се спазват нормите и правилата, заложени в СНИП 2.04.03-85. Важен параметър, който трябва да се вземе предвид при монтажа на тръбопровода, е дълбочината на залягане в земята.

Въпреки че в нормативния акт не са дадени ясни параметри за дълбочината на полагане на тръбите, в документа са посочени кои критерии са определящи при полагането на канализационната магистрала.

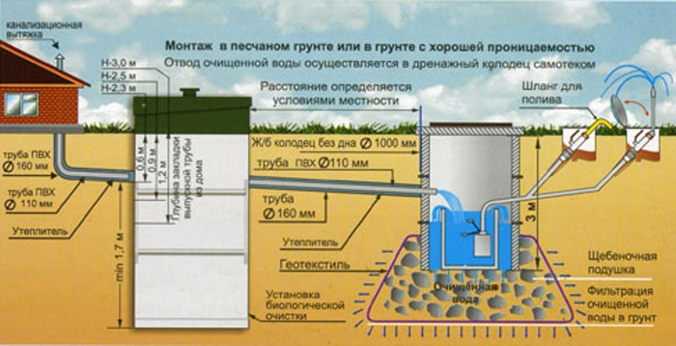

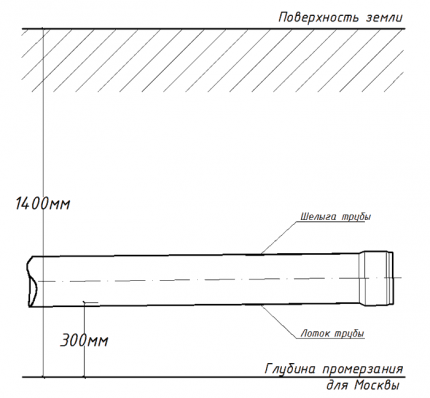

Обикновено в централната част на Русия тръбите се полагат на дълбочина 0,8-1,4 м, което е напълно достатъчно за ефективното функциониране на канализацията (+)

Съгласно СНИП е необходимо да се ръководим от климатичните условия, характерни за региона, по-специално нивото на замръзване на почвата, и от натрупания в дадената местност опит от експлоатация на канализационни мрежи.

Ако липсват сведения за експлоатацията на канализацията, то минималната дълбочина на залягане на тръбопровода трябва да бъде с 30-50 см над нивото на замръзване.

При това от повърхността на земята до върха на тръбата трябва да има разстояние не по-малко от 70 см. Ако магистралата минава под бетонна площадка или на места с движение на автомобили, следва да се увеличат минималните препоръчителни стойности на дълбочината на залягане на тръбопровода до 0,9-1 м.

Освен това при изграждането на външната мрежа трябва да се вземе предвид материалът на тръбите и съставът на почвата, тъй като дълбочината на замръзване на различните видове почва не е еднаква.

Глинестите и глинесто-песъчливите почви в една и съща местност замръзват по-малко, отколкото дребният пясък и песъчливите почви. Най-високо ниво на замръзване имат едрият и чакълестият пясък.

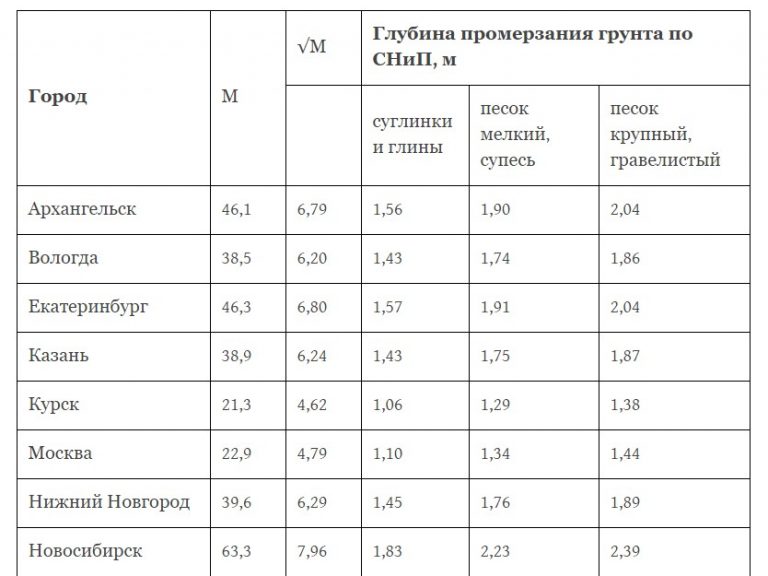

От представената таблица се вижда колко се различава дълбочината на замръзване на различните типове почва в един и същи град

Изолация на канализационния тръбопровод

Ефективността и дълготрайността на функционирането на външната канализация до голяма степен зависят от правилно изпълнената топлоизолация. Особено важно е това в северните региони и когато тръбите са положени над нивото на замръзване. За да разберем колко голямо значение има топлоизолацията, трябва да си представим как работи системата през студения сезон.

По време на преминаването на течността, която винаги е с положителна температура, тръбата частично се запълва с течни отпадъци. Водните пари също запълват тръбата.

През зимата при минусови температури частта от тръбата, която е по-близо до повърхността, се охлажда, което води до образуване на конденз, а след това на скреж, който се насочва към центъра на тръбата, което често става причина за запушвания.

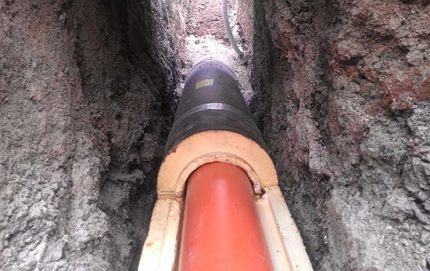

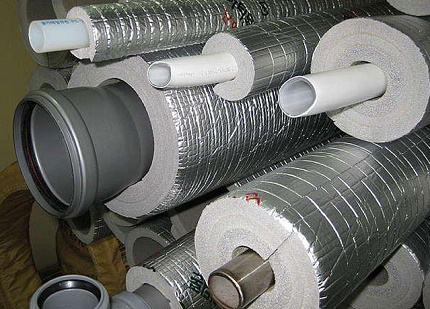

Формованата изолация се избира въз основа на диаметъра на тръбата, преди полагането на канализационната магистрала, тя просто се поставя отгоре

Избягването на образуването на скреж и запушвания, както и предпазването на системата от замръзване, позволява качествената топлоизолация на тръбопровода. Тя може да се извърши с помощта на различни материали, които днес са в изобилие на пазара: пенополиетилен, пенопласт, изовер, топлоизол и други.

Изолациите биват рулонни и формовани. Първите се навиват на тръбата по време на нейното полагане в сутеренни помещения. Аналогично приложение има и топлоизолационната обвивка от пенополиетилен.

Те не се използват като топлоизолация за подземни линии. Основно се прилагат формовани изолации, които се изработват за конкретен диаметър на тръбата. Топлоизолиращият материал с необходим диаметър просто се поставя върху канализационната тръба.

Един от най-търсените изолатори е Енергофлекс, който се произвежда от екструдиран пенополистирол. Затворената структура на клетките на материала изключва проникването на подпочвена вода, която може значително да намали изолационните свойства. Ефективността се засилва от фолираната обвивка.

Ако температурата в региона е много ниска, една изолация едва ли ще може да осигури надеждна защита на тръбите от замръзване. В този случай обикновено се използва нагревателен кабел, който се полага от външната страна на тръбата вътре в топлоизолационния материал.

При използването на нагревателен кабел трябва да се погрижите за пълната херметичност на съединенията, така че да не проникне влага вътре.

Формиране на наклон за свободно оттичане

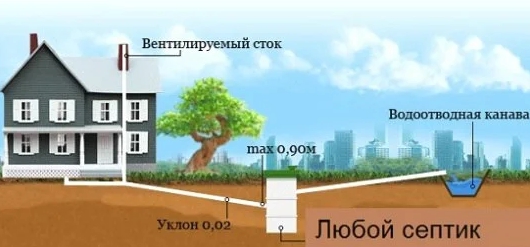

При полагане на тръбопровода трябва задължително да се предвиди наклон към септичната яма. Според технологичните нормативни наклонът на канализационната тръба с диаметър 110 мм трябва да бъде 20 мм на всеки метър от тръбопровода. Тръбите с диаметър 160 мм трябва да се полагат с наклон от 8 мм на един метър от положения участък.

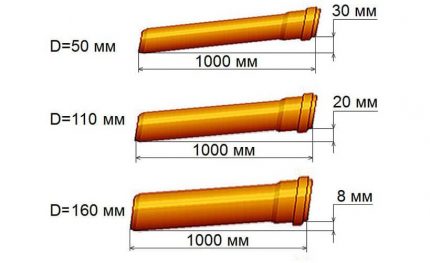

При полагане на тръби изчислението на наклона се прави за един метър от тръбопровода. На фигурата е показано колко трябва да бъде разликата между страните на тръбите с различен диаметър.

Наличието на наклон е определящ параметър за успешното функциониране на системата. Колкото по-близки са показателите на тръбопровода до нормативните, толкова по-ефективно ще работи канализацията.

Пълното отсъствие на наклон, както и прекомерният наклон на тръбопровода, ще доведат до затлачване на системата. В първия случай отпадъците няма да могат да се транспортират по тръбите с необходимата скорост, което ще доведе до образуване на запушвания.

Във втория – течността ще се движи твърде бързо, което в крайна сметка ще намали нейната транспортираща способност, и отпадъците ще остават в тръбата, което също ще доведе до запушвания и по-нататъшно затлачване на тръбопровода.

Наклонът на тръбопровода винаги трябва да бъде насочен от изхода от жилищната сграда към септичната яма. Това условие е особено важно при използване на канализация от безнапорен тип, с която най-често се оборудват частните домакинства.

Контролирането на наклона на целия изкоп може да се извърши със специален уред – нивелир. Ако нямате нивелир, проверката на наклона се прави с помощта на строителен ниво.

Ред на действията:

1. В началото и в края на изкопа се забиват колчета, към които се връзва въже.
2. Към единия край на въжето се поставя строителен ниво и се извършва корекция по хоризонтала.
3. Измерва се височината на изкопа от двете страни до въжето.
4. Правят се прости математически изчисления.

Например, общата дължина на изкопа е 50 м, използва се тръба с диаметър 110 мм. От страната на изхода от къщата дълбочината на изкопа е половин метър. В този случай в крайната точка на изкопа дълбочината му трябва да бъде равна на един и половина метра.

Подробната технология за изчисляване на наклона на канализацията е описана в тази статия.

Ако на терена има естествен наклон, който надвишава препоръчителните норми, може да се положи канализация с няколко вертикални прехода. В този случай на хоризонталните участъци на тръбопровода трябва да се спазват нормативните показатели.

На участъци с голям наклон тръбопроводът може да се положи по стъпаловиден начин. Ако ъгълът на наклона незначително надвишава нормите, се ограничава с един вертикален преход (+)

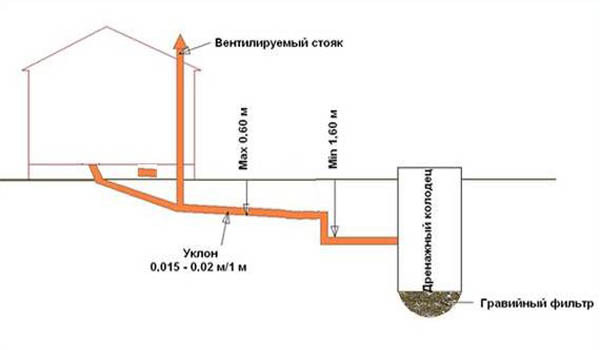

Друг вариант – на изхода от къщата да се постави вертикална тръба на значителна дълбочина, а от нея да се положи тръбопровод с необходимия наклон. При това дълбочината на изкопа ще бъде по-голяма, отколкото при първия начин.

За същата цел може да се използва преливна шахта, в която попадайки, отпадъчните води плавно се оттичат на по-ниско ниво на тръбопровода.

Работи по прокарване на тръби

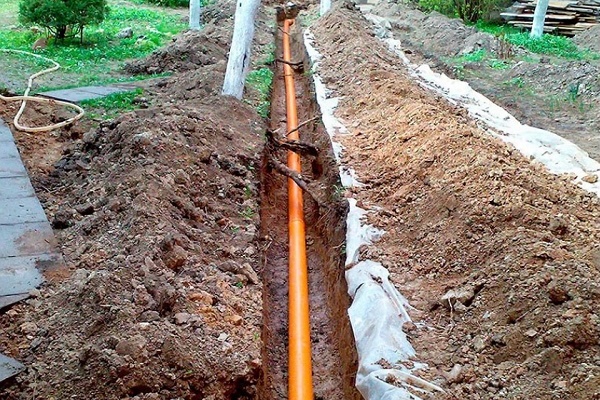

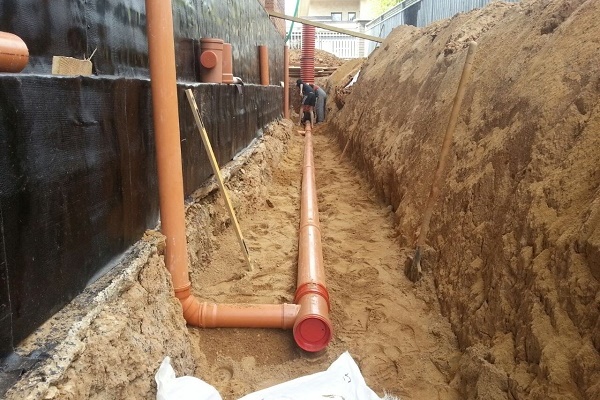

Технологичният процес на полагане на канализация не представлява особена трудност. Първо трябва да се изкопае изкоп, чиято дълбочина съответства на нормативните показатели, характерни за дадения регион.

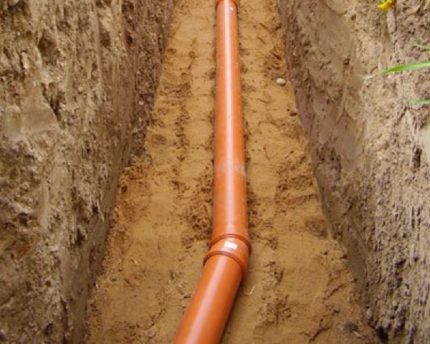

Преди да се поставят канализационните тръби, на дъното на изкопа се изсипва пясък. Височината на пясъчната основа е 10-15 см, следователно дълбочината на изкопа трябва да бъде увеличена с тези стойности.

Пясъчната възглавница позволява да се изравни дъното на изкопа. Преди полагане на тръбите пясъкът трябва да се уплътни добре, за да се предотврати последващо слягане.

Ширината на изкопа се предвижда приблизително с 40 см по-голяма от диаметъра на използваната тръба. На местата, където тръбите се приближават до септичната яма и на изхода от домашната канализация, изкопът се прави малко по-широк, за да е удобно да се извършват монтажните работи.

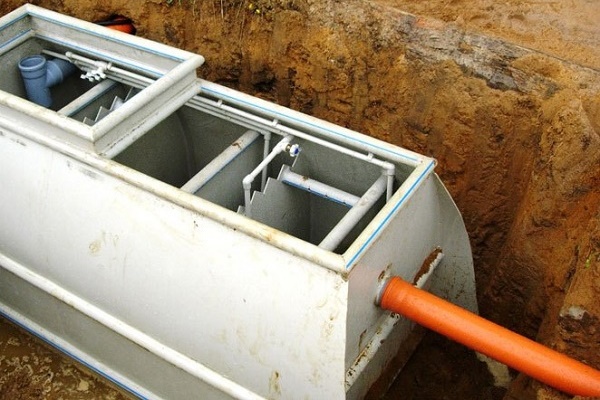

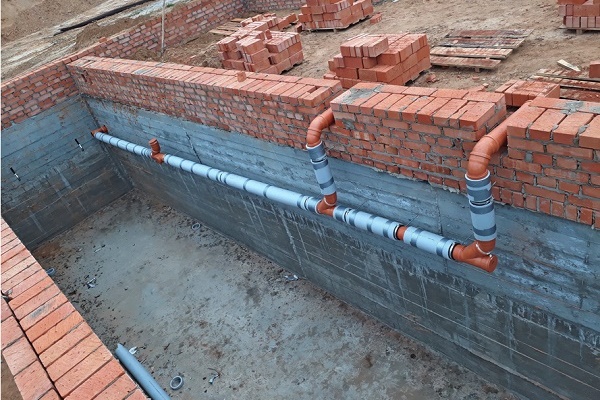

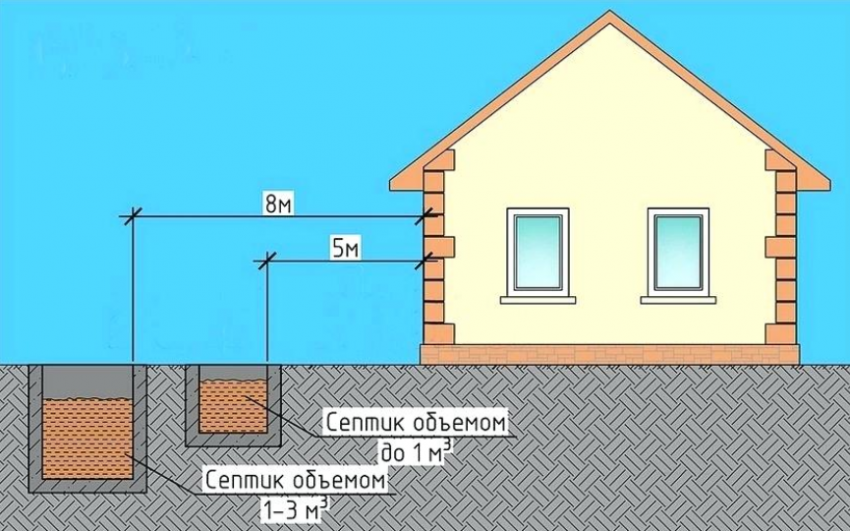

За да се предотврати намокряне на основата и стените на къщата в случай на аварийно изтичане, септикът се инсталира на разстояние не по-малко от 5 м от сградата (+)

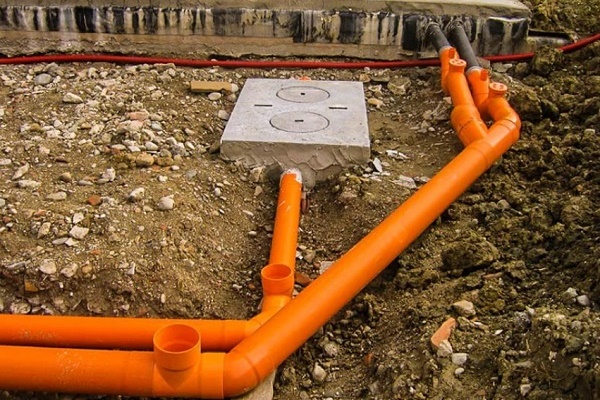

След като изкопът и основата са подготвени, е необходимо да се свържат тръбите една с друга, а след това да се извърши полагането им. Дългите участъци от трасето не могат да бъдат положени равномерно и правилно от един човек, затова е препоръчително да се привлекат няколко помощници.

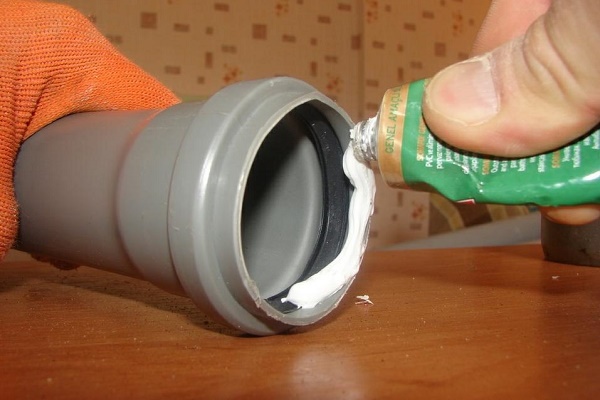

В краищата на тръбите има специални уплътнителни гумени пръстени. Преди да ги съедините един с друг, по периметъра на тръбата се нанася силиконова водопроводна смазка, която улеснява процеса на съединяване и прави съединението по-надеждно.

Но тук не трябва да се прилага сила, прекомерното усилие върху тръбата може да повреди гуменото уплътнение или да го изтръгне от мястото му, което ще доведе до нарушаване на херметичността му.

Преди да положите подготвения тръбопровод, на изхода на домашния водоотвод се поставя патрубка, която има необходимия ъгъл. Другият край на трасето се полага в отвора на септичната яма.

Ако натрупващият кладенец е направен наскоро, е препоръчително веднага да не се зазижда отворът с бетон, тъй като при слягането на септичната яма тръбата може да се спука.

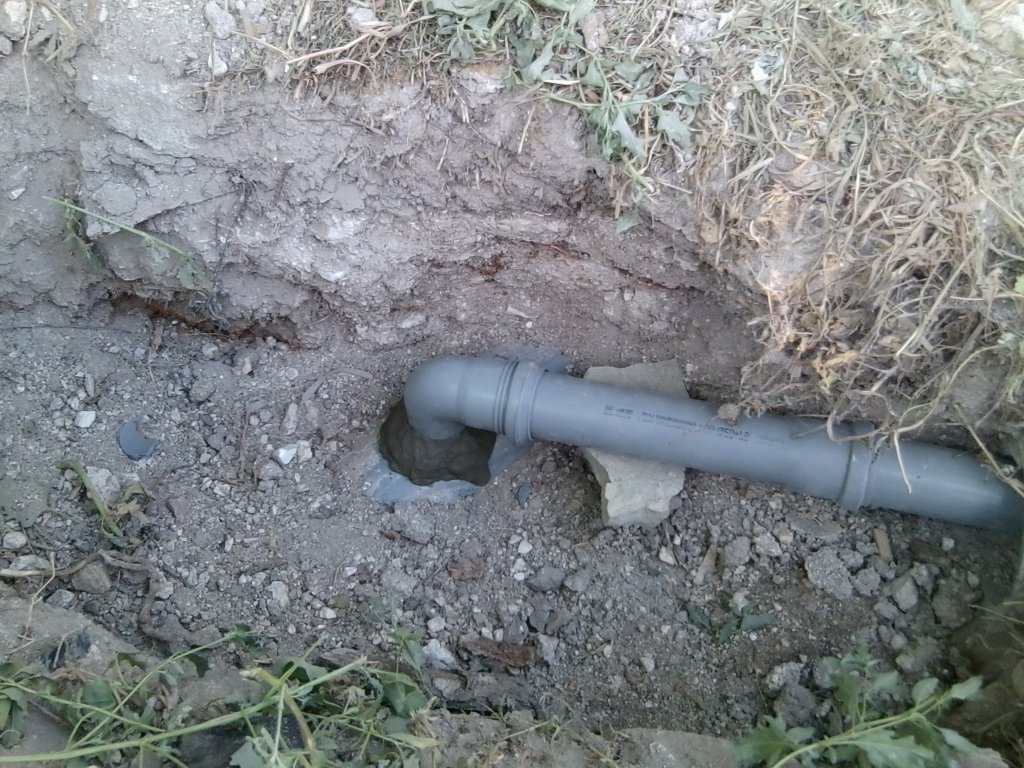

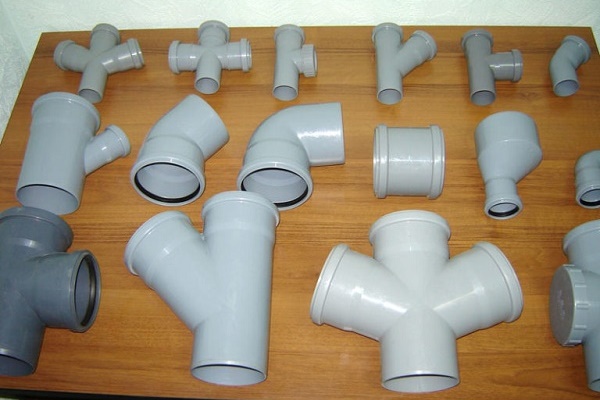

Патрубка, поставена на излизащата от дома тръба, позволява да се насочи тръбопроводът в желаната посока

Засипването на канализационната тръба се извършва по следния начин: първо се изсипва пясък, така че тръбата да бъде изцяло покрита с него. След това той се полива с вода, а след като се слегне, се добавя още една партида пясък. След това трасето се засипва изцяло с пръст.

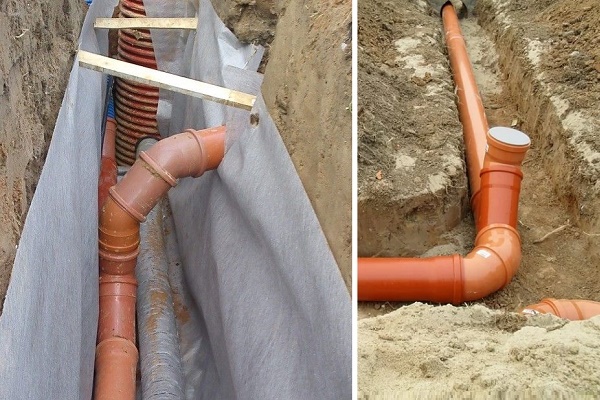

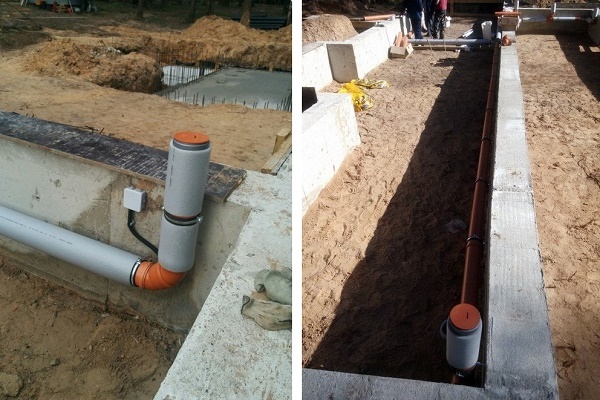

Съгласно техническите нормативи, на местата на завоите на трасето трябва да бъдат инсталирани обръщателни кладенци, а на правите участъци от тръбопровода на всеки 35 m се оборудват ревизионни кладенци. Освен това на всеки 15 метра от правата магистрала се монтира ревизия или прочистване.

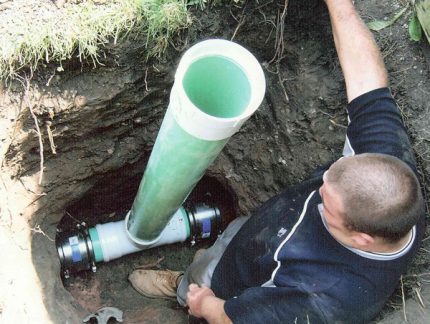

Монтирането на ревизия е несложна процедура, но тя позволява да се контролира състоянието на канализационната мрежа по протежение на целия тръбопровод и при необходимост да се прочисти нужният участък с въже или струя вода.

Ревизията може да се направи от същата канализационна тръба, която се монтира вертикално на нужните участъци на тръбопровода с помощта на тройник. Отгоре тя се затваря с тапа. С помощта на това доста просто устройство може да се получи бърз достъп до затлачения участък от трасето.

На най-отговорните участъци от мрежата е по-добре да се монтира ревизионен кладенец.

Действия при замръзване на канализацията

Ако не сте изолирали канализационните тръби, или сте ги изолирали недостатъчно, и те са замръзнали, първо трябва да се определи повреденият участък на тръбопровода, за да се избере метод за решаване на проблема. Металните тръби могат да се загреят с помощта на поялна лампа.

Ако тръбопроводът е от пластмаса, не трябва да се използва открит огън. Може да се излее гореща вода в канализацията, в която предварително да се разтвори сол (2 кг на 10 л вода). Може да се насочи струя пара или гореща вода към най-близката до замръзналия участък ревизия.

Ако повредената тръба се намира в средата на трасето, може да се използва парогенератор за затопляне на почвата. Този процес обаче може да отнеме доста време. Най-добре е да не се допуска замръзване на системата, а при полагането на тръбите да се извърши качествена топлоизолация.

Изводи и полезно видео по темата

В това видео много подробно е осветен процесът на полагане на външна канализация, а също така са приведени нормативни показатели, които трябва да се спазват при монтажа:

В този видеоматериал е показано как се извършва залагането на канализационни тръби в земята:

Въпреки привидната простота, работата по полагане на канализационни тръби изисква грамотен подход и познаване на нормативните правила за прокарване. Само при спазване на необходимите показатели и правилно изпълнение на работите може да се изгради наистина ефективна и издръжлива канализационна система.

Опитвате ли се самостоятелно да положите канализационни тръби? Или може би не сте съгласни с изложения материал? Очакваме вашите коментари и въпроси – формата за връзка се намира по-долу.
