Вътрешна канализация: варианти за устройство в апартамент и частна къща

Правилно свързаната вътрешна канализация в ново жилище е гаранция за нормална работоспособност на санитарното оборудване и липса на неприятни миризми, а професионалният монтаж на тръби позволява да се запази неприкосновеността на новия ремонт в помещенията.

За вземане на правилни решения в процеса на полагане на канализация са необходими знания за схемите на нейното обустройване и необходимите материали. В тази статия ще разкажем от какво се състои вътрешната канализация и за основните принципи на нейното обустройване.

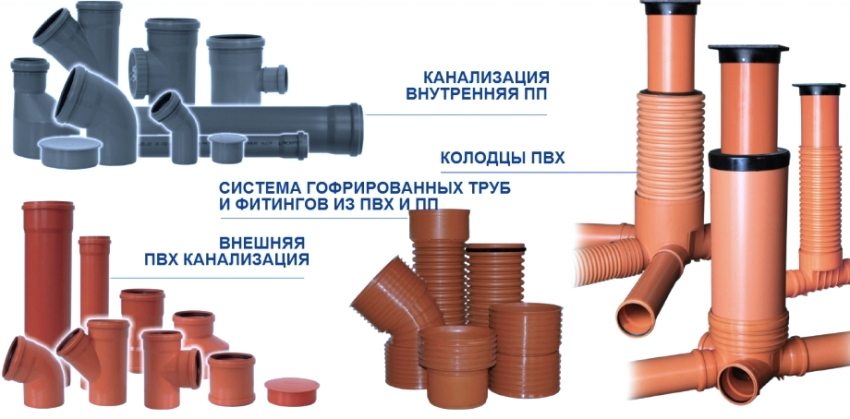

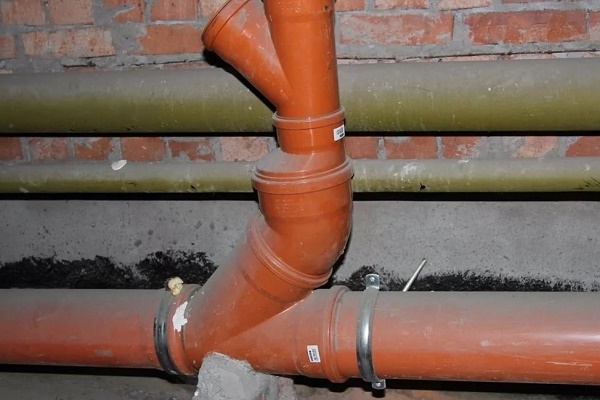

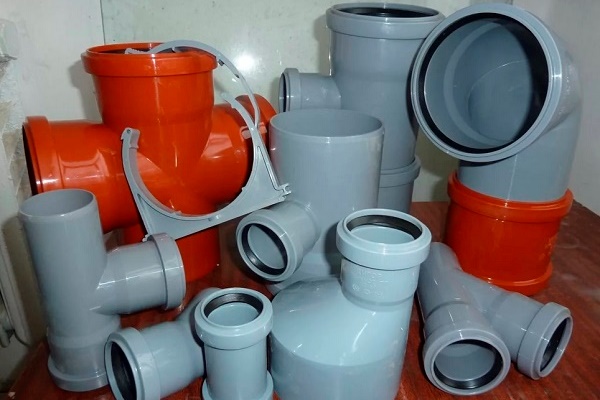

Видове канализационни тръби

За битови нужди канализационните тръби се произвеждат от различни материали и с различен диаметър.

Теоретично, колкото по-широк е диаметърът и по-дебела стената, толкова по-добра е проходимостта и по-малък рискът от провисване на тръбата. Но естетичността на външния вид и цената променят реалния избор на хората при закупуване на тази продукция.

Какъв материал се използва за производство?

От материала на канализационните тръби зависи тяхната дълготрайност и спокойствието на обитателите.

Изборът на материал за канализационни тръби е добре да се прави със специалист. Евтините изделия могат бързо да протекат или да се деформират под собственото си тегло.

Чугунените канализационни тръби отдавна не се използват в битовата канализация, тяхното място е заето от пластмасови аналози, които могат да бъдат изработени от следните материали:

1. Полиетилен. Канализационните тръби от този материал притежават гъвкавост, провисват, поради което техните съединения са трудни за уплътняване. Полиетиленовите тръби се използват в промишлената канализация, където се армират с напречни пръстени и се използват на участъци със сложен ландшафт. Във вътрешната канализация не се използват.
2. Полипропилен. Доста скъп е, но притежава добра механична якост. Канализационните тръби от този материал са топлоустойчиви, устойчиви на въздействието на абразивни частици и отлично понасят почистване с въже.
3. Поливинилхлорид. Тръбите от ПВХ почти не се различават от полипропиленовите по своите свойства, но са малко по-шумни и могат да се огъват при преминаване на вода през тях над 70 градуса.

За жилищна и вътрешнодомова канализация са достатъчни тръби от ПВХ или полипропилен, които при правилен монтаж ще издържат няколко десетилетия.

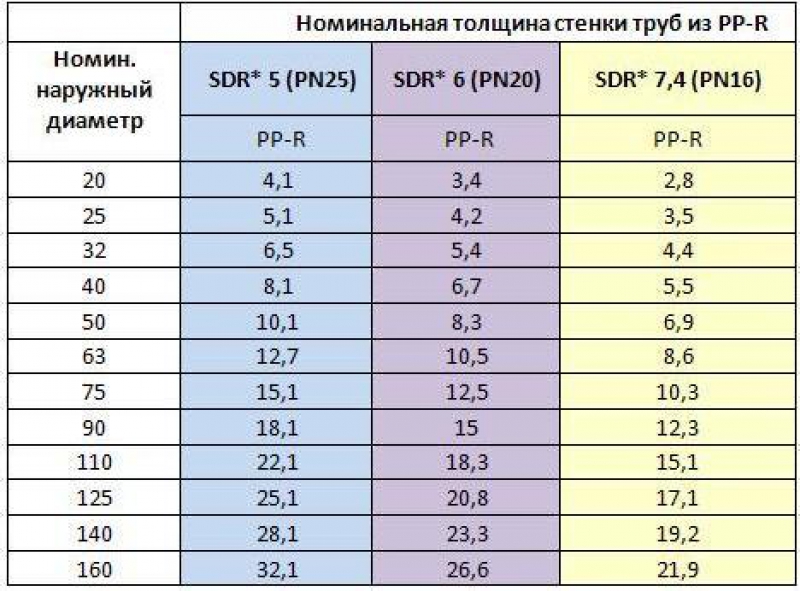

Диаметри на тръби за канализация

Съществуват стандартни диаметри на канализационни тръби, които позволяват да се комбинират изделия от различни производители.

Колкото по-дебела е стената, толкова по-малко се огъват тръбите, затова при голямата им дължина се препоръчва да се закупуват удебелени изделия с повишена твърдост.

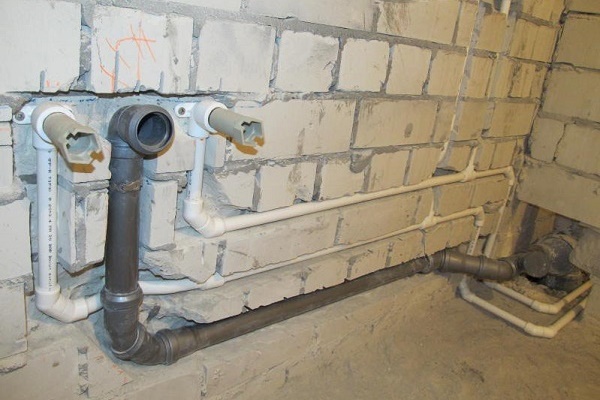

Най-разпространени при монтажа на вътрешна канализация са тръбите с диаметър 40 мм и 50 мм.

За стояци се използва тръба с диаметър 110 мм, но в многоетажни къщи размерът ѝ може да бъде увеличен. За съединяване на тръби с различен отвор се използват преходници и патрубки с подходящи размери.

Посочени са минимални стойности. При наличие в отпадъчните води на голямо количество мазнини и отпадъци се препоръчва да се увеличат диаметрите на тръбите до следващия стандартен размер.

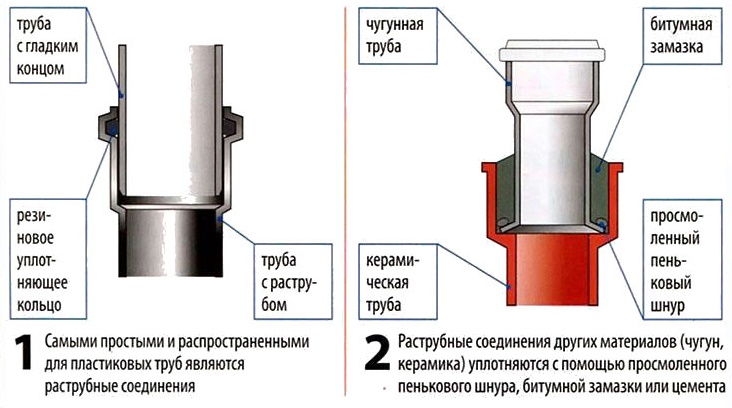

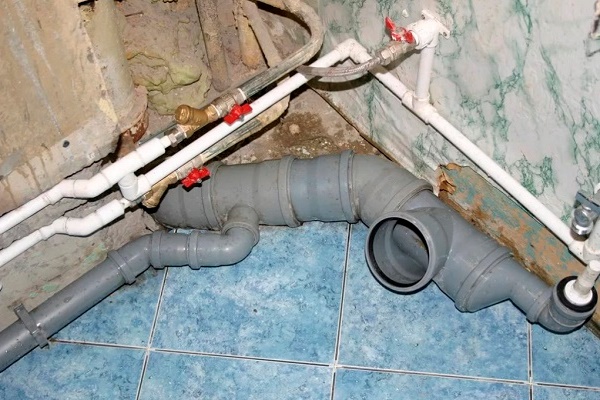

Технология за сглобяване на тръби

Процедурата на сглобяване на пластмасови канализационни тръби е изключително проста и прилича на детски конструктор. Всяка от тръбите е с дължина до 3-5 метра, а минималният им размер се регулира с ножовка за метал или специален тръборез.

Гладките краища на тръбите трябва да бъдат добре почистени и плътно вкарани в разширението, иначе на вътрешния съединител могат да се натрупват косми и влакнести остатъци от продукти.

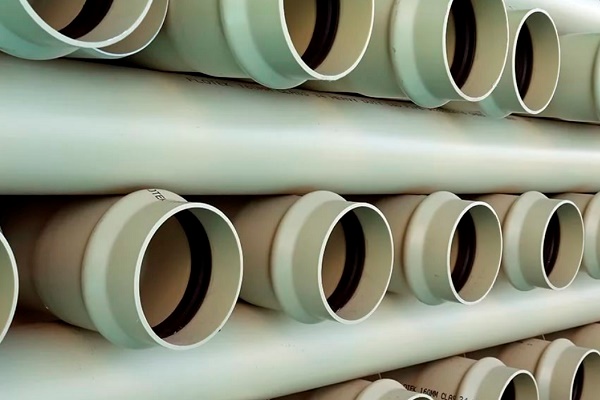

Закупената тръба или преходник има два различни края: гладък и с разширение (муфа). В муфата се вкарва простият край на друга тръба. За уплътняване на съединението в разширението има канал за поставяне на гумен пръстен. За по-добро плъзгане при монтажа уплътнителят може да се намаже с тънък слой силикон.

Гуменият пръстен трябва да се маже с уплътнител само при окончателния монтаж на системата, а не по време на пробването.

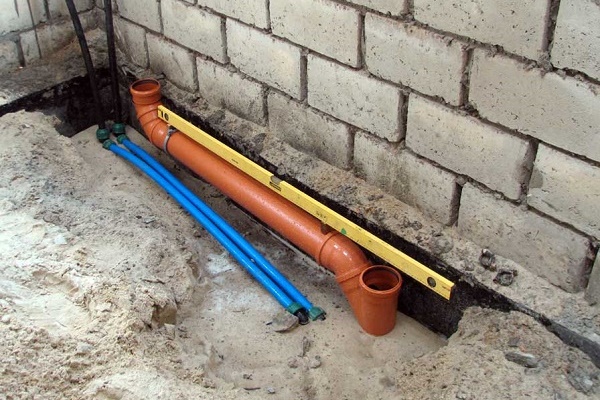

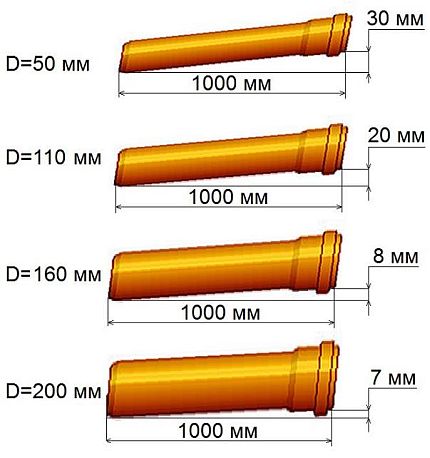

Изчисление на ъгъла на наклона

Особеността на вътрешната канализация се състои в това, че както недостатъчният, така и прекомерният наклон на тръбите води до тяхното запушване. При малък наклон твърдите частици се утаяват на дъното, без да се отмиват от слабия воден поток.

При голям процент наклон чистата течност бързо изтича, а по стените остават и се втвърдяват хранителни частици, които с времето стесняват просвета на тръбата. Максимално допустимият наклон не трябва да бъде повече от 150 mm на метър тръба.

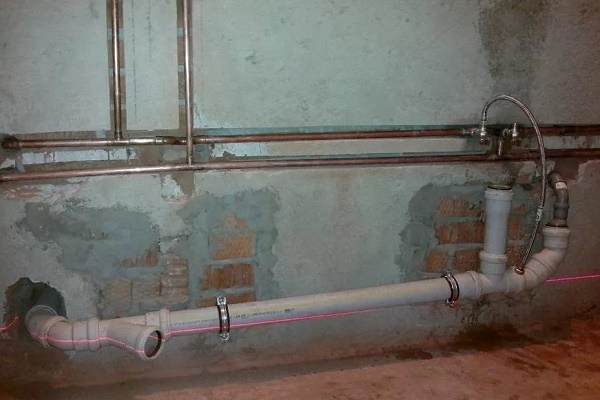

Спазването на нормите за хоризонтален монтаж на тръби води до ефекта на „самопочистване“, при който твърдите частици се отмиват от водния поток в щранга и не се утаяват по вътрешната стена на канализацията.

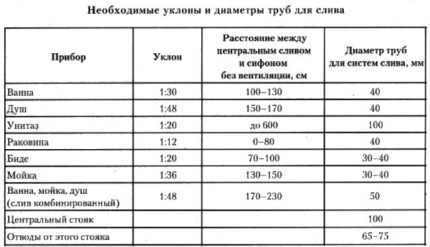

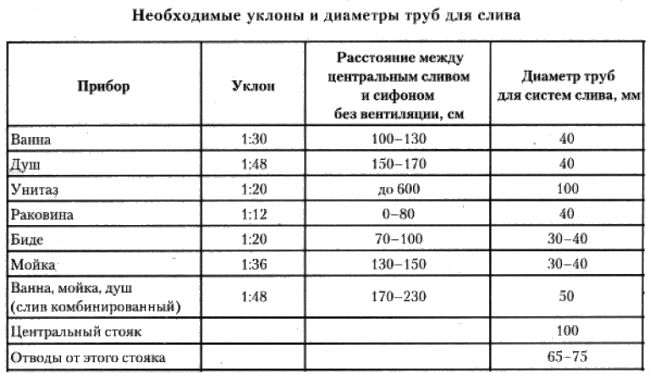

Посочените в схемата размери на наклоните могат да се увеличат с 25% без риск от негативни последици, а да се прави наклон по-малък от дадените стойности не се препоръчва.

Посочените стойности на наклона се изчисляват за един метър тръба, така че ако в къщата от мивката води триметрова тръба с диаметър 50 mm, то разликата в нейните нива при канализационния щранг и на мястото на свързване със сифона трябва да бъде не по-малко от 9 cm.

По-подробно за изчисляването на ъгъла на наклона на канализационните тръби четете в този материал.

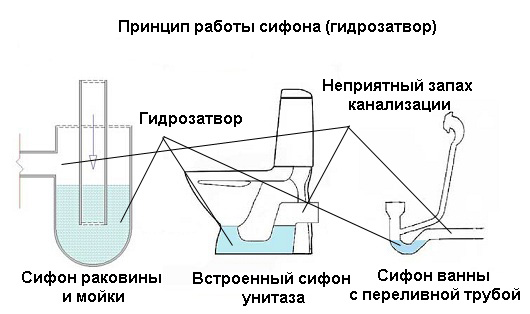

Защо е необходим хидрозатвор?

Миризмата на канализационни нечистотии остава в тръбите и щранговете благодарение на такова хидрофизическо явление като хидрозатвор. Това е водна тапа, която се образува в сифона благодарение на източената вода. Тя не позволява на гнилостната миризма да прониква в санитарния възел.

За предотвратяване на изсъхването на водата в сифона при продължително отсъствие от апартамента се препоръчва да се излее в оттока на мивката или тоалетната малко растително масло за намаляване на площта на изпарение

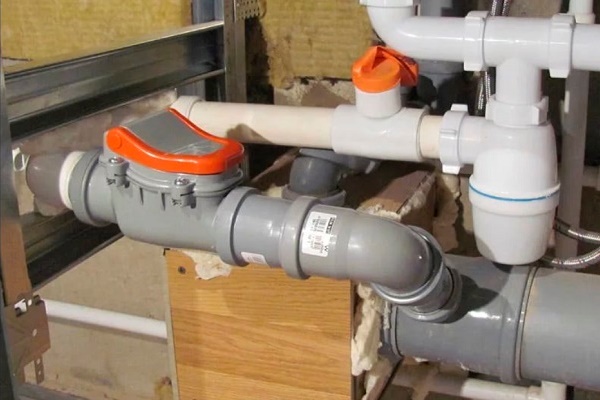

Ако канализационните тръби имат недостатъчна проходимост, то при масивно спускане на вода може да настъпи срив на хидрозатвора. При това благодарение на сифонния ефект цялата вода излиза от извивката и гнилостният въздух постъпва от канализацията в помещението.

Вътрешна канализация на частен дом

При обзавеждането и проектирането на вътрешната канализация на крайградска къща могат да възникват грешки и недостатъци, които са съпроводени с необходимостта да се преправят вече извършените монтажни работи.

Минимизиране на такива ситуации може да се постигне с помощта на долуизложените инструкции и правила за планиране и сглобяване на канализационната система на индивидуална къща.

Основни моменти на обустройване

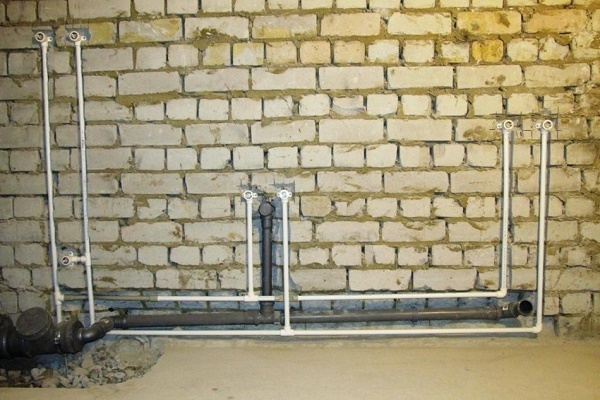

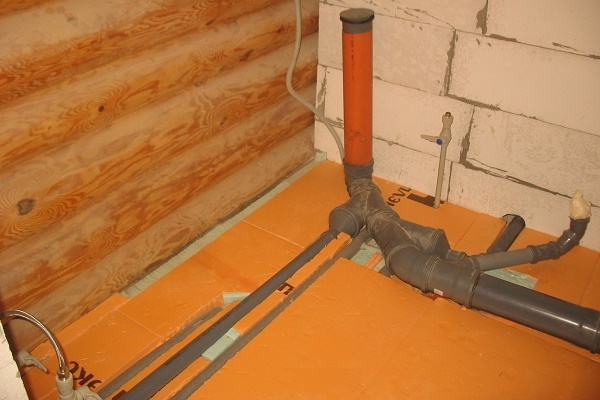

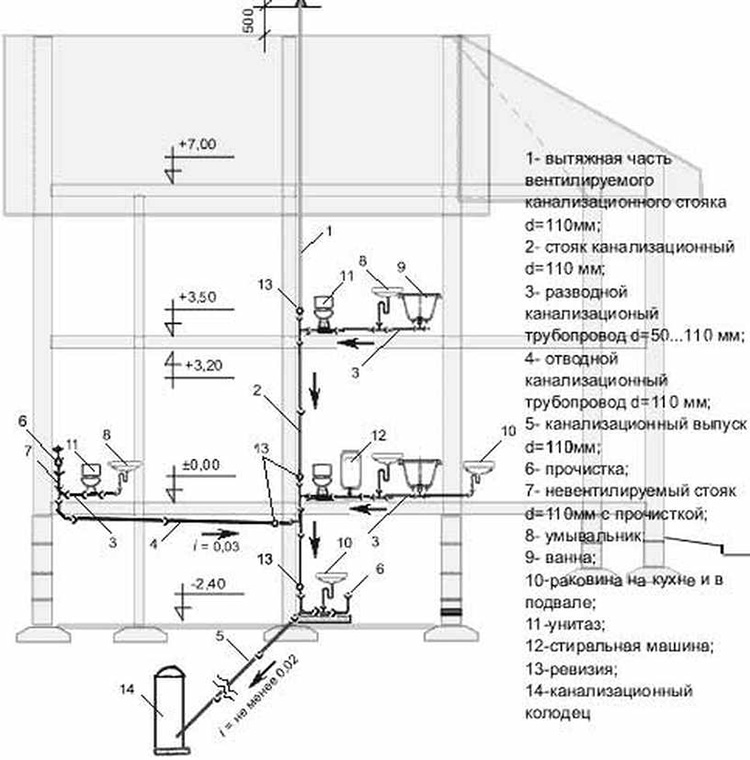

Вътрешната канализация на дома има вид на комплекс от пластмасови щрангове, тръби и свързващи части, който се използва за отвеждане на отпадъчните води от санитарното оборудване и други устройства, използващи вода.

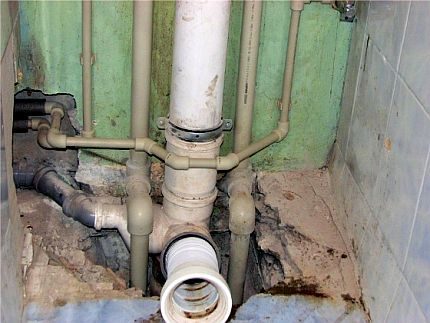

Основният елемент на вътрешната канализация в дома е вертикалният щранг, който събира водата от останалата хоризонтална разводка. В големите домове те могат да бъдат два за удобство на монтажа и по-свободно планиране на разположението на стаите.

Горната част на щранга се извежда над покрива на дома и се оборудва със специална капачка или клапан, които позволяват на въздуха да влиза в тръбата в моментите на изпускане на вода за предотвратяване на сифонния ефект и срива на хидрозатвора.

Фановата тръба според нормите трябва да бъде изведена на покрива на височина не по-малко от 50 см от повърхността на покрива.

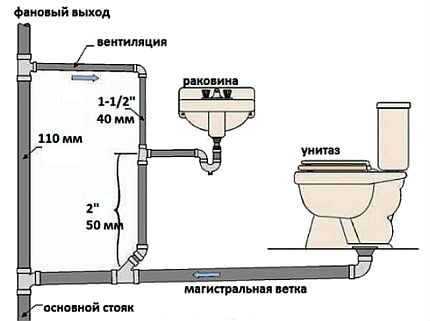

Възможна е също схема на вентилационно кръгово свързване, при която далечният край на отвеждащата хоризонтална тръба се свързва към щранга над мястото на изпускане.

Щрангът се извежда от дома през сутерен или подземно пространство навън в кладенец. От вертикалната тръба отива пластмасова разводка към тоалетната чиния, мивките и друго оборудване. Между канализационните тръби и санитарното оборудване се разполагат сифони, които не позволяват на неприятните миризми да проникват в помещението.

Кръговото свързване на вентилацията има смисъл само в случай на отсъствие на фанов изход или на неговата голяма височина над нивото на входа на хоризонталната разводка в щранга.

Етапи на проектиране на схеми

Ако схемата на дома се прави не от специализирана проектантска организация, а от собственика самостоятелно, то следва самият той да планира разположението на кухнята, санитарните възли и канализационната разводка.

Предварителният анализ на потребностите ще позволи впоследствие да направите вътрешното обзавеждане на стаите както желаете, а не както ви принуждават обстоятелствата.

Редът на действия при проектиране на схемата на вътрешната канализация е следният:

1. Вземете плана на къщата върху поземления имот и определете местоположението на канализационния кладенец. Ако санитарното оборудване ще бъде разположено на няколко етажа, планът трябва да бъде поетажен.
2. Отбележете местоположението на вертикалните щрангове.
3. Начертайте местоположението на цялото оборудване, което изисква канализационно свързване.
4. Начертайте хоризонталните тръби, които отиват от оборудването към щранговете.
5. Определете диаметъра на щранга и дължината на вентилационната тръба.
6. Анализирайте необходимостта от закупуване на пластмасови колена, тройници и преходи.
7. Обмислете възможността за скрита канализация и нуждата от декоративни кутии.

В съответствие с изготвената схема след това ще се извърши монтажът на цялата вътрешна канализация. Колкото по-внимателно се планира схемата на пластмасовото окабеляване, толкова по-малко проблеми ще има при инсталирането ѝ.

Изчисления при планиране

Направете графично изображение на схемата на вътрешната канализация на селската къща – това е гаранция за избягване на големи инженерни грешки. За разработване на малки детайли е необходимо точно изчисляване на параметрите на канализационната система.

Затова е необходимо да вземете вече начертаната схема и да анализирате следните параметри:

• изчислете дължината на хоризонталните пластмасови тръби и възможността за спазване на техните норми за наклон;
• изчислете необходимото количество и диаметър на уплътнителите, съединителните елементи, преходите;
• определете дали ще е необходимо помпено оборудване за нормалното функциониране на канализационната система;
• изчислете максималния едновременен отток през захранващите тръби. За едно устройство обикновено е достатъчна тръба с диаметър 40 mm;
• обмислете необходимостта от допълнителен въздушен контур в случай на разположение на тоалетното канализиране над нивото на друго оборудване в хоризонталната система.

Правилно изпълнените горепосочени действия ще направят канализацията ефективна и работеща дори при максимални натоварвания и незначителни запушвания на тръбите.

Последователност на санитарни монтажни работи

При планиране на строителството на къщата е необходимо да се ориентирате към следната последователност на монтажа на нейната вътрешна канализация:

1. Инсталират се щранговете, краищата им се извеждат на покрива и в мазето.
2. Захранванията за тоалетните се присъединяват към щранговете.
3. Формира се хоризонталното окабеляване и единият му край се свързва към щранга.
4. Сифоните се свързват към санитарното оборудване.
5. Санитарните уреди се свързват с канализационната система.

Организацията на външната канализационна система може да се извърши преди или след описаните действия.

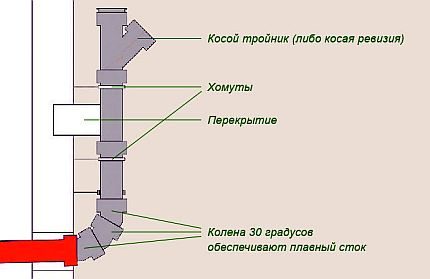

След монтажа на двете системи, те се обединяват в една, като се свързват вътрешните щрангове към външната отточна тръба.

При полагане на отточната тръба през основата тя се вкарва в метална гилза, която ще предотврати повреда на канализацията в случай на слягане на къщата

Вътрешна канализация в апартамент

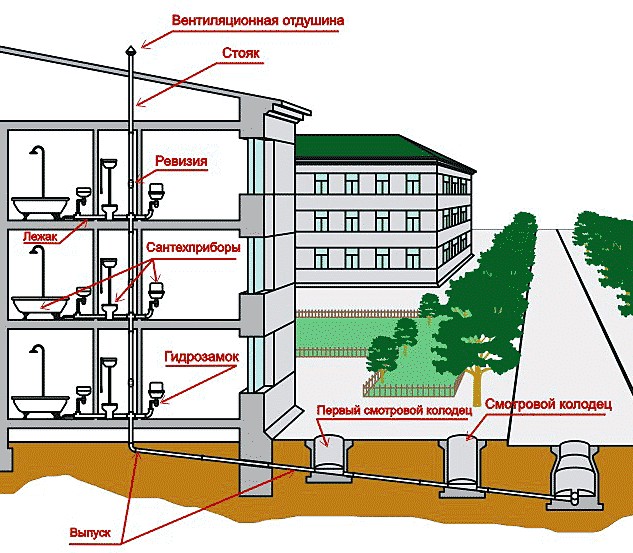

Организацията на вътрешната канализация в многоетажна сграда не се различава много от тази в крайградска къща, но все пак има своите нюанси. Не се налага да избираме схеми за пластмасово окабеляване, тъй като разположението на щранговете и стаите е заложено в общата поетажна схема на сградата.

Принципи на вътрешно обустройване

Вътрешноквартирната канализация се основава на следните принципи:

• системата работи на гравитационен принцип без използване на компресорни инсталации;
• цялата канализационна схема на апартамента се затваря в общите щрангове на сградата;
• основата на работоспособността на системата е спазването на нормите за наклон на канализационните тръби;
• за изравняване на вътрешноканализационното налягане се използват вентилационни фанови тръби.

Спазването на тези принципи от всички жители на многофамилната сграда при монтажа на вътрешната канализация позволява на съседите да не се притесняват за наводнения и неприятни миризми в санитарните възли.

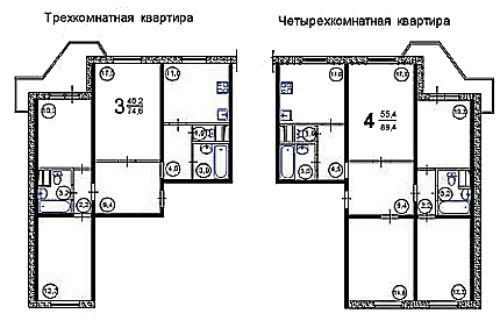

Особености на планировката в апартамент

Да се промени канализационната схема в апартамента е доста трудно, защото тоалетните винаги трябва да бъдат разположени до вертикалния щранг. Преместването им на няколко метра ще бъде съпроводено с необходимостта от полагане на 110 мм тръба из целия апартамент, което няма да добави естетика на външния вид на стаите.

В повечето четиристайни (петстайни и т.н.) апартаменти има два канализационни щранга поради отдалечеността на кухнята и санитарния възел един от друг

Разположението на стаите и броят на канализационните щрангове в многоетажните сгради е ограничено само от въображението на проектанта, но и те се стараят да спазват основните правила за монтаж на такива системи.

Вариантите с два санитарни възела в местните апартаменти се срещат рядко, но кухнята и банята понякога са разделени от коридор на две независими канализационни схеми. Тогава всяка стая има свой вертикален щранг.

Междуетажното пространство около щранга не се препоръчва да се залива изцяло с бетон. По-добре е да се запълни с нехигроскопичен материал, например едри парчета стиропор, а след това да се покрие отгоре с тънък слой цимент.

От тоалетната винаги излиза отделна 110 мм тръба. Тя може да приема допълнителни захранвания от друго санитарно оборудване или да бъде предназначена изключително за източване на тоалетната.

При класическата схема в хоризонталното окабеляване в далечния край на тръбата се свързва мивка, след това се присъединяват вана или душ, после – пералня с умивалник. След това тръбата се съединява с тройника на тоалетната или директно с щранга.

На покрива на всички многофамилни сгради задължително се монтира фана тръба, която изравнява налягането на въздуха в щранга и вътрешните помещения на сградата.

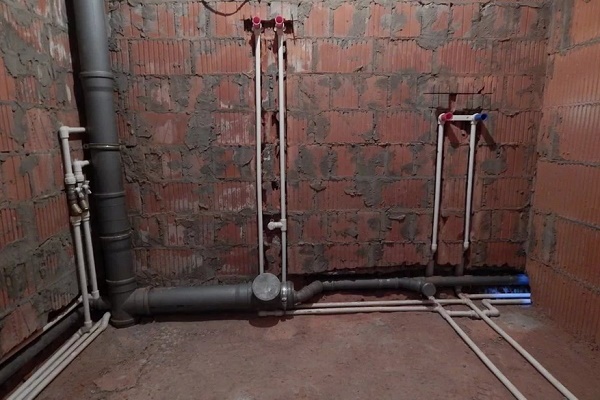

Ред на монтаж на канализационна разводка

Преди закупуването на нова водопроводна арматура за апартамента е необходимо да се разбере бъдещата структура на канализационната мрежа, за да няма проблеми с инсталирането на закупеното водопроводно оборудване.

За това е необходимо:

1. Да се определят видовете санитарни уреди и местата за тяхното монтиране.
2. Да се начертаят схемите на тръбопроводите, като се вземат предвид ъглите на наклона им.
3. Да се провери достатъчността на размера и височината на отворите в стените за инсталиране на планираното разпределение.
4. Да се определи количеството на изделията и материалите за извършване на монтажа, и да се закупят.
5. Да се извърши пробен монтаж на тръбите и да се провери възможността за тяхното инсталиране.
6. Да се демонтира старата канализация при необходимост.
7. Окончателно да се инсталира канализационното разпределение.
8. Да се извърши монтаж на санитарното оборудване и да се свърже с канализацията.
9. Да се провери получената система за наличие на течове.

Ако всичко е направено правилно, след проверка на херметичността може да се използва водопроводната инсталация за свое удоволствие.

Основни правила за планиране

При планиране на схемата на вътрешната канализация е важно да се спазват редица правила, които ще помогнат да се спести време и ще осигурят дълготрайност на сглобената система.

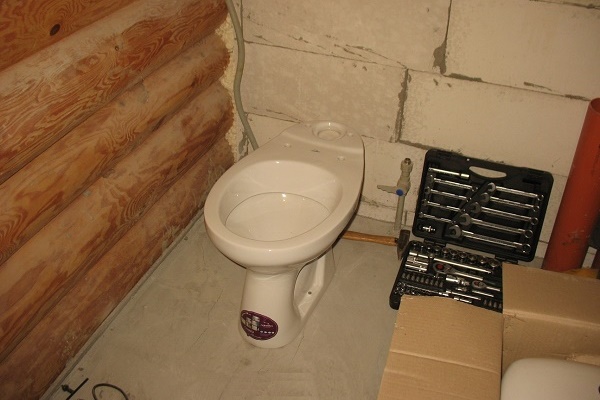

Съвети за обустрояване на щранга и тоалетната чиния:

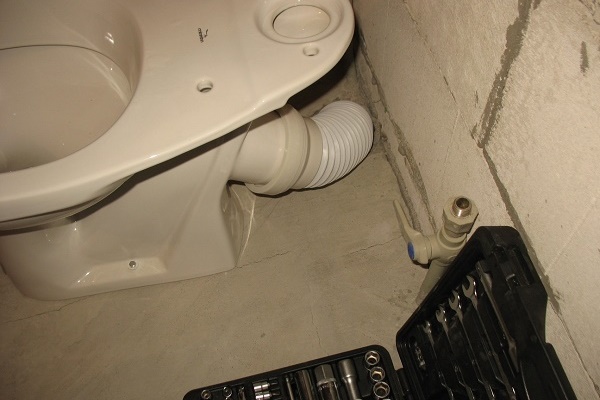

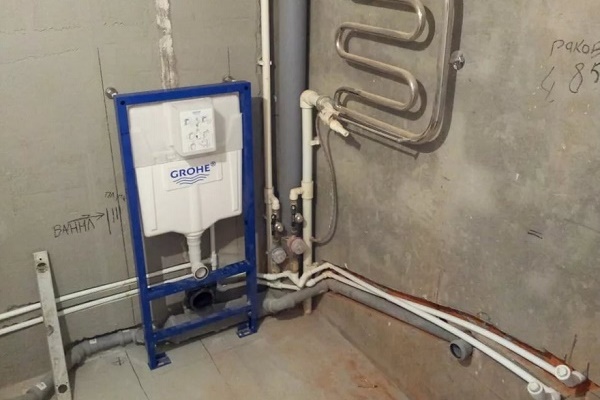

1. Тоалетната чиния трябва да има собствено свързване към вертикалния щранг. При свързване на уреда към общото хоризонтално разпределение е възможно сриване на водния затвор в разположената наблизо санитарна техника.
2. Диаметърът на тръбата на щранга трябва да бъде равен или да надвишава диаметъра на източващия отвор на тоалетната чиния, но не по-малък от 110 мм.
3. В вертикалния щранг е необходимо да се предвидят специални люкове за извършване на ревизии. Оптималната височина на разположението им е 1000 мм от пода.
4. Недопустимо е да се извежда краят на вентилационната тръба в комин.

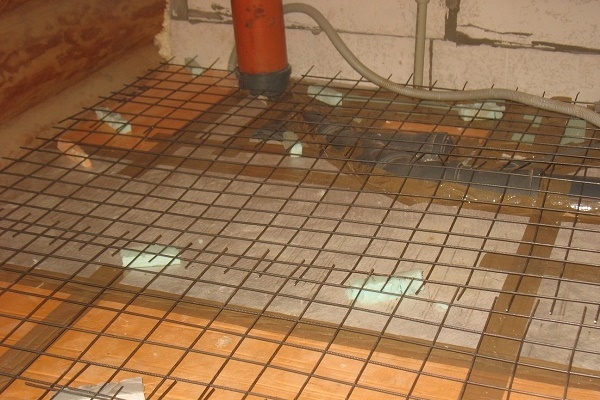

5. Ако междуетажният под в санитарния възел ще се залива с цимент, то пластиковият щранг се поставя в специална пластмасова гилза.

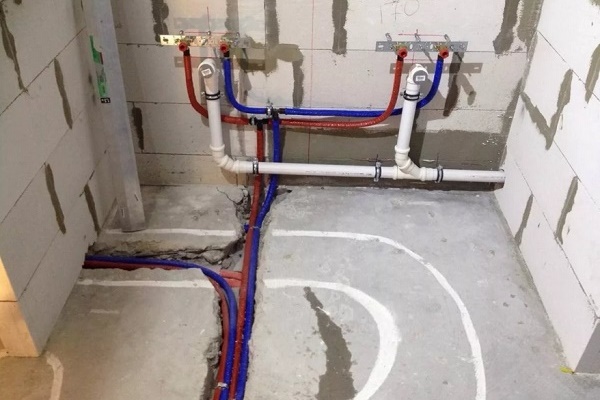

Правила за проектиране на хоризонтално разпределение:

1. Размерът на източващия патрубка на санитарния уред трябва да бъде по-малък от диаметъра на канализационната тръба, отвеждаща водата.
2. Дължината на източващата тръба, която отива от тоалетната чиния до щранга, не трябва да надвишава 1 метър, а от други уреди – 3 м. За тръби с по-голяма дължина е необходимо или да се увеличи диаметърът им до 70 см или повече, или да се свържат тръбите в пръстен с вентилацията на вертикалния щранг над мястото на източване.
3. Не е позволено да се свързват хоризонталните тръби с правоъгълни колена поради вероятност от запушване. По-добре е да се свържат чрез две колена с ъгъл 135 градуса.
4. Разтрубът на канализационните тръби трябва да бъде разположен срещу водния поток.

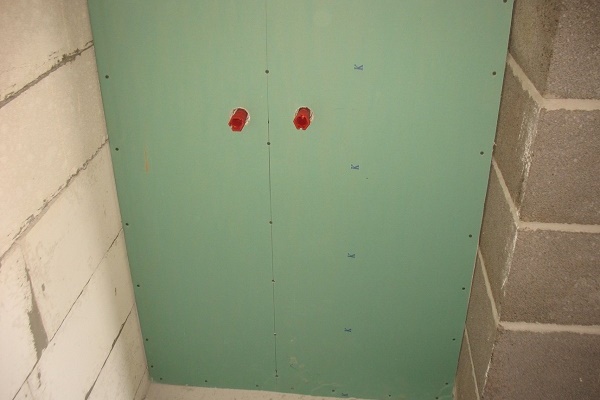

5. При монтаж на канализация в затворени кутии може да се обложат тръбите с минерална вата за шумоизолация.
6. Каналът за тръби в носещи стени може да представлява опасност, затова изграждането му е възможно само с разрешение на инженер.
7. Оттоците от съдомиялна машина и мивка е желателно да се оборудват с мазниноуловители.
8. При свързване на санитарното оборудване долният край на тройника трябва да се завърти на половината от височината на разтруба.
9. Дългите пластмасови тръби е необходимо да се закрепват с хомути за предотвратяване на провисване.

След завършване на монтажа на вътрешната канализация е необходимо да напълните умивалника и кухненската мивка до ръба с вода, да отворите отвора за изпускане, както и да извършите пълно изпускане на тоалетната.

Ако няма течове и неприятна миризма, значи повечето правила са спазени.

Изводи и полезно видео по темата

За визуално запознаване с правилното планиране на разположението на канализационните тръби се препоръчва гледане на следните видеоматериали.

Проектиране на фанов тръбопровод в частен дом:

Правила за изграждане на вътрешна канализация:

Нюанси на вътрешната канализация в многофамилна сграда:

Представените варианти за разположение на канализационните тръби в жилището са типични. Важността не се състои в копирането на предложените варианти, а в спазването на правилата и принципите на планиране и монтаж на канализационната система. Само тяхното спазване може да ви избави от необходимостта от допълнителен ремонт поради течове и несъответствие на оборудването с параметрите на канализацията.
