Хидрозатвор за канализация: класификация на хидрозатворите и правила за неговия монтаж

Сифонът – един от задължителните елементи за свързване на санитарното оборудване към канализационните мрежи. В него постоянно се съдържа малък обем вода, хидрозатвор, – за канализацията той е просто необходим, тъй като предотвратява разпространението на неприятни миризми. За да изберете сифон, трябва да се ориентирате в този въпрос, нали?

Ще ви разкажем за това как хидрозатворът изпълнява възложените му задължения. Представената на вашето внимание информация ще ви помогне без проблем да се ориентирате към оптималните лично за вас разновидности на устройството. Достоверните сведения ще осигурят възможност да оцените практическите страни и да направите обмислена покупка.

В статията са изложени пределно точно конструктивните различия на различните модели, описана е спецификата на монтажа. На самостоятелните майстори в работата ще помогне поетапният инструктаж, фотоизображенията и видео-ръководството.

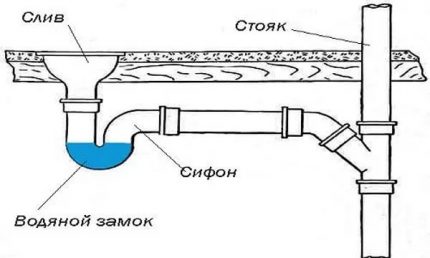

Принцип на работа на хидрозатвора

На което и място от канализационната мрежа да се намира хидравличният затвор, неговото предназначение остава същото:

• да блокира хидроударите за намаляване на натоварването върху канализационните устройства и тръби;
• да предотвратява проникването на неприятни специфични миризми в жилищните помещения.

Ако хидрозатворът (или сифонът) е подбран правилно, в дома цари благоприятна атмосфера, а канализационната мрежа дълго време се справя без ремонт.

Конструкциите на хидрозатворите от различни видове се различават, но всички те по един или друг начин представляват тръби с извивки с определена форма, понякога оборудвани с допълнителни задънени или динамични приспособления.

Едно от най-важните условия за функциониране на хидрозатвора – постоянно присъствие в неговата кухина на вода, която играе ролята на преграда срещу проникването навън на газове и неприятна миризма

Водната преграда се намира в сифона постоянно. Ако не се използва дълго устройството (кухненска мивка или тоалетна чиния), водата ще се изпари и с времето все пак ще се появи неприятна миризма на канализация в санитарния възел или кухнята.

Същото ще се случи, когато след дълго отсъствие за пръв път извършите промивка. Но при постоянна употреба обемът на водата в хидрозатвора постоянно се обновява, което предотвратява застояването, съответно и появата на неприятния «аромат».

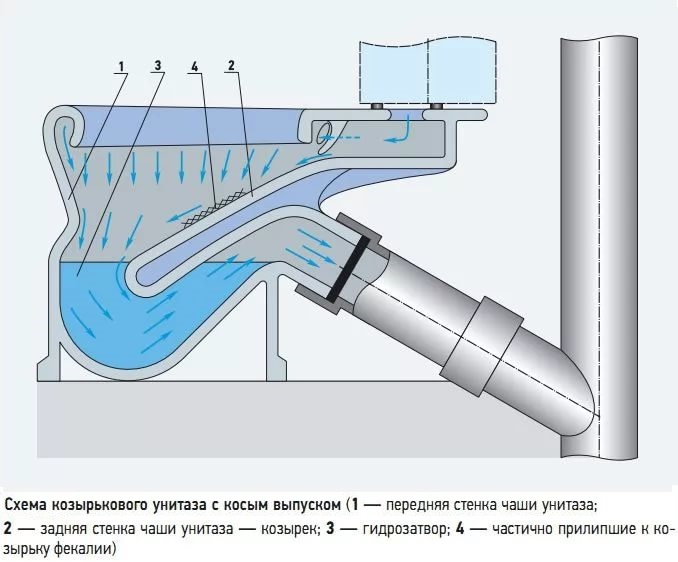

Конструктивните особености на хидрозатворите са пряко свързани с тяхното предназначение. Например за тоалетните е характерна следната конструкция: оттичането е право, а изходът, водещ към канализационната тръба, е под наклон.

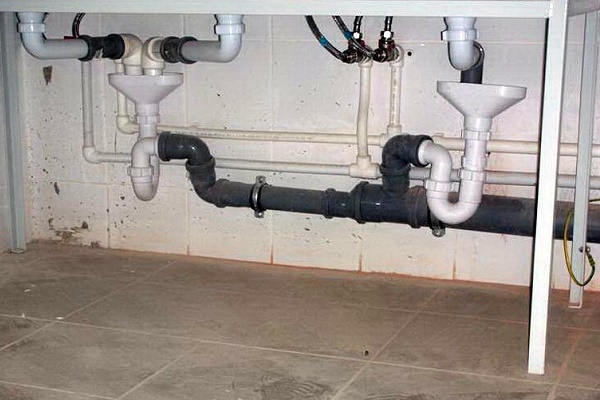

Всички устройства на канализацията са свързани помежду си. Например, правилната организация на вентилационния щранг предотвратява срива на затвора – явление, когато водата не се задържа в хидрозатвора, а веднага отива в тръбата. В този случай санитарното устройство се лишава от защитна бариера и неприятните миризливи вещества излизат навън – направо в апартамента.

Видове хидравлични затвори за канализация

Класификацията на устройствата се извършва, като се вземат предвид няколко фактора, но основни са конструктивните особености. Изхождайки от техническите нюанси, могат да се откроят шест основни вида хидрозатвори, нека се спрем на всеки от тях по-подробно.

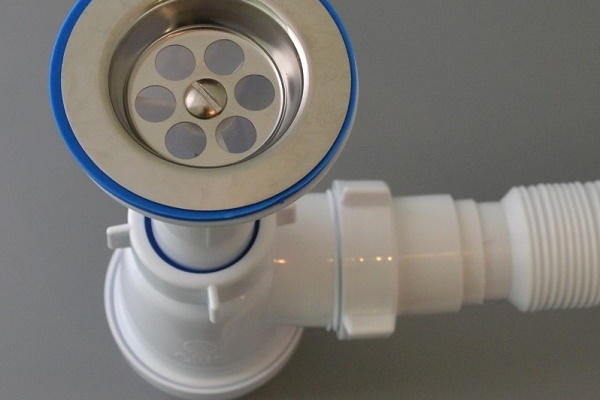

#1: Особености на коленната модификация

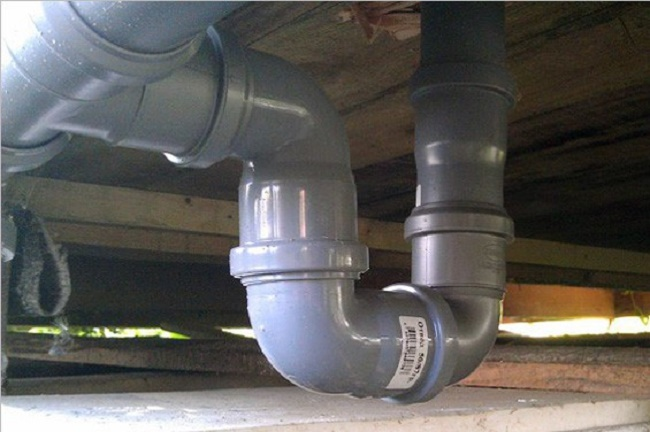

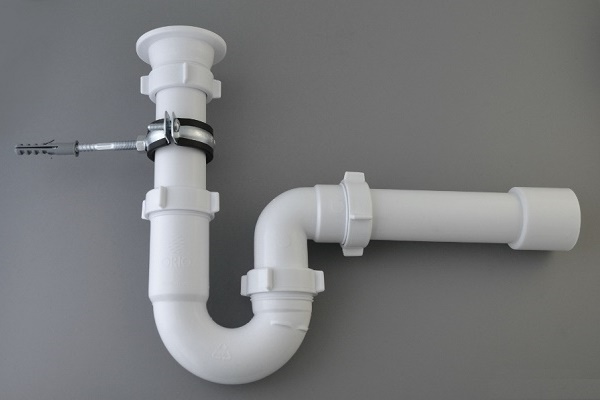

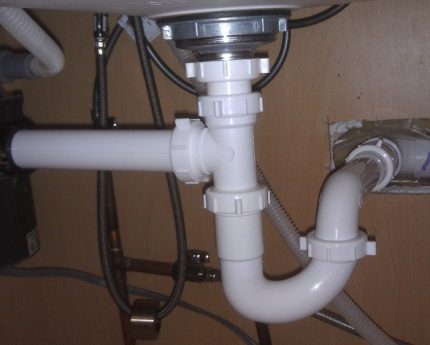

Коляновият хидрозатвор може да се определи по външния вид – наподобява буквата U. Предимство на този вид е здравината, която позволява да издържа максималното налягане в тръбите. Пропускателната способност на устройството зависи от сечението на тръбата, което не трябва да бъде по-малко от изпуска на санитарното оборудване.

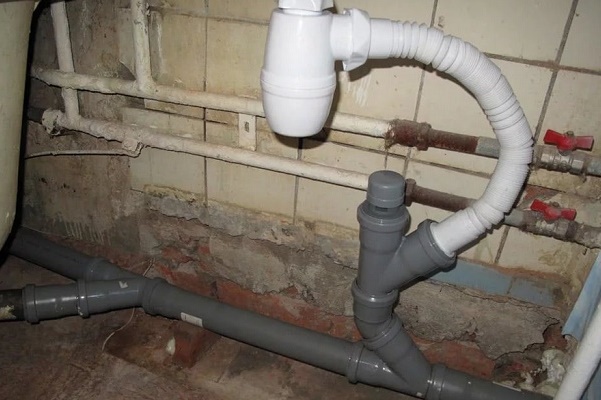

Основните места на канализационната система, в които е уместно монтирането на колянови хидрозатвори – оттоци на вана и тоалетна. Понякога вместо един се свързват два сифона.

За изработката на колянови устройства преди са използвали чугун и дори бронз, но сега е по-целесъобразно и по-евтино да се прилага модерен материал – полипропилен, който се отличава с лекота, надеждност и лесен монтаж.

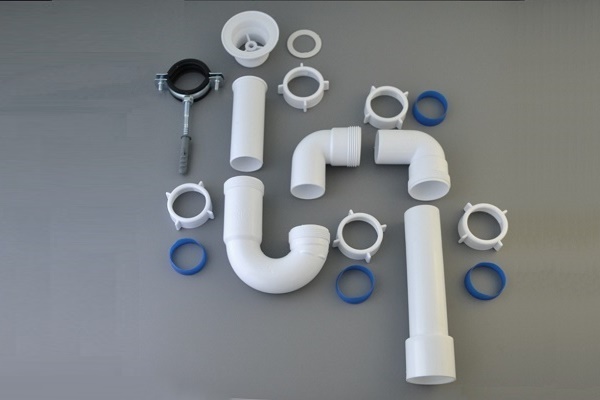

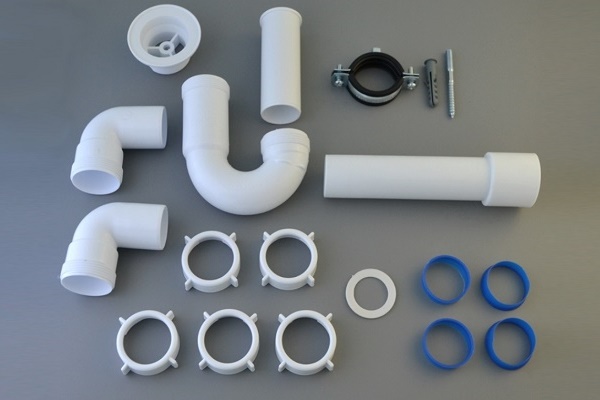

Съществуват различни видове колянови сифони. Някои от тях представляват цялостно пластмасово устройство, което не подлежи на регулиране. При повреда трябва да се демонтира изцяло.

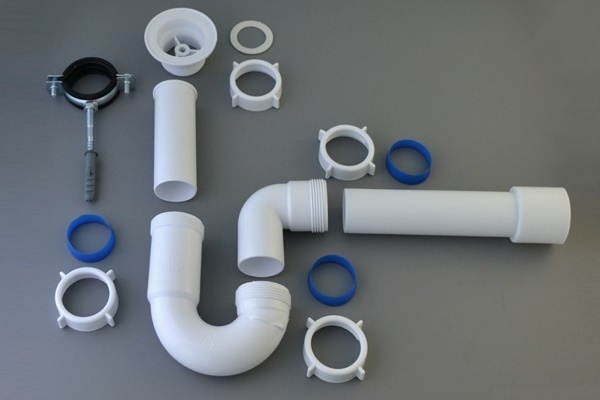

Другите устройства се състоят от няколко части, поради което при необходимост може да се удължава дължината на тръбите и да се променя положението им, за да се регулира обемът на водата. Положението на тръбите се фиксира с накладни пластмасови скоби и гайки.

Коляното има два извивки – на входа и на изхода. Точката на втората извивка трябва да се намира малко по-ниско от точката на първата (с 5-6 см). Понякога за по-надежден затвор се прилага S-образна конструкция, принципът на работа е същият.

Почистването на коляновите конструкции се извършва по два начина:

• чрез пълен демонтаж на устройството;
• чрез специален гъвкав тросик.

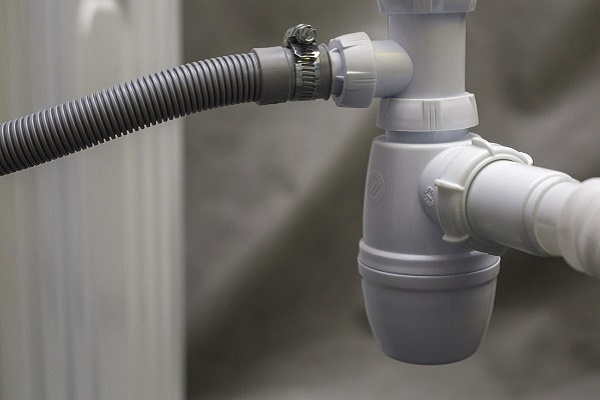

Някои полипропиленови модификации са снабдени с вход за отточния маркуч на пералня или съдомиялна машина.

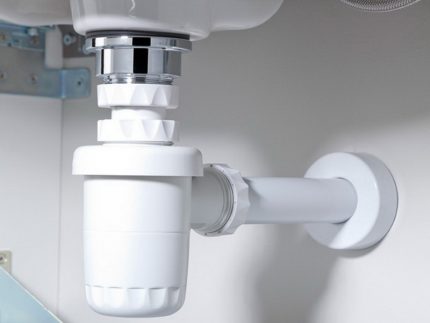

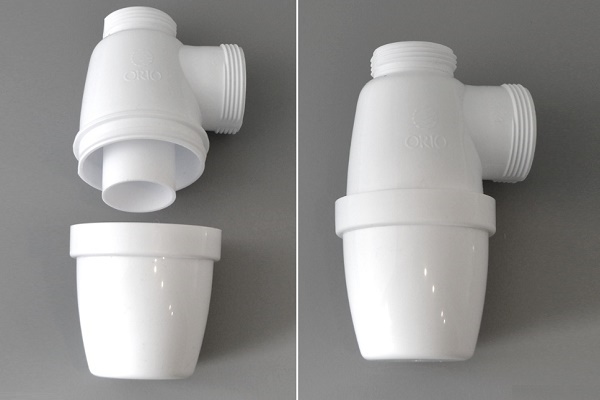

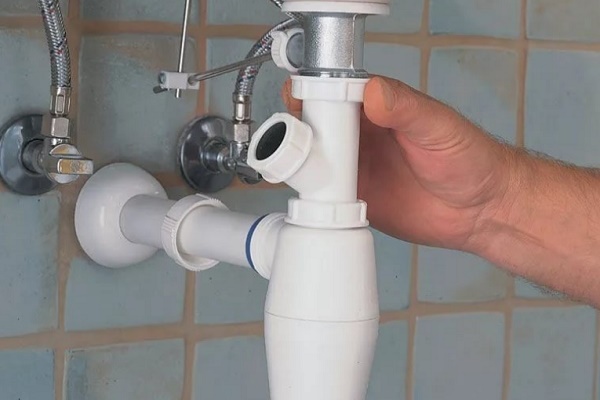

#2: Предимства на бутилковото устройство

Този вид хидрозатвор е популярен в кухните за оборудване на оттоци под мивките за съдове. По време на миене на чинии и тенджери в системата прониква част от хранителните отпадъци, което е предпоставка за възникване на запушване.

Конструкцията на бутилковия модел задържа остатъци от храна, с което допринася за запазване на експлоатационните качества на канализацията. Освен това бутилковото устройство запазва и основното си предназначение – предотвратяване на появата на неприятни миризми в жилището.

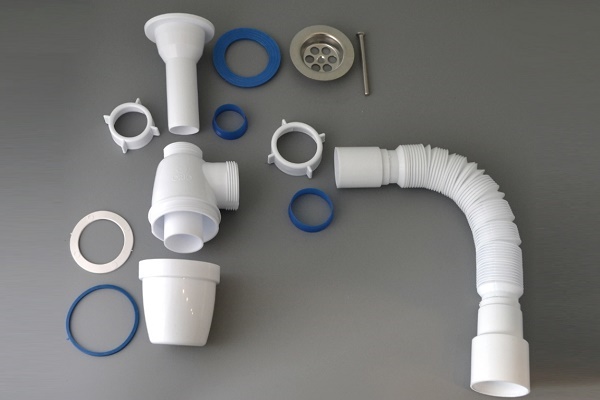

Освен тръбите, които съставляват основата на всеки хидрозатвор, този вид е оборудван с допълнителен елемент – „бутилка“. Това е своеобразен контейнер за събиране на хранителни отпадъци. Утаителят се намира под нивото на отточната тръба, поради което до него може да се стигне лесно, ако е необходимо.

Свързването на двете части на бутилковия модел се извършва по следния начин: първо вертикалната тръба навлиза в разположения по-долу утаител, след което хоризонталният накрайник излиза отстрани по посока на канализационната тръба.

Бутилковото устройство е изработено от полипропилен, но по здравина се смята за по-слабо от коляновия аналог. Факт е, че ненадежните връзки не могат да издържат на силен воден напор, поради което този вид се използва изключително в кухнята и абсолютно не е подходящ за оборудване на тоалетна или баня.

Запушване в хидрозатвора възниква, когато плътна маса от хранителни остатъци напълно запуши утаителя и прегради пътя на водата. Благодарение на бутилковата конфигурация премахването на запушването е много лесно.

Достатъчно е да отвиете накладъчната гайка, с която се закрепва утаителят, и да изтърсите натрупаните отпадъци от него. След това трябва да поставите „бутилката“ на място и да затегнете гайката по-плътно, в противен случай е възможно просмукване на вода.

Бутилковите конструкции са полезни и от гледна точка на запазването на предмети, случайно попаднали в оттичането. Небрежни домакини често са изваждали от утаителите своите пръстени, които се смъкват от пръстите по време на миене на съдове с миещи препарати.

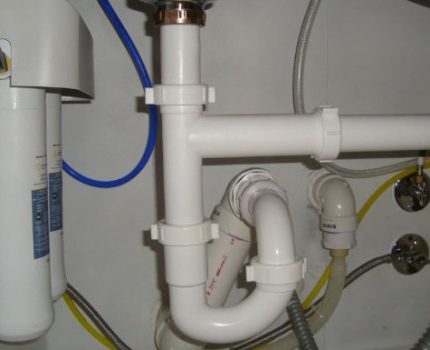

#3: Устройство на двуоборотния хидрозатвор

Конструкцията на двуоборотния хидрозатвор наподобява устройството на коленния, но се отличава с по-сложна конфигурация. Отточната тръба е свързана с изхода на санитарното устройство, като на мястото на съединението е оборудвана с решетка-филтър за задържане на отпадъци, косми и друг боклук.

След това тя плавно преминава в коляно, което завършва със свързване с още една тръба. Последният елемент е насочен към канала и се намира под лек наклон.

Някои двуоборотни модели са оборудвани с ревизионен отвор за почистване на тръби, плътно затворен с тапа. Функцията на отвора понякога се изпълнява от сменяем фрагмент на коляното. Отворът обикновено се намира в най-ниската точка, а сменяемата част – в горната.

По-рано битовите двуоборотни конструкции са се изработвали от чугун, а сега – от полипропилен. Чугунените аналози могат да се използват само в промишлени предприятия с увеличени обеми на отпадъчни води и високо налягане в тръбите. По-представително изглеждат хромираните детайли, които по технически характеристики са близки до полипропиленовите.

Ако сравним този модел с бутилковата алтернатива, то вторият вариант е по-лесен за поддръжка. Въпреки това двуоборотното устройство е по-надеждно по отношение на защита от течове и, благодарение на простата регулируема конструкция, може да бъде инсталирано дори в тесни пространства.

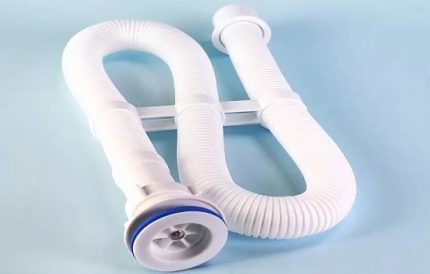

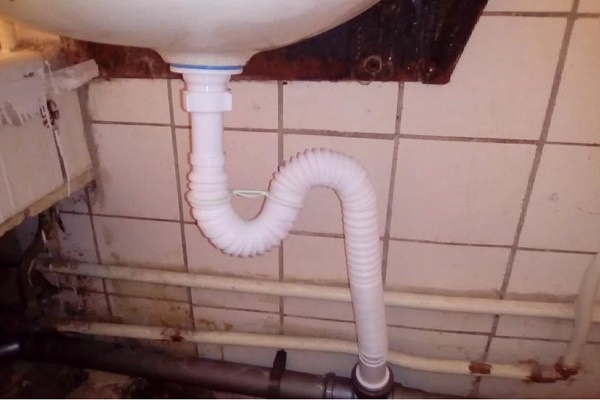

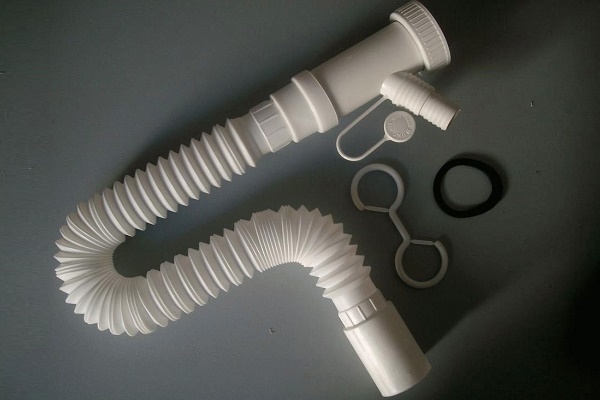

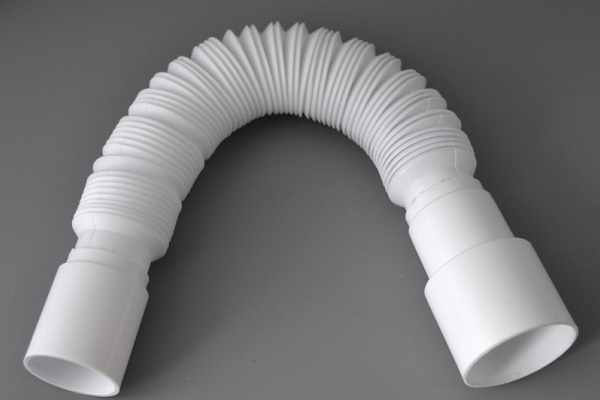

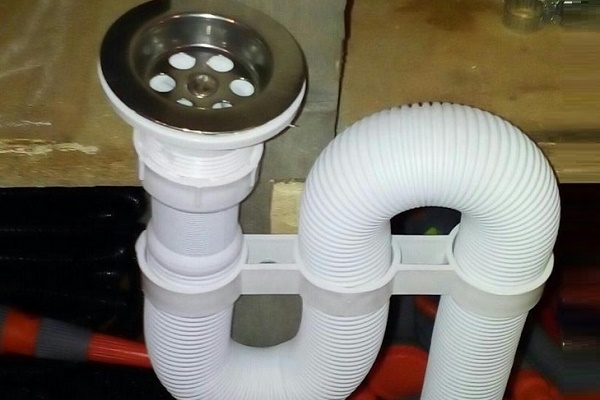

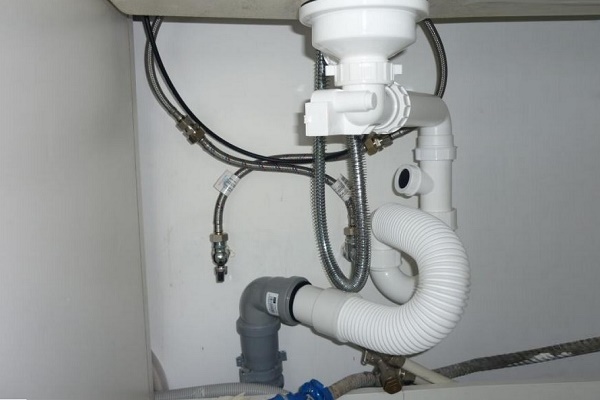

#4: Гофриран модел – плюсове и минуси

Сред пропиленовите модификации се срещат и гофрирани модели – здрави, гъвкави, понякога просто необходими за изграждане на канализационна система в малогабаритни помещения. Благодарение на пластичността на тръбата гофрата се поставя на места, където е трудно да се разположат други видове конструкции.

Тя може да се завърти под нужния ъгъл и да се насочи във всяка посока, докато здраво закрепената пластмаса има само няколко варианта за положение.

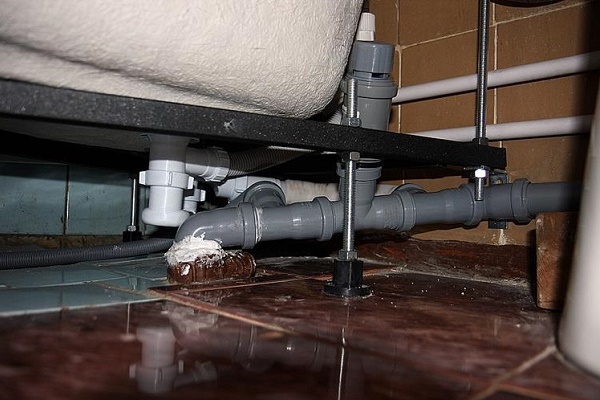

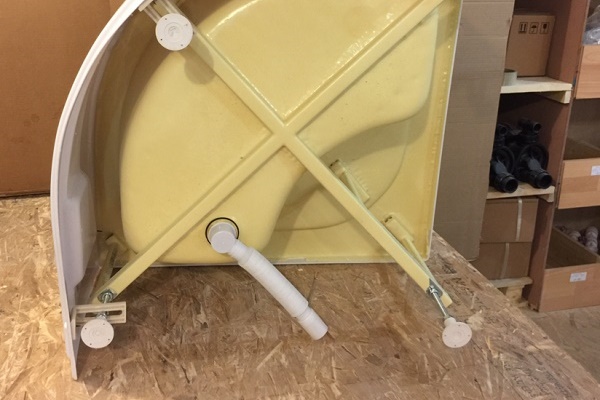

Гофрираният хидрозатвор често се поставя под ваната, тъй като по-малко гъвкавите модели не се побират в тясното пространство между дъното на съда и пода. Единият край се свързва с отвора за оттичане, а другият – с изхода към канализационната тръба.

Въпреки това, при избора на гофриран вариант трябва да знаете за единствения му, но съществен недостатък. Ребристите стени на тръбата сякаш са създадени за събиране на отпадъци: в тях засядат остатъци от храна, косми, парчета сапун, пясък и друга мръсотия. Имайки предвид това, при монтажа на гофрата задължително трябва да се снабди оттичането с филтър под формата на дребночеста решетка.

Ако дълго време не се почиства гофрираният хидрозатвор, под въздействието на мръсотия и излишно тегло той губи здравина и еластичност. С течение на времето гънките се износват, започват да се напукват и пропускат вода.

След като инсталирате гъвкавия сифон, задължително следете състоянието му и своевременно извършвайте почистване. За замърсяване на тръбата може да се досетите по провисванията, които се образуват на местата на натрупване на мазнини и отпадъци.

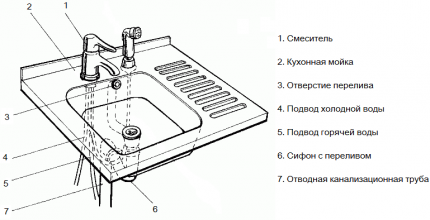

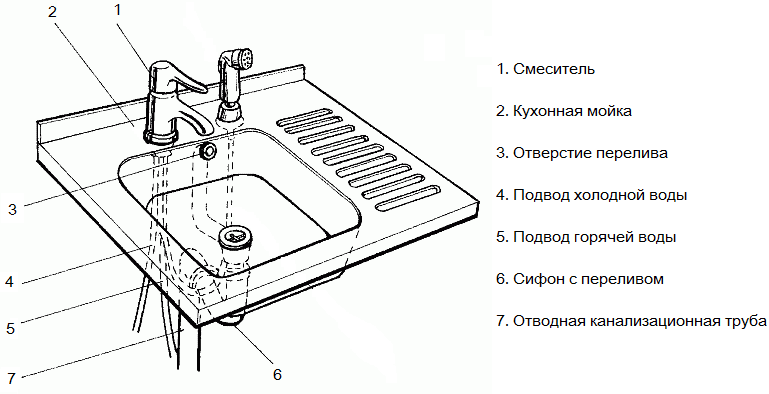

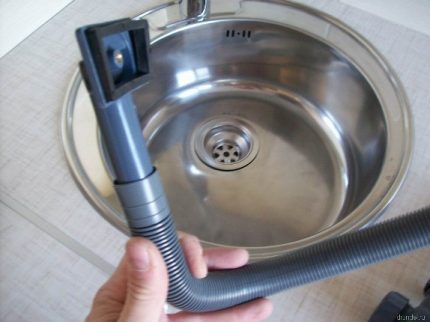

#5: Принцип на работа на преливника

Още един вид сифон – с преливник – също може да се отдели в отделна категория, тъй като той е задължително оборудван с допълнителна тръба. Основното предназначение на оборудването за преливник е да предпазва апартамента от заливане, ако по някаква причина при отворен кран водата спре да отива в канала.

Мивките, на които се инсталира това устройство, имат допълнителен отвор – в горната част на купата, под смесителя. Когато нивото на натрупаната в мивката вода достигне критичната граница, течността започва да постъпва в този отвор и след това, в хидрозатвора (+)

Ваните задължително се оборудват с преливна система. Този метод предотвратява наводняване, но, за съжаление, не допринася за икономия. Ако искате да напълните ваната и забравите навреме да изключите крана, водата, след като достигне нивото на прелива, ще напуска благополучно съда и ще отива в канализацията – заедно с вашите пари за плащане на комунални услуги.

На пазара са представени както икономични варианти от пластмаса, така и по-здрави, но по-малко еластични метални модели. Недостатъците на месингово-бронзовото оборудване са в сложността на монтажа и високата цена.

Когато избирате уред, не забравяйте да се информирате за неговата пропускателна способност. Ако преливникът не се справя с обема на излишната течност, той е безполезен и дори опасен.

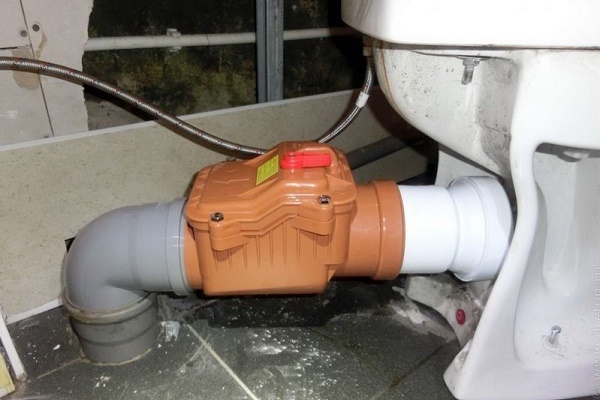

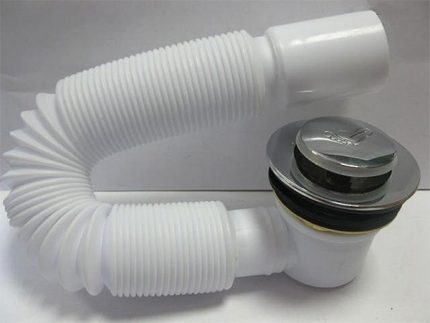

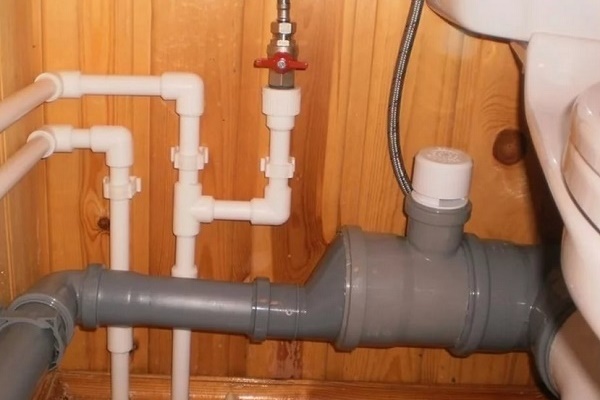

#6: Конструкция на сухия затвор

Конструкцията на така наречения «сух» затвор коренно се различава от хидравличните аналози. Той работи по принципа на действие на «нипел» и представлява тръба с резба, във вътрешността на която е инсталиран възвратен клапан. В резултат на това водата, постъпваща вътре в устройството, не може да изтече обратно, както и миризмата няма шанс да напусне тръбата.

Монтажът на такива устройства е обоснован на долните етажи на многоетажни сгради, както и на места, където водата се използва по-рядко (в бани).

Сухите затвори принципно не се инсталират в кухненски мивки, чиято употреба максимално провокира създаването на запушвания. Затова такива устройства с хидрозатвор работят ефективно и служат дълго в душ кабини, построени със собствени ръце.

Затворът от «сух» тип не се нуждае от постоянно наличие на вода вътре в корпуса. Дори ако функционира във връзка с коляново устройство, не е необходимо да се контролира или регулира.

Съществуват няколко вида сухи устройства:

• мембранни, затварящи се след източване на водата чрез еластична мембрана;
• махаловидни, склонни към моментално затваряне, ако не постъпва течност;
• поплавкови, които затварят отвора, когато водата се оттича от сифона (действащи по типа на арматурата на източващото казанче).

Последните често се изработват самостоятелно, при изграждане на канализационната инсталация в баните.

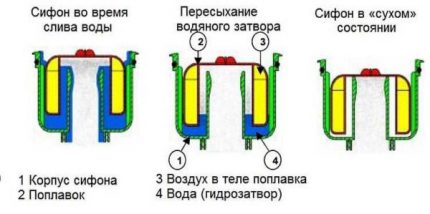

Най-простият се смята принципът на работа на поплавковия затвор. Лекото тегло държи поплавъка на повърхността на водата. Щом водата се оттече, поплавъкът се спуска надолу и затваря отвора.

Ако случайно настъпи изсъхване на канализационните комуникации поради рядко ползване, благодарение на сухия затвор неприятната миризма няма да ви притесни.

Ориентири за избор на хидрозатвор

Ако инсталирате или сменяте санитарно оборудване (вана, мивка или тоалетна чиния), задължително ще ви е необходим и сифон.

За избор на устройство, напълно съответстващо на санитарното оборудване, е необходимо да се вземат предвид редица фактори, сред които:

• размери на устройството в сглобен вид;
• тип на сифона;
• материал, от който са изработени тръбите и крепежът;
• брой на отводите или допълнителните връзки;
• защита от възникване на запушвания;
• диаметър на входния отвор и на изхода;
• наличие или отсъствие на преливник.

Да предположим, че за кухненската мивка най-подходящият вариант е бутилковият модел, който задържа частици храна. Може да се приложи и колянно устройство, но тогава всички отпадъци ще постъпват в канализационната тръба и с времето възниква риск от образуване на запушване.

Както за мивки, така и за вани, по-ефективни се считат моделите с преливник, които предотвратяват наводняването на помещенията. Препоръчителният материал е полипропилен, но за довършване на външните части е по-добре да се купуват модели с хромирани детайли.

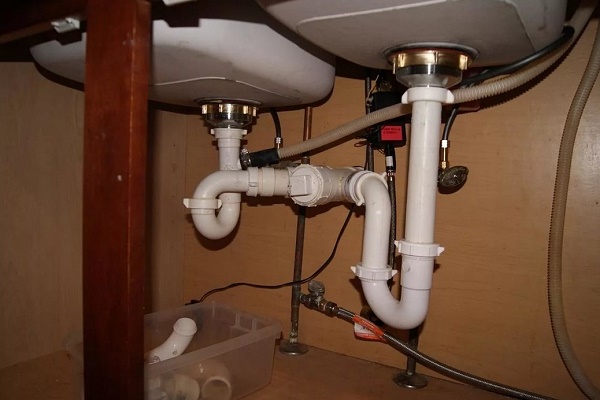

Ако в проекта е предвидена инсталация на мивка или умивалник с две мивки, ще бъде полезно устройство с две точки на източване. Принципът на работа е същият, разликата е само в конструкцията.

Преди покупката задължително измерете размера на пространството, където ще се извърши инсталацията. Случва се сифонът просто да не се побира в определеното място (особено това се отнася за тясното разстояние между ваната и пода). Ако изберете правилно хидрозатвора, проблемите с неговия монтаж и ремонт ще бъдат много по-малко.

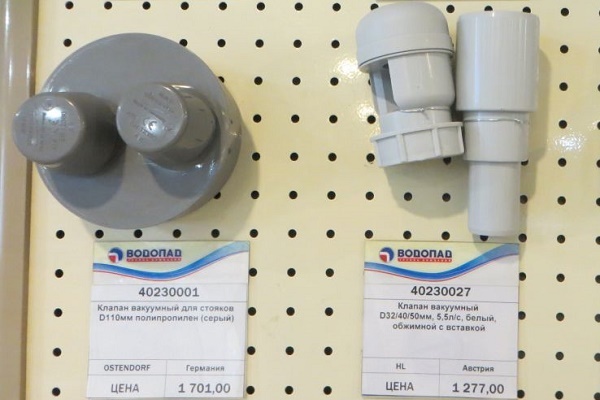

В случай, че хидрозатворът от сифона се изтегля в канализацията, системата се модернизира чрез инсталиране на вакуумен клапан:

Инструкция за монтаж на автоматичен сифон

Да се монтира бутилков хидравличен затвор под мивката на кухненската мивка е достатъчно просто, а под ваната – малко по-сложно поради неудобното разположение на дренажната система. Представяме инструкция за монтаж на автоматичен сифон за вана – усъвършенствано устройство, чийто монтаж може да се извърши със собствени ръце.

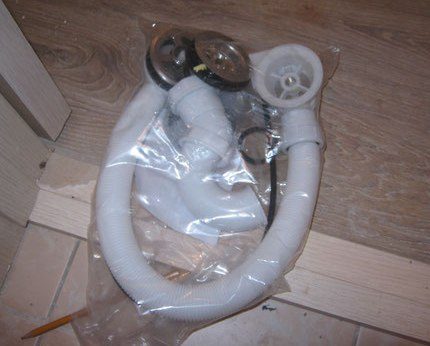

Пълният комплект може да се закупи в най-близкия магазин за санитарна техника. Той се състои от три важни части: 1 – пластмасова конструкция хидрозатвор + гофрирана тръба; 2 – детайли за оформяне на преливника; 3 – елементи за закрепване на дренажа

Първо оборудваме отвора на преливника. За целта вземаме еластична подложка, която е включена в комплекта, и я вкарваме в отвора на стената на ваната. За по-плътно прилягане може да се използва силиконов уплътнител.

Закрепваме преливната конструкция в отвора, като от външната страна навиваме хромиран елемент. Той е снабден с пръчка, на която ще се държи барашекът

След това вземаме следващата част – барашека – и се опитваме внимателно да го закрепим на пръчката с болт. За това ще е необходима малка плоска отвертка, която да може да проникне през малък отвор в страничната част на барашека.

Поставяме барашека на пръчката, вкарваме края на отвертката в страничния отвор и с малко усилие, но много внимателно завъртаме фиксиращия болт

След това преминаваме към долната част и вземаме арматурата за оформяне на дренажния отвор.

Прекарваме пластмасовата част под ваната и вкарваме в отвора края с гумената подложка. Отгоре в образувалия се отвор поставяме стандартна хромирана част с мрежичка

Сред крепежните елементи намираме дългия крепежен винт, който отговаря за фиксиране на сифона, и го завиваме от горната страна, като отдолу държим конструкцията.

Първо завийте винта на ръка, след това го затегнете с ключ, но много внимателно, за да не повредите резбата. След приключване проверете здравината на монтажа.

Остава да завиете хидрозатвора. Първо нанижете гумения уплътнител върху пластмасовия изход на оттичането, след това поставете коляновия затвор. Затегнете външната пластмасова гайка – конструкцията е готова.

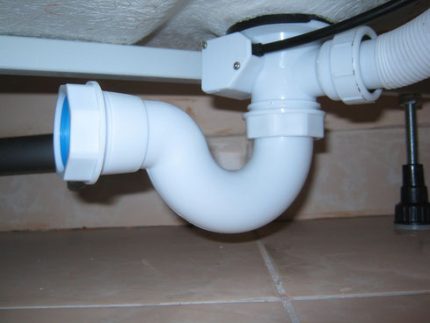

Външен вид на монтирания автоматичен сифон. От отвора за оттичане излизат две тръби: едната (гофрирана) – към отвора за преливане, втората (извита) – самият колянов хидрозатвор.

Накрая присъединете полипропиленовия патрубок (прав или гофриран) към хидрозатвора, който води към канализационната тръба.

Тестваме системата – напълнете ваната догоре с вода и проверете работата на преливането и отвора за оттичане. Проверете дали няма течове. Ако откриете теч – затегнете по-плътно гайките и намажете местата на свързване с уплътнител, но при условие, че няма да се налага да ги отваряте в бъдеще за почистване на запушване.

За подробности относно последователността на работа и правилата за монтиране на сифон под ваната ви запознава статия, с чието съдържание препоръчваме да се запознаете.

Изводи и полезно видео по темата

За да протече монтажът гладко и без грешки, които преследват домашните любители-водопроводчици, предлагаме да гледате полезни видеоклипове.

Видео #1. Най-добрият вариант за оборудване на кухненска мивка:

Видео #2. Монтаж на сифон при инсталиране на вана:

Инсталирането на канализационен сифон е процес, който може да бъде овладян дори от начинаещ, който не е запознат с водопроводната работа. Ако правилно изберете вида на хидрозатвора и внимателно проучите инструкциите, остава само да завиете няколко части. Работа за половин час – а комфортната обстановка в дома и липсата на неприятна миризма – за години напред.
