Сифон за душ кабина: видове конструкции и правила за тяхното монтиране

Правите ремонт в банята и искате да свържете душ кабината сами? Съгласете се, комфортът при водните процедури и защитата от случайно наводняване на банята до голяма степен зависят от качеството на монтажа и изправността на отточното оборудване.

Ще разберем как да изберем правилно оттичане за душ кабина, на кои параметри да се ориентираме при покупка на устройството. А също така ще представим поетапна технология за обустройване на отточната система на душа.

Инструкцията за сглобяване и монтаж на оборудването е придружена с илюстративни снимки за по-добро разбиране на процеса. Статията е допълнена с видеоклипове за нюансите на монтажа на душ оттичания.

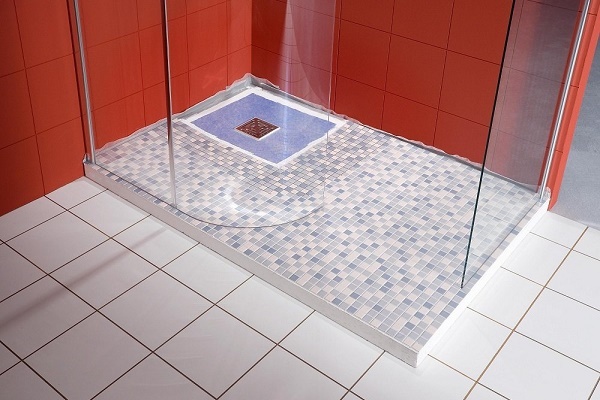

Отточни устройства за душ кабини без поддон

В магазините за санитария са представени предимно душ кабинки с класическа схема на отвеждане на водата през отвор в поддона. Такова отточно устройство е лесно за монтаж, надеждно и не изисква предварителна подготовка на пода.

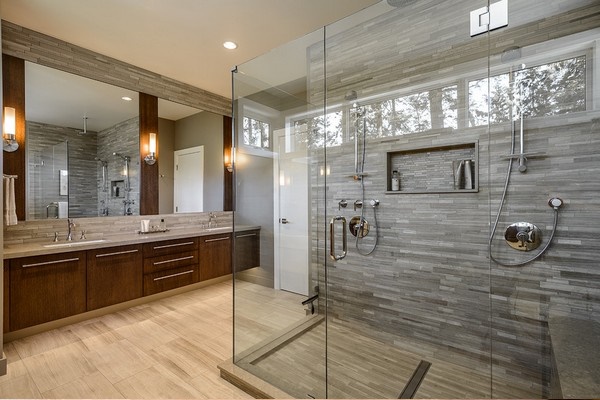

В душ помещенията на сауни, обществени бани използват по-удобни варианти за отвеждане на вода без поддон. Водата там отива в специални отвори (трапове) или канали, вдлъбнати в пода на етапа на полагане на плочки.

Разпространените варианти на оттичания и условията за техния монтаж ще бъдат разгледани по-долу.

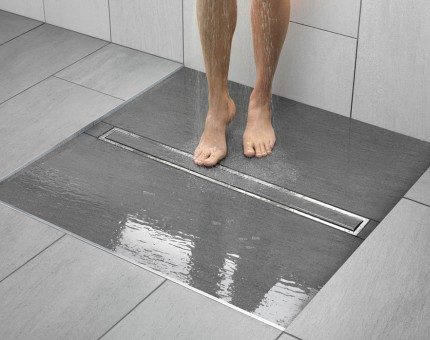

Канална система за събиране на вода

Монтирането на канален сифон изисква подходяща подготовка на пода или постамента за душ кабината. При монтиране на канала до стената, наклонът се прави само в една посока, затова планирането на мястото за монтаж на кабината, структурата на разположение на канализационните елементи в банята трябва да се извърши предварително.

Мястото на стичане на водата се определя чрез наклонено полагане на плочките, а видът на самите отвори и решетка зависи само от фантазията на дизайнерите.

Каналната система се състои от водоотводен улей, система за оттичане и решетка.

Съставните елементи могат да се изработват от:

• керамика;
• трайна пластмаса;
• метал.

Каналите обикновено се продават в готов за монтаж вид. В конструкцията е включена и сифонна система. След покупката остава да се свържат с гофрирана тръба към канализационното оттичане и да се облицоват отгоре с плочки.

Размерите на стандартните канали варират от 50 см до 118,5 см. Елементите на системата са заменяеми, затова има възможност да се избере всеки детайл отделно по свой вкус.

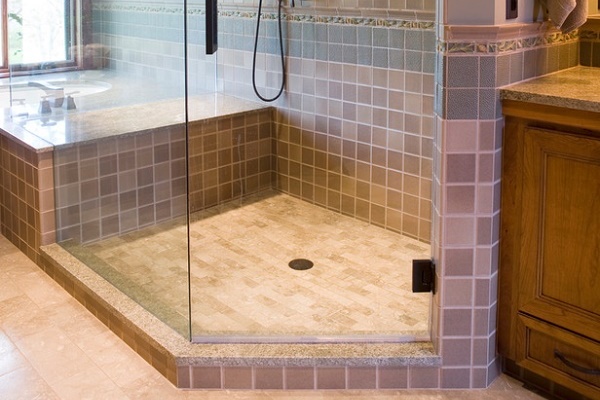

Душ трап с точково събиране на вода

Конструкцията на душ трапа представлява устройство за приемане на отпадъчни води, монтирано в пода. Понякога каналното оттичане се смята за разновидност на трапа, защото множеството инженерни водоотводни системи наистина размиват границата между тези две устройства.

Траповете за оттичане се препоръчва да се избират с фиксиращи към пода елементи, система за филтриране на водата от отпадъци и гладка вътрешна повърхност.

Трапът се състои от:

• лицева решетка;
• уловител за отпадъци;
• притискащи уплътнения и уплътнители за херметизация;
• корпус на трапа;
• хидрозатвор (чашка за оттичане).

Траповете могат да бъдат чугунени, пластмасови и от неръждаема стомана. По вид на конструкцията те се делят на вертикални и хоризонтални.

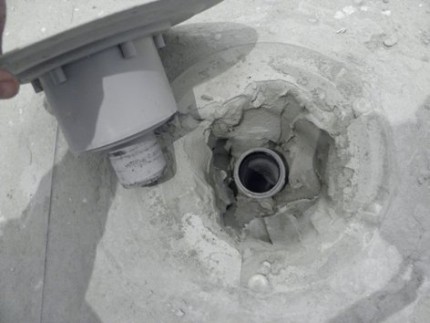

Вертикалните трапове могат да пропускат големи обеми вода, затова се монтират основно в басейни, където е предвидена възможност за свободен достъп до оттичащата система отдолу.

Хоризонталните трапове имат страничен оттичащ патрубок и се прилагат в повечето апартаменти като компактни и лесни за монтаж устройства.

Вертикалният душ трап не се задръства, притежава висока пропускателна способност, но при сериозни повреди може да се наложи демонтаж на плочки и циментова основа.

Решетките на отворите за оттичане могат да се изработват квадратни, кръгли, правоъгълни. Височината на корпусите на трапа варира от 7,5 до 19 см.

При избора на такова устройство за оттичане има редица нюанси.

1. Външните пластмасови решетки трябва да бъдат дебели и здрави, като се има предвид теглото на хората, които редовно ще се мият в душ кабината.
2. При покупка предпочитание се дава на сифони с регулируема височина на корпуса.
3. Пропускателната способност на оттока трябва да бъде по-голяма от входящия воден поток.
4. Препоръчителният размер на изходния патрубок е 50 мм.
5. Задължително наличие на сифон и уловител на чужди частици.

На качеството на вградения в пода сифон не бива да се пести, защото уплътненията на евтините модели бързо се износват, а грапавините на вътрешните пластмасови части водят до бързо запушване на сифона.

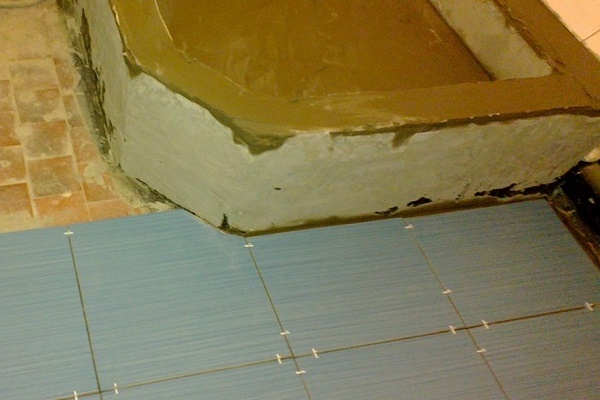

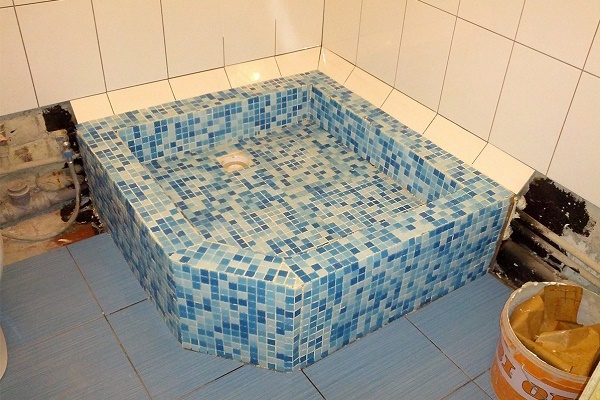

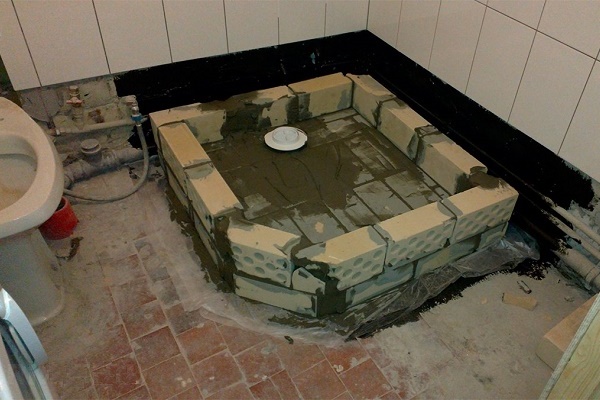

Стандартният процес на изграждане на душева подложка със сифон и отток се състои от няколко етапа:

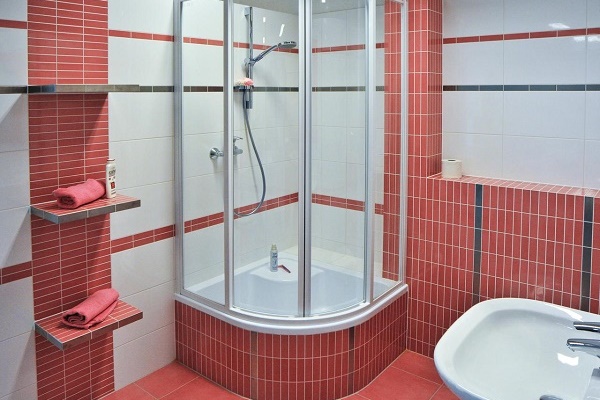

Сифони за душ кабинки с поддон

Производителите на кабинки често използват по подложките ексклузивни инженерни решения, които трудно могат да бъдат отнесени към някоя от разпространените категории сифони.

Повечето модели могат да бъдат разделени по два принципа:

• по механизъм на действие;
• по тип конструкция.

В особеностите на тяхното устройство трябва да се разбере по-подробно.

Класификация на сифоните по механизъм на действие

Разликите в принципите на механизма на работа разделят съществуващите сифони на 3 основни групи.

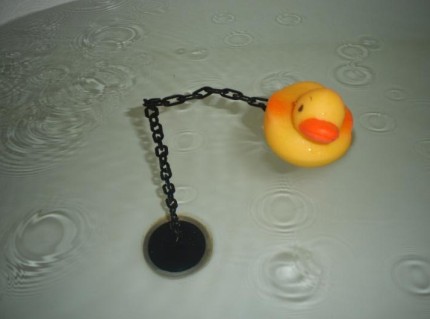

Първа група – прости сифони. Те са включени в комплектацията на повечето евтини душеви кабини на местния пазар. Принципът на работа на тези сифони е прост: отгоре отворът на оттока се запушва с тапа, след което в подложката започва да се събира вода. При изваждане на тапата водата отива в канала.

Основното предимство на простия душев сифон е ниската цена, а комфортът на потребителя на душевата кабина остава на второ място.

Елементарната конструкция осигурява евтиността на тези устройства. Опасност представлява тяхната експлоатация, защото при отваряне/затваряне на отвора може да се подхлъзнете и да си причините нараняване.

Втора група – сифони с ръчно управление. В тази конструкция на стената се извежда дръжка за управление, при завъртането на която става регулиране на отвора за оттичане.

Такъв механизъм на действие е особено удобен за хора с увреждания, на които им е трудно да се навеждат за ръчно затваряне на отвора с тапа.

Сифоните с ръчно управление могат да бъдат оборудвани с общ хидрозатвор за няколко отточни тръби, например от баня и кухня.

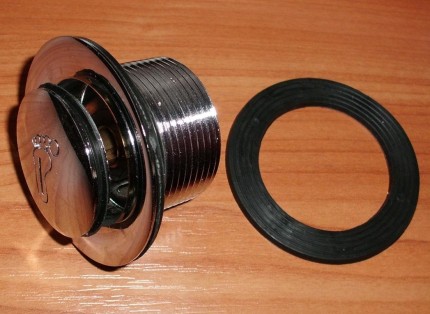

Трета група – система click-clack. В такива сифони тапата стационарно се намира над отвора за оттичане и същевременно е превключвател на положения „отворено“/„затворено“.

Автоматичното отваряне на отвора за оттичане в устройството Click-Clack често става случайно при натискане с крак, затова трябва да се стъпва внимателно в душ кабината.

При първото натискане с крак на тапата тя леко се повдига, и отворът за оттичане се отваря, а при повторно натискане – тапата се фиксира в затворено положение и не позволява на водата да изтича.

Конструкционна класификация на сифоните

В зависимост от инженерните особености на устройството на хидрозатворния механизъм сифоните се делят на 3 вида.

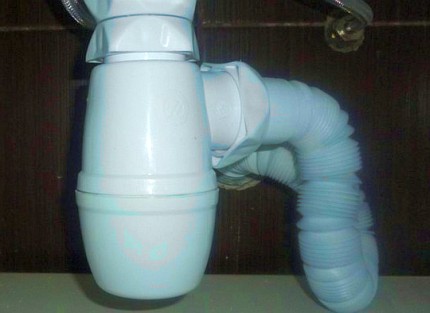

Първи вид – бутилкови сифони. В апартаментите те са навсякъде инсталирани на мивки в кухнята. Името този вид сифони е получил поради продълговатия си външен вид. Отлагането на отпадъци става на „дъното“ на бутилката, което лесно се отвива и почиства от мръсотия.

Хидрозатворът се осигурява от вътрешното устройство на сифона, което също така предотвратява попадането на едри предмети в страничния гофриран водоотвод.

Бутилковата конструкция получи популярност поради простотата на почистване на вътрешността от замърсяване и лекотата на смяна на сифона в случай на повреда.

Недостатък на такъв сифон е обемността и дължината, затова за неговото инсталиране на душ кабина се изисква голяма междина между пода и поддона.

Втори вид – класически тръбни сифони. Сред системите за оттичане на вода от душ кабини най-разпространени са сифоните във вид на букви U и S. Формирането на хидравличния затвор става непосредствено в тръбния извив.

Такива сифони се характеризират с надеждност и здравина, а техните компактни модификации се използват в повечето бюджетни душ кабини.

Конструкцията на извивката води до натрупване на мастни отлагания на дъното ѝ, поради което периодично е необходимо да се почиства сифонът със специални средства

Недостатък на този вид сифон е неудобството при демонтаж и почистване, особено в условия на ограничено пространство под душовата тава.

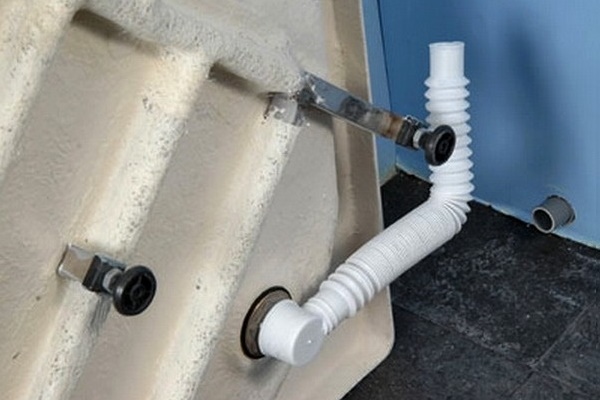

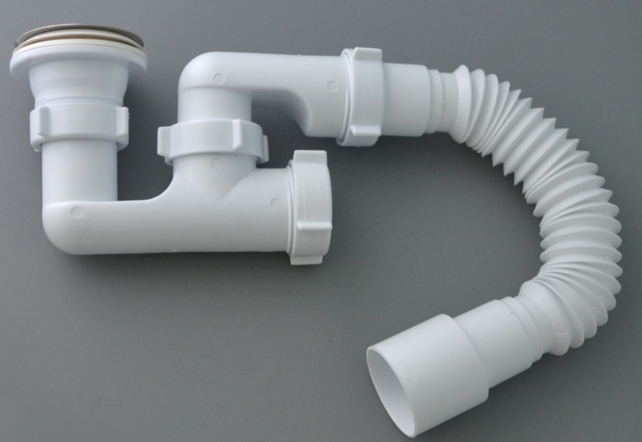

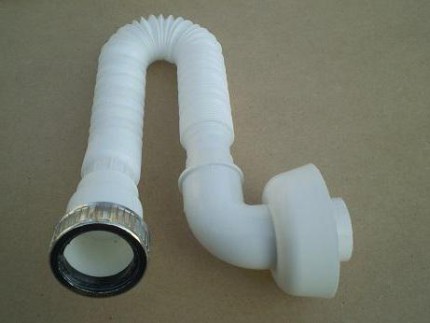

Третият вид – гофрирани сифони. Този вид сифонни оттичания представлява празна тръба във формата на ъгъл, единият край на която се закрепва към отвора на тавата, а вторият преминава в гофриран маркуч.

Сифонът може да се монтира под всякакъв ъгъл спрямо хоризонталната равнина, което го прави удобен за нестандартни варианти на разположение на оттичането. Такъв модел често се използва в душови кабини с ниска тава.

Гофрираният сифон изисква добра фиксация, а след първото пускане на голямо количество вода е необходимо да се уверите, че гофрата не се е отклонила

Водният затвор в гофрираните сифони се формира на място, отдалечено от оттичането, ръчно. За целта маркучът се извива във формата на буква U и се фиксира в това положение под нивото на отвора на тавата.

Съществуват и ексклузивни варианти на сифони, които съчетават черти от няколко конструктивни варианта наведнъж.

Обустройване на оттичане за душ кабина

Когато инсталирате душова кабина, трябва да обърнете специално внимание на изграждането на оттичането. Защото от това колко правилно е направено зависи срокът на експлоатация на кабината и нейното комфортно използване. Така неправилно свързаното оттичане може бързо да протече или да причини неприятни миризми в банята.

Нека разгледаме по-подробно етапите на обустройване на оттичането за баня.

Етап #1. Монтаж на душ канал

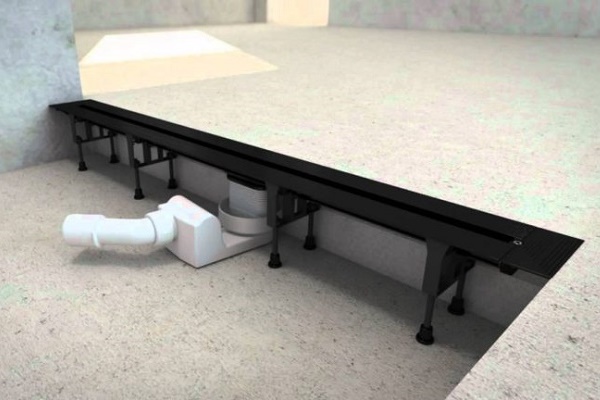

Монтажът на каналния водоотвод в банята става директно в пода, с фиксиране от всички страни с циментов разтвор. Преди монтирането на канала е необходимо да залепите решетката с лепяща лента за защита на полираната повърхност от повреди.

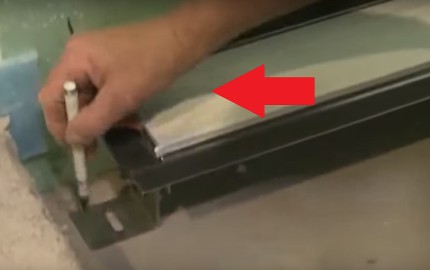

За затваряне на повърхността на решетката може да се използва и стреч фолио. Важното е защитното покритие да бъде тънко и да предпазва полираната повърхност от повреди.

Ако външната повърхност на канала е полирана, трябва да ѝ се придаде грапавост с шкурка, за да може циментовият разтвор да се залепи по-добре. След обработката е необходимо да обработите повърхността с обезмасляващ разтвор.

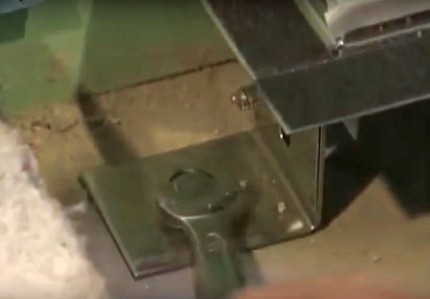

След това е необходимо да закрепите канала с кронштейни към пода и да заземите корпуса на водоотводното корито, ако е изработен от метал.

Фиксацията на каналния отток към пода трябва да бъде твърда, защото върху коритото ще се пренася масата на тялото на човек.

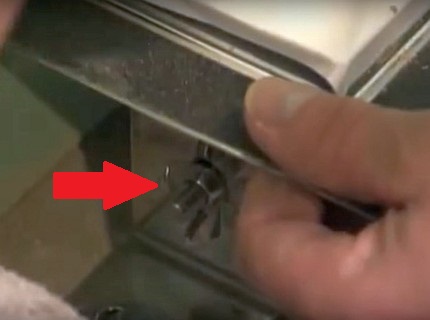

Изравнете коритото строго по хоризонтално ниво с помощта на страничните регулатори.

Гайките трябва да се затегнат здраво, защото регулиращият механизъм ще бъде залят с цимент и по-късно няма да може да се дотегне.

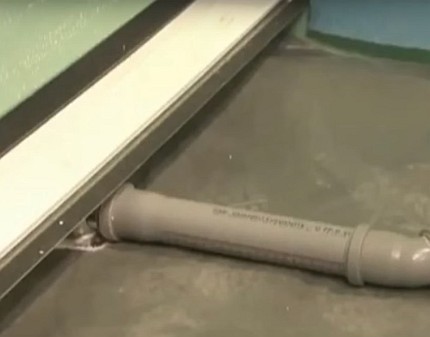

Присъединете единия край на свързващия маркуч към патрубка на канала, а другия – към канализационната тръба. Уверете се, че маркучът е вкаран докрай и е плътно фиксиран.

При съмнение за възможно изтичане на вода, трябва предварително да обработите патрубка с тънък слой силикон.

За отвеждане на вода е по-добре да се използва пластмасова тръба, а не гофриран маркуч, защото в вдлъбнатините на гофрата се натрупват мастни отлагания.

Като следващо действие трябва да се запълни пространството отстрани на канала с цимент, като се вземе предвид дебелината на плочките, които ще бъдат поставени отгоре.

След това поставете плочката върху цимента, като горната ѝ част трябва да е с 1 мм по-висока от нивото на канала, за да не се натрупва вода при решетката. Плочките в банята трябва да се полагат от отточния улей, за да се гарантира равна фуга от всички страни и липса на остри ръбове.

За да може водата да се оттича, плочките трябва да имат наклон от страните на душ зоната към оттичането в размер на 1-1,5 см височина на 1 м дължина на пода.

След полагането на плочките е необходимо да почистите мястото на фугата ѝ с ръба на решетката на канала и да го запълните с лепило за плочки или уплътнител. След изсъхването му трябва окончателно да почистите пространството по краищата на каналното оттичане и да свалите защитното фолио от решетката. Оттичането е готово!

При монтажа на каналното оттичане трябва да се вземат предвид следните нюанси:

1. Пропускателната способност на канала не трябва да бъде по-малка от водния поток в душа. Класическата хидромасажна кабина използва 10 литра вода на минута.
2. Разстоянието от патрубка на водоотвеждащия улей до вертикалната канализационна тръба трябва да бъде минимално.
3. При съмнения относно пропускателната способност на отточната система, можете да я проверите. За целта трябва да закрепите улея към пода, да го присъедините към канализационната тръба и да подадете напор на вода в улея.
4. Диаметърът на маркуча, който излиза от патрубка, не трябва да бъде по-малък от 40 мм, а неговият наклон – по-малък от 30 мм на 1 м.
5. При инсталиране на канално оттичане във вратите на банята се препоръчва да се избере секционна решетка за улесняване на достъпа до сифона.

Следването на инструкциите ще позволи да се извърши монтажът на каналното оттичане в душ кабината бързо и качествено. Няма нужда да се страхувате от запушване на вградения в пода водоотвеждащ улей, защото неговата конструкция предвижда почистване на системата отвън, без да е необходимо демонтиране на плочките.

Етап #2. Монтаж на водоотвеждащ трап

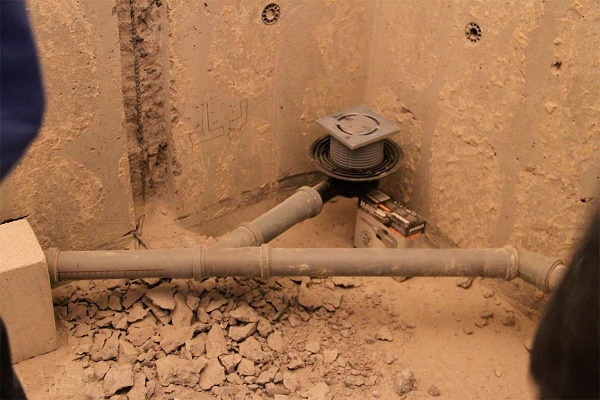

Монтажът на душ трапа се извършва аналогично на схемата за инсталиране на канално оттичане, описана по-горе. Евтините водоотвеждащи трапове се продават без фиксиращи устройства, така че при техния монтаж трябва да знаете един нюанс.

Ако външно отточното устройство изглежда като прост корпус с вътрешен механизъм и отвеждащ маркуч, то първо е необходимо да го фиксирате здраво в желаното положение.

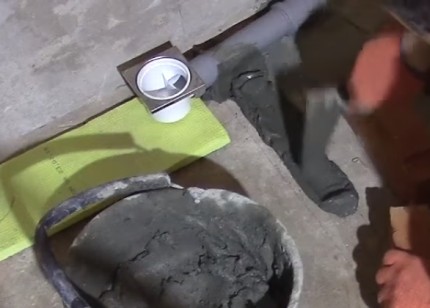

За фиксиране по височина можете да поставите под корпуса тухла, няколко плочки или друг подръчен материал.

Не можете да фиксирате трапа с помощта на монтажна пяна, защото впоследствие при натискане с крак върху решетката на трапа той може да пропадне.

С регулирането на хоризонталната устойчивост ситуацията е по-сложна. При отсъствие на крепежни елементи ще трябва да контролирате правилното разположение на корпуса на трапа след полагането на циментовата замазка по време на нейното изсъхване.

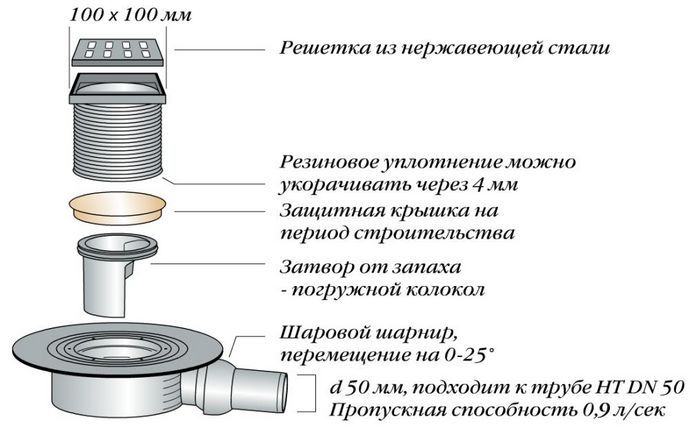

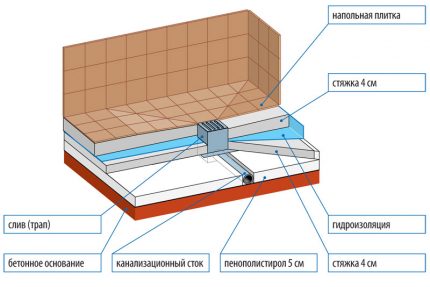

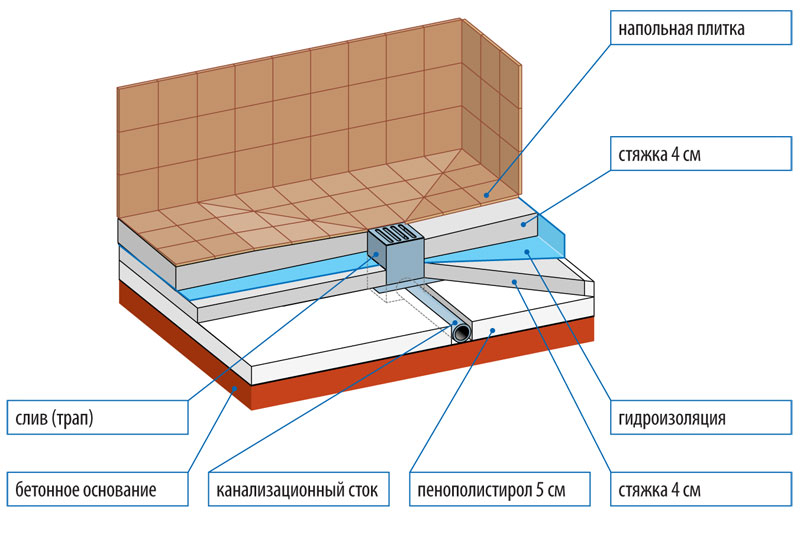

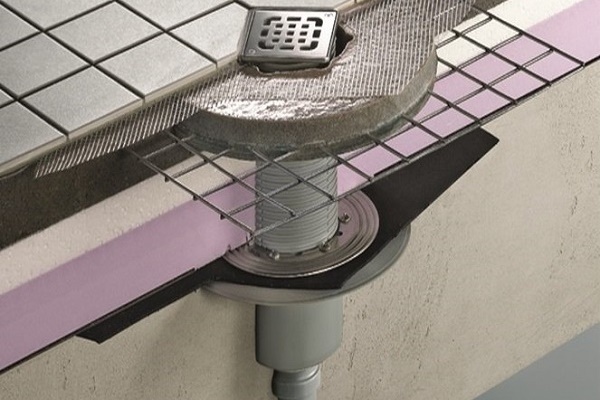

Обща схема на слоевете на душевия под при монтиране на трапа изглежда по следния начин.

Полагането на пода за душ без поддон е желателно да се повери на професионалисти, защото формирането на всеки слой има много монтажни нюанси.

На схемата е представен квадратен водоотливен трап с фиксиращи елементи. Почистването на запушванията в оттичането се извършва след сваляне на решетката и изваждане на вътрешните елементи.

Корпусът на трапа всъщност представлява куха колба с патрубка, така че след неговото разглобяване можете дори да почистите отточния маркуч с помощта на трос.

Етап #3. Монтаж на сифон на душ-кабина върху поддон

Процесът на инсталиране на сифона е толкова разнообразен, че стъпковите насоки за монтаж на конкретното устройство за оттичане на душ кабината могат да се намерят само в неговата инструкция за инсталиране.

По-долу ще бъде разгледан монтажът на един от простите видове сифони за разбиране на основните етапи на този процес. Общата схема на устройството е отразена на фигурата.

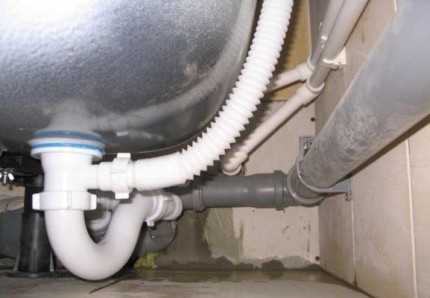

Представената схема на S-образен сифон е основна. Към конструкцията могат да се добавят спомагателни механизми, патрубки и отвори за почистване.

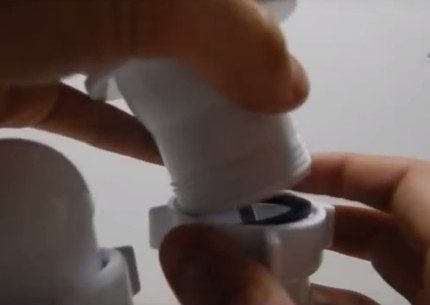

На първо място е необходимо да се заемете с присъединяването на гърлото на патрубката за оттичане към хидрозатвора. Трябва да вземете патрубката за оттичане и да сложите конична гумена лента върху нея.

Коничната гумена лента трябва да се постави така, че нейната тясна част да бъде на ръба на гърлото. Отвън уплътнението може да се намаже със силикон.

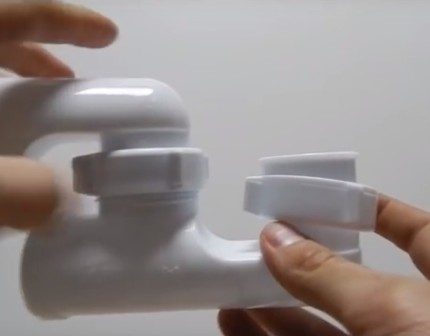

Обърнете патрубката, вкарайте я отгоре в хидрозатвора и я закрепете с гайка.

При свързване на патрубката с хидрозатвора не е необходимо предварително да вдлъбвате дълбоко уплътнението: то самостоятелно ще се притисне при затягане на гайката.

Поставете гумено уплътнение в капачката и го завийте към страничния изход на хидравличния затвор. Не всички сифони са оборудвани с такава капачка, но тази конструкция е приоритетна при избора на дренажен механизъм.

Капачката на хидравличния затвор улеснява почистването на запушения сифон от отпадъци. При липсата й е необходимо отделяне на сифона от поддона за отстраняване на мръсотията.

Поставете гуменото уплътнение на втория изходен отвор на хидравличния затвор, притиснете гърловината към него и затегнете фиксиращата гайка.

Не е задължително да смазвате ръба на гърловината със силикон. Основното нещо е да го монтирате без изкривяване върху уплътнителя, за да предотвратите изтичане на вода.

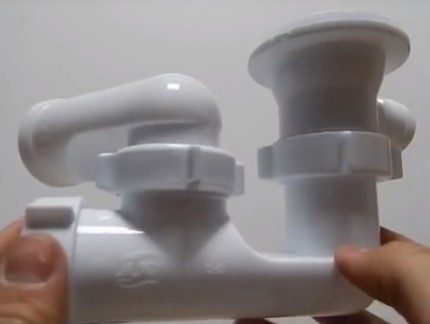

Получава се готов сифон, който трябва да се прикрепи от едната страна към поддона, а от другата – към гофрирания дренажен маркуч.

В сглобен вид можете да проверите сифона за течове, като поставите гърловината под струя вода в кухненската мивка.

Следва да подготвите гърловината за закрепване към поддона. За уплътняване на съединението е необходимо да поставите специална широка гумена подложка върху горната част на гърловината. От вътрешната страна на поддона също се поставя гумен пръстен.

Подложките на поддона отгоре и отдолу на дренажния отвор трябва да се намажат с водоустойчив уплътнител. Това ще предотврати течове и ще избегне повреда на акрилното покритие.

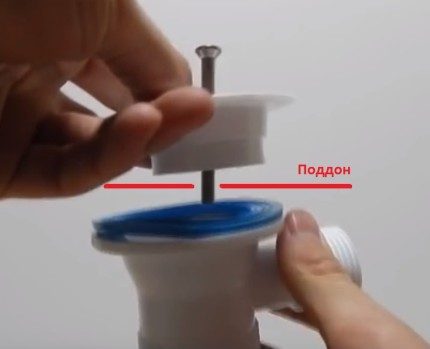

След това гърловината се поставя към поддона отдолу, а горната част на сифона с дренажния отвор и фиксиращия болт – отгоре. Болтът се затяга с отвертка, и с това закрепването на сифона към душовата кабина приключва.

Закрепващият болт трябва да бъде от неръждаема стомана или месинг, в противен случай след 1-2 години ще изгние и ще се наложи демонтаж на сифона.

На следващия етап към изходния патрубка на сифона и преливния отвор (ако има такъв) се присъединява гофриран маркуч. Получава се сифон, готов за експлоатация.

С преливен отвор се оборудват само високи поддони, поради което при липса на преливник не е необходимо да купувате сифон със съответния отвор.

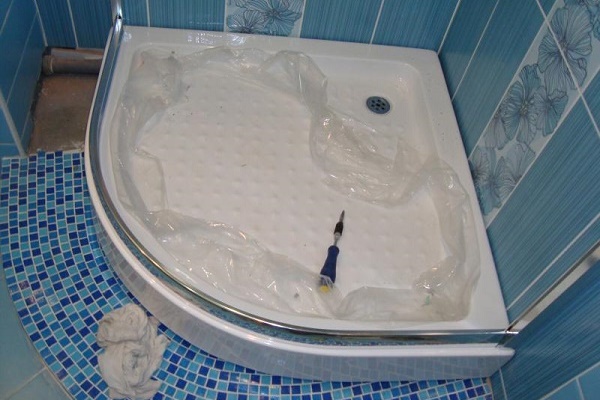

Всички гореописани процедури е желателно да се извършват върху обърнат поддон преди монтиране на душевата кабина на пода. След това свързаният сифон трябва само да се свърже с канализационната тръба.

Тайни на избора и монтажа на сифони

Преди покупка и инсталиране на нов душ е желателно да се запознаете със съветите на експерти, за да не се налага да замените стоката, да променяте самостоятелно конструкцията или да закупите допълнително подходящи части.

Няколко важни препоръки:

1. Преди покупка на сифона е необходимо да се измери разстоянието между изходния отвор на поддона и пода, така че корпусът на сифона да се побере под душа. Най-често се срещат отточни механизми с размер 80-200 мм.
2. Размерът на отточния отвор на поддона трябва да съответства на ширината на гърловината на сифона. Техните стандартни размери са 52, 62 и 90 мм.
3. Долното ниво на изходящия патрубок на сифона трябва да бъде по-високо от нивото на канализационния отвор.
4. За запазване на проходимостта на водата в нископрофилни поддони с компактни водоотводи трябва да се обърне основно внимание на филтрирането на отпадъците на входа на отточния отвор.

Необходимо е да се вземат предвид и съветите на продавачите, които разбират от нюансите на инсталиране на конкретни модели кабини и сифони, представени в техния магазин за санитарна техника.

Изводи и полезно видео по темата

Видеоклиповете ще ви запознаят с нюансите на инсталиране на санитарни уреди, които ще ви помогнат да извършите монтажа и свързването на кабината без помощта на специалисти.

Устройство, схема на работа и монтаж на отточния трап:

Устройство и ремонт на сифона за душев поддон:

След като разгледахме нюансите на избора на сифони и техния монтаж, можем спокойно да отидем в магазина да купим душева кабина. Сега е ясно какво оборудване ще подхожда за вашата баня и как да го експлоатирате дълго и без повреди.

Имате ли практически умения при инсталиране на душеви кабини и свързване на оттока? Споделяйте натрупаните знания или задавайте въпроси относно обустройването на отточната система на душа в коментарите по-долу.
