Как да сглобите сифон за мивка: инструктаж за инсталиране на сифон с преливник

Оттичането за мивка, както и всяко друго водопроводно оборудване, е уязвимо на повреди и често пред домашния майстор стои въпросът за подмяна на устройството. Неговият монтаж е несложна процедура, за извършването на която няма смисъл да се кани професионален водопроводчик.

Как е устроено оттичането за мивка и какви нюанси да се вземат предвид при избора на устройство, ще разгледаме по-подробно. А също така ще опишем поетапната технология за сглобяване и монтаж на оттичащото приспособление.

Предназначение и конструктивни особености

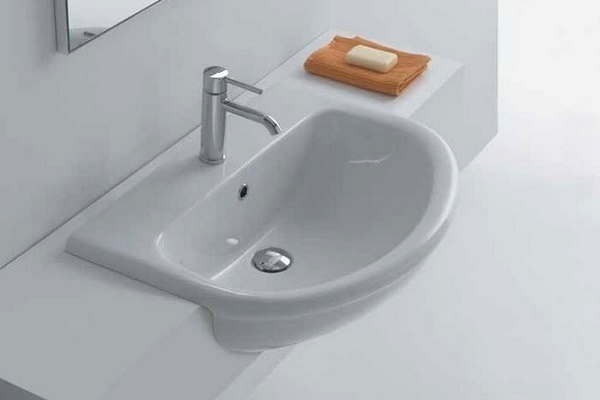

Оттичането за мивка в банята или в кухнята с преливка представлява извита конструкция, чието ключово предназначение е да пренасочва излишната вода към канализацията, като по този начин предотвратява препълването на купата на мивката.

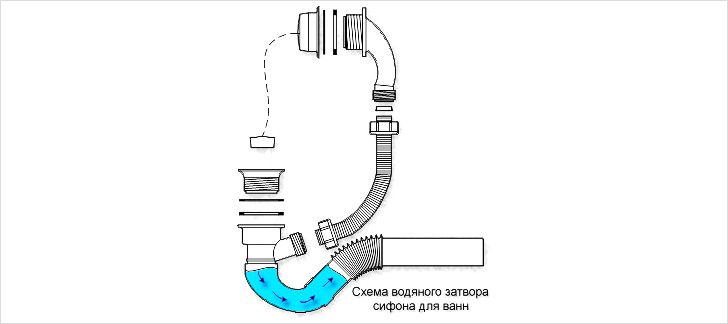

Устройството на оттичащата система на ваната е практически идентично на конструкцията, предназначена за мивка.

В момента на измиване водата първо постъпва в кухината на сифона, откъдето преминава в извитото „коляно“ и се придвижва към общия отток.

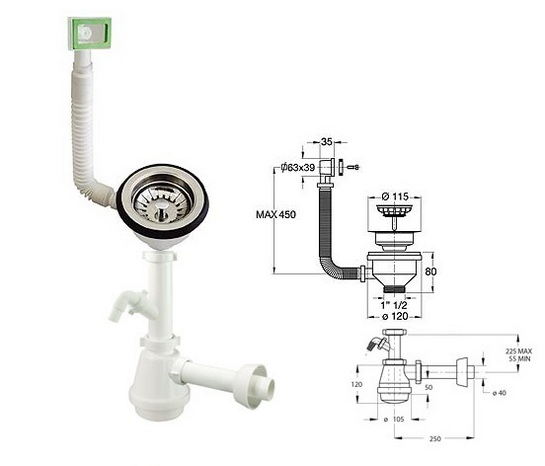

Конструктивно оттичането с преливка за мивка или умивалник се състои от следните елементи:

• сифон с хидрозатвор – представлява U-образен елемент, който изпълнява двойна задача: предотвратява излъчването на зловонна миризма от канализацията и защитава разположената по-долу оттичаща тръба от запушване.
• оттичаща тръба – изработена е от гофрирана или твърда пластмасова тръба и е предназначена за пренасочване на отпадъчните води към канализационната система.

Основната тайна на функционалността на сифона е в неговото конструктивно изпълнение. Благодарение на извивката водата не напуска напълно тръбата. Образуваният воден затвор служи като преграда за проникването на канализационните „амбре“ в оттичащия отвор.

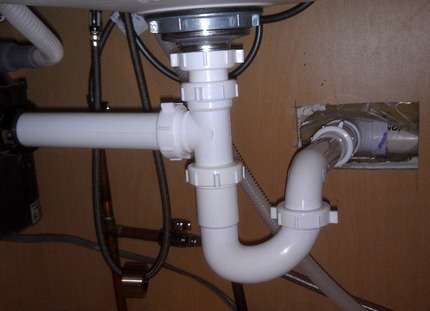

Най-простият вариант на сифон представлява пластмасова конструкция, сглобена от патрубки с различна конфигурация и маншети с диаметър в границите на 32-40 милиметра.

Такива конструкции са удобни с това, че в случай на запушване няма да е трудно да се свалят и почистят механично или химически.

Искате ли да инсталирате по-трайно устройство, което не е толкова податливо на запушване? В този случай е по-добре да закупите конструкция във вид на преливник за мивка. От традиционните модели се различава по това, че е оборудвана с допълнителна тръба.

Това устройство свързва отвора, направен в горната страна на ръба на мивката, с разположените пред сифона елементи на дренажната система. Благодарение на това преливникът отвежда течността от мивката, като по този начин предотвратява преливането.

Спомагателната тръба, изпълняваща функцията на преливник, може да бъде изработена от твърда пластмаса или от огъваща се гофрирана тръба; тя се фиксира към елементите на конструкцията чрез пластмасова скоба.

От външната страна дренажният отвор е покрит с решетка. Тя изпълнява защитна функция, като задържа дребни отпадъци и косми, като по този начин предпазва системата от запушване.

Основни видове оттичащи устройства

Съществуват няколко типа отточни системи. Един от най-разпространените варианти е конструкция, при която оттокът се закрепва посредством голяма запорна гайка. Този метод на закрепване може да се срещне дори в санитарните възли на къщи, построени преди повече от две десетилетия.

Класификация по принцип на устройството

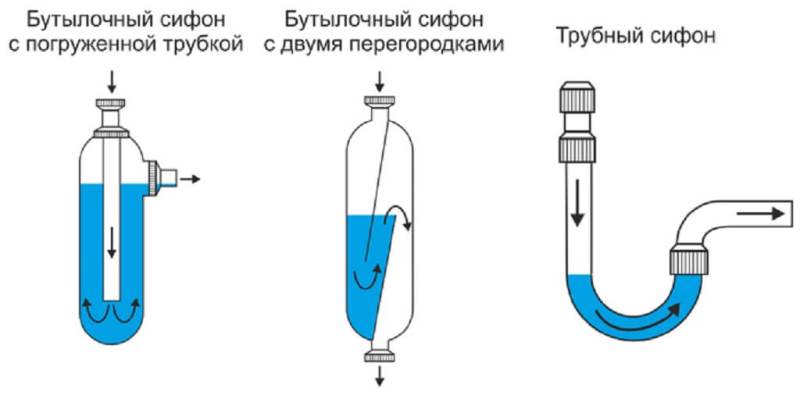

Отточните сифонни системи, използвани при свързване на мивки, биват три вида: колбовидни, коленни и комбинирани.

Те се различават по тип конструкция:

1. Бутилкови или колбовидни. Основните елементи на конструкцията са два потопени един в друг цилиндъра. Вътре в колбата на устройството е монтиран тройник, който разпределя течността и образува хидрозатвор.
2. Тръбни. Основният елемент на двуоборотната конструкция е «S» или «U»-образното огъване на тръбата, което образува хидрозатвор.
3. Устройства от смесен тип. Освен конструктивните елементи на бутилковата конструкция, допълнени с две прегради, те се оборудват с гофриран маркуч.

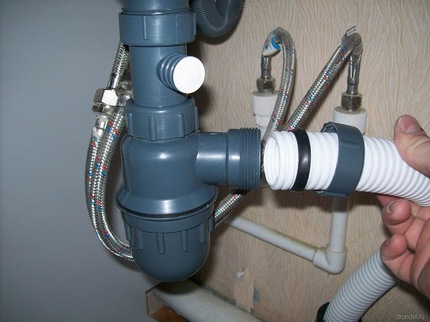

При устройствата от бутилков тип отпадъчните води, постъпващи в сифона, се придвижват надолу по вътрешната тръба с по-малък диаметър. След като достигнат дъното, отпадъчните води се издигат през кухината между вътрешния и външния цилиндър и се отвеждат в канализационната тръба.

Моделите от бутилков тип са получили името си заради продълговатата форма на резервоара, която външно много наподобява този стъклен съд.

Бутилковите сифони са изгодни с това, че дори при рядко използване на санитарното устройство хидрозатворът в канализационната система не пресъхва доста дълго. Този ефект се постига благодарение на това, че изходът от сифона се разполага приблизително по средата на колбата.

Много собственици предпочитат сифони от бутилков тип и поради причината, че при необходимост към тях винаги могат да се включат няколко оттока. За целта конструкцията трябва само да се оборудва с допълнителен елемент.

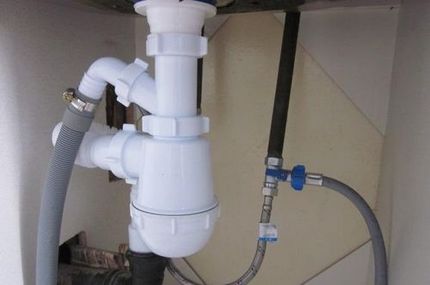

Като оборудвате сифона от бутилков тип с помощен фитинг, винаги можете да свържете към отточната система допълнителен патрубок от пералнята.

Добре са се представили в работа сифоните от смесен тип. Гофросифонът, използван при изграждането на отточна конструкция от смесен тип, е модифициран вариант на обикновена извита тръбичка.

Ключовата разлика на тръбата, използвана при изграждането на отточна конструкция от смесен тип, е, че тя представлява не твърда част, а подвижен гъвкав маркуч.

За разлика от аналозите от бутилков и тръбен тип, сред комбинираните варианти няма модели с разширения (раструби), поради което към тях не могат да се присъединят системи за препълване и битова техника.

Деление по материал на изработка

Представените в продажба сифони за мивки в зависимост от материала на изработка биват два типа: тези, които са изработени от полимери и тези, които са направени от метални сплави.

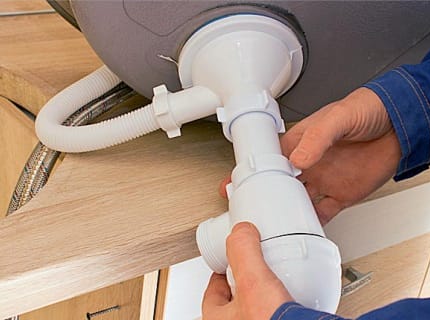

Полимерните изделия се славят с ниска цена и лесен монтаж. Конструкциите, оборудвани с гофрирана тръба, могат удобно да се регулират по дължина.

Но експлоатационният срок на ПВЦ конструкциите е сравнително кратък. Освен това уплътняващите свойства на сглобените конструкции не са задоволителни. Ето защо всички съединителни елементи задължително се снабдяват с гумени уплътнения при сглобяване.

В стремежа да намалят риска от запушване на вътрешните стени на тръбите поради натрупване на мръсотия, водещите производители при създаване на полимерни изделия включват в състава им антибактериални компоненти.

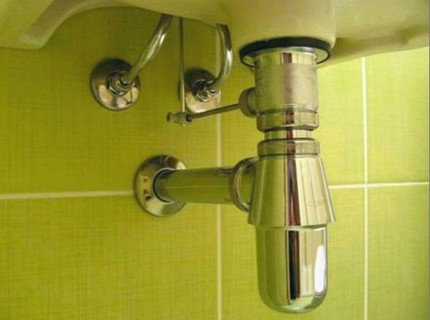

По отношение на надеждност и издръжливост по-изгодни са металните елементи на отточните системи. Най-търсени в битово приложение са моделите от цветни метали: месинг и бронз. Изработената от такива материали обвръзка често има хромирано покритие, благодарение на което придобива доста представителен външен вид.

Единственият недостатък на металните тръби е склонността на вътрешните стени да задържат и натрупват слуз и мръсотия, което може да предизвика образуване на запушвания.

За предотвратяване на натрупването на кални отлагания по вътрешната повърхност на стените, по време на производството производителите покриват металните изделия със защитен филм от хром.

Монтажът на метални конструкции не представлява особени трудности. Забавяне може да възникне само на етапа, ако се наложи да се скъси отвеждащата тръба.

Сифони за нестандартно оборудване

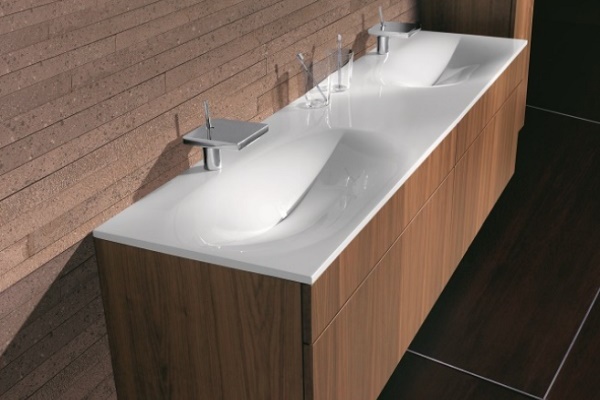

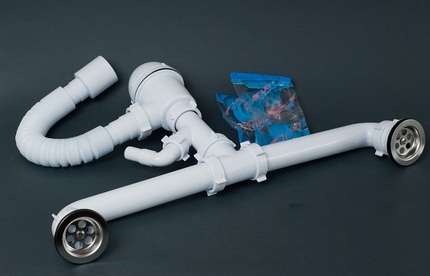

За нестандартни модели на сдвоени „чифтени“ мивки се използват сифони, оборудвани с два изхода. Такива сифонни устройства се свързват към оттоците на двете мивки, а малко по-надолу по пътя на оттичане на отработената вода те се обединяват в обща колба.

Както и при единичните модели, конструкцията на сифонните устройства на отточните системи с два изхода бива от тръбен тип или от бутилков тип.

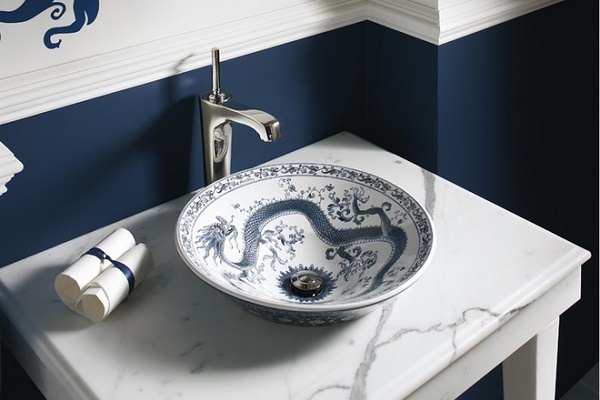

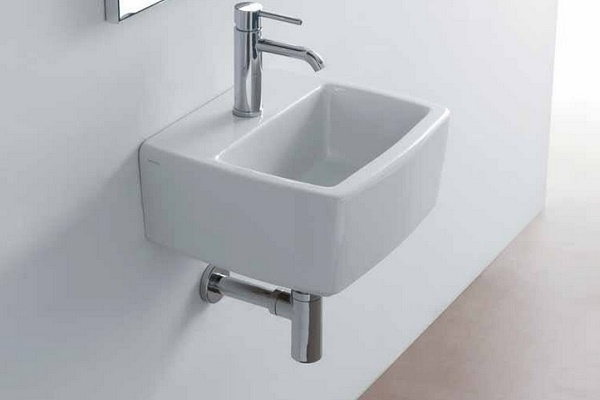

Трябва да свържете към комуникациите мивка, разположена на отворен рафт? Тогава изберете модел, който предполага скрит монтаж. Да, по цена тя ще излезе малко по-скъпа от традиционните варианти, но пък ще позволи напълно да се скрият малоестетичните елементи на комуникациите.

Освен гофрирани тръби D32/40/50 мм в продажба могат да се намерят и универсални изделия, оборудвани със стъпаловиден край на излива, които удобно могат да се приспособяват към всякакви размери.

Отводните системи на такива конструкции не е трудно да се скрият в ниша, като се покрият с декоративен екран. Но трябва да се помни, че ако извивката на отвеждащата тръба стане твърде къса, рискът от появата на неприятен канализационен «аромат» е голям.

Технология за инсталиране на оттичане с преливка

В това да монтирате отвод с преливник със собствени сили няма нищо сложно. Към всяко устройство обикновено се прилага инструкция. В нея се съдържа информация за последователността, в която трябва да се сглоби конструкцията.

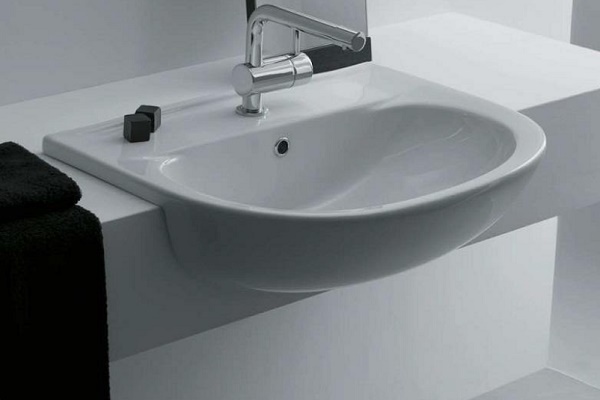

Най-лесният път ще извърви самостоятелният майстор, който монтира мивка с преливник, предвиден в конструкцията на мивката:

Стъпка #1. Подготовка на необходимите материали и инструменти

При цялото разнообразие от модели отводно оборудване, технологията за монтаж на сифони е практически идентична. Затова, дори ако на вашия санитарен уред е била инсталирана отводна система, например от бутилков тип, Вие лесно ще можете да я замените със същия комбиниран вариант.

Независимо от конструктивното изпълнение, всеки отвод работи на принципа на два съобщаващи се съда: в горната точка е разположен входният патрубок, който приема отработената течност от мивката, по-надолу – отводният маркуч, който я извежда в канализацията, а между тях – хидрозатворът.

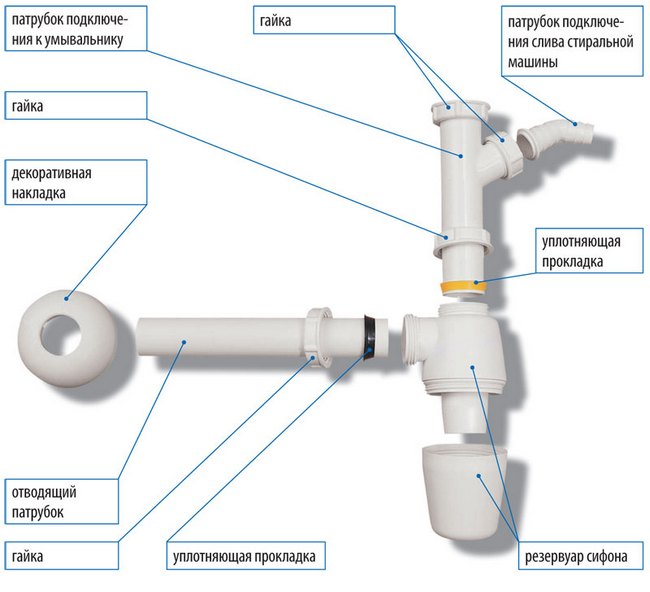

В комплектацията на стандартния сифон влизат следните елементи:

• корпус на устройството;
• отводен патрубок;
• декоративна накладка на отвода;
• пластмасови и гумени маншети;
• съединителни гайки и винтове;
• гумени плоски уплътнения.

За да разберете по-добре в каква последователност трябва да се сглоби конструкцията, разположете всички елементи на сифона на масата или на пода.

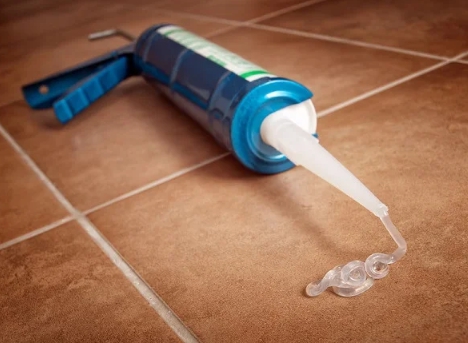

За работи със санитарно оборудване (уплътняване на съединения) най-добре е да се избере полутечен уплътняващ състав на силиконова или каучукова основа.

Инсталирането на системата няма да може да се извърши без комплект от необходими инструменти.

Ще ви трябват:

• плоска отвертка;
• разводен ключ;

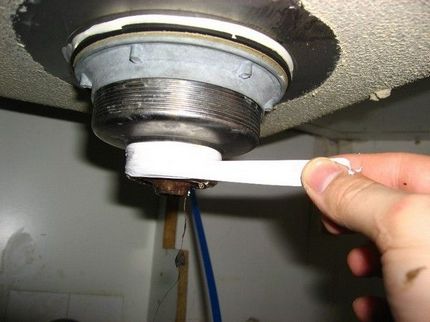

• ФУМ-лента;
• уплътнител;
• съд за събиране на вода;
• памучен плат.

Ако по време на работа се наложи да отрежете тръбите и гофрата до нужния размер, предварително подгответе ролетка и ножовка. За шлайфане на ръбовете на тръбата – шкурка.

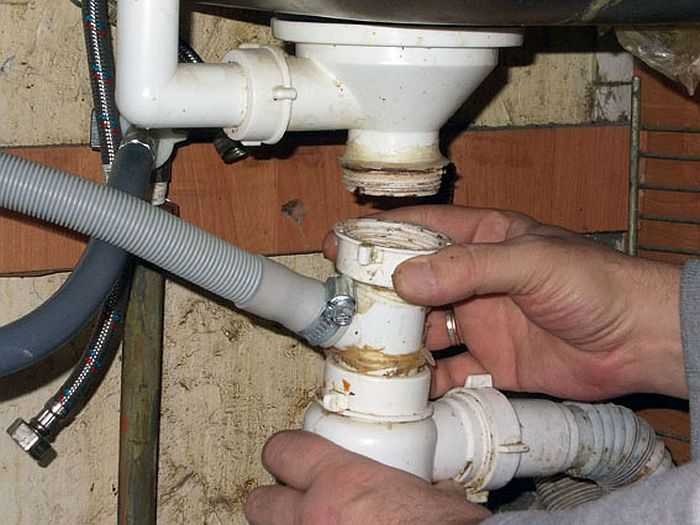

Стъпка #2. Демонтаж на стария сифон

За да свалите сифонното устройство, което е изслужило своя срок, трябва в решетката, разположена в отвора за оттичане, да отвиете винта, монтиран в центъра.

Не рядко винтът и гайката на отточната решетка по време на експлоатация се "залепват" един за друг. Ако не можете да ги отвиете по никакъв начин, демонтирайте първо долната част на сифона, като оставите горния патрубок недокоснат. Чрез въртене на тази част ще помогнете на залепналата гайка и винта да се освободят.

След като демонтирате старото оборудване, трябва да почистите вътрешната кухина на канализационния патрубок, като отстраните от него остатъците от мръсотия и ронещ се цимент.

От момента на демонтиране на стария сифон до началото на свързване на новото оборудване е по-добре да "запушете" канализационния разтруб с парцал или тапа с подходящ размер.

Стъпка #3. Сглобяване на елементите на конструкцията

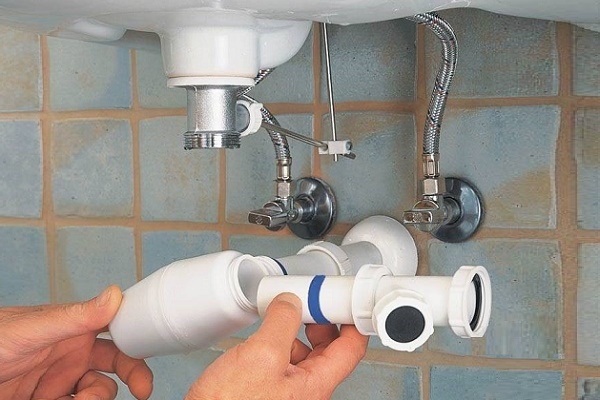

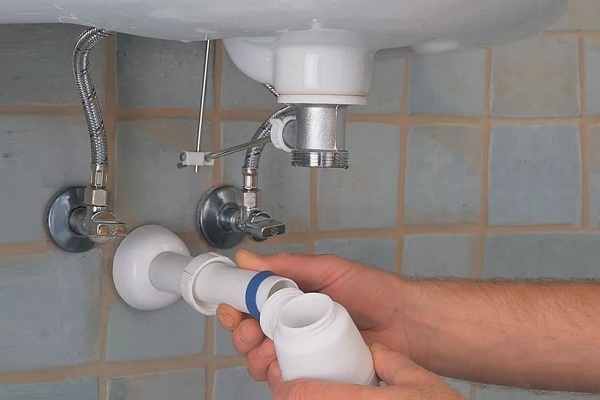

При инсталиране на тръбна отточна система сглобяването на конструкцията може да се извършва по време на монтажа, като последователно се "нанизват" всички елементи. Ако обаче се налага да работите с колбообразна система, преди да сглобите такъв сифон за мивка, е необходимо да извършите редица подготвителни работи.

Първо устройството се поставя под чашата и се извършва предварително пробване, за да се уверите в съответствието на размерите. След това се проверява надеждността на закрепването на долната тапа.

За целта тапата се отвива по резбата и се оглежда дали има отчупвания и други дефекти на гумения уплътнител. Не трябва да пренебрегвате този етап, тъй като долната тапа постоянно поема налягането на системата.

Преди сглобяването на конструкцията е необходимо също да проверите съединителната повърхност на корпусната резба за наличие на дефекти и грапавини.

В случай на откриване на грапавини по повърхността, те могат да бъдат отрязани с остро наточен нож. Ако не бъдат отстранени, те могат да повредят пръстеновидното уплътнение по време на монтажа.

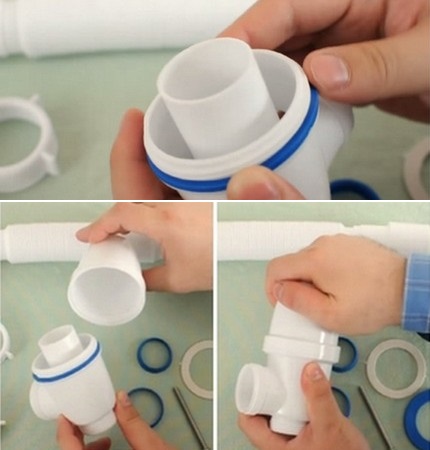

След като се уверите в качеството на монтираните уплътнения и резбовото съединение, пристъпете към сглобяване на колбата.

Работата се извършва на няколко етапа:

1. След като поставите гуменото уплътнение на резбата на устройството, завийте дъното.
2. На краищата на отливната тръба се поставя по едно уплътнение, а отгоре по една затягаща гайка.
3. След като вкарате края на отливната тръба в отвора на горната част на корпуса на сифона, го фиксирайте в зададеното положение чрез затягане на гайката.
4. След като оборудвате капака на устройството с гумено уплътнение, завийте сифона с гайка към корпуса.

За да повишите надеждността на съединението, пръстеновидното уплътнение, поставено в жлеба, трябва да се покрие с уплътнителен състав. Със същия трябва да се покрие и долната част на резбовото съединение.

За да можете при ремонтни дейности лесно да отвиете капака на устройството на съединението на корпуса при уплътняване на връзката, направете водопроводна навивка с ФУМ-лента.

След това мивката се поставя на мястото за монтиране и се пристъпва към монтажа на отточния механизъм.

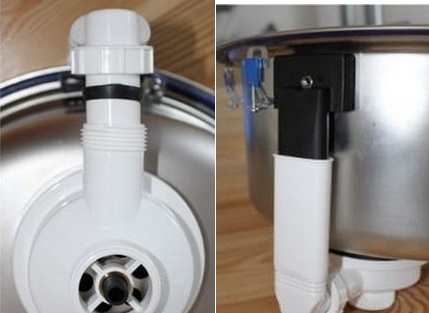

Стъпка #4. Особености при сглобяване на преливката

Когато работите с модели, оборудвани с преливници, преди да сглобите този елемент, трябва да определите височината на тръбичката. Този параметър трябва да съответства на дълбочината на купата. Ако всичко съвпада, тръбичката се свързва на зададената височина с основната тръба.

Ако преливната тръбичка представлява сглобяема конструкция, нейната височина се регулира лесно по принципа на телескопичното разгъване. Гофрираната тръба просто се разтяга до необходимата дължина и се прегъва на необходимото място.

Преди да затегнете винта, проверете дали изводът на преливната тръбичка съвпада точно с предвидения за неговия монтаж отвор в борда на купата.

При фиксирането на преливната тръбичка към мивката не забравяйте между повърхностите да поставите включеното в комплекта гумено уплътнение. Мястото на свързване на извода с тръбата на прелива се фиксира с притискаща гайка. За да не повредите връзката, гайката се затяга на ръка, без да прилагате излишни усилия.

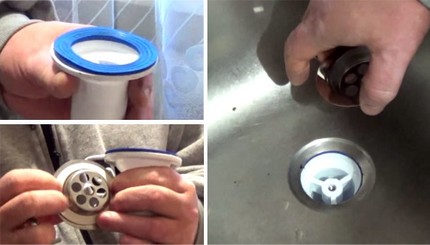

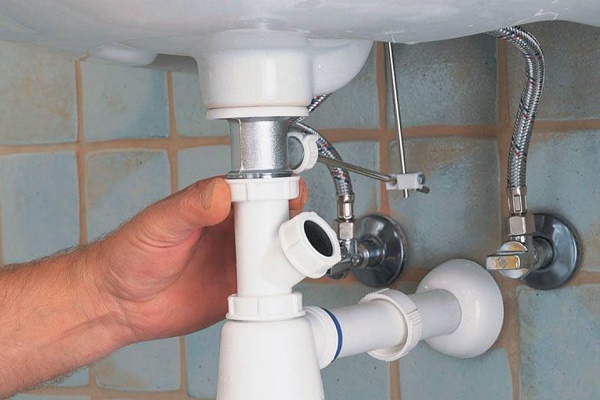

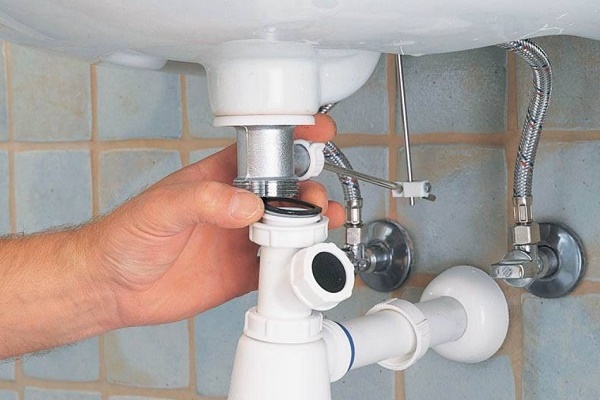

Стъпка #5. Монтаж на оттичащото устройство

Преди да свържете сглобената конструкция към канализационната система, повърхността на мивката в областта на отточния отвор се обезмаслява и почиства старателно. По време на монтажа първо се съвместява с отточния отвор на купата защитната решетка, оборудвана с 5-6 деления.

Ако диаметърът на отточния отвор и размерът на решетката съвпадат, достатъчно е да се постави уплътнение, а ако има малки разлики – допълнително се използва уплътнител.

Горният край на отвеждащата тръба се оборудва с гумено уплътнение и се съединява с отвора в мивката. След като горният борд на тръбата се притисне плътно към оттока, тя се фиксира с помощта на винт D6 мм, вкаран в защитната решетка.

Резбата, в която той трябва да се вклини, е пресована в корпуса на самата тръба. При затягане на винта с плоска отвертка е важно да се постигне максимално плътно прилягане, избягвайки при това завъртане на фланеца и уплътнението.

От долния край на тръбата се премахва фаска. Това е необходимо, за да се осигури свободно вмъкване на края на тръбата в кухината на сифона.

На отвеждащата тръба се нанизва пластмасова затягаща гайка, като се поставя с резбата надолу, и конусно уплътнение, като се поставя с широката страна към гайката. След това се съединява с изходящата тръба, като не се забравя да се уплътни връзката.

За съединяване на отвеждащата тръба с канализационната тръба, чийто диаметър традиционно е 50 мм, се използва монтажно гумено уплътнение.

За да обхване плътно тръбата, като по този начин предотвратява разпространението на канализационните „аромати“, се използва изделие, чийто вътрешен диаметър е малко по-малък от външния диаметър на отвеждащата тръба.

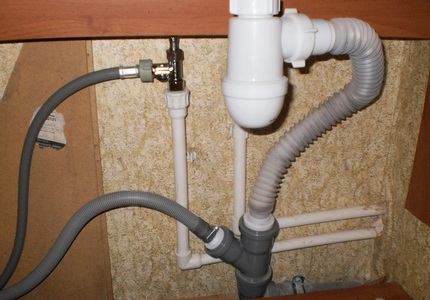

Ако използвате мека гофрирана тръба, направете дължината на хоризонталните участъци такава, че по време на експлоатация да са без напрежение, но и да не провисват.

Съвет: в случай, че диаметърът на отвеждане не съответства на размера на канализационната тръба, използвайте готов пластмасов преходник.

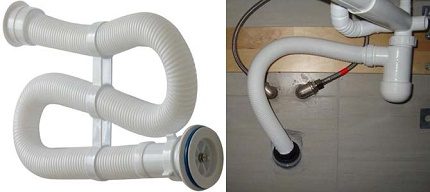

Гофрираният сифон е максимално лесен за свързване. Той е оборудван с два твърди патрубка в двата края. За да го свържете, просто трябва да го присъедините към изпускателния патрубок, след което леко да го разтегнете и да му придадете необходимия изгиб. След това изведете втория патрубок в канализацията.

Стъпка #6. Проверка на работоспособността на системата

На финалния етап остава само да се провери херметичността на съединенията и работоспособността на системата. За целта участъкът от пода под сифона се покрива с парче памучна салфетка или лист хартия. Някои майстори за целта поставят съд под сифона.

Отварят крана и наблюдават как водата се оттича в отвора за оттичане и, преминавайки през сифона, се спуска в канализацията.

Ако на местата на съединенията няма теч и по салфетката не са се появили капки – работата е извършена качествено. В случай на откриване на такива, по-плътно се затягат гайките, а съединението допълнително се уплътнява.

Технологията на монтаж на разклонени сифони, позволяващи свързване на перални машини към общото оттичане, практически не се различава. Разликата е само в това, че към отвежданията на конструкцията допълнително се закрепват гъвкави маркучи, идващи от битовата техника.

На тези, които планират монтаж и свързване към канализацията на нова мивка, препоръчваме да се запознаят със статията Монтаж на мивка в банята: инструкции за инсталиране на съвременни модели

Изводи и полезно видео по темата

Видеообзор как правилно да сглобите сифон:

Монтаж на мивка и свързване на оттичането:

Монтирането на съвременните модели оттоци за мивка не е толкова трудно. Основното е да се подбере грамотно модел, който оптимално подхожда за конкретните условия, и стриктно да се спазва инструкцията за монтаж.
