Вътрешен водопровод и канализация на сгради: стандарти, норми и изисквания

Комуникациите са неразделна част от проектите на съвременното домостроене. Независимо дали става въпрос за общинска недвижимост, предназначена за масово заселване, или за частна сграда за едно семейство – вътрешният водопровод и канализацията се изпълняват съобразно установените норми и правила.

Същите изисквания важат и за бизнес обекти, тъй като се прилагат към строителни съоръжения с различно предназначение, чиято височина е в рамките на 75 метра.

Съгласете се, без познаване на строителните норми не е възможно да се проектират правилно комуникационните мрежи. В тази статия сме събрали основните изисквания и стандарти за устройството на вътрешен водопровод и канализация. Тази информация ще бъде полезна при организиране на нови инженерни мрежи или при реконструкция на стари линии.

Общи правила за устройство на водопровода

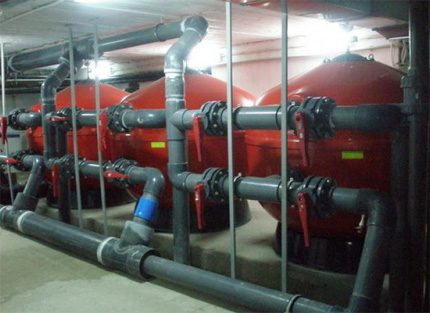

Снабдяването на сгради (съоръжения) със студена вода се осъществява от централизирани или местни източници. При това изборът на източник за вътрешно водоснабдяване се прави въз основа на изискванията на хигиеничната санитария и противопожарните норми.

За бизнеса се добавят изискванията на производствените технологии. Във всеки случай се взема предвид съществуващата схема на външния водопровод.

Системите за водоснабдяване се проектират и изграждат с оглед на избора на източник. За големи обекти по правило се предпочитат централизирани източници. При условия на местен водозабор често се използват акумулатори

Горещото водоснабдяване (ГВС) най-често се устройва по принципа на затворен водоразбор, когато топлата вода се получава от топлообменници или водни нагреватели.

Нормативен диапазон на температурата на топлата вода за жилищни помещения:

• +60°С – долна граница;
• +75°С – горен показател.

На етапа на проектиране може да се предвиди устройство на ГВС с възможност за подаване от топлофикационната мрежа – принцип на отворен водоразбор.

Като цяло, в зависимост от предназначението на обекта, се предвижда устройство на следните водопроводни системи:

• битово-питейна;
• за топла вода;
• пожарна;
• оборотна;
• с производствено предназначение.

Противопожарният водопровод в повечето случаи може да се обедини в единна система с битово-питейния (производствения), ако такива има в състава на структурата на обекта.

Но битово-питейният водопровод е забранено да се обединява с мрежи, транспортиращи вода, чието качество не отговаря на стандартите за питейна вода съгласно СанПиН 2.1.4.1074.

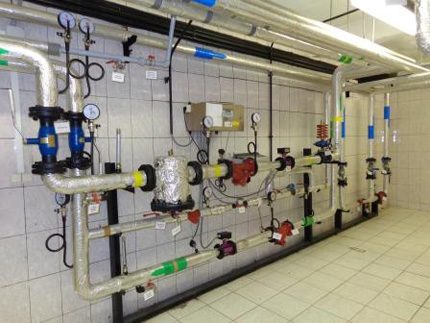

Схеми на вътрешни мрежи за студена и топла вода

Вътрешните водопроводи за ХВС, ГВС, производственият или противопожарният се организират, като се вземе предвид включването в схемата на следните модули и елементи:

• въвеждания вътре в сградата;
• системи за отчитане на потреблението;
• разпределителни магистрали;
• технологични стояци;
• технологични подводи;
• спирателна арматура.

Изхождайки от конкретните условия на разположение на жилищни сгради или технически обекти, е допустима организация в схемата на вътрешния водопровод на накопителни съдове – хидроакумулатори.

Вътрешните водопроводи се изграждат в обекти с различно предназначение. Затова във всеки отделен случай има свои нюанси. Но установените правила и стандарти са задължителни за всеки проект.

Следва да се предвиждат схеми на циркулация в точките на водоразбор за ГВС (за периода на отсъствие на такъв), ако съществува необходимост непрекъснато да се поддържа температура в границите, установени от норматив – 60-75°С.

При това е забранено включването на водоразборни възли директно към тръбопроводите на циркулационната система. Загубите на налягане в схемите на циркулация не се допускат повече от 10% от стойността на налягането на други участъци.

Схемите за топло водоснабдяване се изграждат, като се вземе предвид минимизирането на топлинните загуби. Тук определено значение има топлоизолацията на тръбите. Правилата също така предвиждат изолиране на тръбопроводите за студена вода.

Нормата за максимално допустимата стойност на налягането на водата вътре в битово-питейния водопровод е 0,45 МРа (4,5 атм.) в точката на санитарния прибор, разположен по ниво под всички останали, съществуващи в схемата.

Налягането в точките на санитарните прибори, разположени над всички останали, трябва да съответства на паспортните стойности на тези прибори. При липса на документ се ориентират по долната граница – 0,2 МРа (2,0 атм.).

Ако стойността на налягането превишава посочените норми, необходимо е да се предвиди монтаж на редуктор за налягане или аналогични устройства, способни да намалят налягането на водата до нормални стойности.

Тези устройства трябва да осигуряват изчислителните норми на налягане в статичен и динамичен режим на работа на битово-питейния водопровод. Също така се допуска използването на спирателна арматура, оборудвана с вградени регулатори на разхода – водомери.

Материалите, взети за монтаж и разводка на вътрешните водоснабдителни системи, включително арматура, тръби и оборудване, трябва да отговарят на изискванията на санитарно-епидемиологичните норми, националните стандарти и СНиП.

Линиите за питейна вода могат да бъдат изградени и въведени в експлоатация само след преминаване на санитарно-епидемиологична експертиза, получаване на съответните разрешения и сертификати.

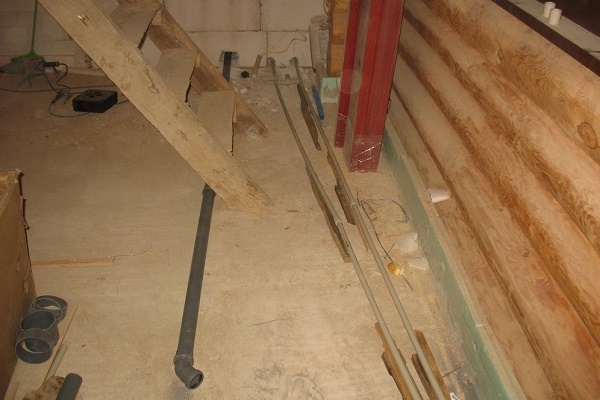

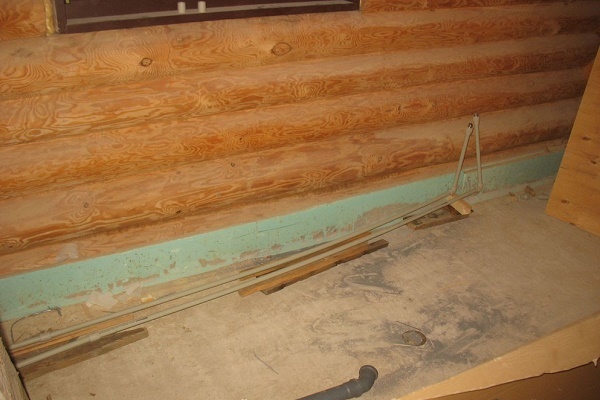

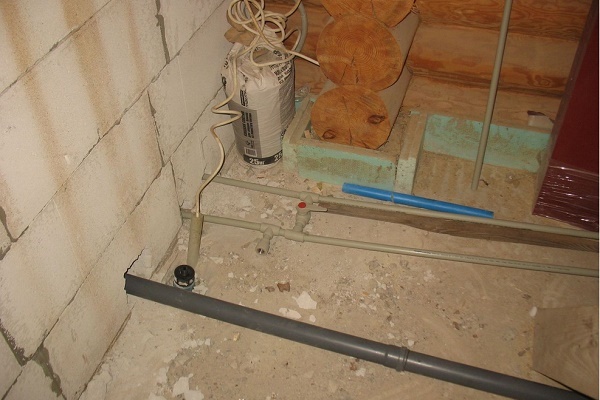

Устройство на комуникациите в крайградска къща

Оборудването на крайградска къща с комуникации по технологични похвати и принципи е сходно с обзавеждането на градски апартамент. Разликата е само в това, че водоснабдителните и канализационните системи за частен обект трябва да отчитат възможността за консервация.

Това обстоятелство се предвижда в проектирането, независимо дали къщата е свързана към централизирани мрежи или на парцела има изграден независим водозабор и е инсталирана локална точка за пречистване на канализацията – септична яма или ЛОС.

Изграждане на водопроводни мрежи

Процесът на изграждане на водопроводи за ГВС/СВС трябва да предвижда монтаж на възвратни клапани при условие, че се създава повече от един вход на участъка от вътрешната водопроводна мрежа.

Хоризонталното разстояние между водопроводния вход с диаметър до 200 mm и изпускането на канализационната система (съгласно установените норми) е най-малко 1,5 m. Ако входът е изпълнен от тръба с диаметър над 200 mm, нормата за хоризонтално разстояние до изпускането на канализацията се увеличава до 3 m.

При монтажа е необходимо да се поставят упори в местата на завоите на тръбопроводите (по хоризонталната и вертикалната ос), ако механичните напрежения не се компенсират от схемата на свързване.

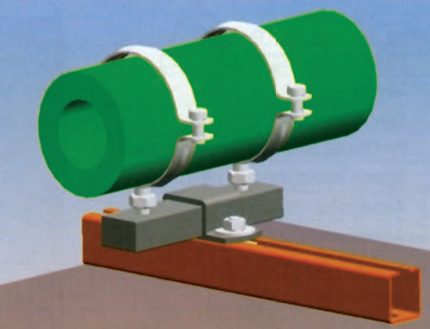

Пример за създаване на упори в участък от тръбопровода. Приложими са различни конструктивни варианти на упорите, но целта на тяхното монтиране е една – да поемат механични напрежения от температурната деформация на тръбите.

Правилата установяват, че разпределителните линии за студено/топло водоснабдяване (СВ/ТВ) за проекти на жилищни сгради се монтират на следните участъци:

• в сутерени;
• на тавани;
• под пода – при условие за подвижно покритие;
• под тавана на нежилищни помещения;
• на технически етажи;
• в подземия.

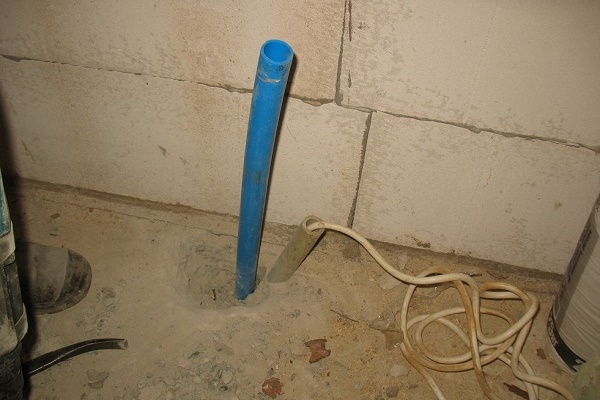

Преминаването през стената на сградата на мястото на пресичането ѝ с входния тръбопровод се извършва с междина от най-малко 200 mm от повърхността на тръбата до елементите на строителните конструкции. След монтажа отворът се уплътнява с еластичен водо- и газонепропусклив материал. Такъв монтаж е предвиден за суха почва. На влажни почви вместо уплътнение се поставят салници.

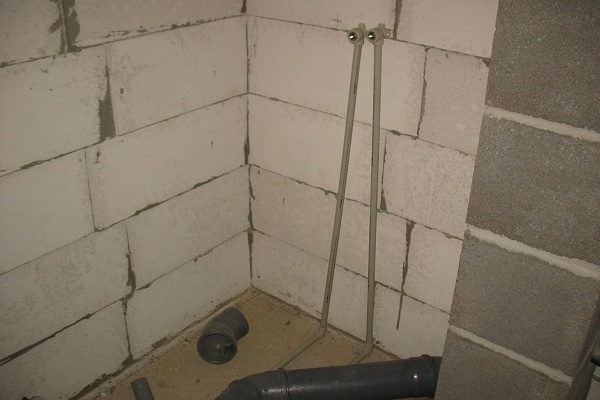

Скрито и открито полагане на тръби

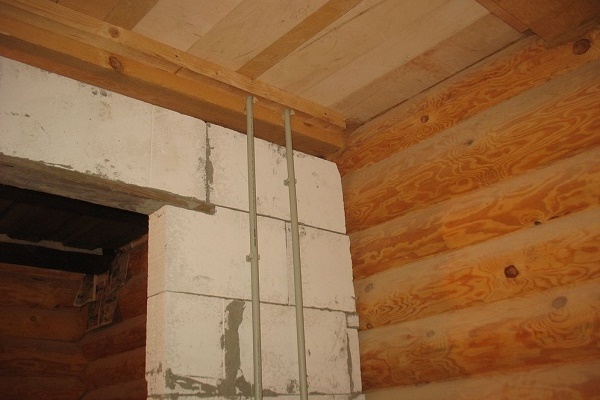

Стояците и входовете за СВ/ТВ, измервателните уреди, спирателната арматура, регулиращите модули се разполагат в комуникационни шахти, в специално предвидени за такива цели технически шкафове.

Изисква се да се осигури свободен достъп до техническите шкафове. Откритото полагане на стояци и разпределителни тръби се допуска по стените на кухненски помещения, душ кабини, тоалетни помещения, като се отчита разположението на спирателната арматура, както и на контролните уреди.

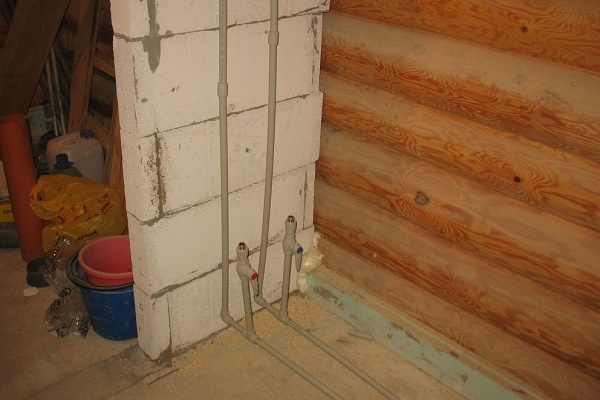

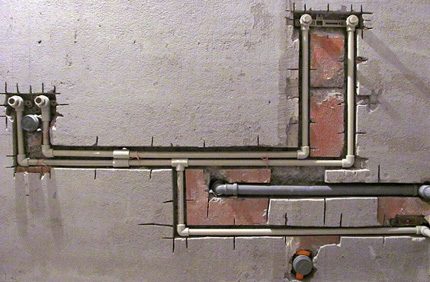

Скрито полагане на участък от водопровод, монтиран от полипропиленови тръби. Стандартите допускат такъв монтаж вътре в жилищни сгради и в обекти с друго предназначение.

Ако се използват водопроводни тръби от полимери, се предвижда полагане от скрит тип. Изключение правят линиите на санитарните възли. Но се забранява скрито полагане на стоманени тръбопроводи с резбови съединения без осигуряване на свободен достъп до тези съединения.

Съгласно изискванията, полагането на линиите се извършва с наклон не по-малък от 2 mm на метър дължина. При съответно обосноваване тази норма може да бъде намалена до 1 mm.

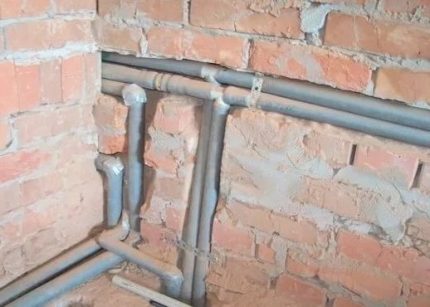

Тръбопроводът за студено водоснабдяване (СВ) може да се разполага в общ канал с линията за топло водоснабдяване (ТВ). При това линията за СВ трябва да се разполага на по-ниско ниво и двата тръбопровода трябва да бъдат изолирани.

Водопровод за студена вода, проектиран за целогодишно действие, се монтира вътре в помещения, където минималната температура е +2°С. Ако не е възможно да се създадат такива условия, се извършва монтаж със защита на тръбите от замръзване – осигурява се допълнително отопление, например се монтира нагревателен кабел.

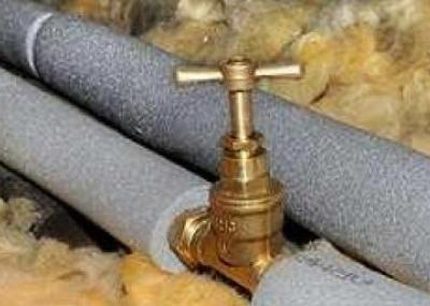

Задължителна е топлоизолацията на участъците от тръбопровода, разположени в зони с краткотрайно понижение на температурата до 0°С и под нея. Същите изисквания важат за линии, разположени до входни врати или на други места, контактуващи с външния въздух.

Отстраняване на въздуха от системата

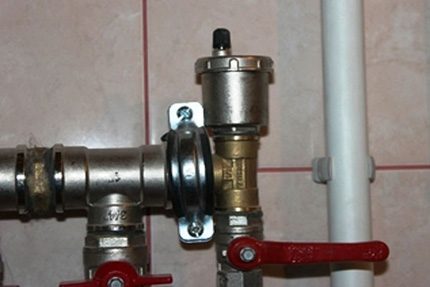

Схемата на тръбопроводите за гореща вода трябва да предвижда монтаж на въздухоотводчици и изпускателни устройства. Въздухоотводящите устройства следва да се монтират на участъците, разположени на максимална височина спрямо цялата схема.

Допуска се вместо въздухоотводчици да се използва водоразборна арматура, също монтирана на високите участъци. Изпускателните устройства се монтират в долните точки на схемата, ако не е предвиден монтаж на водоразборна арматура в същите долни точки.

На водопроводите за гореща вода стандартите предвиждат монтаж на специални устройства, които автоматично отвеждат въздуха от системата. Въздушните отводчици се монтират на горния хоризонт на схемата.

Разработката на всеки проект за гореща вода трябва да включва изпълнение на мерки, насочени към компенсиране на деформациите на водопроводните тръби, които неизбежно възникват при промяна на температурата на водата. Схемата на водопровода за гореща вода се изчислява за скорост на движение на течността не по-висока от 1,5 m/s.

Проектните решения трябва да отчитат срока на експлоатация на тръбите и частите от схемите за горещо/студено водоснабдяване.

Нормативни данни:

• не по-малко от 50 години – при температурни условия на експлоатация до 20ºС;
• не по-малко от 25 години – при температурен режим до 75ºС.

Тези нормативни изисквания отчитат хидравличното съпротивление, чиято стойност трябва да остане непроменена през посочените срокове.

Измерване на потреблението на вода

Сградите, оборудвани с водопроводи за студена/гореща вода, трябва да бъдат снабдени с водомерни възли за отчитане. Измервателните устройства се монтират в точките на въвеждане на студена/гореща вода във всяка сграда и апартамент. Също така правилата изискват да се монтират водомери на отклоненията на тръбопроводите, които са насочени към нежилищни пристроени помещения.

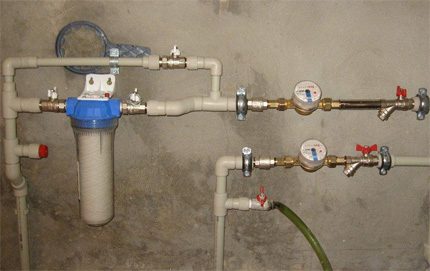

Просто устройство на водомерен възел за два водопровода. Въпреки това всяка схема за създаване на водомерни възли трябва да се изпълнява в съответствие с правилата и стандартите.

На линиите за гореща вода с температура до 90°С се предписва да се монтира измервателна апаратура на подаващия и циркулационния тръбопровод. При това циркулационният тръбопровод се оборудва допълнително с възвратен клапан.

По посока на движение в участъка преди водомера трябва да се монтират филтри – механични или магнитно-механични. Филтриращите елементи трябва да се поставят, като се вземат предвид допустимите загуби на налягане не повече от 50%.

На входа на студената вода монтажът на водомерите се извършва в помещения, до които има лесен свободен достъп, с изкуствено или естествено осветление, а температурата на околната среда не пада под 5°С.

Освен това, измервателните уреди за потребление на гореща/студена вода се препоръчва да се монтират на едно място. Монтажът на уредите трябва да осигурява удобен свободен достъп за отчитане на информацията.

Водомерите се монтират на подставки или скоби. Правилата изискват защита на водомерите от вибрации и механични напрежения, предавани от тръбопроводите.

Ако липсват условия за поставяне на водомерите в помещение, се допуска те да се поставят извън сградите, вътре в специални шахти. При това уредът трябва да бъде проектиран за експлоатация в наводнено състояние.

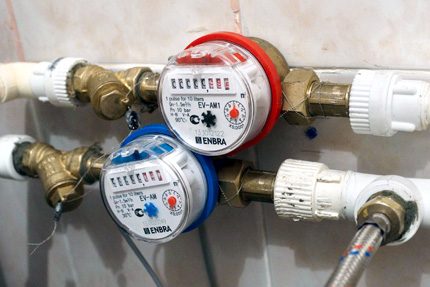

Водомери клас „А“, които се допуска да се монтират не само на хоризонтални участъци от водопроводните системи, но също така и на вертикални и наклонени.

Правилата допускат монтаж на вертикални или наклонени участъци, ако такъв монтаж е допустим според паспорта на уреда. За поставяне на вертикални участъци от тръбопроводи в жилищни помещения се допуска поставянето на водомери от групата на клас „А“.

Схемната обвръзка на водомерите предвижда:

• включване на кранове от двете страни на уреда;
• създаване на прави участъци тръби от двете страни на уреда;
• създаване на байпасна линия – само за студена вода.

Всички монтирани водомери, както и спирателната арматура (в отворено състояние) трябва да бъдат опломбирани.

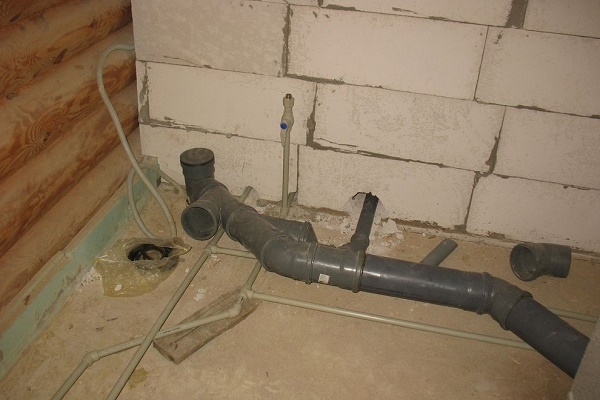

Оборудване на вътрешна канализация

В зависимост от предназначението на сградата се предвижда изграждане на вътрешна канализация:

• санитарно-битова – събиране и отвеждане на течности от битов характер, постъпващи от санитарни битови уреди (мивки, тоалетни, вани и под.);
• производствена – събиране и отвеждане на производствени отпадъчни води;
• дъждовна – събиране и отвеждане на води от атмосферни валежи.

За вътрешната битова канализация е характерно инсталирането на гравитационни тръбопроводи, като правило, скрити.

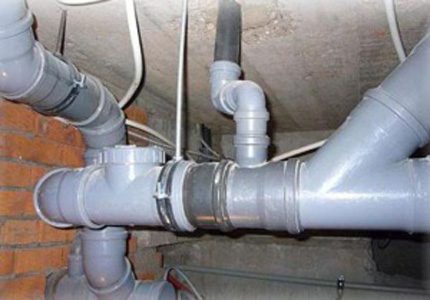

Разпределение на вътрешната канализация в сутерена на сградата. Съгласно нормите и стандартите, тук се допуска открит монтаж на канализационни тръби.

Производствените отпадъчни води могат да се отвеждат чрез открити лоткови системи, ако водите не отделят вредни газове, пари и не оставят неприятни миризми. Участъците от всяка канализация се препоръчва да се полагат строго праволинейно с определен наклон.

Норми за полагане и монтаж на линии

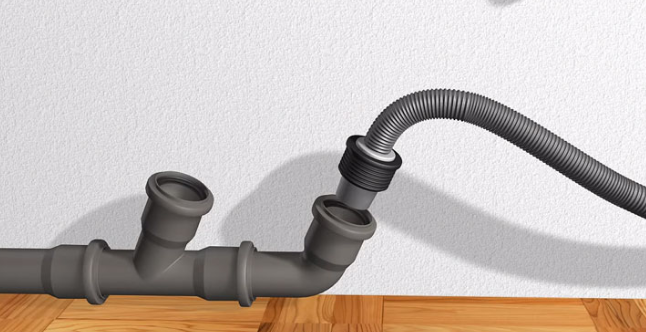

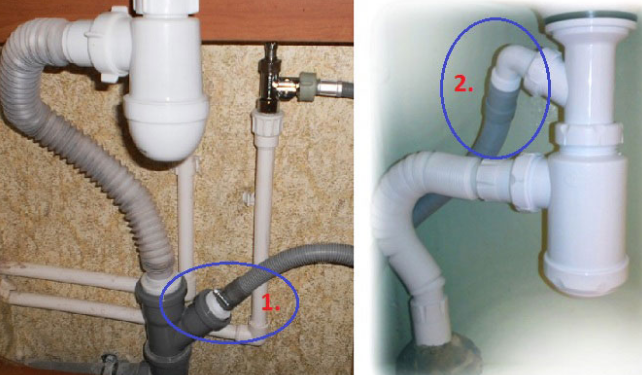

Отвеждащите тръбопроводи се свързват със стояците посредством наклонени кръстовини и тройници. Ако се извършва свързване на отвеждащи тръби от няколко санитарни прибора, разположени на една и съща височина, трябва да се използват само наклонени кръстовини.

Не е допустимо да се използват за отвеждане прави кръстовини, при условие че са разположени по хоризонтална ос.

Линиите на вътрешната канализация от безнапорен (напорен) тип трябва да се изработват на основата на тръби и арматура, чийто срок на експлоатация е не по-малък от 25 години. Техническата арматура трябва да осигурява стабилност на хидравличното съпротивление през целия срок на експлоатация на системата.

Препоръчва се да се използват канализационни тръби и съединителна арматура, изработени от полимери.

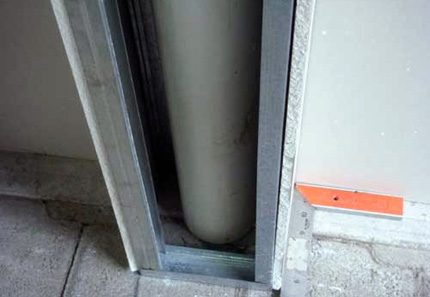

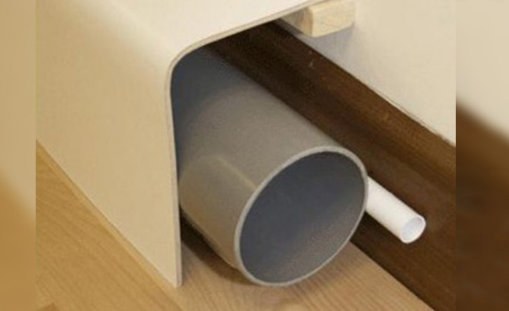

Канализационен стояк, скрит в короб. Според стандартите и правилата, коробът трябва да се изработва от негорими материали. Изключение прави материалът на подвижния лицев панел на короба – допуска се умерено горим.

По този начин, полагането на линиите на канализацията от полимерни тръби се осъществява при следните стандарти:

• скрито монтиране на стояците (в шахти, короби) с оборудване на лицев панел;
• материалът на шахтите и коробите е негорим;
• материалът на лицевия панел на шахтите и коробите съответства на група на горимост «Г2»;
• отворено полагане на полимерни тръби се извършва в мазетата на сградите;
• участъкът на стояка, който се издига над плочата на прекритието с 80-100 мм, се изолира и циментира със слой разтвор от 20-30 мм.

Забранено е да се извършва скрито (отворено) полагане на канализация вътре в стените, вътре в структурата на пода, под тавана на жилищни помещения от всякакво предназначение.

Допуска се да се включат няколко канализационни системи в структурата на многофункционални сгради за отвеждане на течности, които имат различна степен на агресивност на средата.

Разделянето на системите за битова и производствена канализация е задължително при условие на изходящи производствени отпадъчни води, които изискват пречистване, обработка и с последваща организация на оборотно водоснабдяване.

Вентилируеми стояци: изчисление и монтаж

Необходимо е да се предвиди създаването на вентилируеми стояци, които се присъединяват към точките на канализационните линии, разположени по горния хоризонт. Канализационните вентилируеми стояци трябва да се извеждат навън чрез преминаване през покрива на сградите.

На сгради с плосък и скатен неизползваем покрив фанова тръба се монтира, като се издига над нивото на покрива не по-ниско от 200 мм. В този случай точката на изход на тръбата на вентилируемия стояк трябва да се отдалечава от близките прозорци на разстояние не по-малко от 4 м.

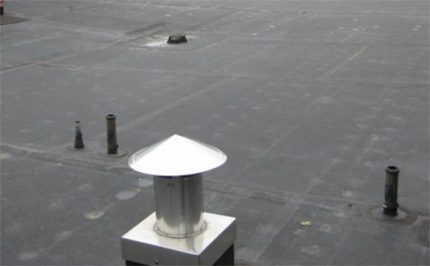

На преден план се намира изходът на въздушната изпускателна вентилационна система, а малко по-нататък са разположени два изхода на вентилируеми канализационни стояци.

На експлоатирани покриви изходът на вентилирания щранг трябва да се издига над покрива с не по-малко от 3 м и да обединява не по-малко от 4 отделно взети щранга. Допуска се всеки отделен щранг да се издига под нивото на експлоатирания покрив, но в такъв случай трябва да се внедри обратен вентилационен клапан, който пропуска въздух само навътре в тръбата.

Клапанът трябва да се монтира на нивото на санитарно-техническите уреди, разположени на най-високия хоризонт на канализационната система.

Изчислителният брой на вентилираните щрангове (кратност на въздухообмена) се определя по формулата:

N=kW/Q,

където:

• N – брой щрангове;
• k – кратност на въздухообмена на щранг, л/ден (норма за изчисление 80-100);
• W – обем на канализационната мрежа, м³;
• Q – дневен обем на мръсния въздух на изхода от щранга, м³ (за изчисление 320).

Минимално възможното задълбочаване на канализационните тръби трябва да се определя, като се вземат предвид действащите постоянни и временни натоварвания. Ако съществува риск от повреда на тръбопроводите от механични натоварвания, те трябва да бъдат защитени.

На участъци, където съществува риск от спадане на температурата на външната среда до отрицателни стойности, трябва да се приложи изолация.

Полагането на канализационни тръби в система, направена без стандартно изчисление, се допуска с наклон, изчислен по формулата:

1/D,

където D – диаметър на използваните тръби.

За мрежи вътре в жилищни (битови) помещения дълбочината на полагане на канализационните тръбопроводи трябва да бъде не по-малко от 100 мм от горната част на тръбата до нивото на пода. Недопустима е промяна на наклона на участъци от отвеждащи хоризонтални тръбопроводи.

Вътре в сградите се изисква инсталиране на санитарно-технически уреди (приемници на отпадъчни води). Броят на такива устройства се определя от архитектурно-строителния проект на обекта. Всички санитарно-технически уреди задължително се оборудват с хидрозатвори (сифони) – устройства, блокиращи излизането на газовата среда на канализацията вътре в помещенията.

Изводи и полезно видео по темата

Опит в обустройването на системи за водоснабдяване и канализация в частен дом:

В процеса на строителство или ремонт на водопроводни и канализационни мрежи е необходимо да се ръководим от правила, норми, стандарти. Спазването на технологичните препоръки, следването на стандартите и нормите – това е гаранция за изграждане на ефективни и дълготрайни комуникации.
