Канализационна помпена станция (КНС): видове, устройство, монтаж и обслужване

В ситуации, когато не е възможно да се осигури необходимият наклон на канализационната тръба, гравитачната схема за отвеждане на отпадъците не действа. В тези случаи е незаменима канализационна помпена станция, която осигурява безпрепятствено отвеждане и преработка на отпадъците.

Съществуват два вида агрегати: мини-станции и пълнофункционални комплекси за обслужване на дома. Ще разберем на кой вариант е по-добре да се даде предпочитание, кои характеристики трябва да се вземат предвид при избора. Освен това ще опишем стъпка по стъпка технологията на монтаж и правилата за експлоатация на канализационната станция.

Сфери на приложение и предназначение на КНС

Канализационната помпена станция (КНС) е цялостен комплекс от хидротехническо оборудване, който е предназначен за изпомпване на дъждовни води, промишлени и битово-стопански отпадъци, когато гравитачното им отвеждане е невъзможно.

Помпените станции могат да имат допълнителна хоризонтална кухина за разпространение на утайката върху по-голяма площ, което позволява по-рядко да се извършва почистване от тиня.

КНС се използва предимно в следните случаи:

1. Геодезичното ниво на резервоари и тръбопроводи, от които се отвеждат отпадъците, е разположено под канализационния колектор или изгребната яма.
2. Липса на физическа възможност да се организира праволинейно гравитачно отвеждане на отпадъците или малък наклон на канализационната тръба, заплашващ от редовното ѝ запушване.
3. Далечно разположение на изгребната яма или централния колектор от източника на отпадъчни води.

С КНС се оборудват вилни селища, къщи извън града, както и промишлени обекти, разположени далеч извън града и отдалечени от централизираната канализационна мрежа.

Класификация на канализационните станции

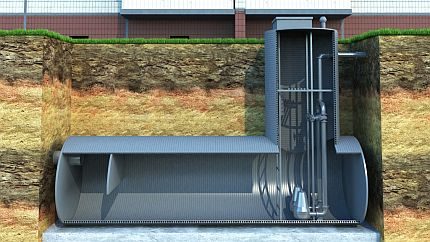

Размерите на битовите канализационни помпени станции могат да бъдат най-различни. Те могат да се поместват непосредствено зад тоалетната чиния и веднага от нея да изпомпват отпадъците в необходимото направление, а могат да имат вид на вкопани в земята хоризонтални цистерни с обем десетки кубични метра.

Но не само по размери се различават КНС. По-долу са дадени класификации на помпените станции за канализация по различни параметри.

По тип на инсталация:

1. Вертикални.
2. Хоризонтални.
3. Със самозасмукващи помпи.

Последният тип КНС предполага принудително подаване на отпадъчни води в корпуса на станцията и отстраняването им от него след пречистване.

По тип разположение спрямо земята:

1. Вкопани.
2. Наземни.
3. Частично вкопани.

Резервоарът на КНС с датчици, канализационни помпи и спирателна арматура може да се намира в земята, а системата за автоматично управление – на повърхността.

По схема на управление на оборудването:

1. С ръчно управление. Включването и изключването на модулите на оборудването става при необходимост от обслужващ персонал, който самостоятелно проверява пълнотата на канализационния резервоар.
2. Дистанционни. Използва се система за мониторинг на състоянието на резервоара, данните от която се извеждат на отдалечен управляващ пулт.
3. Автоматични. Управлението се извършва автоматично с помощта на датчици и релета, разположени директно в корпуса на помпената станция или до него.

КНС с ръчно управление са най-евтините, но изискват лично участие на човек. Те се използват основно в крайградски дачи и къщи с малък разход на вода.

По характер на отпадъчните води:

1. За битови отпадъчни води. Предназначени за експлоатация в стандартни условия.
2. За промишлени цели. Изработват се от материали с повишена устойчивост към химически агресивни среди и термично въздействие.
3. За дъждовни канализации. Оборудват се с допълнителни системи за пречистване.
4. За утаечни отпадъчни води. Използват се най-често в промишлени пречиствателни съоръжения. Снабдени са с допълнителни устройства за обработка на утаечни отлагания.

При избора на модел КНС е по-добре да се ориентирате не по класификацията, а по препоръките на специалисти, които ще подберат оптималната система за конкретния дом.

Правила за избор на оборудване

По-нататък ще бъдат анализирани критериите, като се вземат предвид, които е необходимо да се избере канализационно помпено оборудване за частно ползване. Разглеждането на промишлени инсталации не е в обхвата на този обзор.

Целта при покупка на КНС е придобиване на оборудване, оптимално по мощност и други характеристики. Няма смисъл да се надплаща за системи, които ще работят на 10–20% от проектната мощност.

При избора на КНС се вземат предвид следните параметри:

1. Максимален дебит на преработваните отпадъчни води.
2. Транспортно разстояние.
3. Разлика в геодезичните нива между входящата тръба и изхода на напорния маркуч.
4. Степен на замърсяване, фракционен състав и структура на битовите отпадъчни води. Съществуват канализационни помпени станции (КПС), които смилат едрите фракции на включенията, предотвратявайки запушвания в помпеното оборудване.
5. Нивото на изискваното пречистване на отпадъчните води.
6. Габаритите на оборудването.

Няма единна формула за изчисляване на производителността на помпеното оборудване, затова алгоритъмът за изчисление и необходимите показатели трябва да бъдат посочени в инструкцията към закупуваната канализационна помпена станция (КПС).

Типичен проект за изчисляване на производителността на помпеното оборудване включва следните етапи:

1. Определяне на дневното потребление на вода и обема на отпадъчните води.
2. Изграждане на ориентировъчна графика на постъпване на канализационните отпадъчни води през денонощието.
3. Изчисляване на минималния и максималния канализационен поток.
4. Определяне на изискваната производителност на КПС, като се вземе предвид замърсеността на отпадъчните води.

След определяне на горепосочените параметри може да се започне с избора на подходящо оборудване.

Върху цената на КПС влияят марката на производителя, ремонтопригодността на изделието, възможността за сервизно обслужване. Особено не се препоръчва закупуването на евтини помпи, ако се предполага ежедневната им употреба и при това липсват резервни резервоари или допълнителна помпа за отвеждане на отпадъчните води.

Устройство и принцип на работа на КНС

Устройството на съвременните КПС следва да се разглежда в два основни варианта:

• сололифт;
• канализационна станция за дома или вила.

Няма принципни разлики между тези устройства. Но сололифтите представляват цялостно готово оборудване, което може да се купи онлайн и да се свърже самостоятелно, а канализационните станции се формират от отделно продавани части за конкретен проект на външна канализация.

Компактни мини-станции

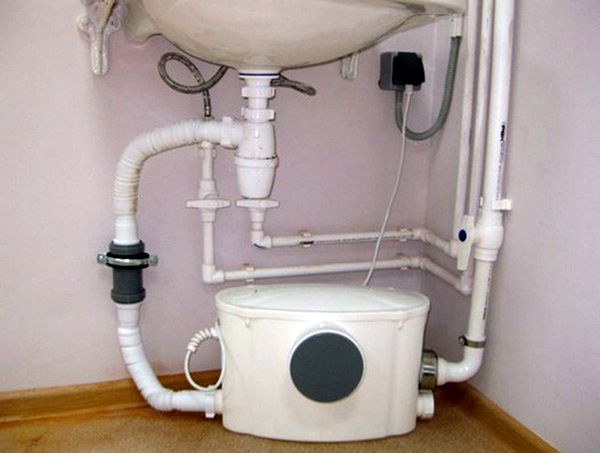

Преносимите КПС от типа «Сололифт» имат компактен вид и се монтират в близост до санитарното оборудване. Тя се инсталира или в мазето на къщата, или в самата тоалетна.

Сололифтът осигурява отвеждане на канализационните отпадъчни води при постъпването им в корпуса на устройството (+)

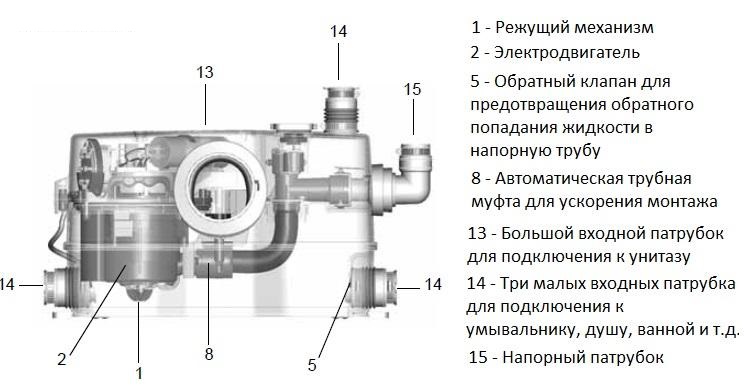

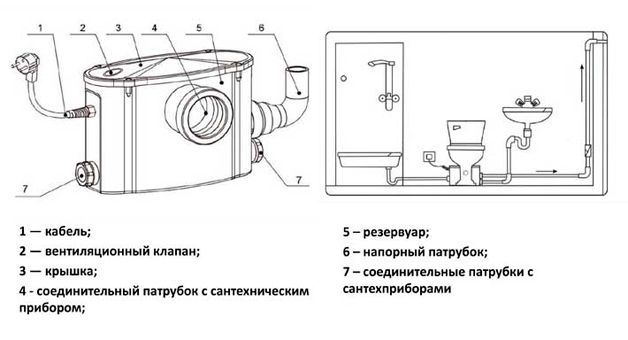

Основните конструкционни възли на сололифта са:

• херметичен корпус с патрубки и отвори;
• двигател;
• работно колело с режещ ръб;
• автоматика.

При постъпване на вода в устройството автоматиката задейства и двигателят се включва. В резултат на това течността се изпомпва от вътрешния резервоар в напорната тръба. Работното колело допълнително смила едрите фрагменти за ефективно отвеждане на суспендираните частици и предотвратяване на запушване.

При свързване на голям брой канализационни отклонения към мини-КПС с помощта на тройници е необходимо да се има предвид, че производителността на помпата може да не е достатъчна за изпомпване на постъпващата течност (+)

Корпусът на сололифта може да има 2-5 отвора за свързване на санитарни уреди. Отгоре на устройството се намира въздушен клапан, който осигурява засмукване на въздух отвън при работа на помпата. Това предотвратява срив на хидрозатвора в сифоните на домашното оборудване.

Производителността на портативна мини-КНС е стандартна и се изчислява теоретично въз основа на броя на подвеждащите тръби. След закупуване на оборудването е достатъчно да свържете напорен маркуч и канализационни тръби към корпуса на сололифта, а след това да го включите в контакта.

КНС за къща извън града

Помпена станция за частен дом обикновено има внушителни размери и се вкопава в земята. Готови конструктивни решения от този тип няма да намерите в интернет, а за определяне на ориентировъчната цена на оборудването е необходимо да се обадите на мениджърите на магазините или да оставите заявка на сайтовете на продавачите.

По-трайни са съдовете от стъклопласт и пластмаса. Те не изискват никаква поддръжка и ще издържат поне 50 години. Станцията представлява запечатан съд с помпи вътре.

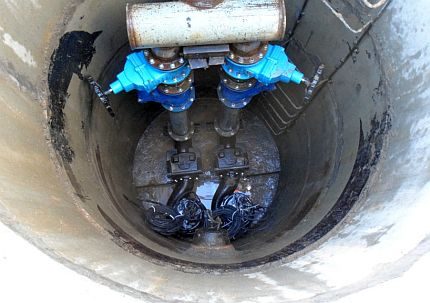

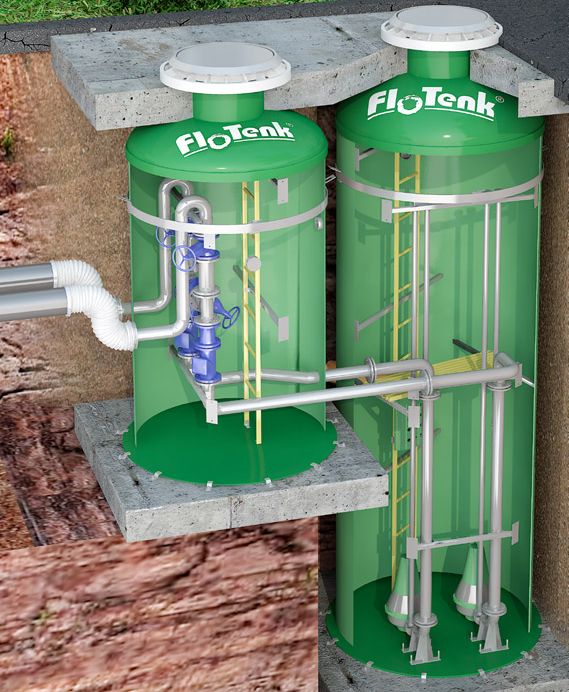

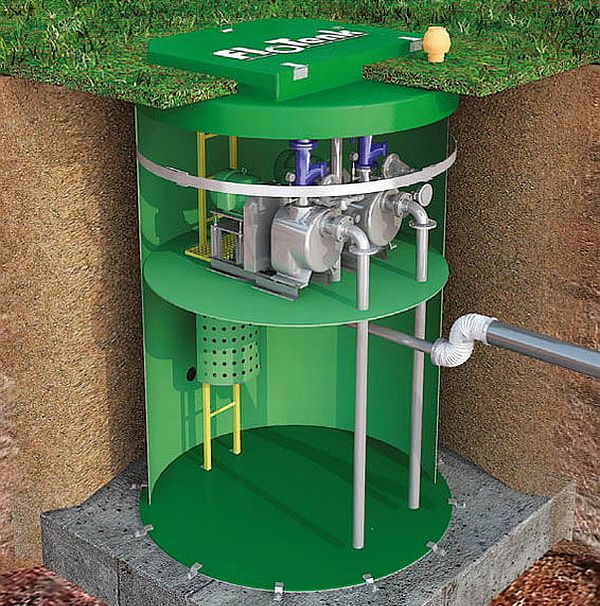

Основните елементи на КНС за дома са:

1. Накопителен резервоар от пластмаса, стъклопласт, бетон или метал с обем от няколко кубични метра.
2. Фекална помпа. В ежедневно работещите станции се поставят две помпи: работна и резервна, задачата на които е да издигат отпадъчните води до определено ниво за по-нататъшното им придвижване по тръбите гравитачно.
3. Система от самотечни водопроводи (подвеждащи и напорни отвеждащи), които обединяват вътрешната канализация, КНС и последващия колектор. Системата е снабдена със задвижки и възвратен клапан, който позволява на течността да тече само в една посока.
4. Автоматика с поплавкови превключватели. Препоръчва се едновременна инсталация на 3-4 поплавъка, всеки от които може да включва помпата. Те не са скъпи, затова не си струва да пестите от тях.

Големите домашни КНС имат принцип на работа, който се различава донякъде от този на сололифта. Резервоарът за отпадъци се заравя в земята и се свързва към отточната тръба на вътрешната канализация. При достигане на нивото на канализационните отпадъчни води, зададено чрез настройката на нивото, поплавковият механизъм затваря веригата и включва помпата.

Изпомпването на водата спира едва при достигане от поплавъка на ниво, много по-ниско от това, което доведе до включването му. Такава схема позволява по-рядко включване на помпеното оборудване, намалявайки експлоатационните натоварвания.

Допълнителните поплавъци са предназначени за включване на резервната помпа. Нивото на водата за тяхното стартиране се задава малко по-високо, отколкото за основната помпа.

Това позволява да се подсигурите и да включите резервното оборудване само в случай на повреда на основното.

Допълнително КНС могат да бъдат оборудвани с такива устройства:

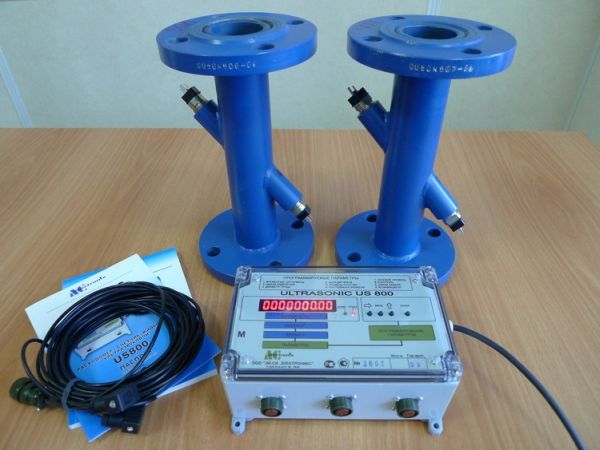

• разходомер;

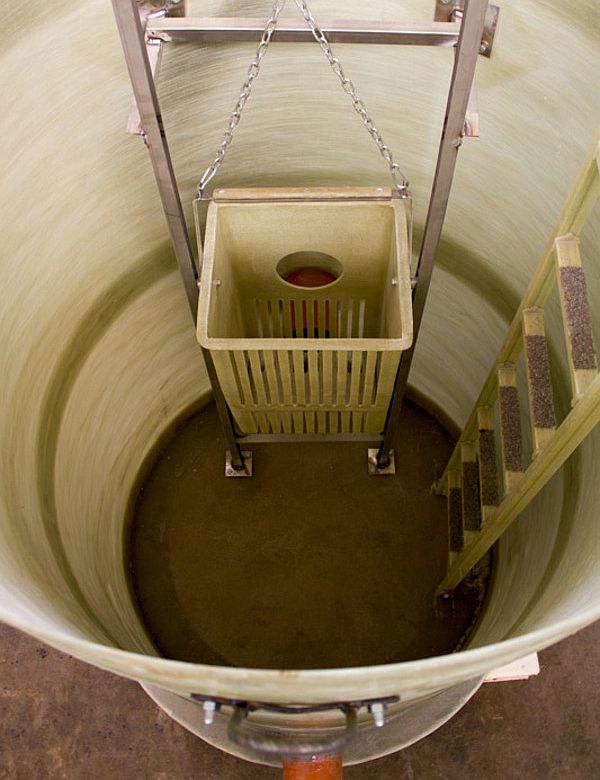

• решетъчни съдове за филтриране на едри отпадъци;

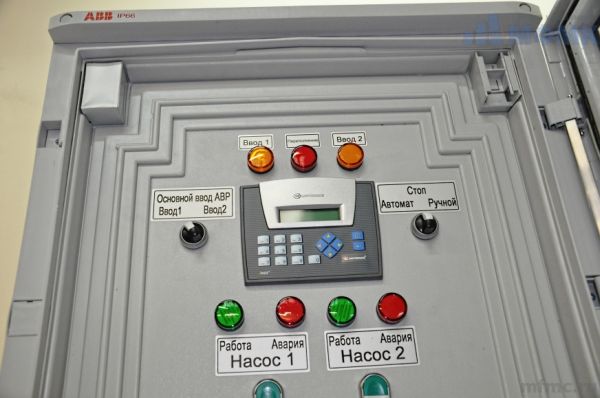

• шкафове за управление и регулиране;
• стълба за слизане в резервоара;
• вихров регулатор на потока;
• сорбционни филтри.

Изборът на комплект оборудване трябва да се извършва само под контрола на специалисти. Това ще позволи да се подберат компоненти с характеристики и производителност, които максимално си съответстват.

Инструкция за монтаж на КНС

Монтажът на битови КНС се извършва изключително от квалифицирани работници, поради високите изисквания за точност на работите и спазване на последователността на действията.

Нарушаването на правилата може да доведе до повреда на резервоара или на тръбите, които се свързват с него. По-нататък ще бъде разгледана поетапна инструкция за инсталиране на КНС за хора, които желаят да го направят сами.

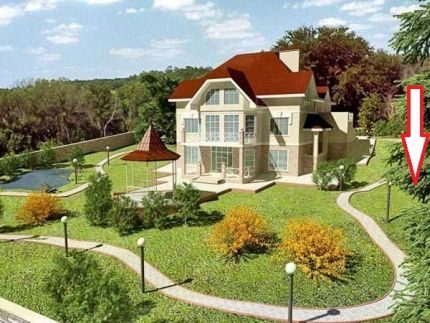

Стъпка №1. Извършва се избор на място за инсталиране на КНС. СНиП-овете изискват резервоарът да бъде вкопан минимум на 20 м от стените на жилищна сграда. Ако геодезичните нива позволяват, е желателно да се избере по-високо място, за да не се натрупват много подземни води под станцията.

КНС не трябва да се инсталира на фасадната страна на къщата, около детски площадки и в близост до зони за пикник.

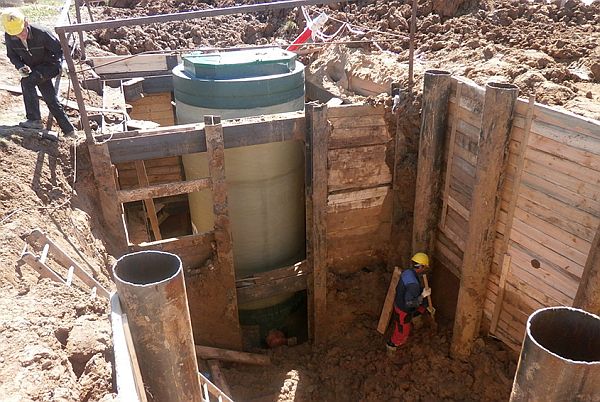

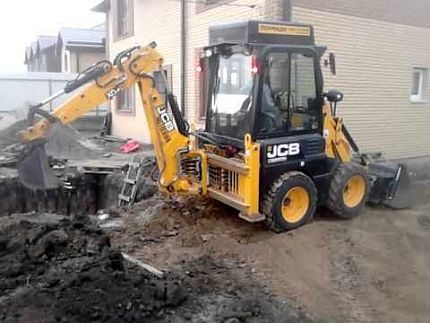

Стъпка №2. Изкопава се яма, като се вземат предвид диаметърът на резервоара и мястото за удобно извършване на монтажните работи. Ако почвата се изважда с багер, трябва да се спрат работите на 20-30 см над проектната кота. След това земята трябва да се извади ръчно с лопата, за да се запази целостта на почвата.

При изкопаване на яма за канализационен резервоар не е необходимо тя да бъде огромна. Достатъчен ще бъде диаметър с 1,5-2 метра по-голям от размера на самия резервоар.

Стъпка №3. Извършва се избор на тип фундамент за инсталиране на КНС и неговия монтаж. За целта след изкопаване на ямата се извършва оценка на водността на почвата. Ако почвата е суха, може да се направи кофраж и да се излее с 30-сантиметров слой бетон.

А ако в ямата постоянно се просмукват подземни води, тогава за фундамент е подходяща само готова стоманобетонна плоча с дебелина не по-малко от 30 см.

Бетонната основа трябва да бъде строго хоризонтална, затова при полагането на готовата бетонна плоча трябва предварително да се погрижите за това.

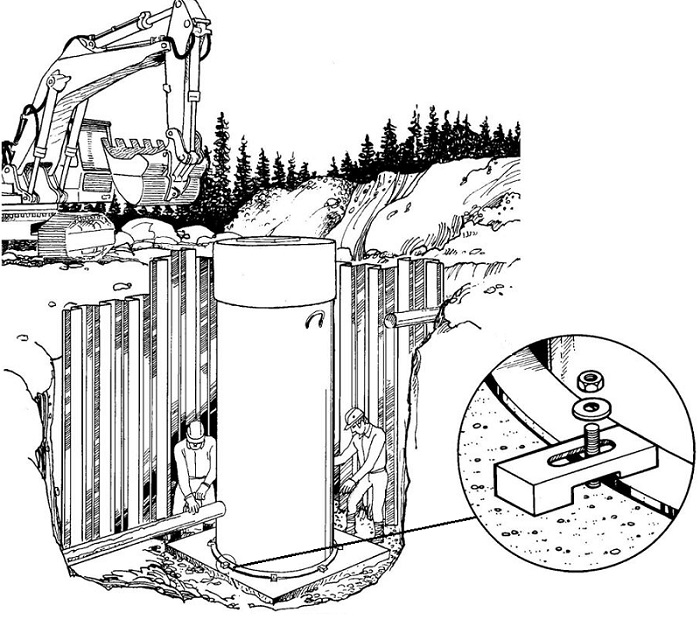

Резервоарите на помпената станция за отпадни води (ПСОВ) имат пола или лапи за закрепване към фундамента. Като крепеж се използват анкерни болтове, макар че при изливане на бетон върху почвата могат да се вградят в сместа и метални пръти, върху които после да се постави закрепването на резервоара.

Не трябва да се пести от размерите на анкерните болтове. Оптималната им дължина е 200 мм, а диаметърът – 20 мм. А металните пръти преди полагане в течния бетон трябва да се огънат на кука или на буквата Г (+)

Стъпка №4. Извършва се монтаж на резервоара на ПСОВ върху фундамента, неговото закрепване и свързване към отточната тръба на вътрешната канализация на къщата. При вертикален тип станция и голямо количество подземни води се изисква натоварване на резервоара с бетон. За целта около резервоара се излива бетон на 20 см над нивото на първото ребро на твърдост на станцията.

Трябва да се има предвид, че след изливането на бетона подмяната на резервоара ще бъде невъзможна, затова е необходимо да се изчисли неговият обем, като се вземе предвид разширяването на къщата и увеличаването на броя на нейните обитатели.

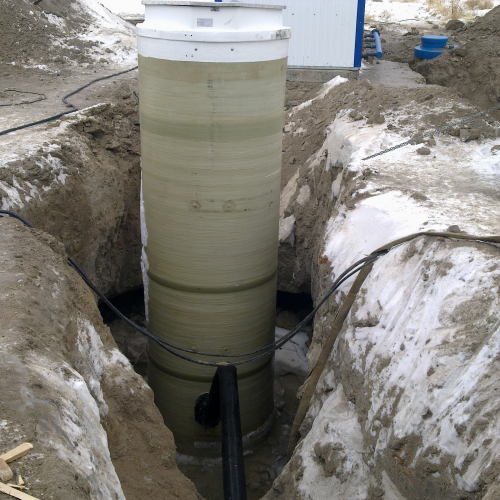

Стъпка №5. Извършва се засипване на станцията с дребна почва, максималният размер на зърната на която е 32 мм. Всеки слой пръст трябва да бъде не повече от 50 см. След засипване на поредния пояс, той се залива с вода за слягане и се уплътнява.

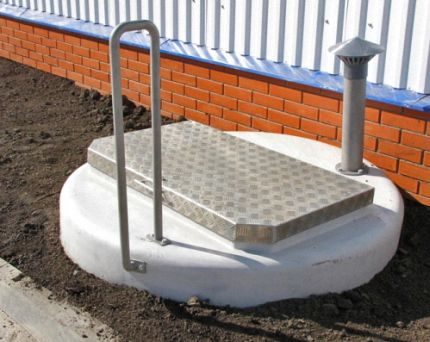

На това външният монтаж на ПСОВ завършва. След закрепването в почвата вътре в станцията се инсталират помпи, датчици, възвратни клапани и друго спомагателно оборудване.

С цел безопасност люковете на канализационните резервоари се препоръчва да се заключват, тъй като по време на игра децата могат да се скрият в тях и да загубят съзнание.

Не е излишно да се изгради в къщата система за аварийно известяване за критично ниво на битови отпадъчни води в резервоара, което ще предупреди за неизправности в работата на станцията.

Типични монтажни грешки

Поради неправилен монтаж на резервоара, неговия наклон или неправилно засипване може да настъпи повреда на стените на резервоара, патрубките или подходящите тръби. Такива проблеми заплашват с ръчно изкопаване на резервоара и немалки финансови разходи.

Затова трябва да се разгледат типичните грешки предварително, за да не се повторят при монтажа на собствена ПСОВ.

1. Неправилно засипване на почвата. Вероятни грешки: запълване с мръзнала почва или едри камъни, липса на послойно уплътняване. Последицата може да бъде слягане на земята с повреда или изместване на вътрешния тръбопровод.
2. Различен тип засипване от различни страни. Ако от едната страна изсипят в ямата камион пясък, а от другата – пръст, то с времето може да настъпи изкривяване на резервоара с повреда на външните тръби или на самия резервоар.
3. Неправилна оценка на количеството подземни води, поради което настъпва силно слягане на цялата КНС с разкъсване на тръбите и повреда на резервоара.
4. Използване на клинове за изравняване на фундаментни плочи. Последицата може да бъде постепенно изместване на резервоара настрани с разкъсване на тръбите.

Само хора с геодезическо образование и опит в монтажа на подобни конструкции могат да оценят правилността на монтажа на КНС. Затова не си струва да се доверява монтажът на това скъпо оборудване на неспециализирани организации.

Обслужване на външни КНС

Канализационната помпена станция не е оборудване, което може да се инсталира и просто да се задоволява с работата му. Резервоарът и помпите изискват редовен преглед.

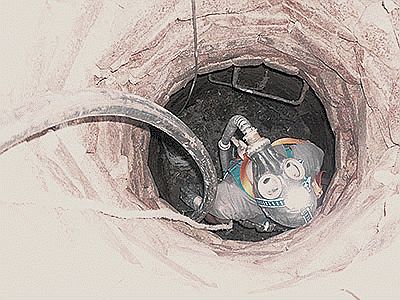

Строго е забранено да се слиза самостоятелно в резервоара или да се извършват работи по неговото почистване!

Вдишването на канализационни газове може да предизвика внезапна загуба на съзнание и смърт, ако човекът не бъде изведен на чист въздух в рамките на няколко минути.

Най-изгодният вариант за редовно почистване на канализационния резервоар е закупуването на противогазова маска с принудително подаване на въздух от повърхността.

При покупка на КНС е желателно веднага да се подпише договор за нейното обслужване.

За достъп до резервоара и проверка на оборудването станциите имат люк, а дълбоките резервоари – още и стълба за слизане.

Ежемесечно или ежеквартално сервисната служба трябва да:

• провери автоматиката;
• диагностира работата на основната и резервната помпа, да провери нивата на масло в тях;
• извлече заседналите отпадъци от филтрите;
• отстрани тинестите отлагания от дъното.

В случай на спешни аварийни ситуации е възможен самостоятелен преглед на резервоара, но той трябва да се извършва в присъствието на помощници, с въжена предпазна екипировка и в респиратор.

Изводи и полезно видео по темата

За пълно разбиране на процеса на монтаж на канализационните станции и на протичащите в тях хидродинамични процеси се препоръчва да се запознаете с представените по-долу видеоклипове.

Принцип на работа на КНС:

Принцип на работа на вътрешнодомова мини-станция за препомпване на канализационни води:

Монтаж на битова канализационна станция със среден размер:

Помпеното оборудване на канализационните помпени станции е проектирано за безпроблемна работа в продължение на 8-10 години, а системата от резервоари и тръбопроводи може да издържи до половин век.

Ето защо, след като закупите и инсталирате КНС веднъж при построяването на къщата, можете да осигурите комфортно функциониране на канализационната система в продължение на десетилетия.
