Помпа-измелчител за тоалетна чиния: устройство, принцип на работа и правила за инсталиране

Несполучливото разположение на инженерните комуникации може да развали плановете за създаване на удобна планировка. Всички са свикнали с това, че съществуват норми, които регламентират разстоянието от канализационния щранг до тоалетната и други санитарни уреди. Затова собствениците на санитарни помещения трябваше да се примиряват с текущото положение.

Едва след като се появи специална помпа за тоалетна, оборудването стана възможно да се разполага във всяка точка на дома. Съгласете се, приспособлението може да се окаже доста полезно, особено за помещения с нестандартни форми и размери.

Да разберем какво е това чудо-устройство, каква е неговата конструкция и принцип на действие. Освен това предлагаме подробен преглед на различни агрегати, алгоритъм за техния избор и монтаж. Такава информация ще бъде находка за тези, които възнамеряват да купят и монтират раздробител за тоалетна.

Какво е принудителна канализация

Стандартната вътрешна канализационна система на частен или многофамилен жилищен блок е устроена по гравитачен принцип. Това означава, че отпадъчните води от тоалетната и други санитарни уреди под действието на силата на тежестта или «гравитачно» се насочват към канализационния щранг.

За безпроблемна работа на системата са необходими определени условия: правилно изчислено разстояние от тоалетната до щранга, подходящ наклон на тръбопровода и други.

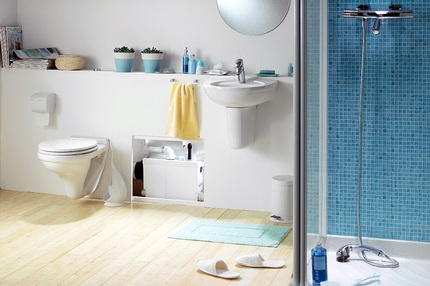

Помпите с раздробител – компактно оборудване, което позволява да се изгради принудителна канализация при всякакви условия.

При тяхното нарушаване скоростта на отпадъчните води се забавя и се появяват запушвания. За предотвратяване на подобна ситуация се използва принудителна канализация. За изграждането ѝ в системата се монтира помпа, чиято основна функция става принудителното подаване на отпадъчните води в тръбопровода.

Помпата с раздробител, понякога наричана сололифт, освен това допълнително раздробява и едрите включения, присъстващи в отпадъчните води.

Устройството е компактно, но притежава достатъчно висока мощност. То е способно да отвежда отпадъчни води до 5-7 м във вертикална посока и до 100 м в хоризонтална. Височината на повдигане на отпадъчните води е особено важна в случая, когато се планира изграждане на санитарно помещение, разположено под нивото на канализацията.

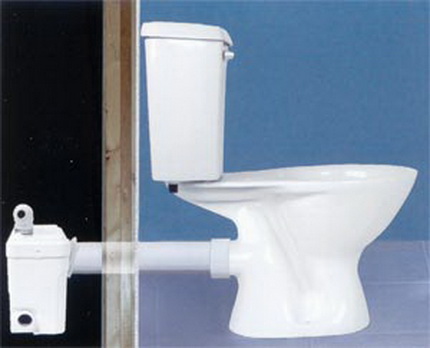

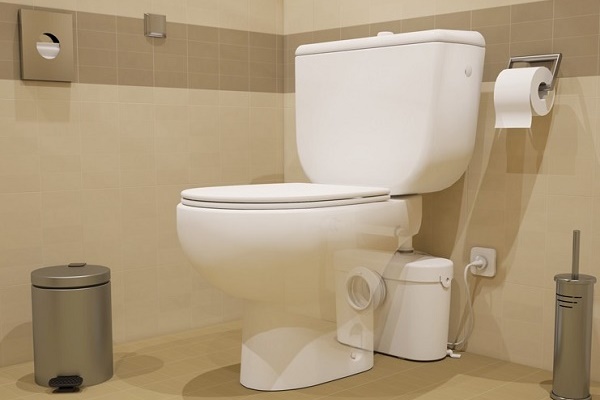

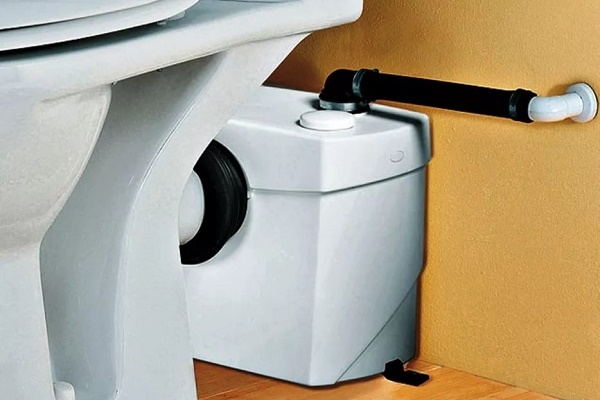

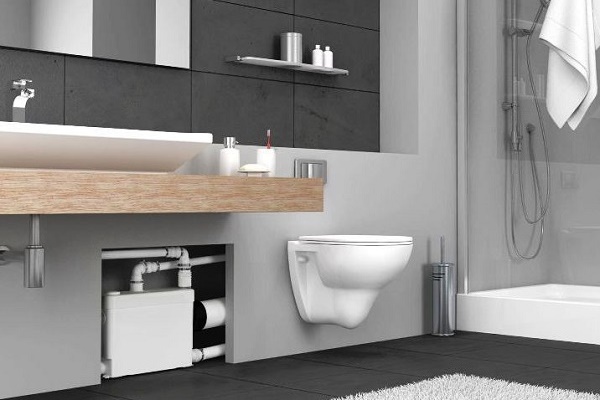

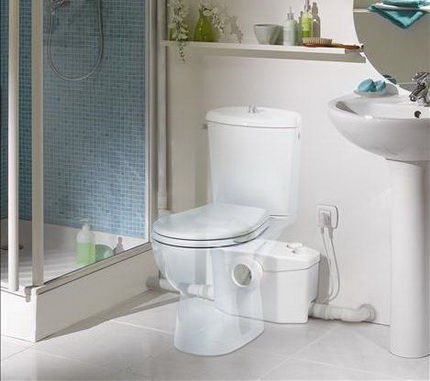

Малките размери на сололифта позволяват да бъде поставен зад тоалетното казанче или дори вътре в него.

Конструкция и принцип на работа на помпата с раздробител

Стандартна помпа от този тип представлява система за преместване на течности, затворена в пластмасов корпус, оборудвана с лопатки за смилане на едри включения. Уредът задължително се свързва към канализационната система и електрозахранването.

Шредерът обикновено се монтира в горната половина на корпуса на помпата. След като отпадъчните води попаднат в резервоара с лопатките, твърдите включения се задържат там, а течността преминава нататък.

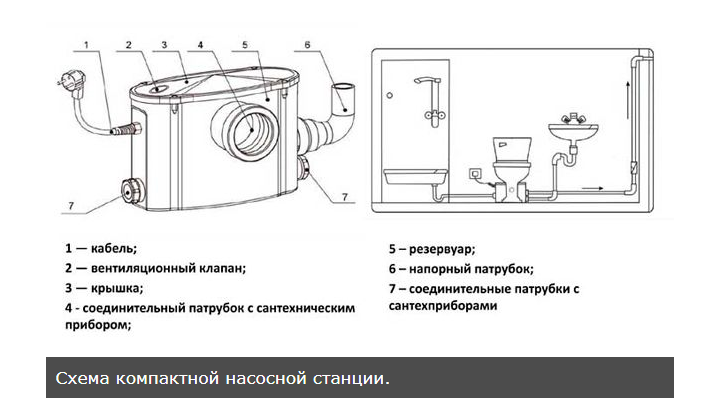

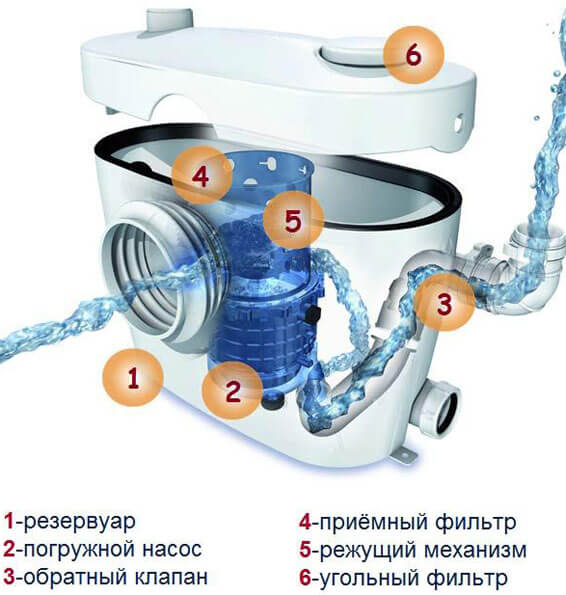

На фигурата е представена схема на санитарна помпа с шредер за тоалетна (+).

В зависимост от модела на устройството са възможни два варианта. Ако уредът е оборудван с поплавков прекъсвач, масата ще се натрупва до определен обем. В други случаи шредерът ще се стартира незабавно.

Във всеки случай, след като лопатките се активират, те започват да режат включенията, превръщайки ги в хомогенна маса, която помпата ще изтласка до канализационния щранг.

В продажба могат да се намерят модели, при които шредерът е разположен под помпата. Трябва да признаем, че такива устройства работят по-неефективно, тъй като поради конструктивни особености лопатките смилат твърдите включения недостатъчно добре.

При покупка на устройството това трябва да се вземе предвид. Помпата задължително се оборудва с обратен клапан, който предотвратява връщането на отпадъчните води.

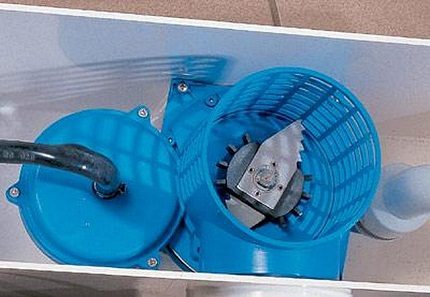

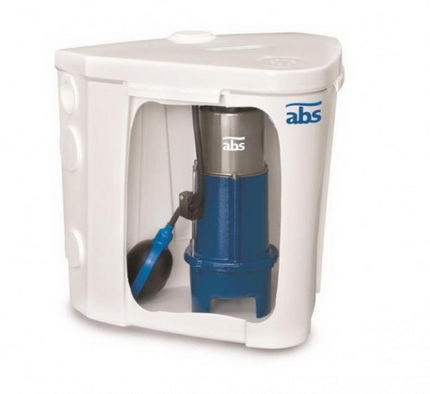

Вътре в резервоара се намира режещ блок, оборудван с метални ножове. Неговата задача – смилане на едри включения в отпадъчните води. Получената маса се изтласква към канализационния щранг.

За какво всъщност е необходима такава помпа?

Трябва да признаем, че използването на помпа позволява да се решат най-сложните въпроси в обустройването на канализационната система. Към тях спада преместването на тоалетната на практически произволно разстояние от щранга, монтиране на санитарна техника в помещение, разположено под нивото на канализацията, и много други.

За неоспорими предимства на използването на помпи могат да се смятат:

• Ефективно предотвратяване на запушвания в канализационната система. Благодарение на това, че отпадъчните води в тръбите се изтласкват, а не се движат гравитачно, те нямат възможност да се натрупват и да образуват запушвания.
• Възможност за използване на тръби с малък диаметър за изграждане на канализационната система.
• По-малък разход на вода от тоалетното казанче.

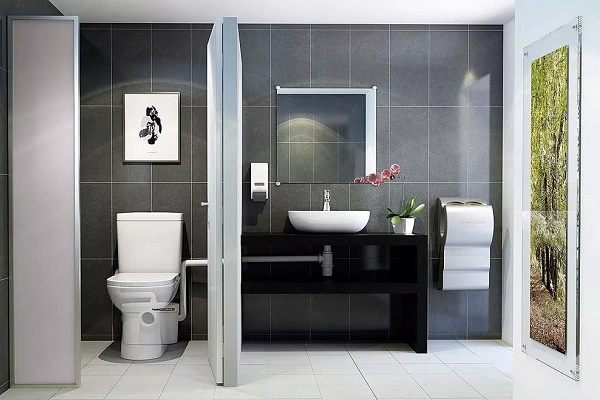

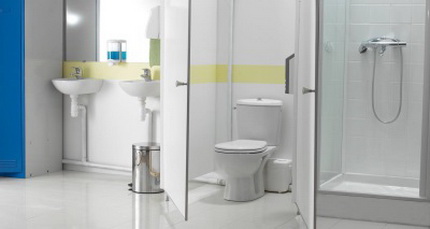

• Възможност за поставяне на санитарно оборудване на всяко място в апартамента.

Освен това помпите с шредери работят почти безшумно, особено онези модели, в които се използва качествена изолация. Те не създават дискомфорт и не пречат на почивката през нощта.

Има и определени неудобства, свързани с работата на уредите. Устройствата са енергозависими, поради което могат да функционират само при наличие на електричество, което не винаги може да е възможно в условията на къща извън града, например.

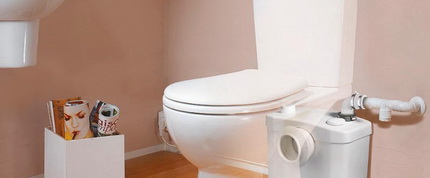

Санитарните помпи са достатъчно компактни и се поставят непосредствено зад тоалетната. На фигурата е представена стандартна схема за разполагане на уреда.

Освен това помпите трябва редовно да се обслужват. А именно да се почистват. В зависимост от модела това ще трябва да се прави ръчно или да се използват специални химически разтворители.

Ако това не се прави, устройството може да се запуши, което веднага ще се отрази на работата му. Между другото, съществуват и самочистещи се модели, които не се нуждаят от почистване, но тяхната цена е малко по-висока.

Информация за помпи за изграждане на принудителна канализация на частна къща е представена в статии:

1. Канализационни помпи: видове, как правилно да изберете + особености на експлоатацията
2. Битови канализационни помпени станции: видове, конструкция, примери за монтаж

Видове оборудване

Промишлеността произвежда няколко разновидности помпи за тоалетни. Всяка от тях има определена област на приложение и особености на експлоатация. Нека разгледаме уредите по-подробно.

Уреди за студени отпадъчни води

Предназначени са за работа с течности, чиято температура не надвишава 40°C. Трябва да се има предвид, че някои елементи на оборудването могат да се повредят от контакт с горещи отпадъчни води.

Затова в никакъв случай не трябва да се свързват към оттичането на вана или душ кабина. Различават се два вида такива уреди. Единият предполага наличие на шредер, а другият – не.

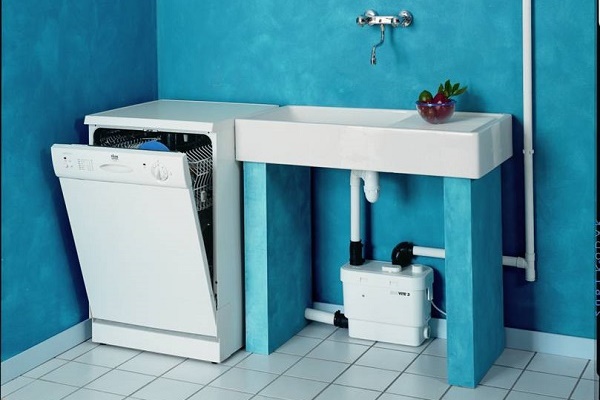

Първите могат да се използват както само за тоалетни, така и за комбинирани свързвания, които могат да включват мивка, биде, тоалетна и т.н. Вторите не могат да се използват за работа с тоалетни.

Нещо повече, при използването им е необходимо да се следи за отпадъчните води, за да не попаднат големи включения в помпата. За монтажа на устройствата се използват специални преходни муфи, които също са чувствителни към високи температури.

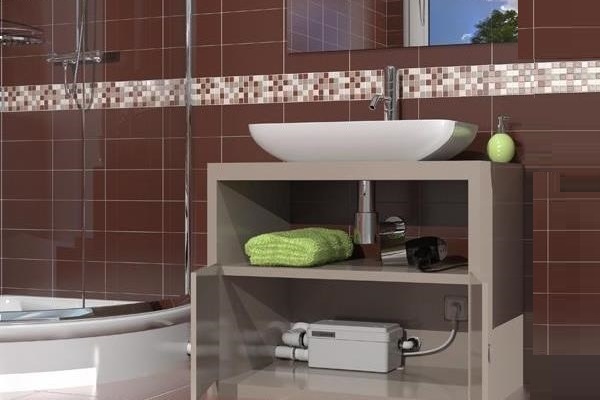

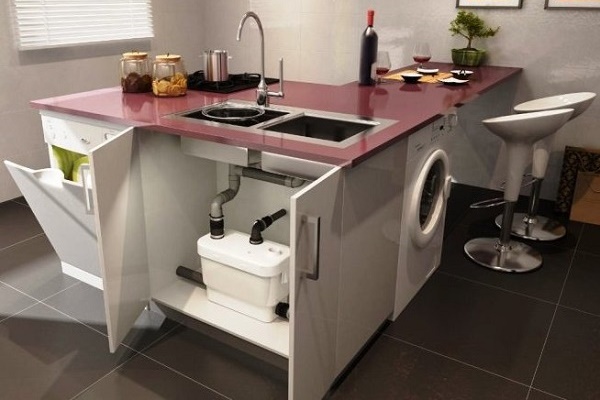

В продажба могат да се намерят санитарни помпи, предназначени за поставяне вътре в тоалетното казанче. Това могат да бъдат модели, предназначени за изпомпване както на горещи, така и на студени отпадъчни води.

Уреди за горещи отпадъчни води

Оборудването може да функционира нормално, като изпомпва отпадъци, чиято температура не надвишава 90°C. Тази стойност обаче може да варира в зависимост от предназначението и модела на устройството. Трябва да се уточни в техническата документация на уреда. Такива помпи са предназначени за работа с най-различни битови уреди.

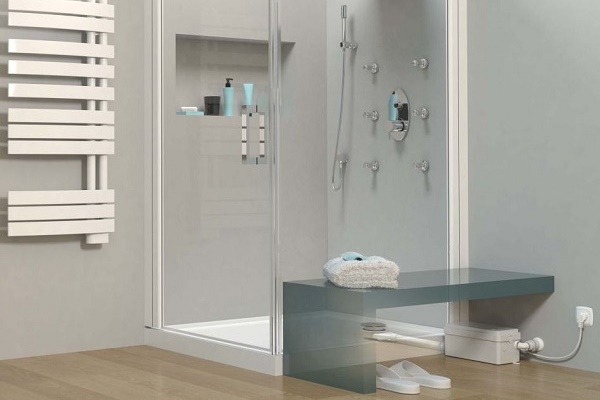

Тези от тях, които могат да изпомпват не много горещи течности, се използват при свързване на вана или душ кабина.

По-скъпи уреди, които издържат на температури до 90°C, могат да работят с перална или съдомиялна машина. Както и апаратите за студени отпадъци, тези помпи могат да бъдат с раздробител или без него.

Първият вариант се използва за обустройство на комплексно свързване на тоалетна чиния, вана, перална машина и т.н. Вторият може да се прилага само в случай, че сред свързаните уреди няма тоалетна чиния.

Помпите с раздробители за горещи отпадъци се различават донякъде от своите «студени» аналози. Техните режещи части са по-издръжливи и са предназначени за раздробяване дори на доста твърди и малки по размер включвания.

Конструктивните особености на тези уреди са такива, че предметите, които не са били срязани, се утаяват на дъното на решетката на раздробителя и остават там до следващото почистване на устройството, като съвсем не влияят на работата му.

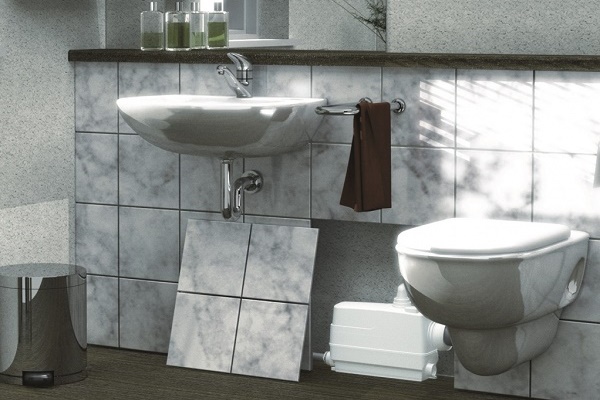

Специално за висящи тоалетни чинии се произвеждат особени компактни разновидности на санитарните помпи. Те се монтират зад декоративен панел до инсталацията или директно върху нея.

Устройства от компактен тип

За малки по площ бани и тоалетни стаи идеално подхождат раздробители за компактна тоалетна чиния. Тези устройства са аналогични на стандартните помпи, различават се от тях само по малките си размери.

Ширината на корпуса на такива уреди рядко надвишава 12 см, което дава възможност да се монтира зад декоративен панел или в малка ниша непосредствено върху инсталацията, на която ще бъде закрепена тоалетната чиния.

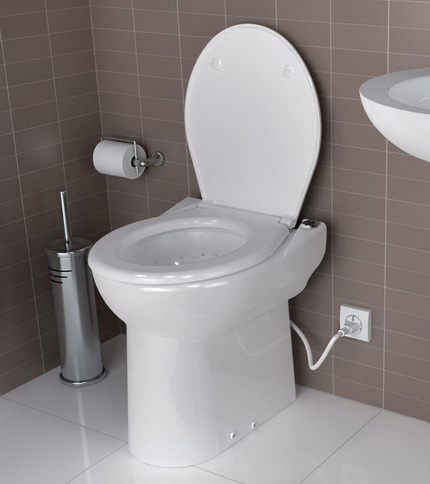

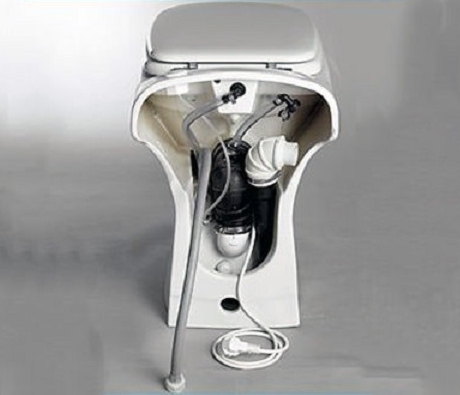

Тоалетна с вградена помпа: санитарно нововъведение

Относително наскоро в продажба се появи необичайно санитарно оборудване, което представлява тоалетна чиния с вградени раздробител и помпа. Оборудването може да се различава от стандартните аналози по външен вид – то няма изпускателен резервоар.

Тази част просто не е необходима на устройството, тъй като тоалетната се свързва директно към водопровода и при натискане на бутона за изпускане водата се подава направо от водопровода.

В същия момент се активира и раздробителят. Вярно е, че за коректната работа на устройството се изисква определено ниво на налягане във водопровода. Минималната стойност е 1,7 атм.

Оборудването е снабдено с допълнителни канализационни изводи, което позволява да се свържат към него още няколко санитарни уреда: мивка, биде, пералня или вана.

Тоалетната с вградена помпа с раздробител е много удобна и практична. Уредът може да се разполага на всяко разстояние от канализационния щранг (+)

Тоалетната с раздробител има множество предимства:

• Свързва се директно към водопровода.
• Вграденият механизъм за изпускане прави ненужно наличието на обичайния резервоар.
• Ефективно отвеждане на отпадъчни води до 30 м в хоризонтално направление и до 3 м във вертикално.
• Компактните размери правят устройството идеално за малки помещения.
• Производителността на уреда е 85 л/мин.
• Допълнителната изолация позволява на оборудването да работи почти безшумно.
• Не се изисква сложно техническо обслужване.
• Уредът е по-надежден и безопасен от стандартната тоалетна с свързан раздробител.
• Пълно съответствие с руските и европейските санитарни норми.

Устройството е много надеждно и ефективно. Основният му недостатък в днешно време е високата цена, която се дължи на факта, че производителят тепърва започва да пуска на пазара такова оборудване.

За да не се допусне грешка при изчисляването на мощността на уреда, може да се използва тази схема. На нея е показана зависимостта на разстоянието за придвижване на отпадъчните води от височината на тяхното повдигане.

Важни характеристики на помпите раздробители

В продажбата може да се намери доста широк асортимент от помпи с раздробители за тоалетни. Разликите между тях са доста съществени, поради което преди закупуването на устройството трябва точно да се знае неговото предназначение и да се определят условията, в които ще работи. В противен случай парите ще бъдат похарчени на вятъра.

Както показва практиката, при правилния избор на устройство задължително се вземат предвид следните характеристики.

Мощност на фекалната помпа

Производителят я посочва в техническата документация, приложена към всеки уред. Изразява се в метри и показва разстоянието, на което устройството може да премести отпадъчните води. Обикновено се посочват два показателя: височина и разстояние на придвижване.

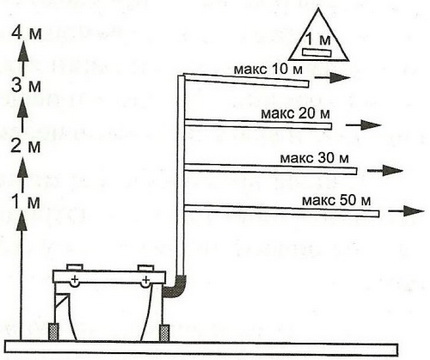

Средно, апаратът може да повдига отпадъчните води нагоре до 10 м и да ги придвижва в хоризонтално направление до 100 м. Трябва да се разбира, че това са максимално възможните показатели.

Затова, ако те напълно съвпадат с изискваните работни параметри, е по-добре да изберете оборудване с „резерв“. Защото ако му се налага постоянно да работи на максимална мощност, дори и краткотрайно допълнително натоварване ще го извади от строя.

Освен това постоянното функциониране „на границата на възможностите“ значително ще намали срока на работа на оборудването.

Още един нюанс. Трябва да разбирате, че показателите, посочени в техническата документация, в известен смисъл са взаимноизключващи се. Това означава, че ако на помпата предстои да издига отпадъчните води на максимална височина, то да ги придвижва на посоченото в паспорта разстояние вече няма да може.

Практиката показва, че средно всеки метър издигане на отпадъчни води намалява далечината на транспортирането им в хоризонтална посока с около 10 м.

Ако наблизо се намират няколко санитарни прибора, се препоръчва да закупите така наречения комбиниран модел помпа, който предполага свързване на няколко устройства едновременно

Брой възможни свързвания

Производителят пуска различни модели устройства. Част от тях са предназначени за работа само с един санитарен прибор, в този случай това е тоалетна чиния, останалите могат да се отнесат към комбинирано оборудване.

Те могат да се свързват към няколко устройства. Това е актуално за санитарни помещения, в които няколко прибора се нуждаят от принудителна канализация.

В този случай е оптимално да закупите помпа с раздробител, да я инсталирате на тоалетната чиния и да свържете към нея останалото оборудване. Избирайки такъв модел, е важно помпата да бъде оборудвана с достатъчен брой изходи за свързване и мощността ѝ да е достатъчна за обслужване на всички устройства.

Ако санитарните устройства са много, вероятно ще е правилно да инсталирате две помпи.

Честота на отстраняване на отпадъците

Произвеждат се две модификации на помпи с мелачки за тоалетни. Първият вариант е оборудван с превключвател от поплавков тип. В този случай ножовете на мелачката се задействат едва след като се натрупа определен обем твърди отпадъци. По този начин устройството първо натрупва отпадъчните води.

Уредът от втори тип активира мелачката след всяко натискане на бутона за източване.

Помпата с превключвател от поплавков тип активира мелачката много по-рядко, което помага да се удължи експлоатационният срок на уреда.

Освен гореописаните характеристики на оборудването, при избора задължително трябва да се обърне внимание на размерите на канализационната тръба. Ако те не съвпадат с напречното сечение на входните патрубци на помпата, ще е необходимо допълнително да се закупи специален преходник.

Освен това е важно правилно да се подбере производителността на системата и да се определи типът на тоалетната. Последният важен момент е температурата на отпадъчните води, от която зависи типът на помпата.

На кои марки си струва да се обърне внимание?

Фекални помпи с мелачки за тоалетни се произвеждат от различни производители. Според отзивите на потребителите, доверие заслужава продукцията на следните компании: германската Grundfos, френската SFA и китайската JEMIX.

Марката SFA се появи в средата на миналия век и стана широко известна благодарение на производството на висококачествено помпено оборудване. Производителят предлага широк моделен гама от битови уреди.

Сред тях има както помпи с мелачки, така и комбинирани устройства, предназначени за едновременна работа с няколко санитарни уреда: вана, мивка, душ кабина и т.н.

Фирмата произвежда голям брой компактни модели, предназначени за монтаж в резервоара за източване. Корпусите на устройствата са изработени от високоякостна пластмаса, което значително удължава срока им на използване.

Моделите се отличават с обмислен дизайн и компактност, поради което са отлично подходящи за монтаж в условия на ограничено пространство.

Уредите Grundfos са лесни за монтаж и експлоатация. Допълнителното им предимство се състои в ниското ниво на шум, което уредите издават при работа.

Компанията JEMIX за напорно отвеждане на отпадъчните води от тоалетни и други санитарни уреди произвежда линия помпи под името STP.

В нея влизат шест модела с различни технически характеристики, сред които има комбинирани уреди и една тоалетна с вградена мелачка. Всички уреди се отличават с достатъчно висока мощност и могат да се използват както за хоризонтално, така и за вертикално преместване на отпадъчните води.

Тоалетните с вградена помпа се разпознават лесно по липсата на резервоар за източване и наличието на кабел, който свързва оборудването към мрежата.

Процедура за свързване на канализационна помпа

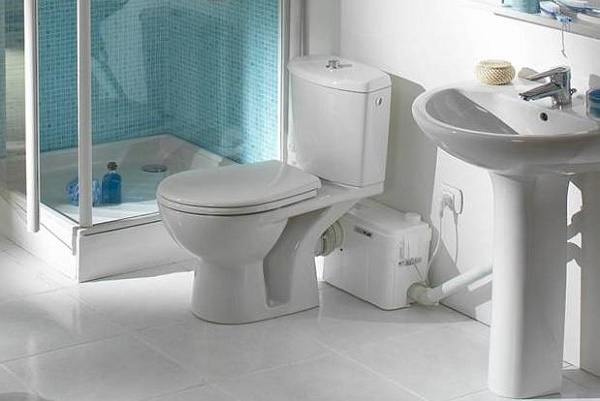

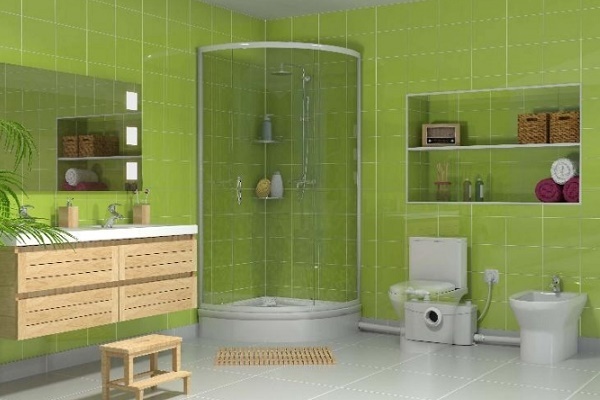

Преди началото на монтажа трябва да се определи мястото, на което ще бъде инсталиран уредът. Има някои правила. На първо място, категорично е забранено помпата да се поставя под нивото на пода.

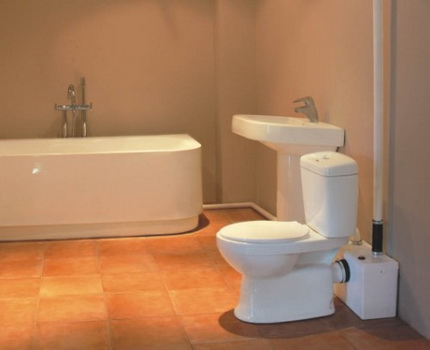

Оборудването трябва да се намира непосредствено до тоалетната, на разстояние не повече от 0,4 м. Необходимо е да се осигури свободен достъп до уреда, за да могат без затруднения да се извършват поддръжка и ремонтни работи.

Трябва отново да се уверите, че диаметрите на канализационната тръба и входния патрубок на помпата съвпадат. Ако не – се придобива преходник. Освен това, на изходния патрубок на помпата задължително трябва да бъде инсталиран обратен клапан.

Ако го няма, не се изключва изключително неприятна ситуация, когато водите от канализацията нахлуят в тоалетната. Обратният клапан може да бъде включен в комплектацията на помпата, ако не – трябва да се закупи допълнително.

Преди монтажа трябва внимателно да прочетете инструкцията, която задължително е включена в комплекта на устройството. Оптимално е тя да бъде на руски език. В документа подробно се описва процесът на монтаж на избрания модел.

Освен това, към инструкцията винаги са приложени всички необходими схеми и илюстрации. Проверете отново комплектацията, уверете се, че присъстват всички необходими за монтажа части и крепежни елементи.

Някои модели санитарни помпи са оборудвани с въгленови филтри, които премахват неприятната миризма. Те трябва редовно да се сменят, иначе устройството няма да може да функционира ефективно.

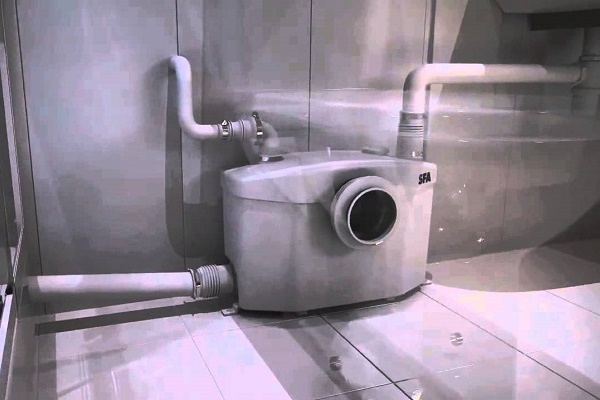

След като подготовката за монтаж приключи, може да се пристъпи към процедурата по инсталиране. Тя се извършва по следния начин.

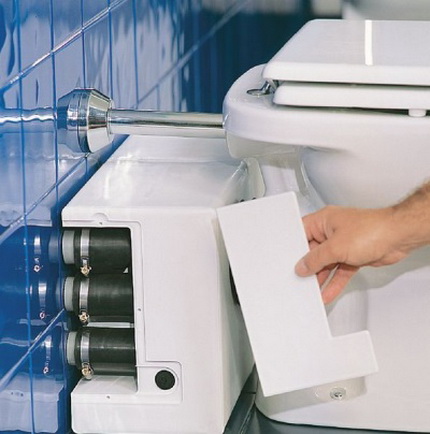

Стъпка №1. Първо във всички входни патрубци на помпата вкарваме подводящите тръби или свързващите колена. Следим дали магистралата подхожда към устройството под наклон от 3 см на всеки линеен метър. Това ще даде възможност на отпадъчните води да се придвижват гравитационно към уреда, което е необходимо за нормалната му работа.

Ако входовете са повече, отколкото са необходими в момента, на «неработещите» отвори поставяме подходящи по размер тапи.

Стъпка №2. Инсталираме помпата на предварително избрано и подготвено място. Намираме по корпуса на изделието специални ляти уши за крепежни елементи, поставяме в тях винтове и закрепваме помпата към пода. Пристъпваме към полагане на тръбопровода от помпата до канализационния щокер.

Оптимално е тръбите да преминават направо, завоите трябва да се избягват или, ако това е невъзможно, да се правят възможно най-полегати. При наличие на съединения между тръбите, се извършват споени, заварени или лепени връзки. Тяхното качество трябва да бъде високо, за да не се появи теч впоследствие.

Ако помпата трябва да повдига отпадъчните води нагоре и се предполага обустройство на вертикално стоящ отвод, той трябва да се намира на разстояние не повече от 0,3 м от изходния патрубок на уреда. Само в такъв случай устройството ще може да функционира нормално.

Стъпка №3. За да свържем излизащата от тоалетната тръба с помпата, използваме гофрирана тръба за фиксиране на елементите. В същото време трябва да оформите съединението така, че входният патрубок на помпата да е разположен по-ниско от изходната тръба на тоалетната. Освен това трябва да осигурите необходимия наклон на отточната тръба, така че отпадъците да се придвижват гравитачно.

Помпата с нож за тоалетната чиния е енергозависима, затова изисква свързване към електрическата мрежа. От съображения за сигурност това трябва да се прави само чрез УЗО

Стъпка №4. Оформяне на вентилация. Тази процедура е необходима за модели без въглероден филтър, чиято конструкция предвижда специален вентилационен извод. Тръбата трябва да бъде изведена над билото на покрива на къщата.

Ако смятате, че това е твърде обременително, изберете модел с подвижен въглероден филтър, който ще задържа всички неприятни миризми. Но в този случай ще трябва редовно да сменяте касетата.

Стъпка №5. Към помпата трябва да се подаде електрозахранване. За моделите с щепсел ще трябва да се инсталира отделен контакт, кабелът към който се прокарва от УЗО и таблото. Ако устройството няма щепсел, свързването се извършва директно от електрическата мрежа чрез 30 mA автомат УЗО.

След това може да се извърши пробен пуск на устройството. По време на процедурата трябва внимателно да прегледате съединенията на елементите за течове и да отстраните проблемите, ако има такива.

Изводи и полезно видео по темата

Помпа с нож за скрит монтаж:

Златни правила за монтаж и разновидности на помпите с ножове SFA:

Помпа за канализация GRUNDFOS SOLOLIFT2:

Помпите с ножове за тоалетни чинии са практично и много ефективно оборудване. Използването им позволява да се монтират санитарни уреди на произволно разстояние от канализационния щранг и дори да се спускат в сутеренни етажи, където ще бъдат под нивото на канализационната магистрала.

За да работи устройството без прекъсвания, е важно правилно да се изчисли неговата мощност и да се монтира коректно.
