Изпускателен механизъм за тоалетна чиния: устройство, принцип на работа, преглед на различни конструкции

Без тоалетна в санитарния възел е трудно да наречем къща или апартамент благоустроени. Съгласете се, това твърдение е трудно да се опровергае. Съществува огромно количество модели на тази санитарна техника. Но с особена сложност на вътрешното устройство те не се отличават, принципът на работа при всички модификации е един.

Ако е възникнала повреда в подаването на вода, то ремонт, най-вероятно, ще се наложи на спускателния механизъм за тоалетна – именно спускателната система най-често излиза от строя при този санитарен уред. Ние сме готови да ви помогнем бързо да се справите с този проблем.

В този материал сме събрали и обобщили сведения за основните видове тоалетни резервоари, повреди, които могат да възникнат, и начини за тяхното отстраняване. За нагледност материалите са придружени с тематични снимки и видео.

Конструкция и видове тоалетни резервоари

Спускателният резервоар е неразделна и една от основните части на тоалетната. Това е съд с два или три технологични отвора за подаване/спускане на вода и капак.

Първо водата се събира в този резервоар, а след това при натискане на бутона се спуска в тоалетната чаша, за да измие нечистотиите в канализацията.

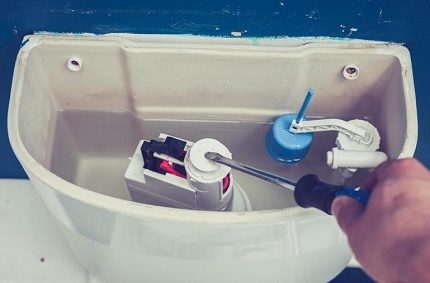

Няма нищо особено интересно или сложно в конструкцията на спускателния резервоар за тоалетна. Вътре има само няколко механизма.

Единият осигурява подаване и спиране на подаваната вода в момента, когато тя напълва съда до необходимото ниво, а вторият е предназначен за непосредствено спускане на натрупаната влага в чашата.

Независимо от конструкцията на тоалетната, спускателният резервоар в нея трябва да присъства задължително, тъй като директното подаване на вода от водопровода за студена вода не позволява да се осигури необходимото качество и чистота на измиването.

Спускателните резервоари според материала на изработка се делят на три типа:

1. Керамични (фаянсови) – надеждна и евтина класика.
2. Метални – не много естетични на външен вид, но дълготраен вариант.
3. Пластмасови (от полиетилен) – леки по отношение на тегло и монтаж блокове.

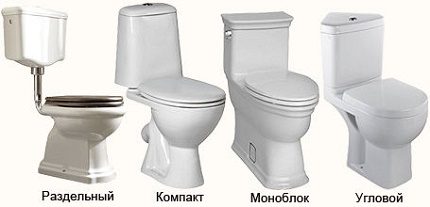

По начин на закрепване и местоположение те биват:

• ниско разположени – монтират се директно на чашата на тоалетната;
• високо разположени – закачат се на стената или се разполагат вътре в нея в инсталационен блок.

Разделни тоалетни, при които резервоарът е отделен от купата, за преливане на вода имат тръба за източване. И колкото по-високо е окачен резервоарът, толкова по-мощен е водният напор от него.

Единственият им недостатък е не много представителният вид на резервоара, който се намира високо над пода. Затова най-често в родните тоалетни можем да видим модели тоалетни с резервоари, поставени непосредствено върху ръба на купата. Те са по-компактни и естетични.

Варианти на системи за подаване на вода

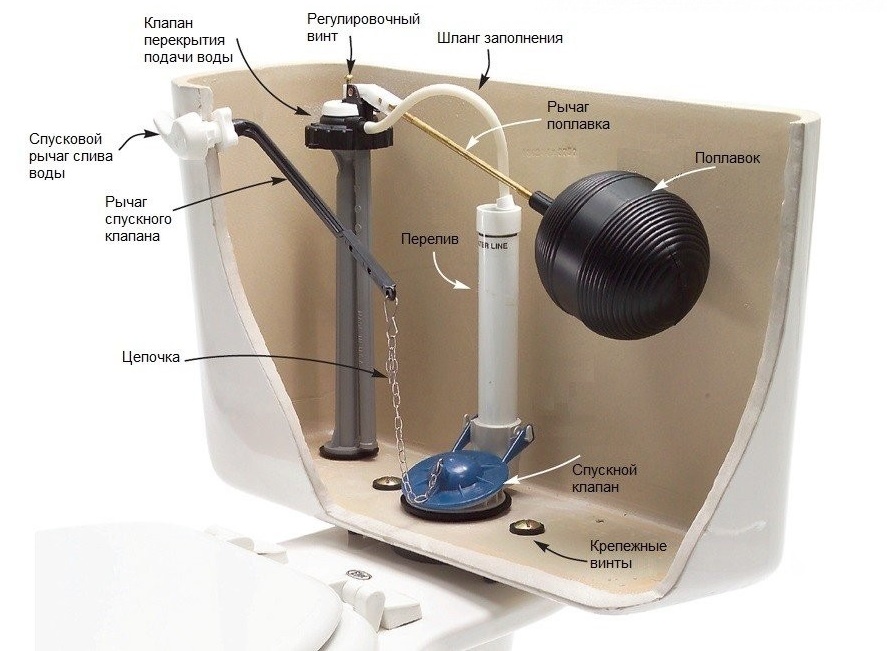

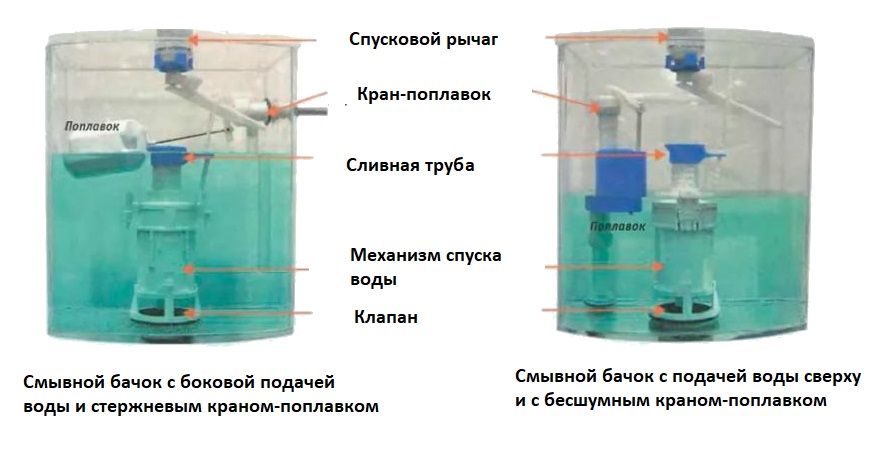

Вътрешният механизъм за подаване на вода в резервоара на тоалетната включва:

• кран (поплавъчен клапан);
• пластмасов поплавък;
• лостове.

Подаването на вода в резервоара се осъществява през отвор в корпуса му отдясно, отляво или отдолу. При страничния начин поплавъкът се закрепва в края на хоризонталния лост, който е свързан с вентила на сферичния кран.

А при долния вариант поплавъкът е свързан с вертикален прът, разположен в подвеждащата тръба.

Долното свързване се счита за по-безшумно, отколкото страничното – в този случай водата не пада отгоре, а постъпва отстрани, което изключва плискане.

Основният принцип на работа на механизма за подаване на вода в резервоара на тоалетната е изключително прост. В резултат на изпразването на резервоара поплавъкът, който се държи на водата благодарение на въздуха вътре, се спуска след понижаването на нивото на течността.

Озовал се отдолу, той отваря клапана на арматурата на водопровода, а при напълването на резервоара отново се издига и спира водоподаването.

Всичко в работата на този механизъм се основава на законите на физиката. В конструкцията му няма никаква електроника, което значително намалява риска от повреда. Възможна е ситуация, когато в резервоара на тоалетната има твърде малко или твърде много вода.

Тогава поплавъкът трябва само да се регулира, така че напълването на резервоара да съответства на необходимите параметри. Но ако лостовете са счупени, то поплавъчната система ще трябва да се смени.

Разновидности на спускателни механизми

При необходимост да изплакнем от тоалетната нежеланото, ние просто натискаме бутона на резервоара. Всичко останало става от само себе си. Вътре се задейства механизмът за спускане на водата, отваряйки източващия клапан.

В резултат водният поток се устремява в купата и измива всичко в канализационната система.

Механизмите за пълнене и източване не са структурно свързани помежду си, всеки от тях функционира самостоятелно, но тези приспособления се пускат/спират в обвързаност едновременно.

Източващото устройство се задейства чрез:

• натискане на бутон;
• натискане на лост;
• дърпане на верижка (въженце).

Резервоарите се произвеждат различни по форма и дизайн. Въпреки това повечето от тях са стандартизирани за обем от 6 или 4 литра и имат типични размери на отворите за източващи клапани.

Съществува огромно количество механизми за изпускане на вода, които са различни по конструкция. Но ако този, който е в резервоара, се счупи, той може да бъде заменен с нов без проблем.

В друга наша статия се съдържа информация за устройството на водосливния приспособление – арматура на резервоара за изпускане.

Най-простият вид сифон за изпускане е „крушата“, която по форма наподобява гумен вантуз. Под тежестта на водата тя плътно приляга към отвора за изпускане и го затваря.

А при натискане на лоста „крушата“ се повдига с помощта на механична сила и изпуска водата в тоалетната чаша.

След това, с напълването на резервоара, тя става по-тежка и се спуска обратно върху седалката, като отново затваря отвора за изпускане.

Преливната тръба винаги е отворена, горният ѝ край се намира над зададеното ниво на водата – ако резервоарът започне да прелива, течността просто преминава директно в канализационната система

В случай на повреда на устройството за подаване на вода в конструкцията на механизма за изпускане на резервоара на тоалетна чиния е предвиден преливник. При превишаване на определено ниво водата ще прелее в тази тръба и ще отиде директно в канализацията през чинията.

Най-честите повреди на резервоара за изпускане са разгледани в нашата статия: Ремонт на резервоара за изпускане на тоалетна чиния със собствени ръце

Всичко е устроено така, че тя не може да се излее от резервоара по дефиниция. При задействане подобно преливане ще доведе до увеличаване на показанията на водомера за студена вода, но ще позволи да се избегне наводнение.

Конструктивно изпускането на вода в самата тоалетна чиния може да бъде хоризонтално или кръгово. Първият класически вариант предполага подаване на вода като непрекъснат поток от едната страна на чинията, а вторият – образуване на струи в кръг от периферията ѝ.

Хоризонталното изпускане е по-евтино за изпълнение, но е неикономично и измива фаянса по-лошо. Кръговият аналог е по-добър по всички експлоатационни параметри.

Въпреки това, при висока степен на твърдост на водата малките му отвори могат да се запушат, което ще доведе до намаляване на броя на струите.

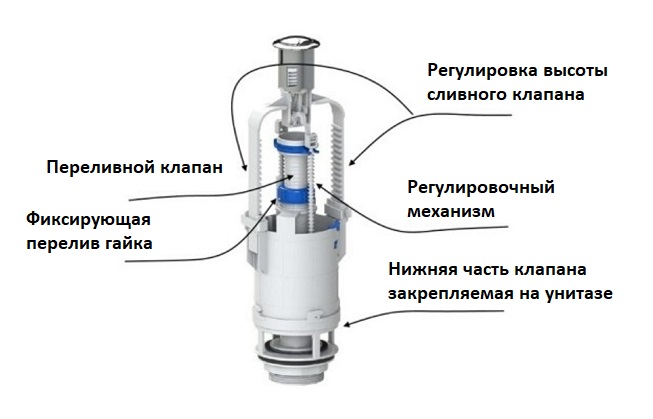

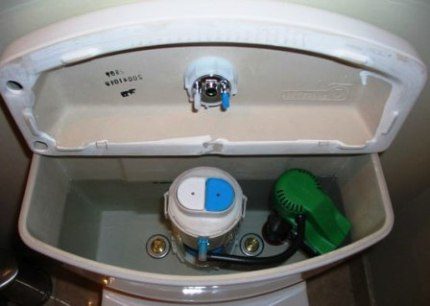

Принцип на работа на двурежимен спуск

Съвременните модели на резервоари за изпускане са оборудвани с двоен бутон за изпускане. Това е отстъпка на модата за икономия на вода.

Такива устройства са проектирани за два режима на работа:

• стандартен – за изпускане в чинията на целия резервоар (4 или 6 литра);
• половинен – за изливане само на част от обема (2 или 3 литра).

Подобна система е по-икономична по отношение на разхода на вода. Но тя е и по-капризна от гледна точка на настройка и ремонт. Броят на вътрешните елементи в нея е увеличен, а следователно се повишава и рискът от повреда на това устройство.

Двурежимният резервоар за изпускане с чифт бутони позволява значително да се икономисва вода, тъй като в отделни случаи се използва само част от нея, а не цялата.

Освен сдвоения вариант, бутонът за двурежимния механизъм за източване може да бъде и единичен. В този случай спускаемият обем вода зависи от силата на натиск на човека върху лоста.

Докато бутонът е натиснат, отворът за източване остава отворен, а след отпускането той се връща нагоре и едновременно с това се затваря водостокът.

Избор и ремонт на механизми на резервоара

Когато избирате резервоар за тоалетна, се налага да направите компромис между цената на източващото устройство и неговото качество. Конструкцията от метални елементи е по-трайна, но и струва повече, отколкото изцяло изработената от пластмаса.

Долното водозахранване е по-малко шумно от страничното, обаче за него ще трябва да се доплати доста. Механизмът, инсталиран отстрани, е по-прост конструктивно и по-евтин.

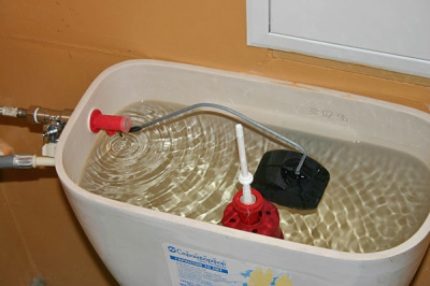

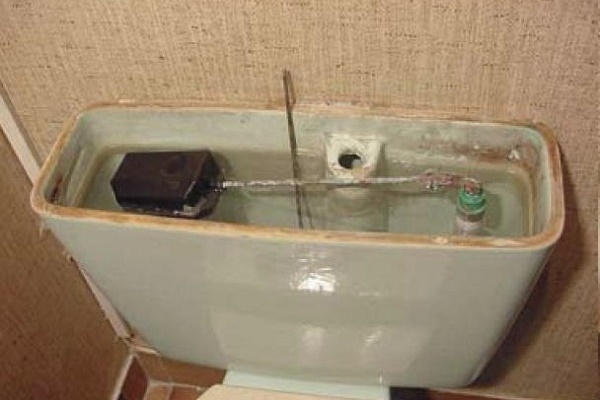

Съветската поплавъчна конструкция с пластмасово буре на рамо от тел, макар и да не изглежда много представително, това е най-евтиният и прост за регулиране вариант.

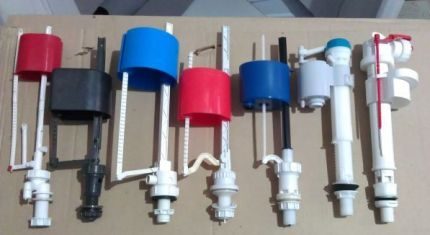

Поплавъкът се изработва като кух херметичен цилиндър или обърната чаша. Първият вариант е по-надежден, но при поява на дупки в пластмасовите стени за херметичността може да се забрави. Просмукващата се през процепите вода неизбежно ще доведе до повреда на поплавъка.

Принципът на неговата работа се основава на наличието на въздух вътре. При поява на пробиви в пластмасата той подлежи на незабавна подмяна.

«Чашата» първоначално не е херметична, проблемите с повреди при нея са порядък по-малко – но ако натрупа вътре отлагания поради високата твърдост на водата, ще стане прекалено тежка и ще престане да работи изрядно.

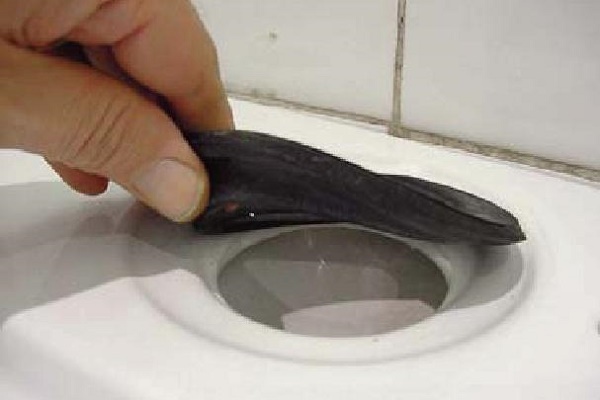

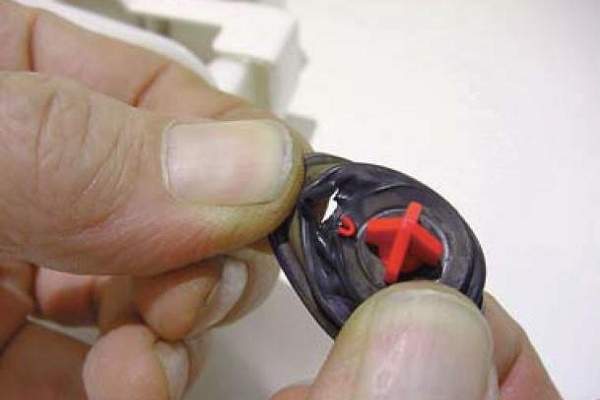

Проблемът с изтичането на източването може да бъде свързан със замърсяване на спускния клапан. Просто между гумения елемент и седалката се е насъбрала мръсотия под формата на ръжда от стари тръби или тиня.

В този случай няма да се налага да сменяте нищо, достатъчно е да свалите капака, да повдигнете маншета и да почистите с парцал всичко под него. Но ако гумата се е износила или състарила, то тя задължително ще трябва да се смени.

Може да Ви бъде интересна и информацията за това как да смените уплътнението между резервоара и тоалетната, разгледана в нашата статия.

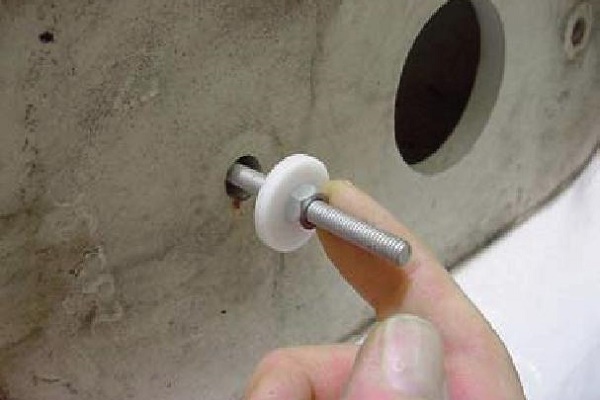

Преди да монтирате клапаните вътре в резервоара, той трябва да бъде закрепен към чашата. Устройството и компоновката на източващия резервоар на тоалетната са такива, че след монтажа на вътрешните механизми ще бъде проблематично да се достигне до затягащите болтове.

Първо трябва да се извърши монтаж и закрепване на керамичния резервоар на ръба на тоалетната чаша, и едва след това да се монтират в него всички приспособления за подаване/източване на вода.

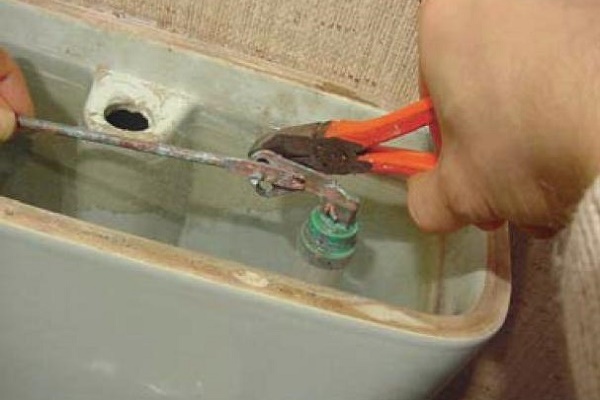

Ремонтът на крана-поплавъка се извършва в следния ред:

Регулиране на нивото на водата

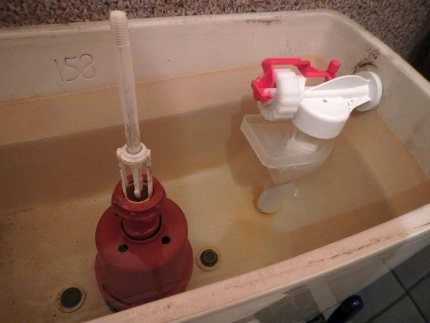

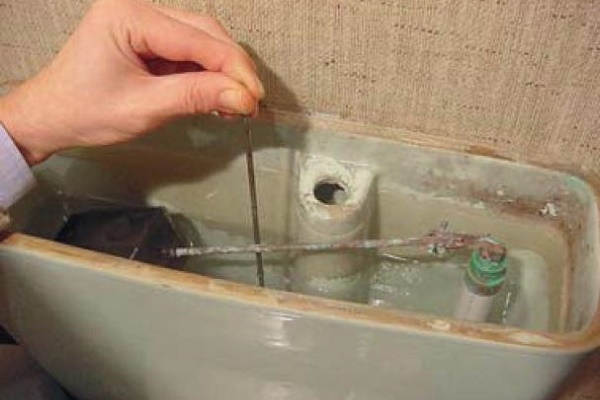

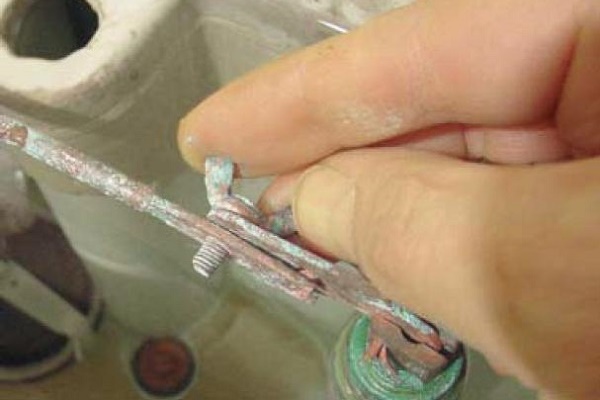

Ако подаването на вода се осъществява отстрани, максималното ѝ ниво в резервоара се регулира чрез промяна на дължината на спицата. Именно на нейния край е закрепен поплавъкът. При старите и много нови модели ролята на този лост се изпълнява от дебела месингова тел.

Необходимо е просто да я огънете по средата, така че поплавъкът да се премести надолу или нагоре. Колкото по-високо се окаже в крайна сметка, толкова по-голям обем на резервоара ще бъде запълнен.

Въпреки това сега все по-често металът се заменя с пластмаса. А пластмасовите елементи не могат да се огънат под нужния ъгъл; те могат просто да се счупят.

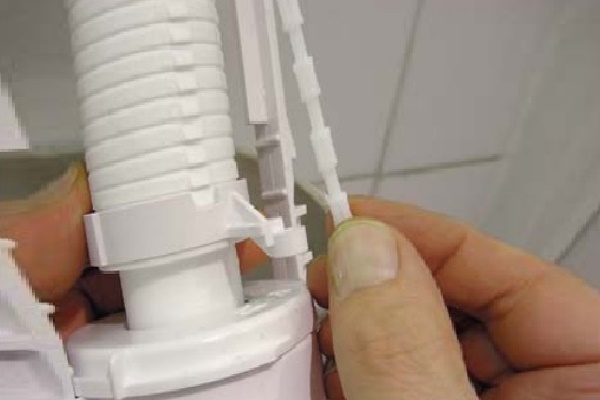

При такава конструкция поплавъкът трябва да се премества по оста на пластмасовата шпилка, като по този начин се увеличава или намалява рамото на лоста. Колкото по-далеч от клапана се окаже поплавковото устройство, толкова повече вода ще постъпи в резервоара.

Рамото на поплавъка при моделите тоалетни с долно водоснабдяване е разположено вертикално. Тук регулирането на нивото на водата е много по-лесно.

Поплавковият елемент трябва просто да се премести нагоре/надолу и да се фиксира на нужната височина с предвидените за това скоби или гайки.

За опростяване на регулирането на положението на поплавъка някои механизми имат резбово съединение на щангата или въртящ се блок за фина настройка на позицията на този “поплавък”.

Основният проблем при извършване на регулирането се състои не в промяната на положението на поплавъка, а в необходимостта да се сваля капакът на резервоара на тоалетната. На него е закрепен бутонът за измиване, който в много модели е твърдо свързан със спусъчния механизъм.

За да не счупите нищо, разглобяването на тази конструкция трябва да се извърши изключително внимателно. Първо внимателно развийте притискателния пръстен на бутона. Едва след това можете без страх да преместите капака.

Все пак ви се е случила досадна повреда на капака на тоалетната? Можете да опитате да го поправите сами. В тази статия сме разгледали стъпка по стъпка как да го направите.

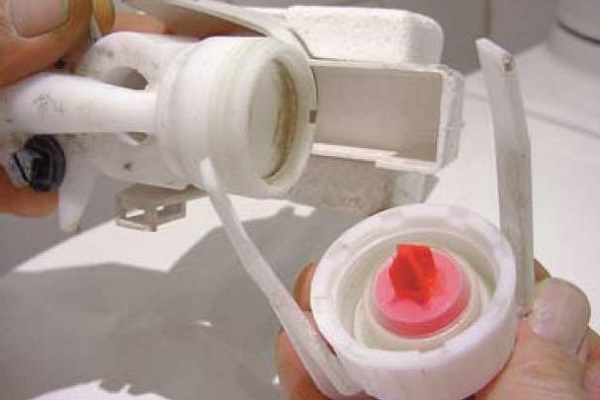

Ако при горно положение на поплавъка водата все още продължава да постъпва в казанчето, то проблемът е във входящия клапан. Ще трябва да го разглобите и почистите или напълно да го смените.

Практически всички работни елементи на механизма на изпускателното казанче в тоалетната сега са изработени от пластмаса, а не от метал. Поради това те често се чупят.

В магазините за санитария се продават както готови конструкции за изпускане и подаване, така и отделни техни съставни части за ремонт. В някои ситуации е по-евтино да се замени само част от устройството, а в други е по-лесно да се смени целият възел.

Също така може да ви е интересно да прочетете за това как правилно да разглобите изпускателното казанче, за да не повредите нищо случайно.

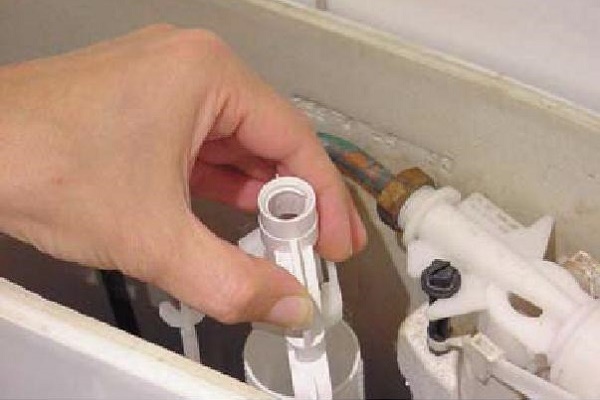

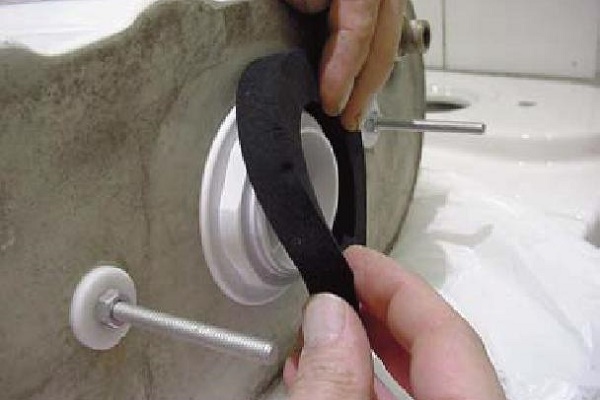

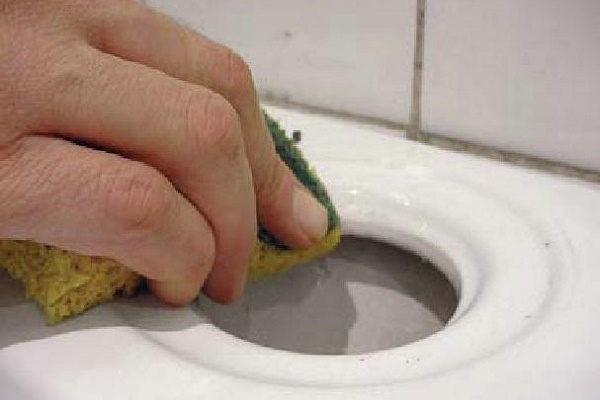

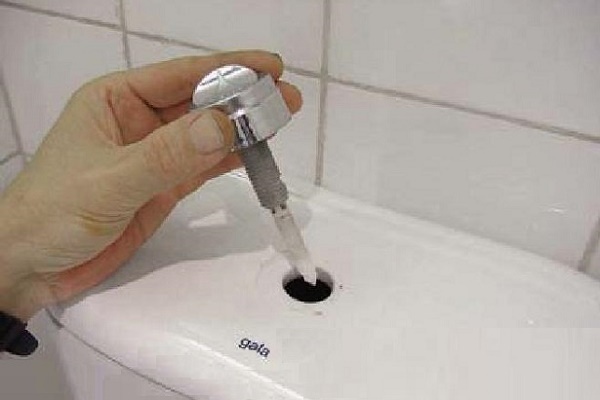

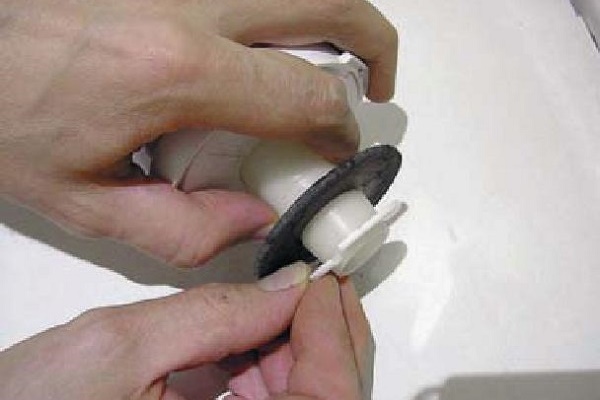

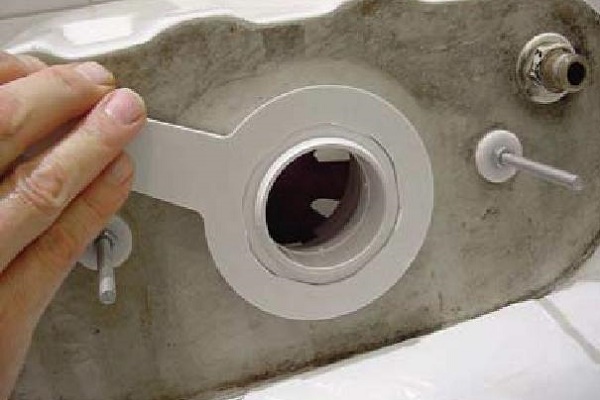

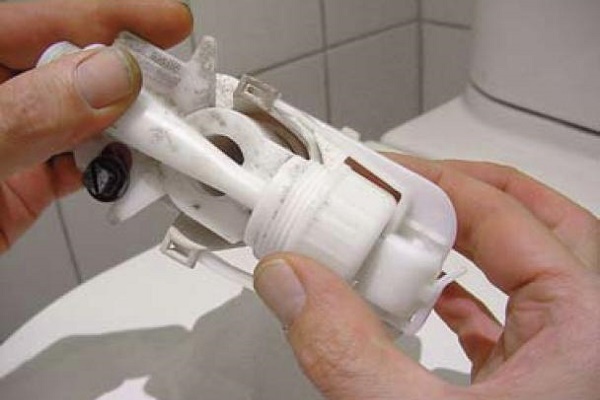

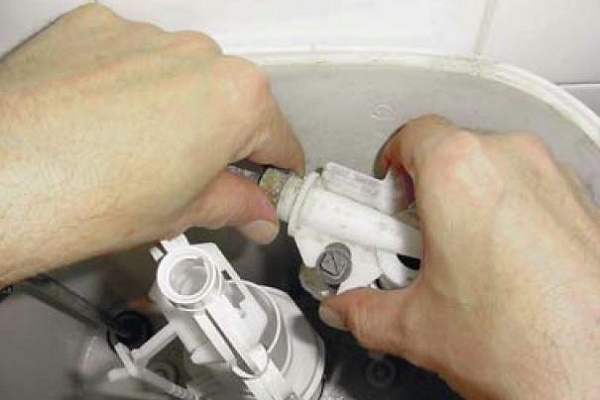

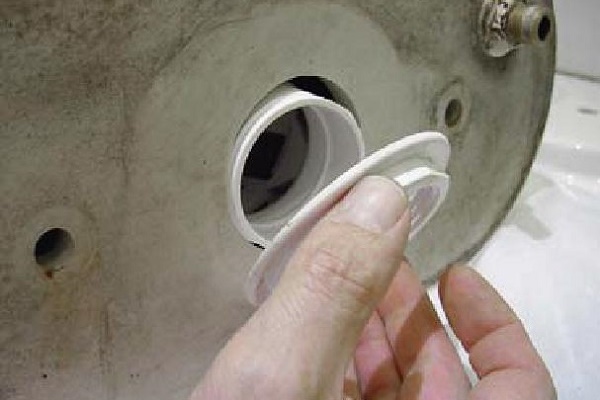

Фото-инструкция за подмяна на устройството

На домашните майстори, които желаят напълно да сменят повреденото изпускателно устройство, ще помогне следната фото-инструкция:

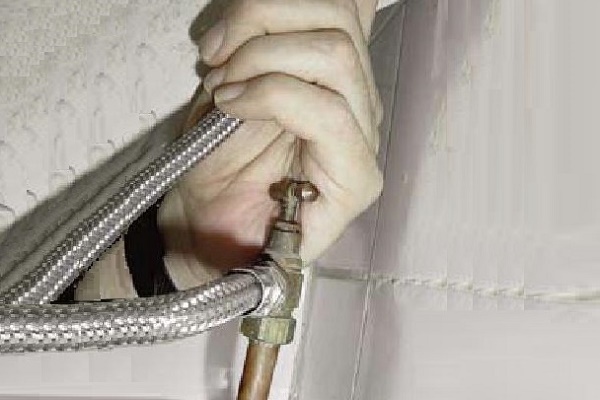

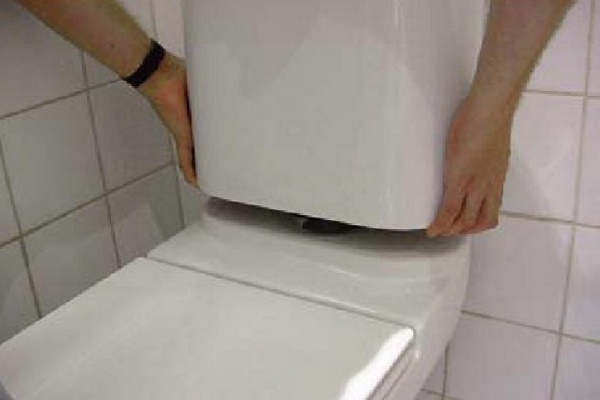

За смяна на изпускателния клапан ще е необходим демонтаж на казанчето.

За да се избегне излишно замърсяване на помещението и да си осигурите удобно място за работа, най-подходящия за това участък ще покрием със стари вестници или парцали.

Процесът на подмяна на отточното устройство е несложен, но изисква внимание и стриктно спазване на последователността на изпълнение на стъпките.

Изводи и полезно видео по темата

Предлагаме полезни видеоклипове, които позволяват да се разбере по-добре механизмът на работа на промивния резервоар.

Технология за ремонт на възела за оттичане в тоалетната:

Водата не се налива в резервоара – какво може да се предприеме:

Начини за отстраняване на течове от промивния резервоар:

Устройството за оттичане в тоалетната не е твърде мъдра и сложна конструкция. Механизмът се състои от два работни елемента – един за подаване и контрол на нивото на водата, а втори за непосредственото ѝ изтичане в чашата.

Съществуват няколко типа от тези приспособления, всеки със своите плюсове и минуси. Но същността на работата във всички случаи е една и съща. При това инсталирането, регулирането и ремонтирането им със собствени ръце не е сложно.

С повечето въпроси може да се справите без привличане на водопроводчик. Проблеми може да предизвика единствено инсталацията, монтирана в стената – за монтажа и ремонта на инсталацията на тоалетната е по-добре да привлечете опитни майстори.

Запознати ли сте добре с устройството на отточния механизъм от различен тип резервоари? Или използвате тоалетна от висящ тип, чийто резервоар е скрит в конструкцията на стената? Може би сте се сблъскали с някаква повреда на отточната система и сте отстранили проблема със собствени сили? Моля, споделете опита си с нашите читатели, като оставите коментарите си под тази статия.
