Клапан за тоалетна чиния: видове клапани и особености на техния монтаж

Една от най-неприятните ситуации, случващи се у дома, в офиса, в предприятието и т.н., не случайно се приема повредата на арматурата на тоалетната. Съгласете се, толкова осезаеми неудобства не биха създали нито скъсан кран, нито изгорял осветител.

Посочената проблема може незабавно да се отстрани, ако знаете как да изберете и правилно да монтирате клапан за тоалетна. Ние ще ви разкажем изключително подробно, кое устройство е необходимо, за да затворите постъпването на вода в резервоара, а кое – за да източите водата от там.

При нас ще намерите пълноценна информация за видовете санитарни клапани, правилата за техния подбор в зависимост от конструкцията на резервоарите и методите на монтаж. В предложената от нас статия достоверни сведения, допълнени с полезни схеми, снимки и видеа.

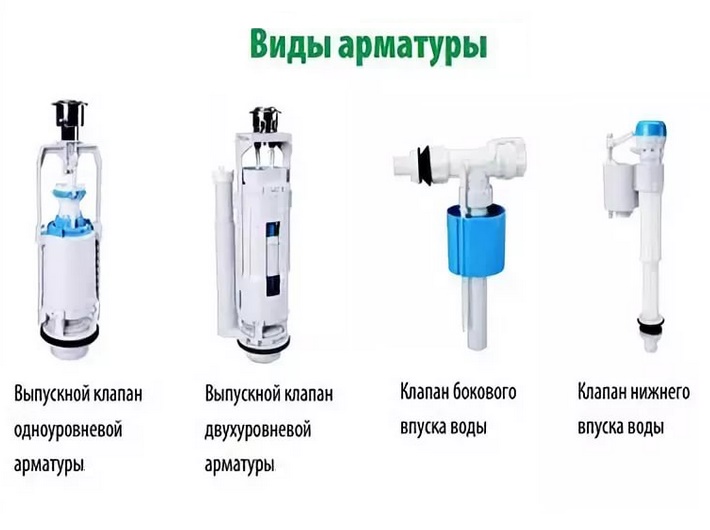

Видове клапани за тоалетна

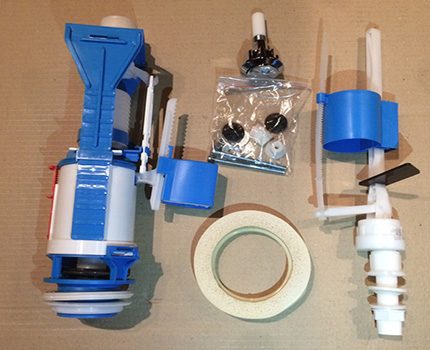

Най-разпространеният вид арматура за тоалетна — разделен. Той се прилага на всички най-популярни модели резервоари за тоалетни и включва механизми за източване и пълнене на вода, които се монтират и работят автономно.

Изпускателните клапани могат да се разделят на видове по начин на задействане:

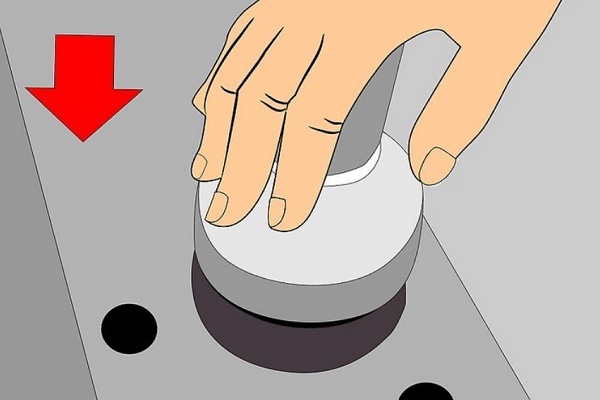

1. Натискателни. Задействат се чрез натискане на бутон.

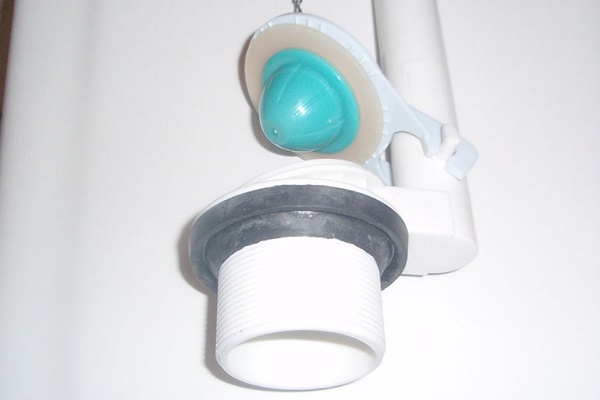

2. Изтеглящи. Привеждат механизма на източването в действие чрез повдигане нагоре на пръта, който запушва източната дупка.

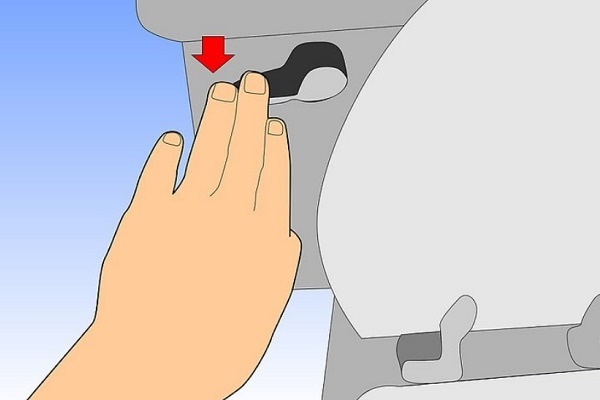

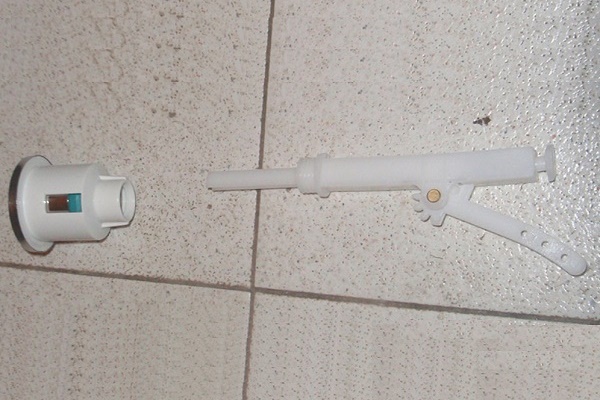

3. Лостове. Самият лост може да бъде разположен на резервоара или долу, до тоалетната. Устройството се задейства благодарение на натискане върху лоста.

Лостовата система се използва основно в обществени тоалетни заради бюджетната цена, простата конструкция и ремонтопригодността.

Входящите и източните клапани за тоалетни са елементи на една система, но изпълняват напълно различни функции

Устройствата от натискателен тип, от своя страна, също могат да се разделят на видове:

• изпускателен клапан едноравнищен (с еднорежимно източване) — оборудван с един бутон, при натискане на който от резервоара се източва цялото съдържание;
• едноравнищен клапан с режим „стоп“ — в такова устройство първото натискане води до подаване на вода в тоалетната, второто прекратява източването;
• изпускателен клапан двуравнищен (двурежимен) — бутонът за източване се състои от два клавиша, единият от които води до източване на част от водата, вторият — напълно изпразва резервоара.

Моделите на спирателните клапани могат да се разделят според начина на подаване на вода: за странично свързване и за долно впускане на вода.

А също така според конструктивните особености:

• Буталово устройство. Впускният механизъм има бутало, което се задвижва с помощта на лост. Прокладката, монтирана на края на буталото, прекъсва постъпването на вода в резервоара.
• Мембранен клапан. Това е най-модерното устройство. В него вместо буталова прокладка се монтира силиконова или гумена мембрана. Тя позволява безшумно и бързо да се пълни с вода, но е много чувствителна към нейната чистота – това е основният недостатък, който често води до неизправности.

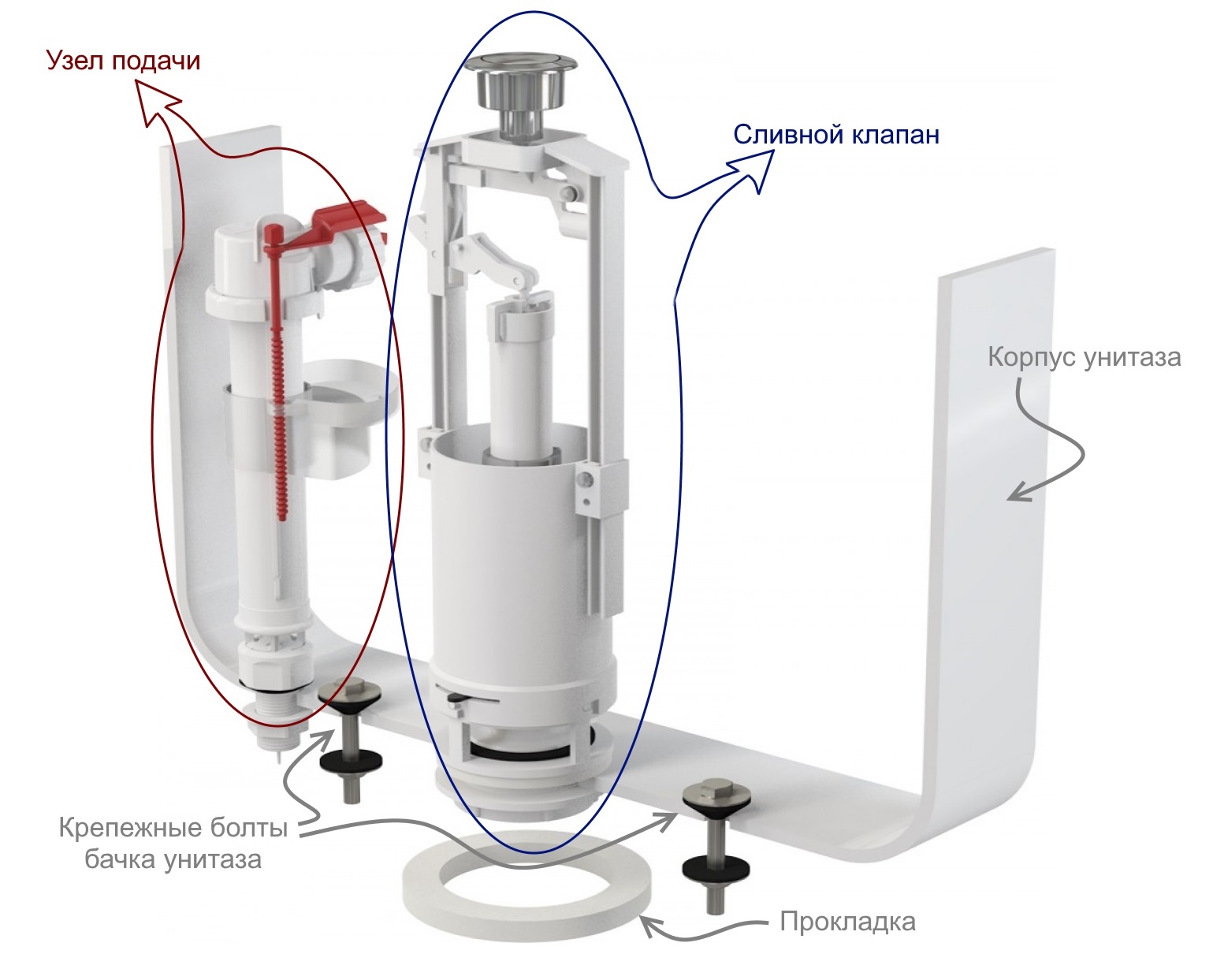

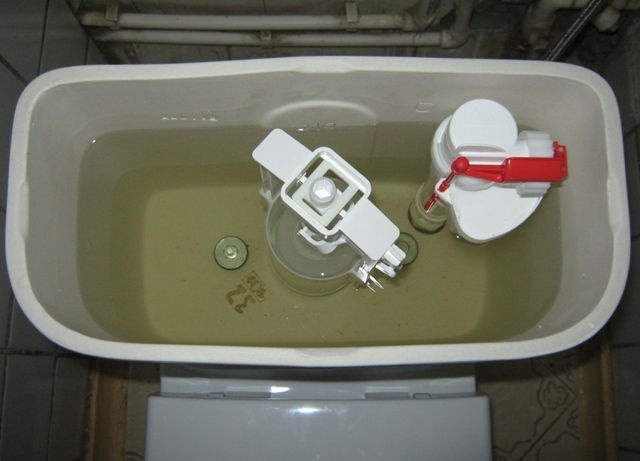

Освен отделните, съществува и арматура с комбинирана конструкция, в която двата клапана – впускният и спирателният – са обединени в една система. Работата на единия зависи от изправността на другия.

Монтажът и регулировката на арматурата могат да създадат известна трудност за непрофесионалиста. В случай на повреда на някой от елементите на системата се налага да се смени изцяло целият механизъм.

Разновидностите на моделите впускна арматура са много, но разликите между тях не са прекалено значителни. Конструкциите на поплавъка и на мембранния клапан – ето главното, което се променя и усъвършенства в тези устройства.

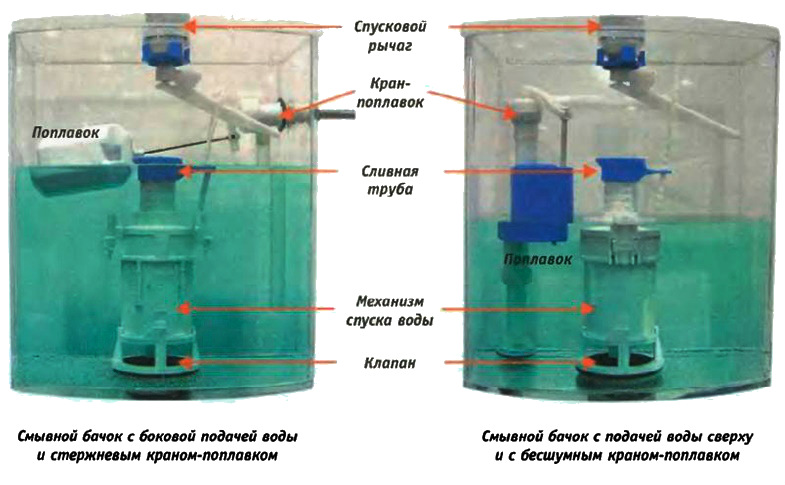

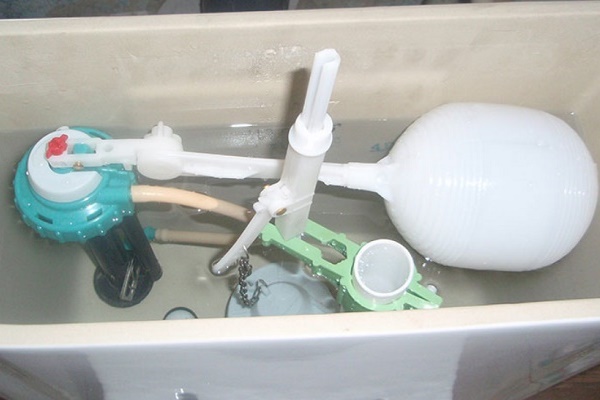

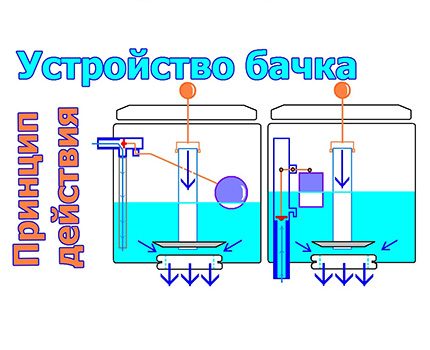

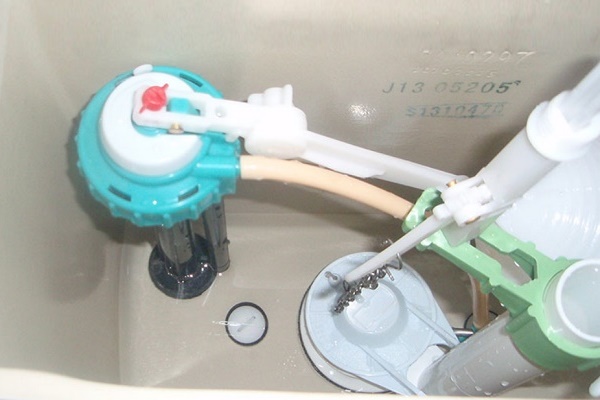

Принцип на работа на източния и пълнещия клапан

Принципът на работа на наливния клапан се основава на действието на поплавъка, който, при пълнене на резервоара с вода, се повдига и чрез щангата задвижва клапана.

Щом водата се покачи до определено ниво, клапанът прекъсва подаването на вода.

Устройството на сливния резервоар може външно да се различава, но принципът е много подобен, и, след като веднъж се разбере как работи механизмът на пълнене и изпускане, няма да е трудно да се справим с който и да е от тях.

В спокойно състояние сливният механизъм предотвратява изтичането на вода, но се задейства, щом се натисне бутонът.

Едновременно, неговата конструкция предвижда защита от преливане. Защитата е необходима в случай на неизправност на поплавъковия клапан за тоалетната, който изведнъж спира да спира водата. Тогава, след като напълни резервоара, водата изтича навън и наводнява помещението.

За да не се случи това, в корпуса на сливния клапан е предвидена сливна тръба. Ако арматурата работи нормално, краят на тръбата се издига над нивото на водата.

В случай на неизправност на впускния клапан, горната част се оказва под нивото на водата, и тогава излишната течност попада в тръбата и се излива в тоалетната.

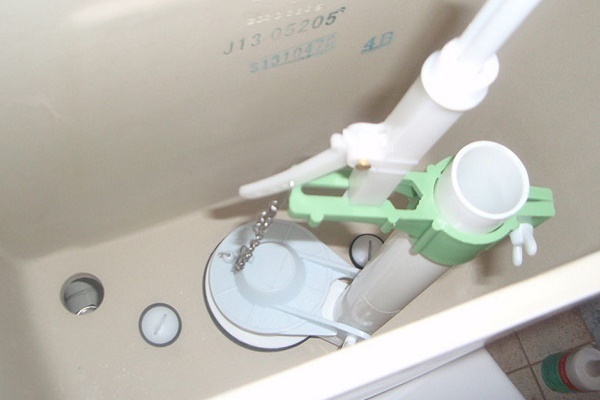

Арматурата на изпускателния резервоар представлява комплекс от устройства с клапани, предназначени за регулиране на постъпването, набирането и извеждането на водопроводна вода от съда:

Общи характеристики на спирателната арматура

Водоизпускателната и водозапорната арматура трябва да издържат на резки промени на налягането. Средният работен показател е от 0,4 до 15 атм.

Температурата на водата, при която устройството ще работи нормално, е в границите от 2 до 45 °C. Работният ресурс е около 150—200 хил. цикъла.

Практически всяко устройство за изпускане или пълнене може да се регулира, като се наглася според височината на промивния резервоар.

Като материал за производство на запорния клапан за тоалетна чиния се използва:

• Полиетилен с високо налягане. Колкото по-плътен е този материал, толкова по-висока е неговата здравина. При това увеличението на плътността намалява неговата удароустойчивост в условия на ниски температури.
• ABS-пластмаса (химическо съединение на акрилонитрилбутадиенстирол). Материалът притежава устойчивост към механични натоварвания, износване, въздействие на агресивни химични вещества, нечувствителен е към температурни промени.

За всеки модел клапан производителят посочва допустимата височина на резервоара, тя може да бъде от 295 до 500 мм.

Важно е също да се обръща внимание на присъединителния размер — при несъвпадението му се използва преходен пръстен.

Монтаж и настройка на входящия клапан

Предназначението на входящия клапан за тоалетна чиния е регулиране на пълненето на вода в резервоара на тоалетната. Клапанът осигурява безшумно и бързо пълнене: около 7 литра за 20–45 секунди.

Снабден е с филтър с размер на клетките около 200 микрона. В случай на запушване може да се почисти и изплакне с вода, без да се изважда от резервоара. Поплавъкът в такова устройство може да бъде отворен, а може и да се намира вътре в защитния корпус.

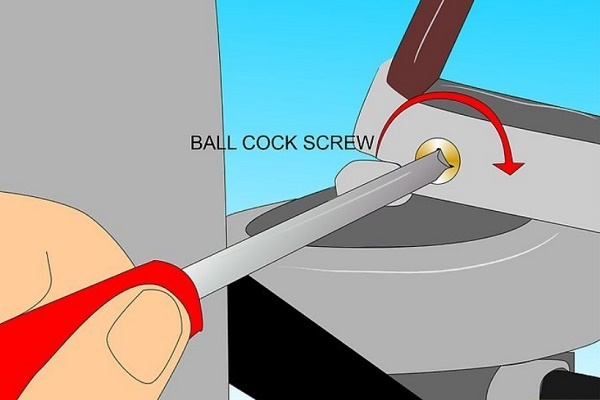

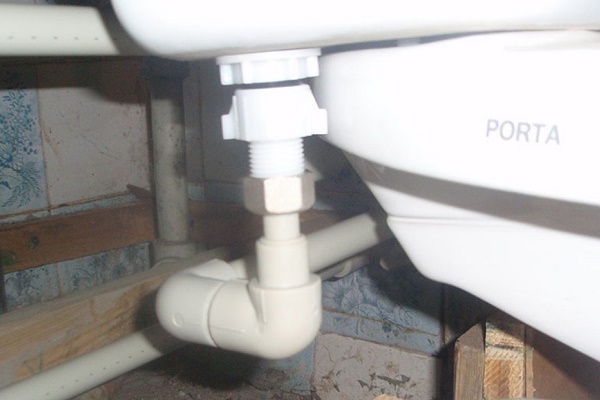

Преинсталирането на поплавъчния клапан се извършва доста лесно. При моделите с долно свързване клапанът трябва да се монтира преди монтажа на резервоара.

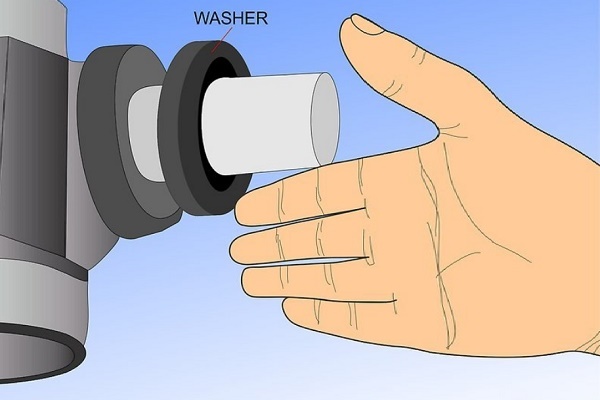

На тръбата на устройството се поставя гумено уплътнение, като се обърне с коничната страна към отвора в резервоара. След това клапанът се вкарва в отвора за подаване на вода, поставя се пластмасова шайба (ако е включена в комплекта) и се фиксира с гайка. Гайката се затяга първо на ръка, а след това се затегва с ключ.

Много е важно да се осигури херметичност, като правилно се поставят гумените уплътнения. При моделите със странично свързване защитата от течове не е толкова важна, тъй като подаването на вода се намира над нивото на пълнене на резервоара.

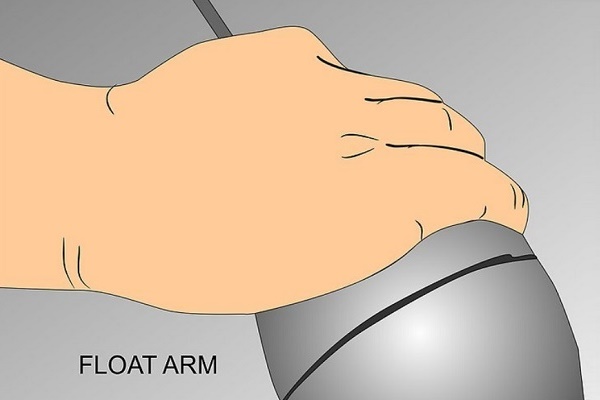

Трябва да се обърне внимание също така на това поплавъкът в резервоара да не докосва нищо, иначе няма да може да се издига или спуска свободно заедно с нивото на водата.

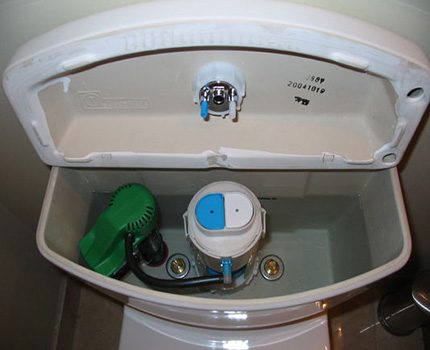

Важно е също да се монтира поплавъкът така, че нивото на водата да е на 15 см под ръба на резервоара. Някои модели предвиждат регулиране на нивото на пълнене на резервоара. С негова помощ може да се настрои пълнене на резервоара изцяло или наполовина.

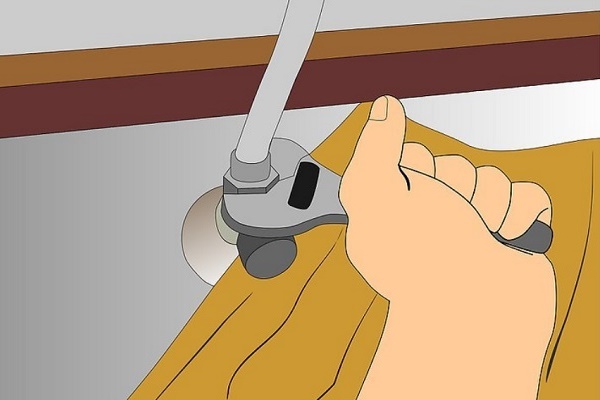

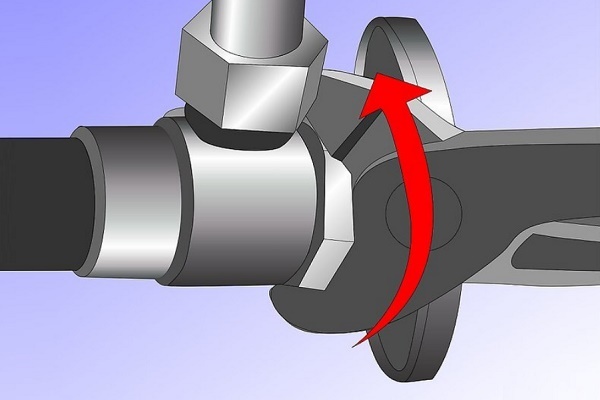

Гъвкав маркуч се свързва към водопроводния щранг чрез кран с прилагане на ФУМ лента. Запорният вентил се монтира задължително. В случай на необходимост от ремонтни работи, той ще позволи да се спре водата.

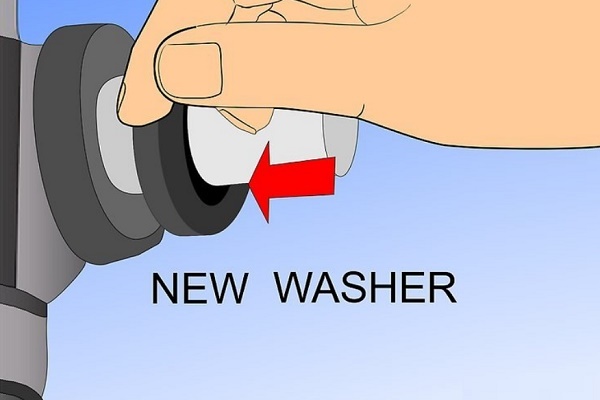

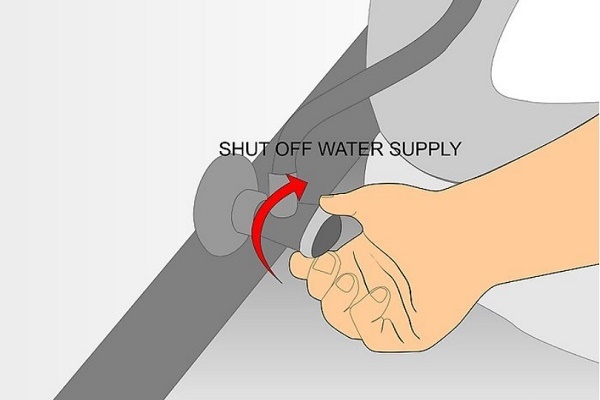

Възстановяването на работоспособността на поплавъчния клапан се извършва по следния начин:

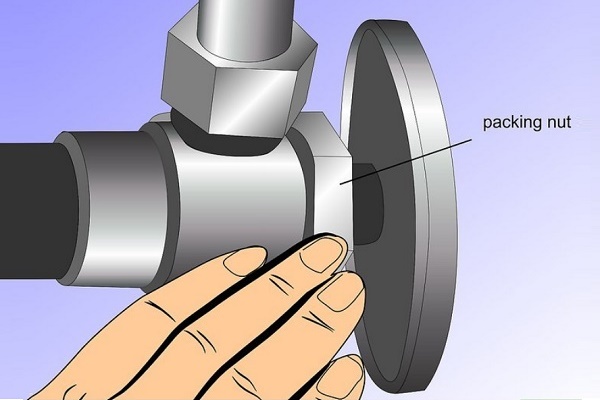

Ако се открие теч в областта на спирателния клапан, работите по отстраняване на неизправността се извършват в следната последователност:

Монтаж и регулиране на изпускателния клапан

Механизмът на изпускателния клапан е предназначен за подаване на вода в тоалетната чиния. Производителите пускат множество различни конфигурации на устройството.

Например, за икономично използване на вода е разработена двустепенна арматура, при която изпускането може да бъде пълно или частично. Едностепенните устройства понякога се оборудват със система „стоп“, която спира процеса на изпускане, веднага щом се пусне бутонът.

При закупуване на устройство трябва да се обръща внимание на материала, от който се произвеждат уплътнителните прокладки.

Ако по-рано местните производители използваха само гума, то сега все по-често я правят от силикон. Този материал няма механична памет, не се деформира.

Силиконовата и гумената прокладка и коничният изпъкналост на седлото на арматурата създават няколко защитни фактора и предотвратяват изтичането на клапана.

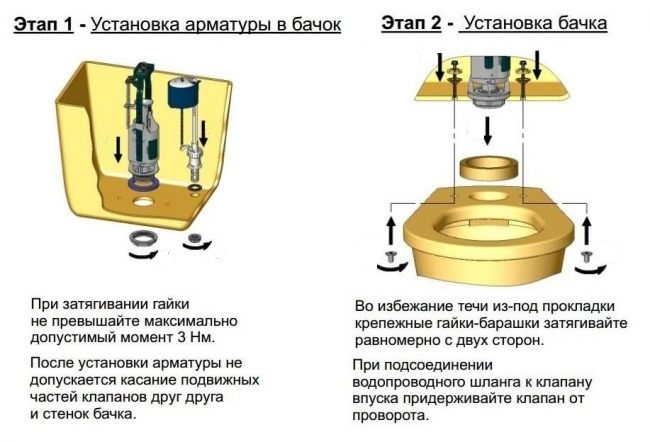

Монтаж на арматурата по стъпки

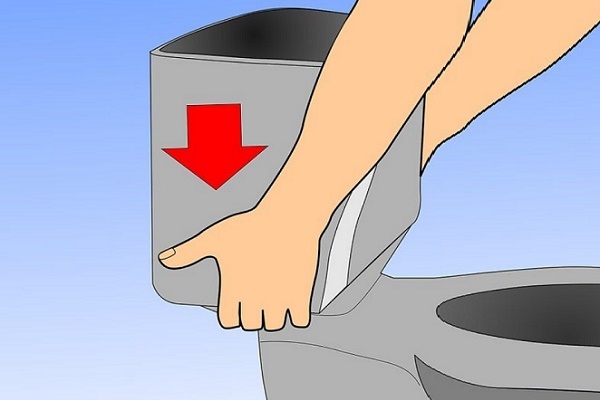

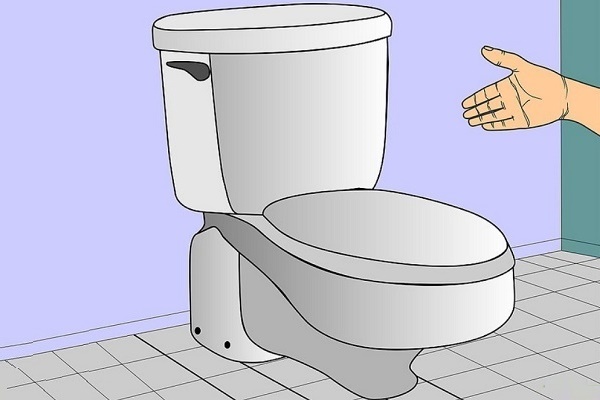

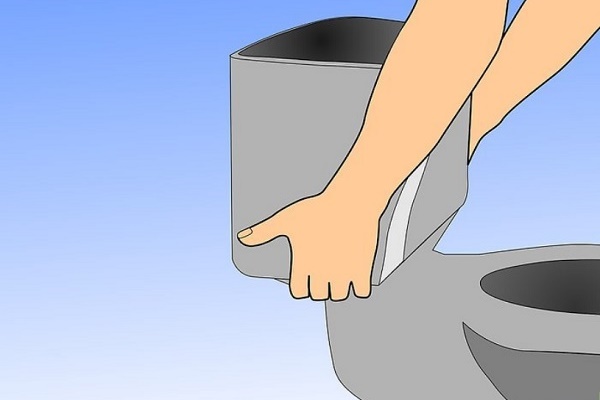

Ако механизмът на изпускането се е счупил или е остарял, няма нужда да се сменя резервоарът на тоалетната — просто трябва да се замени повреденият елемент.

Искате ли да замените резервоара на тоалетната с нов? Подробно ръководство за подмяната е изложено в друга наша статия.

Дори ако моделът на тоалетната е остарял, производителят пуска ново, но подходящо за него устройство. По-добре, разбира се, резервоарът и спирателната арматура да са от една и съща търговска марка.

В комплекта на клапана за изпускане на вода влиза изпускателен клапан, уплътнителна прокладка, преходен пръстен, крепежни елементи за резервоара към тоалетната, както и подробна инструкция за монтаж.

По-нататък, монтажът на изходящия клапан ще бъде показан на примера на устройство за двурежимно изпускане с кабел. Монтират резервоара на тоалетната. За целта поставят уплътнение 14 върху основата на клапана 12.

Може да ви интересува също информация за избора и смяната на уплътнението между тоалетната и резервоара.

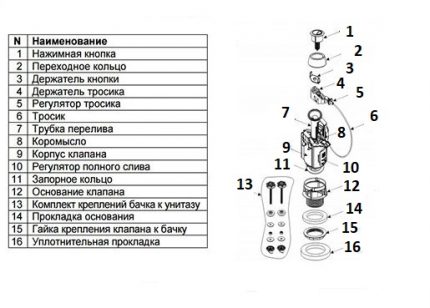

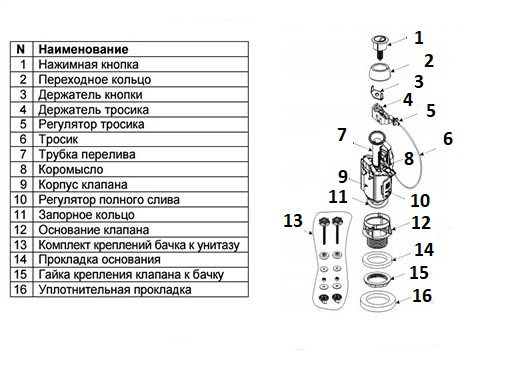

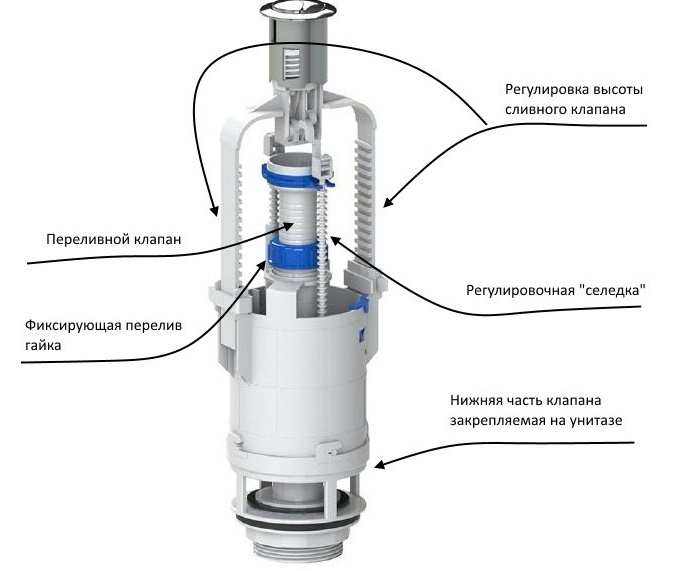

Схематично изображение на съставните елементи на клапана. Като знаете устройството на това приспособление, по-лесно се извършва настройката и регулирането му.

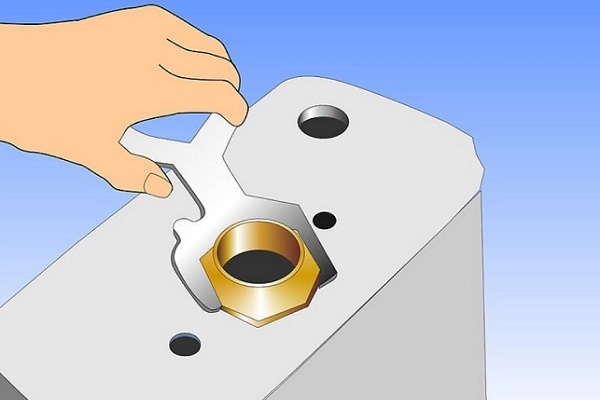

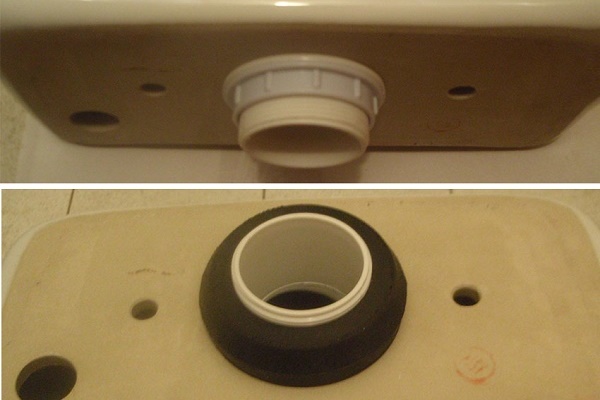

Клапанът се монтира в отвора на резервоара и отвън се завинтва гайка 15, върху която след това се поставя уплътнение 16. То ще осигури херметичност на съединението.

Болтове 13 се поставят в монтажните отвори в определена последователност.

Важно е да се спази последователността на закрепване на болтове 13 и да не се забрави да се извърши тяхното междинно закрепване към резервоара.

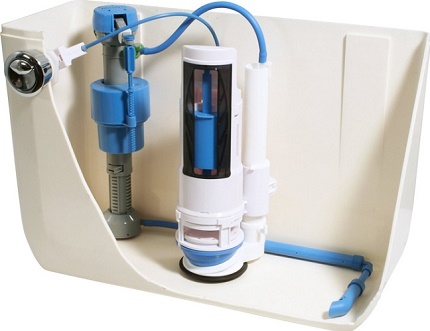

Монтира се кабелният механизъм. Неговият край се закрепва в кобилицата 8 така, че пластмасовият кожух да бъде вкаран до упор.

След това се спуска корпусът на изпускателния клапан 9 в основата 12 и се закрепва, завъртайки го надясно. Проверява се дали устройството не закача стените на резервоара и механизма на входящия клапан.

Преди монтажа на кабелния механизъм се проверява надеждността на закрепване на кабела в държача. Ако той се е освободил по време на транспортиране или монтаж, трябва да се закрепи.

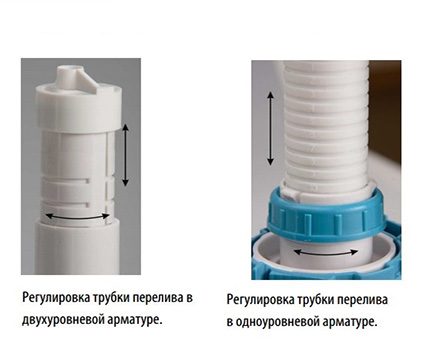

По-нататък се регулира височината на тръбата за прелив 7. За да се направи това, първо трябва да се завърти по часовниковата стрелка, за да се отблокира. След настройка на необходимата височина, тя отново се блокира чрез завъртане обратно на часовниковата стрелка.

При правилно настроена височина на тръбата, нивото на пълнене на вода не трябва да се издига по-близо от 20 mm до ръба на тръбата за прелив.

Ръбът на тръбата за прелив, от своя страна, при наличие на страничен отвор на резервоара (за свързване към подаване на вода), трябва да се намира поне 10 mm под него.

По-нататък се закрепва натискателният бутон на капака на резервоара. За целта е предназначен специален държач. Свързват бутона с кабела така, че той да не се усуква и да не закача пълнителния клапан. В резервоари с нестандартен отвор се използва преходен пръстен.

При необходимост, нивото на пълнене на вода в изпускателния резервоар на тоалетната може да се регулира чрез настройките на входящия клапан.

В правилно монтирано устройство, пръстенът на клапана при натискане и отпускане на бутона трябва свободно да пада и плътно да затваря отвора за източване на вода. Ако това не се случва, трябва да се регулира дължината на кабела чрез завъртане на регулатора.

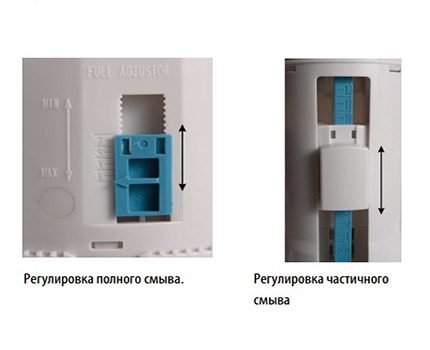

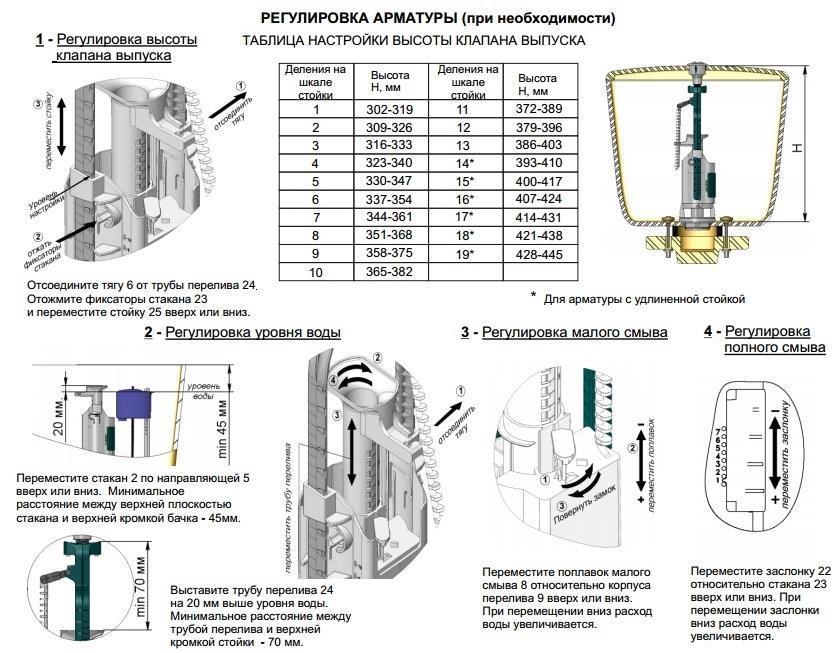

Регулиране на източването на водата

Обемът на остатъчната вода след пълно източване може да се промени с помощта на регулатор 10 върху корпуса на клапана за тоалетна.

За да се увеличи остатъкът, той се повдига, за да се намали – спуска се. Клапанът може да се настрои така, че водата да се източва напълно от резервоара, като се спусне регулаторът докрай надолу.

За да се регулира пълното или частичното източване, производителите предвиждат механизъм за регулиране, който позволява да се зададе необходимият обем на източваната вода.

По подобен принцип се регулира и малкото източване. Но все пак има някои разлики. В някои модели лостът за регулиране е свободно достъпен, а в други лостът трябва да се отключи чрез завъртане надясно.

И тогава, при повдигане на лостчето, обемът на източване намалява, а при спускане – обратното.

Ако резервоарът за източване препълва, трябва да се регулира преливната тръба. За целта, както и при монтажа, тя трябва да се завърти по посока на часовниковата стрелка и да се настрои на необходимата височина. След това отново се фиксира чрез завъртане в обратна посока.

След извършване на монтажа и регулирането се проверява работоспособността на системата – бутоните за малко и голямо източване трябва да изпълняват функциите си.

При натискане на малкия бутон трябва да се задейства малкото източване, а големият трябва да изпразва резервоара почти напълно, в зависимост от настройките.

Различните модели клапани могат да се настройват по свой начин, но общият смисъл на настройките се запазва – той се основава на принципа на работа на системата.

На Вас също може да бъде полезна информацията за това как правилно да разглобите резервоара за източване.

Обслужване на източната и входящата арматура

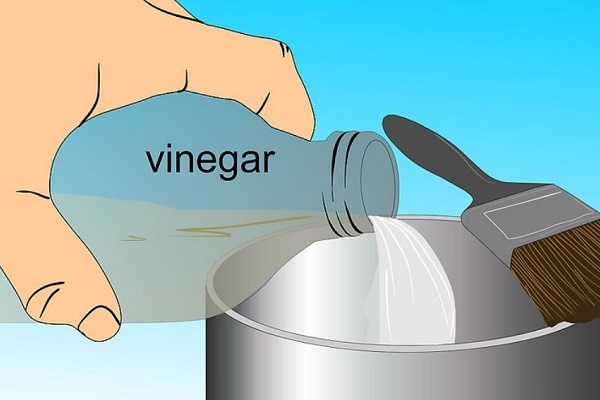

Тъй като практически всяка водопроводна вода съдържа механични и химични примеси, е необходимо от време на време да се промива оборудването – запорният пръстен, филтърът на пълнещия клапан за тоалетна.

Пясъчни зърна, отлагания на соли и ръжда могат да повредят оборудването.

За да се избегне силно замърсяване, пръстенът се промива с вода. За да се достигне до него, се отвинтва бутонът за източване, се сваля капакът на резервоара. Изважда се корпусът на клапана, като се завърта обратно на часовниковата стрелка.

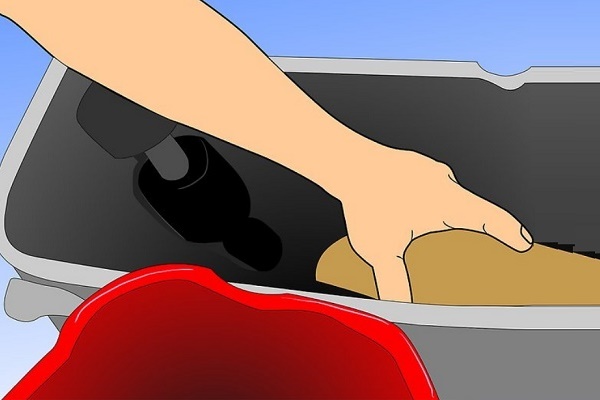

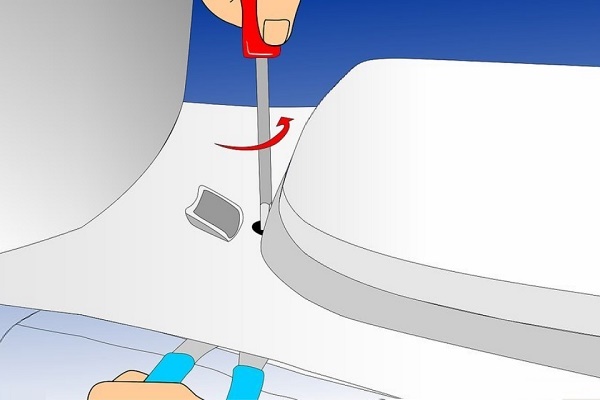

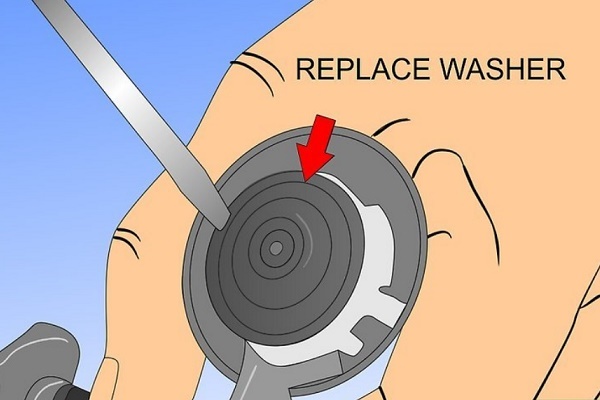

За отстраняване на теч в района на източващия клапан най-често се налага неговата подмяна:

Почистете частите без използване на агресивни почистващи препарати, като тези, които съдържат абразивни частици, органични разтворители, алкални или киселинни вещества.

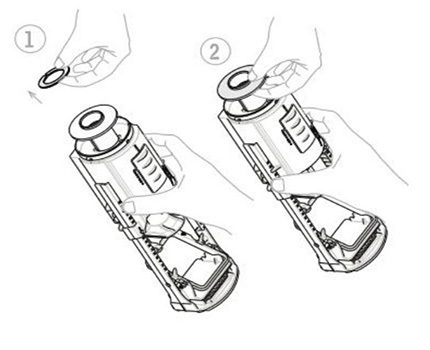

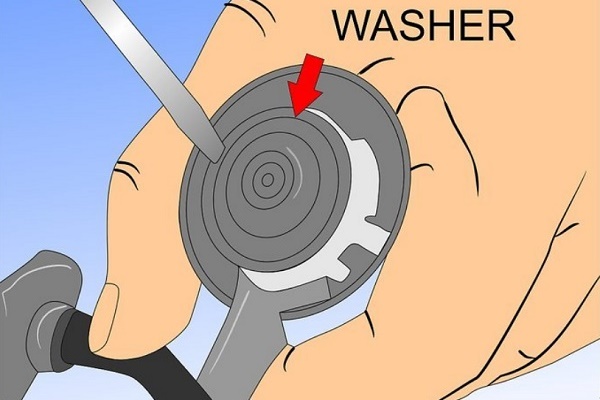

Запорният пръстен на изпускателния механизъм на тоалетната чиния също се изважда за почистване. За да го свалите, първо трябва да извадите фиксатора.

Изводи и полезно видео по темата

Как работи арматурата на промивния резервоар:

Как правилно да монтирате тоалетна чиния, резервоар, изпускателен и пълнителен клапан:

Всички знаем истината: ако искаш да направиш нещо добре — го направи сам. Това важи и за монтирането на клапани за тоалетна чиния. След като се запознаете с техническите тънкости, вие спокойно можете сами да монтирате и настроите арматурата.

Вие многократно сте сменяли арматурата на промивния резервоар и можете да дадете полезни препоръки на начинаещите в тази дейност? Не се колебайте, споделете своя опит. Или имате въпроси относно монтажа или регулирането? Задайте ги, моля, в коментарите под тази статия.
