Битови канализационни помпени станции: видове, конструкция, примери за монтаж

Темата за канализационните отпадъци може да изглежда неприятна само за неопитния собственик на жилище и то само на пръв поглед. Щом възникнат проблеми с канализацията, тяхното отстраняване става най-важната задача.

Ако неприятностите с отпадъците са редовни, има смисъл да се преразгледа първоначалният проект за грешки. За отстраняването им може да е необходима помпена канализационна станция. Ние ще разкажем как се извършва нейният монтаж, експлоатация и обслужване.

Какво е ПКС?

ПКС или помпена канализационна станция е устройство за принудително отвеждане на твърди и течни отпадъци. Такива устройства най-често се използват за промишлени цели.

Но съществува цяла редица ПКС, специално разработени за експлоатация в битови условия. Обикновено те се монтират в частни домове с автономна канализация или там, където е необходимо да се осигури транспортиране на отпадъците до щранга на централизирана канализационна система.

Моделите на битовите КНС могат да се различават значително по външен вид, но тяхното устройство и принцип на работа са доста сходни. Тези конструкции представляват херметичен резервоар, предназначен за събиране на отпадъци.

Високата степен на херметичност на акумулатора – важно изискване, което позволява да се защитят подземните води от замърсяване с отпадъчни води. Тук е предвидена система от тръби, както и специална помпа, разработена за препомпване на фекални маси.

Канализационната помпена станция работи по следния начин. Отпадъчните води постъпват в резервоара-акумулатор. С помощта на канализационната помпа, отпадъчните води, включващи твърди отлагания, се придвижват по тръбите за по-нататъшно оползотворяване, например в щранг на централната канализация, в резервоар на асенизатор и т.н.

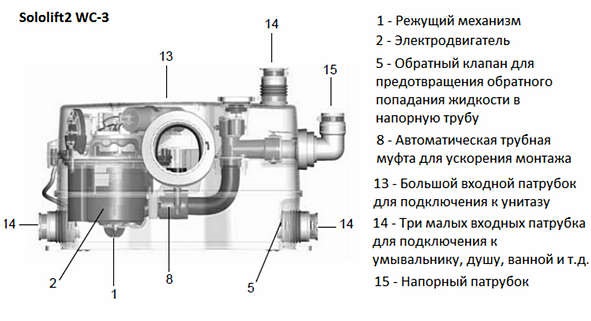

На тази схема е нагледно представено устройството на малка битова канализационна помпена станция, която може да се свърже директно към тоалетната чиния.

КНС се комплектуват с помпи от различен тип, сред които има и потопяеми, и повърхностни конзолни или самозасмукващи.

Потопяемите, както става ясно от името, се спускат вътре в резервоара с нечистотии. Обикновено това са много издръжливи агрегати, способни да работят дълго време в агресивна среда. За такива помпи не е необходимо да се подготвя място на повърхността, както не са нужни и допълнителни тръби за тяхното свързване към системата.

Но техническото обслужване на потопяемата помпа може да бъде донякъде затруднено. Агрегатът се охлажда от течността, в която се намира, в ремонт и в техническо обслужване (ТО) такива устройства се нуждаят не често. Освен това, потопяемите модели на канализационните помпи могат да работят дори в много студена среда. За тях се счита за допустима така наречената суха инсталация.

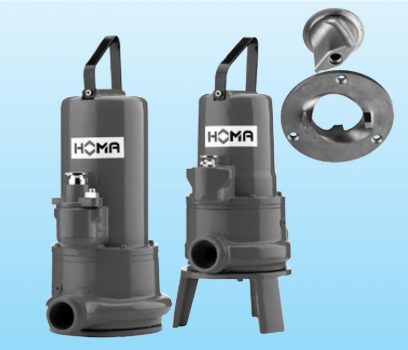

Помпите с мелачка се използват в канализационните станции, за да се улесни придвижването на отпадъчните води по системата, като се направи съставът им по-еднороден.

Самозасмукващите помпи имат широк просвет за преминаване на препомпваната среда, те са препоръчани за използване със съществено замърсени отпадъчни води. Електродвигателят с фланцово закрепване значително облекчава експлоатацията и обслужването на устройства от този тип.

Някои видове канализационни помпи са снабдени със специален нагревателен елемент. Това позволява да се използват дори при температура под нулата.

Конзолните помпи се използват основно за промишлени пречиствателни инсталации. За монтажа на такова устройство е необходим самостоятелен фундамент. Конзолните канализационни помпи се считат за изключително надеждни и удобни, но е по-добре монтажът и свързването им да се поверят на опитен специалист.

В битовите КНС може да се използва една или две помпи, всичко зависи от конкретната ситуация. Ако е необходимо да се смелят твърдите фракции от отпадъците, се използват помпи с режещ механизъм.

При това трябва да се разбере, че такъв механизъм не е всеядна месомелачка. Случайно изпуснат в канала парче парцал може да доведе до сериозно запушване и дори до повреда на помпата.

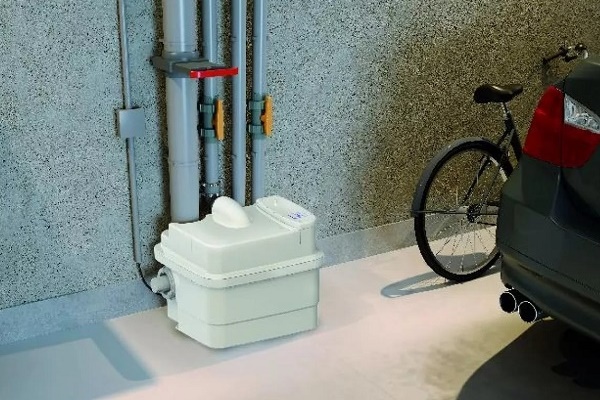

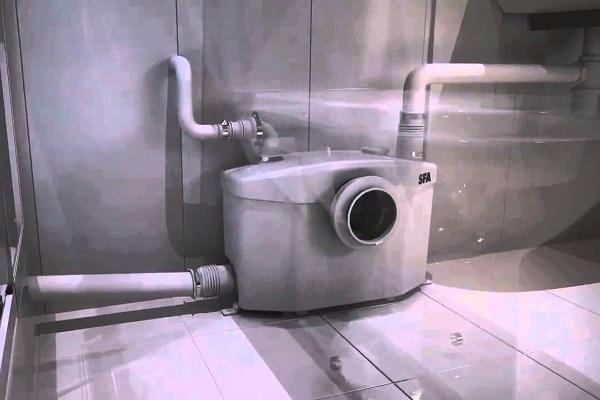

Отделно внимание заслужават така наречените мини КНС – това са помпени станции с относително малък размер, предназначени за свързване само към един обект, обикновено към тоалетната чиния. Те представляват комплекс от малък резервоар-накопител и помпа с режещ механизъм. Такива канализационни станции обикновено се монтират директно под тоалетната чиния.

Причини за принудителното отвеждане на отпадъците

Обикновено отстраняването на отпадъците от човешката дейност от канализационната система става по естествен начин под действието на гравитационните сили. За съжаление, практически организирането на този процес на достатъчно ефективно ниво не винаги е възможно.

Ето няколко причини, поради които собственикът на жилище трябва да обмисли (или да предвиди) инсталирането на система за принудително отстраняване на отпадъчни води:

• ситуацията е такава, че нивото на основния канализационен отток е разположено по-високо от точката на изтичане на отпадъците;
• точката на изтичане на отпадъците е разположена твърде далече от оттока на основната канализация;
• отпадъчните води се движат по канализационните тръби твърде бавно;
• канализацията често се запушва поради грешки, допуснати при нейния монтаж.

Част от тези проблеми може да бъде причинена от пропуски при проектирането на канализационната система или нейното неправилно преустрояване. Но се случва и така, че поради особеностите на конфигурацията на сградата или терена на парцела КНС става единственият избор за нормална работа на канализационната система. Понякога инсталирането на КНС е просто по-евтино, отколкото пълното преправяне на канализацията, като се отстраняват допуснати по-рано грешки.

Допълнителни елементи за монтаж на ПКС

КНС, както и промишлените канализационни станции, се комплектоват със специални поплавкови датчици, поставени в резервоара-накопител. Те предават на блока за управление информация за нивото на отпадъците в накопителя. Помпата се включва и изключва в автоматичен режим, което улеснява експлоатацията ѝ и удължава срока на служба.

В промишлените модели такива датчици се инсталират на четири различни нива. Те отразяват безопасното състояние, когато резервоарът-накопител е практически празен, нивата, при които помпата трябва да бъде включена или изключена, както и нивото на препълване.

Ако се включи последният комплект поплавкови датчици, това свидетелства за сериозни повреди в системата и изисква незабавна намеса на специалисти.

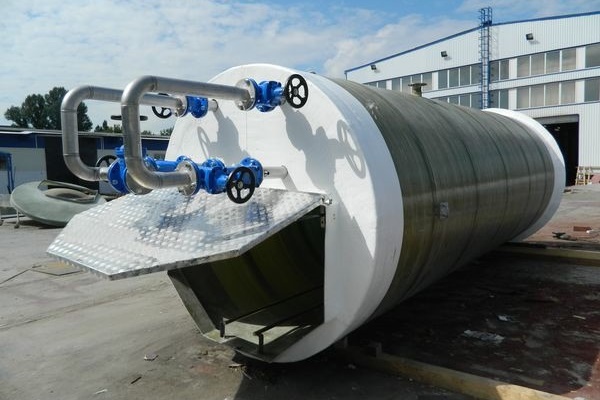

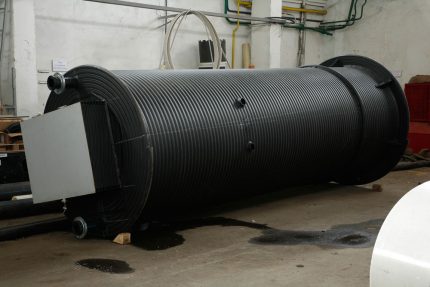

Накопителните резервоари за канализационни помпени станции обикновено се правят с цилиндрична форма или кубична конфигурация, но със заоблени ъгли, за да не се задържат твърди частици от отпадъците в тях.

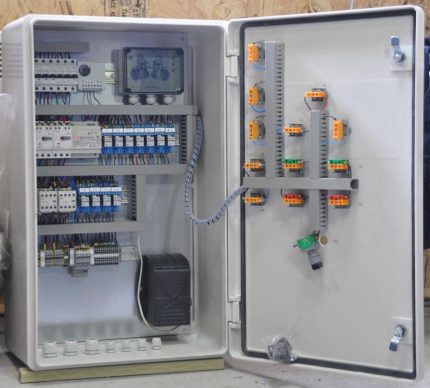

Освен такива датчици, се препоръчва също да се осигури на КНС източник на резервно електрозахранване и манометър. Може да са необходими специални датчици за налягане. Няма да е излишен допълнителен комплект спирателна арматура.

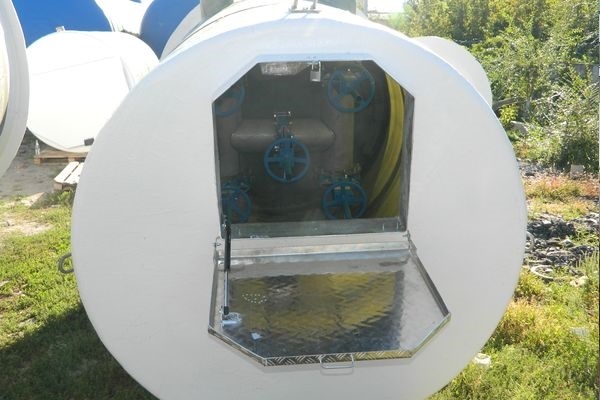

Наземната част на КНС обикновено се скрива под метален павилион, но може да се организира и друго покритие. То трябва да защитава устройството от лошо време и нежелана външна намеса в работата на комплекса от механизми.

Периодично и самата помпа, и свързаните с КНС канализационни тръби трябва да се почистват за профилактика на повреди и запушвания. Най-добре е предварително да се закупи комплект специално оборудване, което ще улесни изпълнението на тази задача. Още един важен момент – ръчният механизъм за управление на канализационната помпена станция.

В нормален режим на работа той не е необходим, тъй като всички устройства се включват и изключват автоматично. Но ръчното управление ще бъде много полезно, ако КНС се счупи или запуши. При пускане на нова канализационна станция в експлоатация също се използва ръчно управление.

Особености на монтажа на канализационна станция

Инсталирането на помпена станция – задача трудоемка и доста сложна. Резервоарът на КНС трябва да се инсталира на правилната дълбочина. След това почвата се изсипва около резервоара и се трамбова по такъв начин, че плътността ѝ да бъде максимално близка до естествената плътност на околната почва.

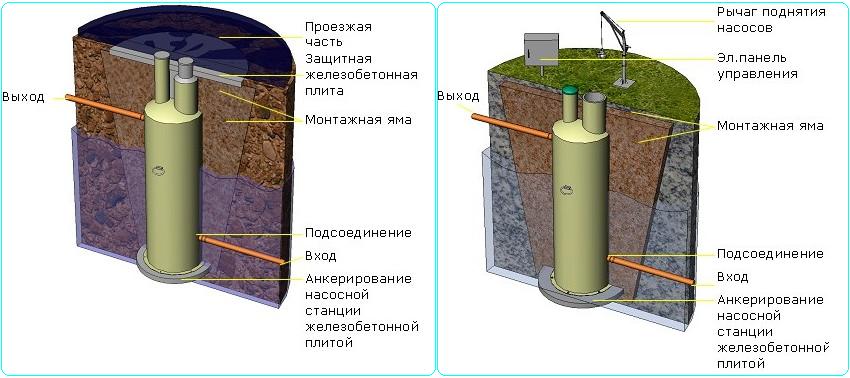

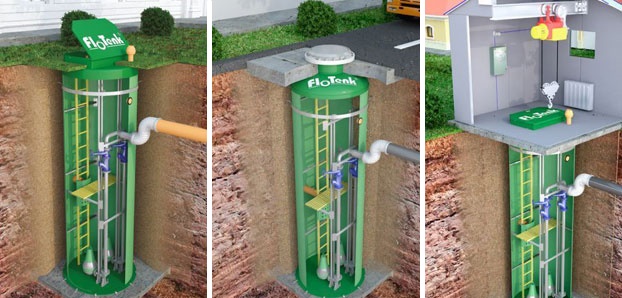

На схемата са представени два варианта за инсталиране на големи канализационни помпени станции. Във всеки случай устройството трябва да бъде защитено от лошо време и влияние на други външни фактори.

Като цяло, монтажът на голяма канализационна помпена станция може да се представи чрез следните стъпки:

1. Изкопаване на котлована.
2. Полагане на пясъчна възглавница.
3. Трамбоване на почвата.
4. Инсталиране на резервоара-накопител в котлована.
5. Присъединяване на всички необходими за работата на КПС тръбопроводи.
6. Установка на канализационна помпа.
7. Настройка на работата на поплавковите датчици.
8. Прокарване на електрокабелите, обустройство на заземяването.
9. Засипване и трамбоване на почвата.
10. Установка на защитно покритие.

Дълбочината на изкопа трябва да бъде приблизително с половин метър по-голяма от височината на резервоара-накопител заедно с капака. Работата е там, че капакът на КПС трябва да стърчи над повърхността с около един метър, но на дъното на изкопа трябва да се постави пясъчна възглавница с дебелина един и половина метра. При определяне на дълбочината на изкопа трябва да се вземат предвид тези параметри.

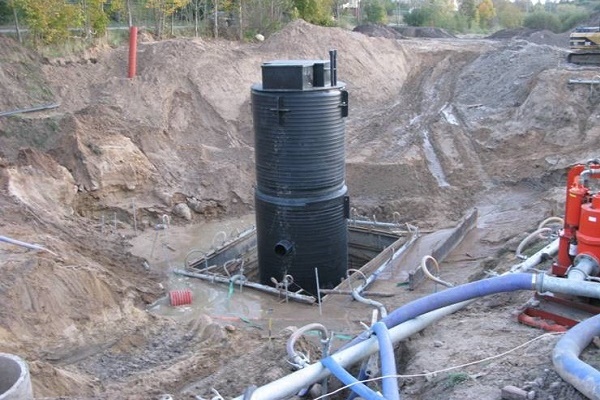

Големите канализационни помпени станции се инсталират в подземен изкоп по такъв начин, че капакът на устройството да стърчи над земната повърхност с около един метър

Ширината на изкопа за КПС трябва да бъде такава, че там не само да се побере свободно резервоарът, но и да остане място за извършване на необходимите монтажни работи. Разбира се, да се изкопае твърде просторен изкоп няма смисъл – това е просто ненужна работа.

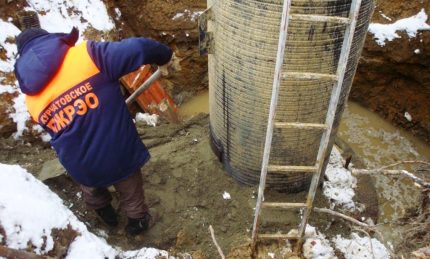

Изкопът обикновено се засипва със слоеве пясък и всеки слой се уплътнява по такъв начин, че неговата плътност да съответства на плътността на околната почва най-малко от 90%.

След приключване на монтажа на КПС, тя се засипва с пясък, който трябва да се уплътни послойно, като се създаде плътност, близка до състоянието на околната почва

Както вече бе споменато по-рано, поплавковите датчици се инсталират на четири нива:

• нормална степен на напълване – 0,15-0,3 м от дъното на резервоара;
• ниво на изключване на помпеното оборудване – 1,65-1,80 м;
• ниво, при достигането на което канализационната помпа се включва – приблизително 3,0-3,5 м;
• ниво на преливане на резервоара – 4,5-5,0 м.

След като всички елементи са инсталирани, е необходимо да се извърши проверка на работата на системата.

За това ще е необходим определен обем обикновена чиста вода. Течността може да се вземе от водопровода или от източник на автономно водоснабдяване. Ако по някакви причини такава възможност няма, водата просто се докарва в цистерна.

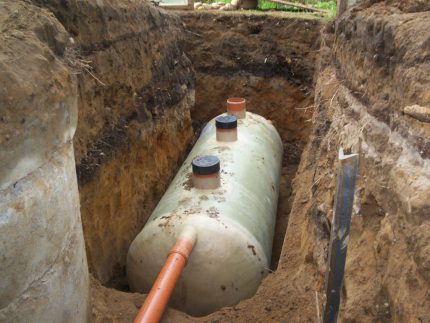

При инсталиране на канализационна помпена станция трябва да се изкопае достатъчно дълбок и просторен изкоп, на дъното на изкопа първо се поставя пясъчна възглавница

За проверка водата се подава в резервоара-накопител, докато той не се напълни, след което водата се излива в канализацията. При това се наблюдава работата на поплавковите датчици и функционирането на помпеното оборудване, което трябва да се включва и изключва в автоматичен режим.

Едновременно се проверяват всички съединения за херметичност. При откриване на теч трябва да се извърши повторно уплътняване на съединенията.

Ако нямате достатъчен опит в извършването на електромонтажни работи, трябва да възложите изпълнението им на специалист. Задължително КНС трябва да се заземи.

Ред за обслужване на ПКС

Работата на всяко устройство зависи от навременното техническо обслужване, и канализационните станции не са изключение. Не трябва да чакате, докато повредата стане очевидна, по-добре е да провеждате своевременни профилактични прегледи.

Такава предвидливост впоследствие може да доведе до значителни икономии, тъй като малкият и големият ремонт се различават значително по цена.

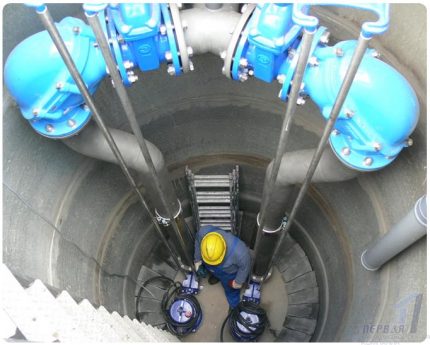

По време на визуалния преглед и обслужване на канализационните помпени станции трябва да се използват специални лични предпазни средства. Не се препоръчва използването на домакински химикали при почистване на резервоара.

Преди началото на профилактичните ремонтни работи канализационната станция трябва да се спре и да се изключи от електрозахранването. След това трябва напълно да се освободи налягането вътре в системата, както и да се изчака, докато устройството напълно изстине. За работите ще са необходими работно облекло, както и други защитни средства: респиратор, очила, ръкавици и т.н.

При обслужване на битови канализационни помпени станции първо се препоръчва да се огледа визуално устройството, да се провери работата на спирателната арматура. След това се оценява състоянието на помпите.

За проблеми може да свидетелства твърде високото ниво на шум при работа на помпеното оборудване. Друго тревожно явление – твърде силна вибрация на помпата по време на работа. Ако има такива опасни признаци, помпата може да се извади, да се промие, да се почисти, да се провери нейната работа и отново да се монтира в КНС.

Оценяват се също показателите на контролния панел. Тъй като твърдите частици от отпадъците могат да се натрупват вътре в резервоара под формата на утайка, се извършва периодично промиване не само на помпата, но и на резервоара.

Помпата – важна част от фекалната и всяка друга канализационна линия. Ако помпата започне да работи твърде шумно или прекомерно вибрира по време на работа, тя трябва да се прегледа и промие.

За това се използва обикновена вода. Тя може да се подаде с помощта на маркуч. За отстраняване на замърсяванията от вътрешната част на резервоара могат да се използват обикновени домакински четки.

А ето, употребата на домакински химикали в такива ситуации не се препоръчва. По време на промиването трябва да се внимава, за да не попадне вода под налягане върху манометъра или контролния панел.

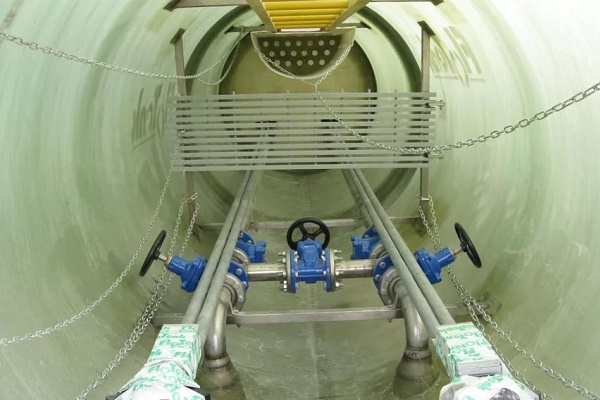

Канализационните помпи в такива инсталации обикновено се закрепват на специална тръбна муфа. При извършване на профилактично почистване и промиване е важно правилно да се демонтира помпата от такава муфа, а след това да се проследи, че устройството отново е правилно монтирано.

Още един важен възел – уловител за едри отпадъци. Той трябва да се огледа и почисти. По време на проверката всички съединения се проверяват за херметичност. Всички крепежни елементи трябва да се затегнат с гаечен ключ.

Особености на експлоатацията на канализационни станции

Когато избирате подходяща за дома си канализационна станция, трябва да помните, че различните модели са предназначени за различни условия на работа. Например, мини-КНС, предназначена за свързване към тоалетна чиния, не трябва да се използва за отвеждане на отпадъчни води от кухненска мивка или от баня.

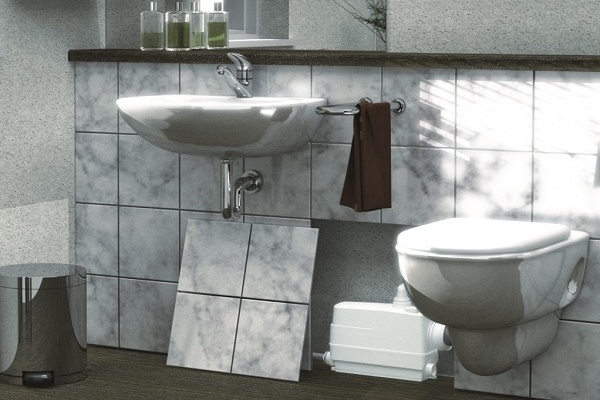

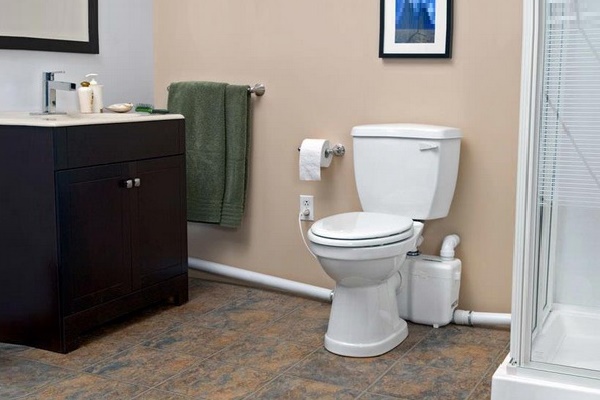

Освен това, ако мини-КНС е предназначена за свързване към стандартна тоалетна чиния, най-вероятно тя няма да може да се използва заедно с висящ модел тоалетна чиния. Правилната експлоатация на канализационната помпа, снабдена с раздробител за твърди отпадъци, заслужава внимателно отношение.

Някои собственици смятат, че ако в КНС има такава функция, то в канализацията може да се изпраща всеки твърд отпадък. Това е опасно заблуждение. Разбира се, ако някакъв отпадък, например, продукти за лична хигиена, попадне в тоалетната чиния, раздробителят ще ги преработи без особено усилие.

Обаче той не е проектиран да понася постоянно такъв вид натоварване. Раздробителят трябва да преработва основно фекални отпадъци, които имат съвсем различна плътност, не може да се използва като утилизатор на отпадъци. Голямо количество замърсявания, които не са предназначени за тази техника, могат бързо да я повредят.

Преди закупуването на конкретен модел КНС е необходимо внимателно да се запознаете с нейния паспорт и технически характеристики. Особено внимание трябва да се обърне на условията на експлоатация на устройството, например, за каква температура на отпадъчните води е проектирана системата.

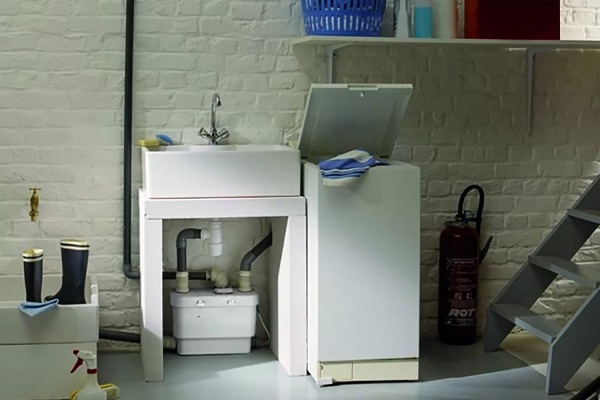

Отпадъчните води от кухненска мивка, баня, душ кабина, както и от автоматична перална или съдомиялна машина, могат да бъдат доста горещи. За да не прониква мазнината от кухненските отпадъци в системата и да не създава проблемни задръствания в нея, е желателно да се постави под мивката маслоуловител.

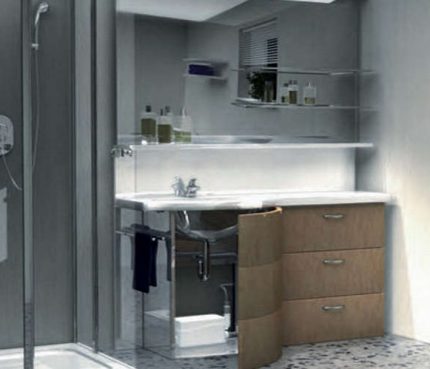

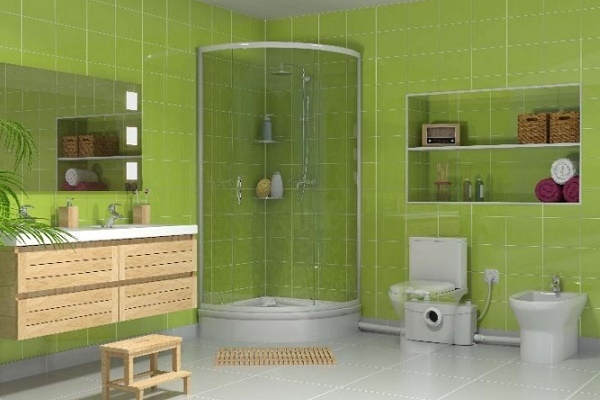

Съществуват компактни модели канализационни помпени станции, които могат да се инсталират под кухненска мивка. Но не може да се свързва перална или съдомиялна машина към такова устройство.

Необходимо е да се вземе предвид допустимата температура на отпадъчните води, зададена от производителя за всеки конкретен модел. Така например, канализационни помпени станции, в които могат да се изливат топли, но не прекалено горещи отпадъчни води, са подходящи за свързване към душ кабина, вана, тоалетна чиния, биде, кухненска мивка и т.н.

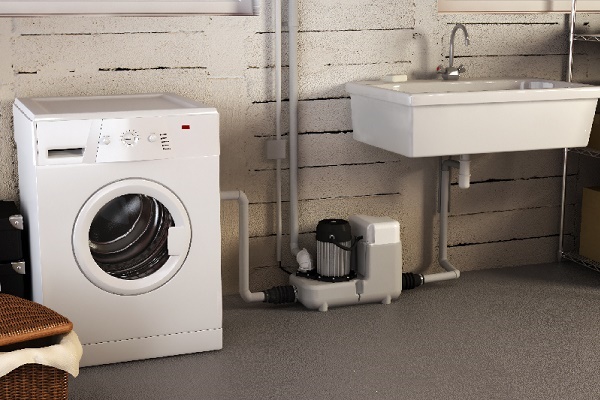

Обаче, ако има автоматична перална машина, трябва да се избере модел канализационна помпена станция за дома, в която могат да се изливат отпадъчни води с температура 90 градуса или по-висока. Трябва да се има предвид, че режимът на работа на такава техника обикновено включва кипене.

Всичко това се отнася и за съдомиялната машина, от която в канала може да постъпва почти вряла течност. Освен текущите нужди на дома, трябва да прецените плановете си, за да не се налага да купувате и инсталирате нова канализационна помпена станция.

Ако смятате да закупите съдомиялна машина в бъдеще, по-добре веднага изберете КНС, предназначена за отпадъчни води с повишена температура.

Трябва да обърнете внимание и на броя и разположението на тръбните отклонения. За всяко ново домакинско устройство, което се нуждае от свързване към канализационната система и може да се появи в бъдеще, трябва да съществува съответното тръбно отклонение. В противен случай просто няма да има къде да го свържете.

Изводи и полезно видео по темата

Преглед на компактна канализационна станция за тоалетна е представен тук:

В това видео схематично е показан процесът на монтаж на голяма КНС:

Канализационната станция може значително да подобри живота в дома. Важно е да изберете правилния модел КНС и да го инсталирате правилно. Правилната експлоатация и редовната техническа поддръжка ще гарантират липсата на проблеми с това полезно устройство в продължение на много години.
