Гумен маншет за тоалетна чиния (ексцентрик): правила за монтаж и свързване

Свързването на тоалетната към канализацията не изисква специални знания и умения, но при монтажа може да се сблъскате със сложност под формата на несъответствие на централните оси на изпускането на санитарния уред и канализационната отточна тръба.

Отворите, които се намират на различни нива или са изместени настрани, ще помогне да се свърже маншет за тоалетна – ексцентричен или гофриран.

Ще ви дадем съвети как да изберете подходящото изделие и да извършите неговия монтаж. Няма особени трудности, важното е – да вземете предвид конструкцията на самата тоалетна и да следвате инструкциите, дадени по-долу. За да улесним задачата и да подобрим разбирането на процеса на монтаж, сме допълнили информацията с илюстративни снимки и тематични видеоклипове.

Класификация на маншетите за тоалетна

Маншетът – прост, но необходим санитарен елемент, отговорен за херметичното свързване на тоалетната към канализационното изпускане. Той е задължителен при монтажа на всеки тип подов уред. Това означава, че при избора на тоалетна-компакт и нейното закупуване е необходимо веднага да се закупи и маншет.

Наличните в продажба детайли се различават по материал на изработка, диаметър, форма, затова преди покупката трябва да се изяснят някои моменти за свързването. Например, необходимо е да се знае диаметърът на канализационната тръба, към която ще се закрепи единият край на маншета. Стандартен е D 110 мм, но може да се срещнат и отклонения от нормата.

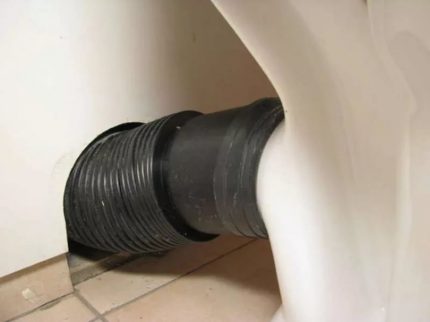

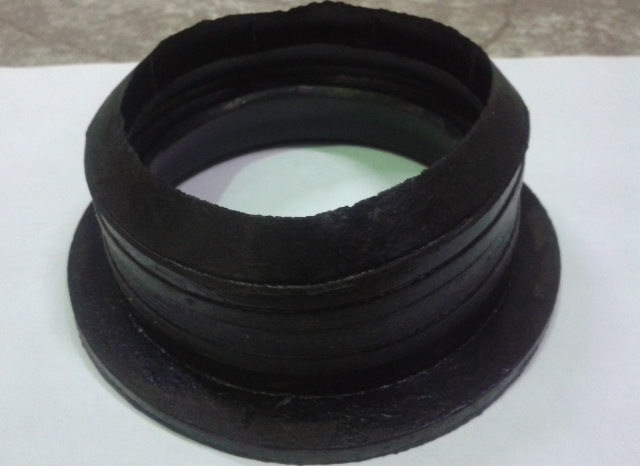

Съвременните производители на европейска санитарна продукция вместо черна гума от «съветски» образец (на снимката), която все още се продава в магазините, произвеждат детайли в бял цвят

Също така трябва да се уточни типа на изпускане на тоалетната и неговия диаметър, тъй като вторият край на маншета ще се закрепи именно към него. Възможно е несъответствие на размерите.

Проблемът се решава чрез използване на един от видовете маншети:

• при директно свързване – прост конусен модел;
• при свързване с изместване – комбинирана с различни размери на изходите.

В сложни случаи, когато тоалетната и канализационното изпускане се намират на различни нива спрямо пода или са изместени по ос, по-лесно е да се приложи по-еластичен вид маншет – гофрирана тръба, която има два гладки накрайника и гъвкава централна част, способна да се разтяга, да променя формата и дължината си.

И така, ако обобщим всички видове маншети, можем да откроим следните групи:

• прави гладки;
• ъглови гладки;
• конични;
• ексцентрици;
• гофрирани.

Могат да се срещнат комбинирани видове – например, от едната страна гладки прави, от другата гофрирани.

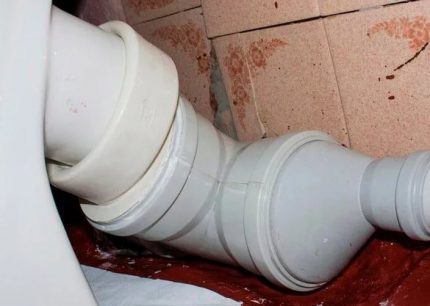

При необходимост, когато няма подходящ вид свързващ елемент, съществува възможност от две различни части да се направи една, но с условието да бъде спазена херметичността на съединението.

По материал на изработка всички маншети се делят на две групи:

1. Пластмасови. Подходящи са за съвременни модели тоалетни и пластмасови канализационни тръби.
2. Гумени. Използват се за присъединяване към чугунена тръба.

Цветът на материала не означава нищо, производителите обикновено произвеждат бели, сиви или черни изделия.

Избор на преходник с оглед на изпускането

Освен размерите, които са от първостепенно значение, е необходимо да се вземат предвид и конструктивните особености на тоалетната, а именно формата на изхода.

Тя бива три вида:

• вертикална;
• хоризонтална;
• наклонена.

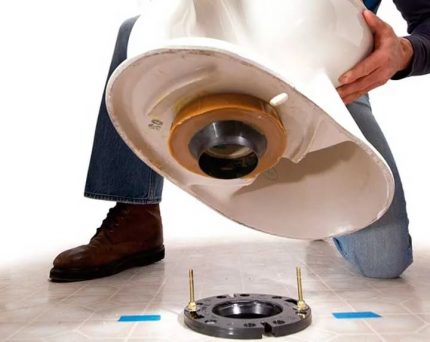

Вертикално изпускане

В Русия той се използва изключително рядко, тъй като разположението на канализационните тръби над нивото на пода противоречи на такова устройство. Вертикалният изход е проектиран така, че канализационното оттичане да е на нивото на пода, а самите тръби да са зашити в тавана или поставени под подовата настилка.

Ако все пак се изисква монтаж на тоалетна с вертикален изход, то е уместно да се използва прав къс пластмасов маншет с цилиндрична форма. Ексцентрици или сложни конфигурации не са необходими, защото тоалетната с вертикален изход се поставя непосредствено над канализационния отвор за оттичане.

Маншетът херметизира мястото на съединението и едновременно го маскира. Ако мястото на закрепване е на видно място, препоръчват да се подбере детайл в цвета на санитарното оборудване, ако е вътре в санитарния уред – външният вид няма значение.

Хоризонтално изпускане

Такъв вариант се среща много по-често и представлява елемент на тоалетната, насочен перпендикулярно на стената. В идеалния случай той трябва да се намира точно срещу входа на канализационната тръба.

В този случай ще подхожда гладък пластмасов маншет с малка дължина или елемент с два цилиндъра по краищата и гофрирана среда.

Ако къщата е стара, а тръбите все още не са сменяни (рядък случай), то ще е необходим гумен маншет за компактна тоалетна, който се използва за свързване към чугунени тръби. При изместване на осите вход-изход по височина ще бъде полезен ексцентрик – или гладък, или с гофрирана тръба.

Ако разстоянието до тръбата е значително, понякога използват и гофра, разтегната до необходимата дължина, и ексцентрик – за по-херметично съединение.

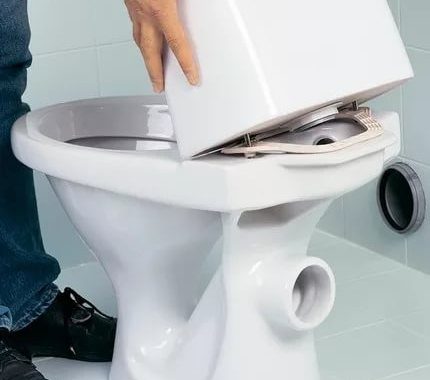

Ако тоалетната застава в удобно положение срещу канализационния вход, но изпускането ѝ се различава по диаметър, достатъчно е да се закупи кратък пластмасов елемент от конусен тип. Неговата особеност е разликата в диаметрите от различните страни. Да предположим, че към изпускането на тоалетната се закрепва с край D 80 мм, а към канализацията – с край D 110 мм.

Както виждате, при свързване на санитарен уред с хоризонтален изпуск могат да се използват различни видове маншети.

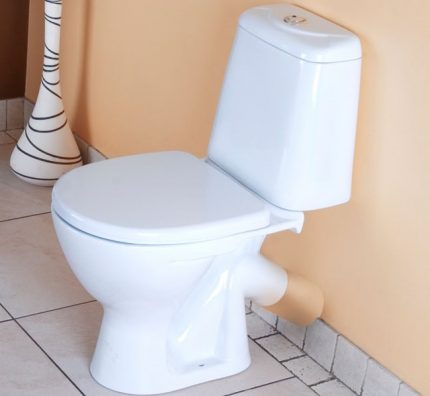

Наклонено изпускане

Такива тоалетни се свързват по различни начини, в зависимост от мястото на разположение спрямо канализационния отвор.

Изпускът обикновено е насочен под ъгъл 45º, следователно тоалетната трябва да се монтира до тръбата така, че тя да се намира малко по-ниско.

Ако входът/изходът са разположени на едно ниво, по-добре е да се купи санитарен уред с хоризонтален изпуск.

При свързване на наклонен изпуск подхождат и къси пластмасови цилиндрични елементи, ако тоалетната се монтира до тръбата, и по-дълги изделия с гофри, ако санитарният уред се намира на известно разстояние от канализационния отвор.

Гумен маншет е необходим само в един случай – ако трябва да се свърже тоалетна към чугунена тръба от стар образец.

Инструкции за монтаж на маншети от различен тип

Принципът на фиксиране на гумени или пластмасови, гладки или гофрирани части е сходен, но самият процес може да се различава по нюанси – от избора на място за монтаж на тоалетната до използване на допълнителни начини на закрепване. Ще разгледаме три често срещани варианта за свързване.

#1: Монтаж на гумения уплътнител

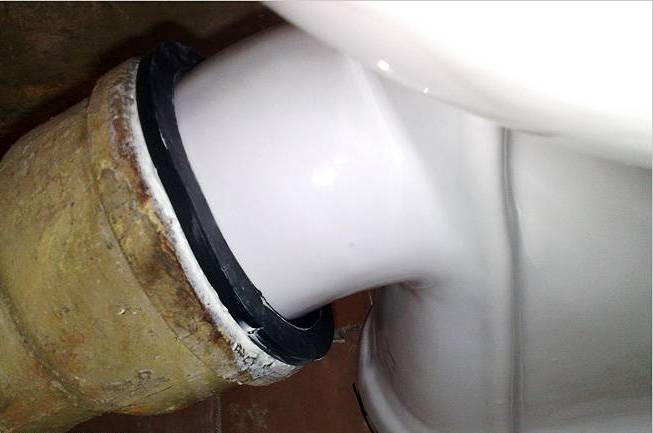

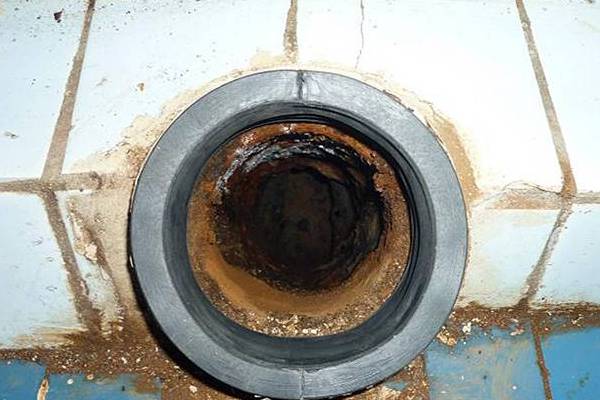

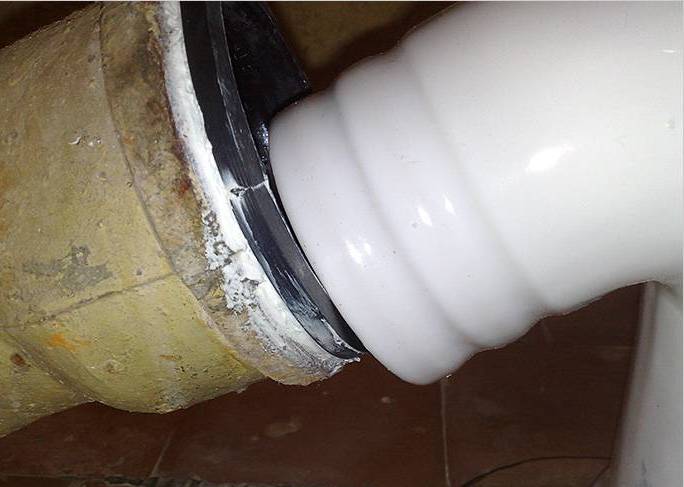

Маншетът от гума е къс плътен елемент, който не се натяга от външната страна, а се вкарва в муфата на чугунената тръба. Той е вид уплътнител или уплътнение, създаващо херметично съединение между отточния отвор и санитарния уред.

Освен това, той предпазва санитарния фаянс от отчупвания и повреди при неволно нарушаване на стабилността на монтажа.

Ред на действия при монтаж на гумен маншет:

Ако изпускът на тоалетната влиза в муфата свободно, тогава сапунен разтвор няма да е необходим. Напротив, трябва да се създаде по-плътно прилепване.

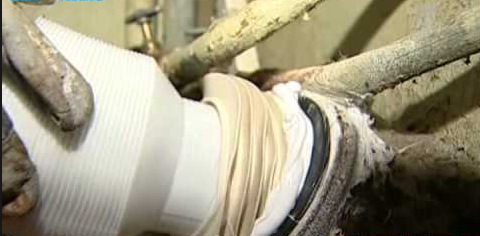

За това обикновено се използва традиционен модерен начин – по цялата повърхност на съединяващите се части се нанася уплътнител. След втвърдяване той образува плътно херметично кръгче.

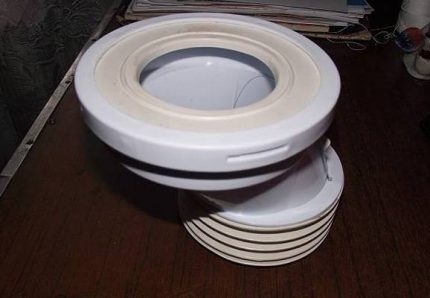

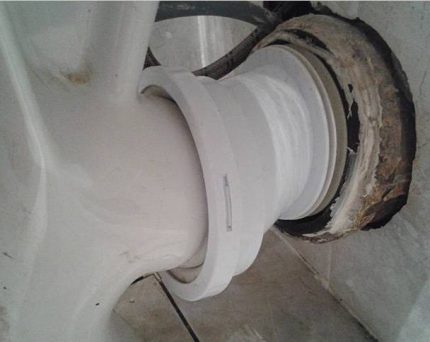

#2: Правила за използване на ексцентрика

За това, че ще ви е необходим ексцентрик, ще разберете на етапа на избор на място за монтиране на тоалетната чиния. Ако отворът на изпускателния отвор на санитарното изделие и гнездото на канализационната тръба не се намират точно един срещу друг, обикновен пластмасов съединител не е достатъчен. Отместването на осите изисква детайл с извита форма.

Качествени гумени или полипропиленови ексцентрици се продават в магазини за санитарно оборудване и могат да струват от 1 до 2,5 € в зависимост от производителя

Преди монтажа е необходимо да поставите санитарното изделие на място, да измерите дължината до канализационния отток и още веднъж да се уверите, че моделът на ексцентрика за тоалетна чиния е избран правилно. За проверка можете просто да поставите детайла към двата отвора.

Ексцентрик може да се използва, ако отворът за изпускане се намира малко по-високо от изхода на тоалетната чиния. Ако разликата във височината от изхода до гнездото е повече от 5 см, могат да възникнат проблеми с промивката – в този случай е по-добре да се сменят тръбите и да се монтират по-ниско.

Ред на работа:

• почистваме входния отвор на канализацията от стари отлагания;
• поставяме маншета с широкия край (110 мм) върху гнездото на канализацията, като намазваме местата на свързване с уплътнител;
• втория край присъединяваме към наклонения или хоризонтален изход на тоалетната чиния, също като използваме уплътнител;
• извършваме пробно изпускане на вода;
• ако не са открити течове, фиксираме тоалетната чиния на предварително подготвеното място с болтове.

Проблем възниква, когато при монтажа се окаже, че ексцентрикът е неправилно подбран. За да избегнете неприятна ситуация, вместо твърда конструкция можете веднага да купите детайл с еластична гофрирана среда.

При необходимост ексцентрикът с „хармоника“ може леко да се премести надясно/наляво или леко да се разтегне, като при това се запазят неговите функционални качества.

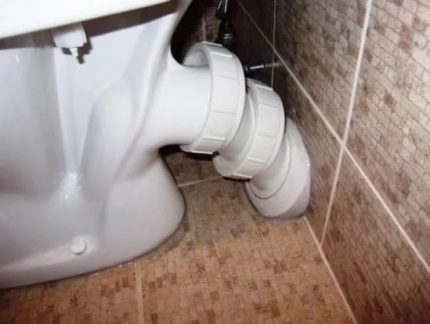

Вариант за каскадно използване на ексцентрици, когато неправилно е избран моделът на тоалетната чиния. Ако тръбите са разположени отдолу, близо до пода или на неговото ниво, по-добре е да се закупи санитарно изделие с наклонен изход.

Подвижните детайли също са актуални, когато съществува риск от нетрайно закрепване на тоалетната чиния. Просто казано, при клатене на санитарното изделие херметичността на твърдото съединение веднага се нарушава, докато гофрираният не е застрашен.

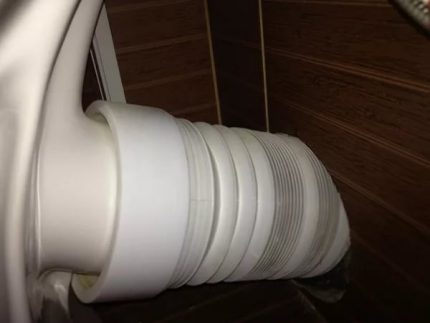

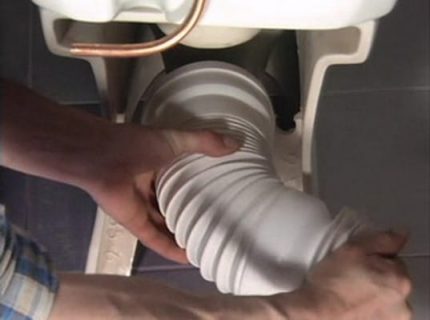

#3: Монтаж на гофрирания маншет

Когато монтажът на унитаза е затруднен поради неподходяща форма на изпускане или сложно разположение на канализацията, често се използва еластична гофрирана тръба. Нейното предимство е, че може лесно да променя формата и дължината си, следователно е подходяща за почти всички видове изпускания.

Единственото, което трябва да се вземе предвид при покупката, са диаметрите на фиксиращите цилиндрични краища. Те могат да бъдат 110 мм/90 мм, 110 мм/80 мм и др.

Именно гофрираната тръба се използва за временно инсталиране на унитаз при ремонт, при големи измествания спрямо централната ос на входа/изхода (вместо ексцентрик) и по време на монтаж на санитарния уред на разстояние до половин метър от отвора за източване.

Принципът на подмяна или инсталиране на гофрираната тръба е същият като при другите видове маншони:

• отстраняване на стария износен елемент;
• почистване на входните отвори от мръсотия и отлагания;
• вмъкване на обработения с уплътнител край в разширението на канализацията;
• фиксиране на втория край на изпускането на унитаза;
• пробно пускане на вода, отстраняване на недостатъците.

Опитните водопроводчици препоръчват да не се разтяга гофрираната тръба до максимум, тъй като в резултат на това тя губи еластичност и по-бързо се поврежда.

По-добре да се избере модел с по-голяма дължина или да се опита да се премести унитазът по-близо до изходния канализационен отвор. Друг вариант е закупуване на комбиниран маншон, състоящ се частично от твърди елементи.

Съвети за закрепване на преходниците

Преди избора на маншон непременно уточнете разстоянието от изпускането на унитаза до канализационната тръба. Понякога процесът на инсталиране се нарушава само защото дължината на ексцентрика е с 2 см по-малка от необходимата.

Ако избирате гофрирана тръба, проверете степента на разтягане. Възможно е тя да не е достатъчна за сложен случай на свързване или включване към тръба, намираща се на голямо разстояние.

Издължената гофрирана тръба е склонна към провисване, затова ще са необходими допълнителни крепежи за придаване на прав вид. Острите ъгли и силните извивки са причини за чести запушвания.

Освен дължината и формата на маншоните, обръщайте внимание на дебелината на стените. Колкото по-голям е този показател, толкова по-дълго ще издържи устройството.

Преди покупката на санитарния уред анализирайте състоянието на канализационната система и тогава ще можете да изберете модел с необходимия тип изпускане и да се ориентирате по схемата за монтаж на унитаз.

Изводи и полезно видео по темата

За тайните на правилния избор и използване на санитарни маншони можете да научите от следните видеоклипове.

Използване за свързване на ъглов маншон:

Санитарни трикове при използване на преходници и маншони:

Закрепването на маншона е част от процеса на инсталиране на унитаза. Ако правилно се определите с избора на свързващ елемент, монтажът на санитарния уред няма да отнеме много време и няма да предизвика трудности.

При възникване на затруднения препоръчваме да се обърнете за помощ към специалисти. Навременната консултация преди покупката на маншета също няма да е излишна.

Имате ли практически умения за инсталиране, свързване на тоалетната и монтаж на маншета? Моля, споделяйте натрупаните знания или задавайте въпроси по темата в коментарите. Блокът за контакт се намира по-долу.
