Възвратен клапан за канализация: ръководство за инсталиране на спирателното устройство

Извънплановият ремонт едва ли ще зарадва някого. Особено когато апартамент или къща извън града е наводнен с отработена вода от канализационната тръба. Възвратният клапан за канализация може да предотврати катастрофа от местен мащаб. Достатъчно е да изберете правилния модел и да го инсталирате.

Ще разкажем как работи устройството, защо то ще стане най-добрият защитник срещу обратния поток на отпадъчните води за следващите 5 и повече години. При нас са подробно описани разновидностите на клапаните, техните конструктивни особености и правилата за експлоатация. Като вземете предвид нашите препоръки, ще можете да изберете идеалното устройство, което решава вашите проблеми.

Строеж и предназначение на спирателните клапани

За да обезопасите дома си от канализационно наводнение и да не затваряте цяла нощ отворите в мивката, ваната и тоалетната с кърпи, халати, покривала и всичко, което ви попадне под ръка, се поставят специални спирателни устройства. Понякога дори една найлонова торбичка, случайно изхвърлена в тоалетната, може да предизвика катастрофални последици.

Какво е възвратен клапан?

За защита от течението на отпадъчните води в обратна посока се използват специални устройства, които задействат в нужния момент и преграждат пътя на отработената вода. Това е спирателен клапан, използван за канализация в частни домове, апартаменти, офисни помещения, в производството. Също така спирателни устройства се поставят в системите за отопление и водоснабдяване.

Възвратните клапани умеят в нужния момент да затворят отвора в канализационната тръба. А всички отпадъчни води, започнали движението си в противоположна посока, ще бъдат принудени да търсят друг път.

Такава ситуация може да възникне в многоетажна жилищна сграда, където обикновено има общ щранг за живущите, чиито апартаменти са един под друг. Тогава преливане на канализацията може да се види дори на 2-рия етаж, ако живущите на 1-вия са се погрижили за инсталирането на спирателен канализационен клапан.

Ако клапанът е инсталиран и на 2-рия етаж, тогава стълбът от канализационни отпадъчни води едва ли ще стигне до 3-тия – под налягането, което той упражнява, запушването ще бъде пробито и всичко ще потече там, където трябва – в общата канализационна тръба на сградата.

Устройство и особености на работа

Спирателните клапани за канализация могат да бъдат с най-различна форма и размер. Те се изработват от различни материали и имат различни работни части. Но всички те действат по един и същи начин – преграждат пътя на отпадъчните води, които внезапно са променили посоката на движението си.

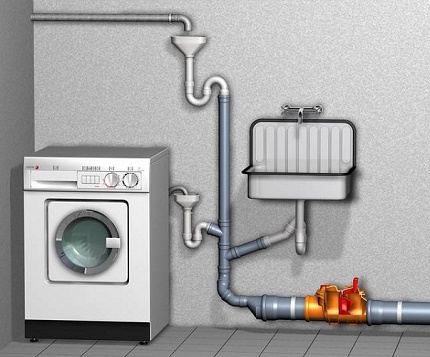

Към възвратния клапан могат да се свържат няколко канализационни клона. Независимо от модела на спирателното устройство, трябва да се избере място за монтаж, което е максимално удобно за извършване на проверка и почистване в бъдеще.

Като цяло, клапанът се състои от следните части:

• входен и изходен патрубок;
• лост за принудително извеждане на отпадъчните води;
• мембрана/работен орган за преграждане на цялото сечение на тръбопровода;
• капак за извършване на ревизия и почистване.

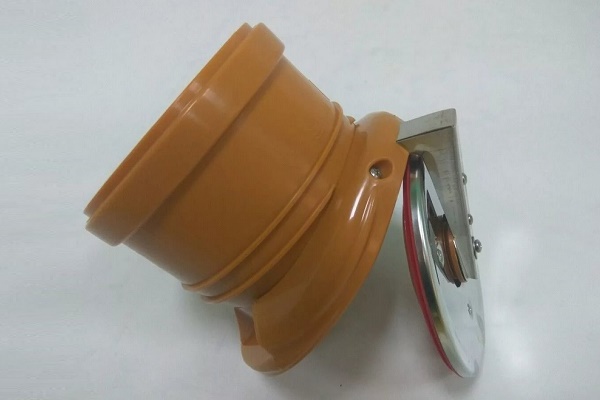

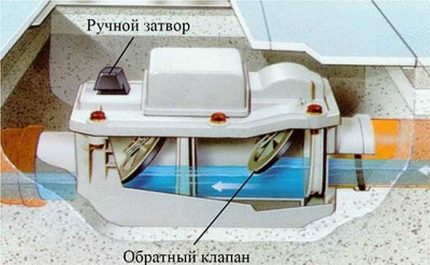

Работният механизъм зависи от модела – това може да бъде гумено топче, клапа или друго приспособление, което напълно прегражда тръбата.

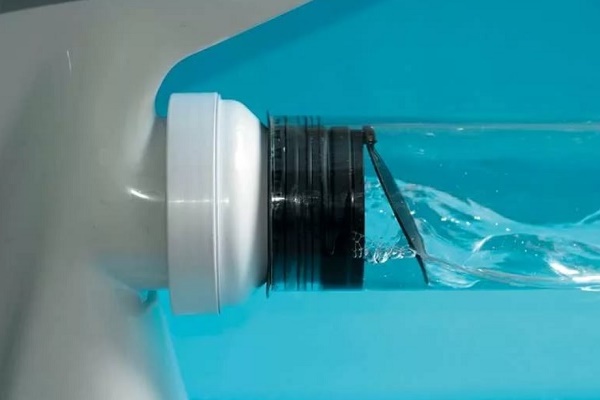

Ако отпадъчните води текат в правилната посока, тяхното движение не среща препятствие. Щом променят посоката си, работният механизъм затваря цялото сечение на тръбата.

Необходим ли е той по принцип?

Спирателните устройства не са задължителни за инсталиране във всички ситуации. В някои случаи може да се мине и без тези приспособления.

Например, семейство, което живее в апартамент на 5-ия етаж, може да не се притеснява за наводняване на банята от канализационни отпадъчни води поради запушване на щранга.

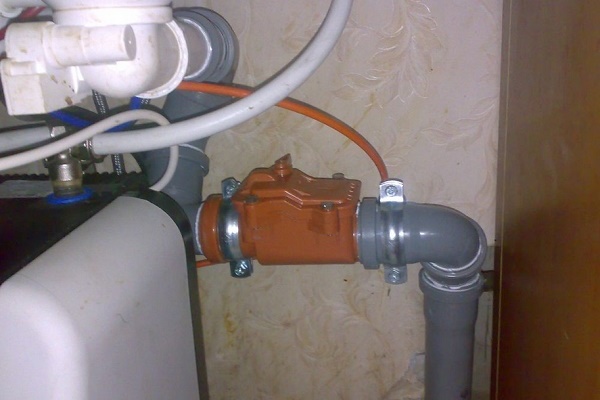

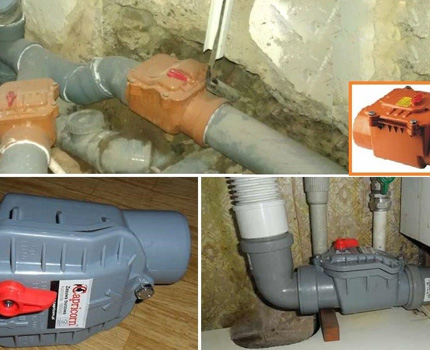

При инсталиране на възвратен клапан трябва да се следи посоката на червената стрелка – тя показва правилната посока на отпадъчните води

Възвратен клапан е необходим, ако:

• апартаментът се намира на 1-вия или 2-рия етаж на многоетажна сграда;
• в частна едноетажна къща/вила;
• в 2- или 3-етажна вила;
• в офисни помещения на 1-ви-2-ри етажи, особено ако в сградата има стари тръби.

Именно за такива категории помещения е по-евтино да се инсталира спирателно устройство, отколкото после да се справяте с последствията.

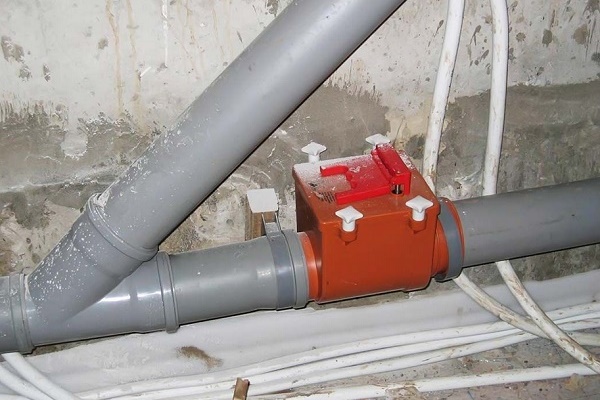

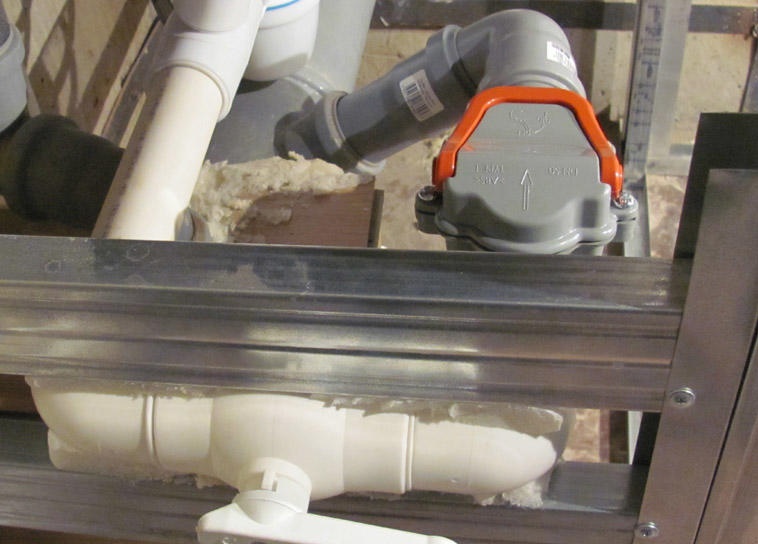

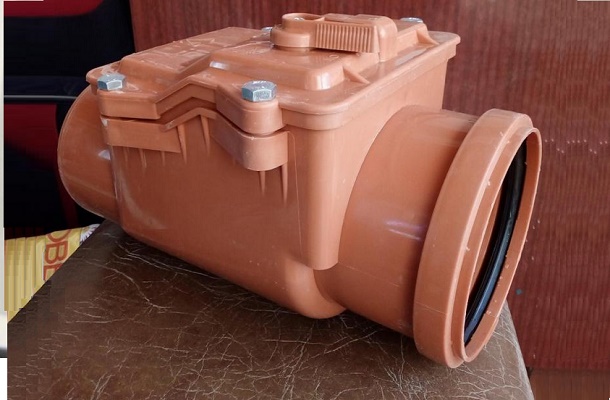

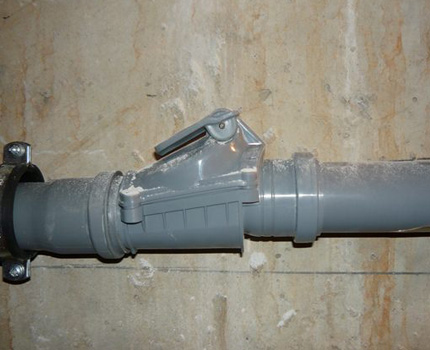

При клапана отгоре има лост за принудително затваряне на канализационната тръба

Разновидности на възвратните клапани

Всички спирателни канализационни устройства могат да се разделят според мястото на инсталиране:

• за на открито;
• за закрито.

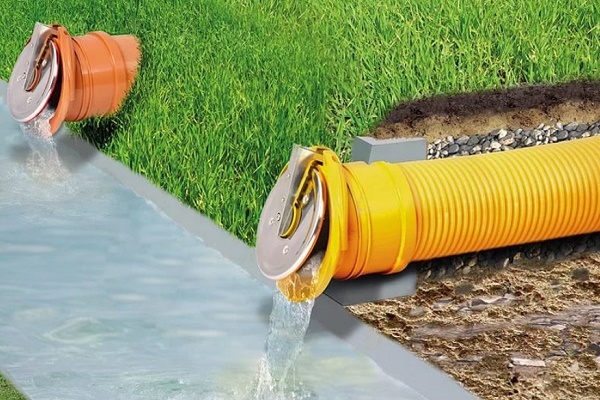

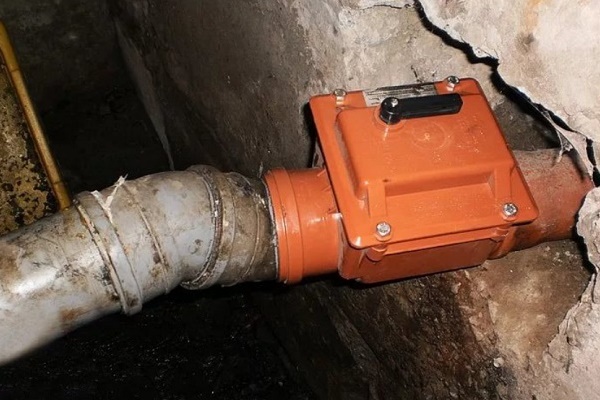

Ако устройството трябва да се монтира на външна канализационна тръба, трябва да се избере устойчив на замръзване модел с голяма пропускателна способност.

За инсталиране в закрито обаче са подходящи по-прости варианти. При това това могат да бъдат както пластмасови модели, така и стоманени

В зависимост от начина на монтаж се различават:

• фланцови;
• междуфланцови;
• муфтови.

Вторият вариант изисква използване на заваряване и се прилага в метални тръбопроводи. Но това е бърз и лесен начин, който не изисква много време за инсталиране.

По фланцов начин се поставя възвратен клапан на тръби с голям диаметър. Най-често на открито. А чрез муфтов метод е по-удобно да се инсталират устройства с малък диаметър. Основно такъв вариант се прилага в закрито. Важно е при инсталиране да се избере място, където спокойно може да се свали капака и да се почисти клапанът от запушвания.

Също така по вид на спирателния механизъм се различават въртящ, повдигащ и сачмен клапан. Това е разлика по начина на закрепване на спирателния механизъм в самото приспособление. При въртящия се използва клапка, при сачмения работният орган е сачма, която затваря сечението на тръбопровода.

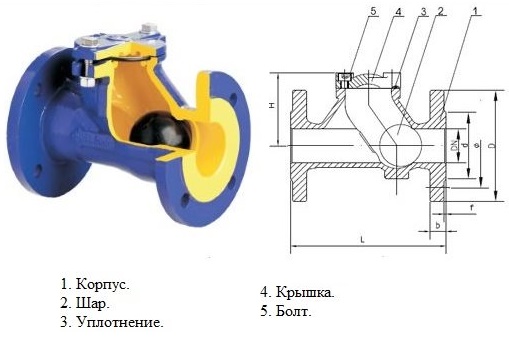

Модел на възвратен клапан за канализация, в който се използва като работен орган сачма, най-често се прилага в производствени помещения.

В повдигащия модел на спирателния клапан има специален спирателен елемент – шибър, който се движи под въздействието на пружина или под собственото си тегло.

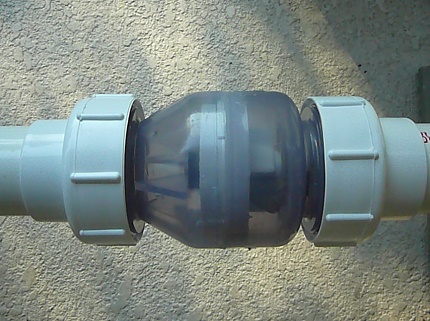

Понякога домашни майстори предлагат своя вариант на домашно изработено приспособление – това не винаги е оправдано. Такова устройство може да не издържи на напора, и последващият ремонт ще струва скъпо.

Нюанси при избора на възвратен клапан

Преди покупката на спирателно устройство за лично ползване трябва внимателно да се анализират особеностите на вашата канализационна система. Изхождайки от нейната специфика, трябва да изберете.

При избора на оптимален вариант трябва да се обърне внимание на следните характеристики:

• диаметър на гнездата;
• материал;
• размер на приспособлението;
• сложност на монтажа;
• качество и гаранция;
• цена.

При това цената е явно на последно място – надеждността и функционалността на клапана не зависят от нея. Тук трябва да се ориентирате по финансовите си възможности. Например, няма смисъл да купувате сложен модел спирателно устройство с електродвигател за повече от 1200 € за скромна вила с евтини канализационни тръби от пластмаса.

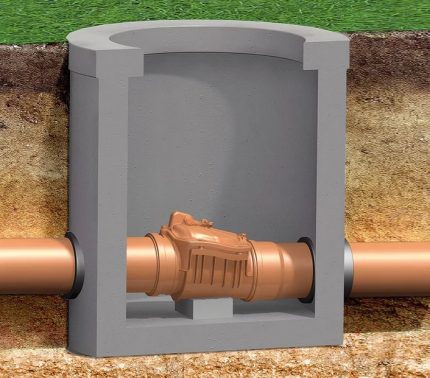

За обзавеждане на канализационни системи се произвеждат модели възвратни клапани с хоризонтален и вертикален начин на монтаж. Хоризонталните се монтират на магистрални линии, вертикалните на щрангове.

Най-важният параметър е диаметърът на гнездата. Именно той е ключова характеристика и трябва да съвпада с диаметъра на канализационната тръба, в която ще се монтира възвратният клапан.

Да вземете по-малък или по-голям размер на сечението на устройството и да купувате специални преходници ще бъде неправилно решение. Това ще наруши отработения механизъм на функциониране на системата и може да наруши пропускателната способност на монтираните тръби.

Материалът, от който се изработват възвратните клапани, е същият като материала на канализационните тръби:

• пластмаса;
• стомана, включително неръждаема;
• чугун;
• бронз;
• други материали, по-рядко срещани.

От срещаните варианти най-добре е да изберете същите като монтираните канализационни тръби в къщата, вилата, апартамента. Нецелесъобразно е в чугунен тръбопровод да вграждате пластмасов клапан и обратно. При това пластмасовите модели са най-достъпни по цена.

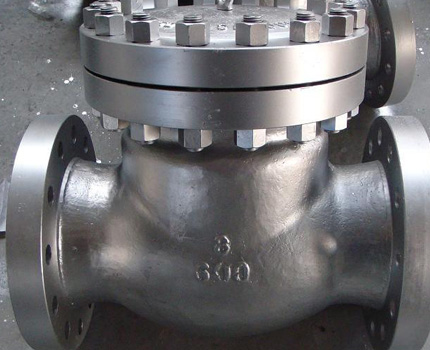

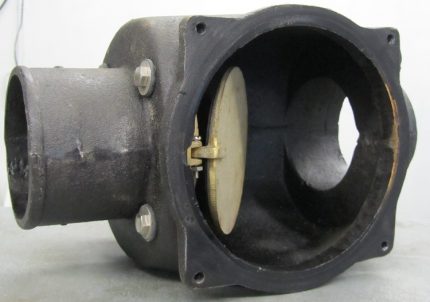

Модели на спирателни устройства, изработени от метал, е правилно да се инсталират в същия тръбопровод, изработен от аналогичен материал

Що се отнася до размера, спирателното устройство трябва да се избира, като се има предвид наличието на място за неговото инсталиране. Не трябва да забравяте, че съществуват клапани за вертикален и за хоризонтален монтаж.

Най-често избират втория вариант. Но при липса на достатъчно свободно място в банята, кухнята, зад тоалетната или в помощно помещение, вземат вертикалния вариант.

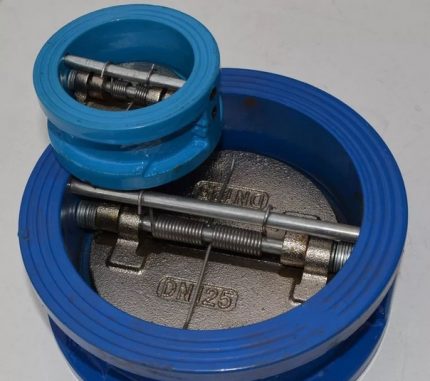

Ако мястото е съвсем малко, то разумно решение ще бъде да се използват междуфланцеви модели на възвратни клапани, за чието инсталиране ще са необходими само уплътнители.

От простотата на инсталиране зависи цената на монтажните работи, ако се планира да се покани водопроводчик. Ако пък това е обикновен пластмасов модел, то монтирането му ще бъде по силите на домашен майстор, който разполага с минимален набор от инструменти.

Също така преди покупката няма да е излишно да разгледате харесания модел и да го проверите, за да не се клати и да не скърца под пръстите. Трябва да обърнете внимание, че отгоре е нанесена стрелка от производителя.

На всяко качествено изделие задължително се посочва посоката на движение на канализационните отпадъци, което изключва грешки при монтажа.

От продавача трябва да поискате гаранция от производителя за тази стока. Качествено изделие, произведено в завод, винаги има гаранционни документи и препоръки за инсталиране.

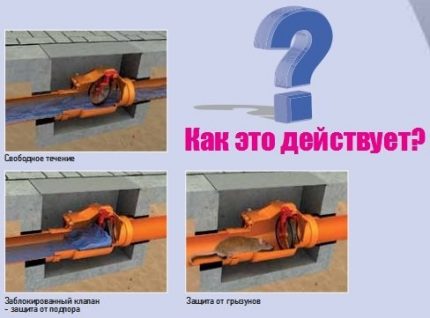

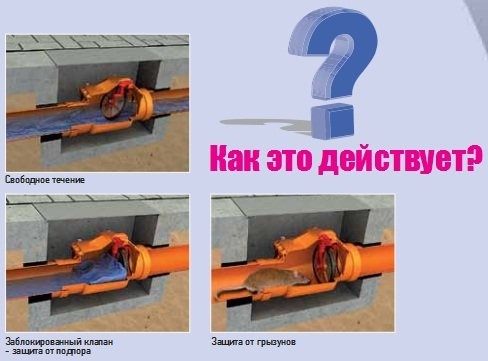

В частните къщи и във вилите спирателният клапан може да изпълнява и функция за защита от гризачи.

Особености при инсталиране на спирателното устройство

Най-оптималният вариант за монтаж на спирателния клапан е ремонт на апартамент или строителство на къща. Точно на този етап е най-лесно да се проектира мястото на неговото разположение и да се изчисли необходимата дължина на тръбите. В такъв случай спирателното устройство ще се монтира по време на сглобяването на цялата канализационна система.

Пластмасовите възвратни клапани за оборудване на вътрешни канализационни мрежи се произвеждат с фасонни елементи, които улесняват монтажа и декорират местата на преминаване през строителни конструкции.

Най-често се случва никой да не планира ремонт, а вентилът трябва да се монтира. Тогава трябва да изберете това устройство, като се съобразявате с реалностите на вашата канализационна система. Ако спирателният вентил вече е избран и закупен, можете да се заемете с въпроса за неговия монтаж.

Има 2 варианта:

• всичко да направите сами;
• да поканите водопроводчик.

В зависимост от материала на тръбите в апартамента/къщата, начините на монтаж и списъкът на необходимите работи ще се различават. Ще се различава и цената на въпроса – при чугунената арматура премахването на част за монтиране на спирателния вентил на това място е значително по-скъпо, отколкото аналогичен обем работа с пластмасови материали.

Когато е избран вариантът с поканване на майстор, тогава ще са необходими само средства за заплащане на неговите услуги. Също така е препоръчително да проследите работата и да проверите качеството на монтажа, за да не възникнат проблеми впоследствие. Най-добре е да се обърнете към водопроводчик, който обслужва сградата/е закрепен за определена територия.

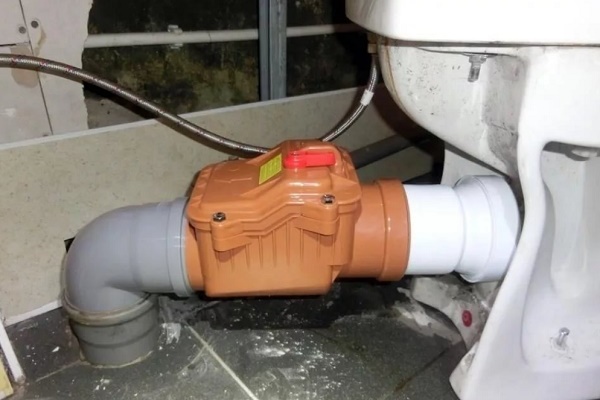

Към пластмасовия канализационен тръбопровод възвратният вентил се свързва с помощта на свързващ елемент, изчислен за превишаване на стандартното налягане в мрежата. Той не допуска течове.

Ако сте решили да направите всичко сами, то трябва, за начало, да разгледате теорията за монтажа или да прочетете кратък инструктаж за инсталиране на възвратен вентил на канализационната система.

Първо, ще е необходимо да проверите закупеното устройство в действие още преди неговия монтаж. За това можете да използвате, например, струя вода от крана. След като тествате работоспособността на вентила и се уверите, че той пропуска вода само в една посока, можете да пристъпите към следващия етап.

Втора стъпка – да измерите дължината на възвратното устройство и да очертаете мястото за неговия монтаж, като вземете предвид тези размери. Тук е важно да има свободен достъп до вентила – периодично ще трябва да се извършва ревизия.

Когато всичко е очертано, предстои да премахнете/отрежете участък от тръбата, на мястото на който ще бъде поставено спирателното устройство. При монтажа трябва да използвате уплътнителен пръстен и уплътнител или фум-лента, за да осигурите надеждно съединение и да изключите изтичане.

За свързване на възвратен вентил в точката на промяна на посоката на канализационния клон се използват колена с уплътнители. Те позволяват да се създаде оптимален ъгъл на огъване и осигуряват надеждност на съединението.

По същия начин предстои да се постъпи с останалите спирателни вентили, ако се планира монтаж на отделни спирателни устройства на всеки санитарен прибор.

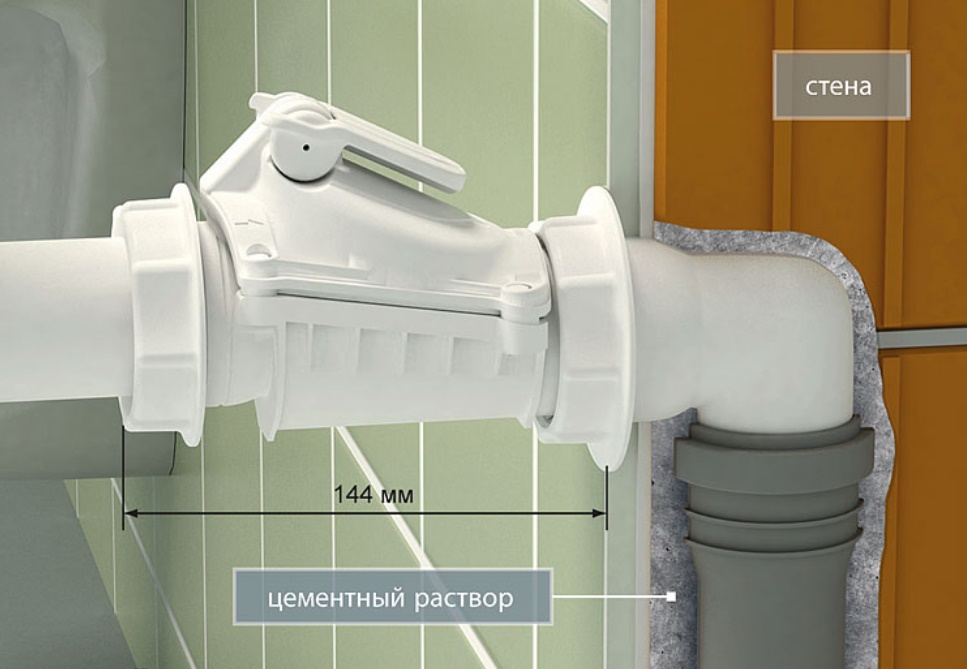

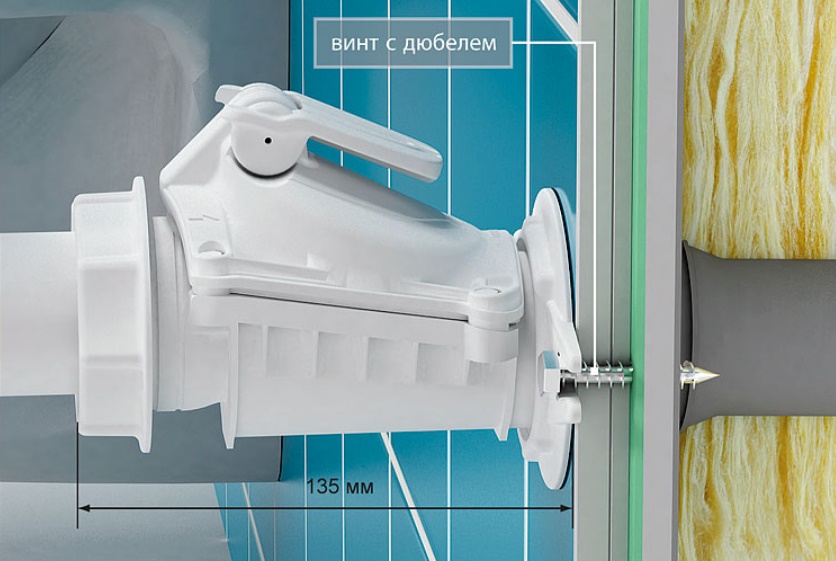

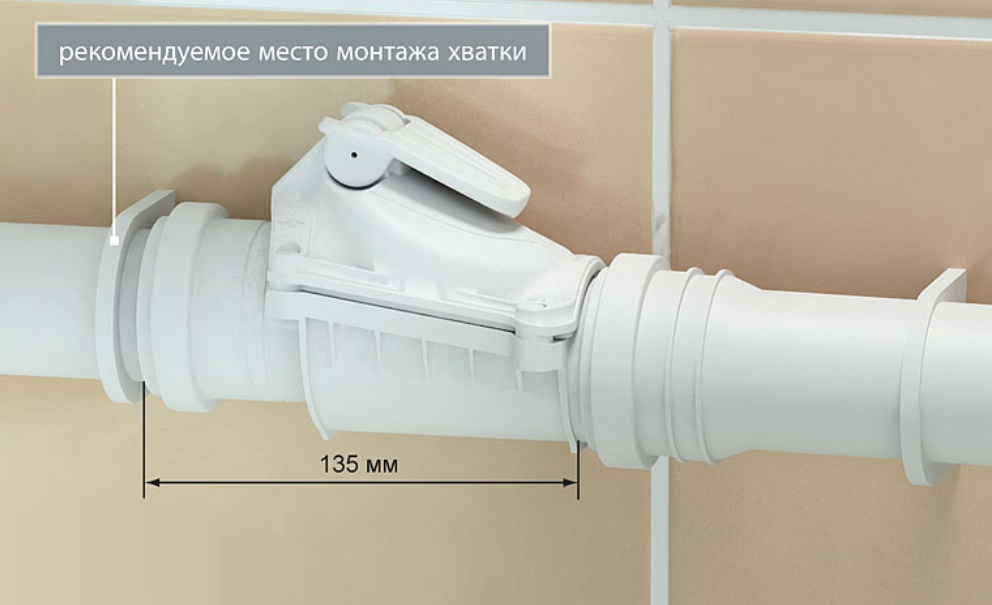

Трябва правилно да разположите вентила, като използвате инструкцията, приложена към устройството, или можете да погледнете червената стрелка, която показва посоката на движение на канализационните отпадъци.

Когато всички съединения на канализационната тръба със спирателния клапан са надеждно изолирани, трябва да проверите извършената работа в действие, като отворите крана или източите водата в казанчето. Ако нищо не тече на мястото на инсталиране, значи всичко е направено качествено и можете да не се притеснявате.

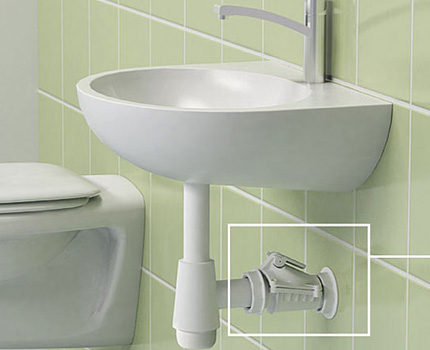

Вариант с отделни преграждащи устройства на всеки санитарен уред е по-удобен – така апартаментът ще бъде по-надеждно защитен при възникване на канализационна задръстване.

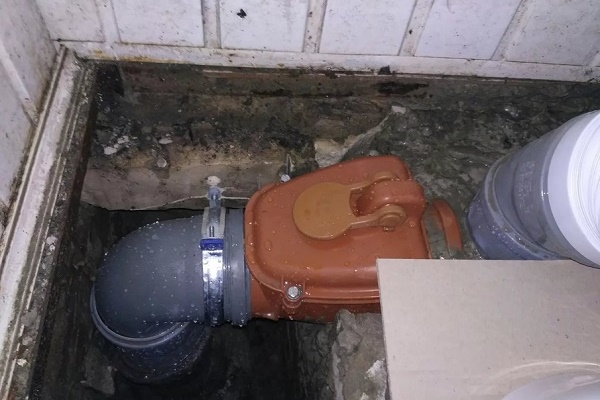

При инсталиране на спирателен клапан в общата канализационна тръба в дача/в къща, трябва също така да осигурите свободен достъп до него, дори ако се намира навън. Външната част на канализацията заедно с устройството и другата арматура трябва да бъде снабдена с отоплителен кабел или система за топлоизолация.

Правила за експлоатация на устройството

За да може обратният клапан дълго време да защитава дома/апартамента от обратен поток на канализационни води, трябва своевременно да провеждате неговата поддръжка. Затова е важно да осигурите удобен достъп до него.

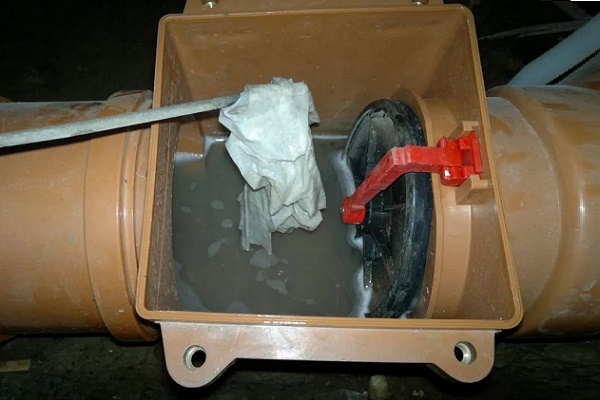

На всеки 6-12 месеца ще трябва да отваряте/отвъртате ревизионния капак и, при необходимост, да премахвате отпадъците, които се натрупват върху клапата.

Възможна е ситуация, когато в процеса на отстраняване на използваната вода възниква шум, скърцане и други неприятни звуци. В такъв случай трябва задължително да проверите предсрочно спирателния клапан – възможни са повреди под формата на износени части или неочаквано задръстване.

Ако не проверите всичко навреме, то при обратно движение на канализационните води устройството няма да може да изпълни предназначението си и мръсната вода ще започне да излиза от всички санитарни уреди.

Целесъобразно е да се поставят обратни клапани на всеки санитарен уред, за да в случай на повреда на един от тях да действат останалите.

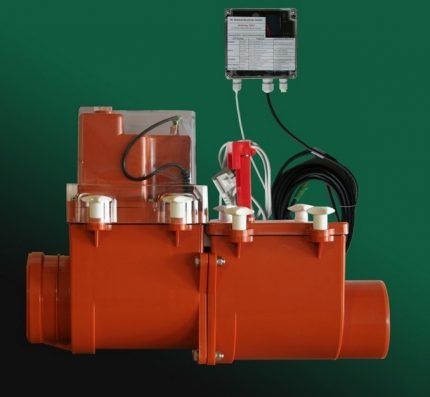

В случай, когато се използва автоматично устройство с електрически двигател, трябва стриктно да спазвате препоръките за неговата поддръжка и своевременно да сменяте резервните части. Сроковете за износване на отделните елементи на устройството са посочени от производителя в инструкцията.

Важно е да спазвате препоръките и сроковете за поддръжка на спирателните устройства с електродвигател, за да осигурите максимална защита на дома/апартамента от наводняване

Случва се, че в процеса на ревизията е открито износване на определени части, които не могат да бъдат заменени – производителят не произвежда нужните резервни части.

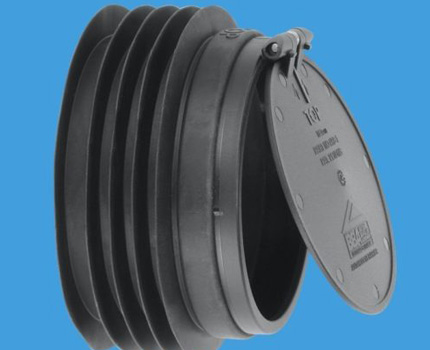

В простите модели с клапи, при повреда на заключващата част, е по-добре да купите и поставите нов клапан вместо повредения.

Не трябва да поправяте повредената част с импровизирани материали – няма гаранция, че при необходимост самоделната клапа ще се справи с налягането на отпадъчните води от тръбопровода в обратна посока.

Изводи и полезно видео по темата

Видеоклип за ползата от възвратния клапан и особеностите на неговия монтаж:

Работа на възвратния клапан във външната част на автономната канализация:

В клипа е демонстрирано визуално действието на възвратните клапани за битови мрежи:

Някои майстори успяват да изработят от импровизирани средства нещо като възвратен клапан. Повече подробности в това видео:

Монтажът на спирателния клапан трябва да се извърши още на етапа на сглобяване на канализационната система. Това е демонстрирано нагледно в клипа:

Трябва да изберете подходящ възвратен клапан за канализационната система на вашия дом/апартамент, като вземете предвид особеностите на разположението и отклоненията на тръбите. Можете да го монтирате сами или да привлечете водопроводчик – всичко зависи от уменията и предстоящия обем работа.

Основното е да не забравяте на всеки 6-12 месеца да преглеждате клапана и да отстранявате появяващите се запушвания, за да може той да защити качествено дома/апартамента в случай на обратен поток на отпадъчните води.

Искате ли да разкажете как сте избрали възвратен клапан за канализационното оборудване? Имате ли въпроси или ценни препоръки, които бихте искали да споделите с посетителите на сайта? Моля, пишете коментари и оставяйте снимки по темата в блока, разположен под текста на статията.
