Пластмасови шахти за дренаж: устройство, видове, класификация, инструкция за монтаж

Технологията за изграждане на дренажната система предвижда инсталиране на кладенци, различаващи се по предназначение. Те са необходими за контрол на работата на подземния тръбопровод, редовно обслужване и периодично почистване. Преди те се сглобяваха от бетонни пръстени, а сега се използват изделия от полимерни материали.

Леките и здрави пластмасови кладенци за дренаж значително улесняват процеса на изграждане на системата. Полимерните изделия са устойчиви на механични, химични и биологични въздействия. Производителите на изделията са обмислили всички детайли, осигуряващи простота и висока скорост на монтаж.

Ще ви разкажем как правилно да изберете полимерни конструкции за изграждане на дренажна система и как да ги монтирате. В представената за запознаване статия е подробно изложена поетапна инструкция. Следвайки нашите съвети, вие ще можете бързо да изградите на крайградския парцел ефективно действащ дренаж.

Класификация на кладенците на дренажната система

За да освободите територията от дъждовна и стопена вода, не е достатъчно да монтирате на парцела водосборни тръби и канали. Същото важи и за влагата в почвата, само дренажните тръби няма да са достатъчни, тъй като събраната от тях течност трябва да се отведе някъде. За целта се създава система от подземни тръбопроводи, неразделна част от която са пластмасовите кладенци.

Съществуват няколко различни типа такива конструкции, всяка от които има свое предназначение. Те имат различни размери и брой входове, могат да бъдат с херметично дъно и без него. И цялото това многообразие от устройства се изработва сега от пластмаса.

Дренажните кладенечни съоръжения са необходими, за да натрупват вода и да контролират работата на цялата система за отвеждане на води.

Видове съоръжения по функционалност

В дренажните системи се използват шест разновидности пластмасови кладенци с различно функционално предназначение:

1. Колекторни. На крайградските парцели се изгражда един колекторен кладенец за приемане на отпадъчните води от всички видове канализационни системи. Ако има необходимост от стимулиране на движението на отпадъчните води, той се оборудва с помпа. Ако се планира разтоварване на системата в долния слой, се изграждат без дъно по тип на филтрационните.
2. Инспекционни. Предназначени са за извършване на ревизия на системата и периодично почистване. Разполагат се в точките на завоите, образуването на възли или присъединяването към централните магистрали.
3. Препадни. Монтират се на местата на съединяване на тръбопроводи, положени на различна дълбочина. Използват се също при необходимост от намаляване на скоростта на самотека или при пресичане на някакви подземни съоръжения. В дренажните системи практически не се прилагат.

По типа на достъпа за обслужване на системите, кладенците се делят на обслужваеми и инспекционни. Първият вид осигурява достъп до преминаващите в кладенеца участъци от мрежата за извършване на обслужване, вторият предвижда извършване на ремонтни и други операции от повърхността на земята.

Дренажът е инженерна система, предназначена за осушване, понижаване на нивото на почвените води, отводняване на подземните води от фундамента, намаляване на налягането на подземните води (УГВ) върху подземните съоръжения. Системата включва дрени (тръби с отвори), засипани с филтриращ материал, обслужваеми и инспекционни кладенци.

Функционалът на кладенците е различен, но конструктивно те са сходни. Обобщено това е вертикално ориентиран резервоар в земята, който има две или няколко изходни и входни отвора. Не рядко един кладенец съчетава в себе си редица значими функции. Но в повечето случаи всеки от тях се монтира за някаква една роля.

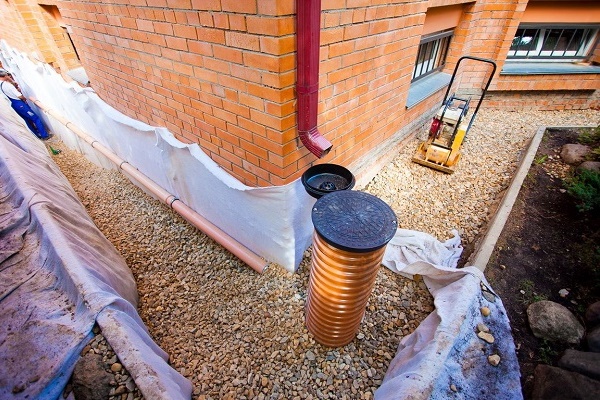

Инспекционните кладенечни конструкции са предназначени за инспектиране и обслужване на цялата система. От една страна инспекционните кладенци позволяват да се проследява състоянието и пропускателната способност на тръбите, като контролират нивото на тяхното запушване, а от друга страна именно от тях се извършва почистването на тръбопроводите.

Повратната разновидност на ревизионните кладенци се използва, когато е необходимо да се завърти водният поток на 90º. Линейните се монтират на прави участъци средно на всеки 50 метра, но допустимият интервал между тях е 40 – 150 м.

Ако се предвижда промивката на системата да се извършва ръчно със спускане вътре в кладенеца, то той трябва да бъде с диаметър от един метър. В останалите случаи ще стигне конструкция с напречен размер 35–50 см. Точно толкова, колкото да може без проблем да се спусне вътре маркуч за промивка или изпомпване.

Накопителните или колекторните варианти – това са големи резервоари, в които се акумулират оттоците за последващо преместване на дренажните оттоци до местата за разтоварване. Това може да бъде близък водоем със стояща или течаща вода, дъждовна канализация.

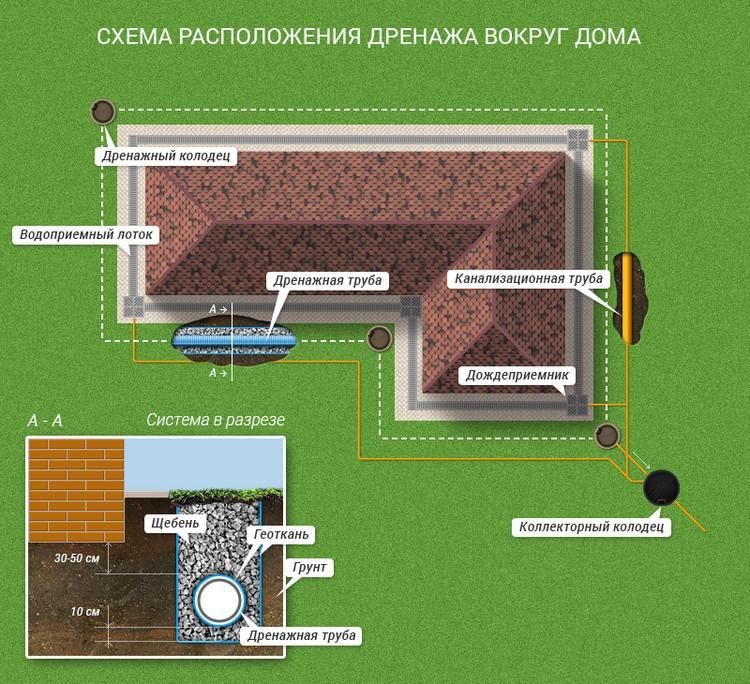

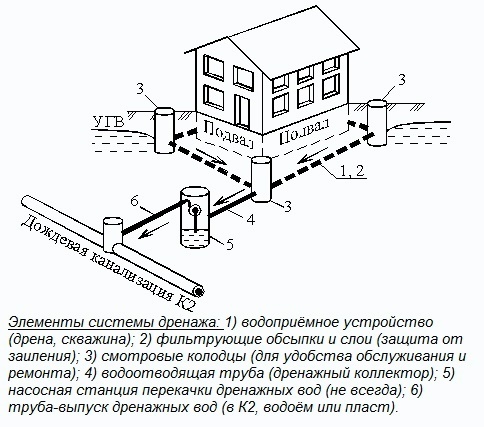

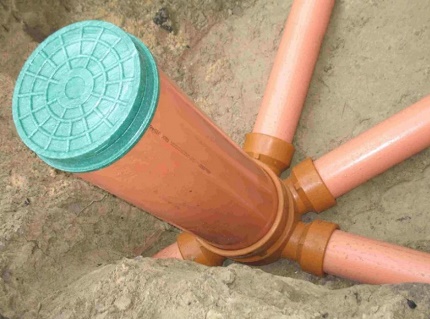

Тръбите на дренажната система се събират във възлов кладенец, от който водата се изпраща: 1) в накопител, предназначен за събиране и последващо изпомпване, 2) в поглъщателен кладенец, служещ за филтрация в долния почвен слой, 3) в колектор, използван за транспортиране до централизирана дъждовна канализация.

Кладенец, устроен по принципа на филтриращ, позволява да се дренира водата в по-долните почвени водоносни пластове, отвеждайки я далеч от основите на сградите.

Въпреки това е допустимо да се изгражда само върху песъчливи почви, чакълени или галечни отложения с пясъчен пълнител. Т.е. върху почви с добри филтрационни качества, равни на способността да попиват вода.

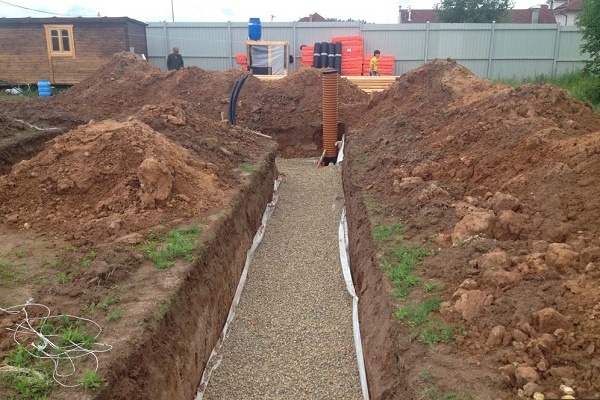

Цялата система от тръбопроводи и кладенци се изгражда по такъв начин, че крайното съоръжение във веригата да се намира в най-ниската точка на осушаваната територия. Именно в накопителния, филтриращия или колекторния кладенец трябва да се стича цялата вода от участъка.

При това е желателно движението на водата да става гравитачно. В случай, че изграждането на гравитачна система е невъзможно по технически причини, колекторният кладенец се оборудва с помпа за стимулиране на движението на водата.

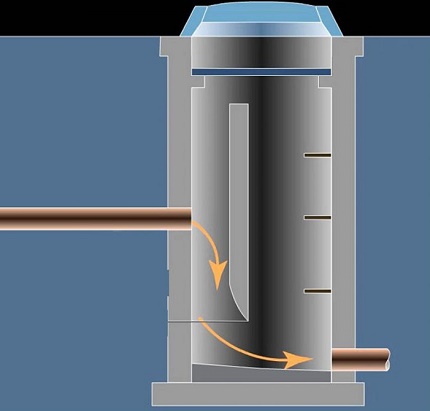

Задачата на препадната разновидност на кладенъчните съоръжения е да се гаси скоростта на водния поток

Препадните кладенци по вътрешно устройство се различават на:

• камери с един гасител на вода вътре;
• колектори със система от водоотбойници;
• високи шахти с входна тръба отгоре и изходна тръба отдолу;
• съоръжения от двойка самостоятелни секции, свързани с преливен канал под ъгъл.

В някои случаи енергията на потока се гаси в дъното, а в други това става благодарение на специални отбойници. Изборът на конкретния вариант зависи от нивото на разликата между отточните тръби, както и от релефа на участъка и характеристиките на почвените слоеве върху него.

Използвани в производството полимери

При производството на пластмасови шахти за дренаж се използват различни по структура полимери и различни технологии. Най-евтините изделия се получават на машини за ротационно формоване. Именно тях най-често може да срещнете в местните магазини.

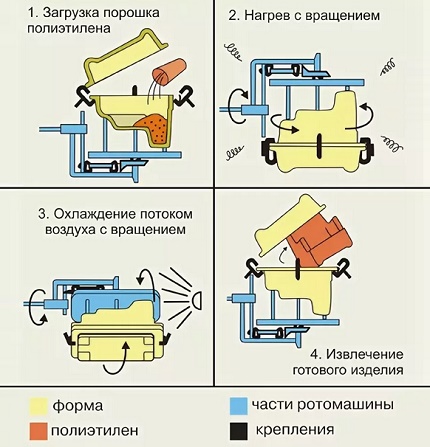

Технологията на ротационното формоване позволява получаването на здрави шахтови корпуси с еднаква по дебелина стена навсякъде.

Произвеждат се шахти с прилагането на следните полимери:

1. ПВХ (PVC) – поливинилхлорид.
2. ПП (PP) – полипропилен.
3. ПЕ (PE) – полиетилен обикновен и с повишена плътност.

Най-често се използва един от тях с някакъв пълнител, но не са рядкост и различни комбинации. В получения в резултат пластмаса могат да бъдат добавени различни компоненти: от оцветители до пясък.

Поливинилхлоридните изделия са най-устойчиви на въздействието на агресивна химия, попадаща вътре заедно с отпадъчните води.

Използват ги дори при устройството на канализационни системи в промишлени предприятия. Полипропиленовите корпуси се отличават с висока износоустойчивост и пластичност, но стават доста крехки при силно понижение на температурата.

Полиетиленовите дренажни шахти са устойчиви на замръзване. Те могат да замръзнат, но след размразяване този елемент от инженерната инфраструктура бързо възстановява формата си, без да губи херметичност. Това е оптималният вариант за подвижни почви.

Предимства на пластмасовите изделия

Сред предимствата на пластмасовите шахти за дренаж са:

1. Малко тегло, което позволява по време на товарене/разтоварване и монтаж да се минава без кран.
2. Устойчив на агресивни среди, механични повреди и ниски температури материал на корпуса.
3. Срок на експлоатация от 50–70 години без извършване на основен ремонт.
4. Наличие в корпуса на всички необходими входове и изходи от заводско изпълнение.
5. Минимални обеми на земни работи благодарение на тънките стени и намаления диаметър на шахтовото съоръжение.
6. Изключително прост монтаж – пластмасовото изделие лесно се подрязва до необходимите размери.
7. Здравина на конструкцията, която е способна да издържи десетки тонове натоварване отгоре и издигане на почвата през зимата отстрани.

Лекотата на пластмасовите елементи на шахтовия корпус позволява всички монтажни работи да се извършват само от няколко души. Но в тази лекота се крие и главният недостатък на шахтите от пластмаса – при наводнения и издигане на почвата те могат просто да бъдат изтласкани от земята.

За да не бъде избутана леката кладенечна конструкция от водата в почвата, тя трябва да се завърже към тежка „котва“ под формата на бетонна плоча.

Още един относителен недостатък е високата цена на пластмасовия дренажен кладенец. Въпреки това тук трябва да се вземе предвид не само цената на самия продукт, но и разходите за неговия монтаж. В случай на пластмасова конструкция няма да се налага да поръчвате повдигаща специална техника, достатъчно ще бъдат няколко монтажници и въжета за спускане на сглобяваните елементи в шахтата.

Като се вземе предвид продължителният експлоатационен срок от няколко десетилетия без основен ремонт, цената вече не изглежда толкова завишена. Първоначалните разходи за пластмасовия кладенец се изплащат с лихва.

Освен това свързването на тръбите към него е много по-лесно, отколкото към бетонния или тухления аналог. Няма да са необходими специализирани умения за неговия монтаж, няма да се налага да каните висококвалифицирани специалисти.

Устройство на пластмасов кладенец

Структурно, пластмасовата кладенечна конструкция включва:

• конусна гърловина;
• кръгла в напречно сечение работна камера (шахта);
• лоток за събиране на пясък и дъно.

Вместо херметично дъно може да бъде монтирана дренажна възглавница от чакъл, тъй като изтичането на дренажна вода по време на ремонт на системата не представлява опасност за подлежащите почви и околната среда.

Отгоре цялата конструкция се затваря с люк или обикновен капак. Те се изработват от пластмаса, чугун или полимерпясък. При това гърловината на кладенеца може да отсъства, тогава люкът се полага директно върху шахтата.

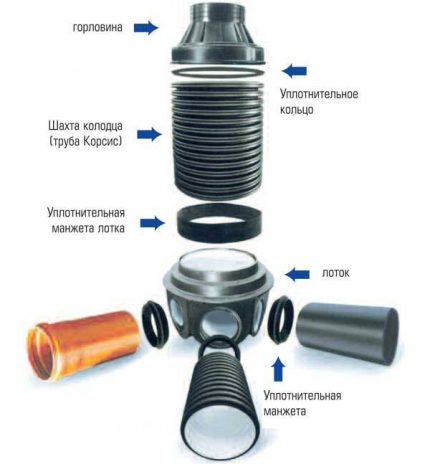

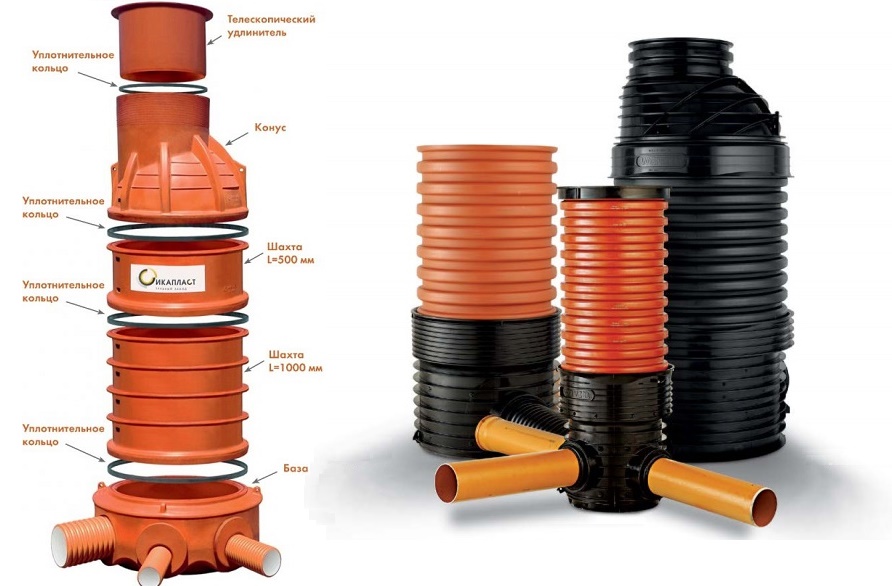

Сглобяемият пластмасов кладенец се състои от гърловина, шахта с различна височина, лоток и уплътнителни маншети за херметично свързване на тръбите.

Шахтата се прави гофрирана, така нейните якостни характеристики се повишават. При натиск от почвата тя няма да се разруши, като остава цяла и херметична.

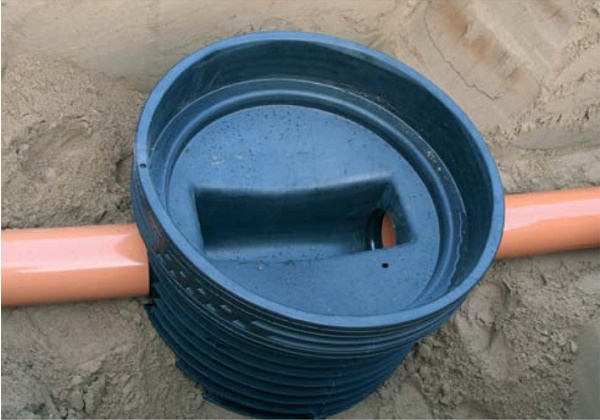

Дъното и лотокът с тръбните накрайници съставляват кинетната част на кладенеца, където се прави разводката на тръбите. В нея също се утаяват всички отпадъци и тиня, които влизат вътре с оттока. Често в комплект с тях върви специална форма за изливане на опорна основа от бетон („котва“).

При монтажа на херметично кладенечно съоръжение за дренажна система е допустимо да не се използва лоток. Вместо него може да се монтира обикновено плоско дъно. Така конструкцията излиза по-евтина, но подобен вариант е по-податлив на запушване с едри отпадъци. Ще се налага по-често да се надниква в кладенечната шахта с цел оглед, а при най-малкото й замърсяване – незабавно да се почиства.

Вътре в кладенеца може да бъде вградена висяща стълба или да бъдат направени стъпала под формата на вложки в корпуса. Присъединяването на тръбопроводите се извършва в специални отвори, изрязани в завода. Подобна врезка може да се извърши в почти всяка точка на корпуса.

Подробно за класификацията на пластмасовите кладенци, техните конструктивни особености и сфера на приложение е разказано в тази статия.

Кой е по-добър: сглобяем срещу монолитен?

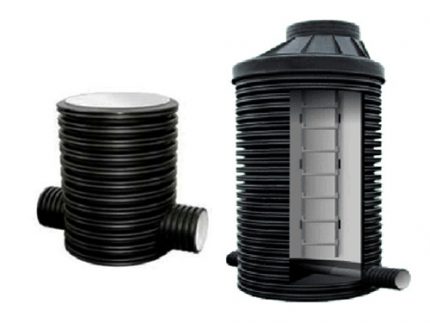

Сглобяем дренажен кладенец се сглобява от различни пластмасови части, като конструктор. Монолитният продукт вече е готов за монтаж, просто трябва да се спусне в изкопаната за целта яма.

Преди да закупите моноблоков кладенец, трябва внимателно да изчислите всичко, замяната на част или удължаването на шахтата след монтажа няма да е възможна.

Монолитните варианти са по-евтини и по-здрави от сглобяемите си аналози. Въпреки това те се произвеждат в сравнително тесен диапазон от стандартни размери. Монтажът им се извършва само на указаната в инструкцията дълбочина.

Отделните елементи на сглобяемата конструкция са по-лесни за транспортиране и товарене в автомобила, отколкото моноблоков продукт с големи размери. Но по якост на натиск дори в сглобено състояние те отстъпват на първоначално целия кладенец. Цялостният корпус по дефиниция може да издържи на по-големи хидродинамични и механични натоварвания.

За удължаване на корпуса сглобяемият кладенец може да бъде оборудван с няколко шахтни пръстена в средната част и допълнителен телескопичен удължител под люка (+)

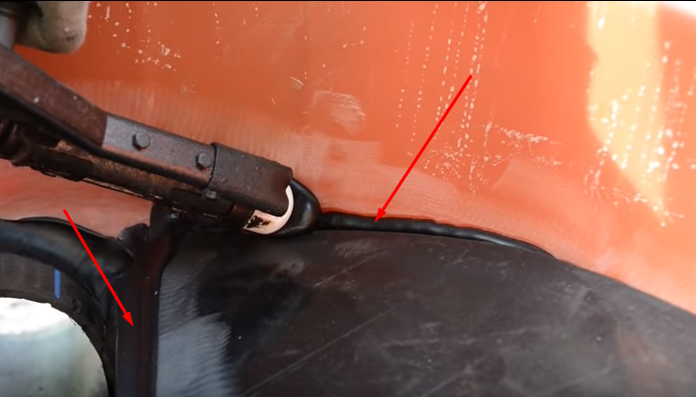

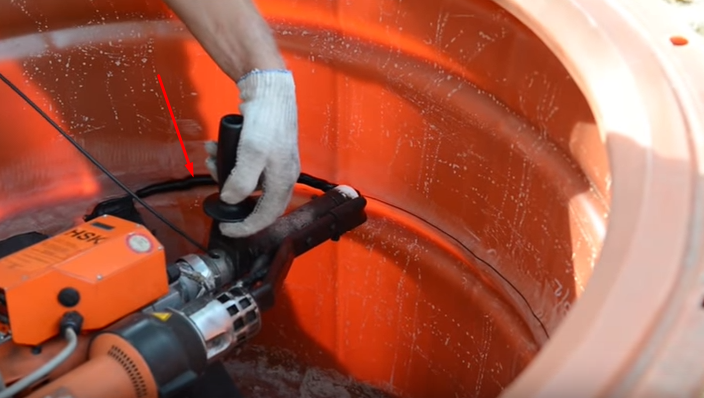

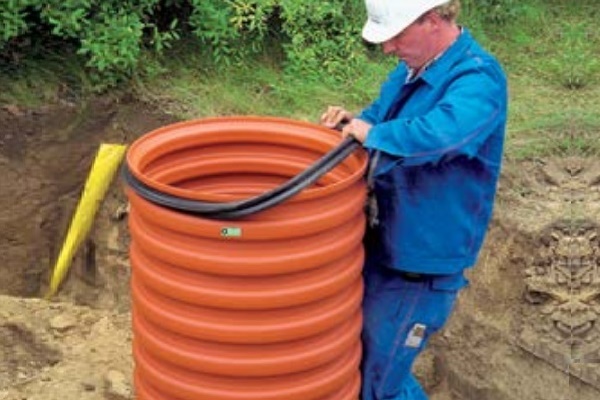

Сглобяването на пластмасовите части на дренажния кладенец е свързано с необходимостта от херметизиране на местата на съединенията им. А всяка такава фуга е потенциална пролука и теч.

Плюс за затягане на елементите ще са необходими болтове с гайки. Те трябва да бъдат включени в комплекта. Ако ги няма, трябва да се купува само поцинкован крепеж, по-малко податлив на корозия.

Технология на монтажа на дренажен кладенец от пластмаса

Ако е избрана сглобяема конструкция, тя трябва предварително да се сглоби. Това може да се направи в изкопа, но тогава ще трябва да се изкопае с по-големи размери.

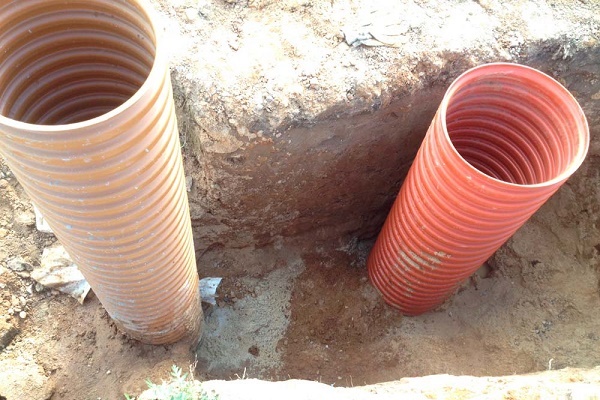

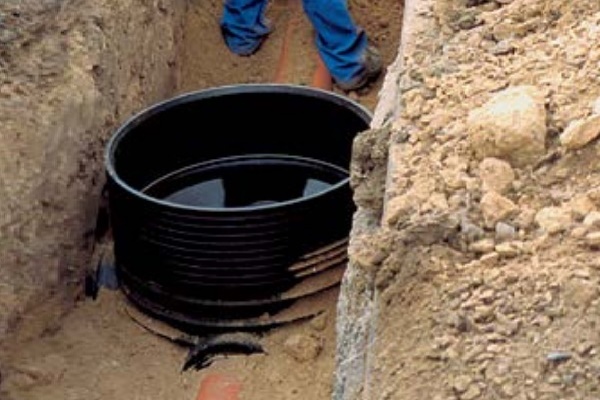

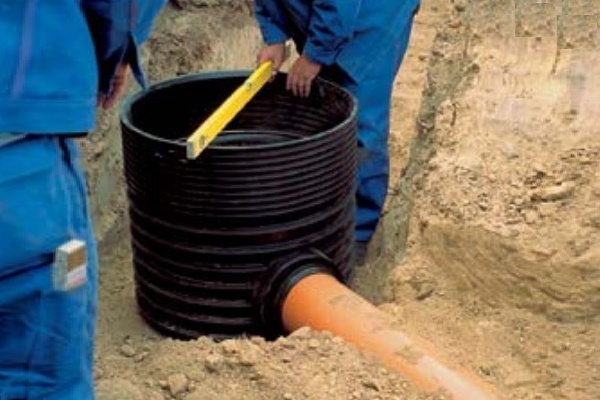

Дълбочината на ямата за пластмасов дренажен кладенец се изкопава така, че тръбите да влизат в него под точката на замръзване на почвата и над горния водоносен слой в нея. При това трябва да се помни, че под съоръжението ще трябва да се изсипе чакълена възглавница от 10–15 см и да се постави бетонна анкерна плоча с аналогична дебелина.

Ако пластмасовият кладенец ще се използва за дрениране на влагата в почвата, то слоят от трошен камък отдолу трябва да бъде не по-малко от 30–40 см. В този случай ще се наложи да се изкопае по-голяма яма.

Ширината на изкопа се прави с 30–50 см по-голяма от външния диаметър на монтирания резервоар. Това е напълно достатъчно, за да се спусне пластмасовото изделие вътре, и няма да се налага да се копае излишна пръст.

На височина конструкцията на кладенеца се подбира така, че да не може да се издига над земята с повече от 20 см. Изключение прави само водосборният вариант с решетка отгоре вместо капак.

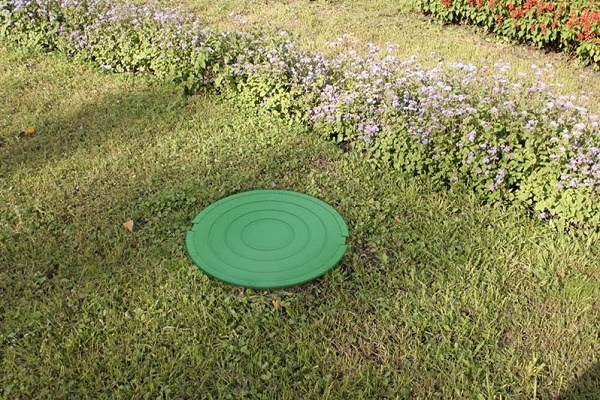

Люковете на всички останали видове кладенци на дренажната система трябва да се разполагат на 10–20 см над нивото на тревата. В противен случай в тях по време на дъжд ще започнат да се стичат водни потоци, носейки със себе си листа и друг отпадък.

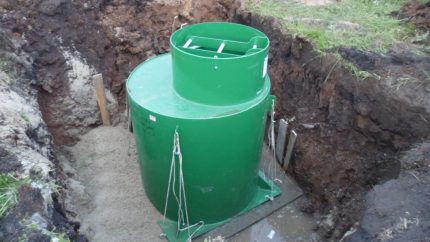

Ако подземните води през пролетта редовно се покачват до повърхността, то бетонната основа под пластмасовия кладенец трябва да се направи задължително. Между тях се свързват с капроново въже, което със сигурност няма да изгние в земята. Бетонен котвен блок няма да е необходим само на участъци с плътни скалисти почви.

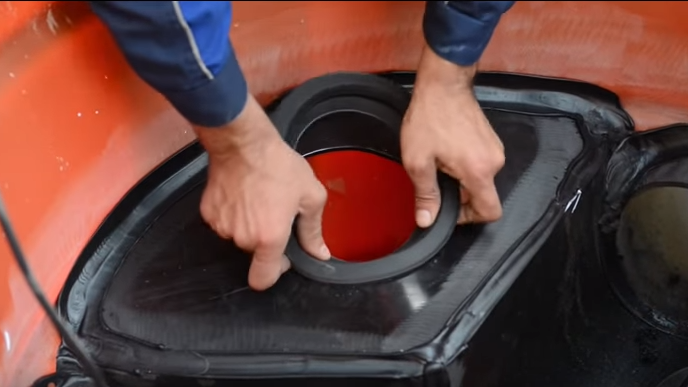

За изрязване на допълнителни отвори ще е необходим фрез с подходящ размер. След пробиване на отвора, в него се вкарва гумено уплътнение, вътре в което се поставя преходна муфа. Последната трябва да влезе в гумения уплътнител плътно, без празнини.

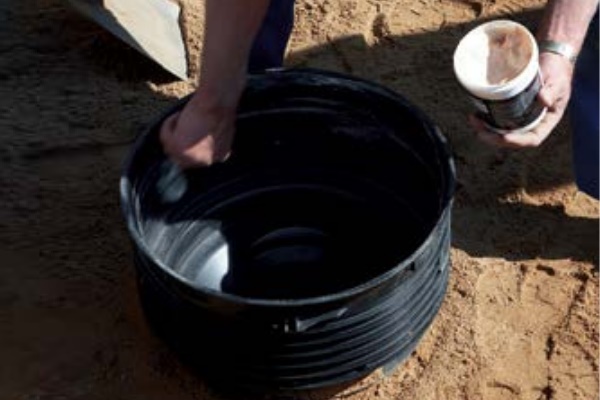

За целта размерите им трябва да съвпадат. За херметизация, фугите се намазват със силиконова смазка, която улеснява вкарването на муфата и едновременно с това създава херметично съединение.

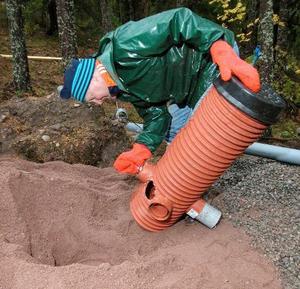

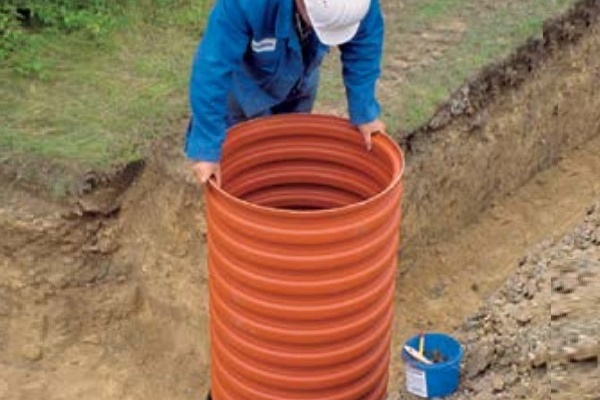

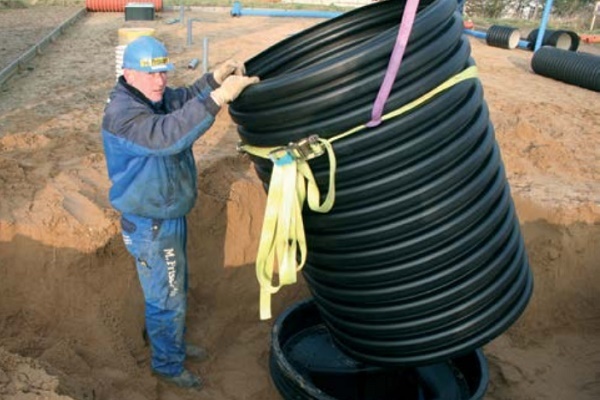

Монтаж на пластмасови кладенци с малък размер може да се извърши сам, а за инсталиране на среден или голям е достатъчно да се привлекат един-двама помощници.

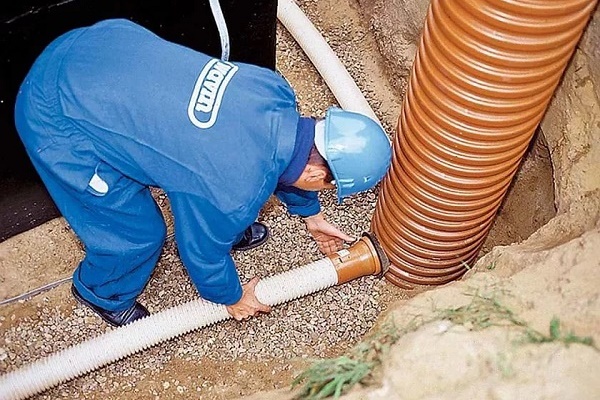

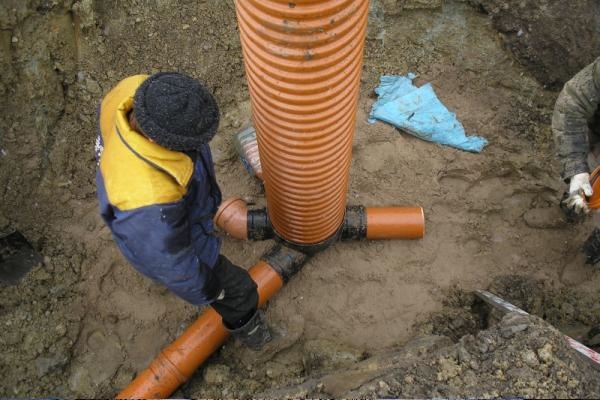

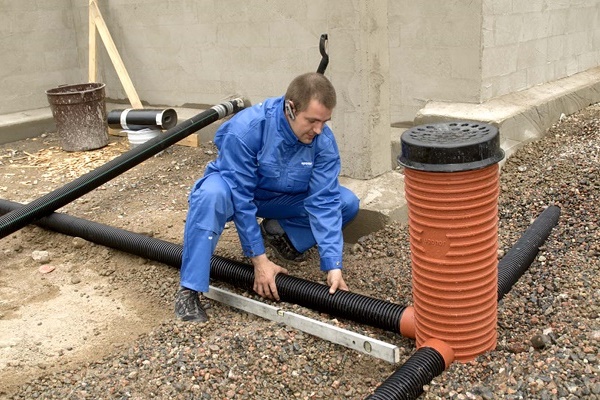

След това към монтирания в изкопа кладенец се присъединяват перфорирани дренажни тръби и херметични канализационни тръби, необходими за отвеждане на събраната от дренажа вода.

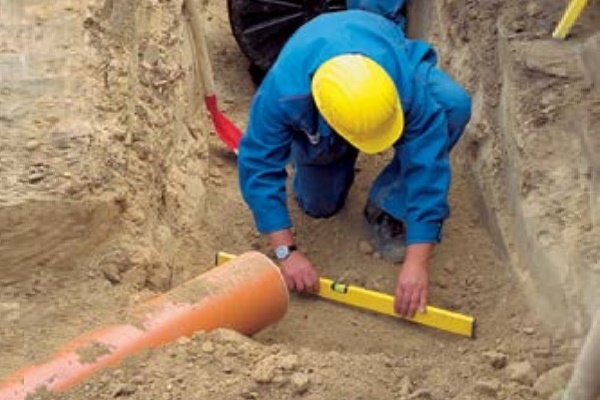

За да се осигури свободно движение на събраната от дренажа вода, те се поставят с наклон. Така под действието на собственото тегло водата ще тече самопроизволно към натрупвателя, колектора или филтриращия кладенец.

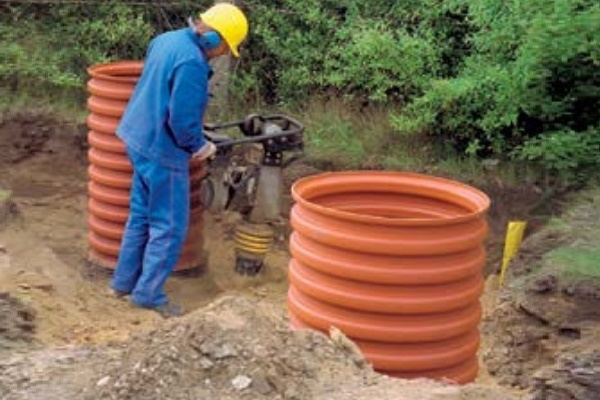

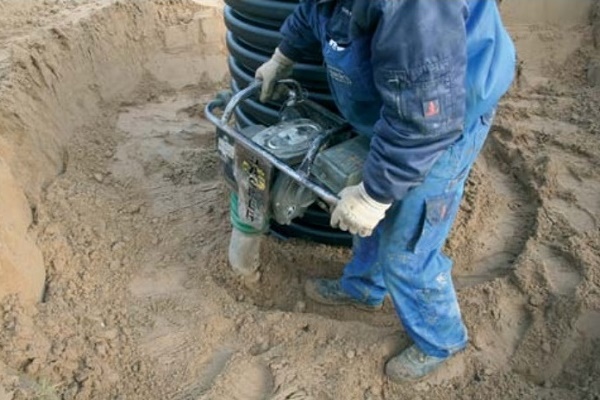

А след това остава само да се запълни обратно ямата с пръст или с пясъчно-циментова смес. Това се прави равномерно и послойно, за да не се притисне рязко пластмасовият корпус и да не се разруши. Отгоре се поставя люк, монтажът е завършен.

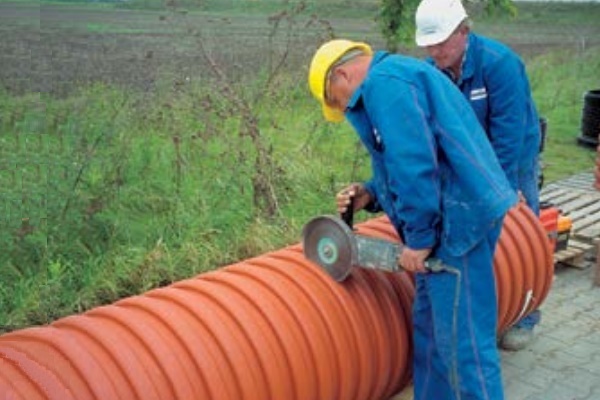

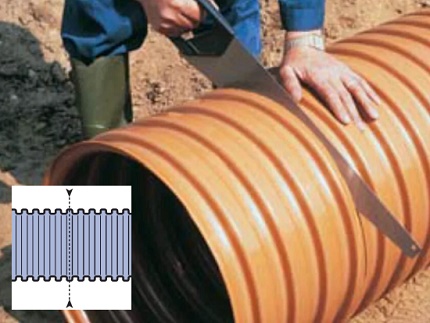

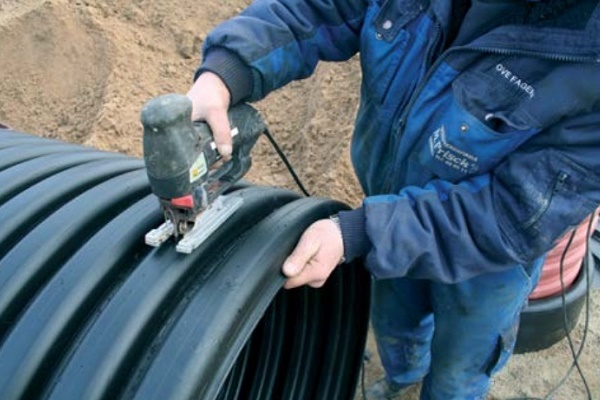

Разрязването на кладенечната шахта на необходимата височина се извършва с обикновена ножовка по центъра на изпъкналия сегмент на гофрата.

Топлоизолация на кладенечното съоръжение

Питейните и канализационните кладенци трябва задължително да се покриват с топлоизолационен материал. Те се използват целогодишно, като водата в тях не трябва да замръзва.

Но при конструкциите на дренажната система на участъка ситуацията е малко по-различна. Те не се експлоатират през зимата. Замръзванията през пролетта и есента не са страшни за пластмасовите кладенци. Не е задължително да се изолират непременно.

Обаче ако има желание да се извърши топлоизолация, то идеалният вариант тук са листове от пенопласт. Този материал не се страхува от влага и студ.

Изводи и полезно видео по темата

Видео #1. Технология за врязване в пластмасовия корпус на тръбопровода с помощта на муфа:

Видео #2. Обзор на дренажни кладенци от различни производители:

Видео #3. Поетапен монтаж на кладенечна конструкция от пластмаса:

Кладенец от пластмаса, предназначен за използване в дренажната система, е практично, дълготрайно и удобно за монтаж изделие. За инсталирането му няма да се налага да се привлича строителна техника.

Разнообразието от сглобяеми и типоразмери на моноблокови конструкции дава възможност за изграждане на всякакви по сложност дренажни системи. Трябва само да се подбира правилно моделът им в съответствие с функционалното предназначение.
