Канализационни люкове: обзор на видовете, техните типоразмери и класификация + на какво да обърнете внимание при избора

Съвременните канализационни люкове се отнасят към елементите на инженерните системи, осигуряващи защита както на подземните мрежи, така и на потребителите. Те се монтират над дренажни, завои, колекторни, ревизионни и акумулационни кладенци. Използват се при обустройството на всички видове подземни комуникационни съоръжения.

Всичко за видовете люкове за обустройство на канализацията и правилата за подбор по предназначение ще научите от представената от нас статия. Ще ви разкажем как да се ориентирате с модела в зависимост от пешеходния и транспортния натоварване. С оглед на нашите препоръки без проблем ще намерите оптималния вариант.

Варианти за класификация на люковете

Основните централни и битови комуникации с различно предназначение се намират под земята. За редовен преглед, поддържане на надлежния ред и планов ремонт към тях се изисква удобен и безопасен достъп. Той се осигурява от специални кладенци с външен люк.

Според предназначението на изделията

Първичната класификация на люковете се извършва по предназначение и пряко зависи от вида на тръбите или кабелите, които се нуждаят от защита.

Общо тук фигурират четири основни групи:

• водоснабдителна мрежа;
• ливневка;
• телекомуникационен комплекс;
• канализационни отпадъчни води.

Люковете от първата група внимателно затварят отделни фрагменти и възли на топлофикационния трас и водоснабдителната система. Дълбочината на ревизионните кладенци е 1-2 метра.

През миналия век за уплътняване на изходните отвори са използвани само чугунени люкове. Сега те успешно се заменят с облекчени конструкции от съвременни полимерни състави и прогресивни композити.

В кладенечните шахти на кабелната сигнализация люкът има не един, а два капака – запорен и защитен. Първият се произвежда от облекчена стомана и се снабдява с надеждна ключалка. Вторият служи като външна преграда за проникване на злонамерени лица с цел кражба на скъпоструващ кабел.

За дъждовната канализация люкът е необходим за защита на мрежите от външно проникване. Колекторните шахти на дъждовната канализация понякога достигат дълбочина до 6 метра. В шахтата се намират метални арматурни елементи, представляващи заплаха за човек или животно при падане.

За надеждно затваряне на отвора на дъждовния кладенец се използват люкове с капаци, изработени от същия материал като главния водосточен колектор.

Телекомуникационният комплекс – електрика, телефония, широколентов интернет – предвижда използване на люкове за защита на ценното оборудване и за предпазване на системата от неоторизирано проникване на трети лица.

Обикновено такива мрежи се комплектоват с облекчени пластмасови люкове, оборудвани с усъвършенстван и надежден механизъм за фиксиране на капака. Канализационните ями се оборудват с люкове с капак. В по-голямата си част те се използват в частния сектор, където централната канализация не е достъпна.

Люкът възпрепятства изтичането на неприятни миризми от нечистотиите, които се натрупват на едно място. Отваря достъп на асенизаторите, които се занимават с изпомпване на изгребните съоръжения. За скъпата чугунена част в такава ситуация няма смисъл да се харчат пари. Със задачата напълно ще се справи бюджетният пластмасов люк.

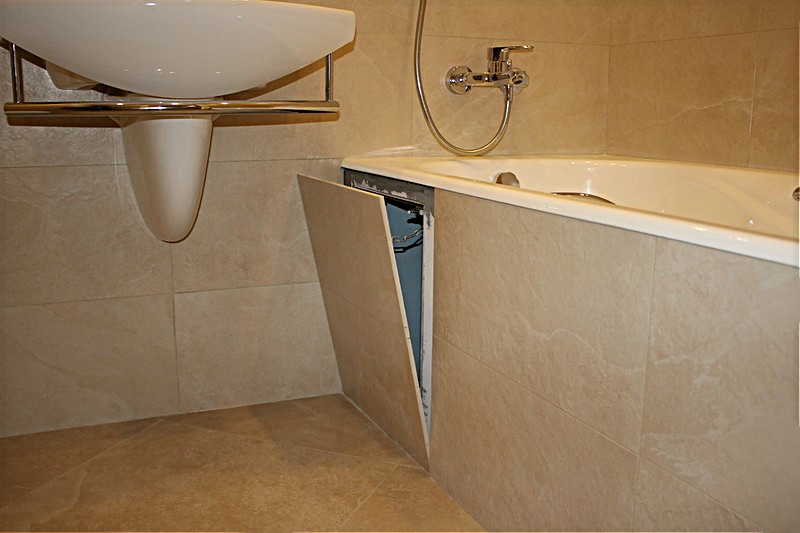

Съществува още една разновидност на модела, наречена ревизионен люк. Той отваря достъп до основните работни възли на системите за водоснабдяване и водоотвеждане. Преимуществено се намира вътре в санитарно-хигиенните помещения под ваната или в стена, обшита с пластмасов сайдинг или гипсокартон.

Люковете с различно предназначение преимуществено се произвеждат под формата на кръг със стандартен размер. Този вариант е най-удобен и достъпен на цена. Ревизионните модели имат компактни габарити и форма на правоъгълник или квадрат.

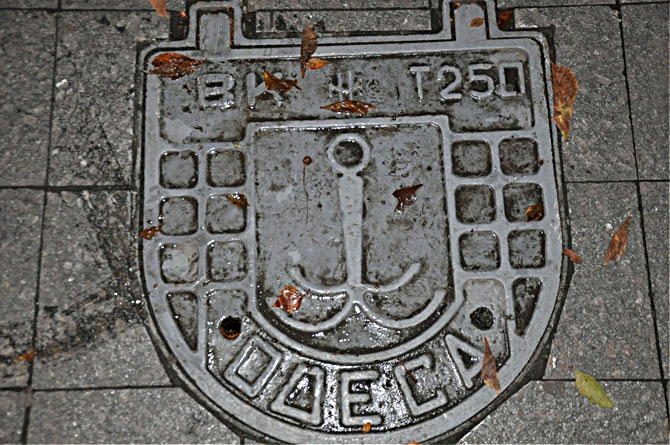

За по-удобно разпознаване на предназначението на люковете, върху тях се нанася маркировка под формата на буквена абревиатура.

Означенията се дешифрират много лесно:

• В — водопроводен модул;
• Г, ПГ — традиционен/подземен пожарен хидрант;
• К — канализация от производствен или битов тип;
• Д — дъждовни оттоци;
• ГС — газоразпределителна мрежа с местно значение;
• ГТС, МТС — градски комплекс за телефонна връзка;
• МГ — газопровод от магистрален тип;
• Т — телефон;
• ТС — топлоснабдителна мрежа.

При някои модели на люка предназначението е отразено не с букви, а с характерна рисунка.

Разновидности по типоразмер

Производителите предлагат капаци с кръгла и квадратна форма. Нека разгледаме всяка от тези групи по-подробно.

Вид #1 – кръгли люкове

Кръглият – класически вариант за защита на канализационните кладенци от външно проникване. Те изглеждат спретнато и компактно, удобно се поставят в шахтата и никога не пропадат вътре, независимо от евентуално завъртане.

Експлоатационното натоварване се разпределя равномерно по такъв капак, а не се концентрира върху отделни участъци.

С инсталирането на кръгли люкове над канализационен кладенец не възникват проблеми, тъй като изделието може не само да се донесе до мястото на монтаж, но и да се подкати. Това е особено важно, когато монтажът се извършва не от бригада работници, а от собственика на личен парцел.

За производителя е най-изгодно да произвежда канализационни люкове с кръгла форма. За тях се изразходва с 40% по-малко суровина, а по функции те превъзхождат квадратните модели във всяко отношение.

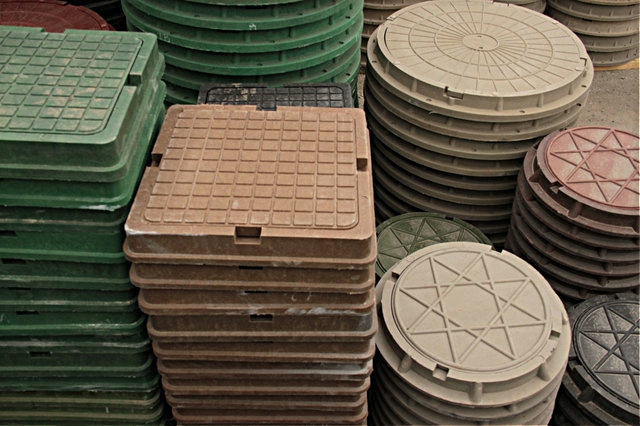

Вид #2 – квадратна и оригинална форма

Квадратните люкове не са толкова широко разпространени. Тяхната цена надвишава стойността на кръглите аналози, защото за създаването им се изразходва по-голямо количество суровина.

Поставянето им самостоятелно е доста проблематично, особено когато става дума за свръхтежки чугунени модели. Да се донесе такова изделие самостоятелно до мястото на монтаж е практически невъзможно поради твърде голямото тегло.

Люковете със специфична форма нямат масово разпространение. Обикновено се произвеждат по поръчка, като се вземат предвид желанията на конкретния клиент. На първо място те носят естетически и дизайнерски товар, придавайки на територията специфичен, оригинален и запомнящ се вид.

Основните недостатъци на квадратните люкове са уязвимостта към повишено външно налягане и рискът от пропадане вътре в кладенеца при диагонално обръщане. Именно този момент сериозно намалява популярността на продукцията и я прави малоподходяща за монтаж в зони с интензивно движение на транспортния поток.

Според теглото и зоните на приложение

Битовите канализационни люкове според теглото се делят на тежки («Т»-тип) и леки («Л»-тип). Този фактор определя условията и зоните на тяхното приложение. Моделите от тип «Т» се монтират по автомагистрални пътища, трасета, вътрешноградски пътища и проезди части на дворове. Чугунените изделия от тази категория тежат 90-100 кг, композитните – до 45 кг.

Полимерните, гумените и пластмасовите изделия тук не са представени и за работа в условия на голямо механично натоварване категорично не подхождат.

За по-сложни експлоатационни рамки предприятията произвеждат специални високопрочни и издръжливи люкове с тегло около 150 кг, способни да издържат налягане от порядъка на 40 тона. Те се маркират с абревиатурата «ТМ» и се монтират на магистрали с интензивно движение или на летища.

Изделията от тип „L“ са подходящи за монтаж върху тротоари, пешеходни пътеки, в паркови зони и други места, недостъпни за движение на леки и товарни автомобили.

При чугунените комплекси теглото на капака варира в диапазона 55-90 кг. При полимер-композитните части е 45 кг, а при полимерните – от 12 до 15 кг.

Видове люкове според материала на изработка

За производството на съвременните канализационни люкове са подходящи следните материали:

• високоякостен сив чугун;
• пластмаса;
• полимер-пясъчна смес;
• композитен състав;
• резина;
• бетон/стоманобетон.

Изделията се различават съществено по много параметри едно от друго и са предназначени за различно целево използване. Производството и предназначението на моделите се регламентират от актуалните СНиП и ГОСТ.

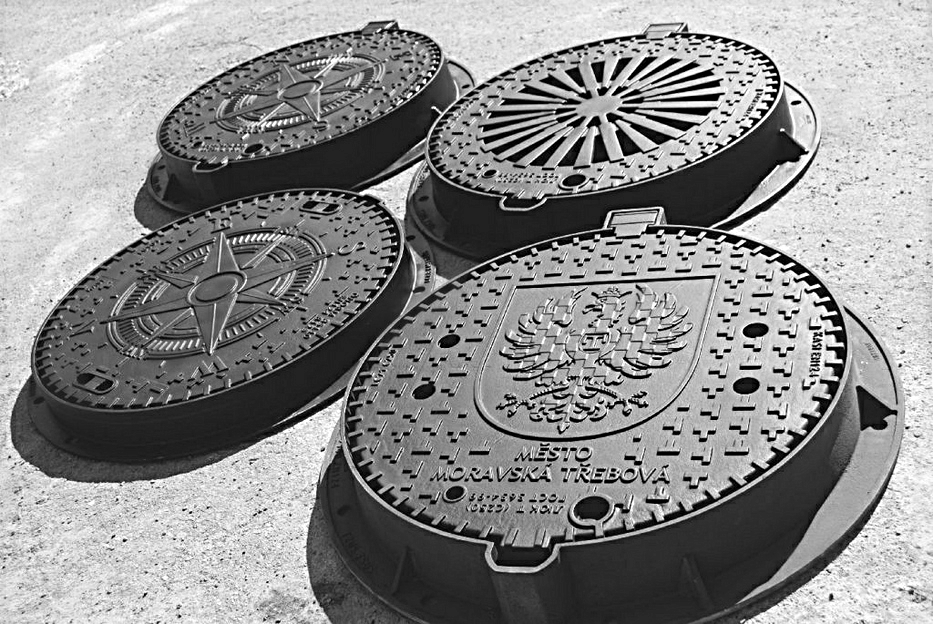

Особености на люковете от чугун

За изработката на люковете се използва плътен сив чугун клас СЧ20. Този състав представлява сплав от въглерод, желязо и разнообразни графитни включвания. Отличава се с добра якост, не се страхува от механични повреди и лесно понася интензивни глобални и локални натоварвания.

Доскоро чугунените люкове стояха в почти всички шахти, независимо от типа и вида на комуникациите. Сега ситуацията се промени и тежкият чугун започна активно да се заменя с полимерни, композитни и пластмасови модели.

Чугуненият люк се отличава с високи работни и физически свойства. В процеса на експлоатация запазва първоначалната си цялост, не се чупи и не се напуква под въздействието на агресивна среда.

Сред най-полезните характеристики на тежките, качествени модели са следните:

• период на експлоатация от 30 до 100 години;
• запазване на целостта на структурата и твърдостта на конструкцията през целия експлоатационен срок;
• неутралност към температурни колебания, корозионни прояви, влажност и други климатични фактори;
• рекордна устойчивост на натоварвания и способност да издържа тегло от 25 до 40 тона;
• шарнирен заключващ механизъм, който напълно изключва възможността капакът да изхвръкне при движение на транспортния поток по трасето;
• наличие в комплекта на гумено уплътнение за осигуряване на абсолютна херметичност на вътрешните комуникационни системи.

Недостатъци при моделите също има. Чугунените люкове тежат много и това значително затруднява процеса на транспортиране и последващ монтаж. Самостоятелно да се справи с монтажа на такава част е изключително проблематично.

За покупката ще трябва да се похарчи солидна сума, многократно надвишаваща стойността на пластмасовите и композитните изделия.

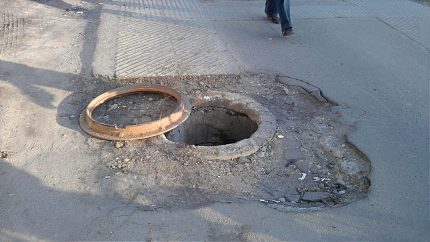

На капака на чугунения люк трябва задължително да се сложи ключалка. В противен случай може да бъде откраднат и предаден за метален скрап. Комуникационната мрежа в такава ситуация ще остане без защита и ще бъде източник на опасност за хора и животни.

Чугунените люкове могат да се монтират навсякъде, но най-ефективно и целесъобразно е такива елементи да се включат в комуникационни системи, разположени в докове и летища, на натоварени автомагистрали, места за паркиране на тежък транспорт, верижна и друга селскостопанска техника.

На места със средно или ниско натоварване монтирането на чугун не е задължително. Но ако собственикът все пак иска да го направи, никой не може да му забрани.

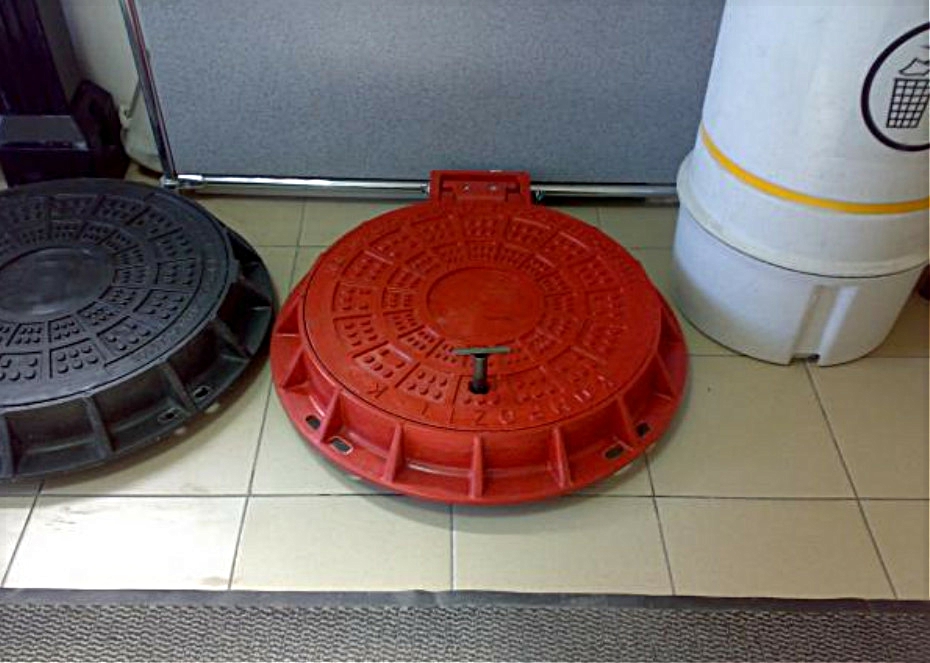

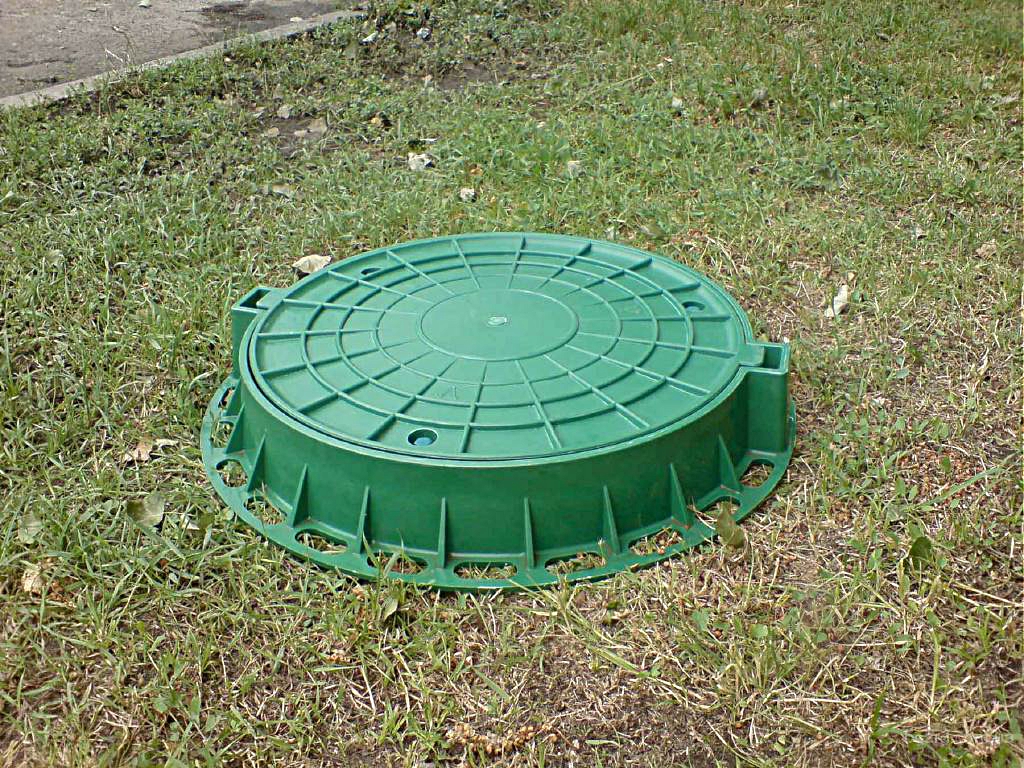

С какво са интересни пластмасовите изделия?

Пластмасовите люкове се изработват чрез леене от поливинилхлорид. За усилване на работните качества съставът се обогатява с композитни добавки или се оборудва със съвместима с изделията арматура. Моделите не се страхуват от пешеходни натоварвания. Обикновено се разполагат там, където няма транспортно движение.

Пластмасовите люкове са екологично безопасни. Произведени от вторични суровини, те не отделят в атмосферата вредни вещества и агресивни съединения. Това дава възможност да се използват в непосредствена близост до жилищни сгради.

Основните предимства на пластмасовите люкове са малко тегло, безопасност от искри, независимост от метеорологични явления и температура, дълъг експлоатационен срок и разумна цена. Поставят се основно над пластмасови шахти. Недостатъкът е само един – невъзможност за монтаж в зона с интензивно транспортно движение.

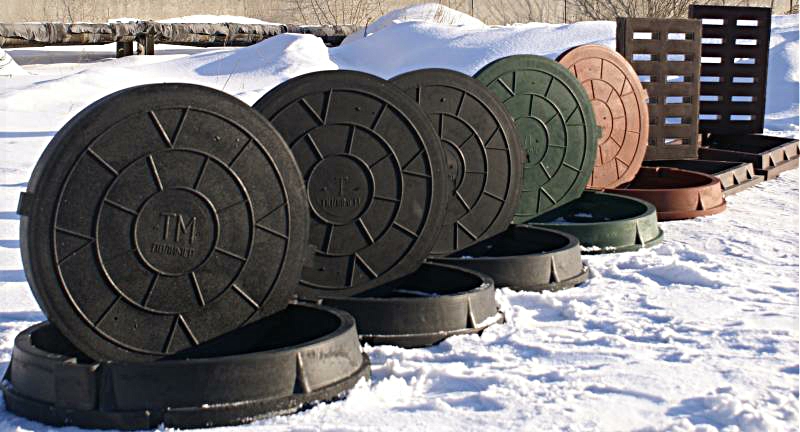

Полимер-пясъчни варианти

Пясъчно-полимерните модели се произвеждат чрез леене с последващо горещо пресоване.

За тяхното производство се използват следните материали:

• пясък с различни фракции;
• термопластични полимерни елементи;
• устойчиви промишлени багрила.

Процесът на създаване е изграден на основата на прогресивни технологични решения и дава възможност с минимални финансови разходи да се произвеждат външно привлекателни, износоустойчиви и издръжливи изделия.

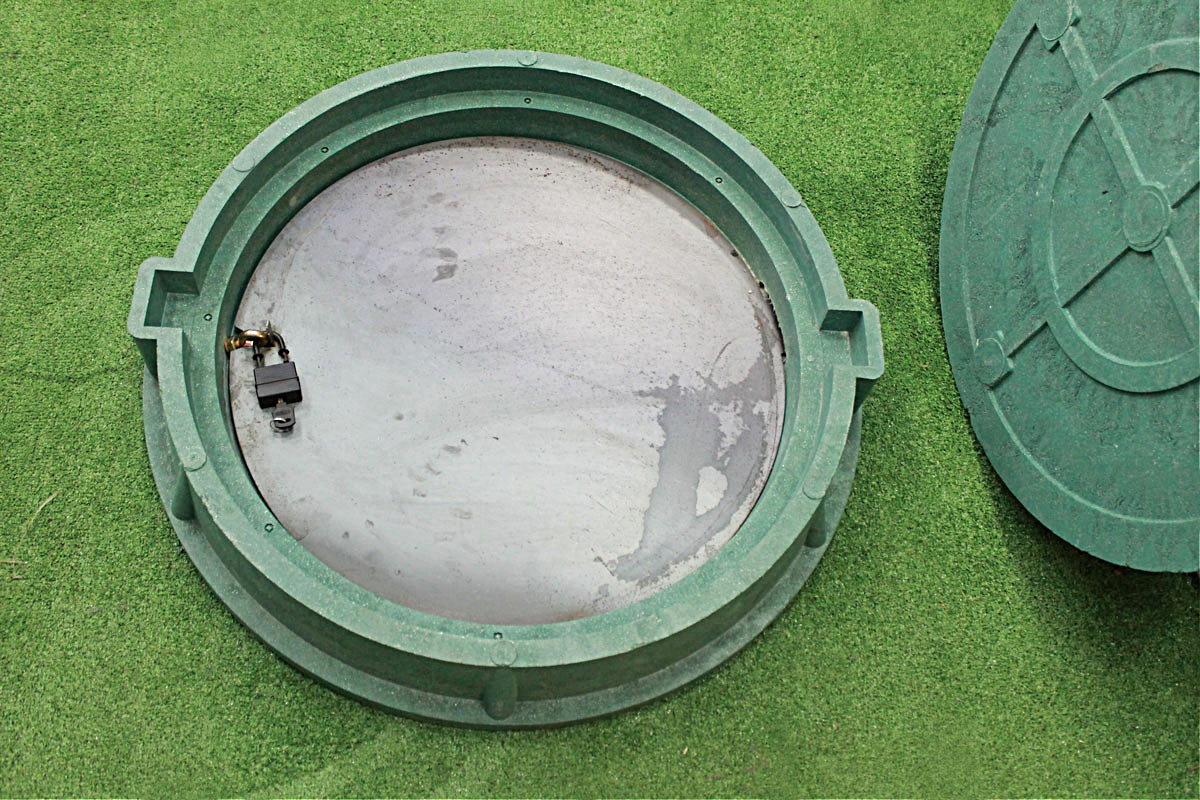

Отделни модели люкове от полимер-пясъчни състави са проектирани за монтаж на специално заключващо устройство. Това позволява да се защити блокът от неочаквано отваряне под влияние на някакви външни причини.

На полимер-пясъчните люкове има маркировка под формата на буква «Л».

Типоразмерът се определя от два показателя:

• 690x55 mm по капака;
• 750x90 mm по корпуса;

Първото число показва дължината по диагонал, второто – височината. Тези параметри се считат за оптимални за комуникационни мрежи с различно предназначение.

Облекчените люкове от пясъчно-полимерна смес притежават следните предимства:

• минимално тегло в сравнение с друга аналогична продукция;
• ниска цена, която позволява значително да се спести в процеса на изграждане на комуникационни мрежи;
• дълъг експлоатационен период, съставляващ според данните на производителя около 50 години;
• елементарна транспортировка и прост процес на монтаж, който не изисква привличане на допълнителна работна сила или специфично скъпо оборудване;
• устойчивост към агресивни прояви на външната среда, температурни промени, екстремна жега/студ, преки слънчеви лъчи, удари и други механични повреди;
• неутралност при контакт с основи, киселини, алкохолни съединения и технически масла;
• разнообразие от форми, нюанси, конструкции и външен декор на капаците.

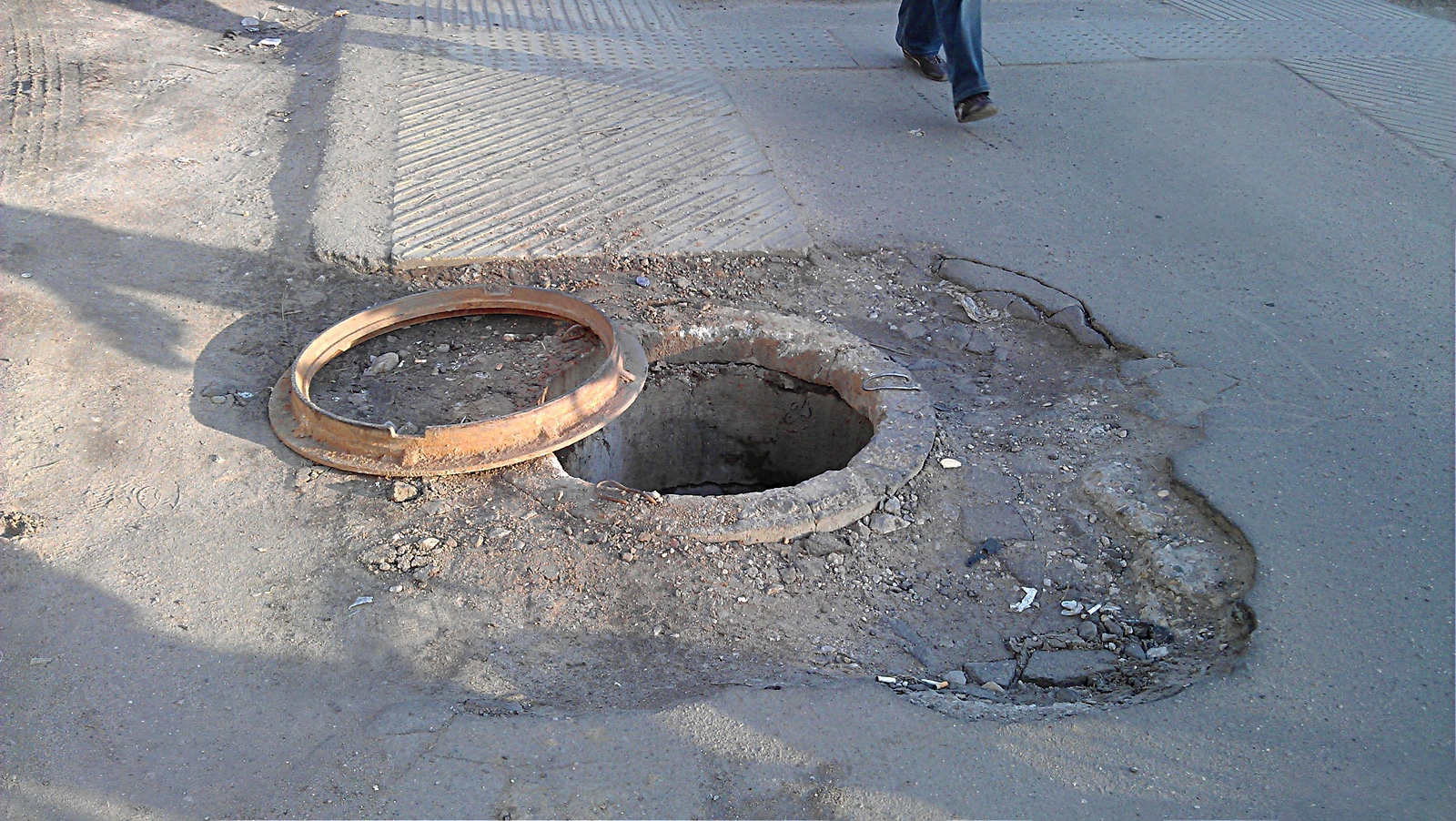

Още едно неоспоримо предимство на полимерно-пясъчните детайли е запазването им. Чугуненият детайл по всяко време може да бъде откраднат с цел продажба за скрап.

Полимерният люк в това отношение не е търсен и винаги ще остава на мястото си дори в отдалечена неохраняема зона, която е извън контрола на частно или държавно видеонаблюдение.

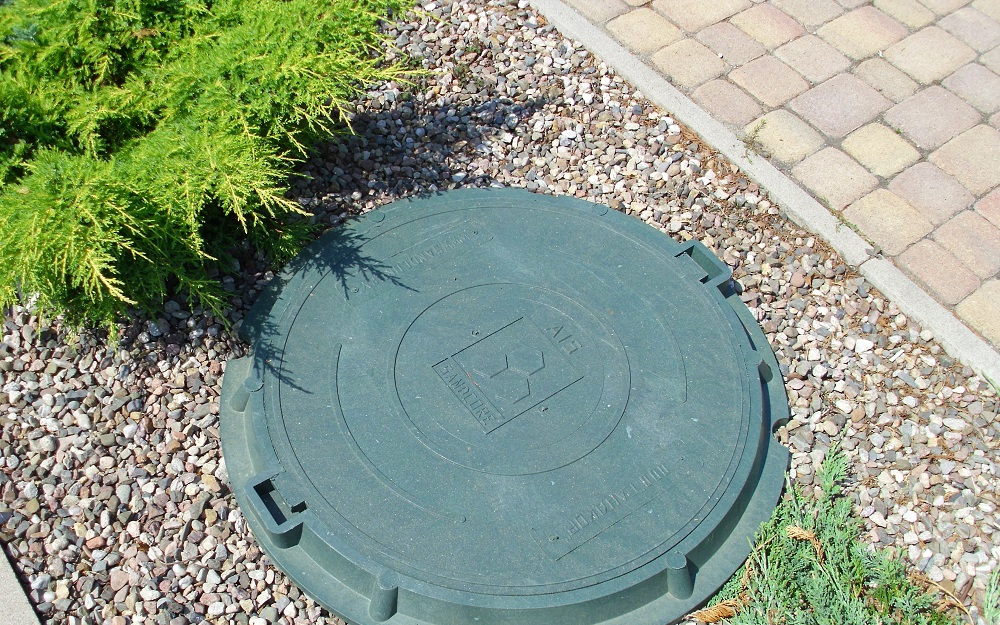

Богатата палитра от цветове предоставя възможност да се избере модел в съответствие с околния пейзаж и ландшафтния дизайн на прилежащата, градска или паркова територия

Полимерно-пясъчните модели спокойно издържат натоварване до 3 тона. Поставят се на места със средна или слаба интензивност на движение. Монтират се в пешеходни и зелени зони, на вътрешни паркинги за леки автомобили, паркове, градини и територии, разположени близо до жилищни блокове и частни вили.

Нюанси на композитните модули

Композитът е нов иновационен материал. Отличава се с термоактивност и съдържа в състава си стъклени влакна, полиестерни смоли, калцит и други специфични добавки. При температура от 100 градуса се подлага на горещо пресоване. При охлаждане се втвърдява и придобива добри якостни характеристики.

Конструкцията на композитния люк се различава от аналозите от други материали. В областта на капака се намират водоотвеждащи канали. При интензивни дъждове те прекъсват потока на дъждовните води и предотвратяват проникването им в шахтата на кладенеца.

Композитните люкове издържат различно натоварване, което зависи от класа на изделието: Л – до 1,5 т, С – до 12,5 т, Т – до 25 т, ТМ – до 40 т. Освен това служат надеждно в продължение на 20 и повече години. След края на експлоатационния период подлежат на вторична преработка.

Предимството на композитните люкове се изразява в следните позиции:

• оптимално тегло на готовото изделие;
• практично конструктивно устройство;
• богата нюансова палитра;
• устойчивост на избеляване, температурни промени, силни студове, жега, ултравиолетово лъчение и химическо въздействие;
• трудна запалимост;

Елементите от композит издържат дълго и почти не се износват. Издържат механично натоварване до 40 тона, но струват значително по-малко от чугунените аналози. Под въздействие на силна жега губят твърдост и стават вискозни. В такъв момент по люковете могат да останат следи от токове.

Специфика на изделията от каучукова смес

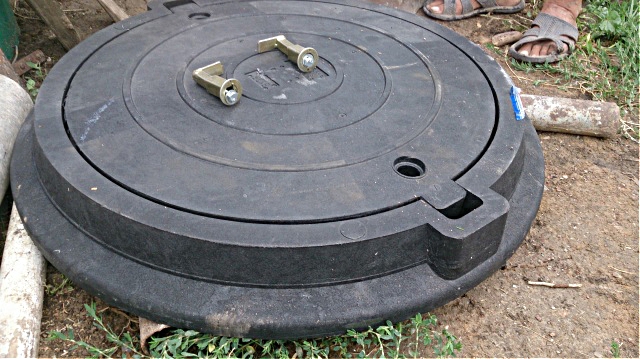

Гумените канализационни люкове изпълняват същите функции като останалите изделия от други материали. Но те имат свои специфични качества и характеристики.

Те се изработват от каучук, пластификатори, пълнители, стабилизатори и допълнителни вещества. След вулканична обработка тази смес се превръща в издръжлив люк, устойчив на износване и лесно понасящ контакт с масла, киселини и основи.

Люковете от гума без проблем издържат механично натоварване до 12,5 тона, нормално понасят агресивни климатични условия и запазват базовите физични свойства в температурен режим от −40 °C до +50 °C

Сред основните предимства на изделията от гумена смес:

• малко тегло;
• невъзприемчивост към корозия;
• устойчивост на напукване;
• удобен транспорт;
• опростен процес на монтаж;
• възможност за инсталиране директно в горещ асфалт;
• по-ниска цена в сравнение с чугунните аналози.

Гумените люкове са подходящи за монтиране над пластмасови шахти, разположени в паркови и зелени зони, на спортни площадки, паркинги, тротоари и пътища със слаб трафик.

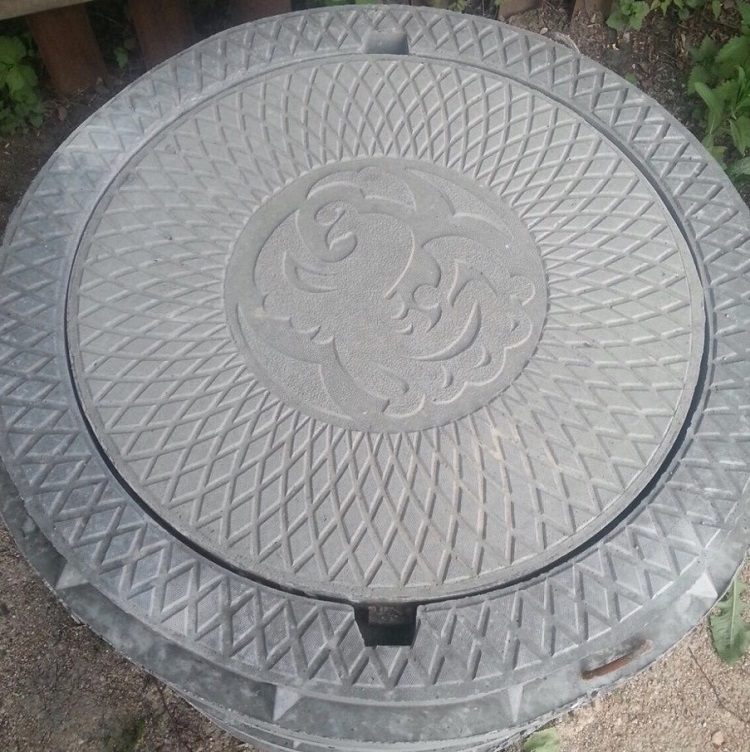

Капаци от бетон

Стоманобетонните люкове за канализационни мрежи се използват изключително рядко поради прекалено голямата маса и проблемния монтаж.

Основните предимства на бетонните модели:

• равномерна плътност;
• здравина и дълготрайност;
• устойчивост на деструктивни процеси.

Най-често такива изделия се прилагат там, където гърлото на изходната шахта има нестандартни размери.

Тежките бетонни конструкции на канализационните капаци често се монтират на участъци, където се наблюдава редовна кражба на чугунени люкове. Такова изделие не представлява интерес – в пункта за приемане на метален скрап не е необходим.

Правила за избор на канализационни люкове

Избирайки люк за дренажни, акумулационни и наблюдателни канализационни шахти, на първо място трябва да се обърне внимание на формата. Ако изходното гърло на комуникационната система е изпълнено във формата на кръг, за него ще е необходим кръгъл елемент. Квадратен или правоъгълен отвор е по-добре да се затвори с елемент от същата форма.

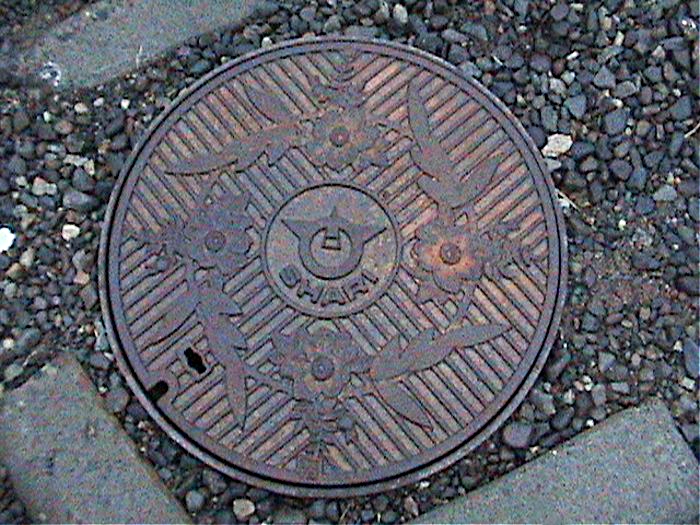

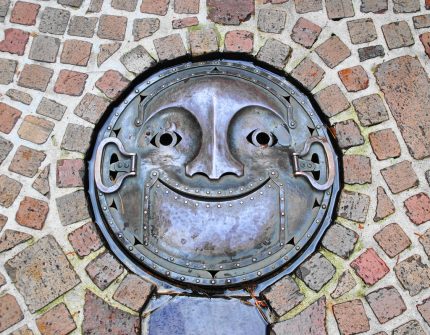

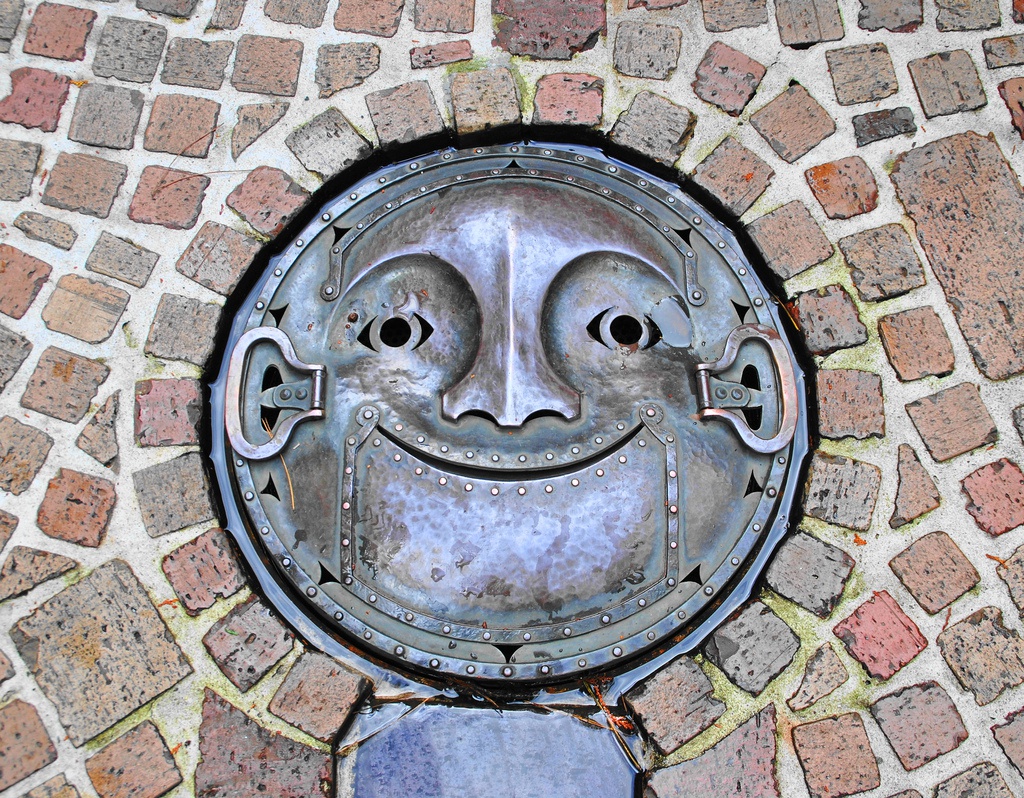

Съвременната индустрия предлага канализационни люкове с оригинална рисунка върху капака. Те не само изпълняват функцията за защита на вътрешните комуникации, но и играят ролята на оригинален дизайнерски елемент.

Когато люкът се планира да се постави на място, подложено на сериозни механични натоварвания, си струва да се избере модел от чугун. Той ще струва повече от композитите и полимерите, но ще издържи по-дълго и ще понесе постоянното налягане на преминаващите тежки камиони.

За частен дом не е задължително да харчите пари за такъв люк, дори ако собствениците разполагат с тежкотоварен автомобил. Единичните преминавания лесно ще издържат както композитните, така и полимерните аналози.

В непосредствена близост до жилищни сгради с ниска интензивност на движението е по-добре да се монтират композитни или полимерни люкове. Те притежават шумоизолиращи свойства и не издават резки звуци, когато по тях преминава автомобил.

За монтаж на открита територия е по-добре да се избират модели, оборудвани с блокиращ елемент, който е в състояние да защити чугунен люк от кражба с цел последваща продажба за вторични суровини.

Полимерните и композитните части няма да могат да се продадат за печалба, но могат да бъдат отнети от хулигани или подрастващи. Затова дори и за такива модели няма да е излишен надежден катинар или фиксатор.

Изводи и полезно видео по темата

Видео #1. Как да монтирате канализационен люк на собствения си имот:

Видео #2. Изпитване на здравината на полимерни и чугунени канализационни люкове:

Видео #3. Какви опасности крият канализационните люкове от чуждестранно производство:

При избора на подходящ люк трябва задължително да се вземат предвид бъдещото му местоположение, нивото на потенциално възможното натоварване и климатичните условия, при които ще се експлоатира.

Игнорирането на който и да е от тези важни параметри ще се отрази негативно на покупката и тя няма да донесе желаните резултати. Модел, който не отговаря на общите критерии, няма да се справи със задачата и бързо ще се повреди. Собствениците ще трябва да харчат пари отново за закупуване на по-подходящо изделие.

Пишете, моля, коментари, задавайте въпроси, публикувайте снимки по темата на статията в разположения по-долу блок. Разкажете за това как сте купили люк за изграждане на канализация в крайградския си парцел. Споделете собствените си критерии, на основание на които сте направили избора си.
