Водоотвеждане в частен дом: начини на устройство, схеми + основни етапи на изграждане

Грамотно планираното и обустроено отводняване в частен дом осигурява комфортен живот на собствениците, гарантира дълъг срок на експлоатация на сградата. В края на краищата, съвременната къща не е просто съоръжение, а комплекс от взаимосвързани системи.

Възможно ли е да си представите такова жилище без водопровод и канализация? Не. Ето защо първо се разработва проект за отводняване със схема за разположение на основните компоненти. Нека заедно да разберем как се извършват изчислителните работи и се осъществява монтажът.

Елементи на стандартна конструкция

Общият принцип за създаване на система за отводняване се основава на приемане, транспортиране, пречистване на отпадъчни води и отстраняването им от имота или натрупване. За изграждане на конструкцията се използва цяла гама от елементи. И всяко звено от веригата изпълнява своята функция.

Приемник за отпадъчни води

Тук се подразбира всеки отвор, с помощта на който се организира приемане и пренасочване на отпадъчните води в нужното русло. Примери: мивки, тоалетни чинии, дренажни шахти, фунии на покрива, решетки, оттоци.

Такива устройства се изработват от здрави водонепропускливи материали, които са химически устойчиви на въздействието на отпадъчни води — чугун, керамика, листова стомана, цветни метали, специална пластмаса.

Основната задача на подобни устройства е да приемат и отвеждат течността в улеите.

Всички приемници, които се използват за битово-стопански нужди, трябва да бъдат оборудвани с промивна система от водопровода — промивен резервоар или кран.

Улеи и канализационни тръби

Към тях постъпват отпадъчни води от приемниците. Функцията на това звено е да премести съдържанието в кладенец или пречиствателно съоръжение.

Тръбите и улеите се произвеждат от различни материали. Азбестоциментът е подходящ за вътрешна канализация при условие, че няма рискове от механични повреди.

Пластмасовите тръби придобиват все по-голяма популярност при изграждането на водоотвод: те са устойчиви на температурни колебания, лесно се съединяват помежду си, не се окисляват

Използват се също метал и керамика. Отводът от умивалник, мивка, вана е допустимо да се направи от неоцинковани тръби. Начинът на полагане на елементите е надземен и подземен.

А за това как да изберете тръби за изграждане на външна канализация, прочетете в този материал.

Резервоар за утаяване или пречистване

За да се премине към етапа на заустване, отпадъците от улуци или тръби попадат във „филтри“. Акумулиращите резервоари се изработват от пластмаса, бетон или метал.

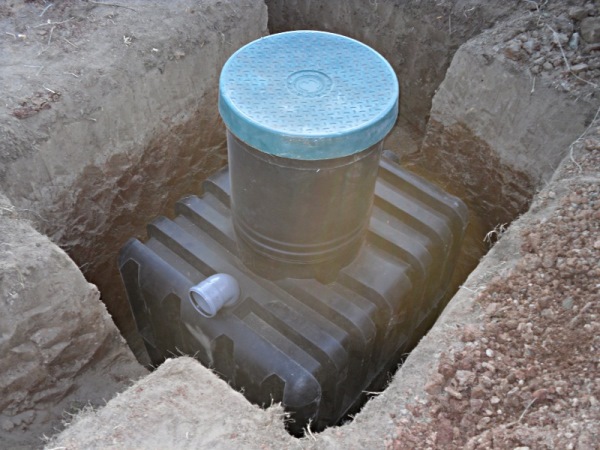

Пластмасовите акумулатори са лесни за инсталиране и удобни за експлоатация. Те са херметични – не е нужно да се притеснявате, че отпадъчните води ще излязат извън този резервоар

Ако избирате пластмаса, заложете в схемата създаването на специален изкоп или метален кожух, за да не се деформират стените на резервоара под натиска на земните маси.

Бетонните акумулатори са подходящи за изграждане на дренажна или дъждовна система, но не са толкова дълготрайни, колкото PVC.

Металните резервоари задължително се защитават с бои, емайли. Основният им недостатък е теглото, поради което при монтажа е необходима чужда помощ.

По принцип на действие акумулаторите се делят на:

• дренажни кладенци;
• утаяватели;
• автономни системи за пречистване.

В резервоарите течността се пречиства, превръща се в техническа и може да се използва за поливане на дворното място, за други битови нужди.

Изпускане на пречистена вода

Изборът на крайна точка на водоотвеждане зависи от качеството на работа на пречиствателното съоръжение. Ако оборудвате на парцела станция с механична и биологична обработка на отпадъците, получената течност може да се извежда на терена. Най-доброто решение за автономни схеми е трикамерен септик.

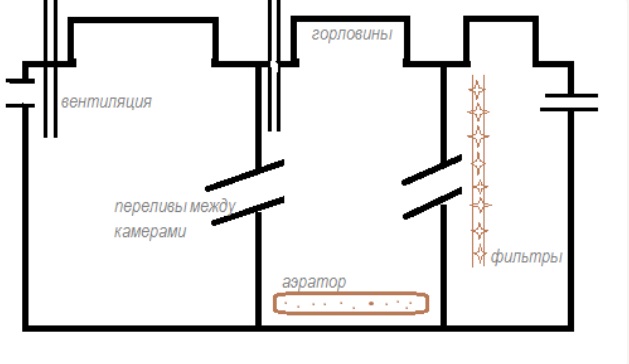

Схематично изображение на трикамерен септик. С цел подобрено филтриране в такава станция могат да се добавят четкови или мрежести филтри, варовита засипка

Първата камера е утаявател с анаеробни бактерии, където се утаяват едрите и тежки фракции. Във втория резервоар действа компресор, който активизира жизнената дейност на аеробни микроорганизми. В третото отделение течността се пречиства окончателно.

Общо вариантите за заустване на отпадъците са три:

• река или почва — ефективно, но е възможно замърсяване на околната среда;
• инфилтратор — в него отпадната течност се доочиства от почвата и се извежда с подпочвените води;
• акумулатор — в него не е предвидено отстраняване на водата.

Общата система за отвеждане на водите в къщата се разделя на вътрешна и външна. Първата включва комуникациите вътре в къщата: от мивки, тоалетни, вани течността по тръбите се премества до една точка. А се отвежда вече във външната конструкция до кладенеца.

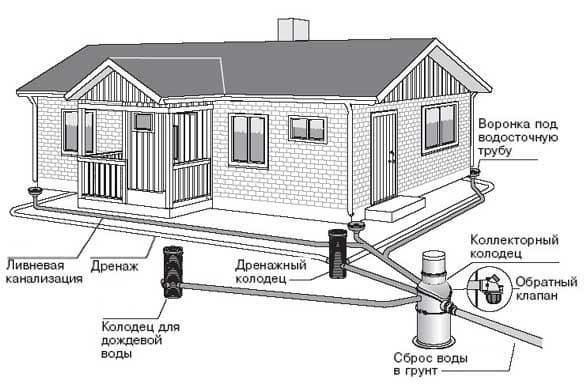

Схематично изображение на външната канализация. Във външната схема могат да влизат дренажни системи, резервоари за дъждовна вода, колекторни кладенци

Освен битово-отпадъчната система за отвеждане на води, трябва да се оборудва и дъждовна, така че атмосферните води от покрива да се извеждат на повърхността на земята или във външната мрежа на водостоците.

Варианти и схеми за обустройване

Схемата може да бъде всякаква, важното е тя ефективно да се справя с отвеждането на отпадъчните води и да не води до препълване на тръбопроводите. Качествената система винаги предполага прост, разбираем проект на строителство и минимални рискове при експлоатация.

При избора на схема трябва да се вземат предвид няколко фактора:

1. Местоположение на къщата в имота – системата за отвеждане на водите трябва да върви под наклон и да завършва близо до пътя.
2. Особености на ландшафта – равен, низина, склон.
3. Тип на почвата – песъчлива или глинеста (на песъчлива може да се оборудва всяка система, а глинестата, включително нейните разновидности, има своите особености).
4. Брой обитатели и площ на къщата – този фактор влияе върху обемите на резервоарите, диаметрите на тръбите.
5. Дълбочина на замръзване на земята и разположение на подпочвените води – важно за изчисляване на дълбочината на полагане и необходимостта от използване на изолационни материали.

Всички тези параметри в съвкупност променят схемата за отвеждане на водите, но общият принцип и задължителните елементи се запазват.

Единственото, което остава постоянно, е, че тоалетната винаги се свързва към отделен вертикален щранг, за да се избегне разпространението на неприятни миризми в помещенията.

Септик за автономна система

Ако къщата е разположена далеч от централизирана канализационна система, е необходима схема за автономно отвеждане на водите със септик или с изгребна яма. Последният вариант е подходящ, ако къщата не се използва за постоянно живеене.

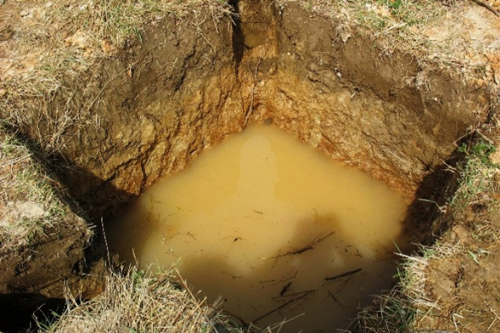

Изгребната яма бързо се заиля, изхвърля всички отпадъчни води веднага в почвата, което крие риск от попадане на непречистена течност във водоносния слой. А също така с времето ямата изисква все по-често почистване.

В повечето случаи е целесъобразно да се обустрои септик. Неговият формат се избира в зависимост от особеностите на почвата в имота. Най-простата конструкция от два кладенеца може да се сглоби за песъчливи почви с отличен естествен дренаж.

Близкият до къщата кладенец се прави глух. Дъното се бетонира или се придобива готово дъно. Задачата на този елемент е да разтвори едрите фракции на приетите отпадъчни води и максимално да ги пречисти. Крайният кладенец се прави без дъно, но с дренажно поле.

Общото правило — първият приемен кладенец се монтира на разстояние 5-8 м от точката на изход на отпадъчните води от къщата, но и недалеч от пътя, за да има възможност удобно да се възползва от услугите на асенизатор.

На глинестия участък трябва да се вземе предвид и този обем вода, който не се попива веднага след валежите, а стои или се придвижва по релефа на местността.

Септикът се изгражда не в низина, а на равна част или възвишение. Всички кладенци се правят закрити. Насипката около тях се изпълнява с пясък.

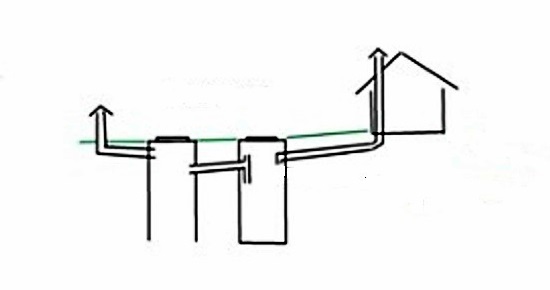

Септикът е изграден на равен участък, като се спазва отдалечение от къщата не по-малко от 5 м. Препоръчително е да се организира скрита отмостка по целия периметър (петно) на разположението на кладенците.

Ако участъкът е под наклон на пътя и се планира по-ниско по склона да се построи баня, къде да се разположи септикът? Ако го разположите до пътя, как да повдигнете съдържанието на канализацията от банята, която ще бъде по-ниско от септика?

В този случай оптимална ще бъде схема с два различни септика за баня и за къща.

Обемът на септик може да се изчисли според строителните стандарти. Обикновено за семейство от 4 души е достатъчен втори кладенец с обем 3-4 м³ при условие на постоянно използване на системата. Първият се прави малко по-голям по обем.

Повече подробности за изграждането на септик на участъка прочетете по-нататък.

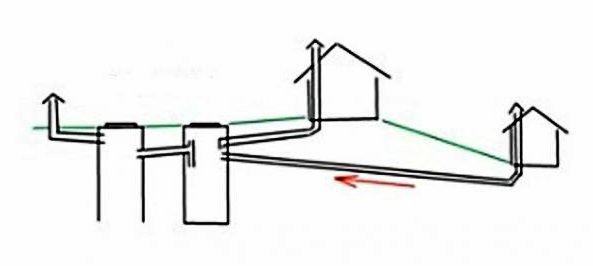

Вариант на неправилна схема – канализационният тръбопровод трябва да се положи с наклон към септика, така че отпадъчните води да се насочват гравитачно в резервоара. Обратните наклони в схемите е по-добре да се избягват, както и използването на помпи и други приспособления.

Обустройване на дренаж на имота

Преди началото на строителството непременно трябва да се направи вертикална планировка на участъка. Това ще позволи да се създадат и подобрят условията за дрениране или отвеждане на вода от основата. Самата система се гради на разбиране на предназначението на отделните части на дренажа.

В зависимост от предназначението дренажът може да бъде от няколко вида:

• отсичащ постъпването на вода в имота;
• отстраняващ частично отпадъчни води или повърхностни потоци;
• от тала вода;
• от сутеренния етаж;
• на индивидуална канализационна система;

Различното предназначение предполага и различен подход към техническите решения. Вторият момент са условията на експлоатация. Съществува дренаж на сложни участъци, който има своите особености.

Това са глинести територии в низина или на склон, с високо ниво на подпочвени води (сезонни, постоянни). В последния случай при наличие на подземен гараж, изба в дома, има смисъл да се оборудва дълбочинна дренажна система.

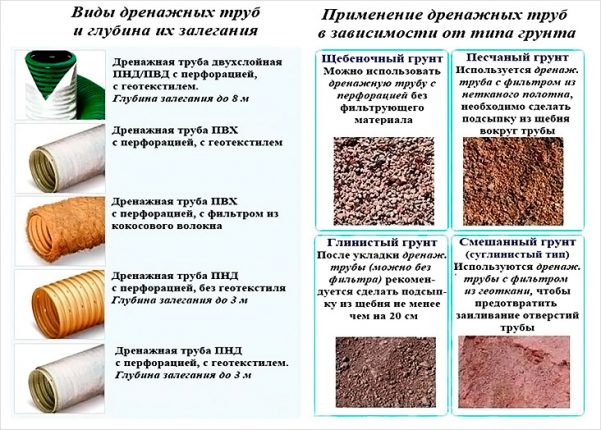

Варианти на най-популярните видове дренажни тръби. Те се различават по брой на слоевете и техния състав. Различните дренажни тръби са предназначени за различни видове почви.

За участъци на склон се предвижда система от улуци, перпендикулярни на склона, или дренажен ров по горната му граница. В низинни територии може да се изкопае водоем за оползотворяване на излишната вода.

Проектиране и особености на прокарването на дъждовна канализация

Конструкцията на дъждовната канализация включва всички стандартни елементи: дъждоприемници, тръби и улуци, ревизионни шахти, филтри или пясъкоуловители. Ако се предвижда подземно полагане, се използват тръби.

Наземното полагане предполага създаване на повърхностни ровове и монтаж на пластмасови, бетонови или азбестови улуци. Вторият начин – открит – е по-евтин, по-малко трудоемък, по-лесен за експлоатация и по-лесен за ремонт.

Съществуват два вида дъждовни канализации: точкови и линейни. При точковите дъждоприемниците се разполагат под улука на вътрешен или външен водосток. След това всички елементи на конструкцията се събират в единна мрежа.

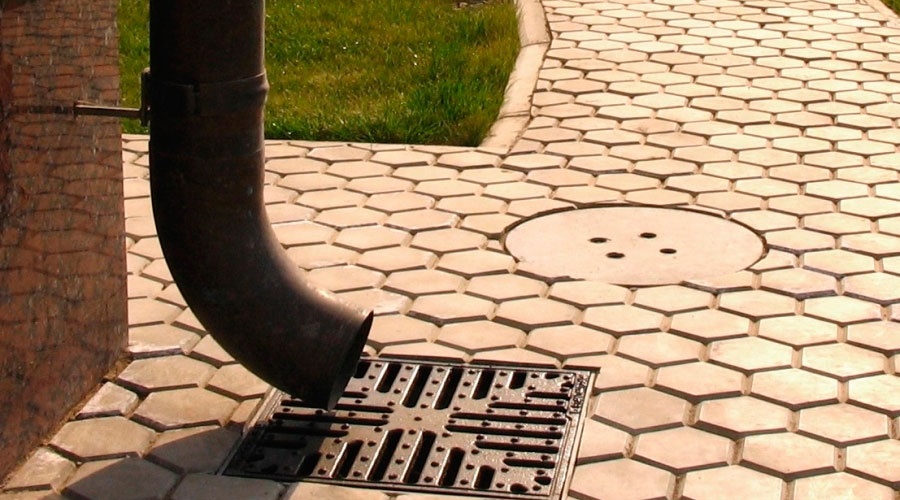

Вариант за обустройване на водоотвод от покрив. За да не попадне отпадък в дъждовната канализация, дъждоприемникът се оборудва с решетка или пясъкоуловител.

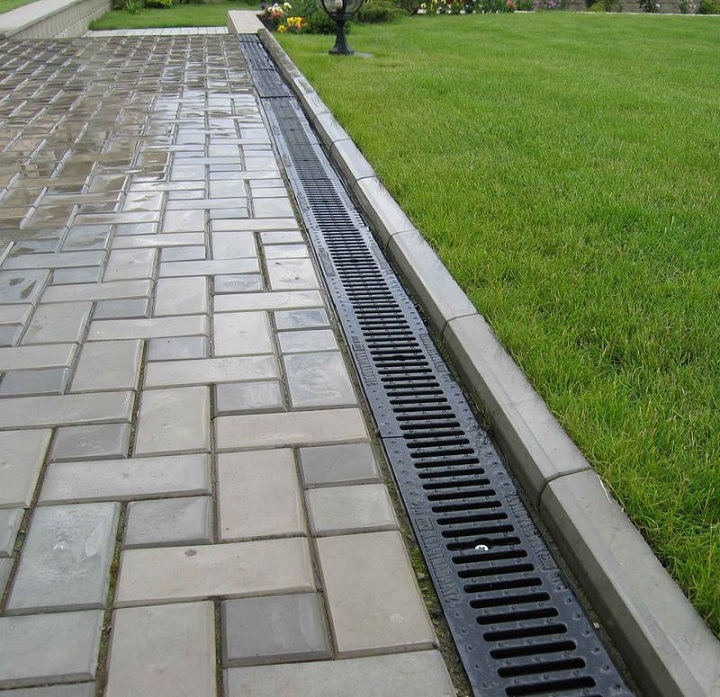

Линейните схеми се съставят от тръби, положени в земята или канали. Водата се събира и придвижва по улуци, оборудвани с решетки или пясъкоуловители по цялата верига.

Изборът на една или друга схема на дъждовна канализация зависи от конструктивните различия на територията, степента на обхват. Значение има и регионът на изграждане на къщата.

Основното различие на линейната дъждовна канализация от точковата е възможността за събиране на оттичания не само от покрива, но и от целия участък.

Типът и дълбочината на полагане на дъждовната канализация обикновено се разбират от съседи или в строителни организации, които работят в определена местност.

За повечето региони на нашата държава е достатъчно да се задълбочат тръбите или улуците до 50 см в земята, в отделни случаи – до 70 см.

Няма смисъл да се задълбочава прекалено много и при инсталиране на колектори, ревизионни шахти под точката на замръзване. По-изгодно е те да се разположат по-горе, като се положи слой от топлоизолационни материали (геотекстил, трошен камък).

С плитките улуци се работи (премества, изравнява) много по-лесно, отколкото с дълбоките. По-късно те се поддържат по-лесно чисти.

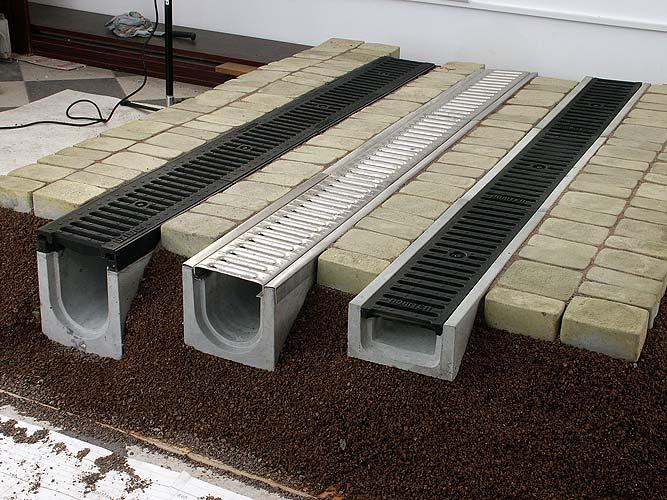

Бетоновите улуци плюс чугунените решетки – тази комбинация се смята за „идеалната двойка“ по отношение на надеждност и дълготрайност.

Тя е особено актуална, ако по отношение на дъждовната канализация се планира движение на автомобили. Такива улеи се монтират по ръба на слепия участък, на входната група. В последния случай е възможен монтаж в центъра, ако наклонът на площадката позволява.

Монтаж на покривно отводняване

Водосборните улеи се монтират по ръба на покрива така, че краищата им да са под равнината на покривното покритие минимум с 3 см. Това ще предотврати откъсване на улея през зимата, когато от покрива в него ще постъпват снежни маси.

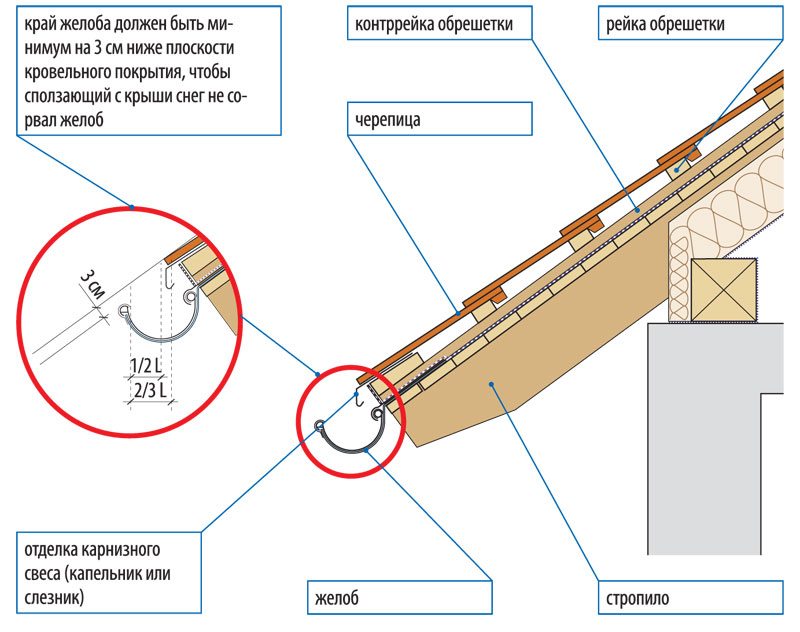

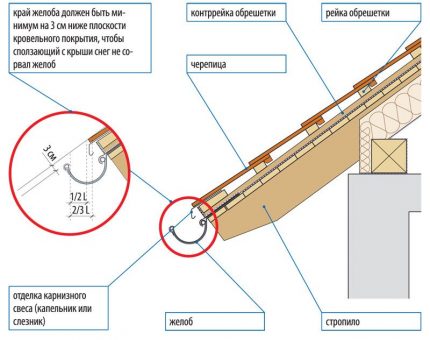

Схематично изображение на монтажните елементи при обустройване на покривния отток. Корнизните надвеси се оборудват с капкообразуватели или слъзници — те служат като направляващи за оттоците.

След това се извършва сглобяване и инсталиране на водосточни тръби, които се извеждат в подготвените улеи. Съединенията се монтират с помощта на фунии и дъждоприемници.

Препоръчваме Ви също да прочетете нашата статия за това как да обустроите дъждовна канализация на парцела. Повече подробности – отидете на връзката.

Етапи на обустройване на системата за отводняване

След като е избрана най-подходящата схема, се извършват изчисления на диаметъра на тръбите и оптималния наклон на всеки участък от веригата. След това се осъществява сглобяване на цялата система по план.

Етап #1 – изчисляване на диаметъра на тръбите

За да се определят диаметрите на тръбите, трябва да се направи изчисление на пропуска на отпадъчните води, които ще преминават през тази мрежа.

Първо установяваме каква е нормата на потребление на вода на ден. Тя е различна и зависи от мястото на пребиваване. В малък град възрастен човек използва приблизително 200 л, а в мегаполис — около 700 л.

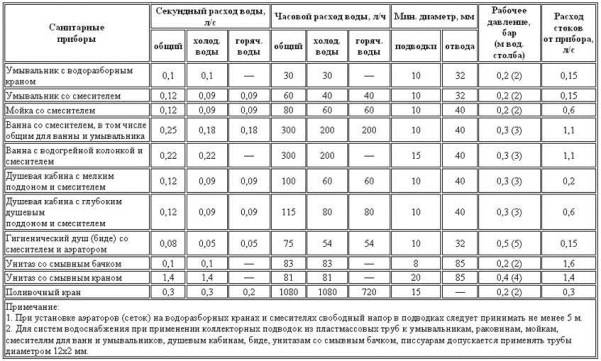

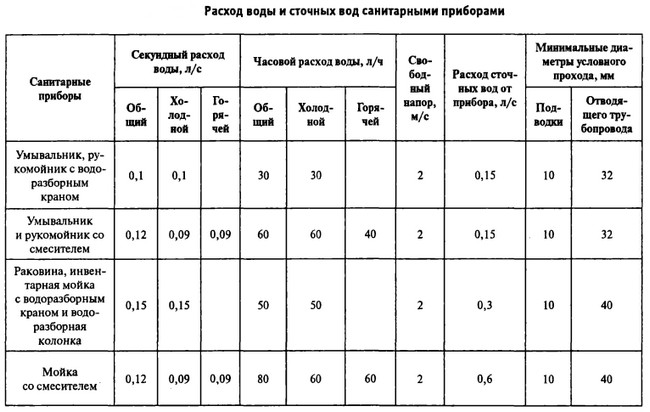

Таблица на нормативния разход на вода от различни уреди и препоръчителен диаметър на тръбите. За да се изчисли правилно потреблението, трябва да се използват ГОСТ и СНиП.

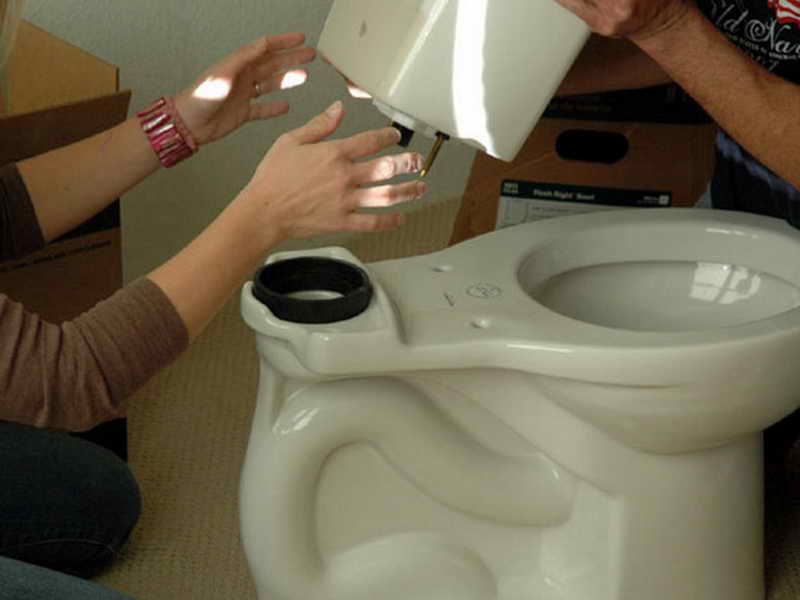

Диаметърът на тръбите се избира и спрямо конкретния приемник. Ако това е тоалетна чиния, се подразбира голямо количество отпадъци, затова е необходима тръба с диаметър минимум 85 мм. Към мивки, перални машини, съдомиялни машини обикновено се свързват тръби с диаметър 32 мм.

Етап #2 – определяне на наклона за прокарване

Отпадъчните води преминават гравитачно, затова е необходим наклон. С негова помощ се осигурява движение на потока с необходимата скорост. Крайна точка е понижената част на басейна за отвеждане на водите.

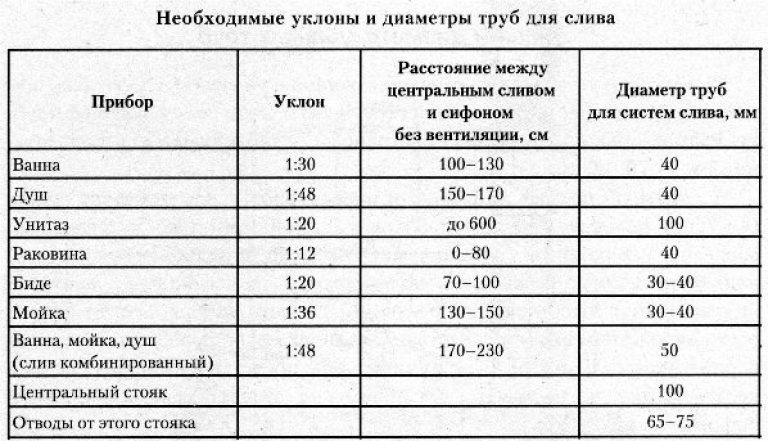

Максимално допустимият наклон за хоризонтални тръбопроводи е 15 см на един положен метър тръба. Но категорично не трябва по цялата дължина да се прави такъв наклон.

Степента на наклон на канализационния тръбопровод зависи от диаметъра на тръбите, материала, от който са изработени, и степента на запълване

Ако теренът е благоприятен, наклонът се получава естествен и е близък до наклона на земната повърхност. Ако в мрежата има вододели, има прехвърляне на отпадъчни води отдолу нагоре или общото задълбочаване е по-голямо от допустимото, е необходимо помпено устройство.

Етап #3 – изпълнение на монтажа на тръбопровода

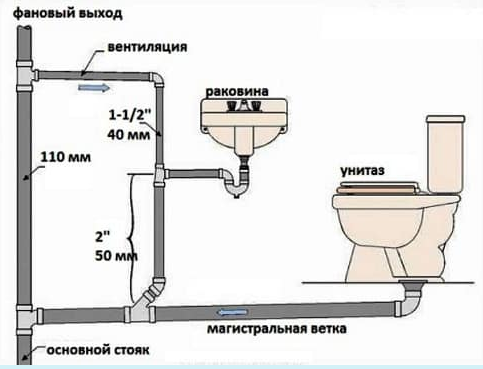

Към всеки приемник се свързва тръба с необходимия диаметър. Допустимо е да се полагат тръби по външен начин, който е по-малко трудоемък, но не е ергономичен. По-често комуникациите се вграждат в стените, за което в повърхностите се правят канали.

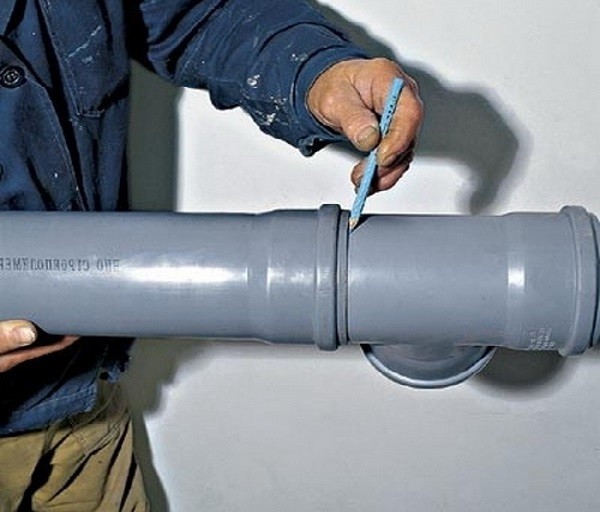

Тръбите се свързват помежду си със специални муфи, гумени пръстени, запояване, слепване

Съгласно техническите условия във всеки отклоняващ елемент трябва да се монтира спирателна арматура. В металните тръби се нарязва резба, а в пластмасовите се поставя муфа.

Всички отклоняващи елементи се свързват по затворена схема. Тук трябва да се предвиди невъзможност за пренасочване на потоците течност.

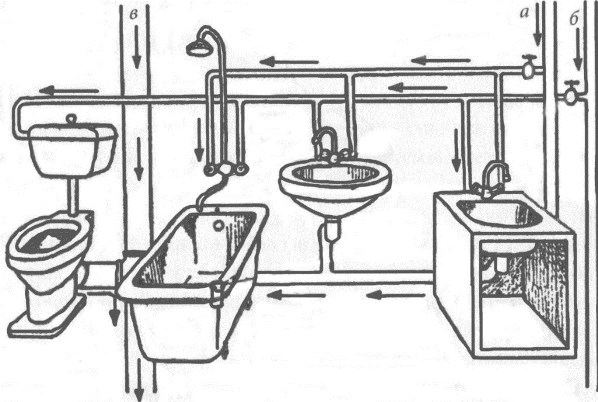

Схематика на обзавеждане на вътрешната водоснабдителна и канализационна система. На този вътрешен тръбопровод е показана двойката — водоснабдителна система (a) и отвеждане на водите (b)

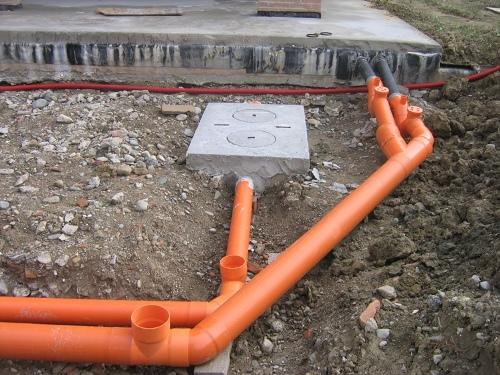

След полагането на вътрешната канализация се създава външната: изкопават се изкопи и котлован за пречистване. След това стените на изкопите се укрепват и, ако е необходимо, се изолират с текстил или глинен, бетонен кожух. След това в тях се поставят тръбите.

Сега към външните отклоняващи елементи трябва да се свържат външните. Всеки съединение задължително се уплътнява и преминава проверка за здравина.

На последния етап се инсталира пречиствателно съоръжение и към него се подвеждат дренажи, служещи като приемници за отвеждане на вода от покрива, дренажни инсталации, и тръбите на вътрешната канализация. На местата на съединяване се препоръчва да се оборудват специални люкове за възможност за оперативно отстраняване на повреди.

Полезни препоръки за обустройване

Ако има необходимост да се направи завой на тръбата на 90 градуса, по-добре е да се организират два отклонения по 45. Това ще намали рязкостта на завоя и ще създаде минимално съпротивление в мрежата.

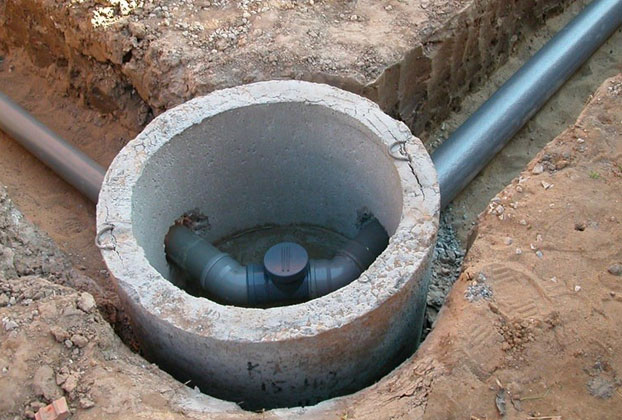

Ако все пак се получи завой на 90 градуса или повече, на съединението се инсталира ревизионна шахта. Тя изглажда ъгъла на завоя и предотвратява запушване.

Не бива да се организира отвеждане на вода от покрива към уличната настилка. Това ще доведе до преовлажняване на почвата около сградата и загуба на носещата ѝ способност.

Не бива да се обединяват системата за повърхностно отвеждане на водата и дренажа на основата. Съвместната им работа е опасна заради попадане на дъждовна вода в дренажа и подтопяване на основата.

Не забравяйте да добавите в системата кранове, които ще предотвратят пренасочване на потоците при аварийни ситуации или по време на ремонт.

Изводи и полезно видео по темата

Как да се направи вертикално планиране на равен парцел.

Показана е схема на дренаж на участъка от изкопаване на траншеи и правилно извличане на почва до полагане на тръби и изолирането им с чакъл.

Полагане на фанална тръба през къщата до септичната яма.

Разглеждане на тръби за външна канализация. Как се различават по цвят, как да изберете диаметър и да изчислите наклона, какво е компенсационен патрубок:

Целият процес на монтаж на система за повърхностен водоотвод.

При избора на схема за водоотвеждане трябва да се даде предпочитание на прости конструкции, които вече са се доказали като ефективни за определена местност. Решенията са много, но подходящите за южните региони варианти са абсолютно нежизнеспособни в северните области.

В процеса на планиране трябва да се вземе предвид бъдещата ремонтопригодност на системата, пълната или частична достъпност на елементите, възможността за промяна на веригата, ако възникне такава необходимост.

Остават ли ви въпроси, открихте ли недостатъци или искате да допълните нашия материал с интересни сведения? Моля, оставете вашите коментари в блока, разположен по-долу.
