Монтаж на метални водостоци за покрив със собствени ръце: анализ на технологии + пример за инсталиране

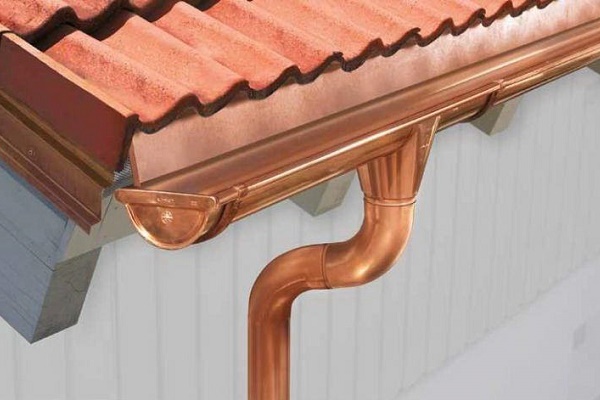

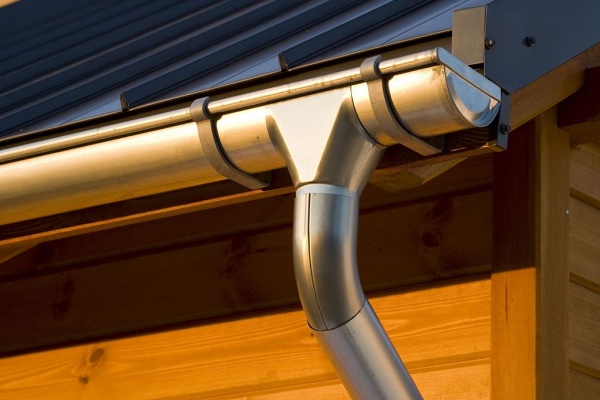

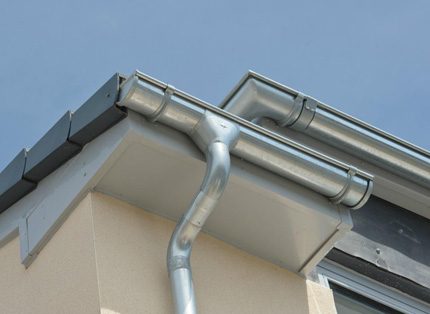

Металните водостоци са традиционни системи за отвеждане на вода за защита на покривите на ниски сгради. Тези несложни конструкции показаха надеждна и ефективна работа в продължение на векове. Съвременните варианти обикновено се изграждат от готови компоненти от промишлено производство.

Междувременно в по-старите времена монтажът на метални водостоци за покрив със собствени ръце се смяташе за обичайна работа. Освен това цялата система, от скобите до тръбите, се изработваше по занаятчийски (ръчен) начин.

В този материал ще разкажем как да се изгради и инсталира метален водосток за покрив.

Технологии за изграждане на водостока

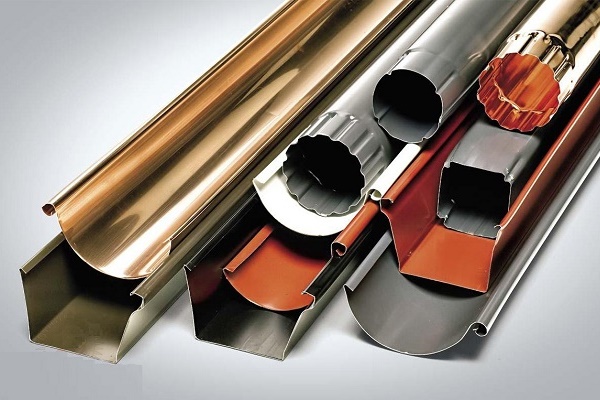

Ако се обърнем към съществуващите технологии за изграждане на метални водоотвеждащи системи, за актуални за приложение се очертават два варианта:

1. На базата на кръгли улуци и водопроводни тръби.
2. На базата на правоъгълни улуци и водосточни тръби.

Има, разбира се, и друга (ексклузивна) техника на изпълнение, например на базата на дърво, но тя се среща рядко и не намира широко приложение.

Металната водосточна система привлича не само с красивия си външен вид. По експлоатационни параметри водостоците от метал заемат водещо положение

Независимо от технологията за изграждане на водостоците, винаги се извършва изчисление на системата с отчитане на площта на покрива. По изчислителните данни се подбират пропускателната способност на улуците, фуниите, водосточните тръби.

Изхождайки от параметрите на пропускателната способност, се определят диаметрите, проходните отвори, габаритните размери на формованите детайли:

• ъглови преходи;
• насадни муфи;
• сборни фунии;
• обходни отклонения;
• съединители;
• изпускателни патрубки.

При условие на напълно самостоятелно сглобяване, майсторът ще трябва със собствените си ръце да изработи всички формовани детайли от работния комплект. Но ако няма умения на тенекеджия и желание за производство, целият отбелязан набор детайли може просто да се купи. Естествено, в този случай пълната самостоятелност на изработката на системата вече изглежда съмнителна.

Кой метал е за предпочитане?

Изборът на материал за метална водосточна система е относително малък: поцинкована стомана, мед, цинково-титанова сплав. Първият материал е икономичен и най-популярен от цялата група, но от гледна точка на дълготрайност на експлоатацията, не е подходящ във всеки асортимент.

Например, дебелината на цинковото покритие на метален лист от 2 клас е 5-10 микрона. Тази защита ще стигне за не повече от 10 години експлоатация.

Съвсем различно нещо е поцинкованата стомана с полимерно напръскване. Този материал по свойства на дълготрайност не отстъпва на червената мед. Но да се изработят самостоятелно детайли от такива листове без повреждане на полимерния слой е проблематично.

Отново остава само да се купува готова продукция или да се избере като материал меден лист. А металните улуци от мед, а още повече цинко-титановите, изискват солидни капитални вложения.

Самоделни метални улуци

Да се изработи улук със собствени ръце от поцинкована стомана е лесно. Въпреки това, възникват трудности, ако се опитате да направите улук със същата дължина като при фабричното производство (3-4 метра).

За изработването на четириметров детайл ще е необходимо съответното техническо оборудване, каквото в битови условия обикновено няма. Затова стандартната дължина на саморъчно направените улуци по принцип е не повече от 1 метър.

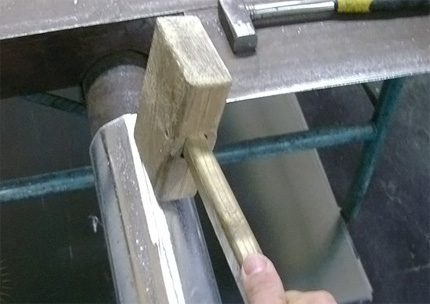

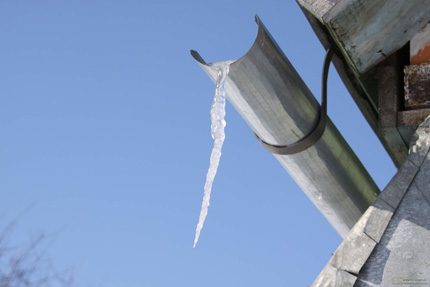

Нагледен пример за изработка на най-прост улук на частна къща от поцинкован стоманен лист и стоманени кронщайни-държачи. Системата е изработена със собствени ръце.

Технология на производство на овален улук:

1. Вземат лист от ламарина с дължина 1 м, ширина 0,5 м.
2. Поставят отрязък от листа на слесарска маса.
3. Вземат метална тръба с подходящ диаметър.
4. Огъват отрязъка от листа върху тръбата с дървен чук до полукръг.
5. По предния дълъг ръб отмерват отстъп от 10 мм.
6. Огъват линията на ръба под ъгъл 90°.

След това извършват второ огъване на задния ръб, като отрязват излишъците от листа.

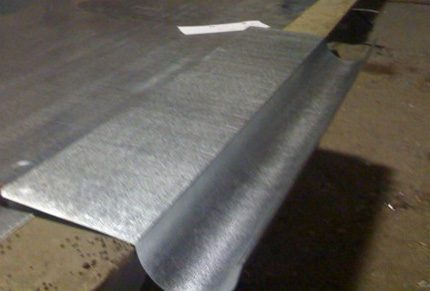

За самостоятелно производство на ламаринени улуци е необходим дълъг широк шлосерски работен плот и набор от прости инструменти. Приветстват се умения на ламариноджец.

Приблизително по същия начин се правят улуци с правоъгълна форма. Само че като калибър се използва ъглова метална заготовка.

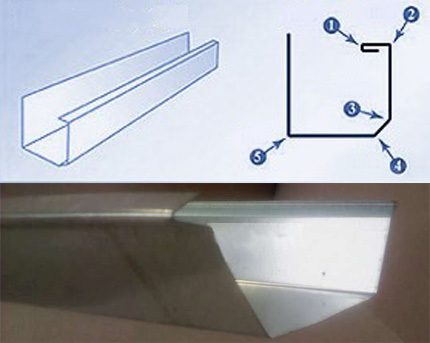

Схема за изработка на правоъгълен улук на водосточна система за самостоятелна практика. Пример на изделие, направено със собствени ръце в домашни условия.

Правоъгълните улуци за водосток се правят дори по-лесно, както и подготовката на профилните части за тях. Затова има смисъл при избора на технология да се спрете именно на правоъгълни водостоци.

Самоделни патрубки за водосток от ламарина

За да се изработи прав тръбен участък на водосток от ламарина, се отмерва парче поцинкована ламарина според размерите на дължина и ширина и се изрязва с ножици по маркираните линии.

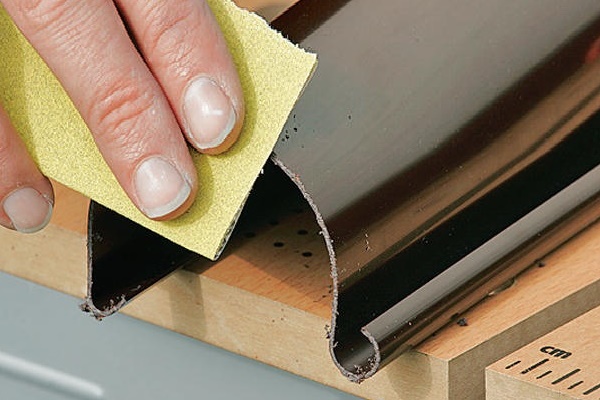

С пила старателно се почистват ръбовете от неравности, обработват се до гладко състояние. По дългата страна се огъват в една посока и двата ръба на листа на ширина 10-15 мм.

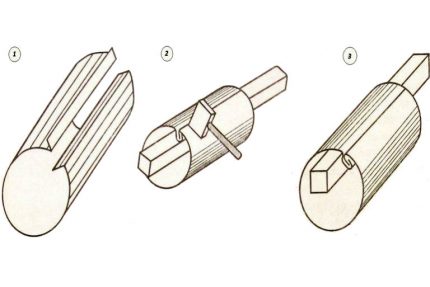

Последователност на работа в процеса на създаване на прав тръбен участък на водосточна система от поцинкована стомана (от мед) със собствени ръце. Главният инструмент е дървен чук на ламариноджец.

На твърдо закрепена тръба с подходящ диаметър се набива поцинкованият лист до придобиване на кръгла форма. След това се налагат предварително огънатите ръбове един върху друг.

Използвайки дървен чук и метален правоъгълен блок, ръбовете се «завиват» в ключалка. Внимателно се набива с чук по протежение на шева до получаване на надеждно пресовано съединение. Изравнява се формата на изделието върху тръба-калибър, като се цели да се получи цилиндър, близък до идеален кръг.

Пример за изработка на прав тръбен участък на водосток от поцинкован метален лист. Калибрирането до кръгла форма се осъществява с помощта на обикновена метална тръба с подходящ диаметър.

Притежавайки умения за изработка на прави водосточни тръбни участъци от поцинкована ламарина, не е трудно да се усвои технологията за производство на приемни фунии и други части на системата. Със същия успех майсторите-самоуки правят скоби за метални улуци и за закрепване на водосточни тръби.

Тук методиката на производство е съвсем проста. За работа ще са необходими шлосерски менгеме, чук, пила, бормашина, рулетка, молив и лента от мека стомана с напречно сечение 20х1,5 мм.

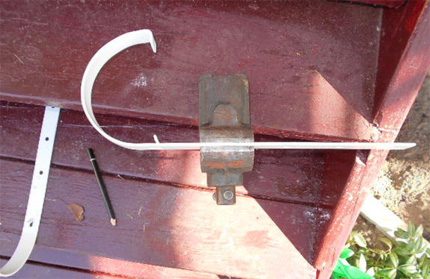

Така със собствени ръце се правят скоби за метални водосточни системи. За кръгли улуци и тръби е достатъчна дебелина на металната лента 1,5 мм. За квадратни водостоки – 3-4 мм.

Технология за изработка на стоманена (медна) скоба:

1. Да се отреже парче стоманена лента с дължина 300 мм.
2. Обработете крайните части с пила.
3. Отстъпете от който и да е край 10 мм и направете огъване под 90º.
4. Последователно премествайте лентата и я фиксирайте в менгеме, като я извиете в дъга по размера на радиуса на улука.
5. На останалата права част от лентата пробийте отвори за фиксатора и закрепването.

По същия начин се правят скоби за водосточните тръби, но вече под формата на скоба, състояща се от две ленти с овална форма, чиито огънати крайни ръбове са допълнени с отвори за стягане с болтове.

На нашия сайт има няколко статии с подробни инструкции за изработване на улуци за покрив, препоръчваме да се запознаете:

1. Улуци за покрив направете сами: инструкция за самостоятелно изработване на водоотвеждаща система
2. Как да направите водосливи за покрив: препоръки за обустройване на водоотвод със собствени ръце

Технология за инсталиране на детайлите на водостоците

Нека разгледаме по-подробно как да монтираме детайли с различна форма, направени със собствени ръце. Всяка технология има свои особености.

Подробна фото-инструкция

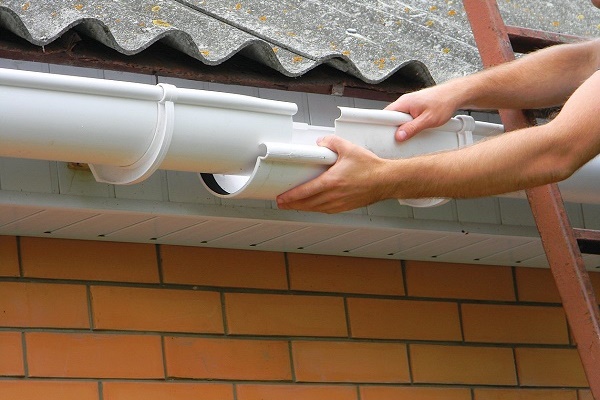

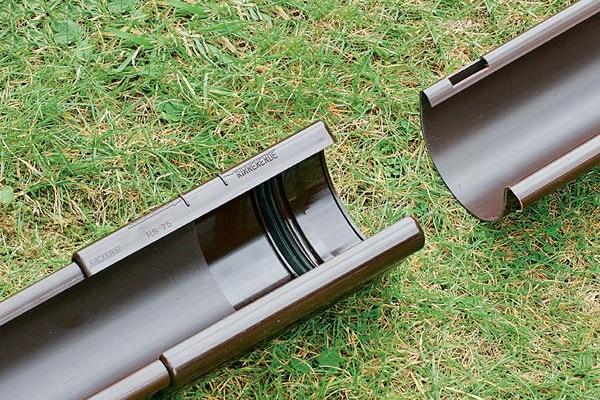

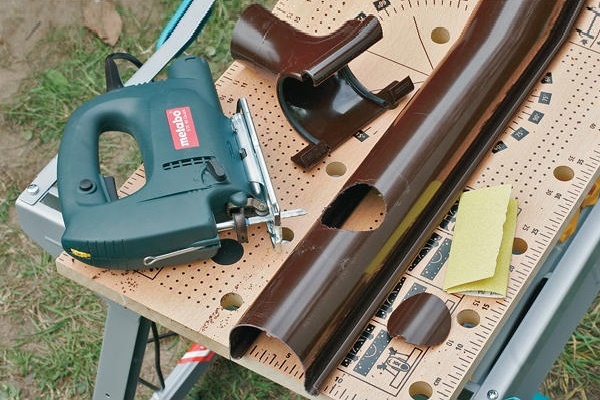

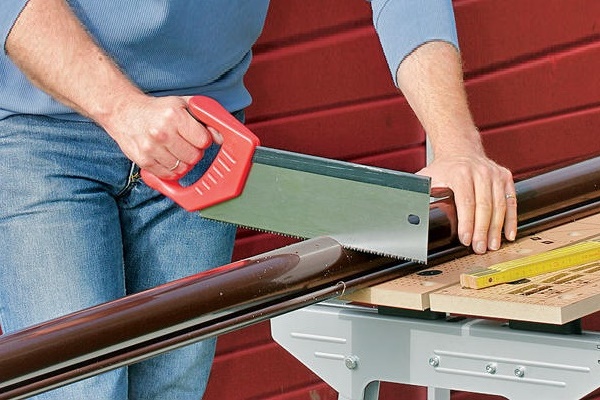

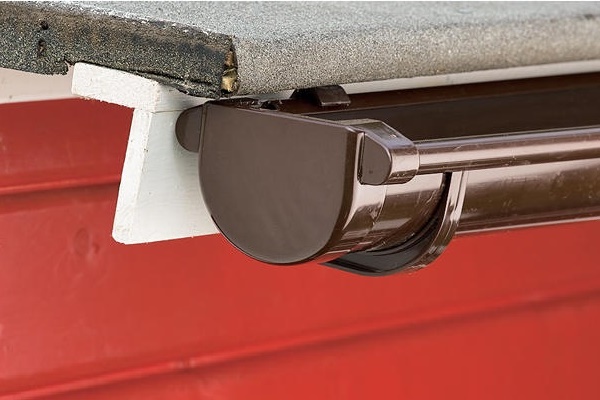

Със стандартната процедура за инсталиране на водосточна система на скатен покрив ще ви запознае следната подборка от снимки:

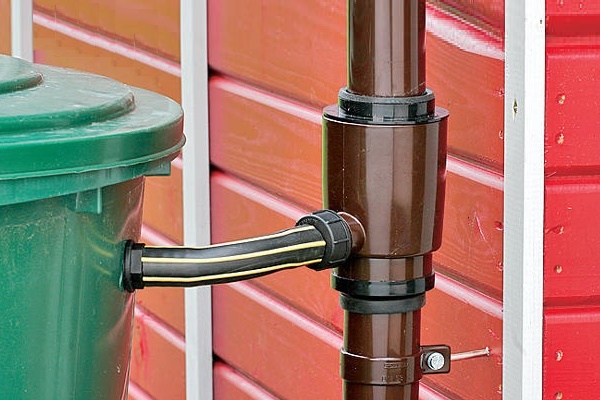

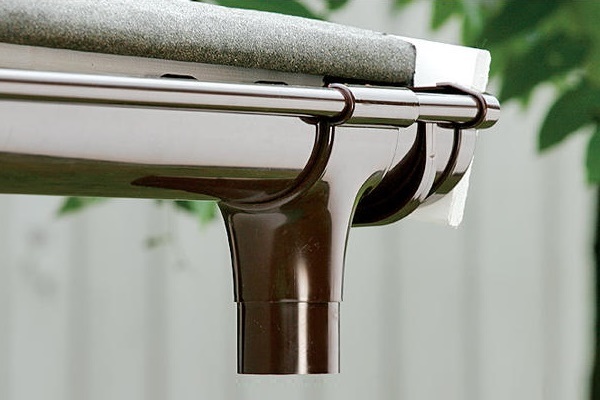

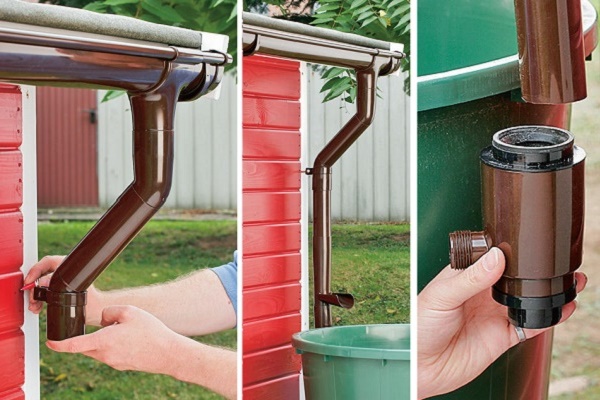

Монтирането на водосточния улук – само част от работата по устройството на водосточната система. Сега трябва да сглобите и закрепите водосборната фуния, да свържете към нея водосточния щранг и да организирате съд за приемане на дъждовна вода. Следващите действия са както следва:

Самостоятелен монтаж на овални улуци

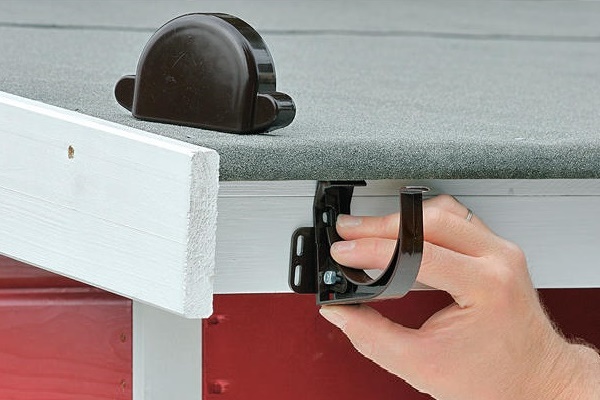

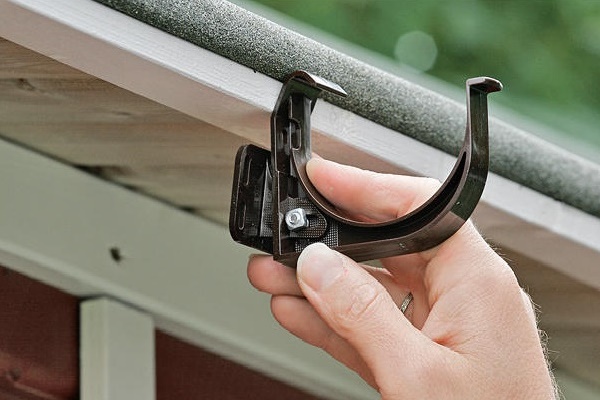

Процесът на сглобяване на овални улеи започва както обикновено с монтажа на държачите-конзоли. Тук трябва да се отбележи важен нюанс. Ако за материал на улея е избрана поцинкована стомана, под нея се допуска монтиране на стоманени конзоли. Традиционно се използват конзоли с опашка (дълги), направени на ръка.

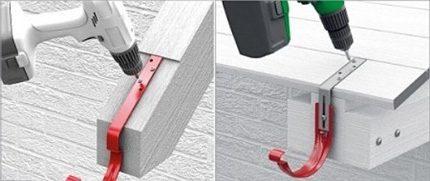

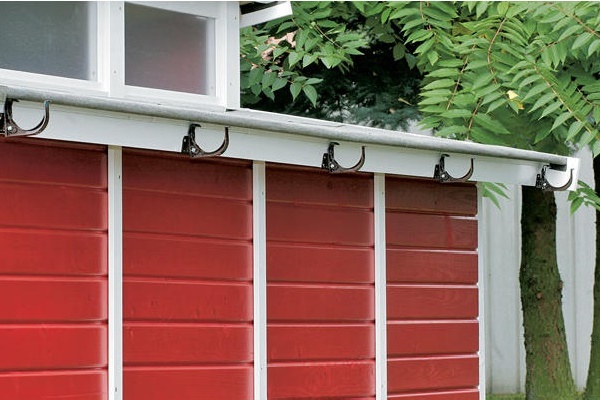

Пример за закрепване на държачите за улеи на покрива на сграда. Обикновено закрепването се извършва върху гредите, но в отделни случаи се допуска закрепване върху дъските на обшивката.

Под медни части стоманени държачи поставяне крайно не се препоръчва, както са нежелателни алуминиевите и пластмасовите. Медта винаги изисква в двойка само мед, и отклонението от тези принципи е в свой ущърб. Разходите, разбира се, са значителни, но те се изплащат с дълготрайността на чисто медната конструкция.

Същият принцип трябва да се отбележи по отношение на цинково-титановата система. Не си струва да пестите от крепежни елементи, като предпочитате скъпоструващи водосточни конструкции.

Метод за инсталиране на дълга скоба

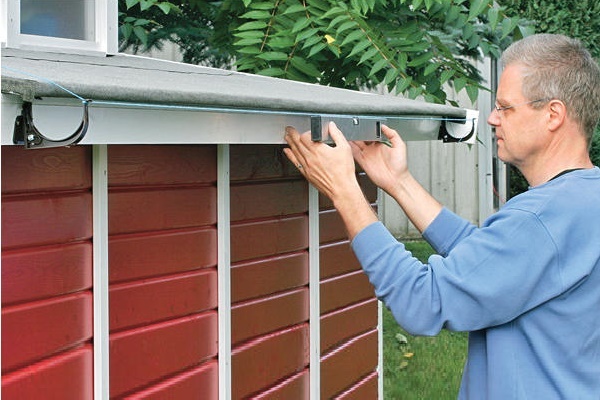

Опашката на първата конзола се поставя върху крайната част на крайното ребро и се закрепва с винтове. Преди да закрепите, трябва да избутате конзолата напред на такова разстояние, че условната вертикална линия, минаваща по ръба на покривното покритие, да пресича улея в централната точка на дъното му.

Изпълнението на това правило е гаранция за правилно събиране и отвеждане на водата за максимално възможната изчислителна стойност на интензивността на валежите. Още един важен момент – нивото на предния горен ръб на обода на скобата трябва да се намира под нивото на линията на ската с 25-30 мм.

Тънкостите при монтирането на скобите за всякакви видове технологии се състоят в такава настройка на положението на скобите, при която е възможно безпрепятствено спускане на снежната маса от покрива и пълно улавяне на стичащата се вода от улея.

Средната стойност на разстоянието между гредите на покривите на частни домове е 800 мм. Като се има предвид високата степен на твърдост на металните улеи (в сравнение с пластмасата), допуска се разполагане на скобите с периодичност до 1 метър. Тоест следващите скоби също се закрепват директно върху гредите.

Ако конструкцията на сградата не позволява да се спази посочената периодичност, закрепването трябва да се извърши върху повърхността на крайните дъски на обшивката.

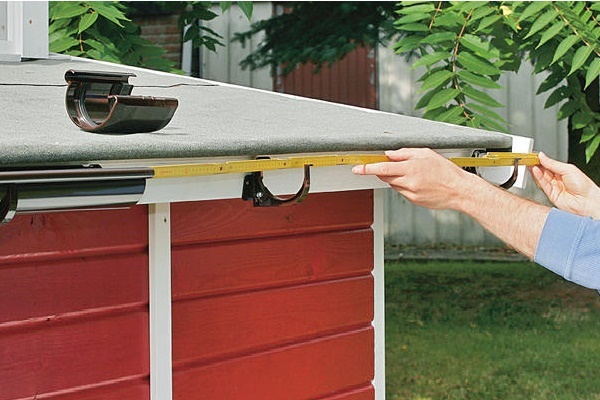

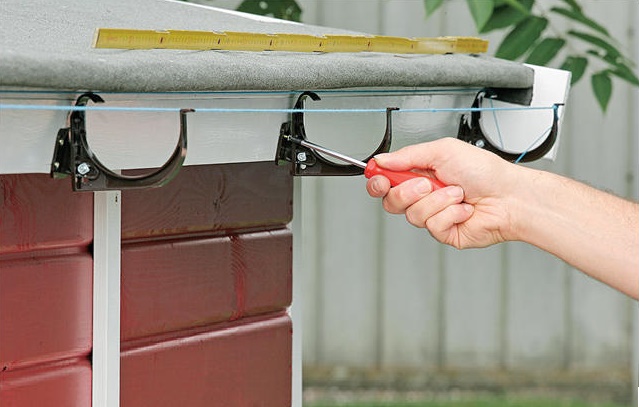

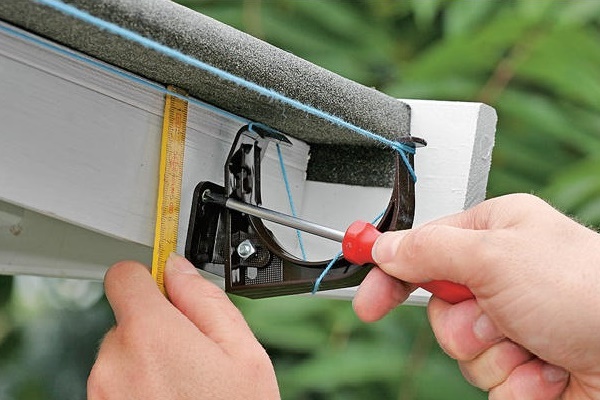

Монтираните скоби се извеждат на необходимото ниво на наклона, като леко се извива или подгъва ободът на всяка. За маркиране на необходимия наклон, между първия и последния крепежен елемент се опъва шнур, като се задават нужните стойности на наклона по строителното ниво.

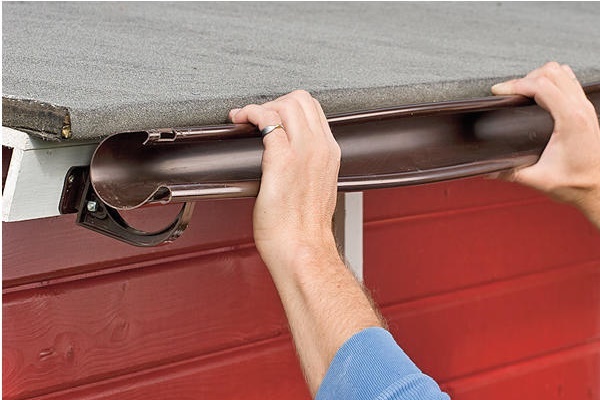

След завършване на подгонката по всички параметри, върху скобите се поставят улеите, като краищата им се опират под фиксаторите. После остава да се монтират сглобяемите фунии и водосточните тръби, след което системата е готова за работа.

Как да инсталирате правоъгълен улей?

От техническа гледна точка не се отбелязват особени разлики между монтажа на правоъгълни улеи и овални. Технологията и изискванията към монтажните размери са аналогични. Но все пак има някои нюанси.

Полагането на правоъгълните улеи върху скобите-държатели започва по посока от приемната фуния към първата скоба. Елементите се поставят един след друг с припокриване, местата на съединенията се намазват с уплътнител и след това се закрепват с нитове. Формата на опорните скоби, разбира се, е правоъгълна.

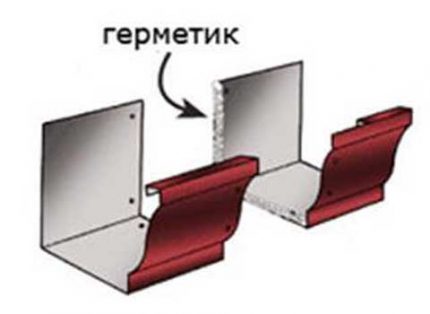

Пример за съединение на два правоъгълни улея при монтажа на водосточна система, сглобяема от правоъгълни части. За разлика от конструкциите с кръгли водостоци, тук традиционно се прилага технология на закрепване с нитове.

Методиката за поставяне на фасонни части върху нитове чрез уплътнение с уплътнител се използва в процеса на целия монтаж. Вярно е, че монтажът на приемните фунии често се извършва посредством самонарезни винтове.

Постъпва се по следния начин:

1. От външната долна страна на дъното, на разстояние 100-150 мм от ръба на улея, се чертае правоъгълник 80 х 60 мм.
2. По диагоналите на правоъгълника от ъгъл до ъгъл се правят два разреза.
3. Получените венчелистчета се огъват надолу под ъгъл 90º.
4. Върху фланеца на фунията се нанася уплътнител.
5. Към отвора се приставя корпусът на фунията и се закрепва с самонарезни винтове.

От фунията се монтират отгоре надолу водопроводни правоъгълни тръби. Свързването на тръбите става чрез вмъкване на една в друга.

При това на входящата тръба ъглите по крайната ръба се смачкват навътре, вмъкват се в другата тръба, след което двете части се скрепват по линията на допир с нитове.

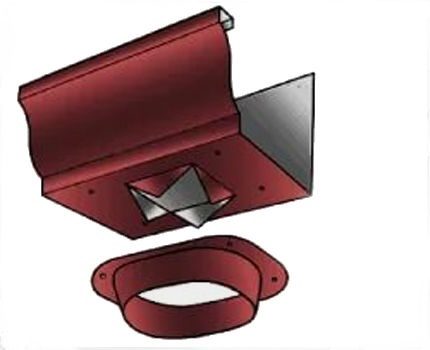

Разпространена схема за закрепване на приемателна фуния на водостоци с правоъгълна форма. За уплътняване на съединението се използва водоустойчив уплътнител.

Закрепването на сглобените водосточни тръби към стената на сградата се извършва по стандартен начин – с хомоти.

Изводи и полезно видео по темата

Производителите на водосточни системи се грижат за правилния монтаж на своята продукция, затова все по-често пускат видеоклипове, помагащи да се разберат всички нюанси на инсталирането:

Ако се сравняват технологиите за монтаж на водостоци (кръгли и правоъгълни), устройството на правоъгълните системи изглежда по-сложно. Различават се по размери и конфигурация някои части. Например, дебелината на лентите на конзолите за правоъгълен улей обикновено се взема не по-малко от 3-4 мм.

От експлоатационна гледна точка обаче, правоъгълните системи са по-предпочитани. При икономия от 10-15% спрямо монтажа на кръгли водостоци, те осигуряват по-голяма пропускателна способност.

Вие имате ли личен опит с инсталирането на метални водостоци за покрив? Искате да споделите опит или да зададете въпрос по темата на статията? Оставяйте, моля, коментари в разположения по-долу блок.
