Как да изградите филтрационно поле за септик: типови схеми + правила за проектиране

Загородната канализационна система има някои особености, които влияят на санитарното състояние на целия поземлен имот. Ефективността на филтрацията на канализационните води зависи от конструкцията на автономните пречиствателни съоръжения.

Като последен етап на пречистване често се използва поле за филтрация за септик, необходимо за доочистване на течността. Нека разберем как правилно да направим изчисления и да изградим полето със собствените си ръце.

Поле за филтрация като част от канализацията

Без основната част, която извършва първоначалната преработка на канализационните отпадъци, т.е. септика, полето за филтрация не се използва, тъй като неговото предназначение е доочистване на вече пречистена течност. За да стане по-ясно, нека разгледаме как работи ЛОС.

Процесът на пречистване започва в накопителя, където канализационните води се разделят на различни фракции: твърдите минерални отпадъци се утаяват като утайка, мазнините изплуват и образуват филм, част от веществата остават във водата като суспензия. Ако не е осигурено подаване на въздух, процесът на разлагане на част от отпадъците става за сметка на жизнената дейност на анаеробни бактерии.

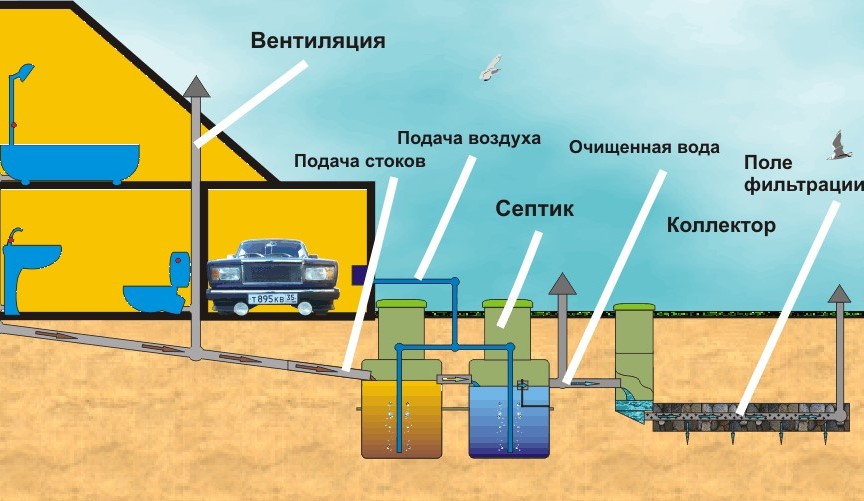

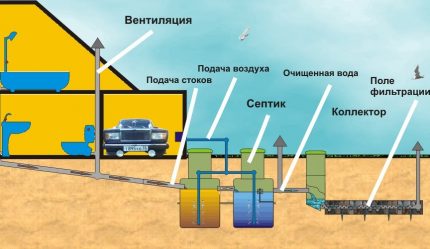

Схема на канализационна система, състояща се от вътрешна канализация, двукамерен септик с подаване на въздух (накопител + аеробен отсек), колектор и поле за филтрация

След това течността преминава в следващия отсек, оборудван с вентилация, където с преработката на отпадъчните води се занимават аеробни микроорганизми. Те образуват активна утайка, която по-нататък може да се използва като тор. Резултатът от двустепенното пречистване е леко мътна течност, все още негодна за употреба.

Тя се превръща в техническа вода или просто попада в почвата (канавка, водоем) след преминаване на доочистване, което се извършва по следния начин:

• на поле за филтрация;
• в инфилтратор;
• направо в почвата;
• във филтриращ кладенец.

Типова многостепенна система, имаща десетки варианти за изпълнение, е добра с това, че ефективно пречиства канализационните отпадъци, съкращава до минимум сътрудничеството с асенизаторите и запазва чиста екологията на прилежащия парцел. А сега по-подробно ще се спрем на конструкцията на полето за филтрация.

Конструкционни особености на ПФ

Поле за филтрация – относително голяма по площ част от земя, на която става вторично пречистване на течността.

Този метод за пречистване има изключително биологичен, естествен характер, а ценността му е в икономията на средства (не е необходимо да се купуват допълнителни устройства или филтри).

Размерите на ПФ зависят от площта на свободната територия и особеностите на ландшафта на градинския участък. Ако мястото не е достатъчно, вместо ПФ се изгражда попивен кладенец, който също филтрира течността преди постъпването ѝ в почвата.

Типичното устройство на полето за филтрация представлява система от паралелно положени дренажни тръби (дрени), които се отклоняват от колектора и са поставени на равни интервали в канави с дебел пясъчно-чакълен слой.

По-рано са използвали азбестоциментови тръби, сега съществува по-надежден и икономичен вариант – пластмасови дрени. Задължително условие е наличието на вентилация (вертикално поставени щрангове, осигуряващи достъп на кислород до тръбите).

Конструкцията на системата е насочена към това течността да се разпределя равномерно по определената територия и да има максимална степен на пречистване, поради което съществуват няколко важни момента:

• разстояние между дрените – 1,5 м;
• дължина на дренажните тръби – не повече от 20 м;
• диаметър на тръбите – 0,11 м;
• интервали между вентилационните щрангове – не повече от 4 м;
• височина на щранговете над нивото на земята – не по-малко от 0,5 м.

За да се осъществява естествено движение на течността, тръбите имат наклон 2 см/м. Всяка дрена е обградена от филтрираща «възглавница» от пясък и камъчета (трошен камък, чакъл), а също така е защитена от попадане на пръст чрез геотъкан.

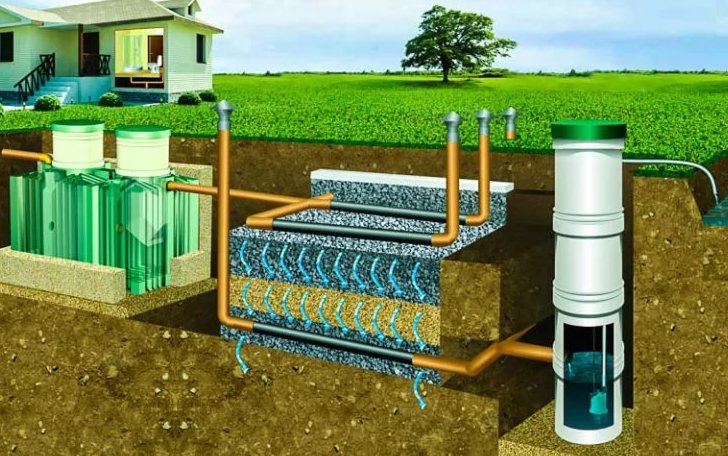

Един от сложните варианти за устройство: след пречистване на полето за филтрация водата попада в накопителен кладенец, откъдето се изпомпва с помощта на помпа. По-нататъшният ѝ път е към езеро или канавка, както и към повърхността – за напояване и технически нужди.

Съществува едно условие, без изпълнението на което инсталирането на септик с поле за филтрация е нецелесъобразно. Изискват се специални пропускливи свойства на почвата, т.е. на рохкави едро- и дребнообломъчни почви, които нямат връзка между частиците, може да се изгради система за доочистване, а плътните глинести почви, чиито частици са свързани по консолидиран начин, за това не са подходящи.

Типова схема на устройството

Каквито и да са общите размери на полето за филтрация, неговата конструкция се състои от следните части:

• колектор (контролен кладенец, разпределителен кладенец);
• мрежа от пластмасови дрени (дренажни тръби с отвори);
• вентилационни щрангове;
• филтрираща «възглавница».

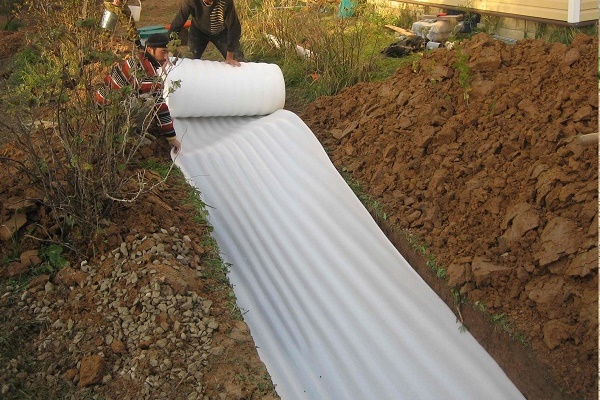

Традиционно дренажният слой се изсипва от пясък и чакъл (трошен камък, камъчета). За защита на дрените се използва геотекстил. Канализационната система с ПФ изглежда така:

Обърнете внимание на дебелината на дренажния слой. За минимален показател се приема обща дебелина от 1 м, на тази схема тя е по-голяма: трошен камък – 0,3-0,4 м, пясък – 0,8-1 м

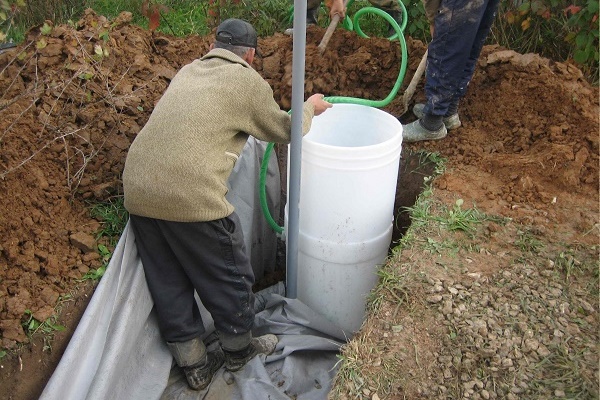

При изграждане на филтрационно поле със собствени ръце не е задължително да изграждате колектора самостоятелно – в продажба можете да намерите пластмасови канализационни резервоари с нужния обем.

Често се минава и без разпределителна шахта, като се свързват директно септикът и тръбната система – но това е удобно за малки по площ филтрационни полета.

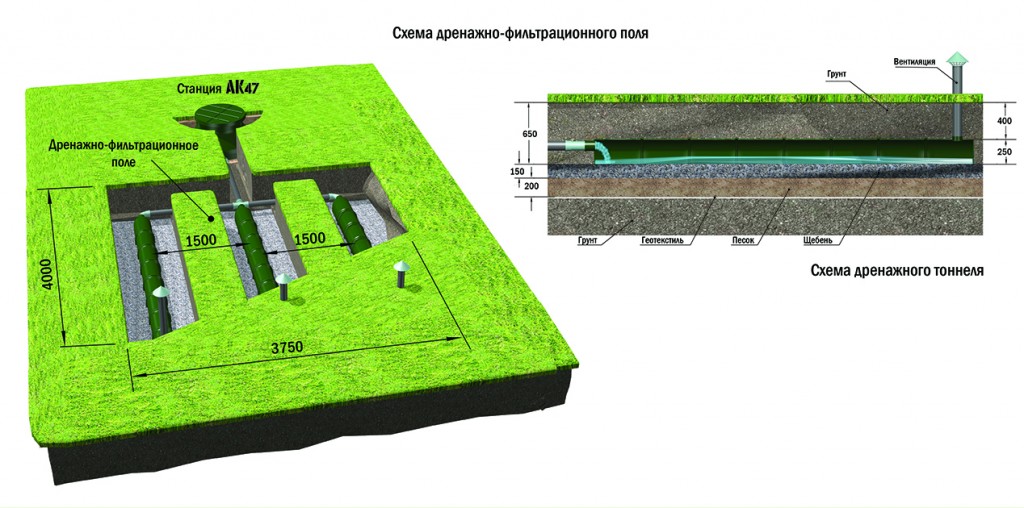

Схема на филтрационно поле с площ 4 м х 3,75 м. Разстоянието между дренажите е 1,5 м, всяка дренажна тръба е оборудвана с вентилационен щранг. Като подземен филтър – «възглавница» от пясък и трошен камък с прослойка от геотекстил

Понякога вместо филтрационно поле използват готови пластмасови устройства – инфилтратори. Те помагат, когато има недостиг на свободна площ, а почвата няма прослойки от глинеста почва с песъчлива глина и притежава достатъчни пропускателни свойства.

При желание можете да инсталирате няколко инфилтратора, свързани с тръби последователно.

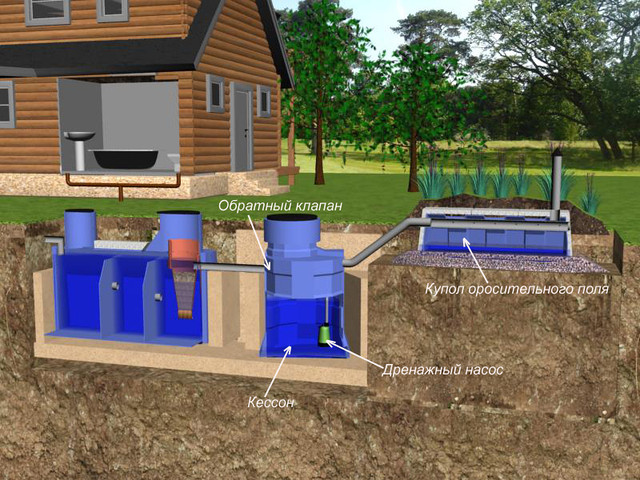

Схема на локална канализационна система с инфилтратор. На филтрационните полета не се препоръчва да се отглеждат цветя, тъй като кореновата система може да повреди тръбите. За инфилтратора, напротив, декорацията с цветя е най-приемливият вариант.

По-нататък ще разгледаме как правилно да проектирате и инсталирате филтрационно поле.

Проектиране на поле за филтрация

Изготвянето на проект е задължителен етап преди всяко сериозно строителство. Той е необходим, за да направите точно разчертаване, да извършите изчисления, да съставите бюджет, да подготвите материали, да отчетете всички нюанси.

Професионално изготвен проект ще предпази от грешки, които са присъщи на неопитни начинаещи.

Как да подберете схема и да изберете място?

Изборът на схема зависи от три фактора:

• типа на септика;
• наличието на свободна територия;
• изискванията към пречистването.

Работата е там, че степента на пречистване при различните септики е различна. Например, станциите за биологично пречистване (Топас, Астра, Евробион) изобщо не се нуждаят от филтрационно поле: пречистената на 98% вода постъпва директно в дренажен изкоп или водоем.

Септиците, изградени самостоятелно от бетонни пръстени, тухли или гуми, напротив, сами по себе си не са ефективни пречиствателни съоръжения, затова течността, излизаща от тях, изисква допълнително доочистване.

Препоръчваме Ви да се запознаете с инструкциите за самостоятелен монтаж на различни видове септици:

1. Септик от бетонни пръстени: устройство, схеми + поетапен процес на монтаж
2. Как се изгражда отточна яма от тухли: варианти и начини на устройство
3. Как да устроите септик от автомобилни гуми със собствените си ръце: поетапна инструкция
4. Как да направите двукамерен септик от бетонни пръстени: инструкция за строителство

По правило, всички елементи на канализацията са разположени в една линия, тоест са подредени последователно в една посока от къщата – първо септик, след това поле за филтрация.

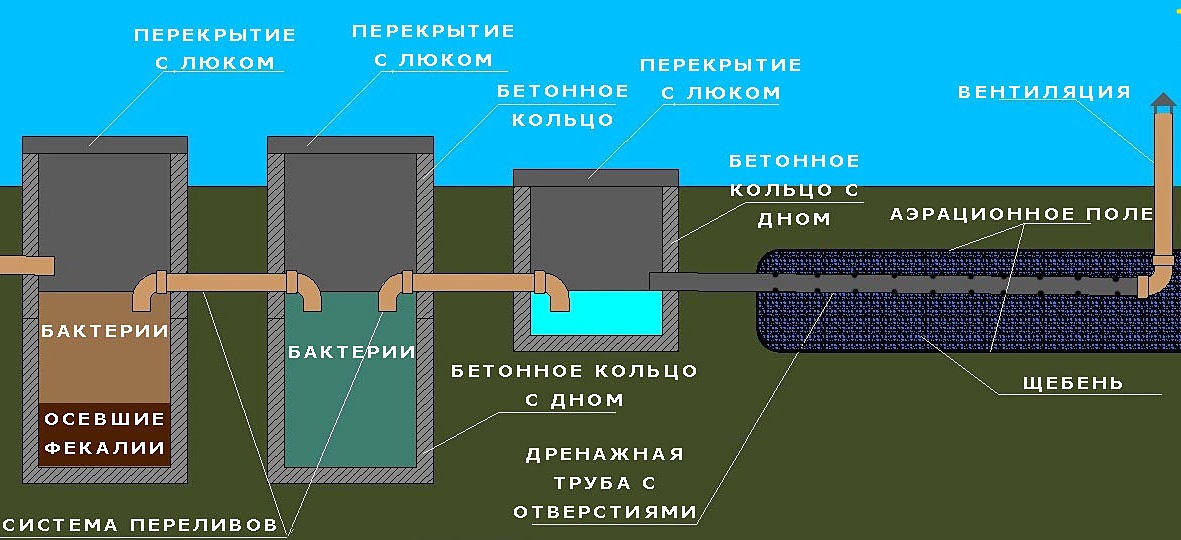

Схема на септик от 3 камери (утаител + камера за анаеробно пречистване + акумулаторен кладенец), изградена от бетонни пръстени с поле за филтрация, оборудвано с вентилационна система

Това означава, че при изграждането на септика трябва да се има предвид, че част от свободната територия зад него ще е необходима за строителството на ПФ (или, като минимум, за инсталиране на инфилтратор).

При обемно изпускане на отпадъчни води работи принципът: колкото по-разклонена и по-дълга е мрежата от дренажни тръби, толкова по-ефективно е пречистването.

Струва си отначало да се обърне внимание на спецификата на устройството на полетата за филтрация:

Изчисления на размерите и съставяне на смета

За да изчислите правилно размерите на полето, е необходимо да вземете предвид дневното количество отпадъчни води и състава на почвата. Ако знаете точно характеристиките на почвата, можете да се основавате и на обема на септика.

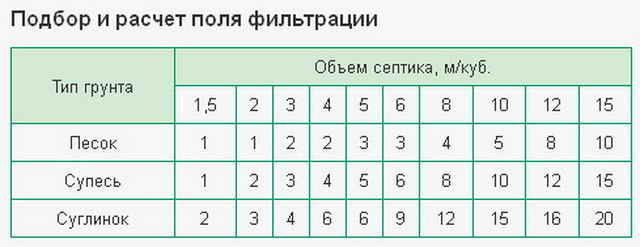

При изчисленията на полето за филтрация ще помогне таблица.

Да предположим, че обемът на вашия септик е 8 м³, а съставът на почвата е едрозърнест хомогенен пясък. Следователно, за ефективно пречистване на течността от септика ще са необходими най-малко 4 м перфорирани тръби (или 2 тръби по 2 м).

Но това са приблизителни изчисления. Съществуват таблици, които позволяват по-точно да се определят размерите на «работната» площ. Те се основават на отчитане на качество като водопропускливост на почвите.

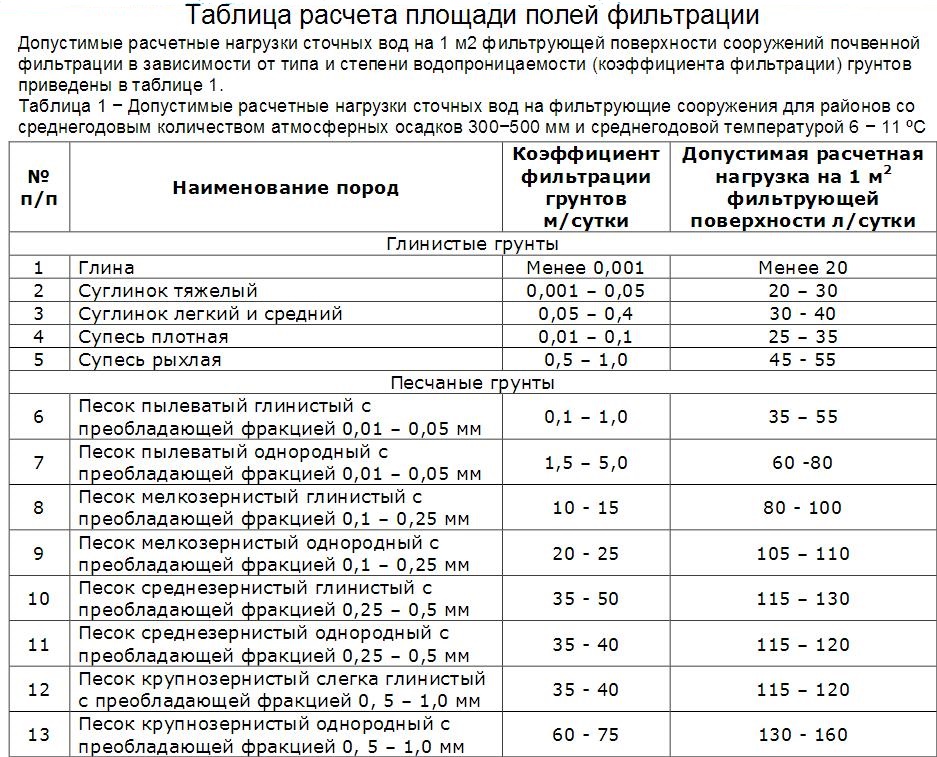

Ето вариант на такава таблица, който може да бъде полезен на собствениците на крайградски участъци с глинести или песъчливи почви.

От данните в таблицата може да се заключи, че парцелите с глинести почви не са подходящи за изграждане на филтрационно поле, а най-подходящи са песъчливите терени със среднозърнест и едрозърнест пясък.

Показателите на торфа съответстват на данните за праховиден пясък, а максимална водопропускливост притежават галечникът и чакълът: техният коефициент на филтрация е 100-200 м/ден. За тях не съществуват допустими норми на натоварване, тъй като толкова рохкавият състав може да пропусне всякакъв обем течност.

След определяне на размерите на полето, може да се изчисли броят на тръбите, вентилационните щрангове (средно по 1-2 на всяка дрена), запълването (чакъл, галечник, трошен камък, пясък), геотекстил, а след това да се изведе приблизителната цена на всички материали.

Инструкция за монтаж на ПФ

Освен изброените материали ще са необходими инструменти за изкопаване на почвата (лопати, кофи, колички). Траншеите, предназначени за дрените, нямат толкова голяма дълбочина, колкото изкопът за септик, затова строителна техника може да не се наема. Въпреки това няколко чифта работни ръце ще ускорят процеса.

Цикълът от работи по изграждането на филтрационното поле условно разделяме на няколко стандартни етапа:

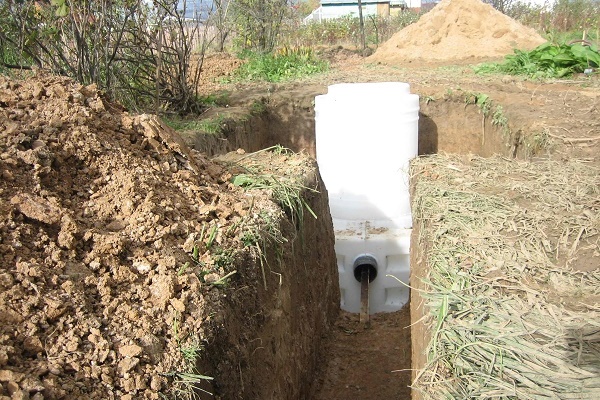

Етап №1 – изграждане на окопи

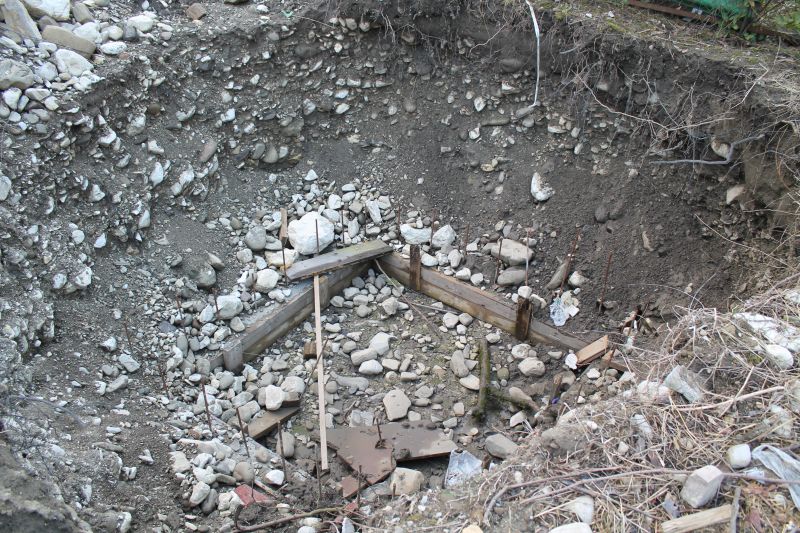

На първия етап е необходимо да се подготви място за полагане на перфорирани тръби. Съществуват два начина: може да се изкопае един голям изкоп, и тогава ще бъде по-удобно да се изгради дренажът и да се сглоби конструкцията от тръби, или могат да се направят няколко траншеи (според броя на дрените), което значително ще съкрати времето за строителство.

Дълбочината на изкопа трябва да бъде такава, че течността в тръбите да не замръзва през студения сезон, т.е. разклонената система от тръби трябва да се постави под нивото на замръзване на почвата. При изграждане на канавките трябва да се помни за лек наклон, позволяващ на течността да се движи естествено – гравитачно. Стойността на наклона е 1,5-2 см/метър тръба.

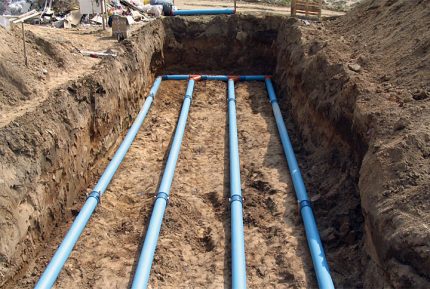

Дренажната конструкция обикновено се състои от 2-3 или повече клона. Това се обяснява с факта, че дължината на един клон не трябва да надвишава 20 м, а 20 м очевидно не са достатъчни за осигуряване на филтрация на целия обем вода.

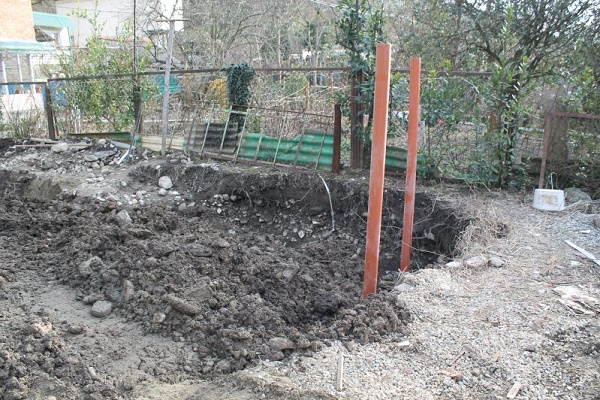

При изграждане на филтрационно поле се спазва строга геометрия. Котлованът обикновено има квадратна или правоъгълна форма, а окопите са еднакви по дължина. Да предположим, че е необходима обща дължина на тръбите 60 м – може да се направят 4 клона по 15 м или 6 клона по 10 м. Дължината на една дрена е разстоянието от входната тръба (или колектора) до последната вентилационна „гъба“.

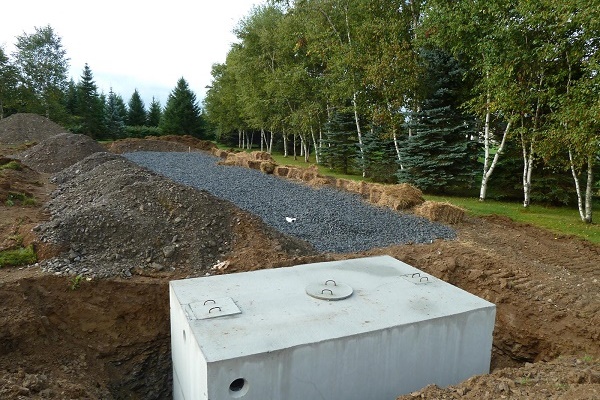

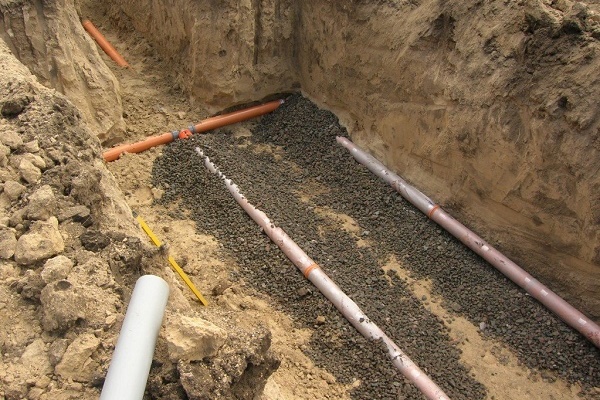

Долната част на окопите се запълва с едър пясък (от 10 см до 1 м), след това на 0,4-0,5 м с чакъл (трошен камък, баластра). Ако са необходими водосборни дрени – те се разполагат в почвата под пясъка, но не по-малко от 1 м над подземните води.

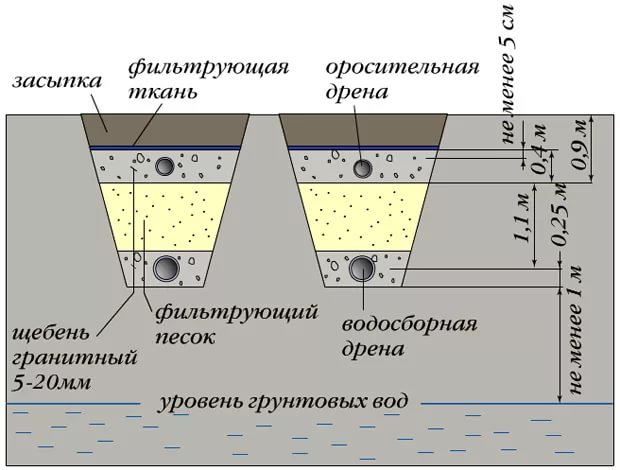

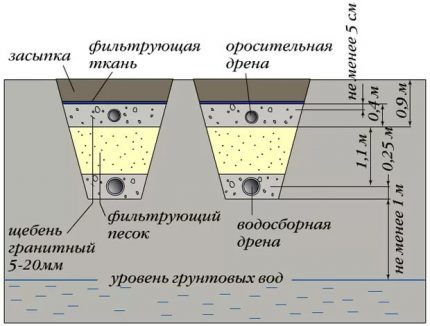

Един от вариантите за устройство на филтрационно поле. Единственото, което няма значение, е съставът на почвата, с която се запълва инсталираната дренажна система. Това може да бъде и пясък, останал от „възглавницата“, и почва, извадена по време на изграждането на котлована.

Водосборните тръби водят до акумулационен резервоар, намиращ се от противоположната страна на септичната яма.

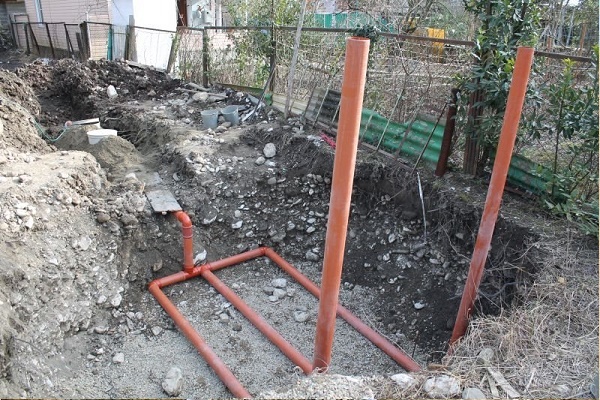

Етап №2 – полагане на перфорирани тръби

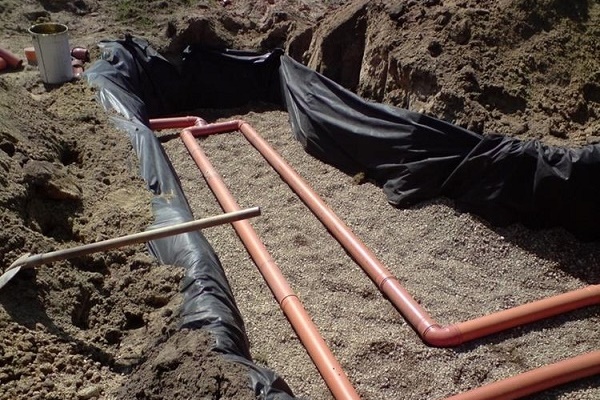

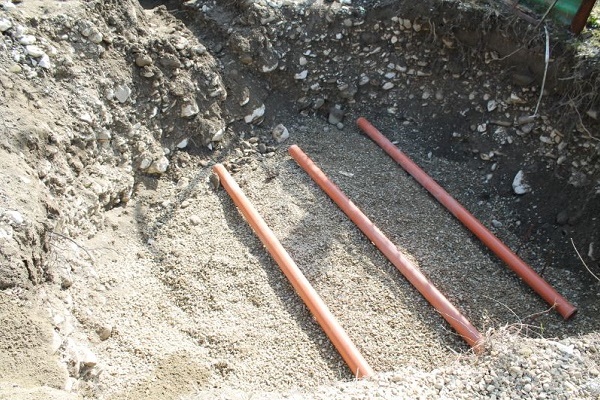

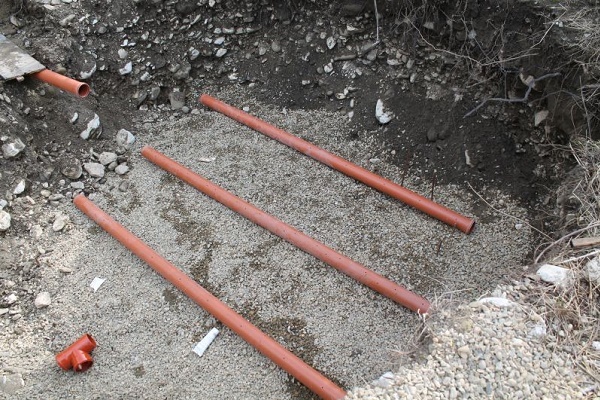

Върху подготвената основа се полагат дренажни тръби от пластмаса. Самият процес е доста прост, основното е да се изберат правилно тръбите.

Могат да се купят готови – гладки или гофрирани, с перфорация и текстилен слой, а могат да се вземат обикновени канализационни и да се пробият отвори в тях с бормашина. Препоръчителен диаметър на дрените – 100-110 мм.

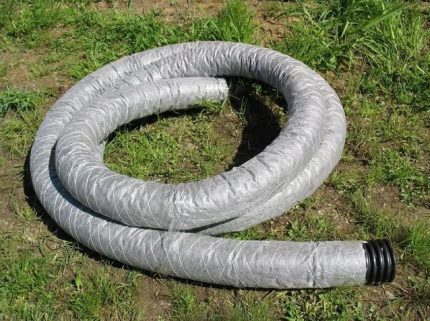

Гофрирана тръба с перфорация и филтър от геотекстил. Материал на изработка – ПНД, диаметър – 110 мм, дълбочина на полагане – максимум 5 м. Продава се в рулони, цена на линеен метър – 1,40-1,60 €.

Заедно с тръбите е необходимо да се закупи и комплект фитинги за свързване на различните елементи. Ще са необходими колена и тройници. По-подробно процесът на полагане на дренажни тръби е описан в този материал.

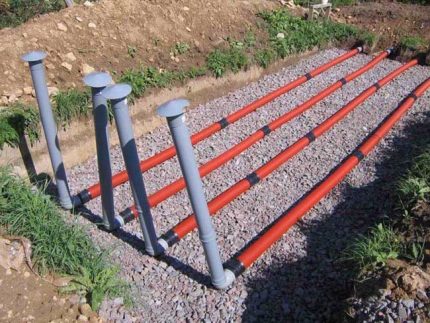

Етап №3 – изграждане на вентилация

Вентилационната система е необходима, за да попада кислород вътре в тръбите, без който аеробните бактерии губят своята жизнеспособност. За вентилационни щрангове могат да се използват обикновени сиви канализационни тръби, покрити отгоре с капачки, за да се предпазят от попадане на отпадъци.

Ако дрените не са по-дълги от 4 метра, вентилационните тръби се монтират в края на клоните. По-дългите тръби се оборудват с 2-4 щранга-„гъби“, които се врязват в дрените с помощта на тройници.

Минималната височина на вентилационните тръби над земята е 0,5 м. Обикновено се стремите да ги направите по-спретнати или да ги декорирате, за да запазите естетическата привлекателност на градинския пейзаж.

Етап №4 – запълване и по-нататъшно обслужване

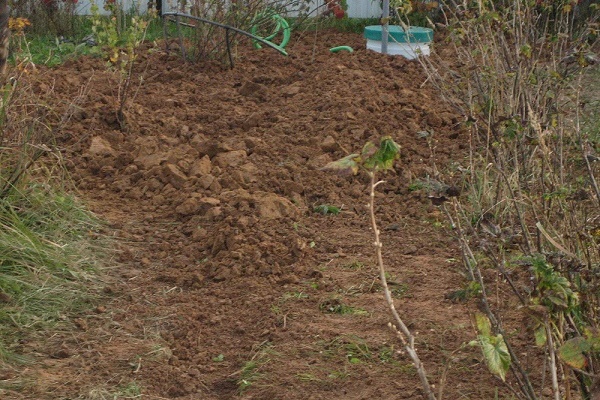

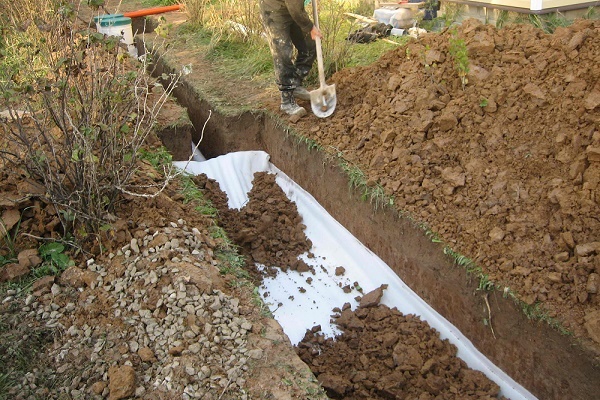

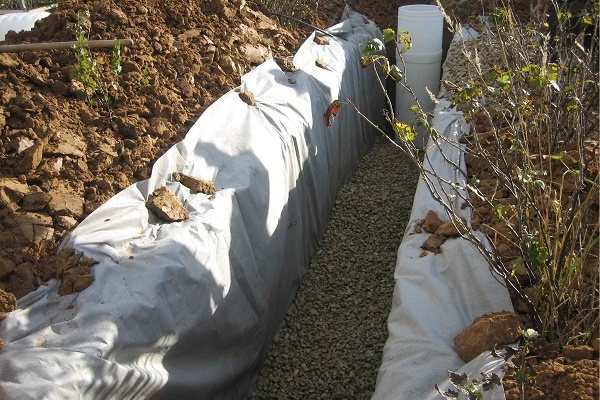

След полагането на перфорираните тръби трябва да се извърши запълване. Отстрани и отгоре всяко клонче се засипва с чакъл (горният слой – около 50 мм), след което се покрива със слой геотекстил и финален дебел слой пръст. Геотекстилът се използва, за да се предотврати заиляването на тръбите. Земята над дренажите трябва да се уплътни, но така, че да не се повредят тръбите.

Полето за филтрация се включва в работа заедно със септика. Специални действия по обслужване на дренажите не са предвидени. Счита се, че ПФ функционира безотказно в продължение на 6-7 години, след което трябва да се разглоби конструкцията и да се смени филтърът от чакъл. За да се увеличи срокът на експлоатация на филтъра, геотекстилът се полага и под слоя чакъл.

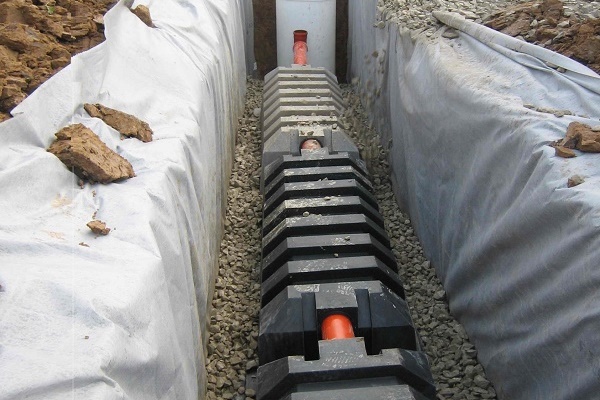

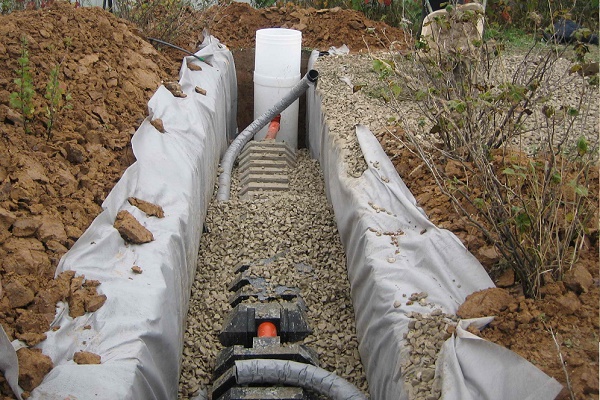

Като удобна за монтаж алтернатива на традиционното поле за филтрация е разработен модерен вариант – касета с инфилтратори, с чийто монтаж ще ви запознае следващата фото-подборка:

Съществуват ли други решения?

Далеч не всички могат да използват полето за филтрация като начин за доочистване на канализационни отпадъци. Как да постъпват тези, които притежават парцел с глинеста почва или са построили къща на територия с високо ниво на подпочвени води?

Препоръки за избор на септици за високо УГВ са описани в тази статия.

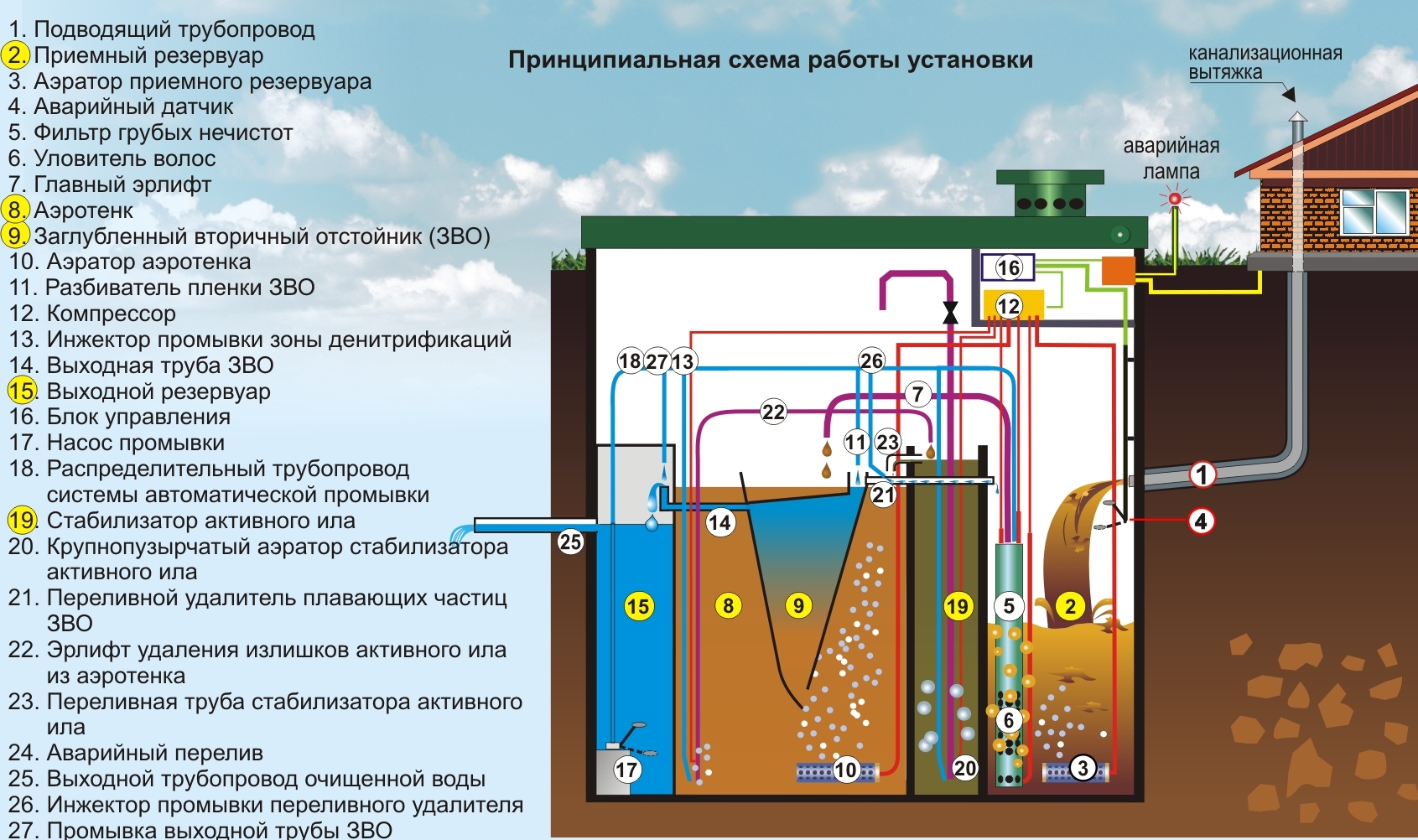

Схема на работа на станция за биологично пречистване. След преминаване през няколко резервоара, оборудвани с аератори, ерлифтове и филтри, водата става чиста на 98%. Основната функция за преработка на отпадъците, както и в септиките, се изпълнява от анаеробни и аеробни бактерии.

Също така може да се създаде канализационна система с филтриращ кладенец, но за неговия монтаж са необходими редица условия (например, неглинеста почва и разположение на подпочвените води на метър под условното дъно на кладенеца).

Ако просто се инсталира септик без доочистване, в почвата ще постъпва недостатъчно избистрена и обеззаразена вода и може да се появи неприятна миризма.

Изводи и полезно видео по темата

Видеоклипове с полезна информация за устройството на пречиствателни съоръжения.

Септик Росток с ПФ:

Теория за изграждане на септик с филтрационни полета в картинки:

Може да се изгради филтрационно поле със собствени ръце, ако се направят правилно изчисленията и се изпълнят всички условия за монтаж. За да се определи типът на почвата или да се избере септик, може да се обърнете към специалисти. Пълноценната система за пречистване на отпадъчни води е гаранция за екологична чистота, а оттам и за комфорт.

След изучаване на нашата статия, ако са останали въпроси относно изграждането на филтрационно поле, моля, пишете ги в блока с коментари и ние ще се постараем да им отговорим своевременно.
