Инсталиране на санитарна техника със собствени ръце: класически схеми на разводка и инструкции за монтаж

Искате сериозно да ремонтирате и обновите апартамента? Тогава няма да е излишно да знаете, че един от най-основните етапи на основния ремонт на жилището е подмяната на старата водопроводна инсталация и тръби с нови. Освен това това е най-значителният разход в бюджета, отделен за тези дейности.

Да се намалят и без това значителните разходи – е нормално желание на всеки разумен собственик. Съгласни ли сте? Намаляването им е напълно възможно: помага монтажът на водопроводна инсталация със собствени ръце. Ще ви разкажем как да направите тръбопровода, как да преместите и свържете водопроводното оборудване и какви инструменти и материали са необходими.

Ще научите как самостоятелно да смените тръбите в банята и да свържете водопроводните уреди. А за да разберете по-лесно ремонтния въпрос, в статията са представени тематични фото-наръчници и видео инструкции.

Разработване на проект и изготвяне на чертеж

Типовите проекти на многоетажните сгради не устройват далеч не всички, и собствениците на апартаменти се стараят да преправят водопроводната инсталация според своите предпочитания. Този комплекс от дейности е много главоболен и трудоемък, обаче, ако добре проучите теоретичната страна на въпроса и следвате точно инструкциите, голяма част от работите (ако не всички) можете да направите самостоятелно.

Създаването на подробна схема за полагане на тръбопровода – важна част от ремонта на всяка, дори и на най-малката баня. С помощта на готовия проект дори неспециалист ще може да оцени всички предимства и недостатъци на новото разположение на водопроводните уреди.

Опростен вариант на проектиране ще позволи да се определи най-подходящия начин за полагане на тръби и да се състави списък на необходимите материали в нужното количество, както и да се подберат инструменти.

Схемата за тръбопровод може да бъде нарисувана на ръка или с помощта на една от компютърните програми. Ще се получи ясно и нагледно.

Въз основа на тези записи може да се изчисли приблизителната стойност на материалите, да се състави нещо като разчет и да се закупи всичко необходимо за един или два пъти.

Най-удобно и лесно е да се съставя схемата на няколко етапа. За начало трябва да начертаете план на помещението на банята с посочване на вратата.

При това не е нужно да измервате размерите на стаята с крачки или на око, с приблизително посочване на разположението на санитарните уреди. За това съществува рулетка. От това, колко точно са направени измерванията, зависи Вашият комфорт при използване на санитарния възел.

След това посочваме в чертежите разположението на всички санитарни уреди, като се вземе предвид мащабът. Правилното разполагане на санитарните уреди е много важно, тук не трябва да бързате и всичко трябва добре да се обмисли. Всички уреди трябва да се разположат по такъв начин, че до всеки от тях да остава достатъчно място.

За удобство можете да изрежете от картон условни изображения на уредите и да ги движите по чертежите, като избирате най-доброто местоположение.

Детайлната разработка на проекта за комуникации и последващата му реализация е възможна при следните условия:

Кое е по-добро: последователна или колекторна схема?

Днес се използват две общоприети схеми на разводка – последователна и колекторна.

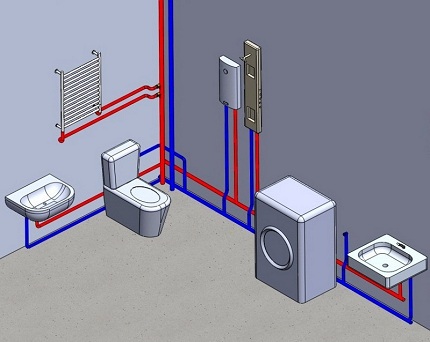

Последователната (или както още я наричат водопроводчиците – тройникова) система се смята за класическа. Именно тя се използва във всички типични многофамилни и частни домове с бани с малка площ.

Системата е много проста – от централните щрангове, през които се подава топла и студена вода в апартамента, се прокарва под един главен тръбопровод, от който се захранва всеки санитарен уред в апартамента.

За всеки уред в тръбата се врязва тройник. По този начин, общата дължина на тръбите в къщата или апартамента е относително малка, поради което този вариант на разводка се смята за най-евтин.

Обемът на работата по инсталиране на санитарна техника за баня със собствени ръце също не е много голям. Но на това предимствата на последователната схема завършват. Най-големият недостатък на този тип свързване е, че всички уреди се захранват от една тръба и когато един уред работи, налягането във всички останали пада.

Тоест, когато пералнята изпомпва вода, налягането в кухненския кран ще бъде много слабо, и обратно.

Друг недостатък се крие в начина на изключване. Ако един санитарен уред се счупи, то за да го поправите, ще трябва напълно да се спре водата в апартамента. Колекторната система се използва в тези къщи, където има голямо натоварване на водопроводната система. В този случай всички санитарни точки се свързват към колектора.

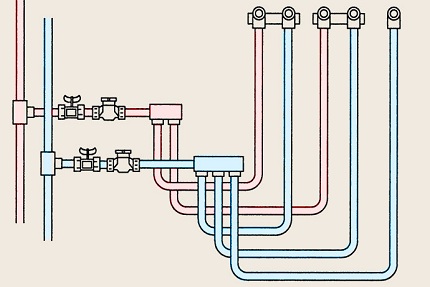

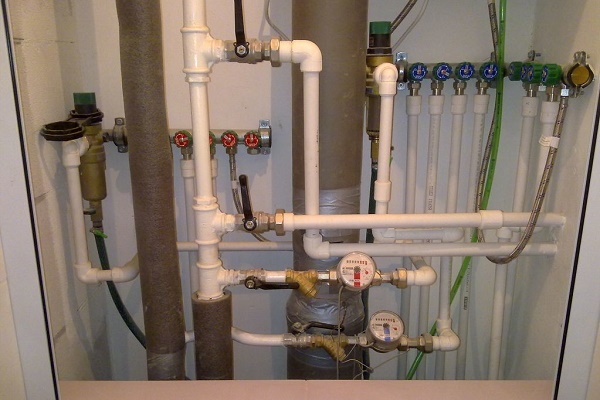

Колекторът представлява разпределител с голям диаметър, който има определен брой изходи. На всеки изход се монтира отделен кран.

Най-често колекторът се крие в специален шкаф или затворена ниша – от естетически съображения. Всеки санитарен уред се присъединява към колектора отделно, чрез персонален отклон. При този начин на свързване ще е необходимо голямо количество тръби, а монтажните работи ще отнемат много време.

Въпреки че със свързването на такава система ще се наложи да се попречкате, предимството е очевидно: налягането във всички санитарни устройства ще бъде стабилно при всеки режим на експлоатация на водопровода.

Освен това, всеки уред при необходимост може да се изключи или демонтира. При това няма необходимост да се спира водата напълно – достатъчно е да се затвори кранът на нужния отклон.

Устройство на тръбопровода в банята

Самата разводка на тръбите в банята не се отличава с големи мащаби, затова може да се мине без извършване на професионални изчисления за определяне на диаметрите на тръбите. Щранговете за подаване на вода най-често са изработени от инчова тръба или тръба с диаметър инч и четвърт. Разводката обикновено се прави с тръби с диаметър половин инч.

Що се отнася до канализационния щранг, то за него трябва да се вземе тръба Ду 100, за разводка – Ду 50. Необходимо е да се помни, че канализационната тръба, намираща се в хоризонтално положение, трябва да се полага с лек наклон към щранга – това е от 5 мм до 3 сантиметра на един метър дължина в зависимост от диаметъра.

Стъпка #1. Избор на метод за монтаж на тръбопровода

Най-бързият и най-простият начин на полагане е откритият. При това всички тръби остават на видимо място. Обаче той не подхожда на хората, които се отнасят сериозно към дизайна на банята. В такъв случай трябва да се направи скрито полагане на тръбите. Този начин предполага полагане на тръбата в специално направен канал (жлеб), който се прокарва в стената.

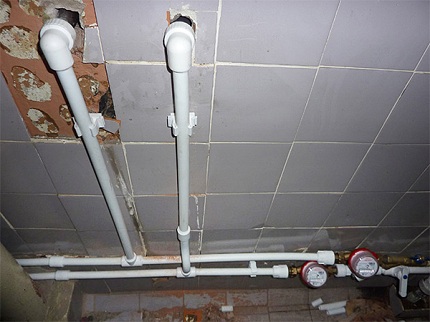

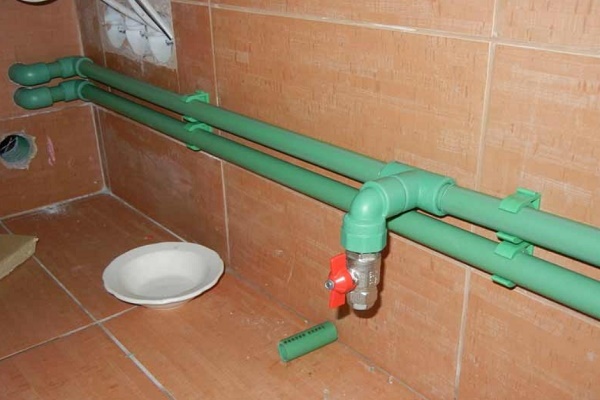

Открит метод на монтаж: всички тръби са на видимо място, което е много удобно в случай на ремонт или свързване на допълнителна санитарна техника

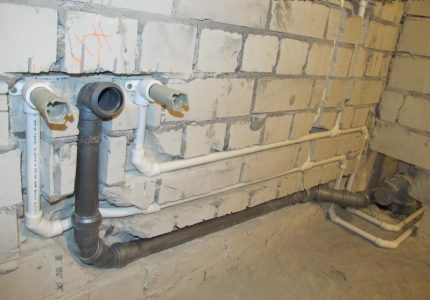

Що се отнася до канализационната тръба, тя се полага в специален канал, който после се затваря и отгоре се облицова с керамични плочки. Разбира се, че при скрития начин на полагане силно нарастват изискванията към качеството на тръбите и техните съединения.

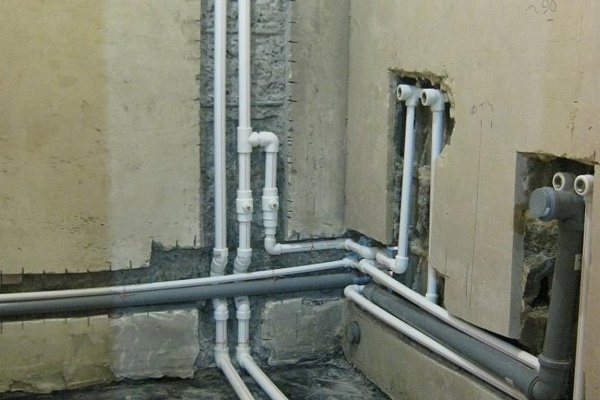

Скритото полагане на тръбите се извършва в предварително направени жлебове в стената. Тръбите се скриват напълно под облицовката. За монтаж подхожда само полипропилен (ПП)

По-долу ще разкажем кои точно тръби могат да се използват за полагане вътре в стените и кои не. Когато планирате да направите скрито полагане на тръбите, разположете уредите така, че да не правите жлебове в носещите стени, тъй като строителните норми и правила забраняват това.

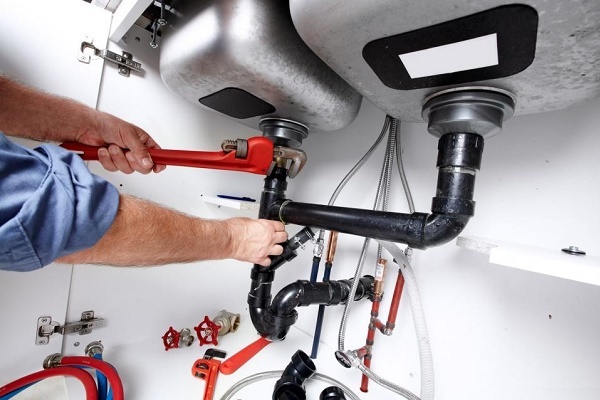

Стъпка #2. Демонтаж на старите тръби

При наличие на съвременни инструменти демонтирането на старите тръби няма да представлява особен труд. Ако те са скрити в стените, те трябва да се отворят с перфоратор. След това отрязваме тръбите с ъглошлайф.

Извършвайки демонтаж на стари водопроводни тръби преди подмяна, трябва да помните за техниката на безопасност. Например, режещият диск на ъглошлайфа може да се спука при невнимателно движение с инструмента и с голяма скорост да долети до невнимателния майстор право в лицето.

Затова при работа с такъв електроинструмент трябва да използвате специални очила или прозрачно забрало от плексиглас, а за защита от прах – поне прост евтин респиратор.

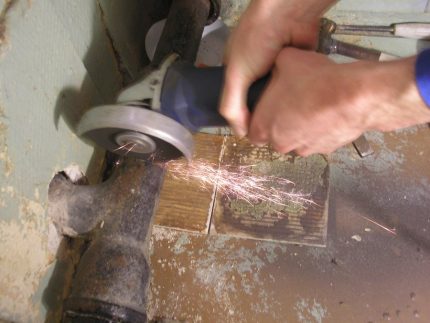

Когато отрязвате стари тръби с ъглошлайф, трябва задължително да използвате забрало или очила, както и ръкавици, за да предпазите ръцете си от изгаряния и наранявания

Като цяло, демонтажът на стария тръбопровод се извършва по следния начин:

• Подаването на вода се спира напълно.
• Отрязват или отвиват основните кранове, ако те трябва да се сменят.
• Монтират нови кранове на отклоненията на стоящите тръби (в този случай е по-добре да се използват сферични кранове).
• Подаването на вода се възобновява.
• Ако има такава възможност, водата се източва.
• Всички санитарни уреди се изключват от водоснабдяването и канализацията.
• Тръбите се развиват или отрязват.

Ако старите тръби се държат на дюбели, достатъчно е да се отрежат главите на дюбелите, за да не пречат при довършителните работи. Преди да отрежете старите части, на новите, току-що монтирани кранове трябва да се поставят плътни полиетиленови торбички. Торбичките се увиват плътно с шнур или тиксо.

Това е необходимо за защита на новата спирателна арматура от прах и мръсотия, които ще се появят в изобилие при рязане на стени и демонтаж на старото оборудване.

Стъпка #3. Избор на тръби

Метална тръба, която доскоро се използваше навсякъде, където е възможно, днес се прилага изключително рядко. Това се обяснява с недостатъците на материала: сложност при монтажа (необходимост от привличане на професионален заварчик), предразположеност към корозия, отлагане на соли и котлен камък по вътрешната част на тръбите и, като следствие, намаляване на пропускателната способност.

Към това трябва да се добави и немалката цена на металната тръба.

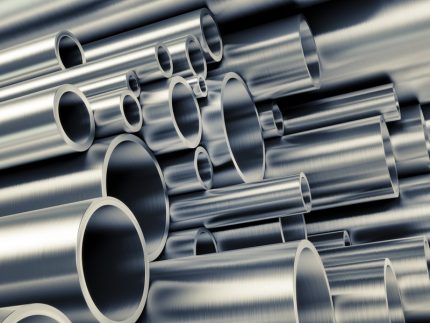

Металната тръба – класика в санитарното оборудване. Използва се все по-рядко поради сложността при монтажа, високата цена и по-голямото тегло в сравнение с пластмасовите аналози.

Днес за прокарване на водопровод и монтаж на санитарно оборудване със собствени ръце в банята се използват предимно полимерни (пластмасови) тръби. Те са лишени от всички недостатъци, присъщи на металните изделия, и им отстъпват само по здравина и температура на топене, което в случая не играе важна роля.

Нека изброим тръбите, като започнем с най-евтините.

Полипропилен (ПП). Много лек, устойчив на корозия материал. Повърхността на тръбата е гладка, благодарение на което се постига ниско хидравлично съпротивление.

Полипропиленовата тръба се произвежда в два варианта:

• PN 10 и PN 16 – предназначени само за студена вода и са изчислени за налягане съответно 10 и 16 атмосфери.
• PN 20, PN 25 – използват се за монтаж на отоплителна система, предназначени са за подаване на гореща вода, изчислени са за налягане 20 и 25 атмосфери.

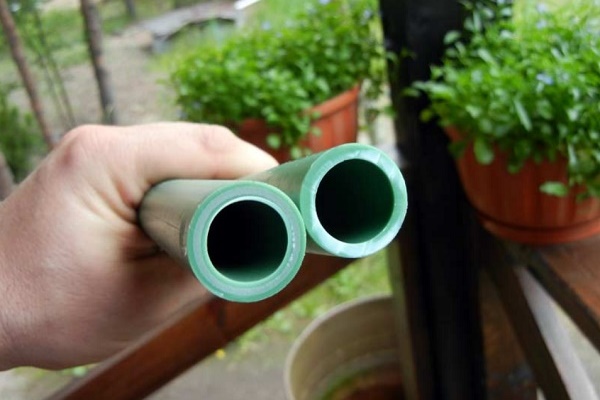

Тези марки за предотвратяване на разширение под въздействие на температура имат специално армиране от алуминий или стъклофибър. Основната особеност на полипропиленовата тръба са дебелите стени, съответно големите свързващи фитинги. Но пък всички части са доста евтини и се монтират много лесно и бързо.

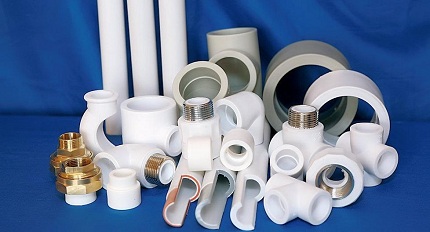

Полипропиленовите тръби и фитингите към тях – едни от най-евтините и надеждни санитарни изделия. Идеално подходящи за скрит монтаж в стени.

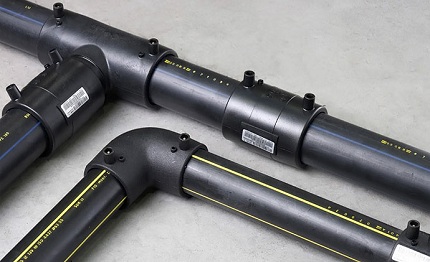

Полиетиленова тръба. Има няколко варианта:

1. ПНД (изработена от полиетилен с ниско налягане);
2. РЕХ-А, РЕХ-В, РЕХ-С – омрежен полиетилен (всички изброени марки се изработват по различни начини);
3. РЕ-RT – полиетилен, който има молекулно уплътнение.

Най-често полиетиленовата тръба се използва за външна разводка.

Полиетиленова тръба – здрава, еластична и дълготрайна. Фитингите за полиетилен струват доста скъпо. Използва се основно за полагане в почвата.

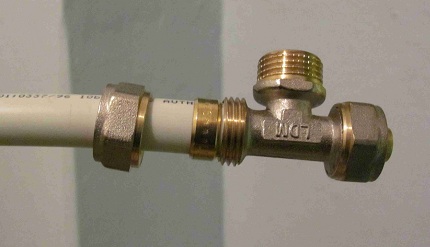

Металопластична тръба. Стените на тази тръба са изградени от различни материали, както става ясно от името – от няколко слоя полиетилен и алуминиев междинен слой. Металопластична тръба и фитингите за нея струват повече от полипропилен и полиетилен. Въпреки това те се считат за по-здрави и притежават скромни размери. Самата тръба се огъва много добре и запазва формата си.

Металопластична тръба дълготрайна, добре се огъва и запазва формата, лесно се реже. Фитингите и спирателната арматура са с малки размери, изящни, но струват повече от ПП и ПНД.

Малко по-горе споменахме скритото разпределение на тръбите. За този метод са подходящи само полипропиленови тръби, тъй като те при монтажа на санитарен обков със собствените си ръце се заваряват в монолитна конструкция и възможността за поява на теч тук е практически изключена.

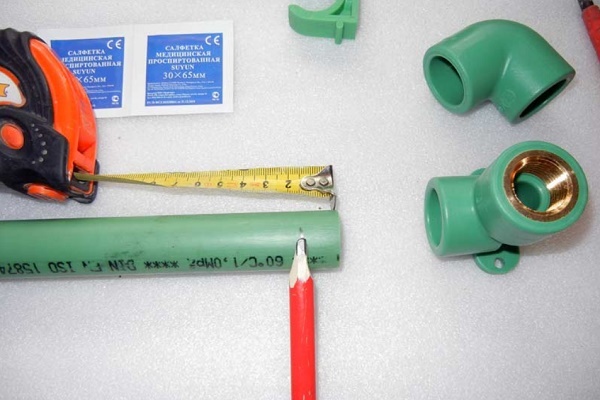

Стъпка #4. Монтаж на тръбопровод от полипропилен

Основното предимство на ПП тръби се заключава в тяхното здраво свързване. За целта се използва специален поялник, който загрява краищата на тръбите почти до температурата на топене. След загряване частите се притискат плътно една към друга, след което те се свързват завинаги – получава се монолитна конструкция.

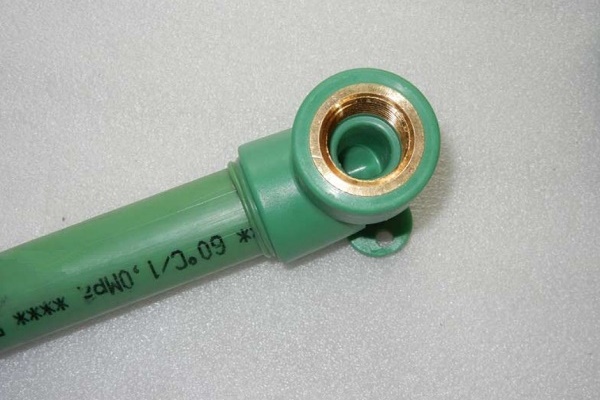

За да се направи разглобяема връзка или преход към метална тръба, се използва специален фитинг с метална резба отвътре. Поялникът за загряване на тръби представлява доста просто и евтино устройство, което може да се купи във всеки специализиран магазин. Като правило, заедно с поялника се продават накрайници за тръби с различен диаметър.

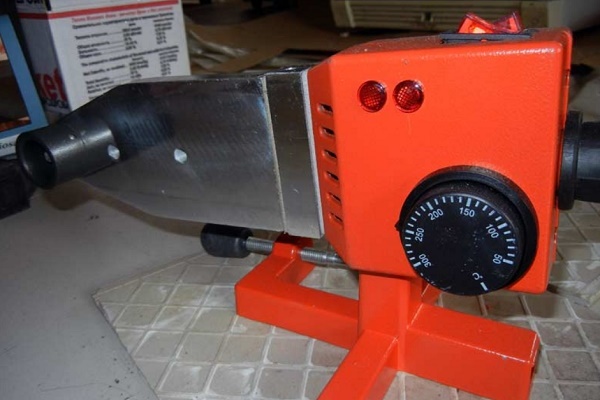

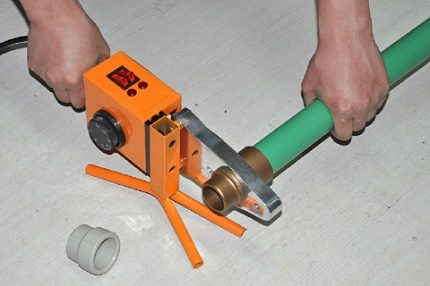

Поялник за ПП тръби („ютия“, както понякога го наричат) отлично подхожда за обустройване на водоснабдителна система и монтаж на разпределение от полипропиленови тръби.

Народното название „ютии“ оборудването за запояване на ПП тръби получило поради външната прилика с традиционния битов уред за гладене. За рязане на полипропиленови тръби са необходими специални ножици, в противен случай срезът ще бъде неравен и неточен.

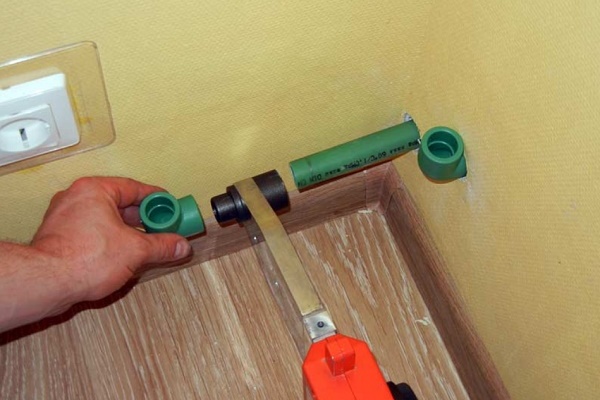

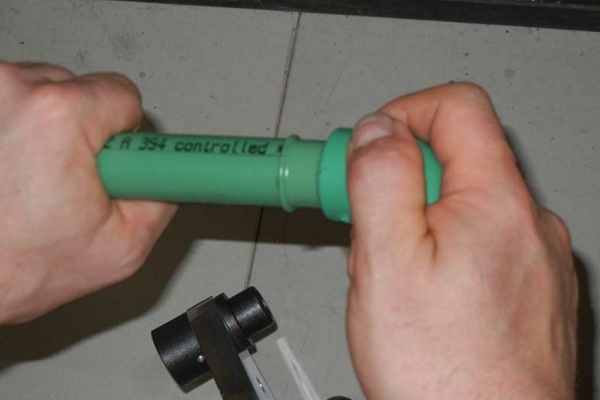

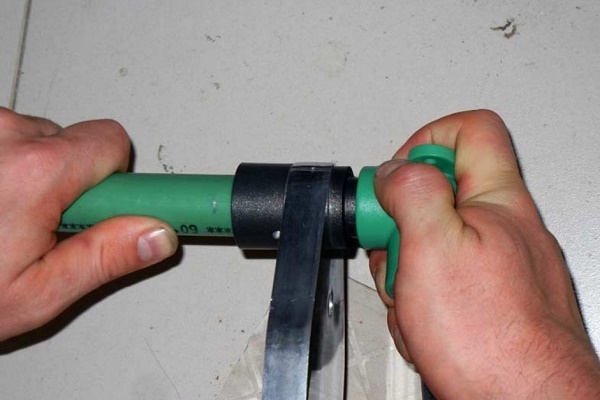

Монтирането на ПП тръби е много просто: краищата на детайлите се нагряват и се притискат един към друг. Такова съединение представлява едно цяло, което вече не може да се разкъса.

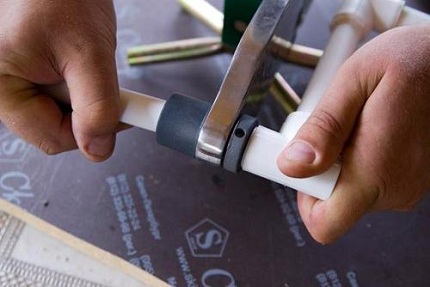

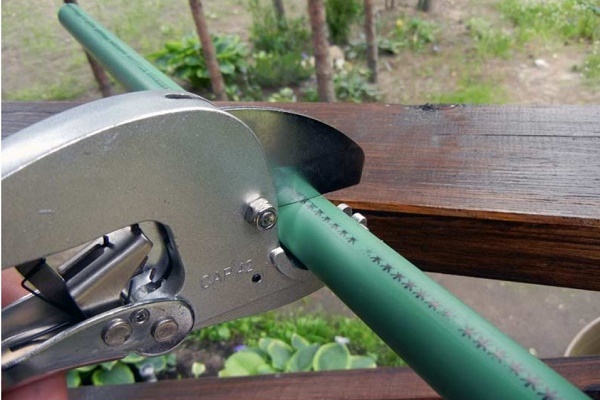

Ако полипропиленова тръба има армировка от алуминиево фолио, срезът трябва да се почисти със специален инструмент – шабер. При липсата му купете тръба с армировка от стъклофибър. Срезът на такава тръба не се нуждае от почистване. По същия начин можете да постъпвате, ако купувате тръба от неизвестен производител.

Работата е там, че армировката със стъклофибър е евтина, затова вероятността да се купи дефектен продукт е много по-ниска.

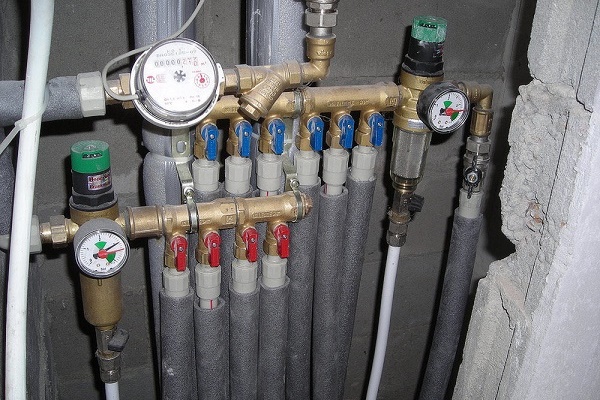

При полагане на скрития тръбопровод, на полипропиленовата тръба трябва да се постави специална изолация, направена от разпенен полиетилен. По този начин ще осигурите наличие на свободно пространство, необходимо за разширяването на полипропилена под въздействие на температурата.

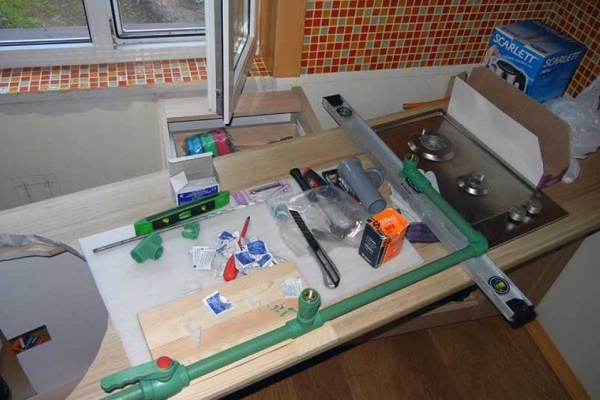

С последователността на работите по сглобяването и инсталирането на водопровода ще ви запознае следната фото-галерия:

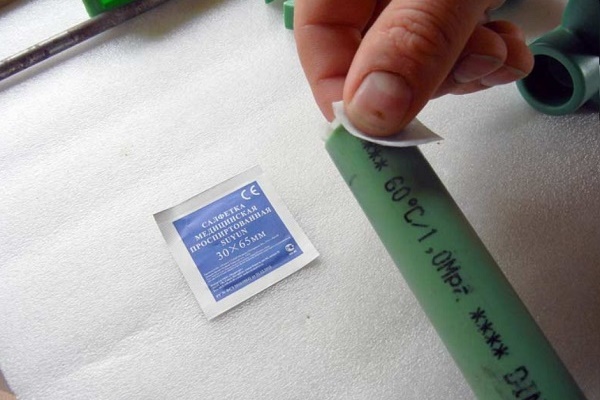

При сглобяването на тръбопровод от полипропиленови тръби има свои тънкости, на които трябва да се обърне специално внимание:

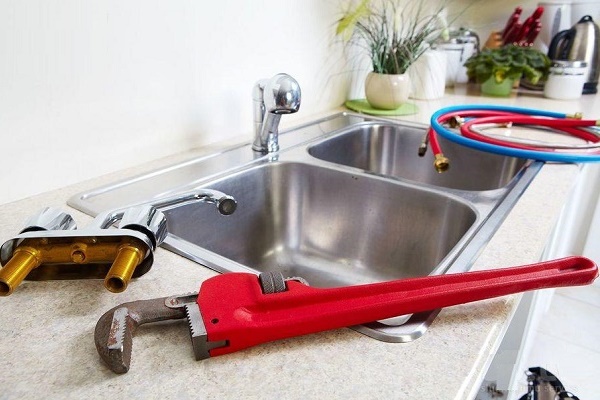

Как правилно да свържете обикновена мивка?

Първо трябва да се изчисли височината на монтажа на мивката. В повечето случаи тя е не повече от 80 см. Въпреки това, ако в къщата има малки деца, мивката може да се спусне малко. След като височината е определена, поставяме маркировка на стената.

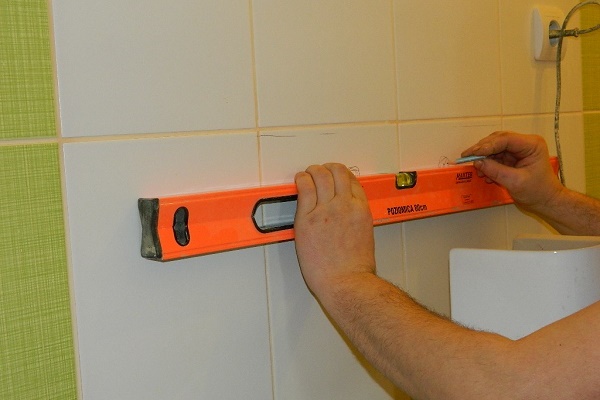

Ориентирайки се по нея, отбелязваме хоризонтална линия на повърхността на стената. След това трябва да измерим ширината на задната стена на мивката и да отложим това разстояние надолу от маркировката.

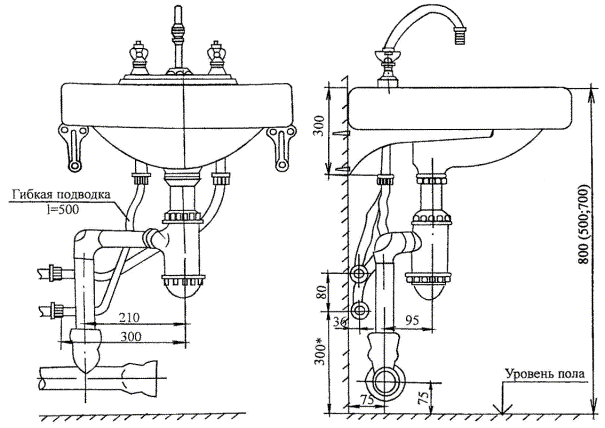

Подробна схема за монтаж на мивка в банята с посочване на всички размери. Обикновено инструкциите и чертежите се прилагат към новата санитарна арматура.

Преди да закрепите скобите на стената, трябва точно да изчислите разстоянието между тях. Това не е трудно: обръщаме мивката, поставяме скобите отгоре така, че да попаднат в специалните канали. След това измерваме разстоянието между скобите и го пренасяме на стената.

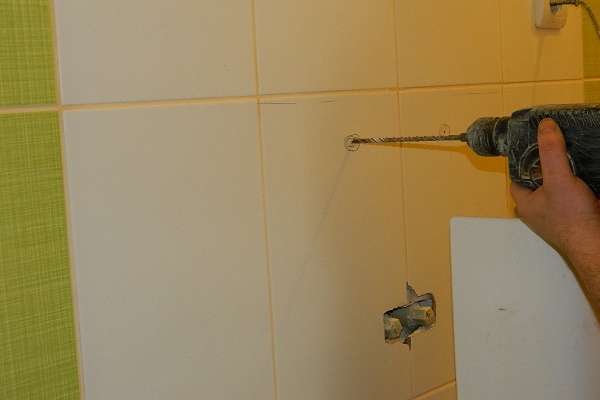

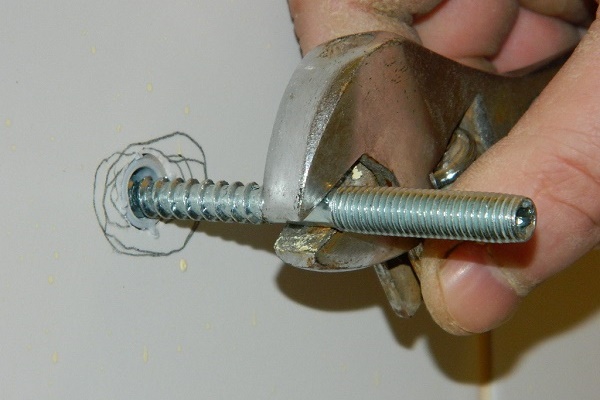

Сега можете да направите отвори, да поставите дюбели, да завиете болтовете. След това трябва да монтирате смесителя на мивката, след което да го закрепите с болтове и шайби, да проверите нивото на мивката и да я фиксирате с гайки.

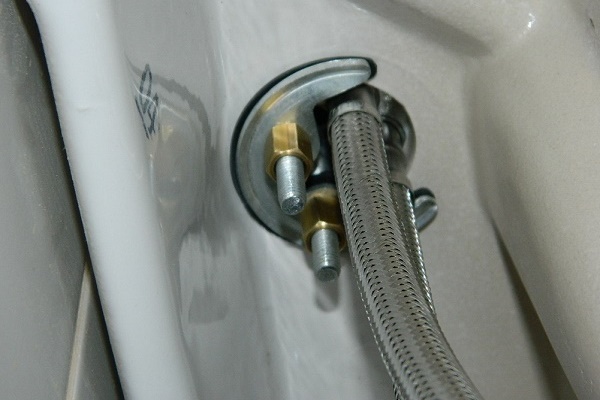

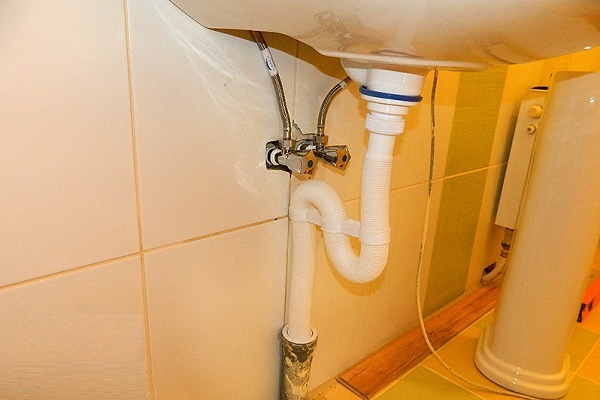

Поставяме гумено уплътнение на отвора за оттичане и монтираме оттича, свързваме го със сифона. С помощта на преходник свързваме отводната тръба на сифона с канализацията. Използвайки гъвкави маркучи с накрайници, свързваме гореща и студена вода към смесителя.

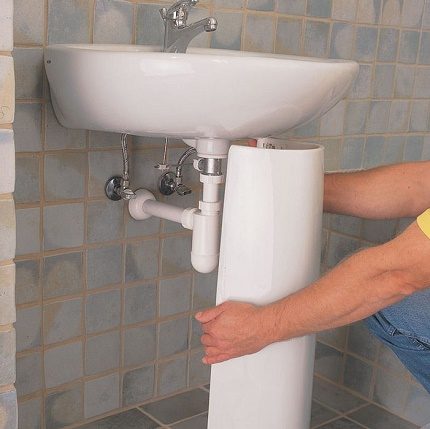

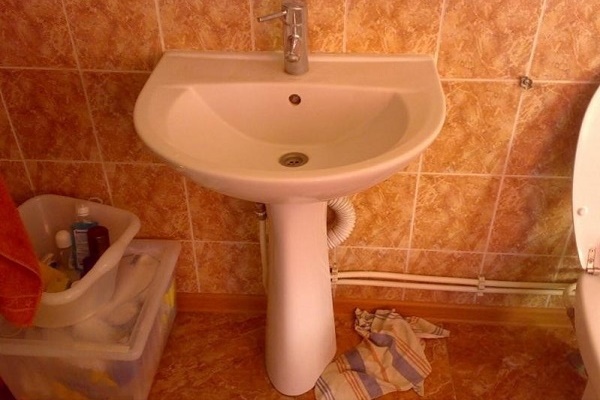

Как да монтирате мивка на пиедестал?

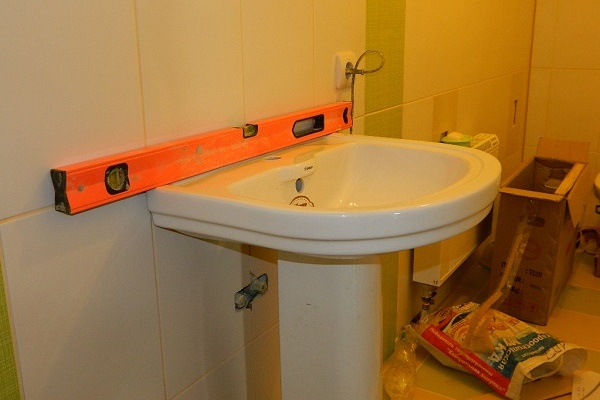

В този случай е много важно да направите правилно маркировката. Поставяме пиедестала, отгоре върху него поставяме мивката така, че оттичането да е точно в центъра на подложката. Проверяваме разположението му с помощта на строителен нивелир.

Процесът на инсталиране на мивка с пиедестал не се различава много от монтажа на обикновена мивка: допълнително монтираме елемент, който маскира тръбите под мивката.

След това внимателно отбелязваме на прилежащата стена местата за закрепване на чашата. Цялата конструкция може временно да се разглоби, за да направим отвори в стената. След това забиваме дюбели, завиваме винтове, поставяме уплътнителни гайки.

Сега остава да прикрепим чашата на мивката към стената. Тук важното е да не прекаляваме, тъй като керамиката може да се напука, ако затягаме гайките прекалено силно. Вътре в пиедестала трябва да се монтира сифон и да се свърже с мивката, а отвеждащата тръба – към канализацията.

За да представим нагледно процеса на инсталиране на мивка с пиедестал, предлагаме да се запознаете със следната подборка от снимки:

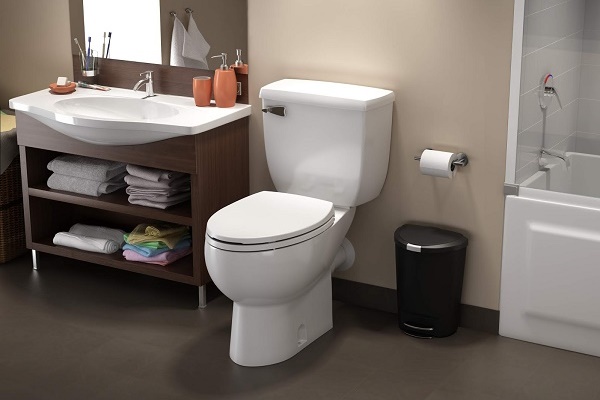

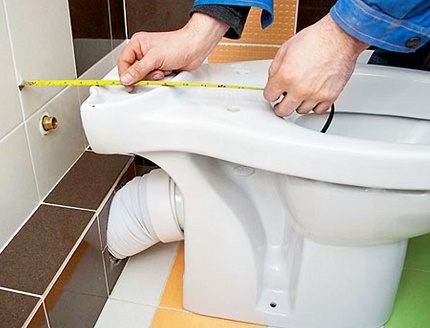

Препоръки за монтаж на тоалетна

Най-популярният модел тоалетна чиния е подовият. Ако подът в банята е облицован с керамични плочки, под тоалетната чиния трябва да се постави нещо меко – например парче линолеум или гума. За да се свърже тоалетната чиния с канализацията, трябва да се използва специален маншет. Единият му край се свързва с отвеждащата тръба на тоалетната чиния, а другият с канализационната тръба.

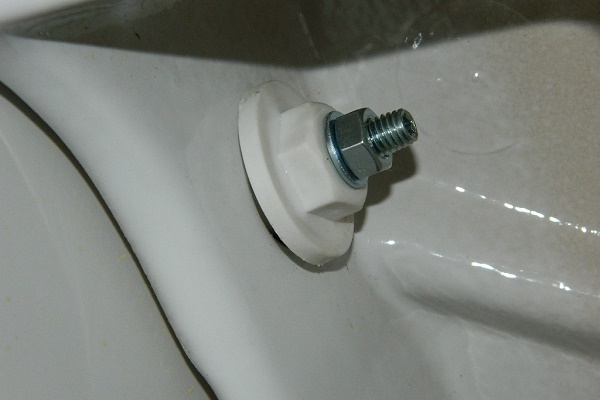

Тоалетната чиния се закрепва към пода с помощта на специални шпилки, които се вкарват в дюбели, закрепени в предварително направени отвори.

Тоалетната чиния, като правило, се продава вече сглобена. На Вас остава само да я закрепите към пода и да я свържете към водопровода и канализацията.

В някои случаи тоалетната се прилепя към пода с епоксидно лепило. В този случай тоалетната не може да се използва около 12 часа, докато лепилото напълно не засъхне.

Изводи и полезно видео по темата

Със съветите за устройство на разводката и самостоятелния монтаж на санитарното оборудване можете да се запознаете в следващите видеоклипове.

Видео #1. Как да направите разводка от ПП тръби:

Видео #2. Полезни съвети за заваряване на ПП тръби и монтаж на санитария:

В рамките на тази публикация сме предоставили само обща информация за подмяна на санитарията и разводка на тръби – тази тема е твърде обширна, за да бъде напълно разкрита в една статия. Въпреки това се надяваме, че този материал ще ви помогне в планирането и провеждането на ремонта в банята, избора на материали и подмяната на санитарните уреди.

Пишете, моля, коментари в разположения по-долу блок. Интересно ни е да чуем вашите разкази за личен опит в самостоятелната инсталация на санитарни уреди. Очакваме съобщения с полезни факти и въпроси по интересуващите ви моменти.
