Изолация за газов димоход: варианти за топлоизолация и технология за изолиране на димоотводни тръби

Решили сте да изолирате комина и не можете да изберете топлоизолационен материал? Ще ви разкажем коя изолация за газов комин ще работи най-ефективно при различни условия. Ще разгледаме видовете топлоизолация и ще се спрем подробно на техническите им характеристики.

За да изберем най-оптималния вариант, първо ще се запознаем с конструкциите на комините и материалите, които се използват за тяхното изграждане. Това ще ни помогне в избора на топлоизолационна защита, която ще повиши ефективността на работа на газовия котел и ще осигури максимален експлоатационен срок на комина.

В предложената от нас статия са дадени правилата за провеждане на работи по изолация. Нашите препоръки ще помогнат да се определите с най-рационалния, прост и удобен за реализация вариант. Представената информация ще бъде изключително полезна за самостоятелни майстори.

Защо да изолираме комина на газовия котел

При преминаване през тръбата на котела нагорещените газове губят температура, като отдават на стените на конструкцията част от собствената си топлина. Но в същото време газът трябва да бъде изведен навън.

От температурата на стените на коминната тръба до голяма степен зависи качеството на тягата. При недостатъчна тяга възниква вероятност от задимяване на помещението и дори отравяне с отработени продукти на горенето.

Ефективността на отвеждане на продуктите на горенето, с други думи качеството на тягата, зависи от бързината на преодоляване на момента на образуване на кондензат. Този показател до голяма степен се определя от материала, от който е изработена коминната тръба.

В изолираната коминна тръба намалява моментът на образуване на кондензат и се подобрява качеството на тягата

Ако като комин се използва тръба от неръждаема или поцинкована стомана, то периодът на образуване на кондензат преминава за 2-3 минути, а на стандартния тухлен комин му трябва много повече време – около половин час.

В момента на появата на кондензата и до неговото изчезване се извършва активно смесване на водата с продуктите на горенето, като в резултат на протичащата реакция се появява киселинен разтвор. Именно тази киселина оказва негативно въздействие върху тръбата, предизвиквайки нейното разрушаване.

Ако като комин се използва азбестова тръба или тухлена зидария, остатъците от кондензат могат да се абсорбират в стените им. При липса на качествена изолация натрупаната влага ще замръзва и ще разрушава комина. Предимства на изолацията на комина

Ако се изолира качествено коминната тръба на газовия котел, може да се извлекат немалко предимства. Основните от тях са:

• Намаляване влиянието на атмосферните валежи;
• Намаляване на топлинните загуби през отоплителния период;
• Подобряване качеството на тягата;
• Представителен външен вид на комина;
• Намаляване количеството кондензат, образуващ се от външната страна на коминната тръба.

Предвид гореизложените предимства очевидно е, че изолацията на тръбата на газовия котел е просто необходима. За извършване на дейностите могат да се използват различни изолационни материали, всеки от които се различава не само по физически характеристики, но и по особеностите на изпълнението на дейностите.

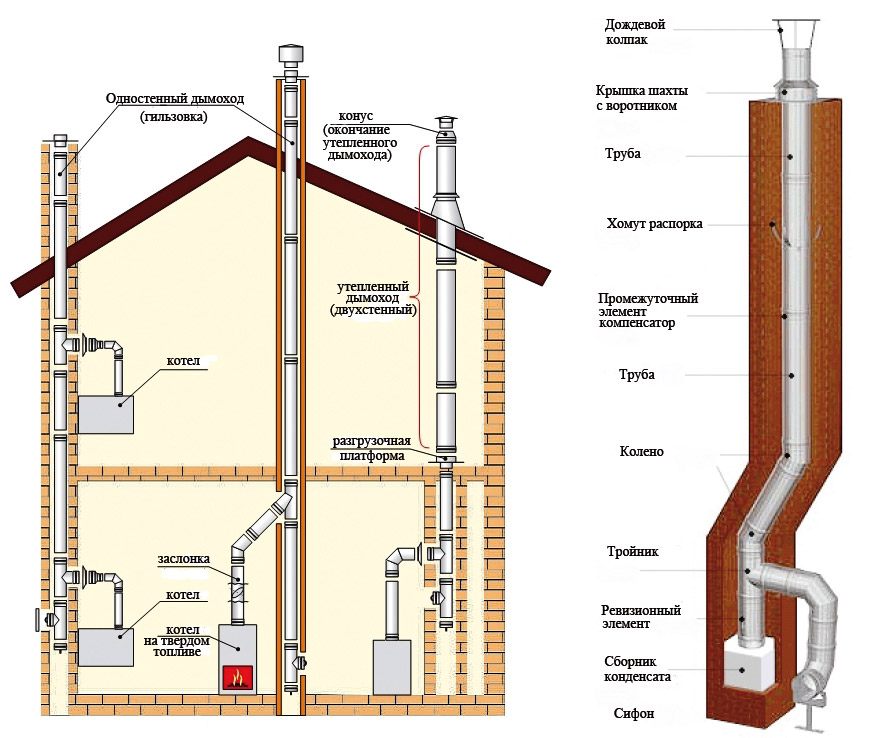

Правила за инсталиране на коминни системи

Преди да се премине към преглед на изолационните материали и правилата за работа с тях, трябва да се запознаем с изискванията, които трябва да бъдат спазени при изграждането на комина. Този момент е много важен, тъй като нарушаването на нормите може да доведе до невъзможност за експлоатация на оборудването.

Спазването на нормите и изискванията за изграждане на газови комини осигурява тяхната надеждна и безопасна експлоатация

Коминните канали трябва да отговарят на изискванията на ДБН В.2.5-20-2001 и СНиП 2.04.05-91. Основните изисквания са следните:

• Вътрешният диаметър на коминната тръба трябва да бъде по-голям от диаметъра на изходния патрубок на газовия котел;
• Основната тръба не може да има извити или стеснени участъци, трябва да бъде разположена вертикално, допуска се наклон не повече от 30 градуса;
• Изходящата магистрала може да има не повече от три завоя;
• Разстоянието от външната повърхност на тръбата до стени от горими материали – 25 см, до стени от негорими материали – 5 см;
• Изолацията на съединенията на елементите на комина трябва да осигурява пълна херметичност на съединението;
• В границите на преминаването през покрива не се допуска устройство на съединения (тази част от коминната тръба трябва да бъде цяла);
• На местата на завоите е задължително обустройство на ревизионни люкове;
• Долната част на коминната тръба трябва да бъде оборудвана с конструкция за събиране на кондензат;

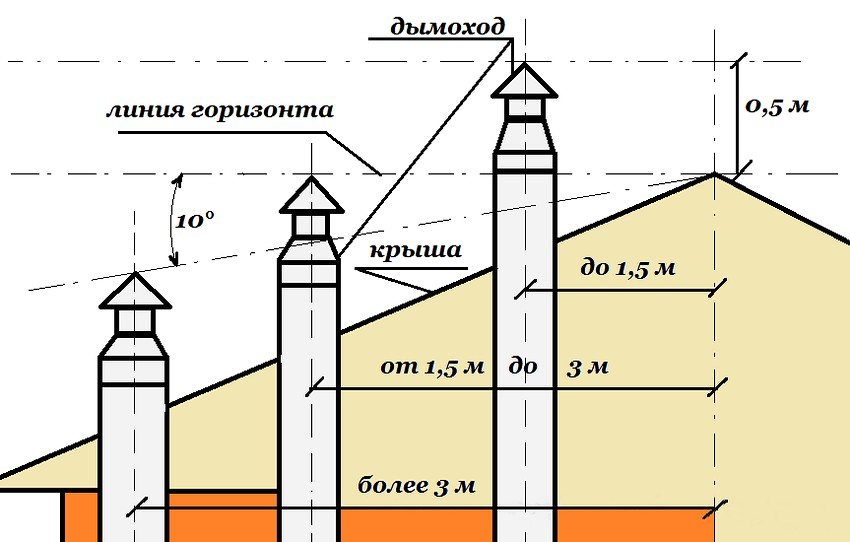

• Горната част трябва да се извисява над билото на покрива не по-малко от 50 см, дължината на самия комин трябва да осигурява качествена тяга.

Спазването на нормите и изискванията за изграждане на газови комини не само осигурява повишаване на ефективността на експлоатация на оборудването, удължава срока на експлоатация на комина, но и гарантира пожарна безопасност и изключва заплахата от задимяване на помещението.

Видове газоотвеждащи комини

В зависимост от използвания материал газовите комини се делят на няколко типа, като тухлената зидария практически не се прилага за отвеждане на газовете.

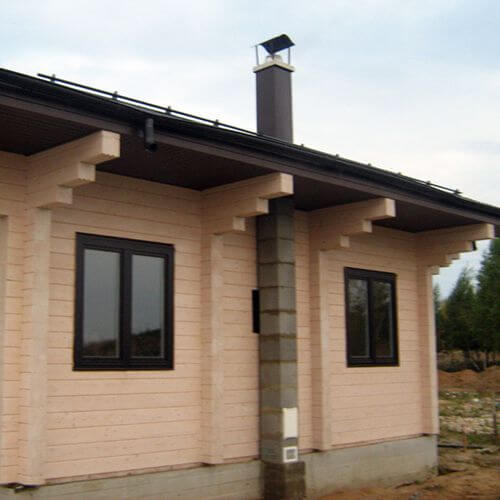

Въпреки това тухлата често се използва за обвързване на изпускателния тръбопровод. Това не е обикновена облицовъчна тухла – тя има квадратна форма, а вътрешната ѝ част е с кръгло сечение.

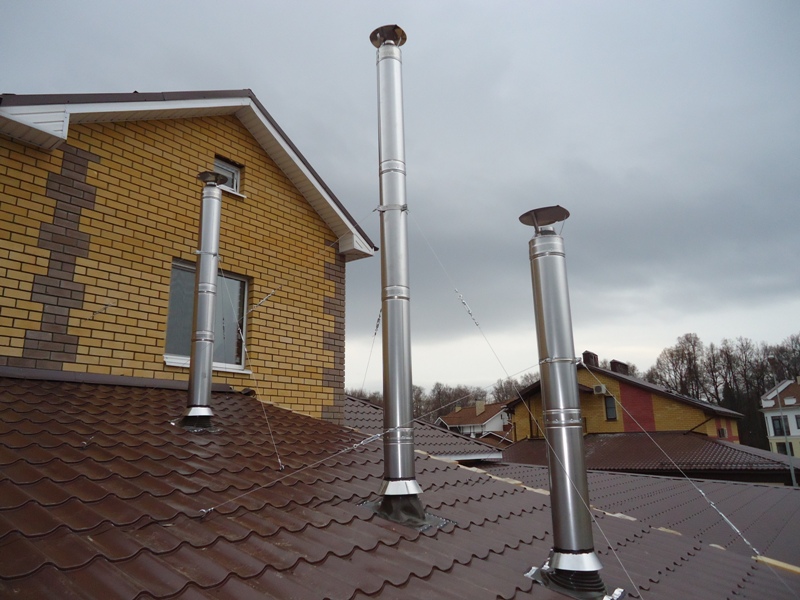

Коминни тръби от неръждаема стомана

Металните комини се ползват с най-голяма популярност. Най-често се използва неръждаема стомана, която се характеризира с висока устойчивост на корозия.

Коминните тръби от неръждаема стомана се отличават с лесен монтаж и висока устойчивост на корозия към всяка агресивна среда.

Основните предимства на конструкциите от неръждаема стомана:

• Устойчивост на кондензирана влага;
• Устойчивост на атмосферни валежи;
• Химическа устойчивост на въздействието на сажди, образуващи се при изгаряне на газ;
• Устойчивост на високи температури;
• Вътрешната гладка повърхност намалява коефициента на триене, осигурявайки безпрепятствено преминаване на газовете с минимално отлагане на сажди;
• Малкото тегло позволява използването на стандартни крепежни елементи;
• Лесният монтаж изключва сложността на извършване на работи със значително разрушаване на стени;
• Доста достъпна цена.

Не се препоръчва използването на обикновени тръби от неръждаема стомана. Това се дължи на факта, че именно коминните тръби се изработват от специални марки неръждаема стомана, които благодарение на добавянето на легиращи елементи притежават висока устойчивост на киселини, които се появяват в резултат на образуване на конденз.

Изграждане на тухлен комин

В наши дни тухленият комин се използва значително по-рядко, тъй като се изгражда основно за тухлени пещи, а те активно се изместват от газови модели. Освен това за изграждането му е нужно немалко време.

Освен това тухленият комин има следните недостатъци:

• Грапава вътрешна повърхност, която допринася за натрупване на сажди и намаляване на тягата;
• Неустойчивост на разяждане от киселина. Поради хигроскопичността на материала става попиване на конденз и бързо разрушаване;
• Сложност при изграждане. Зидарията от штучен строителен материал отнема много повече време от сглобяването на метални или керамични модули.

Негативните качества на тухления комин могат да бъдат отстранени чрез вмъкване на обшивка под формата на тръба от азбест или неръждаема стомана.

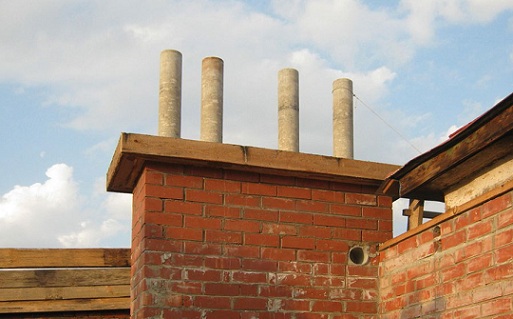

Комин от азбестоциментови тръби

По-рано азбестоциментовите тръби се използваха много широко при изграждане на комини на газови котли. Въпреки порестостта на материала, грапавостта на вътрешните стени и далеч не идеалното сечение, популярността на азбестоциментовите тръби се дължи на ниската им цена.

Коминът от азбестоциментови тръби се отличава с ниска цена, но за надеждна експлоатация изисква строго вертикално разположение.

За да се избегнат тези недостатъци, коминът от азбестоциментови тръби трябва да бъде максимално прав с уплътнени съединения. Тук не е достатъчен обикновен циментов разтвор, изсъхналите съединения трябва да се обработят с уплътнител или да се използват специални херметични скоби.

Като цяло, работата не е сложна. При правилно уплътняване на съединенията, коминът от азбестоциментови тръби не отстъпва по нищо на своя аналог от неръждаема стомана. Въпреки това, при активна експлоатация той ще издържи не повече от 3-5 години, след което се налага задължителна смяна.

Димов канал от керамични тръби

Комините от керамични тръби се отличават с надеждност, дълготрайност, висока устойчивост на корозия към агресивни вещества и температурни колебания.

При изграждането на висок комин от керамична тръба е необходимо изграждане на надеждна основа, тъй като те се изграждат по схемата на “основна димоотводна тръба”

Въпреки това, те имат и своите недостатъци – голямо тегло, задължително изграждане на отделна основа и висока цена. Но всички тези недостатъци на керамичните комини се компенсират от десетки години надеждна и стабилна експлоатация.

Видове изолация за коминна тръба

Изборът на изолации за газови комини е доста ограничен поради високите изисквания към устойчивост на високи температури и пожарна безопасност.

Очевидно е, че популярният листов пенопласт, пенополистирол и подобни полимери не са подходящи. При въздействие на високи температури те могат не само лесно да се деформират, но и да се запалят, ако попадне искра върху тях.

Изолацията за газов комин трябва да отговаря на следните изисквания:

• Минимален показател на топлопроводност, който осигурява нормите за пожарна безопасност;
• Малко тегло за намаляване на натоварването на покрива;
• Пластичност и гъвкавост за лесна топлоизолация на геометрично сложни участъци;
• Неутралност към въздействието на химични среди, атмосферни валежи и конденз;
• Дълъг срок на експлоатация.

За идеален вариант се счита изпълнението на топлоизолация на комина на газов котел с използване на минерални топлоизолатори. Поради ниската си цена, по-рано най-често се използваха насипни материали, които загубиха позициите си поради ниска ефективност и голяма маса.

Те отстъпиха първенството на ватените изолации, изработени от минерали на базалтова вата и стъклени влакна. Тези материали се характеризират с висока огнеустойчивост и могат да издържат на температура над 400 градуса.

Група минерални вати

Към класа на минералните вати се отнасят материалите: влакна от шлака, стъклени влакна, каменна вата. Всяка от трите групи се отличава със своята структура – дебелина и дължина на влакната, устойчивост на натоварвания, влагоустойчивост и пожарна безопасност.

За да се запознаем с техническите характеристики на минералната вата, нека разгледаме всяка от групите поотделно.

Технически характеристики на стъклената вата

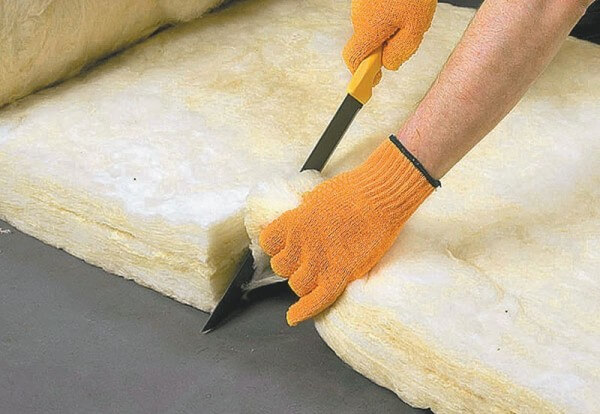

Дебелината на влакната от стъклена вата е в границите 5-15 микрона при дължина 15-50 мм. Отличава се с еластичност и здравина, като с материала трябва да се работи изключително внимателно, тъй като стъклените нишки могат не само да се впият в кожата, но и да попаднат в дихателните пътища.

Стъклената вата е ефективен изолатор, но работата с нея е свързана с повишена опасност поради възможността от увреждане на кожата от влакната.

Стъклената вата има средна хигроскопичност, максималната температура на нагряване е 450°C. Коефициентът на топлопроводност е 0,03 – 0,052 вата на метър на Келвин.

Технически характеристики на шлаковата

Дебелината на влакната от шлаковата е в границите 4 – 12 микрона при дължина на влакното 16 мм, основата на изолатора е доменна шлака. Материалът се отличава с висока крехкост и хигроскопичност.

Въпреки допустимата температура на нагряване 300°C, шлаковата не е подходяща за изолация на газов комин поради високото усвояване на влага. Освен това материалът се характеризира с остатъчна киселинност, което оказва негативно въздействие върху метала.

Технически характеристики на каменна вата

Топлоизолационният материал се изготвя от отпадъци от скалата габро-базалт. По същество това е продукт от минерални влакна, който има друго име – каменна вата. Дебелината на влакната не надвишава 7 микрона при дължина до 50 мм.

При производството на изолатора се извършва раздробяване на скалата, последвано от разтопяване и изтегляне на най-тънки “нишки”. След предварително нагряване до 300 градуса нишките се прекарват през преса два пъти. В резултат на това полученият материал се характеризира с висока огнеустойчивост и здравина.

Базалтовата или каменна вата се отличава с висока огнеустойчивост и е идеално решение за изолация на газов комин

Каменната или базалтова вата се отличава със следните характеристики:

• Ниска топлопроводност – 0,032 – 0,048 вата на метър на Келвин;
• Хидрофобност – влагата не може да проникне навътре, тъй като се утаява на повърхността. Устойчивост на атмосферни валежи.
• Устойчивост и здравина на деформация – постига се благодарение на смесеното разположение (вертикално и хоризонтално) на влакната, издържа на натоварване до 80 kPa;
• Висока устойчивост на огън – материалът издържа на температура над 1100°C, без да губи здравина. Като се има предвид, че температурата на запалване на саждите не надвишава 1000°C, материалът е подходящ за изолация на практически всяка система за отвеждане на дима.

Базалтовата или каменна вата е идеално решение за изолация на газов комин, но благодарение на по-ниската цена може да се използва и стъклена вата.

Форма на предлагане на изолациите

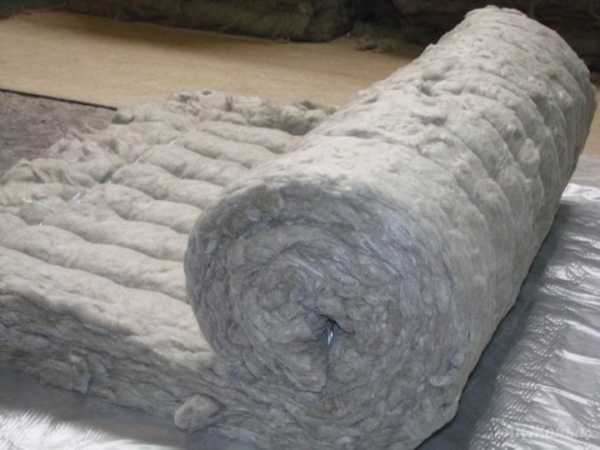

Формата на минералната вата – мати или ролки, като освен това те могат да бъдат допълвани със специални функционални слоеве и елементи. Например, фолиевият слой може не само да отразява топлината, но и да предотвратява изветрянето на влакната.

Понякога е оправдано използването на ламелни мати, нарязани на ленти – те лесно повтарят формата на комина. Рулонните материали и прошитите минерални плочи се отличават с висока практичност. За комини с кръгло сечение идеално решение е изолацията под формата на цилиндри, изработени от базалтово влакно.

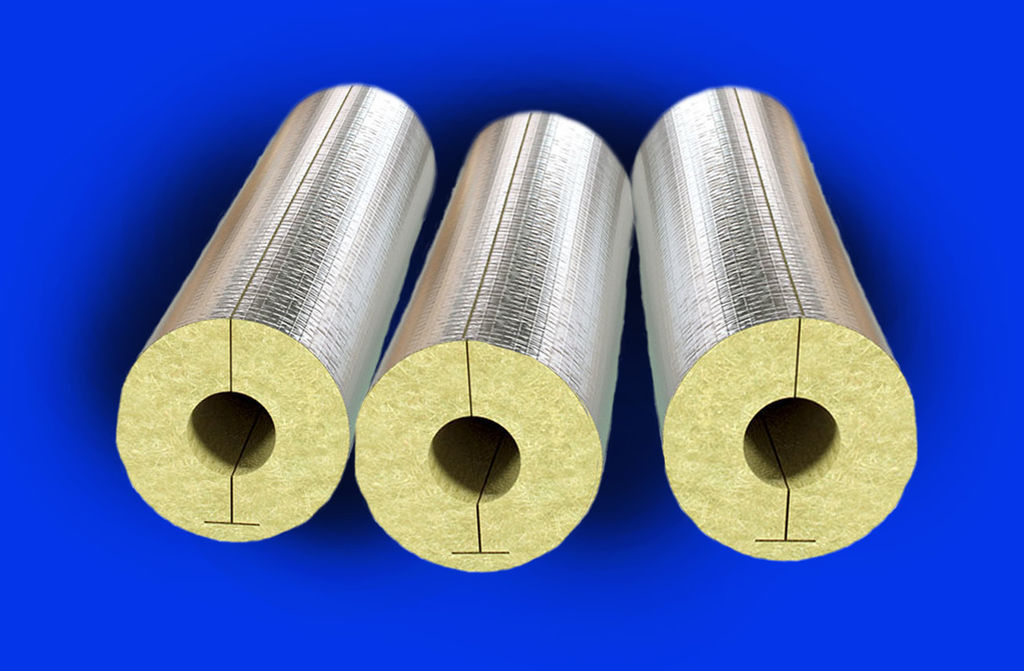

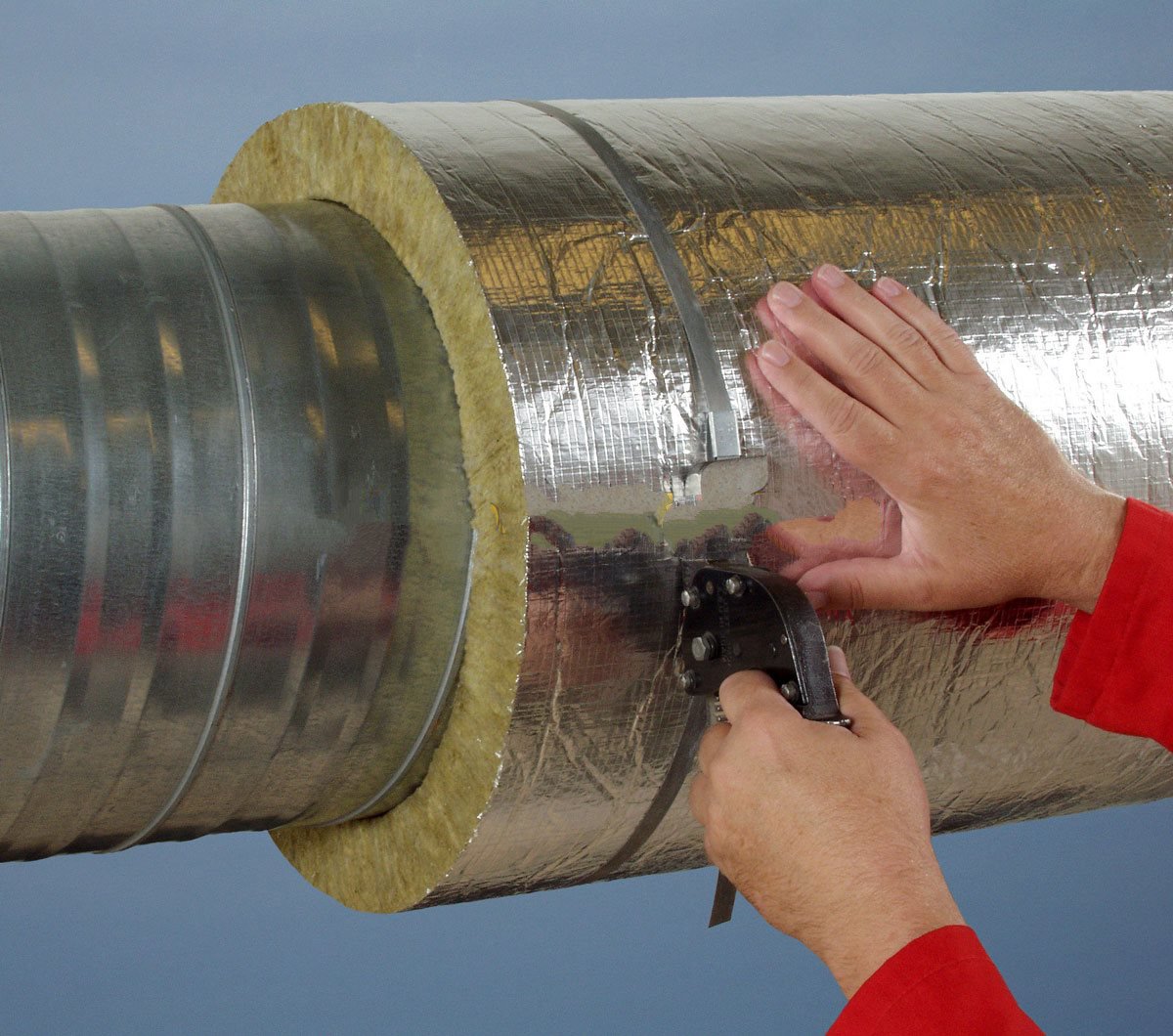

Цилиндрите от базалтова вата са лесни за работа и осигуряват надеждна топлоизолация на тръбата на комина.

Цилиндрите имат разрез и представляват своеобразен отварящ се ръкав. Достатъчно е да разтворите цилиндъра с ръце и просто да го поставите на тръбата. Подобни изолации имат различна дебелина, като от външната страна могат да имат фолиево покритие.

По-нататък ще разгледаме по-подробно особеностите на изолацията на всеки от видовете комини и правилата за прилагане на изолациите.

Начини за изолиране на газов комин

Изолация изисква само тази част от комина, която се намира навън или в неотопляем таван. При това тръбите, закрепени на фасадата на сградата, трябва да бъдат изолирани изцяло, включително и хоризонталният участък, преминаващ през стената.

Изборът на начина на изолация се определя от материала, от който е изграден газовият комин. Работите по изолацията на комина от газов котел зависят не само от неговата конструкция, но и от избрания материал.

Изолиране на азбестоциментов газов комин

Азбестоциментовата тръба може да бъде изолирана по три принципно различни начина. За тяхното изпълнение са подходящи минерална вата, тухлена зидария или мазилка.

Изолация с тухлена зидария

Изолацията с тухлена зидария с запълване на празнините с насипен изолационен материал се допуска, но процесът е доста трудоемък и отнема много време.

Към такъв начин се прибягва най-често в случай, че вече има тухлен комин, а азбестоциментова или стоманена поцинкована тръба се използва като гилза.

Изолация на тръбата на комина с измазване

Азбестоциментовата тръба притежава висока адхезия, поради което като изолация може да се прибегне до измазване. Преди изпълнението на работите върху тръбата е необходимо да се закрепи армираща мрежа.

Разтворът се приготвя по следната пропорция:

• 3 части пресят шлак;
• 1 част цимент;
• 2 части вар с вода.

Разтворът трябва да има гъста пластична консистенция. Първият слой се нанася с дебелина 20-30 mm. Всички следващи слоеве се нанасят само след изсъхване на предишния. Преди боядисване или варосване повърхността на мазилката трябва да се шлайфа, а появилите се пукнатини – да се шпакловат.

Изолиране с минерална вата

Извършването на работата се свежда до закрепване от външната страна на тръбата на слой минерална вата. Преди започване на работата тръбата трябва да се почисти от прах и да се фиксира слоят от рулонна изолация с помощта на скоби. Като се има предвид, че минералната вата може да абсорбира влага, препоръчително е да се скрие под корпус от поцинкована стомана.

С цел икономия в рамките на тавана може да се мине и без стоманен корпус, но под въздействието на атмосферни валежи срокът на експлоатация на минералната вата едва ли ще надвиши 2-3 години.

Изолиране на стоманен комин

Коминът от неръждаема стомана – това са по същество две тръби с различен диаметър, пространството между които е запълнено с изолация. Може да се закупи готова конструкция под формата на сандвич тръба. В този случай е достатъчно да се извършат монтажни работи без изолация, тъй като изолацията вече е инсталирана първоначално.

Но цената на сандвич тръбите е доста висока. За да спестите, можете да изградите аналогична конструкция самостоятелно. За целта е достатъчно да обвиете вътрешната тръба с рулонна изолация от минерална вата или да използвате готова обвивка или цилиндри от същия материал. Вместо неръждаема стомана външната тръба може да се използва от поцинкована стомана.

За закрепване на минералната вата върху вътрешната стоманена тръба най-добре е да се използват специални скоби

Още един начин, позволяващ извършването на изолация в рамките на тавана, е изграждане на дървен сандък с прилагане на засипка. Като насипни материали могат да се използват шлака, пясък, керамзит.

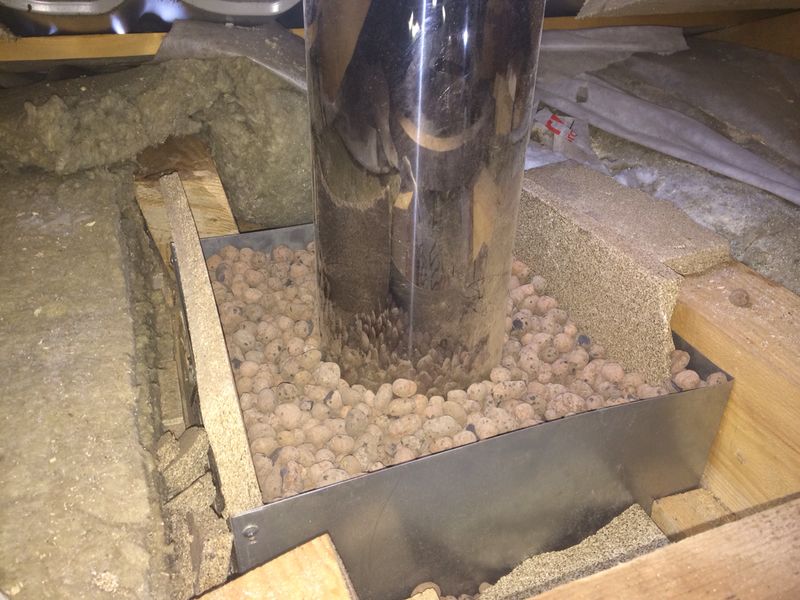

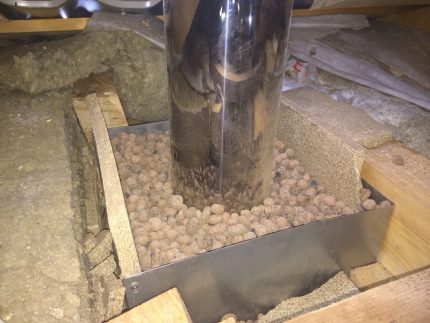

Просто е да се извърши изолация на стоманена тръба чрез изграждане на дървен сандък със засипка от керамзит. Важно е да се изключи контактът на запалими материали с нагряващи се повърхности.

В местата на допир на сандъка с покрива или обшивката е необходимо да се монтира защита от стоманени листове за предотвратяване на запалване.

Изолиране на тухлен комин

Тухленият комин традиционно се изолира чрез измазване с предварително закрепване на армираща мрежа. Предимствата на този начин се състоят в ниската цена, недостатъците – в ниската ефективност. Топлинните загуби се намаляват не повече от една четвърт.

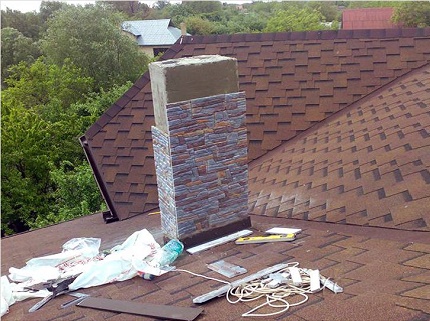

Облицовката на измазан комин с естествени шистови плочки не само ще предпази комина от разрушаване, но и ще му придаде оригинален естетически вид.

Може да се повиши ефективността на изолацията на тухлен комин с помощта на мати от минерална вата.

Изолацията трябва плътно да прилепва към измазания комин, така се изключва появата на студени мостове. Като се има предвид, че минералната вата лесно попива влага, тя трябва да се покрие със слой пароизолационен филм с последващо закрепване със строителна лента.

Изводи и полезно видео по темата

Изолация на стоманен газов димоотвод:

За осигуряване на качествено отвеждане на газовете, образуващи се при горенето, изолацията на димоотводната тръба е жизнено необходима. За идеален изолатор се смята минералната вата, именно този материал отговаря на всички изисквания за качествен и надежден изолатор.

Закупуването на готови изолирани модули ще помогне за ускоряване на монтажните работи. Но можете и самостоятелно да извършите изолация с базалтова вата и да получите аналог на сандвич тръба на по-ниска цена. Използването на цилиндри и черупки от минерална вата позволява значително да се ускорят работите по изолация на димоотвода.

Искате ли да споделите своя опит в топлоизолацията на тръбата на газов котел? Разполагате ли с полезна информация, която ще бъде от полза за посетителите на сайта? Пишете, моля, коментари в блок-формата по-долу, задавайте въпроси, публикувайте снимки по темата на статията.
