Какво е необходимо за проектиране на вентилация: нормативна база и ред за съставяне на проекта

Вентилацията е една от най-важните системи за жизнеосигуряване. Комфортът и свежестта в апартамента или частната къща пряко зависят от правилното разработване, както и от последващата инсталация на регулатора на въздухообмен. Съгласете се, поради постоянното проветряване в помещението попадат алергени, прах и външен шум.

С помощта на вентилационни канали може да се реши проблемът с безопасното непрекъснато осигуряване на приток на чист въздух. Надеждността и дълготрайността на работата на вентилационното оборудване до голяма степен зависи от изготвянето на компетентен проект.

За това какво е необходимо за проектиране на вентилация ще стане дума в нашата статия – ще говорим за предимствата на съставянето на план и неговите основни компоненти. Ще разгледаме основните етапи и особености на процеса на проектиране на вентилационна система, допълвайки материала с илюстративни снимки и полезни видеоклипове.

Значение на проектирането на вентилационна система

Вентилацията предполага организиран въздухообмен в помещението. Системата предвижда както приток на свеж въздух, така и отвеждане на отработения, включително миризми и газове. Вентилацията може да бъде и само приточна или само изсмукваща, в зависимост от предназначението на сградата. За особеностите на приточната и изсмукващата система сме разказали подробно в този материал.

Естественият въздухообмен е възможен през пукнатини при не плътно затворени прозорци и врати. Но този тип вентилация не е достатъчно ефективен и като правило не е в състояние да осигури подходящи микроклиматични условия.

За апартаменти и частни къщи се използват като правило малки вентилационни инсталации. Оптималният вариант е приточно-изсмукваща система с подаване на свеж въздух и отстраняване на отработения въздух. В жилищни сгради и вили се монтират в баните, тоалетните и в кухнята отделни изсмукващи системи.

Монтирането на оборудване може да се извърши и без проектиране – именно така често мислят новоизпечените собственици на апартаменти и къщи, но в крайна сметка се оказва, че системата не работи на пълна мощност, неправилно или изобщо не функционира.

Монтажът без предварително проектиране може да доведе до следните нарушения:

• неправилно подбран диаметър на въздуховодите;
• дефицит на свеж въздух, подаван в помещението;
• неправилно инсталиране на вентилационни възли;
• некачествен монтаж на оборудването.

Лошата вентилация допринася за образуването и разпространението на плесен и гъбички, а това води до по-чести случаи на заболявания на домакинствата. За нормалната жизнена дейност на човека е важна поддръжката на оптимална температура в помещението и ефективен обмен на въздух.

Основни предимства на проектирането

Изготвянето на проекта завършва с предаване на документа на клиента, в който е представена концепцията на вентилационната система за апартамент, частна къща, офис или всяко друго помещение. Проектът определя точното място за разполагане на въздуховодите, вентилационните решетки, както и другото оборудване.

С помощта на плана също могат да се научат характеристиките на отделните възли и оборудване на вентилационната система, да се съгласува разположението на елементите, като се вземе предвид интериорът и дизайнът на помещението.

Един от основните недостатъци на проектирането на вентилация при реконструкция на сграда е съставянето на план без посещение на специалисти за оглед на обекта. Мощността на получената система в крайна сметка не покрива обема на зададеното помещение, а повишеното натоварване ускорява излизането на оборудването от строя.

Проектът минимизира бъдещите конфликтни ситуации между клиента и изпълнителя, позволява да се оцени правилността на бъдещия монтаж. Наличието на документа предоставя възможност да се оцени коректността на предложените варианти.

Нормативна база за проектиране

При планиране на вентилационни системи трябва да се вземат предвид редица местни и чуждестранни нормативни актове. С основните от тях ще се запознаем накратко.

Кратък преглед на местната нормативна уредба

Принудителната вентилация предполага използването на мощно вентилационно оборудване, поради което проектирането се определя, като се вземат предвид резервираните мощности в плана за електроснабдяване.

Вентилацията се регламентира в комплекс с отоплителните системи съгласно СНиП 41-01-2003. Това става възможно благодарение на изключително значимото влияние върху топлинния баланс на обекта на капиталното строителство, както на новопостроения, така и на етапа на реконструкция.

Скъпото и ефективно оборудване може да се изплати само за три години, но всичко зависи от разхода на въздух и качеството на вентилационната система.

За строящите се обекти проектирането на вентилационни системи предполага голям брой технически решения.

Но това е възможно само при условие, че са съставени планове на всички системи, включително отопление, строителство и електроснабдяване. В такъв случай има възможност за внасяне на корекции в паралелно разработваните документи.

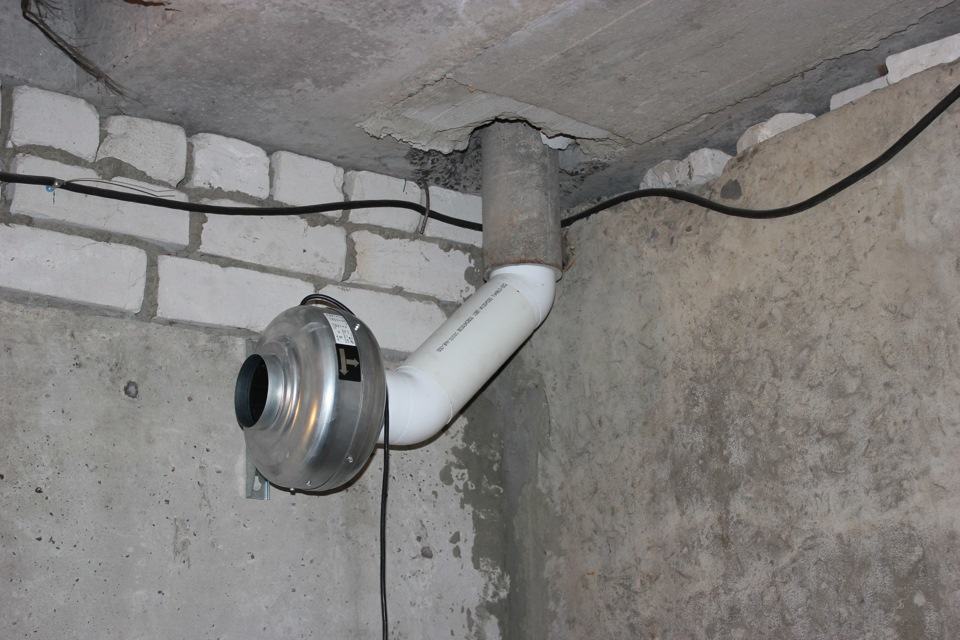

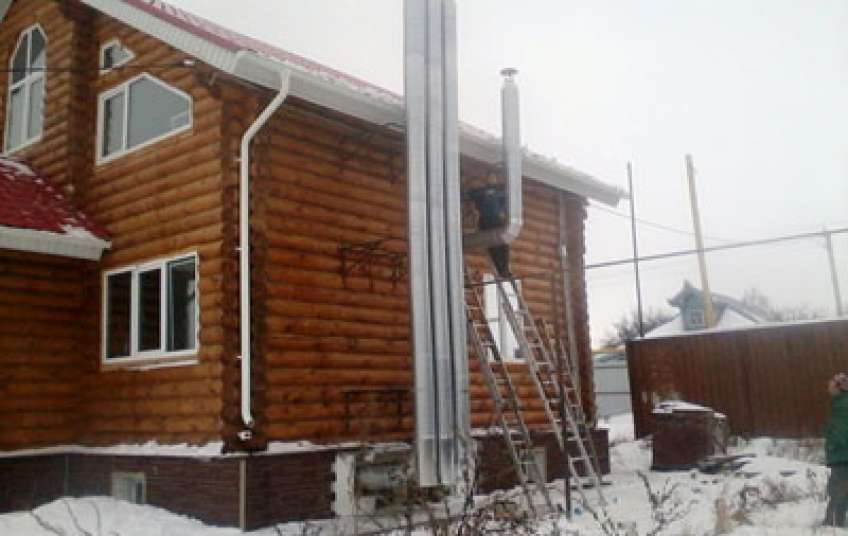

Собствениците на частни къщи, които са инсталирали вентилация в мазетата без изготвяне на проект, често се оплакват от недостатъчната ефективност на системата и неправилната ѝ работа.

Проектирането на вентилационната система трябва да се извършва, като се вземат предвид нормативните актове.

В списъка на задължителните строителни норми и правила влизат следните документи:

• «Отопление, вентилация и климатизация» – СНиП 41-01-2003;
• «Строителна климатология» – СНиП 23-01-99;
• «Защита от шум» – СНиП 23-03-2003;
• «Обществени съоръжения и сгради» – СНиП 2.08.02-89;
• «Пожарна безопасност» – СНиП 21-01-97;
• «Еднофамилни жилищни къщи» – СНиП 31-02-2001;
• «Производствени сгради» – СНиП 31-03-2001;
• «Многофамилни жилищни сгради» – СНиП 31-01-2003;
• «Обществени сгради» – СНиП 31-05-2003;
• «Складови сгради» – СНиП 31-04-2001;
• «Санитарно-епидемиологични изисквания» – СанПиН 2.1.2.1002-00.

Също така трябва да се вземат предвид някои държавни стандарти.

Сред които:

• «Шум» – ГОСТ 12.1.003-83;
• «Общи санитарно-хигиенни изисквания към въздуха на работната зона» – ГОСТ 12.1.005-88;
• «Въздухотехническо оборудване» – ГОСТ 24751-81;
• «Жилищни и обществени сгради» – ГОСТ 30494-96.

При разработването на проекта могат да се вземат предвид и териториални актове, например за столицата това ще бъдат Постановление на правителството и Градоустройствен кодекс на Москва, Московски градски строителни норми.

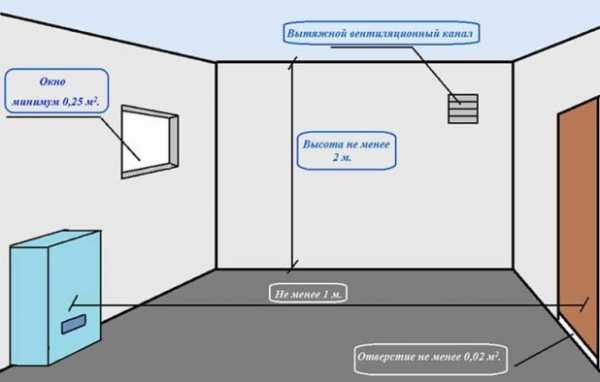

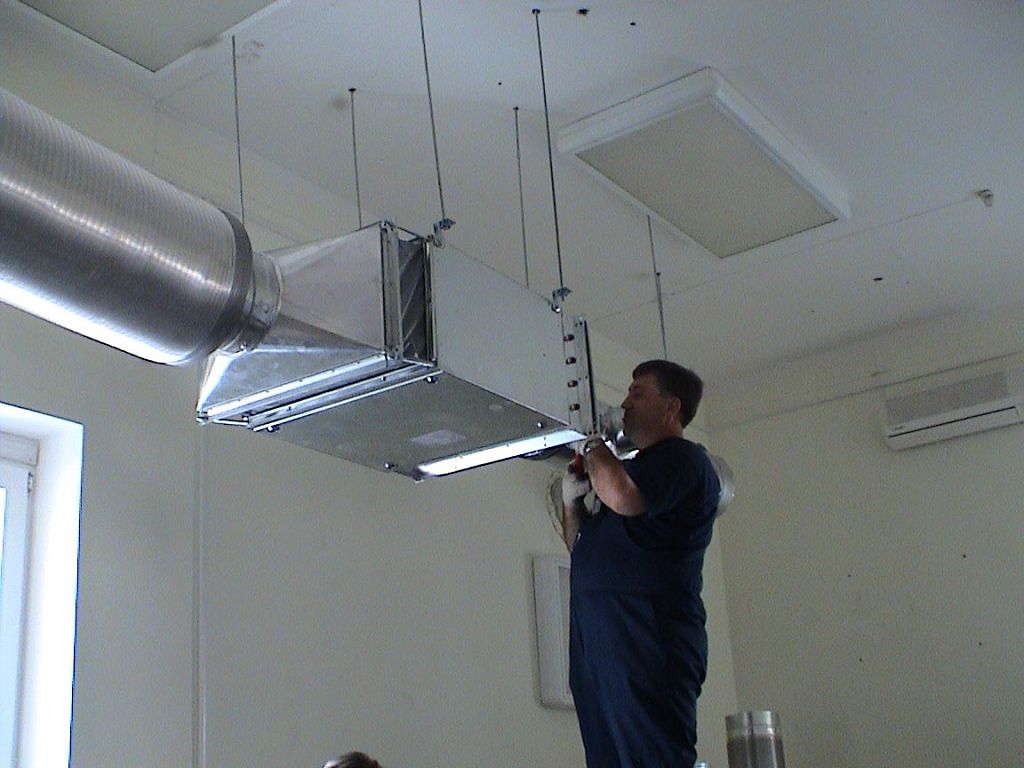

Проектът за вентилация на частна къща с газово отопление включва задължителни изисквания за разположението на прозореца, изпускателния вентилационен канал, височината на помещението, отвора под вътрешната врата.

Разработването на проект за вентилационна система може да се извършва не само по руски нормативни документи. Като алтернатива са подходящи и чуждестранни стандарти, които регулират качеството на въздуха в сградата.

Проектиране по чуждестранни стандарти

През януари 2003 г. влезе в сила Европейската директива за енергийна ефективност на сградите 2002/91/ЕО. Законодателният акт се прилага за страните от Европейския съюз. Планът за действие, приет през 2006 г., предвижда повишаване на енергийната ефективност в строителната сфера.

За прилагане на изискванията на практика са разработени следните стандарти:

1. Изчисляване на потреблението на енергия за отопление, както и охлаждане на помещения и други енергийни характеристики са предвидени в EN ISO 13790.
2. Изходни стойности на микроклиматичните условия на сградите за проектиране и оценка на енергийната ефективност, включително топлинен комфорт, качество на въздуха, акустика и осветление.
3. Технически изисквания към вентилационната система, описани в стандарт EN 13779.
4. Описание на методите за изчисление на енергийните загуби във вентилационните системи и инфилтрацията – EN 15241.
5. Изчисляване на скоростта на въздушния поток в помещенията е разгледано в EN 15242.

Консумацията на енергия за вентилационната система се определя по стандарта EN 13790, разгледани са основните характеристики на помещенията, като се взема предвид вътрешната среда – нивото на инфилтрация и кратността на вентилация.

Изчисляването на въздушните потоци за хибридна, механична и пасивна вентилация е описано в стандарта EN 15242.

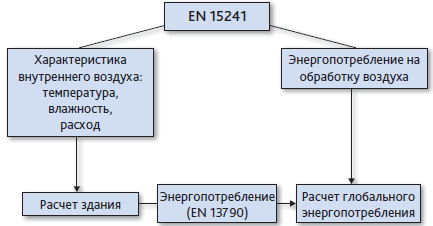

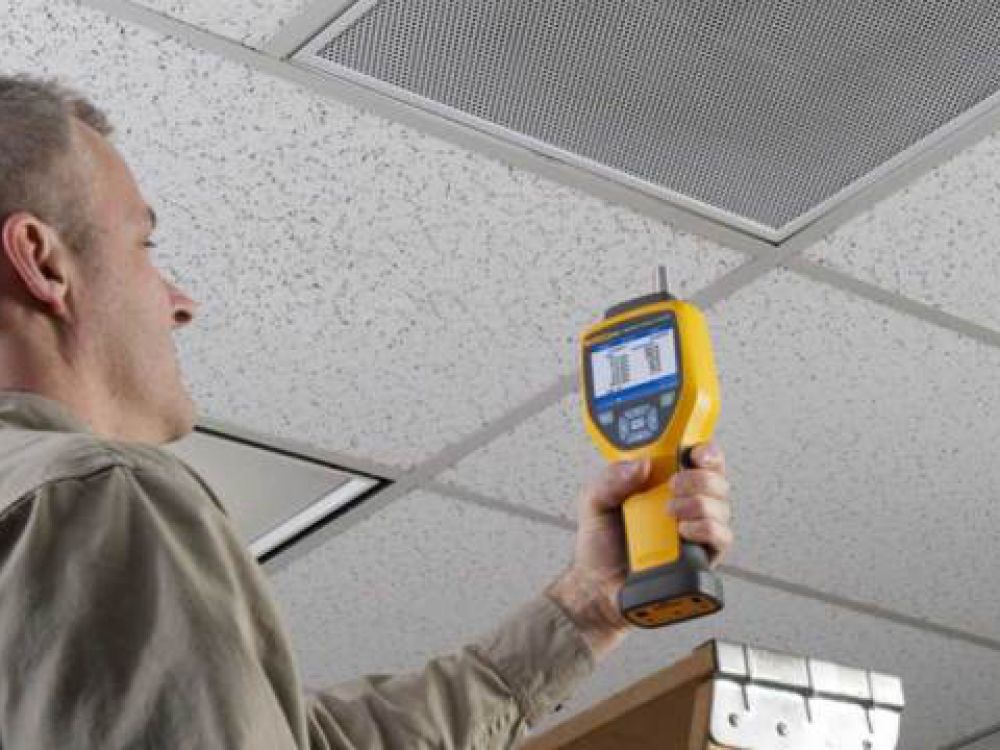

Стандартът, приет за изчисление на загубите във вентилационната система и инфилтрацията (EN 15241), отчита характеристиките на външната среда, изчислението на сградата и глобалната консумация на енергия. Той е тясно свързан с EN ISO 13790, в който е описана схемата за изчисление на консумацията на енергия за охлаждане или отопление на сгради.

Конкретните изисквания и правила за проектиране на вентилационните системи са посочени в стандарта EN 13799. Документът включва също и ръководство за проектиране. Неговите приложения обхващат системите за смукателна и приточна вентилация от механичен тип, но документът не е предназначен за жилищни помещения.

За частни домове и апартаменти е предвиден стандартът CEN/TR 14788, в който са дадени типови диапазони от стойности, които имат препоръчителен характер и се използват само в случай, че други параметри липсват.

С помощта на изчисленията на вентилационната система може да се минимизира шумът от вентилационното оборудване, както и да се премахнат течения, чрез осигуряване на допустима скорост на движение на въздуха вътре в сградата.

Използването на чуждестранен опит при проектирането е закономерно, тъй като в този случай се вземат предвид по-строгите изисквания към качеството на живот.

Етапи на проектиране на вентилационна система

Обемът и съдържанието на проекта ще се променят в зависимост от неговата сложност, но основните съставки ще бъдат приблизително еднакви. Така на предварителния етап се съставя технически проект, който по същество представлява ТИО (технико-икономическа обосновка). На този етап специалистите посещават обекта за записване на първоначалните данни, включително предназначението и функциите на сградата или помещението, неговата площ, броя на жителите/служителите.

Първоначалният етап завършва с избор на оборудване и разглеждане на основните характеристики и свойства. Вземат се оптимизационни решения за взаимодействие с други инженерни системи. А изчисляването на въздухообмена на всяко конкретно помещение се извършва съгласно техническите условия, строителните и санитарните норми.

След това се разработва схема за изчисляване на диаметъра и площта на въздуховодите и се определя нивото на шум. Чертожите се изпращат за съгласуване. Дизайнерът на проекта или непосредственият клиент може да внесе промени.

На следващия етап, след съгласуване, се подготвя пакет от документи за водопроводни, строителни работи и електрическо захранване.

Едва след завършване на всички изброени етапи се извършва монтаж на вентилация и нейното пускане.

Височината на таваните играе немаловажна роля в проектирането на вентилационната система. Значително усложнява задачата ниско разположен таван, като правило, такъв се среща в хола, спалнята и кухнята, в случай че коридорът напълно прилепва към стената на жилищната стая.

Немаловажно значение в проектирането има също рационалното разпределение на средствата, предназначени за закупуване на оборудване и материали. На съвременния пазар е представен огромен асортимент от техника и устройства на различни производители от различни ценови категории.

За закупуване на оборудване ще са необходими специални изчисления:

1. С помощта на площта и предназначението на помещението, посочено в етажния план на сградата, се определя необходимата производителност. Показателят се изчислява в м³/ч.
2. Като се вземат предвид производителността, стойността на температурата на въздуха на изхода на вентилационната система и минималната температура на околната среда, се определя мощността на калорифера. Използва се канален нагревател изключително през студеното време на годината като отоплител на сградата.
3. Характеристиките на вентилатора зависят от дължината и сложността на трасето. За изчисленията на необходимата мощност се използват видът и диаметърът на въздуховода, преходите на диаметрите, броят на огъванията.
4. Изчисляване на скоростта на въздушния поток във въздуховодите.
5. Скоростта на въздуха влияе върху нивото на шума.

Бюджетът на проекта се изчислява след завършване на всички изчисления, нанасяне на предполагаемите вентилационни канали върху плана на сградата. Съставеното техническо задание трябва да бъде одобрено от клиента и ведомствените структури.

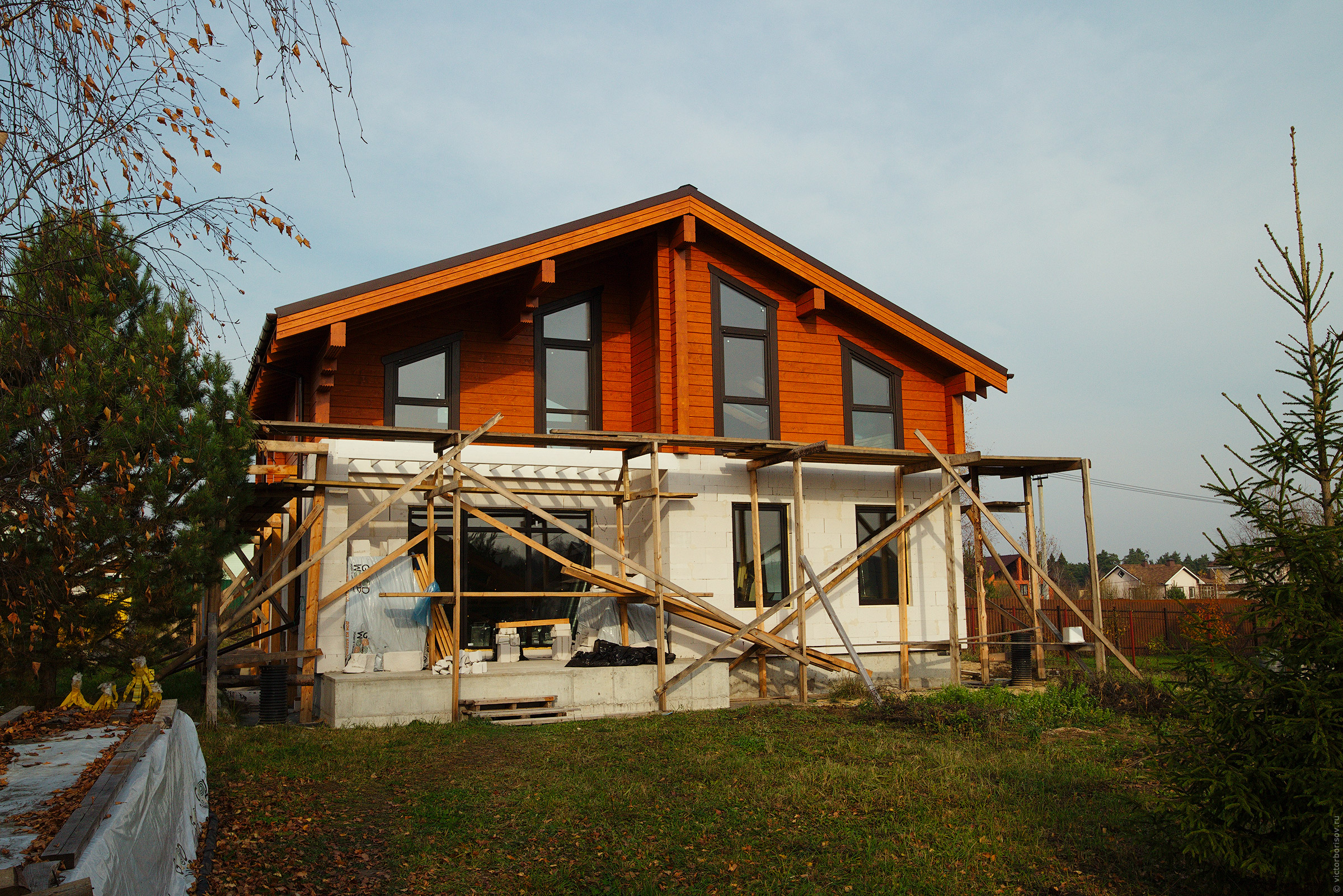

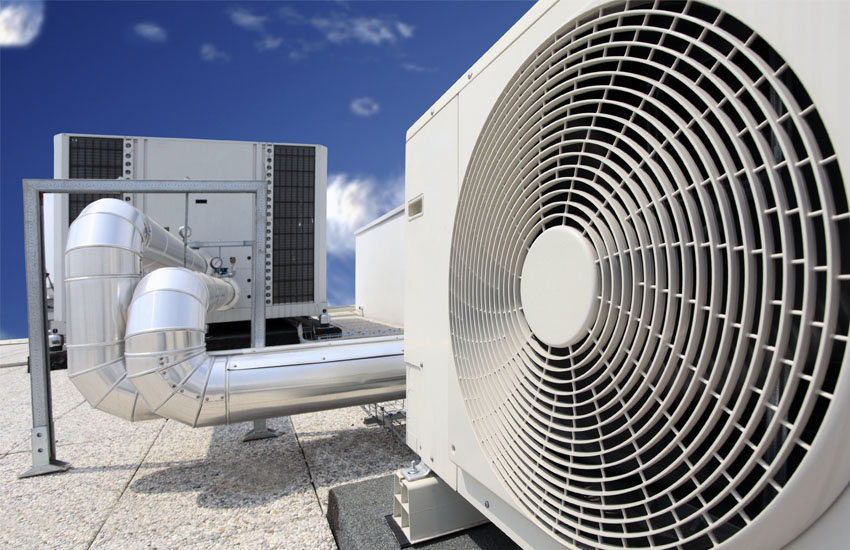

В частна къща проектът на вентилационната система трябва да е налице още преди полагането на основите. Всички детайли трябва да бъдат обмислени предварително до най-малките подробности, което ще позволи да се осигури ефективна система за въздухообмен.

Особености на проектната документация

Проектната документация може да се раздели на три части:

• пояснителна записка;
• комплект чертежи;
• допълнителни сведения.

В пояснителната записка се съдържа кратка характеристика на вентилацията, ТЗ за обустройване на вентилационните трасета, мощност и разход на топлина, стойност на въздухообмена по помещения.

В жилищните помещения обикновено се инсталира захранващо-изпускателна система. Така нареченият клон с вентилационни агрегати включва отделни вентилатори, вентилационни възли, автоматика за управление на калорифера и обратни клапани.

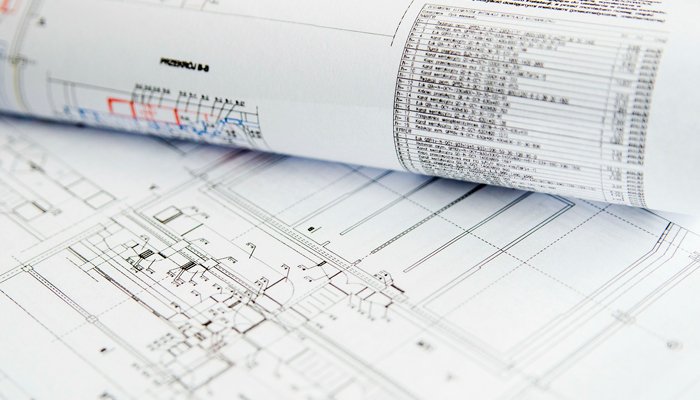

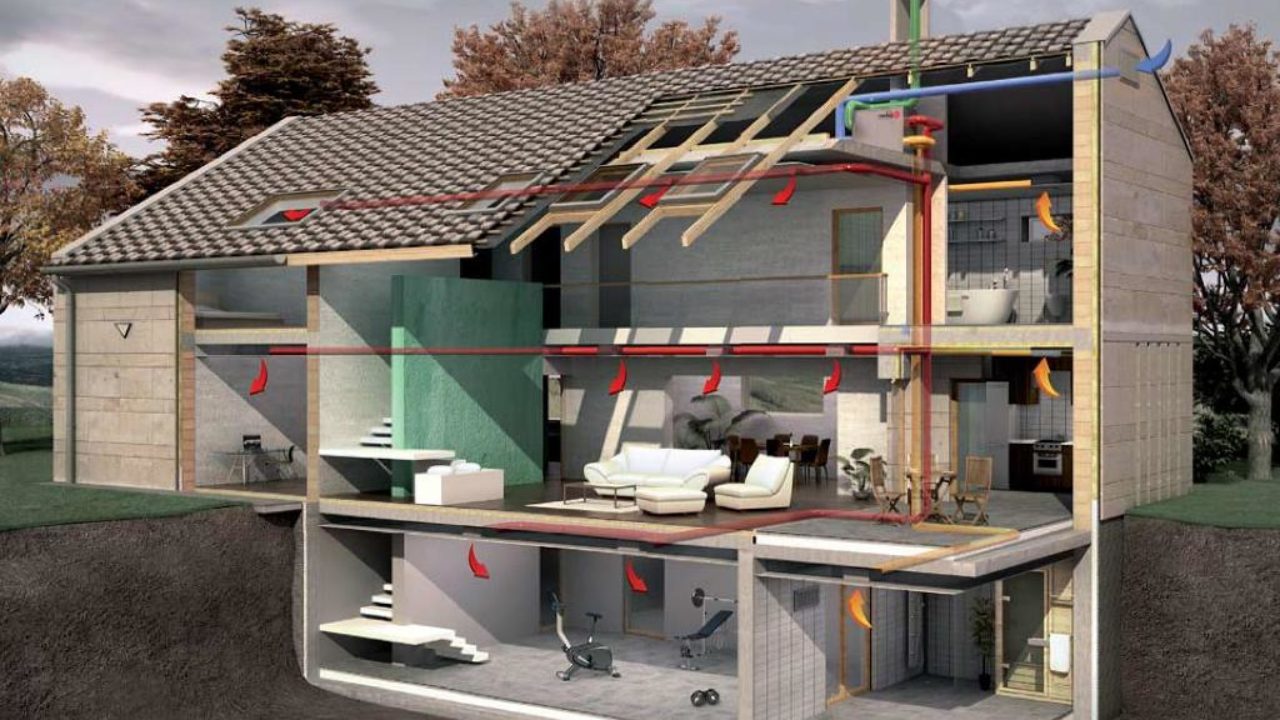

В комплекта от чертежи влиза разпределителна схема на вентилационното оборудване с детайлизация на възлите и структурна схема, чертежи на възлите, планове за разположение на трасетата и въздуховодите. Тази част от проекта включва също правила за обслужване на комуникациите и допълнителни сведения за инсталиране на вентилационната система.

Пълният пакет проектна документация е невъзможен без допълнителни сведения – сертификати, лицензи, интеграционни таблици, аксонометрични схеми и спецификации на оборудването.

Изводи и полезно видео по темата

Проектните грешки във вентилацията са подробно разгледани в следващия видеосюжет:

Основите на проектирането на вентилационна система в частен дом или вила можете да научите от видеото:

Всичко, което трябва да знаете за вентилацията само за 3 минути:

Качеството на въздуха в помещението се определя от кратността на въздухообмена. А микроклиматичните условия до голяма степен зависят от правилно съставения проект на вентилационната система. Горната информация ще ви позволи без затруднения да изберете правилната експертна фирма и да оцените предложените варианти.

Ако сте се сблъсквали със затруднения на етапа на проектиране, споделете, моля, своя опит с други потребители. Също така можете да задавате своите въпроси относно разработката и изчисляването на плана на вентилационната система в блока, разположен по-долу под тази публикация.
