Вентилационна тръба за тоалетна: за какво служи + нюанси на монтаж и свързване

Вентилационната тръба е компонент на канализацията, без който не може да се обзаведе санитарен възел. Тя е предназначена за свързване на канализационния щранг с атмосферата, предотвратява образуването на отпадъчни води и появата на неприятна миризма в санитарния възел.

Инсталирана в тоалетната стая вентилационна тръба за тоалетна предотвратява появата на разредяване в канализационната система и осигурява непрекъсната работа на водните затвори. В нашия материал ще разберем какви биват вентилационните тръби, както и ще разкажем за правилата за тяхното инсталиране.

Разновидности на вентилационните изделия

Вентилационните тръби се класифицират според конструкционния материал, използван при производството на продукта.

Класификацията разделя вентилационните тръби на 2 вида:

• метални;
• пластмасови.

Металният (чугунен) вариант може да се монтира в канализационна система, изработена от аналогичен материал. Пластмасовите изделия могат да се инсталират както в пластмасов, така и в чугунен тръбопровод.

При ремонт на вентилационни тръби се препоръчва да се заменят чугунените елементи с пластмасови аналози. Този материал е много по-издръжлив от чугуна.

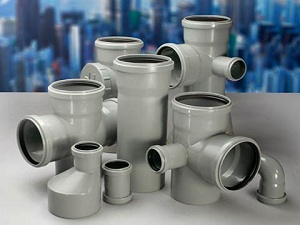

При монтаж на елемент от пластмаса се получава гъвкава канализационна вентилационна тръба, монолитно коляно или компактен преходник. Чугунените изделия не притежават гъвкавост и не се отличават с разнообразие от форми.

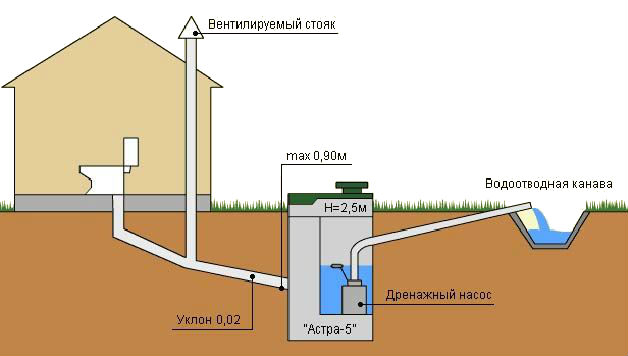

За какво се използва вентилационната тръба?

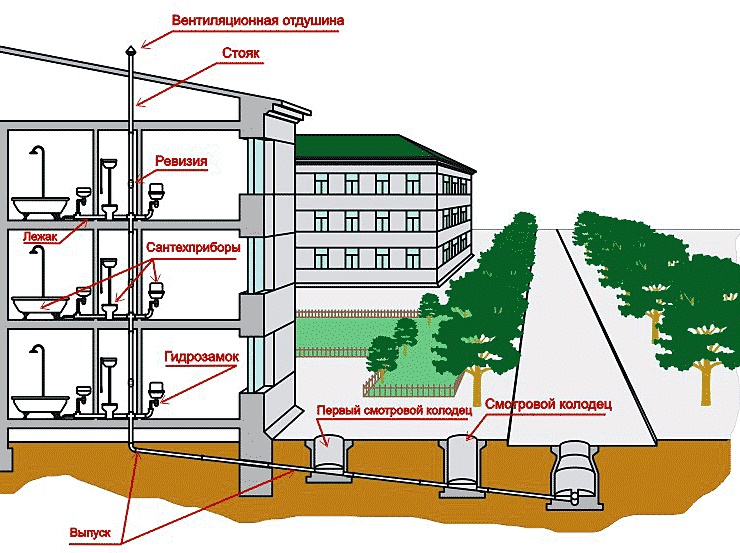

Съгласно действащите днес строителни нормативи, процесът на изграждане на канализационна система на едноетажна къща може да се извършва без вентилационна тръба. Това е свързано с незначителното количество еднократни отпадъчни води.

Ако сградата се състои от два и повече етажа или жилището е оборудвано с няколко санитарни възела, тогава за осигуряване на стабилно налягане в канализационната система се изисква вентилационна тръба. Този елемент свързва щранга с атмосферата, поддържайки стабилно атмосферно налягане дори при обемно изпускане на вода от тоалетното казанче, което провокира разредяване в отвеждащата линия.

Съгласно приетите строителни норми, в едноетажна сграда с една тоалетна минималното количество отпадъчни води, поради което инсталирането на вентилационна тръба в тоалетната не е задължително.

Ако в жилищното помещение са оборудвани няколко тоалетни стаи, тогава ситуацията се променя коренно и инсталираната на тоалетната чиния вентилационна тръба е жизнена необходимост.

Това правило важи в следните случаи:

• къщата има 2 и повече нива, които са оборудвани с канализационна система и водоснабдяване;
• диаметърът на напречното сечение на канализационния щранг – 50 мм;
• вътре в сградата има басейн или водно оборудване, което изпуска в канализацията значителен обем отпадъчни води;
• септичната яма е разположена близо до къщата, което може да бъде причина за доста неприятна миризма.

В горепосочените случаи разреждането без вентилационна тръба може да доведе до бързо изпразване на сифоните под тоалетната чиния или мивката, което ще осигури пряк контакт на «атмосферата» на септичната яма с микроклимата на помещението.

По този начин инсталирането на вентилационно изделие в канализационната система осигурява стабилно налягане в отвеждащия тръбопровод и запазва целостта на водните отпадъчни води в сифоните под специалните отвори за оттичане, които пресичат неприятния аромат на септичните ями от домашния микроклимат.

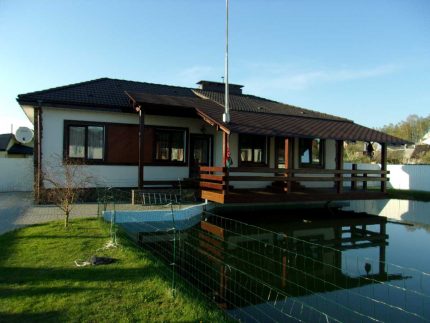

Инсталирането на вентилационна тръба е задължително, ако в сградата са обустроени 2 и повече тоалетни, които се използват едновременно от всички членове на семейството.

Изграждането на канализационна и вентилационна система с вентилационни тръби е рационално в следните случаи:

• при инсталиране на канализационен щранг в частна къща с диаметър 50 мм;
• при наличие в къщата на два и повече етажа, на всеки от които има тоалетни;
• в частна къща е оборудвано водопроводно оборудване, например басейн, генериращо мощни водни отпадъчни води;
• автономна канализационна система е разположена до жилищната къща.

Обикновено монтажът на тоалетна чиния се извършва върху канализационна тръба с типичен диаметър 110 мм. Сечението на отвора за източване в резервоара е 70 мм. По правило към банята се води тръбопровод с диаметър 50 мм. Той се свързва с щранга с напречно сечение на сифона не по-голямо от 110 мм.

От това следва, че при работа на една вана или тоалетна чиния вътрешният диаметър на щранга няма да бъде напълно запълнен.

Вентилационна тръба за тоалетна чиния е необходима в случай на едновременно използване на няколко тоалетни, когато еднократният отток може да запълни напълно сечението на канализационния тръбопровод.

Умивалник, мивка или домакински уреди (съдомиялна машина, пералня и други), свързани към канализационната система, не могат значително да променят обемите на еднократното източване.

Еднократните отпадъчни води на горепосочените уреди са незначителни, затова те не могат да повлияят коренно на ситуацията. В тези случаи вентилационната тръба се монтира към тоалетната чиния по желание на собственика на имота.

Правила и особености на инсталиране

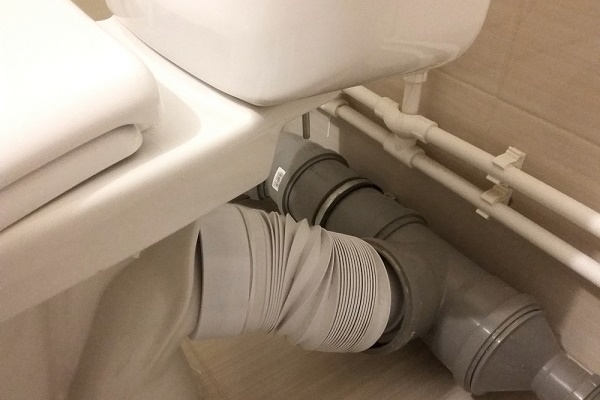

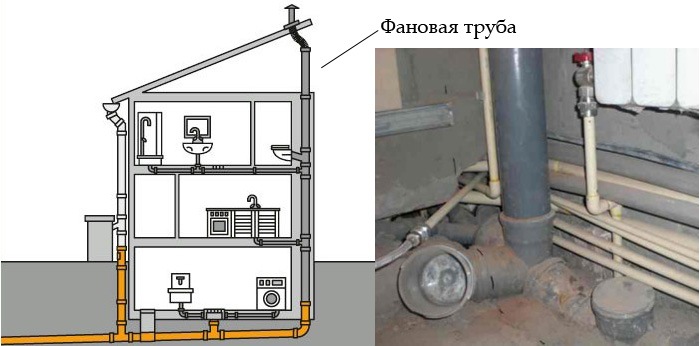

Фановите тръби се изработват от канализационни тръби с необходимия диаметър. Те служат като продължение на щранга в тоалетната и завършват с вход в специален канал, оборудван за вентилиране на канализационната система.

Често се бъркат понятията и с фанова тръба на тоалетната чиния наричат преходник (маншета, ексцентрик), който свързва санитарния прибор с разширението на канализационната тръба.

Свързването на фановата система позволява успешно да се реши актуалният проблем с появата на неприятни, резки миризми в тоалетната при пълноценна работа на канализационната и вентилационната системи. Това е свързано с малкия размер на сифоните в съвременните санитарни уреди, поради което в тях може да се образува недостатъчен запас от вода (хидрозатвор).

Ако душев трап или санитарен уред не се използва повече от 2 дни, това може да доведе до изсъхване на хидрозатвора, което ще предизвика безпрепятствено проникване на въздух от канализацията в санитарното помещение. При това фановата тръба не само ефективно засмуква въздух, но и вентилира тръбопровода на канализацията.

При издигане на топъл въздух по щранга възниква разреждане, поради което той частично попада в атмосферата през вече изсъхнал сифон.

Монтажът в частна къща на чугунена или пластмасова фанова тръба прави неприятната миризма, възникнала при изсъхване на сифона, по-малко наситена.

Съгласно строителните норми, фановата тръба трябва да се постави в топло помещение; при необходимост трябва да се направи изолация на изделието. Ако тя замръзне, изпаренията ще се разсейват недостатъчно бързо и ефективно. По тази причина още след една година употреба горната част на елемента ще се покрие със зеленикав налеп.

При извършване на монтажа на фанова тръба е необходимо да се спазват две основни правила:

1. Диаметърът на изделието трябва да бъде по-голям от диаметъра на щранга, върху който се монтира канализационната тръба (независимо от използвания при производството на тръбата материал).
2. Тя трябва да завършва на 40-50 см от края на билото на покрива, така неприятните миризми бързо ще се отстраняват в атмосферата.

Изходът на системата трябва да се намира извън жилищната зона. По-точно, вентилационната тръба за санитарното устройство (тоалетната) трябва да излиза извън санитарния възел и да се простира през тавана до покрива на сградата. В противен случай зловонните миризми от вашата септична яма ще проникнат в жилищното помещение.

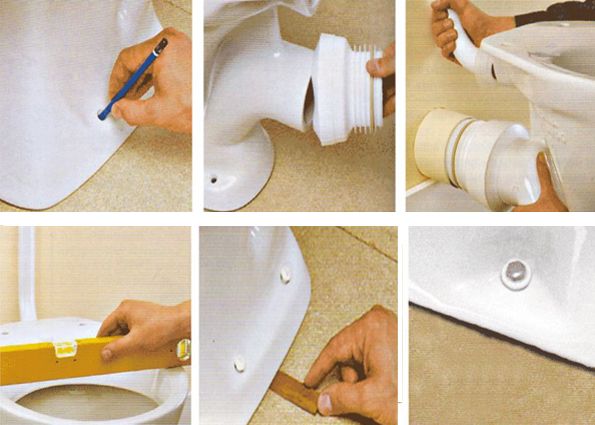

Какво е необходимо за монтаж на тоалетна?

Схемата за свързване на санитарното устройство към общата канализационна система предполага свързване на тоалетната към тръбопровода с помощта на тръби, отклонения, гофрирани или ексцентрични маншети.

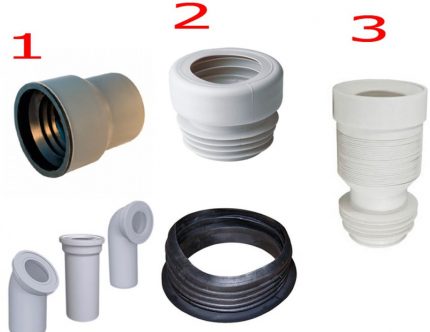

Елементите, които са необходими за свързване на тоалетната в санитарния възел – гумен маншет (2), гофра (3) и пластмасово отклонение (1). Подходящ е един, но понякога се налага да се съединят няколко.

Трябва да се има предвид, че монтажът на всеки модел тоалетна с използване на надеждни и дълготрайни маншети притежава редица изисквания:

• категорично не може да се подрязват тръбите и да се променя тяхната геометрична форма;
• гофрираните маншети могат свободно да се разтягат по дължина, както и да се извиват под необходимия ъгъл;
• ексцентричните маншети трябва да се завъртят спрямо оста, това позволява да се компенсира отклонението от съосността на свързваните помежду си пластмасови тръби.

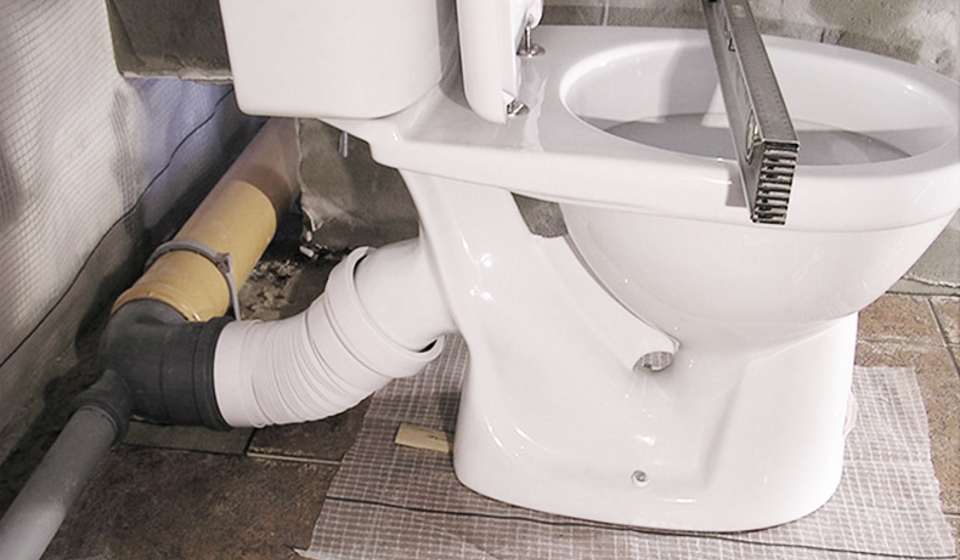

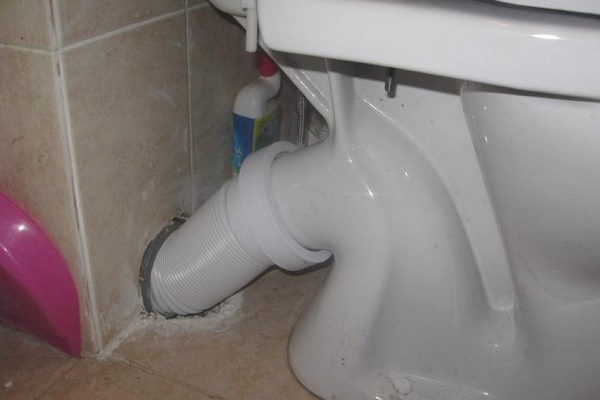

Извършването на свързване на тръбопровода с използване на гофриран маншет има своите плюсове. Това е уникална възможност за свързване на тоалетната към общата канализационна система в труднодостъпни места. В тези случаи канализацията е оборудвана с различни приемни разширения.

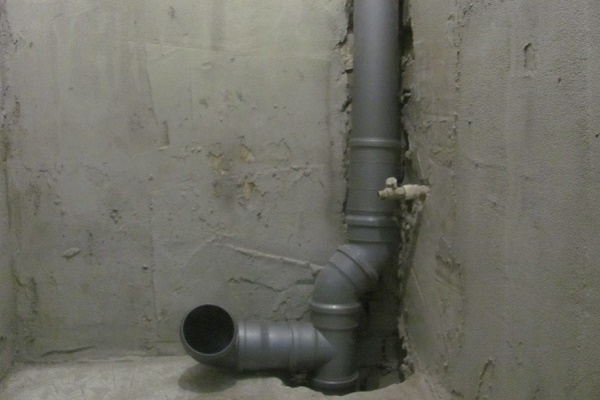

Инструкция за монтаж на щранг

При подмяна на тръбопровода в извънградска къща или апартамент първо трябва да се демонтира канализационната система. Изделията от чугун се считат за остарели, затова те трябва да се заменят с пластмасови аналози, като се спазват определени правила.

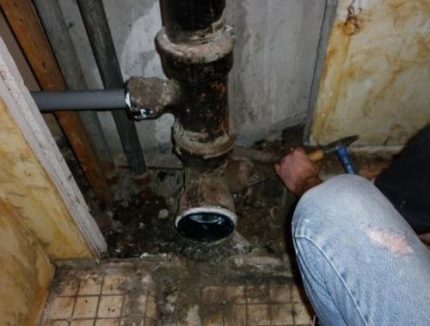

Към днешна дата в домовете от стария жилищен фонд често се извършва демонтаж на стара чугунена тръба. Пластмасовите елементи се отличават с по-добри характеристики и дълготрайност.

Демонтажът се извършва чрез изключване на канализационния щранг с последващо отделяне на всички елементи на конструкцията. Преди подмяна се препоръчва да се използва консултация със специалисти, което ще позволи да се разбере дали подмяната на елемента на чугунения щранг с пластмасов няма да доведе до неприятни последици, изразени в понижаване на показателя за якост и надеждност на канализационната система.

Новата тръба се монтира от долната точка на твърдост, намираща се в областта на главния щранг. Монтажът в извънградска къща започва от участъка, на който се намира фундаментът на сградата. В носещите конструкции трябва да се пробият отвори, след което се монтира тръба с диаметър 110 мм и се закрепва с хомоти. След монтажа на санитарното устройство към него се подвежда специално отклонение.

При инсталиране на щранга трябва да се използват изключително метални скоби, които ще осигурят надеждност на конструкцията и ще позволят да се намалят отклоненията от линиите на маркировка, които възникват в процеса на сглобяване.

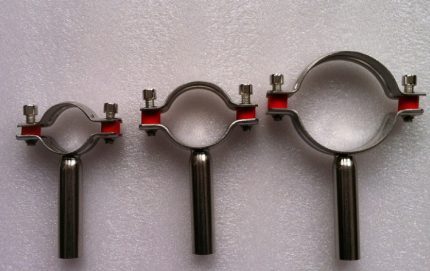

Металните скоби, които се използват при инсталиране на вентилационната тръба, осигуряват здравина на тази конструкция и позволяват регулиране на свързаните помежду си елементи.

Шпилката на металната скоба се отличава с функционална винтова структура, която позволява прецизно регулиране на свързаните елементи.

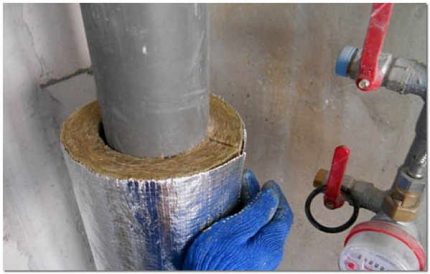

Топлоизолация и шумоизолация на тръбата

При монтажа на пластмасови елементи не трябва да се забравят важните мерки за защита на системата – шумоизолация и топлоизолация на тръбата. Топлоизолацията се осъществява с помощта на тръбна обвивка от пеноизол, която се поставя отвън.

За обезпечаване на шумоизолацията на системата, мястото на контакт между плочата на междуетажното препокриване и тръбата се запълва с монтажна пяна или друг уплътняващ материал.

Вентилационната тръба се обвива с уплътняващ материал с отлични шумоизолиращи качества. Благодарение на това вибрацията от преминаването на отпадъчни води по тръбата не преминава към стените на къщата.

Шумоизолацията на вентилационната тръба може да се осъществи с използване на минерална плоча или специална монтажна пяна. По-често се прилага монтажна пяна, която е по-лесна за приложение, но в случай на демонтаж на конструкцията, тя няма да позволи тя да бъде сглобена отново.

Обратен клапан за вентилационни системи

В процеса на монтажа вентилационната тръба се въвежда в предварително подготвен вентилационен канал. Ако проектът предвижда наличие на минимален брой вентилационни щрангове, то изходът за тоалетната се извежда хоризонтално към стената, без да влошава интериора на санитарния възел.

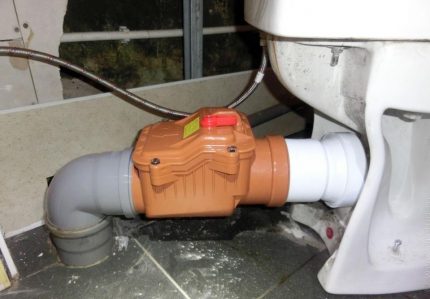

Особено внимание заслужава важният елемент на системата – възвратният клапан, в чиито функции влизат:

• предотвратяване връщането на отпадъците от жизнената дейност обратно в тоалетната;
• клапанът не допуска проникването на гризачи в канализационната система;
• коригиране на ситуацията в случай на неправилен наклон на тръбата;
• препятстване връщането в тоалетната на механични примеси;

Ако се извършва вътрешен монтаж на възвратния клапан, тръбата трябва първо да се почисти и внимателно да се обезмасли. След това се монтира специална вложка – тя трябва да се закупи предварително, тъй като не е включена в комплекта с възвратния клапан.

При инсталирането на клапана трябва да се има предвид, че разположението му трябва да бъде срещуположно на връщания поток, като клапите се завъртат към страната на санитарния елемент.

Инсталирането на възвратния клапан може да се осъществи на различни места в канализационната система. Вътрешният монтаж изисква предварителна подготовка и известно пространство.

При монтажа на клапана не трябва да се използват смазочни или силиконови средства, дори ако те са предназначени за канализационни системи. Процесът на инсталиране трябва да се осъществява изключително на сухо.

Ако канализационната тръба е с типичен диаметър 110 мм, тогава монтажът на клапана предполага използването на специален адаптер. Ако се планира свързване със сива тръба с отрязан раструб, клапанът се монтира в тръбата.

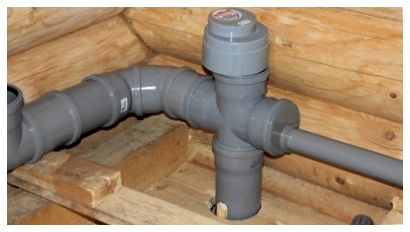

Цилиндричният възвратен клапан с капак трябва да се монтира в отвеждащата тръба непосредствено след монтажа на санитарното устройство в санитарния възел.

При изпускане на водата в тоалетната чиния, капакът на клапана се отваря, след което се затваря автоматично посредством пружина от неръждаема стомана. Благодарение на тази конструкция капакът не се отваря отвън от фекални маси, което изключва тяхното връщане обратно в тоалетната чиния.

Херметичността на съединението на клапана с канализационните тръби се постига с помощта на гумени пръстени. Клапанът има голям експлоатационен живот (над 50 години).

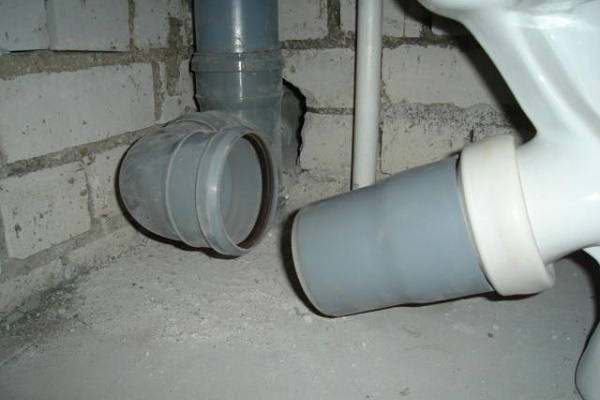

Свързване на тоалетна без гофрирана тръба

Ако собственикът е решил при свързването на санитарното устройство да не използва гофра, трябва да се спазват основните правила: необходимо е да се използва преходник или патрубка, свързването на тоалетната чиния към преходника се осъществява по различни начини в зависимост от изпуска на санитарното устройство.

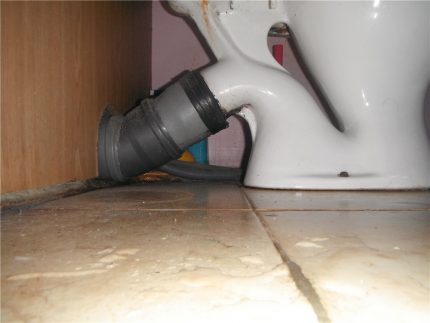

Глаткият твърд маншет представлява важен елемент, който се използва за свързване на санитарното устройство от всякаква модификация без използване на гофра.

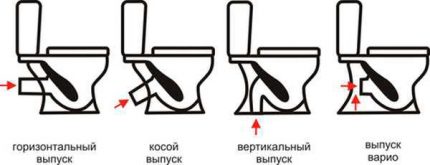

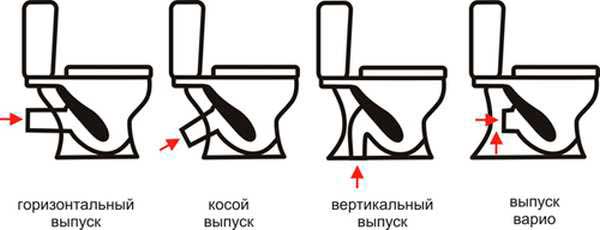

В зависимост от вътрешната конструкция тоалетните чинии се класифицират в 3 вида, които се различават и по особеностите на монтажа и свързването:

• Санитарно оборудване с кос изпуск. Монтажът на санитарното устройство се извършва в тръба под ъгъл 90 градуса.
• Санитарно оборудване с вертикален изпуск. Монтажът на санитарната техника се извършва в пода.
• Санитарно оборудване с хоризонтален изпуск. Монтажът на уредите се осъществява в канализационната тръба хоризонтално или с лек наклон.

В случай, че изпускът на санитарната техника и входът на канализационната мрежа не съвпадат, тогава трябва да се монтират огънати под необходимия ъгъл преходни тръби или да се избере оптималният модел тоалетна чиния.

Санитарните устройства за тоалетна стая могат да имат различен вид изпуск – кос, хоризонтален (прав), вертикален. Първият вариант се използва широко през миналия век, но днес хоризонталният го измества.

Преди да изберете оптималната конструкция, трябва да разгледате особеностите на монтажа на санитарното оборудване от всеки вид.

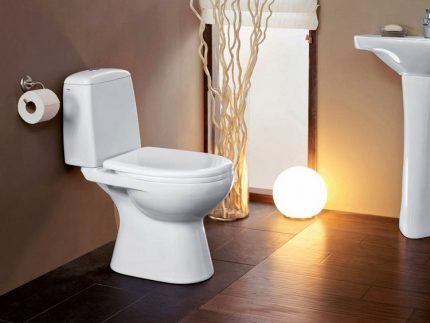

Монтаж на тоалетна с вертикално изпускане

Подобни модели санитарна техника се използват широко в страните от Европа. Това се дължи на факта, че в санитарното оборудване е вграден вертикален изпускателен патрубок и сифон, разположен в купата на санитарния уред. Удобната конструкция позволява да се извърши монтаж на уреда на произволно разстояние спрямо стената.

Монтажът на санитария с вертикален изпуск се осъществява сравнително просто:

• извършва се маркировка на пода на тоалетната стая;
• по маркировката се монтира винтов фланец, оборудван със специален фиксатор;
• канализационната тръба се монтира в отвор с кръгла форма, разположен в центъра на фланца;
• на предварително монтирания фланец се монтира тоалетната чиния, след което тя се завърта до пълното фиксиране на оборудването.

Изпускателният накрайник е оборудван с уплътнителен пръстен. Благодарение на наличието на този елемент, накрайникът автоматично се притиска плътно към канализационната тръба. Повече за свързването на санитарното изделие с вертикален изпуск четете тук.

Тоалетните чинии с прав (вертикален) изпуск в пода се монтират с помощта на специални части. Развръзката на канализацията обикновено е разположена под таваните, а тръбите не изискват наличие на стени и прегради.

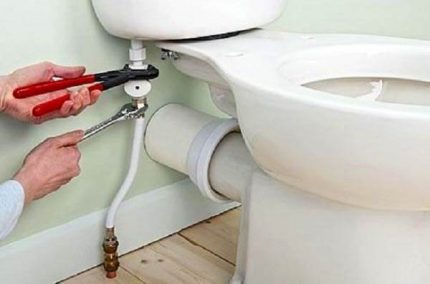

Монтаж на санитарно оборудване с хоризонтално изпускане

Свързването на моделите тоалетни чинии с прав (хоризонтален към пода) изпуск е актуално за условията в нашата страна. Това е свързано с факта, че санитарният възел е обвързан с определена стена на тоалетната стая поради специфичното разпределение на канализационните тръби в типичните руски къщи.

Тъй като изпускът при тези модели е насочен назад, той се намира в задната част на изделието. Изпускателният накрайник се прикрепя към тръбата с помощта на уплътнителна маншета.

Схемата за свързване на съвременното санитарно устройство с хоризонтален изпуск в санитарния възел на апартамент или къща включва шест основни етапа.

При монтажа трябва да се обърне особено внимание на закрепването на санитарното оборудване към пода на санитарния възел. Краката на чашата на санитарията с хоризонтален изпуск имат специално пробити отвори, предназначени за надеждно фиксиране на тоалетната чиния към пода.

Свързването на санитарното оборудване с прав изпуск завършва с процес на инсталиране, по време на който се използват винтове и дюбели. Закрепването трябва да се извършва внимателно, тъй като в случай на силно „затягане“ на винта може да се повреди целостта на повърхността на санитарния фаянс.

Монтаж на санитарно оборудване с косо изпускане

Процесът на инсталиране и свързване на санитарното оборудване с кос изпуск се изпълнява поетапно:

1. Преди свързването на санитарията към канализационната система, изпускът на устройството с разположените отвътре канали трябва да се намаже със смес от мениж с олио (или с уплътнител).
2. Отгоре трябва внимателно да се навие смолен фитил. Крайчето на израстъка с дължина 0,5 см трябва да остане свободно, тъй като краищата на фитила могат да попаднат в отвора и да предизвикат запушване.
3. Навитият смолен фитил се намазва с мениж.

След това се извършва монтаж на тоалетната чиния, в процеса на който изпускателният израстък се фиксира в муфата на канализационната тръба.

Свързването на тоалетна с косо изпускане може да служи като нагледно помагало за самостоятелен монтаж на оборудването. Може да се вреже директно в щранга или да се свърже с канализационната тръба.

Монтаж на санитарно оборудване с косо изпускане – по-прост процес поради липсата на фиксирана точка за свързване на определено място. Ако при изграждането на канализационната система изпускателният муфа е разположен неточно, това не се счита за проблем.

Особености на ремонта на вентилационни системи

Монтажът на вътрешната канализационна система се извършва „в муфа“. Това значително улеснява процеса на инсталиране и демонтаж на всички елементи на тръбопровода.

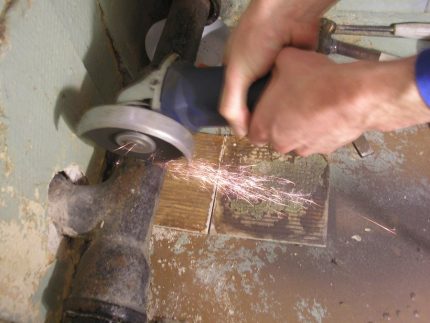

Ремонтни работи са необходими при физическо увреждане на фановата или канализационната тръба. Благодарение на отличния показател на твърдост (съпротивление на тръбите на огъване – 80 MPa) и дългия експлоатационен живот на пластмасата (до 60 години), има малка вероятност за физическо увреждане на тръбите.

При извършване на ремонт на фанови тръби майсторът трябва да вземе предвид следните правила:

• краят на фановата тръба се разполага по такъв начин, че да осигури ефективно разсейване на неприятната миризма;
• диаметърът на тръбата трябва да бъде същият или по-голям от щранга, върху който се извършва монтажът;
• тръбата се полага в топли помещения, а монтажът завършва в студена зона, тъй като разликата в температурите предизвиква разлика в налягането в различни участъци на тръбата.

Ремонтните работи включват присъединяване на фановата тръба към канализационния щранг. Едновременно на други щрангове се извършва монтаж на вакуумни клапани – уплътнители от гума, снабдени с пружини.

Смяната и ремонтът на фановите тръби трябва да се извършват по проектна документация, като се вземат предвид правилата за монтаж на щранговете в канализационната система

По време на работа канализационната система създава вакуум в клапана, в резултат на което той се отваря и засмуква въздух от помещението. След стабилизиране на налягането в щранга специална пружина автоматично затваря обратния клапан, предотвратявайки излизането на неприятна миризма в атмосферата.

Изводи и полезно видео по темата

Видеоклиповете са полезни за общо разбиране на работата на канализационната система в дома.

Роля на фановата тръба в канализационната система и принцип на работа на вакуумните клапани:

Смяна на чугунена тръба за тоалетна с пластмасова:

Как самостоятелно да смените тройника:

Разбрахме какво представлява фановата тръба и каква е нейната роля в системата за канализация и вентилация. Можете да се заемете с обустройството ѝ самостоятелно, но ако възникнат затруднения с монтажа или изчисленията, по-добре се обърнете към специалисти.
