Сензор за теч на вода: как да изберем и инсталираме система “анти-наводнение” със собствени ръце

Повредата на санитарното оборудване е една от най-честите причини за течове. Съгласете се, да бъдете виновник за наводнение и в същото време негова жертва е неприятно и скъпо от финансова гледна точка.

Навреме монтираната система “анти-наводнение” ще помогне да се избегне катастрофа дори в случай на повреда на тръби и нарушаване на целостта на водния кръг. Преди да инсталирате датчика за теч на вода със собствените си ръце, е необходимо да се запознаете с устройството на механизма и особеностите на работа на различните модели.

Ще ви разкажем за конструктивните особености и принципа на действие на уреда. Ще обясним реда за сглобяване на защитната система и свързване на контролера. Илюстрирани фотоинструкции и тематични видеоклипове ще ви помогнат да изберете уред и да извършите инсталацията му самостоятелно.

Принцип на работа на системата против теч

Принципът на работа на всяка стационарна система «антитеч» се основава на разликата между електропроводимостта на водата и въздуха. Основата на всеки датчик е обикновена двойка електроди.

Ако върху тях попадне вода, съпротивлението намалява и настъпва късо съединение на електрическата верига. Информацията за късото съединение постъпва в контролера, където се извършва декодиране на импулса и обработка на информацията.

След това контролерът подава своя сигнал за затваряне на електромагнитния клапан, разположен на щранга, директно на самия вход.

Входният кран ще бъде затворен, докато не бъде установена и напълно отстранена причината за теча. След извършване на прости манипулации с контролера работата на системата ще бъде възобновена.

Стационарната система работи автономно и изисква намеса само в случай на откриване на теч и отстраняване на неизправности.

След попадане на влага върху електрода се получава затваряне на веригата, сигнал за който се предава на контролера. Времето за затваряне на електромагнитния клапан варира между 2-30 секунди и се определя от типа на избраната система за защита (+)

Класификация на системите за защита от течове

Системите „антипротечка“ се класифицират по следните основни признаци:

1. По броя на крановете с електрическо задвижване в комплекта.
2. По начина на информиране за теч.
3. По начина на обмен на информация между датчиците и контролния блок.

Като правило броят на крановете с електрическо задвижване в комплекта трябва да бъде поне два. Това е свързано с факта, че крановете трябва да се монтират на щранговете за студена и топла вода. Броят на крановете, в зависимост от избраната система, може да бъде увеличен.

Типове модели по начин на известяване

Съществуват следните начини за информиране за теч:

• индикация на дисплея на контролера;
• индикация на дисплея, придружена със звукови сигнали;
• звукова сигнализация, индикация и изпращане на съобщение.

Предаването на съобщения е възможно, ако системата е оборудвана с GSM-предавател. В този случай се изпраща SMS-съобщение на телефонен номер, който е записан в паметта на устройството.

Въвеждането на телефонния номер се извършва от дистанционното управление. При свързване на системата към интернет има възможност за изпращане на съобщения чрез GPRS-връзка.

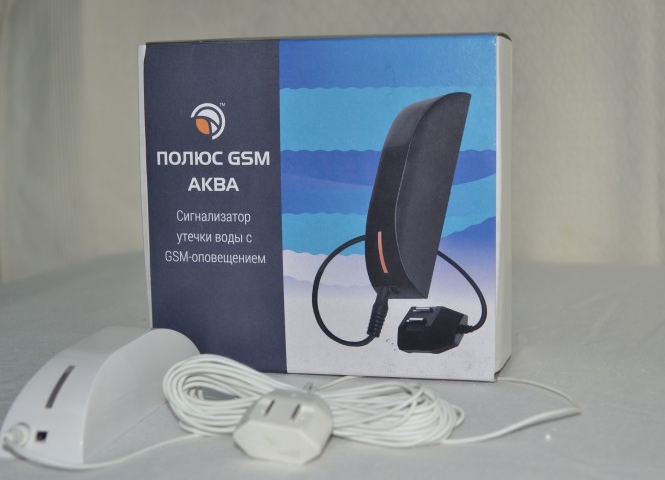

Магнитоконтактен датчик е оборудван с функция за GSM-известяване до 6 телефонни номера. Благодарение на това всички жители на къщата или апартамента ще бъдат почти едновременно уведомени за теча.

Информацията, която се показва на контролния панел, зависи от модела. Най-често се показва информация за наличие на течове, състояние на датчиците, ниво на заряд на акумулаторите и батериите.

Проводни и безжични датчици

Сигналите от сензорите за теч на вода могат да се предават на контролера както по проводници, така и по радиоканали. Поради това се приема да се разграничават жични и безжични системи, насочени към предотвратяване на наводнение.

В жичните системи за предаване на информация към сензора се подава напрежение до 5 V. В случай на суха повърхност, токът отсъства поради голямото съпротивление между контактите. В резултат на въздействие на влагата се получава намаляване на съпротивлението и увеличаване на тока.

По проводниците към електродите на сензора се подава малко напрежение, но поради високото съпротивление между контактите токът отсъства. При въздействие на влага съпротивлението пада и веригата се затваря.

За изключване на фалшивите задействания трябва да се зададе минимален праг на тока, при който контролерът ще затвори електромагнитните клапани.

Това е свързано с факта, че съпротивлението между контактите намалява при образуване на пара или разпръскване на вода, но неговата стойност остава достатъчно висока и не достига минималните стойности, както при теч.

Във всеки безжичен сензор има схема за сравнение на тока, която се задейства при достигане на зададената стойност. Специален предавател постоянно измерва съпротивлението на контакта и при наводняване незабавно изпраща радиосигнал за тревога към приемника. Приемникът и предавателят се настройват на една честота.

Специален предавател отчита нарастване на съпротивлението на контактите на сензора и подава радиосигнал за тревога, който се приема от радиоприемника на блока за управление.

Сигналът на предавателя се модулира, за да се избегнат фалшиви задействания поради електромагнитни смущения.

Всеки от производителите прилага собствени принципи на модулация. Поради това безжичните сензори за контрол на теч на вода не могат да бъдат използвани в други системи за контрол на течове.

Типова комплектация на защитната система

Най-голяма популярност сред потребителите получиха следните системи за сигнализация за течове, работещи по еднакъв принцип:

• Нептун;
• Аквасторож;
• Gidrolock.

В представените системи се прилагат сферични кранове с електромагнитен или електромеханичен клапан с диаметър ½, ¾, 1 инч. Устройствата не само осигуряват затваряне на крана, но и информират за теч.

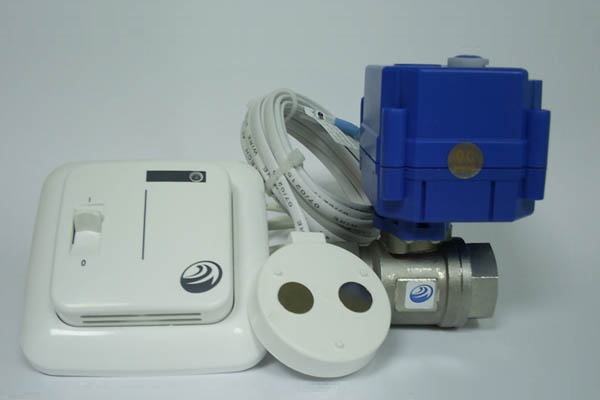

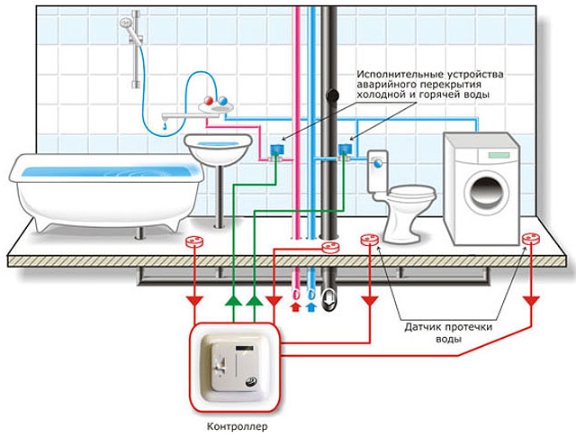

Всяка типова система за сигнализация за течове се състои от следните стандартни компоненти: контролер – блок за управление (1), сферичен кран с електрозадвижване (2), сензори (3) (+)

Системите за теч на вода могат да бъдат интегрирани с системите «Умен дом».

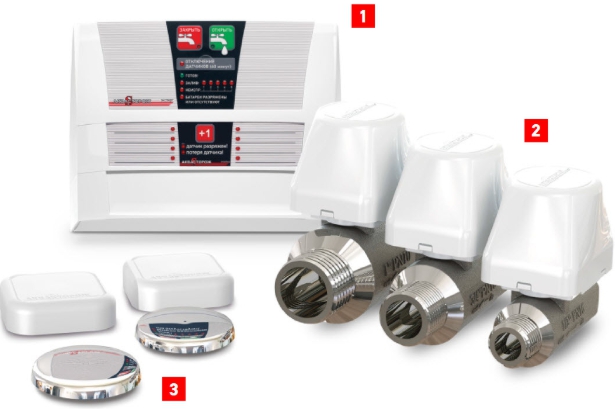

В комплекса за защита от теч влизат:

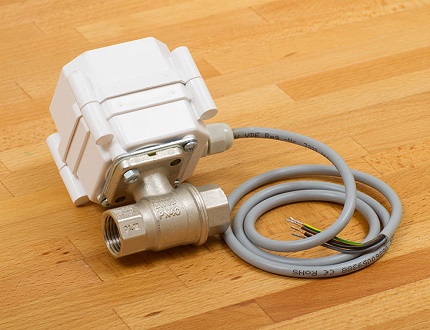

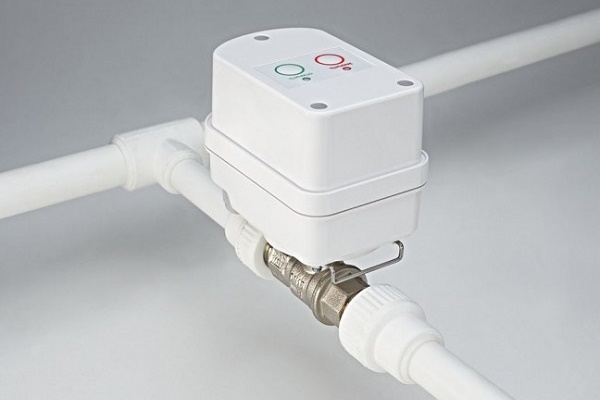

1. Сферични кранове, снабдени с електрозадвижване. Те са предназначени за пълно или частично блокиране на водоснабдителни или отоплителни кръгове при евентуален теч. Устройството се монтира непосредствено след входните вентили.

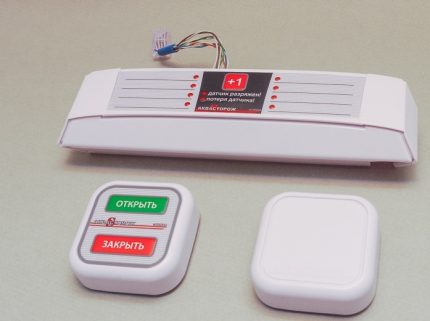

2. Контролер, който представлява блок за управление. Предназначен е за изпълнение само на една операция – затваряне на крана с електрозадвижване след получаване и обработка на сигнал от един от сензорите. Освен това контролерът отговаря за известяване за теч и захранване на сензорите. Контролерът може да бъде инсталиран на всяко удобно, но достъпно място.

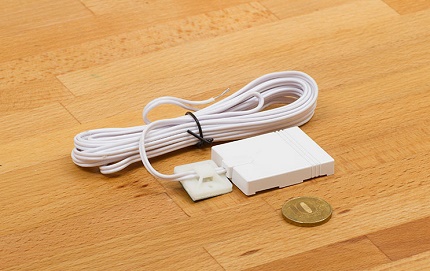

3. Сензори за теч. При попадане на влага те подават сигнал за теч. Включват се изключително към безопасни източници на енергия. Сензорите се инсталират на места, които най-често са застрашени от течове: под душовите кабини и мивките, зад тоалетните, до пералните машини, на местата за свързване на гъвкави маркучи и т.н.

Сензорите могат да бъдат автономни, както в системата Gidrolock, така и енергозависими, както при по-евтината защита «Нептун».

В системата за сигнализация за теч се прилагат сферични кранове с електрозадвижване. Единственият недостатък е, че подобни устройства са необходими както за топла, така и за студена вода, тъй като системата не реагира на температурата на протичащата течност.

В автономните водоснабдителни системи функцията на крана с електрозадвижване може да бъде изпълнявана от помпа, която се изключва след получаване на сигнал от сензора за теч. Но и в този случай не е желателно да се пренебрегва инсталирането на сферичен кран, снабден с електрозадвижване.

Дори ако помпата се изключи и подаването на вода от сондаж или кладенец спре, то при липса на спирателен входен сферичен кран няма да бъде осигурена пълна защита на системата от теч.

Това се дължи на факта, че в неизправната система може да постъпва вода от хидроакумулатора. Ето защо инсталирането на «управляем кран» се счита за необходимост.

Правила за извършване на монтаж на системата против наводнение

Основното предимство на всяка съвременна система за защита от течове се състои в простотата на сглобяване и бързината на извършване на монтажните работи. Придобивайки система за предупреждение на наводнение, вие получавате нещо като конструктор, отделните части на който се съединяват с помощта на специални съединители.

Същественото предимство на фабрично произведените системи за сигнализация за теч и аварийно наводнение се състои в простотата на сглобяване и инсталиране на компонентите (+)

Работите по монтажа на системата трябва да започнат с изготвяне на подробна схема, на която ще бъде ясно посочено мястото на всяка от съставните части. След разработване на плана е необходимо да се провери дължината на проводниците и да се определи дали тя е достатъчна за свързване на сензорите и крановете към контролния блок.

Монтажните работи се извършват в следния ред:

1. Очертаване на участъците, на които е предвидено инсталирането на контролера, крановете и сензорите.
2. Прокарване и свързване на монтажните проводници.

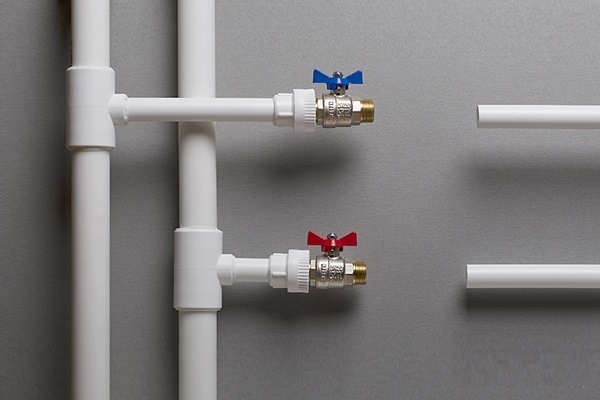

3. Врязване на сферични кранове, оборудвани с отсечни клапани с електромеханично или електромагнитно задвижване.
4. Монтаж на сензори за теч.
5. Инсталиране на контролния блок (контролера).
6. Свързване и проверка.

Един от най-сложните моменти при инсталирането на защита от течове е врязването на сферичните кранове. Грешка при врязването на крановете може да осуети всички усилия.

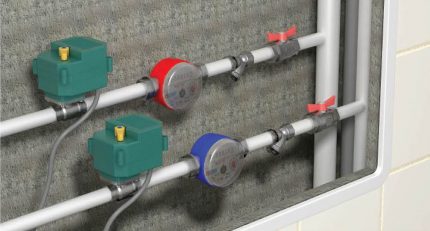

Врязване на сферичен кран

Преди провеждане на работите трябва да се затворят крановете, разположени на входовете на щранговете за студена и топла вода. След това, непосредствено зад крана, трябва да се разреже тръбопроводът и внимателно броячите за топла и студена вода – пломбите трябва да останат неповредени.

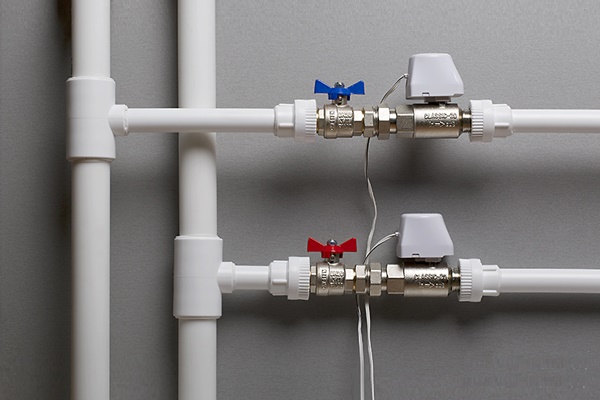

След това, към крана или към предварително монтирания сгон трябва да се прикачи клапанът на системата. Сега остава да се върне броячът и да се свържат на мястото им предварително свалените тръби.

Сложността на провеждане на работите зависи от вида тръби на водопроводната или отоплителната система. Най-лесно се работи с металопластични тръби – достатъчно е да се свържат елементите и да се притиснат с помощта на контрагайка.

Сферичните кранове могат да се разполагат и след измервателните възли, но тогава участъкът от входния вентил до крана с електрозадвижване остава без контрол.

Ако водопроводът или отоплителната система са изпълнени от полипропиленови тръби, може да замените сложното запояване с използване на специални разглобяеми муфи, които се използват за ремонтни цели.

След монтажа на крановете те трябва да се свържат с отделен захранващ кабел към разпределителната кутия на контролера, която осигурява захранване на спирателния възел.

Инсталиране на датчици за теч на вода

При монтажа на сензори за теч на вода със собствените си ръце не би трябвало да възникнат никакви трудности. Сензорите трябва да се разполагат на места с висок риск от течове:

• под душ кабините и ваните;
• зад мивките и умивалниците;
• до тоалетните, пералните и съдомиялните машини.

Ако подът има наклон, сензорът трябва да се монтира на най-ниското място.

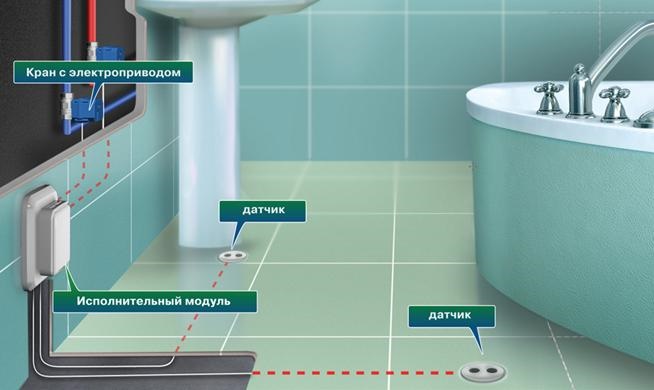

Съществуват две схеми за разположение на сензорите:

• вътрешна;
• подова.

Производителите препоръчват да се даде предпочитание на вътрешното разположение на сензорите, при което устройствата се вграждат в плочките или друго подово покритие.

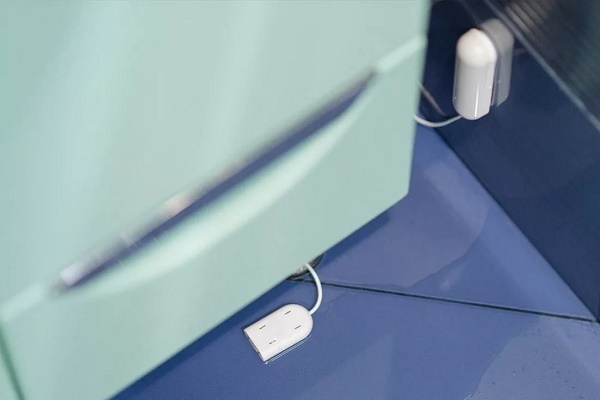

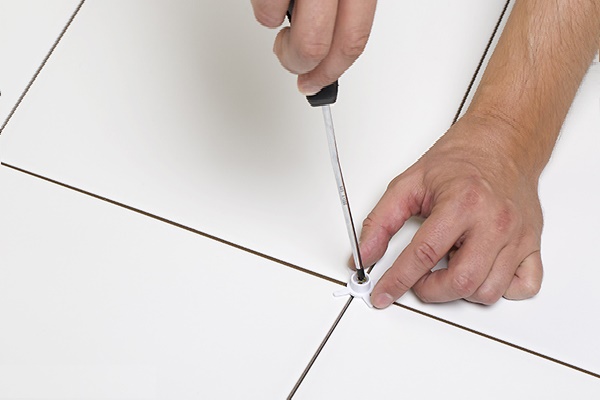

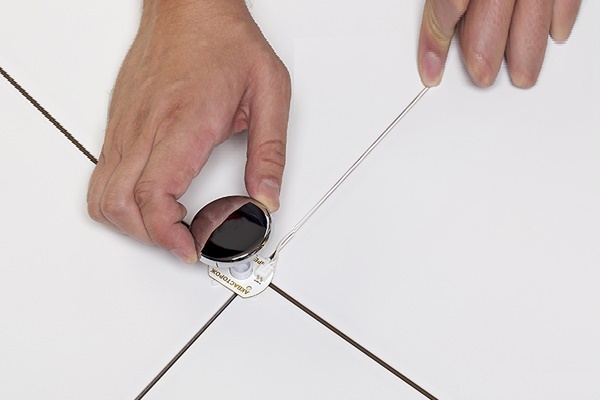

Вътрешно разположение. Контактните пластини на сензора трябва да се изведат навън и да се разположат на 3-4 мм над нивото на пода. Такова разположение ще изключи фалшиво задействане на системата при мокро почистване или случайно разпръскване на вода. Проводникът към сензорите се прокарва във водоустойчива гофрирана тръба.

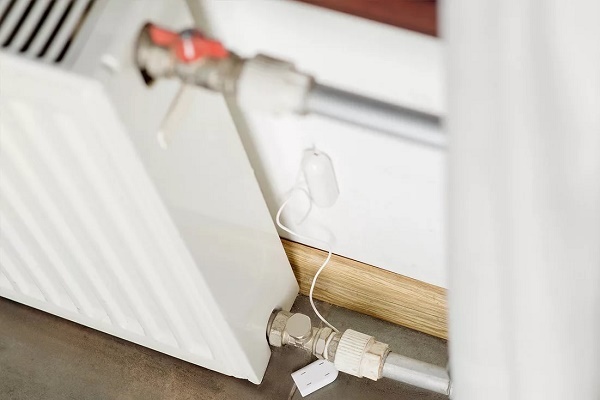

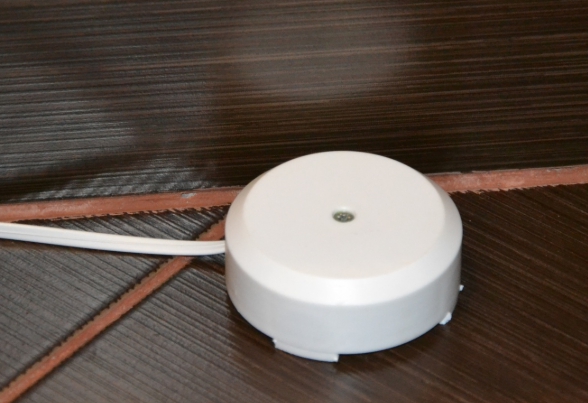

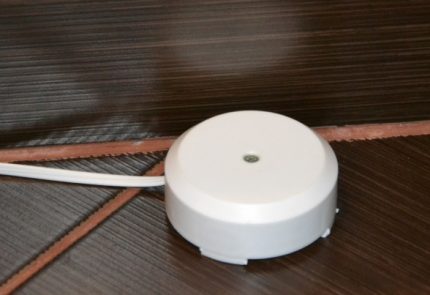

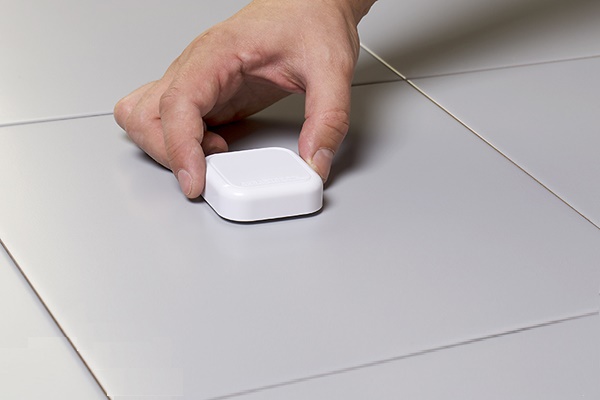

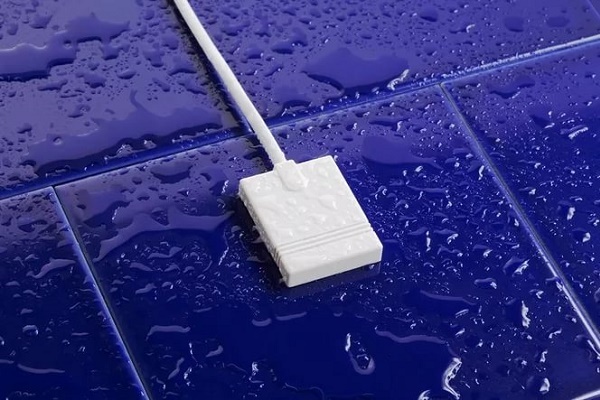

Външно разположение. Сензорите се поставят директно на пода с контактите надолу. Корпусът на сензора може да се фиксира с помощта на строително лепило или двустранна лента.

Външното разположение на устройствата най-често се прилага, ако системата за контрол на течове се монтира след завършване на довършителните работи и инсталирането на санитарното оборудване.

При външен монтаж на сензора той трябва да се разположи с пластините надолу и да се фиксира с помощта на строително лепило или лента. Сензорът трябва лесно да се сваля за обслужване.

Монтажът на сензор за теч на вода със собствените си ръце ще предизвика още по-малко трудности, ако в системата са предвидени безжични сензори.

В този случай няма да се налага да се притеснявате за естетическата страна на въпроса, не е необходимо да дълбаете стените и пода или да маскирате проводниците в перваза. Безжичният сензор лесно се монтира на всяка повърхност, тъй като е оборудван с крепежни елементи.

Правила за монтаж на контролера

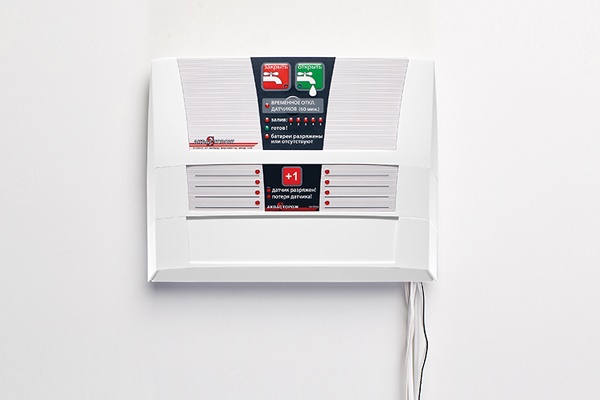

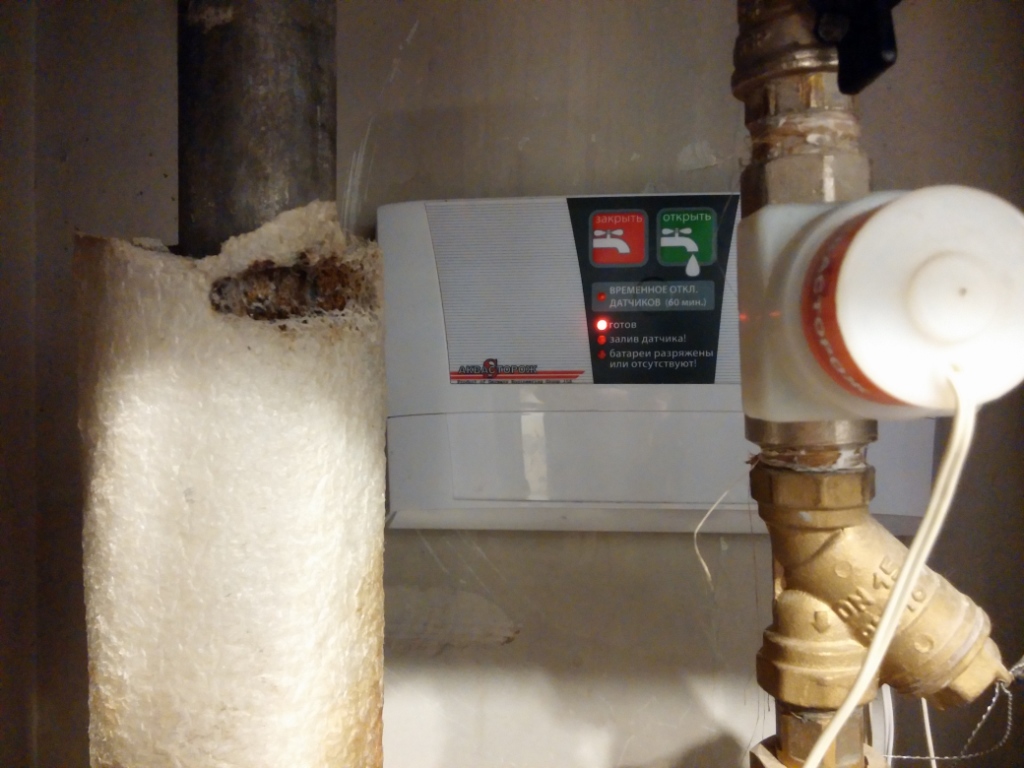

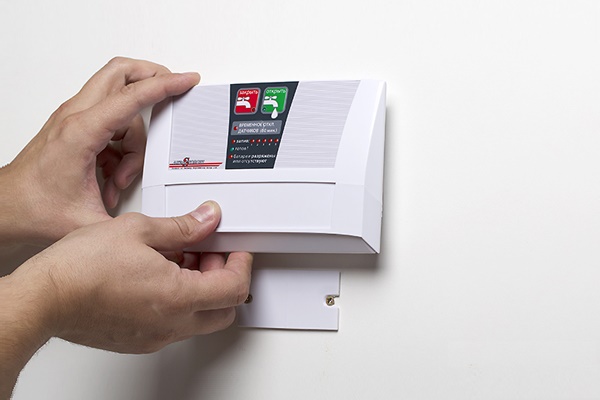

Контролерът трябва да се разполага на удобно за обслужване място. Най-добре е да се разположи контролерът близо до спирателните вентили, може да се закрепи на стената с помощта на скоби или да се скрие в ниша.

Имайте предвид, че захранването на блока за управление се осигурява от силовия шкаф, поради което към контролера трябва да бъдат подведени фаза и нула.

Контролерът може да бъде инсталиран практически на всяко удобно място, но най-добре е да се постави близо до електрическото окабеляване и спирателните вентили, така ще трябва да се прокара по-малко кабел.

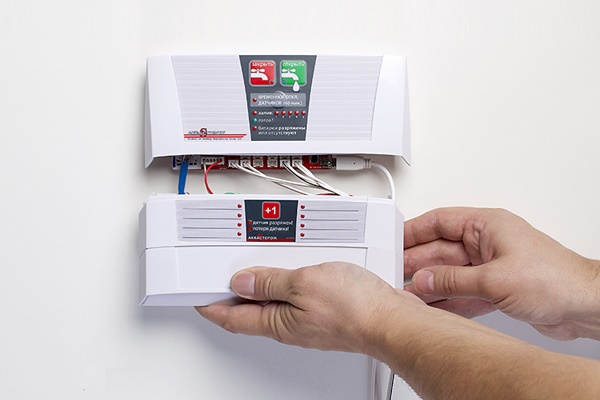

След закрепването на контролера може да се извърши свързването му към електрическата мрежа и да се осъществи свързване на електроуправляемите клапани.

Свързването на проводниците се извършва чрез специални клемни съединители, номерирани и обозначени за удобство при монтажа. На контролера и в инструкцията е посочено ясно къде и кой проводник трябва да бъде свързан.

Остава да се свържат в съответните гнезда сензорите за теч на вода и монтажът на системата може да се счита за завършен. Ако стандартната дължина на проводника не е достатъчна, трябва да се извърши удължаването им. Производителите гарантират работа на системата дори в случай, че сензорът е отдалечен от блока за управление на 100 м.

Проверка на работата на системата

След натискане на бутона за включване контролерът ще извърши диагностика и ще потвърди готовността за работа със зелен индикатор. Преди да поверите безопасността на дома си на системата, не е излишно да извършите нейната диагностика.

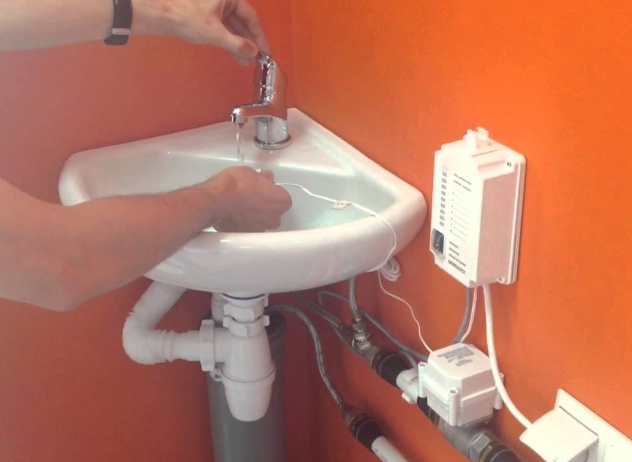

За целта е достатъчно да намокрите пластината на един от сензорите с вода. Ако системата работи правилно, ще чуете звуков сигнал, индикаторът ще започне да свети или да мига с червена светлина, а електрическите клапани ще спрат подаването на вода.

След попадане на вода върху контактите на сензора, контролерът подава шумов и звуков сигнал, като едновременно с това за секунди затваря електромагнитните клапани.

За отключване на системата сензорът трябва да се избърше насухо и да се постави на място. Захранването на контролера трябва да се изключи и да се включи отново. След извършване на самодиагностика системата за контрол на течовете на вода отново е готова за работа.

Как да изберете защита против наводнение

По своята ефективност евтините и скъпите устройства са практически еднакви, с изключение на фабричните дефекти, които могат да бъдат във всяка система. Всеки от производителите представя своя продукт, но това е само реклама и нищо повече.

В системата за защита от течове с лого Gidrolock комплектната доставка предвижда наличие на 3 сензора, като могат да се включат още 40 сензора без инсталиране на допълнителни блокове.

Комплексите защита Аквасторож първоначално се комплектуват с 4 сензора и могат да се включат още 10. Ако се инсталират допълнителни блокове, броят на сензорите може да се увеличи до 375.

В комплекта на системата Нептун има само 2 сензора, останалите трябва да се закупят отделно. При това без инсталиране на допълнителни блокове системата може да поддържа не повече от 10 сензора за теч на вода.

Безжичната система от сензори значително увеличава цената на системата, затова ако сте доволни от жичната система, по-добре е да предпочетете нея. Също така цената на системата се увеличава при наличие на възможност за инсталиране на допълнителни кранове.

Както разбрахме, за ефективна работа са необходими не повече от 2 топкови крана с електромагнитни клапани, монтирани на стояците за студена и топла вода след входните вентили. Купувайки система с 6-8 крана, ще надплатите за нещо, което никога няма да използвате.

Някои производители при рекламата на своята продукция спекулират с такава величина като работното напрежение. А то за системите за защита варира в границите на 5-12 V.

При това, силата на тока в проводниците на датчиците е абсолютно безопасна, а силата на тока в проводниците на крана макар и да достига 1 A, действа само за няколко секунди, така че разликата в работните напрежения изобщо не е съществена.

Един от основните показатели за ефективност на работата на системата е времето за затваряне на крана. В евтините системи Нептун този показател достига 30 секунди, докато най-модерните системи Аквасторож могат да затворят крановете само за 2-3 секунди.

Имайте предвид, че при разкъсване на тръбите за отопление или водопровод за 30 секунди могат да се излеят 20-25 литра вода.

Още един важен показател е наличието на акумулатор в комплекта, който осигурява автономна работа на системата в случай на прекъсване на електричеството.

Изводи и полезно видео по темата

Преглед на комплектацията на системата против течове Нептун и съвети за извършване на монтажа:

Преглед на комплекта Аквасторож:

Повечето системи за защита от аварийни течове на вода са самодостатъчни – те могат не само да контролират течовете, но и извършват периодичен мониторинг на датчиците, определят нивото на зареждане на батерията, почистват електромагнитните клапани.

Съвременните системи «анти-теч» са напълно автономни и изискват човешка намеса само за отстраняване на аварията.

Търсите ефективен датчик за защита от течове? Или имате опит с използването на такива устройства? Оставяйте, моля, коментари към статията, задавайте въпроси и споделяйте впечатленията си от прилагането на системи за защита “анти-наводнение”.
